Type de produit	Téléviseur à écran plasma
Marque	Panasonic
Modèle	TYST20K
Technologie d'affichage	Plasma
Résolution	Full HD (1920x1080)
Taille d'écran	42 pouces (estimation)
Alimentation	220-240 V, 50/60 Hz
Espacement requis pour ventilation	10 cm sur les côtés, 7 cm à l'arrière
Température ambiante de fonctionnement	Inférieure à 40°C
Nettoyage du châssis	Chiffon doux et sec ; détergent neutre dilué si nécessaire
Nettoyage du piédestal	Chiffon doux et sec ; ne pas utiliser de benzène ou diluant
Installation du piédestal	Deux personnes requises ; couple de serrage 1,5 à 1,8 N·m
Pièces fournies	Base du socle, supports verticaux (L/R), vis M5X14 et M5X30, attache-fils, ceintures antirotation, vis antirotation, vis à bois
Antirotation	Fixation au mur ou à la base avec ceintures et vis fournies
Précautions de sécurité	Ne pas démonter le piédestal, ne pas monter dessus, ne pas utiliser si déformé
Exposition	Éviter lumière directe du soleil et sources de chaleur
Réparabilité	Indice non communiqué

FOIRE AUX QUESTIONS - TYST20K PANASONIC

Comment installer le piédestal du téléviseur TYST20K ?

Alignez la base du socle avec les supports verticaux (gauche et droit) et fixez-les avec les 4 vis fournies. Serrez à un couple de 1,5 à 1,8 N·m. Ensuite, insérez les supports dans l'écran plasma et vissez les 4 vis de fixation de l'appareil au même couple.

Quel espace faut-il laisser autour du téléviseur pour la ventilation ?

Laissez au moins 10 cm au-dessus et sur les côtés, et 7 cm à l'arrière pour éviter une accumulation de chaleur pouvant provoquer un incendie.

Comment nettoyer le piédestal sans l'abîmer ?

Utilisez un chiffon doux et sec (coton ou flanelle). Pour les saletés tenaces, frottez avec un détergent neutre dilué dans l'eau, puis essuyez avec un chiffon sec. N'utilisez jamais de benzène, diluant ou cire pour meuble.

Puis-je utiliser un autre support que le piédestal fourni ?

Ce piédestal est conçu exclusivement pour les écrans plasma Panasonic compatibles. Ne pas utiliser d'autres supports ; cela pourrait entraîner la chute de l'appareil et des blessures.

Comment fixer les ceintures antirotation ?

Montez les ceintures sur le piédestal à l'aide des vis fournies dans les orifices arrière. Fixez ensuite la base au mur à l'aide des vis à bois. Serrez à un couple de 1,2 à 1,5 N·m.

Que faire en cas de déformation du piédestal ?

N'utilisez pas un piédestal courbe ou déformé. Cela pourrait faire tomber l'appareil et provoquer des blessures. Remplacez-le par un piédestal d'origine.

Quelles sont les précautions contre les séismes ?

Utilisez toujours les accessoires antichute fournis et fixez l'écran au mur ou à la base. Cela réduit les risques de basculement ou de chute en cas de tremblement de terre.

Puis-je monter l'écran au mur ?

La notice ne décrit pas de montage mural. Utilisez un support mural professionnel compatible et consultez le mode d'emploi de l'écran pour les instructions.

Comment regrouper les câbles derrière le téléviseur ?

Passez les câbles dans l'attache-fils fourni à l'arrière de la base. Ne regroupez pas le câble d'alimentation avec les autres câbles.

Où trouver la puissance électrique et la consommation ?

Ces informations ne figurent pas dans la notice du piédestal. Consultez le mode d'emploi de votre écran plasma Panasonic pour les spécifications détaillées.

MODE D'EMPLOI TYST20K PANASONIC

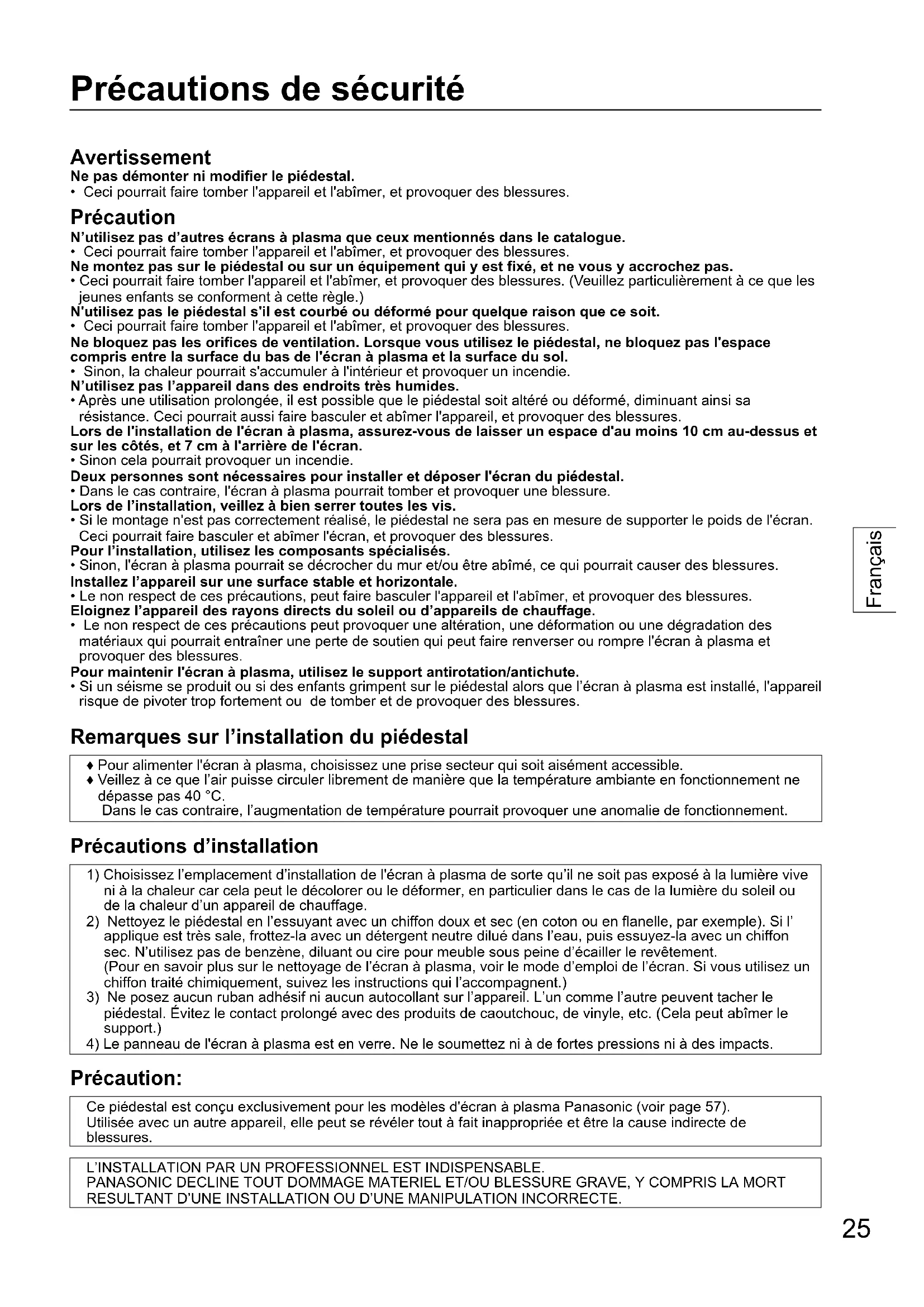

Ne pas démonter ni modifier le piédestal.

• Ceci pourrait faire tomber l'appareil et l'abîmer, et provoquer des blessures.

Précaution

N'utilisez pas d'autres écrans à plasma que ceux mentionnés dans le catalogue.

• Ceci pourrait faire tomber l'appareil et l'abîmer, et provoquer des blessures.

Ne montez pas sur le piédestal ou sur un équipement qui y est fixé, et ne vous y accrochez pas.

• Ceci pourrait faire tomber l'appareil et l'abîmer, et provoquer des blessures. (Veuillez particulièrement à ce que les jeunes enfants se conforment à cette règle.)

N'utilisez pas le piédestal s'il est courbé ou déformé pour quelque raison que ce soit.

• Ceci pourrait faire tomber l'appareil et l'abîmer, et provoquer des blessures.

Ne bloquez pas les orifices de ventilation. Lorsque vous utilisez le piédestal, ne bloquez pas l'espace compris entre la surface du bas de l'écran à plasma et la surface du sol.

• Sinon, la chaleur pourrait s'accumuler à l'intérieur et provoquer un incendie.

N'utilisez pas l'appareil dans des endroits très humides.

• Après une utilisation prolongée, il est possible que le piédestal soit altéré ou déformé, diminuant ainsi sa résistance. Ceci pourrait aussi faire basculer et abîmer l'appareil, et provoquer des blessures.

Lors de l'installation de l'écran à plasma, assurez-vous de laisser un espace d'au moins 10 cm au-dessus et sur les côtés, et 7 cm à l'arrière de l'écran.

• Sinon cela pourrait provoquer un incendie.

Deux personnes sont nécessaires pour installer et déposer l'écran du piédestal.

• Dans le cas contraire, l'écran à plasma pourrait tomber et provoquer une blessure.

Lors de l'installation, veillez à bien serrer toutes les vis.

• Si le montage n'est pas correctement réalisé, le piédestal ne sera pas en mesure de supporter le poids de l'écran. Ceci pourrait faire basculer et abîmer l'écran, et provoquer des blessures.

Pour l'installation, utilisez les composants spécialisés.

• Sinon, l'écran à plasma pourrait se décrocher du mur et/ou être abîmé, ce qui pourrait causer des blessures.

Installez l'appareil sur une surface stable et horizontale.

• Le non-respect de ces précautions peut faire basculer l'appareil et l'abîmer, et provoquer des blessures.

Éloignez l'appareil des rayons directs du soleil ou des appareils de chauffage.

• Le non-respect de ces précautions peut provoquer une altération, une déformation ou une dégradation des matériaux qui pourrait entraîner une perte de soutien, ce qui peut faire renverser ou rompre l'écran à plasma et provoquer des blessures.

Pour maintenir l'écran à plasma, utilisez le support antirotation/antichute.

• Si un séisme se produit ou si des enfants grimpent sur le piédestal alors que l'écran à plasma est installé, l'appareil risque de pivoter trop fortement ou de tomber et de provoquer des blessures.

Remarques sur l'installation du piédestal

Pour alimenter l'écran à plasma, choisissez une prise secteur qui soit aisément accessible.

Veillez à ce que l'air puisse circuler librement de manière que la température ambiante en fonctionnement ne dépasse pas 40 °C.

Dans le cas contraire, l'augmentation de température pourrait provoquer une anomalie de fonctionnement.

Précautions d'installation

1) Choisissez l'emplacement d'installation de l'écran à plasma de sorte qu'il ne soit pas exposé à la lumière vive ni à la chaleur, car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la chaleur d'un appareil de chauffage. 2) Nettoyez le piédestal en l'essuyant avec un chiffon doux et sec (en coton ou en flanelle, par exemple). Si l'applique est très sale, frottez-la avec un détergent neutre dilué dans l'eau, puis essuyez-la avec un chiffon sec. N'utilisez pas de benzène, de diluant ou de cire pour meuble sous peine d'écailler le revêtement. (Pour en savoir plus sur le nettoyage de l'écran à plasma, voir le mode d'emploi de l'écran. Si vous utilisez un chiffon traité chimiquement, suivez les instructions qui l'accompagnent.) 3) Ne posez aucun ruban adhésif ni aucun autocollant sur l'appareil. L'un comme l'autre peuvent tacher le piédestal. Évitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela peut abîmer le support.) 4) Le panneau de l'écran à plasma est en verre. Ne le soumettez ni à de fortes pressions ni à des impacts.

Précaution :

Ce piédestal est conçu exclusivement pour les modèles d'écran à plasma Panasonic (voir page 57). Utilisé avec un autre appareil, il peut se révéler tout à fait inapproprié et être la cause indirecte de blessures.

L'INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE. PANASONIC DÉCLINE TOUT DOMMAGE MATÉRIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT RÉSULTANT D'UNE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

A Base du socle (1)

Support vertical du socle (Un de chaque côté, L (gauche) et R (droite))

O Vis d'installation des supports verticaux du socle (4)

M5X14 M5X30

O Vis d'installation de l'appareil (4)

E Attache-fils (1)

Pièces antirotation

① Ceinture antirotation (2)

② Vis (2)

③ Vis à bois (2)

[Les images du présent manuel ne sont présentées qu'à titre d'illustration.]

Procédure de montage

1. Montez le piédestal

Assurez-vous de ne pas rayer la surface de la base du socle.

Alignez la base du socle A avec les supports verticaux du socle B (côtés gauche et droit), et utilisez les vis de fixation des supports verticaux du socle C (4 vis) pour les fixer comme illustré sur la figure.

(Couple de serrage : 1,5 à 1,8 N·m)

2. Installez l'écran à plasma

Placez le piédestal monté, la face arrière (côté où est apposée la plaque signalétique) dirigée vers vous, alignez l'écran à plasma sur les supports verticaux du socle, insérez-les dans l'écran à plasma et introduisez, puis vissez les vis de fixation de l'appareil (4 vis).

(Couple de serrage : 1,5 à 1,8 N·m)

La face comportant la fiche signalétique du modèle étant dirigée vers vous, insérez les supports verticaux aussi profondément que possible dans l'écran à plasma.

3. Branchement d'un équipement supplémentaire et du câble d'alimentation

Pour plus de détails concernant les branchements, consultez le mode d'emploi de l'écran à plasma. Raccordez les câbles nécessaires à l'équipement supplémentaire, passez un attache-fils (1 attache-fils) dans l'attache à l'arrière de la base du socle, et regroupez tous les cordons et les câbles comme indiqué sur la figure. - Ne regroupez pas le câble d'alimentation avec les autres cordons et câbles.

4. Antirotation de l'écran à plasma

Fixez l'écran à plasma sur la base et la surface du mur.

① Fixation de la base

Montez les ceintures antirotation 1 (2 ceintures) sur le piédestal à l'aide des vis 2 (2 vis) dans les orifices destinés aux vis des deux côtés à l'arrière du piédestal et utilisez les vis à bois 3 (2 vis) pour fixer la base. Lors du montage de la base, insérez les vis à bois dans les orifices à cet effet.

Si aucun orifice n'est prévu, percez-en de nouveaux au milieu de la largeur de la base.

(Couple de serrage des vis : 2 à 1,5 N·m)

② Fixation au mur

Passez une corde, un câble ou un autre article solide disponible dans le commerce dans les orifices situés des deux côtés à l'arrière du piédestal, et fixez-le au mur ou à un pilier.

[Pour des raisons de sécurité, utilisez toujours des accessoires antirotation/antichute]

L'équipement peut pivoter trop fortement en cas de tremblement de terre, etc. Par conséquent, utilisez toujours des accessoires antirotation/antichute.

• Les détails de cette section indiquent comment réduire les dommages ou les blessures provoqués par un pivotement excessif ou une chute de cet équipement suite à un tremblement de terre. Cependant, il n'est pas garanti que les accessoires antirotation/antichute soient efficaces dans toutes les conditions d'un tremblement de terre.

Plan des dimensions extérieures
