TYST20K - Televisión PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor de plasma
Marca	Panasonic
Modelo	TYST20K
Tecnología de pantalla	Plasma
Resolución	Full HD (1920x1080)
Tamaño de pantalla	42 pulgadas (estimado)
Alimentación	220-240 V, 50/60 Hz
Espacio requerido para ventilación	10 cm en los laterales, 7 cm en la parte trasera
Temperatura ambiente de funcionamiento	Inferior a 40°C
Limpieza del chasis	Paño suave y seco; detergente neutro diluido si es necesario
Limpieza del pedestal	Paño suave y seco; no usar benceno ni diluyente
Instalación del pedestal	Se requieren dos personas; par de apriete 1,5 a 1,8 N·m
Piezas incluidas	Base del soporte, soportes verticales (I/D), tornillos M5X14 y M5X30, sujetacables, correas antigiro, tornillos antigiro, tornillos para madera
Antigiro	Fijación a la pared o a la base con correas y tornillos incluidos
Precauciones de seguridad	No desmontar el pedestal, no subirse sobre él, no usarlo si está deformado
Exposición	Evitar luz solar directa y fuentes de calor
Reparabilidad	Índice no comunicado

Preguntas frecuentes - TYST20K PANASONIC

¿Cómo instalar el pedestal del televisor TYST20K?

Alinee la base del soporte con los soportes verticales (izquierdo y derecho) y fíjelos con los 4 tornillos incluidos. Apriete a un par de 1,5 a 1,8 N·m. Luego, inserte los soportes en la pantalla de plasma y atornille los 4 tornillos de fijación del dispositivo al mismo par.

¿Qué espacio hay que dejar alrededor del televisor para la ventilación?

Deje al menos 10 cm arriba y en los laterales, y 7 cm en la parte trasera para evitar una acumulación de calor que pueda provocar un incendio.

¿Cómo limpiar el pedestal sin dañarlo?

Use un paño suave y seco (algodón o franela). Para la suciedad persistente, frote con un detergente neutro diluido en agua, luego seque con un paño seco. Nunca use benceno, diluyente ni cera para muebles.

¿Puedo usar otro soporte que no sea el pedestal incluido?

Este pedestal está diseñado exclusivamente para pantallas de plasma Panasonic compatibles. No use otros soportes; esto podría provocar la caída del dispositivo y lesiones.

¿Cómo fijar las correas antigiro?

Monte las correas en el pedestal con los tornillos incluidos en los orificios traseros. Luego fije la base a la pared con los tornillos para madera. Apriete a un par de 1,2 a 1,5 N·m.

¿Qué hacer en caso de deformación del pedestal?

No use un pedestal curvo o deformado. Esto podría hacer caer el dispositivo y causar lesiones. Reemplácelo por un pedestal original.

¿Cuáles son las precauciones contra los terremotos?

Use siempre los accesorios anticaída incluidos y fije la pantalla a la pared o a la base. Esto reduce los riesgos de vuelco o caída en caso de terremoto.

¿Puedo montar la pantalla en la pared?

El manual no describe montaje en pared. Use un soporte de pared profesional compatible y consulte el manual de la pantalla para las instrucciones.

¿Cómo agrupar los cables detrás del televisor?

Pase los cables por el sujetacables incluido en la parte trasera de la base. No agrupe el cable de alimentación con los demás cables.

¿Dónde encontrar la potencia eléctrica y el consumo?

Estas informaciones no aparecen en el manual del pedestal. Consulte el manual de su pantalla de plasma Panasonic para las especificaciones detalladas.

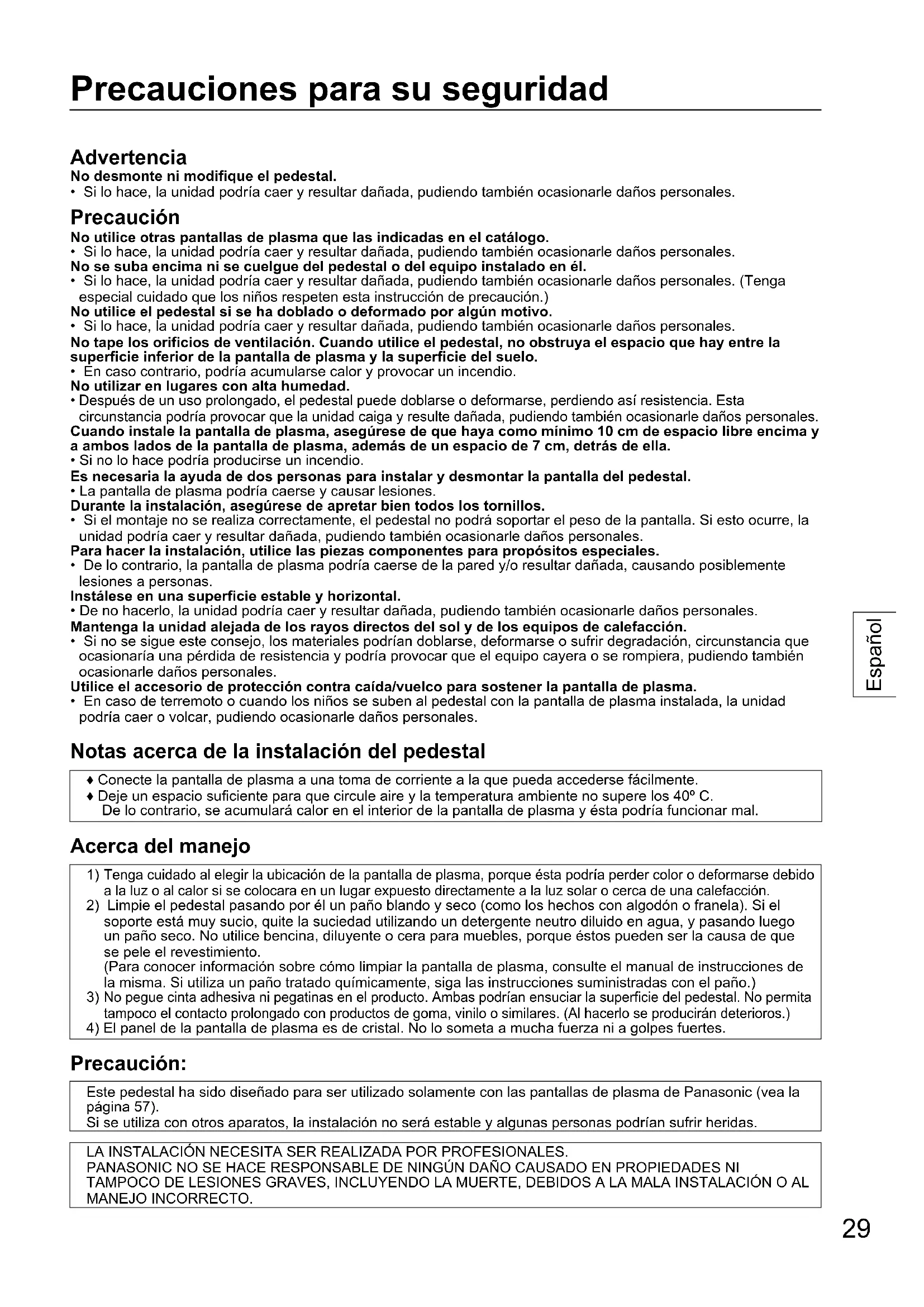

MANUAL DE USUARIO TYST20K PANASONIC

No desmonte ni modifique el pedestal.

• Si lo hace, la unidad podría caer y resultar dañada, pudiendo también ocasionarle daños personales.

Precaución

No utilice otras pantallas de plasma que las indicadas en el catálogo.

• Si lo hace, la unidad podría caer y resultar dañada, pudiendo también ocasionarle daños personales.

No se suba encima ni se cuelgue del pedestal o del equipo instalado en él.

• Si lo hace, la unidad podrá caer y resultar dañada, pudiendo también ocasionarle daños personales. (Tenga especial cuidado de que los niños respeten esta instrucción de precaución.)

No utilice el pedestal si se ha doblado o deformado por algún motivo.

• Si lo hace, la unidad podrá caer y resultar dañada, pudiendo también ocasionarle daños personales.

No tape los orificios de ventilación. Cuando utilice el pedestal, no obstruya el espacio que hay entre la superficie inferior de la pantalla de plasma y la superficie del suelo.

• En caso contrario, podría acumularse calor y provocar un incendio.

No utilizar en lugares con alta humedad.

• Después de un uso prolongado, el pedestal puede doblarse o deformarse, perdiendo así resistencia. Esta circunstancia podrá provocar que la unidad caiga y resulte dañada, pudiendo también ocasionarle daños personales.

Cuando instale la pantalla de plasma, asegúrese de que haya como mínimo 10 cm de espacio libre encima y a todos los lados de la pantalla de plasma, además de un espacio de 7 cm detrás de ella.

• Si no lo hace, podría producirse un incendio.

Es necesaria la ayuda de dos personas para instalar y desmontar la pantalla del pedestal.

• La pantalla de plasma podría caerse y causar lesiones.

Durante la instalación, asegúrese de apretar bien todos los tornillos.

Si el montaje no se realiza correctamente, el pedestal no podrá soportar el peso de la pantalla. Si esto ocurre, la unidad podrá caer y resultar dañada, pudiendo también ocasionarle daños personales.

Para hacer la instalación, utilice las piezas componentes para propósitos especiales.

• De lo contrario, la pantalla de plasma podrá caerse de la pared y/o resultar dañada, causando posiblemente lesiones a personas.

Instálela en una superficie estable y horizontal.

• De no hacerlo, la unidad podrá caer y resultar dañada, pudiendo también ocasionarle daños personales.

Mantenga la unidad alejada de los rayos directos del sol y de los equipos de calefacción.

• Si no se sigue este consejo, los materiales podrían doblarse, deformarse o sufrir degradación, circunstancia que ocasionaría una pérdida de resistencia y podría provocar que el equipo cayera o se rompiera, pudiendo también ocasionarle daños personales.

Utilice el accesorio de protección contra caída/vuelco para sostener la pantalla de plasma.

• En caso de terremoto o cuando los niños se suben al pedestal con la pantalla de plasma instalada, la unidad podrá caer o volcar, pudiendo ocasionarle daños personales.

Notas acerca de la instalación del pedestal

♠ Conecte la pantalla de plasma a una toma de corriente a la que pueda accederse fácilmente.

♣ Deje un espacio suficiente para que circule aire y la temperatura ambiente no supere los 40 °C.

De lo contrario, se acumulará calor en el interior de la pantalla de plasma y esta podría funcionar mal.

Acerca del manejo

1) Tenga cuidado al elegir la ubicación de la pantalla de plasma, porque esta podría perder color o deformarse bajo la luz o el calor si se colocara en un lugar expuesto directamente a la luz solar o cerca de una calefacción. 2) Limpie el pedestal pasando por él un paño blando y seco (como los hechos con algodón o franela). Si el soporte está muy sucio, quite la suciedad utilizando un detergente neutro diluido en agua, y pasando luego un paño seco. No utilice bencina, diluyente o cera para muebles, porque estos pueden ser la causa de que se pele el revestimiento.

(Para obtener información sobre cómo limpiar la pantalla de plasma, consulte el manual de instrucciones de la misma. Si utiliza un paño tratado químicamente, siga las instrucciones suministradas con el paño.)

3) No pegue cinta adhesiva ni pegatinas en el producto. Ambas podrían ensuciar la superficie del pedestal. No permita tampoco el contacto prolongado con productos de goma, vinilo o similares. (Al hacerlo se producirán deterioros.) 4) El panel de la pantalla de plasma es de cristal. No lo someta a mucha fuerza ni a golpes fuertes.

Precaución:

Este pedestal ha sido diseñado para ser utilizado solamente con las pantallas de plasma de Panasonic (vea la página 57). Si se utiliza con otros aparatos, la instalación no será estable y algunas personas podrían sufrir heridas.

LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES.

PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI

TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.

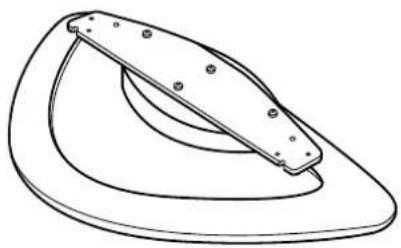

A Base del soporte (1)

B Poste del soporte (Uno para cada lado, L (izquierda) y R (derecha))

⊙ Tornillo de instalación de los postes del soporte (4)

M5X14 M5X30

Tornillo de instalación de la unidad (4)

Abrazadera (1)

Piezas de protección contra caída

① Correa de protección contra caída (2)

② Tornillo (2)

③ Tornillo para madera (2)

Las imágenes mostradas en este manual solo tienen fines ilustrativos.

Procedimiento de montaje

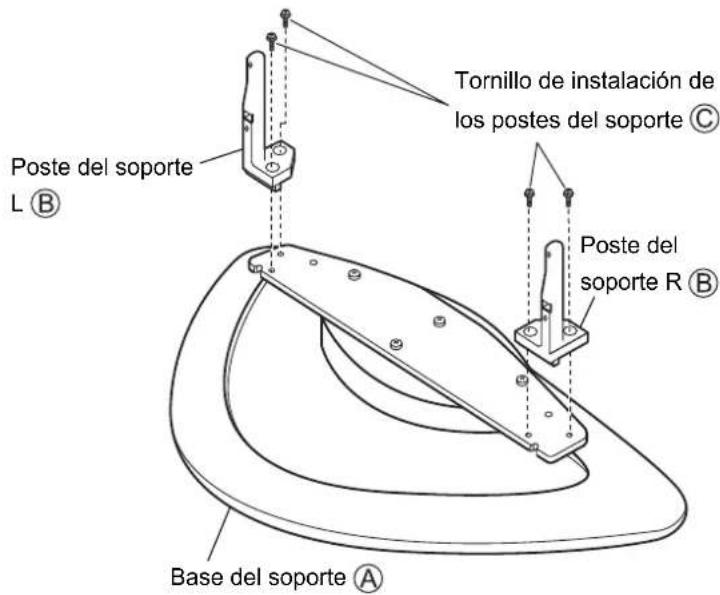

1. Montaje del pedestal

• Asegúrese de no rayar la superficie de la base del soporte.

Alinee la base del soporte con los postes del soporte izquierdo y derecho, y utilice los tornillos de instalación de los postes del soporte

(4 tornillos) para montar los postes tal como se muestra en la ilustración.

(Par de apriete: 1,5 a 1,8 N·m)

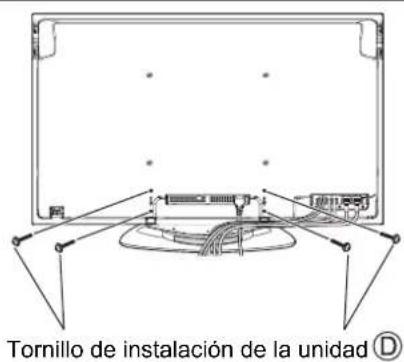

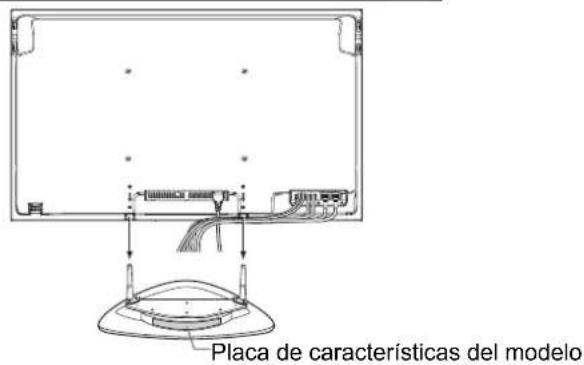

2. Instalación de la pantalla de plasma

Coloque el pedestal montado con la parte posterior (lado con la placa de características del modelo) mirando hacia usted, alinee la pantalla de plasma con los postes del soporte, introduzca los postes en la pantalla de plasma e introduzca y apriete los tornillos de instalación de la unidad (4 tornillos).

(Par de apriete: 1,5 a 1,8 N·m)

Parte posterior de la pantalla de plasma

Con el lazo que contiene la placa de características del modelo mirando hacia usted, introduzca los postes del soporte en la pantalla de plasma hasta el máximo.

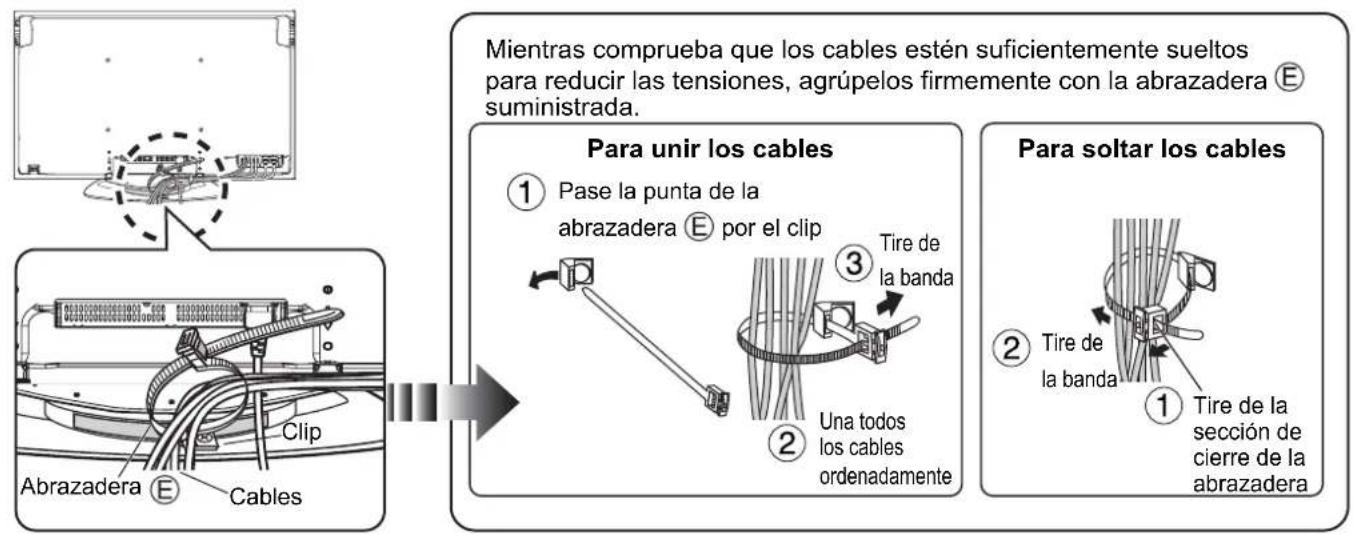

3. Conexión de los equipos adicionales y del cable de alimentación

• Para más información sobre la conexión de los cables, consulte el manual de instrucciones de la pantalla de plasma.
• Conecte los cables necesarios para los equipos adicionales, pase la abrazadera (1 abrazadera) por el clip que hay en la parte posterior de la base del soporte y agrupe todos los cables tal como se muestra en la ilustración.
• No agrupe el cable de alimentación junto con los demás cables.

Vista posterior

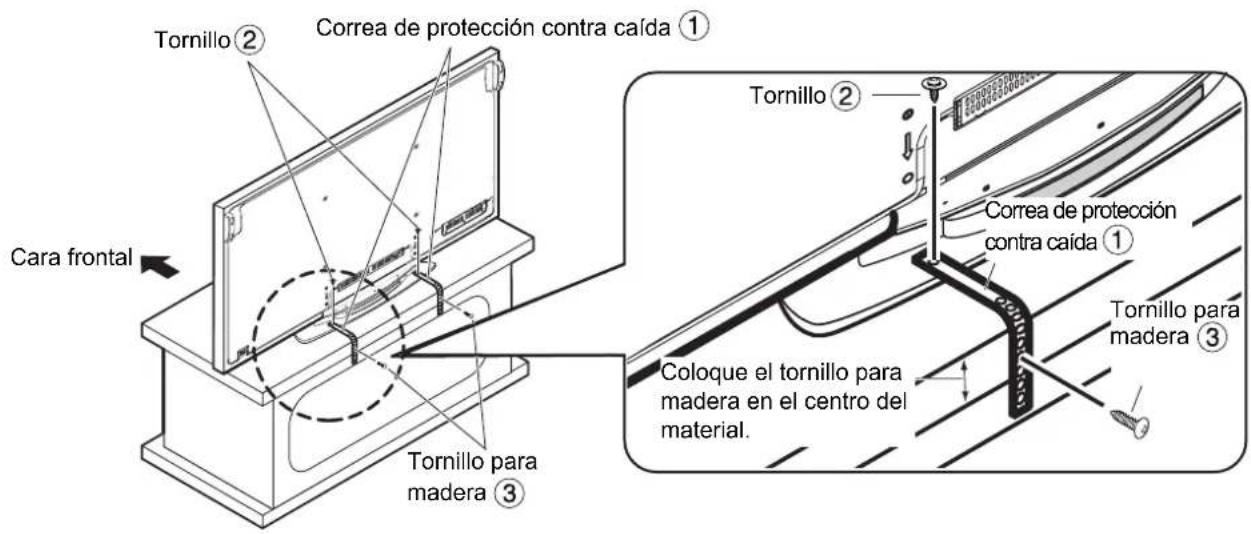

4. Protección contra caída de la pantalla de plasma

• Sujete la pantalla de plasma a la superficie de la base y de la pared.

① Sujeción a la base

Sujete las correas de protección contra caída ① (2 correas) al pedestal utilizando los tornillos ② (2 tornillos) a través de los orificios para tornillos que hay a los lados de la parte posterior del pedestal, y utilice los tornillos para madera ③ (2 tornillos) para sujetarla a la base.

Cuando realice la sujeción a la base, introduzca los tornillos para madera en los orificios preparados. Si no hay orificios preparados, perfore nuevos orificios en el centro de la placa de la base.

(Par de apriete de los tornillos 21,2 a 1,5 N·m)

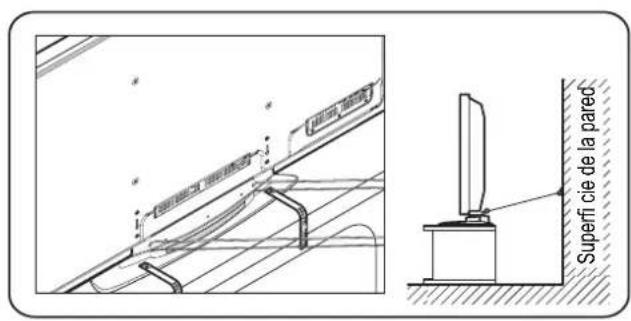

② Sujeción a la pared: Pase un cordel o cable resistente u otro elemento parecido por los orificios que hay a ), ), y sujete el cordel, etc. a una pared o a un pilar firmes.

[Por motivos de seguridad, utilice siempre los accesorios de protección contra caída/vuelco]

El equipo podrá caerse si se produce un terremoto, etc. Por este motivo, utilice siempre los accesorios de protección contra caída/vuelco.

• El contenido de esta sección informa sobre cómo reducir los daños materiales o personales ocasionados por la caída o el vuelco de este equipo en caso de producirse un terremoto. No obstante, no hay ninguna garantía de que los accesorios de protección contra caída/vuelco resulten eficaces contra todo tipo de terremotos.

Dibujo de dimensiones externas
