Produkttyp	Plasma-Fernseher
Marke	Panasonic
Modell	TYST20K
Display-Technologie	Plasma
Auflösung	Full HD (1920x1080)
Bildschirmgröße	42 Zoll (Schätzung)
Stromversorgung	220-240 V, 50/60 Hz
Erforderlicher Abstand für Belüftung	10 cm an den Seiten, 7 cm an der Rückseite
Betriebsumgebungstemperatur	Unter 40°C
Reinigung des Gehäuses	Weiches, trockenes Tuch; bei Bedarf verdünntes neutrales Reinigungsmittel
Reinigung des Sockels	Weiches, trockenes Tuch; kein Benzin oder Verdünner verwenden
Installation des Sockels	Zwei Personen erforderlich; Anzugsdrehmoment 1,5 bis 1,8 N·m
Mitgelieferte Teile	Sockelbasis, vertikale Stützen (L/R), Schrauben M5X14 und M5X30, Kabelbinder, Antidrehgurte, Antidrehschrauben, Holzschrauben
Antidrehsicherung	Befestigung an der Wand oder am Sockel mit mitgelieferten Gurten und Schrauben
Sicherheitshinweise	Den Sockel nicht zerlegen, nicht darauf steigen, nicht verwenden, wenn er verformt ist
Aufstellung	Direktes Sonnenlicht und Wärmequellen vermeiden
Reparierbarkeit	Index nicht angegeben

Häufig gestellte Fragen - TYST20K PANASONIC

Wie installiere ich den Sockel des Fernsehers TYST20K?

Richten Sie die Sockelbasis an den vertikalen Stützen (links und rechts) aus und befestigen Sie sie mit den 4 mitgelieferten Schrauben. Ziehen Sie sie mit einem Drehmoment von 1,5 bis 1,8 N·m an. Setzen Sie dann die Stützen in den Plasma-Bildschirm ein und schrauben Sie die 4 Befestigungsschrauben des Geräts mit dem gleichen Drehmoment fest.

Welcher Abstand muss um den Fernseher für die Belüftung gelassen werden?

Lassen Sie mindestens 10 cm darüber und an den Seiten sowie 7 cm an der Rückseite, um eine Wärmeansammlung zu vermeiden, die einen Brand verursachen könnte.

Wie reinige ich den Sockel, ohne ihn zu beschädigen?

Verwenden Sie ein weiches, trockenes Tuch (Baumwolle oder Flanell). Bei hartnäckigem Schmutz mit einem in Wasser verdünnten neutralen Reinigungsmittel abreiben und dann mit einem trockenen Tuch abwischen. Verwenden Sie niemals Benzin, Verdünner oder Möbelpolitur.

Kann ich eine andere Halterung als den mitgelieferten Sockel verwenden?

Dieser Sockel ist ausschließlich für kompatible Panasonic-Plasmabildschirme ausgelegt. Verwenden Sie keine anderen Halterungen; dies könnte zum Herunterfallen des Geräts und zu Verletzungen führen.

Wie befestige ich die Antidrehgurte?

Montieren Sie die Gurte mit den mitgelieferten Schrauben in den hinteren Öffnungen am Sockel. Befestigen Sie dann die Basis mit den Holzschrauben an der Wand. Ziehen Sie sie mit einem Drehmoment von 1,2 bis 1,5 N·m an.

Was tun bei Verformung des Sockels?

Verwenden Sie keinen gebogenen oder verformten Sockel. Dies könnte das Gerät herunterfallen lassen und Verletzungen verursachen. Ersetzen Sie ihn durch einen Originalsockel.

Welche Vorsichtsmaßnahmen gegen Erdbeben gibt es?

Verwenden Sie immer das mitgelieferte Fallschutzzubehör und befestigen Sie den Bildschirm an der Wand oder am Sockel. Dies verringert die Gefahr des Umkippens oder Herunterfallens bei einem Erdbeben.

Kann ich den Bildschirm an der Wand montieren?

Die Anleitung beschreibt keine Wandmontage. Verwenden Sie eine kompatible professionelle Wandhalterung und lesen Sie die Bedienungsanleitung des Bildschirms für Anweisungen.

Wie bündele ich die Kabel hinter dem Fernseher?

Führen Sie die Kabel durch den mitgelieferten Kabelbinder auf der Rückseite der Basis. Bündeln Sie das Netzkabel nicht mit den anderen Kabeln.

Wo finde ich die elektrische Leistung und den Verbrauch?

Diese Informationen sind nicht in der Anleitung des Sockels enthalten. Lesen Sie die Bedienungsanleitung Ihres Panasonic-Plasmabildschirms für detaillierte Spezifikationen.

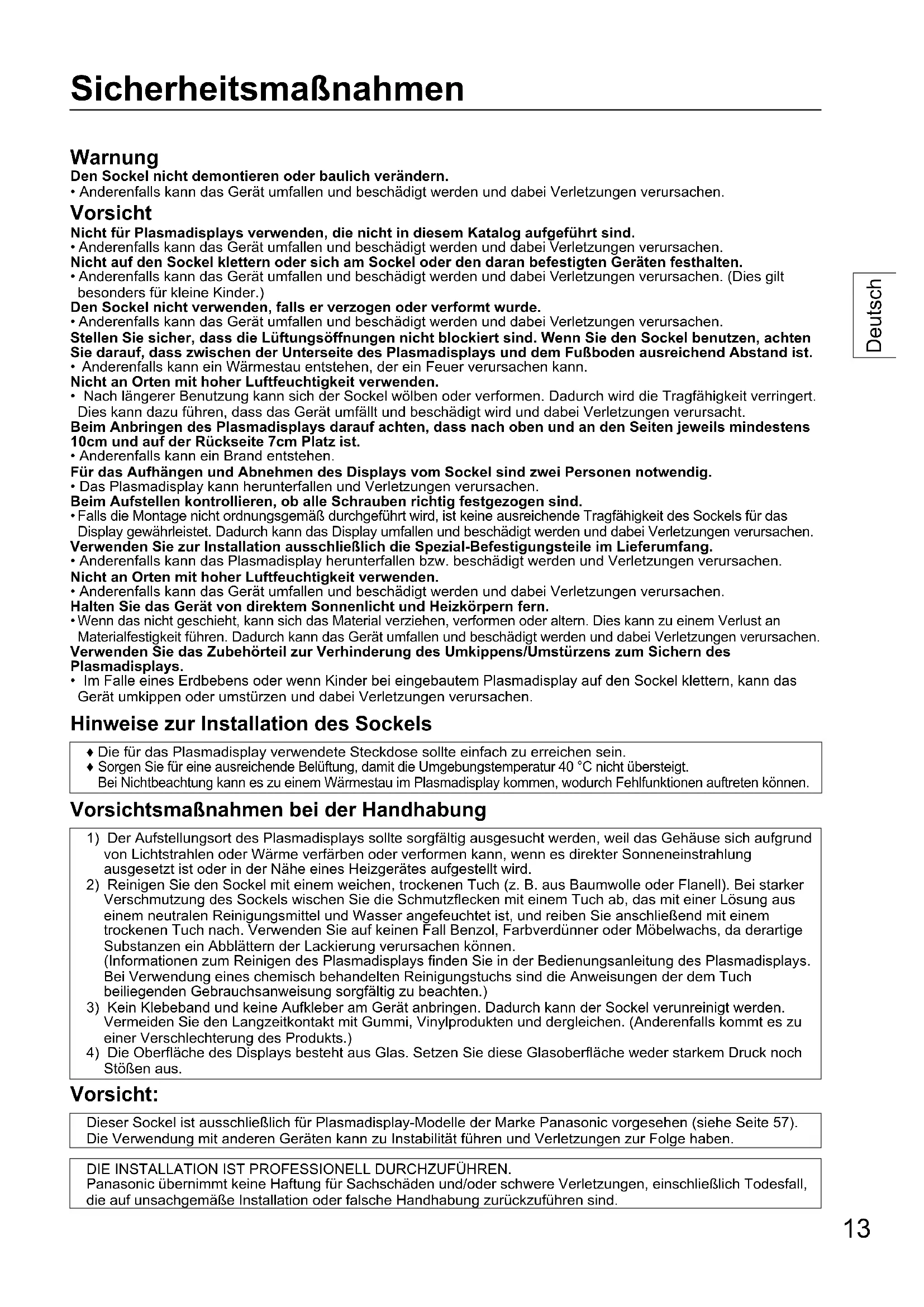

BEDIENUNGSANLEITUNG TYST20K PANASONIC

Den Sockel nicht demontieren oder baulich verändern.

• Anderenfalls kann das Gerät umfallen und beschädigt werden und damit Verletzungen verursachen.

Vorsicht

Nicht für Plasmadisplays verwenden, die nicht in diesen Katalog aufgeführt sind.

• Anderenfalls kann das Gerät umfallen und beschädigt werden und darauf Verletzungen verursachen.

Nicht auf den Sockel klettern oder sich am Sockel oder den daran befestigten Geräten festhalten.

• Anderenfalls kann das Gerät umfallen und beschädigt werden und damit Verletzungen verursachen. (Dies gilt entsprechend auch für Kinder.)

Den Sockel nicht verwenden, falls er verzogen oder verformt wurde.

• Anderenfalls kann das Gerät umfallen und beschädigt werden und darauf Verletzungen verursachen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Wenn Sie den Sockel benutzen, achten

Sie darauf, dass zwischen der Unterseite des Plasmadisplays und dem Fußboden ausreichend Abstand ist.

• Anderenfalls kann ein Wärmestau entstehen, der ein Feuer verursachen kann.

Nicht an Orten mit hoher Luftfeuchtigkeit verwenden.

• Nach längerer Benutzung kann sich der Sockel wölben oder verformen. Dadurch wird die Tragfähigkeit verringert.

Dies kann dazu führen, dass das Gerät umfällt und beschädigt wird und damit Verletzungen verursacht.

Beim Anbringen des Plasmadisplays darauf achten, dass nach oben und an den Seiten jeweils mindestens

10 cm und auf der Rückseite 7 cm Platz ist.

• Anderenfalls kann ein Brand entstehen.

Für das Aufhängen und Abnehmen des Displays vom Sockel sind zwei Personen notwendig.

• Das Plasmadisplay kann herunterfallen und Verletzungen verursachen.

Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

Falls die Montage nicht ordnungsgemäß durchgeführt wird, ist keine ausreichende Tragfähigkeit des Sockels für das

Display gewährleistet. Dadurch kann das Display umfallen und beschädigt werden und damit Verletzungen verursachen.

Verwenden Sie zur Installation ausschließlich die Spezial-Befestigungsteile im Lieferumfang.

• Anderenfalls kann das Plasmadisplay herunterfallen bzw. beschädigt werden und Verletzungen verursachen.

Nicht an Orten mit hoher Luftfeuchtigkeit verwenden.

• Anderenfalls kann das Gerät umfallen und beschädigt werden und damit Verletzungen verursachen.

Halten Sie das Gerät von direktem Sonnenlicht und Heizkörpern fern.

• Wenn das nicht geschieht, kann sich das Material verziehen, verformen oder altern. Dies kann zu einem Verlust an

Materialfestigkeit führen. Dadurch kann das Gerät umfallen und beschädigt werden und damit Verletzungen verursachen.

Verwenden Sie das Zubehörteil zur Verhinderung des Umkippens/Umstürzens zum Sichern des

Plasmadisplays.

• Im Falle eines Erdbebens oder wenn Kinder bei eingebautem Plasmadisplay auf den Sockel klettern, kann das

Gerät umkippen oder umstürzen und damit Verletzungen verursachen.

Hinweise zur Installation des Sockels

Die für das Plasmadisplay verwendete Steckdose sollte einfach zu erreichen sein. Sorgen Sie für eine ausreichende Belüftung, damit die Umgebungstemperatur 40 °C nicht übersteigt.

Bei Nichtbeachtung kann es zu einem Wärmestau im Plasmadisplay kommen, wodurch Fehlfunktionen auftreten können.

Vorsichtsmaßnahmen bei der Handhabung

1) Der Aufstellungsort des Plasmadisplays sollte sorgfältig ausgesucht werden, weil das Gehäuse sich aufgrund von Lichtstrahlen oder Wärme verfärben oder verformen kann, wenn es direkter Sonneneinstrahlung ausgesetzt ist oder in der Höhe eines Heizgerätes aufgestellt wird. 2) Reinigen Sie den Sockel mit einem weichen, trockenen Tuch (z. B. aus Baumwolle oder Flanell). Bei starker Verschmutzung des Sockels wischen Sie die Schmutzflecken mit einem Tuch ab, das mit einer Lösung aus einem neutralen Reinigungsmittel und Wasser angefeuchtet ist, und reiben Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie auf keinen Fall Benzol, Farbverdünner oder Möbelwachs, da derartige Substanzen ein Abblättern der Lackierung verursachen können.

(Informationen zum Reinigen des Plasmadisplays finden Sie in der Bedienungsanleitung des Plasmadisplays. Bei Verwendung eines chemisch behandelten Reinigungstuchs sind die Anweisungen der dem Tuch beiliegenden Gebrauchsanweisung sorgfältig zu beachten.)

3) Kein Klebeband und keine Aufkleber am Gerät anbringen. Dadurch kann der Sockel verunreinigt werden. Vermeiden Sie den Langzeitkontakt mit Gummi, Vinylprodukten und dergleichen. (Anderenfalls kommt es zu einer Verschlechterung des Produkts.) 4) Die Oberfläche des Displays besteht aus Glas. Setzen Sie diese Glasoberfläche weder starkem Druck noch Stößen aus.

Vorsicht:

Dieser Sockel ist ausschließlich für Plasmadisplay-Modelle der Marke Panasonic vorgesehen (siehe Seite 57).

Die Verwendung mit anderen Geräten kann zu Instabilität führen und Verletzungen zur Folge haben.

DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN.

Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich Todesfall, die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind.

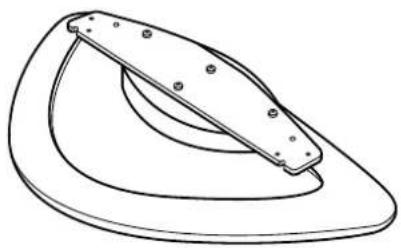

A Standfuß (1)

B Stange (Eine für jede Seite, L (links) und R (rechts))

C Schraube für die Montage der Stangen (4)

M5X14 M5X30

Schraube für die Montage des Geräts (4)

E Kabelbinder (1)

Zubehörteile zum Verhindern des Umstürzens

① Gurt zum Verhindern des Umstürzens (2)

② Schraube (2)

③ Holzschraube (2)

[Die Abbildungen in dieser Anleitung dienen lediglich zu Erläuterungszwecken.]

Montage

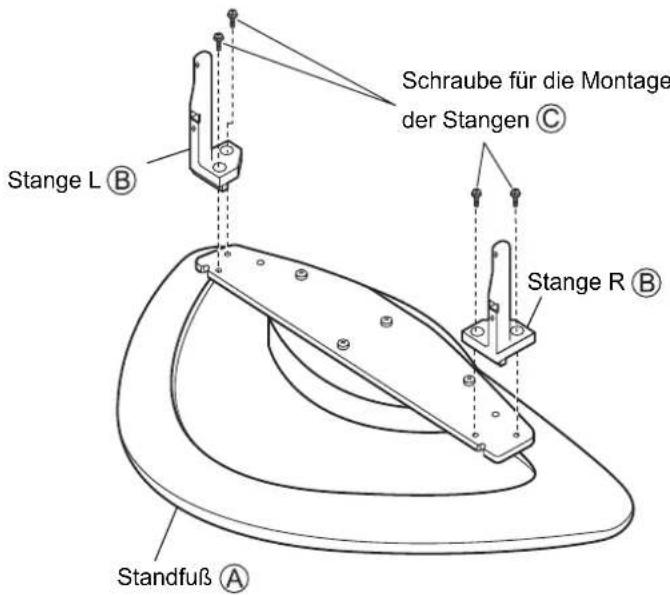

1. Den Sockel montieren

• Achten Sie darauf, die Oberfläche des Standfußes nicht zu zerkratzen.

Ordnen Sie den Standfuß mit den Stangen

B auf der linken und rechten Seite an, und befestigen Sie die Stangen mit den Schrauben O für den Einbau der Stangen (4 Schrauben), wie im Diagramm dargestellt.

(Anzugsmoment: 1,5-1,8 N·m)

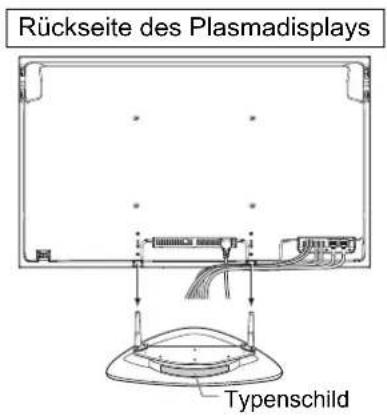

2. Das Plasmadisplay einbauen

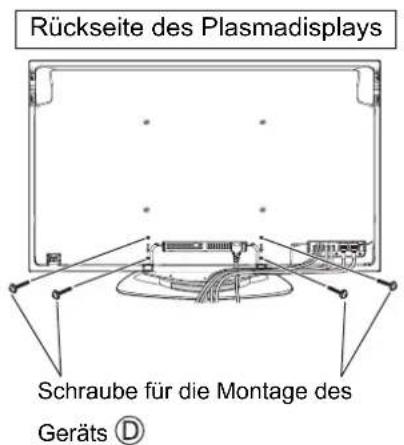

Stellen Sie den zusammengebauten Sockel so auf, dass die Rückseite (mit sichtbarem Typenschild) zu Ihnen zeigt. Richten Sie das Plasmadisplay an den Stangen aus, setzen Sie die Stangen in das Plasmadisplay ein, befestigen Sie die Schrauben für den Einbau des Geräts (4 Schrauben) und ziehen diese fest. (Anzugsmoment: 1,5-1,8 N·m)

Wenn die Seite mit dem Typenschild zu Ihnen zeigt, drücken Sie die Stangen bis zum Anschlag in das Plasmadisplay.

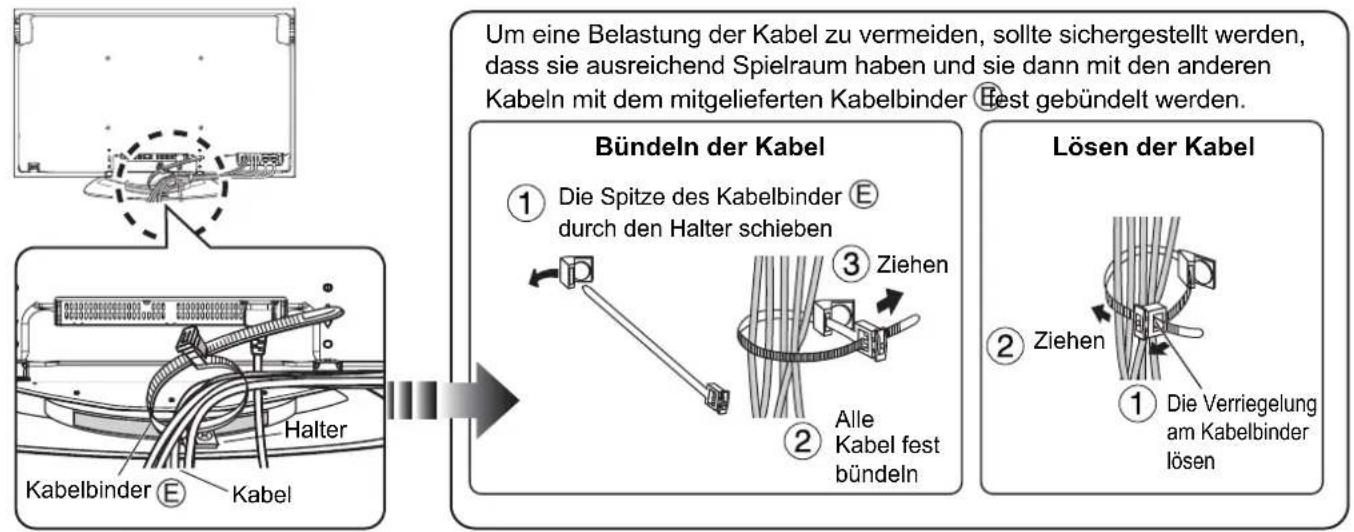

3. Zusätzliche Geräte und das Netzkabel anschließen

Ausführliche Informationen zur Verkabelung finden Sie in der Bedienungsanleitung des Plasmadisplays. Schließen Sie die erforderlichen Kabel für zusätzliche Geräte an, führen Sie einen Kabelbinder (1 Kabelbinder) durch den Halter auf der Rückseite des Standfußes, und bündeln Sie alle Kabel (siehe Abbildung). - Bündeln Sie das Netzkabel nicht mit den anderen Kabeln.

Ansicht der Rückseite

4. Umstürzen des Plasmadisplays verhindern

• Befestigen Sie das Plasmadisplay sowohl am Standfuß als auch an der Wand.

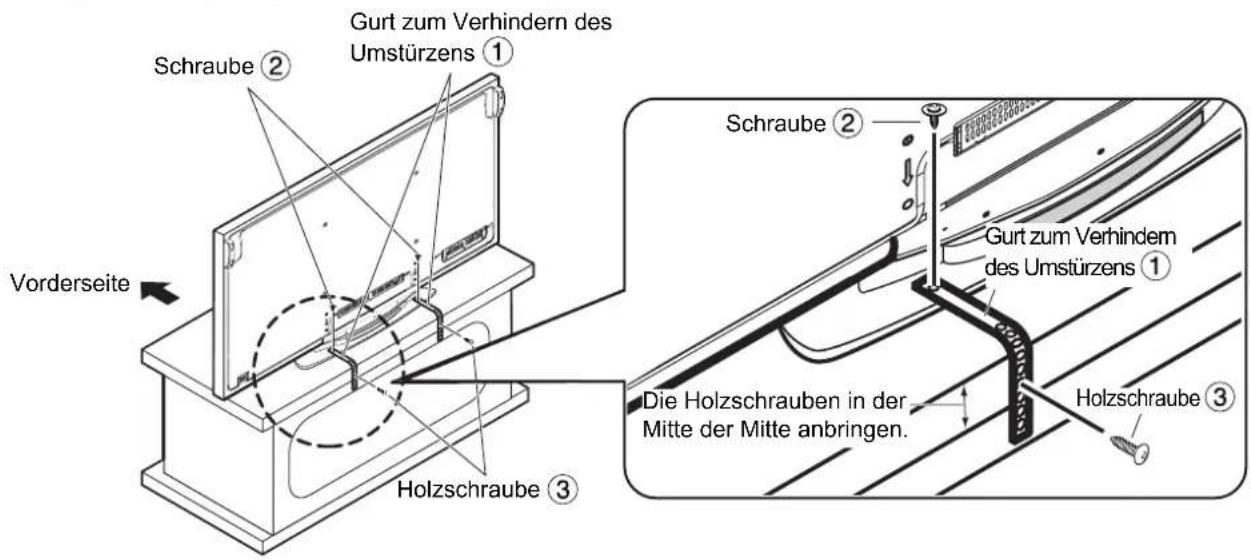

① Befestigung am Standfuß

Befestigen Sie die Gurte zum Verhindern des Umstürzens (12 Gurte) mit den Schrauben (2 Schrauben) am Sockel. Führen Sie hierzu die Schrauben in die entsprechenden Öffnungen auf der Rückseite des Sockels ein, und befestigen Sie die Gurte mit den Holzschrauben (32 Schrauben) am Standfuß. Bringen Sie beim Befestigen am Standfuß die Holzschrauben an den vorbereiteten Löchern an. Wenn keine Löcher vorbereitet sind, bohren Sie in der Mitte der Standfußbreite neue Löcher.

(Schraube Anzugsmoment: 1,2-1,5 N·m)

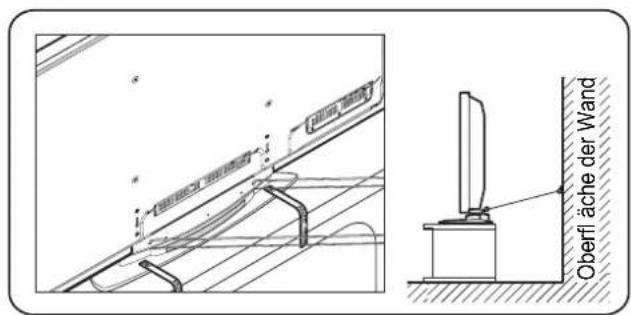

② Befestigung an der Wand Führen Sie eine starke Schnur, einen Draht oder ein ähnliches im Fachhandel erhältliches Produkt durch die Löcher an beiden Seiten der Sockelrückseite, und befestigen Sie die Schnur oder ähnliches an einer stabilen Wand oder einem Pfeiler.

Benutzen Sie aus Sicherheitsgründen immer die Zubehörteile zum Verhindern des Umstürzens/Umkippens.

Bei einem Erdbeben usw. kann das Gerät umkippen. Benutzen Sie daher immer die Zubehörteile zum Verhindern des Umstürzens/Umkippens.

※ Im vorliegenden Abschnitt finden Sie Informationen darüber, wie Sie die Gefahr von Beschädigungen oder Verletzungen durch umstürzende oder umkippende Geräte bei einem Erdbeben verringern können. Es gibt jedoch keine Garantie, dass die Zubehörteile zum Verhindern des Umstürzens/Umkippens bei allen Erdbeben wirksam funktionieren.

Warnung

Demonteren Sie den Bodenständer nicht und nehmen Sie keine Änderungen daran vor.

Abbildung mit externen Abmessungen
