MANUALE UTENTE TYST20K PANASONIC

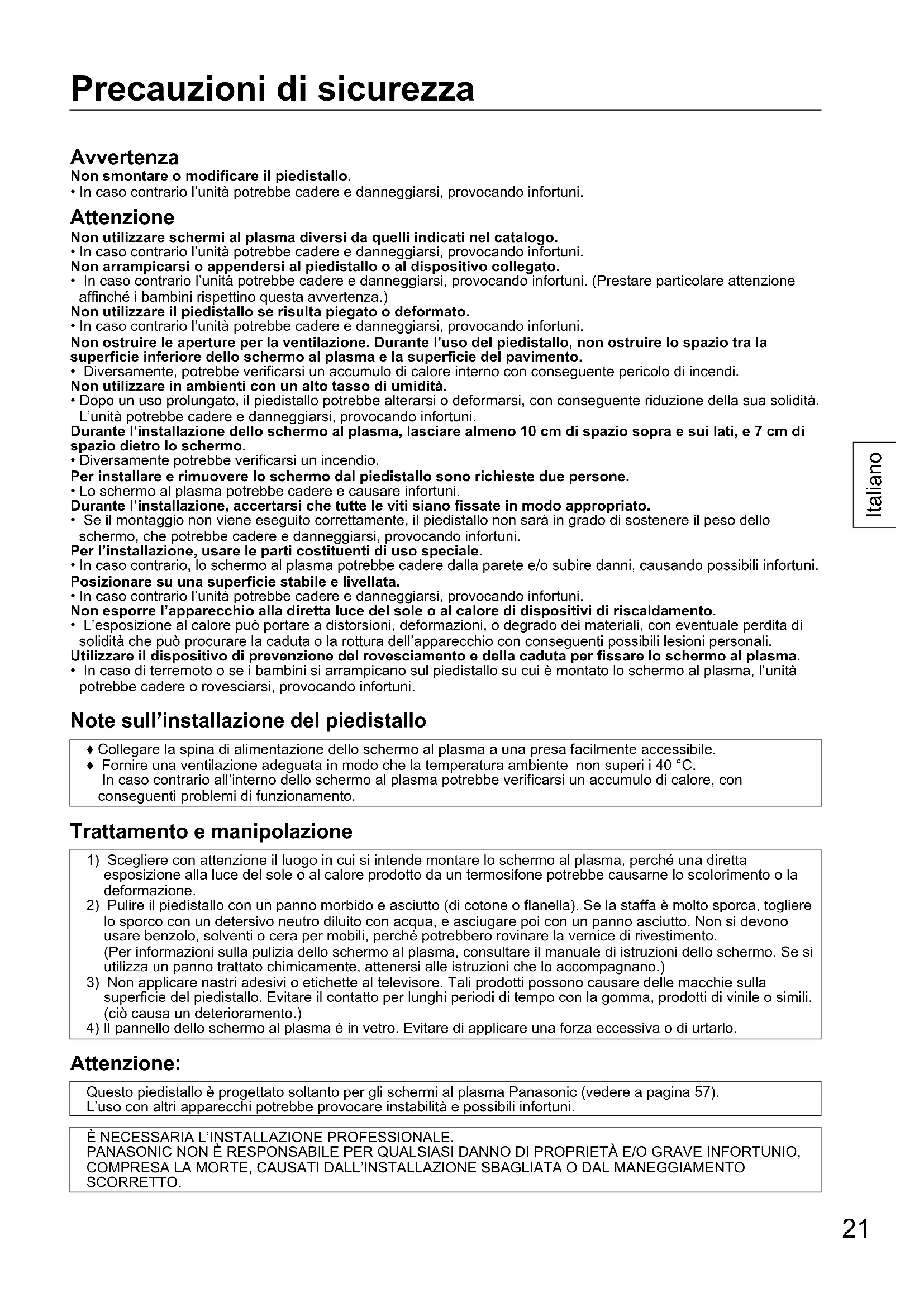

• In caso contrario l’unità potrebbe cadere e danneggiarsi, provocando infortuni. Attenzione Non utilizzare schermi al plasma diversi da quelli indicati nel catalogo.

• In caso contrario l’unità potrebbe cadere e danneggiarsi, provocando infortuni. Non arrampicarsi o appendersi al piedistallo o al dispositivo collegato.

• In caso contrario l’unità potrebbe cadere e danneggiarsi, provocando infortuni. (Prestare particolare attenzione affinché i bambini rispettino questa avvertenza.) Non utilizzare il piedistallo se risulta piegato o deformato.

• In caso contrario l’unità potrebbe cadere e danneggiarsi, provocando infortuni. Non ostruire le aperture per la ventilazione. Durante l’uso del piedistallo, non ostruire lo spazio tra la superficie inferiore dello schermo al plasma e la superficie del pavimento.

• Diversamente, potrebbe verificarsi un accumulo di calore interno con conseguente pericolo di incendi. Non utilizzare in ambienti con un alto tasso di umidità.

• Dopo un uso prolungato, il piedistallo potrebbe alterarsi o deformarsi, con conseguente riduzione della sua solidità. L’unità potrebbe cadere e danneggiarsi, provocando infortuni. Durante l’installazione dello schermo al plasma, lasciare almeno 10 cm di spazio sopra e sui lati, e 7 cm di spazio dietro lo schermo.

• Diversamente potrebbe verificarsi un incendio. Per installare e rimuovere lo schermo dal piedistallo sono richieste due persone.

• Lo schermo al plasma potrebbe cadere e causare infortuni. Durante l’installazione, accertarsi che tutte le viti siano fissate in modo appropriato.

• Se il montaggio non viene eseguito correttamente, il piedistallo non sarà in grado di sostenere il peso dello schermo, che potrebbe cadere e danneggiarsi, provocando infortuni. Per l’installazione, usare le parti costituenti di uso speciale.

• In caso contrario, lo schermo al plasma potrebbe cadere dalla parete e/o subire danni, causando possibili infortuni. Posizionare su una superficie stabile e livellata.

• In caso contrario l’unità potrebbe cadere e danneggiarsi, provocando infortuni. Non esporre l’apparecchio alla diretta luce del sole o al calore di dispositivi di riscaldamento.

• L’esposizione al calore può portare a distorsioni, deformazioni, o degrado dei materiali, con eventuale perdita di solidità che può procurare la caduta o la rottura dell’apparecchio con conseguenti possibili lesioni personali. Utilizzare il dispositivo di prevenzione del rovesciamento e della caduta per fissare lo schermo al plasma.

• In caso di terremoto o se i bambini si arrampicano sul piedistallo su cui è montato lo schermo al plasma, l’unità potrebbe cadere o rovesciarsi, provocando infortuni. Note sull’installazione del piedistallo ♦ Collegare la spina di alimentazione dello schermo al plasma a una presa facilmente accessibile. ♦ Fornire una ventilazione adeguata in modo che la temperatura ambiente non superi i 40 °C. In caso contrario all’interno dello schermo al plasma potrebbe verificarsi un accumulo di calore, con conseguenti problemi di funzionamento. Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare lo schermo al plasma, perché una diretta

esposizione alla luce del sole o al calore prodotto da un termosifone potrebbe causarne lo scolorimento o la deformazione.

2) Pulire il piedistallo con un panno morbido e asciutto (di cotone o flanella). Se la staffa è molto sporca, togliere

lo sporco con un detersivo neutro diluito con acqua, e asciugare poi con un panno asciutto. Non si devono usare benzolo, solventi o cera per mobili, perché potrebbero rovinare la vernice di rivestimento. (Per informazioni sulla pulizia dello schermo al plasma, consultare il manuale di istruzioni dello schermo. Se si utilizza un panno trattato chimicamente, attenersi alle istruzioni che lo accompagnano.)

3) Non applicare nastri adesivi o etichette al televisore. Tali prodotti possono causare delle macchie sulla

superficie del piedistallo. Evitare il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (ciò causa un deterioramento.)

4) Il pannello dello schermo al plasma è in vetro. Evitare di applicare una forza eccessiva o di urtarlo.

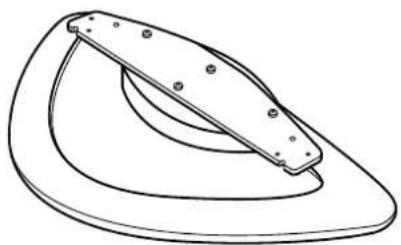

Attenzione: Questo piedistallo è progettato soltanto per gli schermi al plasma Panasonic (vedere a pagina 57). L’uso con altri apparecchi potrebbe provocare instabilità e possibili infortuni. È NECESSARIA L’INSTALLAZIONE PROFESSIONALE. PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL’INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO. Precauzioni di sicurezza Italiano22 Parti Controllare che tutte le parti siano presenti nelle loro quantità designate. Base del supporto (1) Fascetta (1) Montante del supporto (uno per lato, L (sinistra) e R (destra)) Vite di montaggio dell’unità (4) Vite di montaggio del montante del supporto (4) M5X14 M5X30 Parti anti-caduta Procedura di montaggio

1. Montare il piedistallo

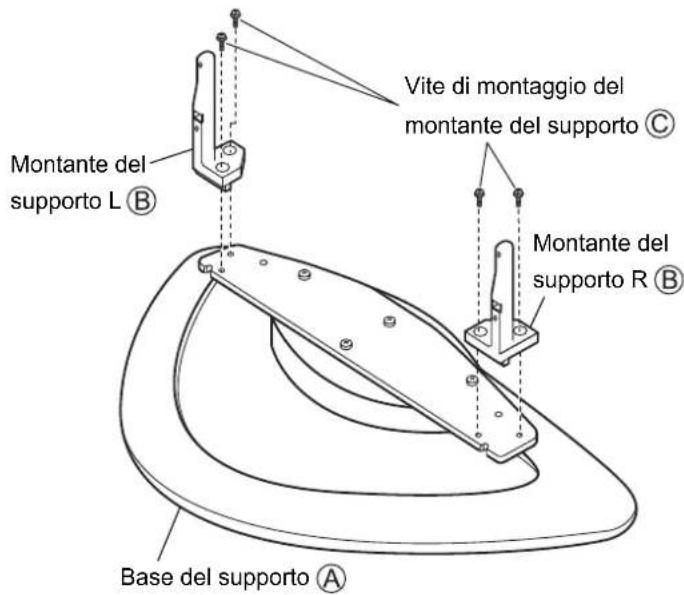

● Evitare di graffi are la superfi cie della base del supporto. Allineare la base del supporto ai montanti del supporto sui lati destro e sinistro, quindi utilizzare le quattro viti di montaggio del montante del supporto per fi ssare i montanti come mostrato nella fi gura. (Coppia di serraggio: da 1,5 a 1,8 N•m)

Cinghia anti-caduta (2)

Vite di montaggio del montante del supporto Montante del supporto L Montante del supporto R Base del supporto Italiano [ Le immagini mostrate in questo manuale sono soltanto a scopo illustrativo.]23 Procedura di montaggio (Continua)

2. Installare lo schermo al plasma

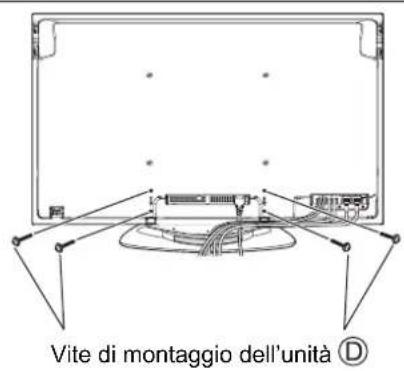

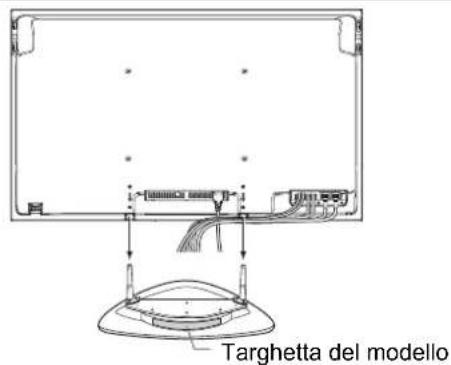

Posizionare il piedistallo montato con il lato posteriore (lato con la targhetta applicata) rivolto verso di sé, allineare lo schermo al plasma ai montanti del supporto, inserire i montanti nello schermo al plasma, quindi inserire e serrare le quattro viti di montaggio dell’unità . (Coppia di serraggio: da 1,5 a 1,8 N•m)

3. Collegamento di apparecchi aggiuntivi e del cavo di alimentazione

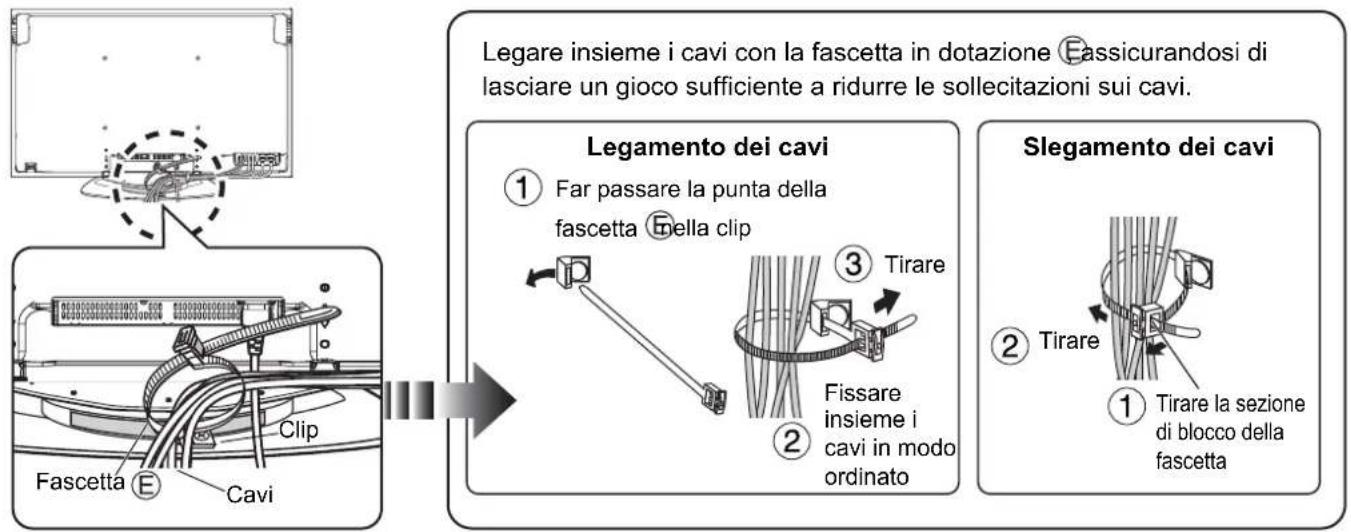

● Per i dettagli sui collegamenti, consultare il manuale di istruzioni dello schermo al plasma. ● Collegare i cavi necessari per l'apparecchio aggiuntivo, far passare una fascetta nella clip sul retro della base del supporto, quindi riunire tutti i cavi come mostrato nella fi gura. ● Non unire il cavo di alimentazione agli altri cavi. Vista da dietro Legare insieme i cavi con la fascetta in dotazione , assicurandosi di lasciare un gioco sufficiente a ridurre le sollecitazioni sui cavi. Legamento dei cavi Far passare la punta della fascetta nella clip TirareFissare insieme i cavi in modo ordinato Slegamento dei cavi TirareTirare la sezione di blocco della fascettaFascetta Cavi Clip Vite di montaggio dell’unità Targhetta del modelloMantenendo il lato con la targhetta rivolto verso di sé, inserire i montanti del supporto a fondo nello schermo al plasma. Parte posteriore dello schermo al plasma Parte posteriore dello schermo al plasma Italiano24 Procedura di montaggio (Continua)

4. Prevenzione della caduta dello schermo al plasma

● Agganciare lo schermo al plasma sia alla base sia alla superfi cie della parete.

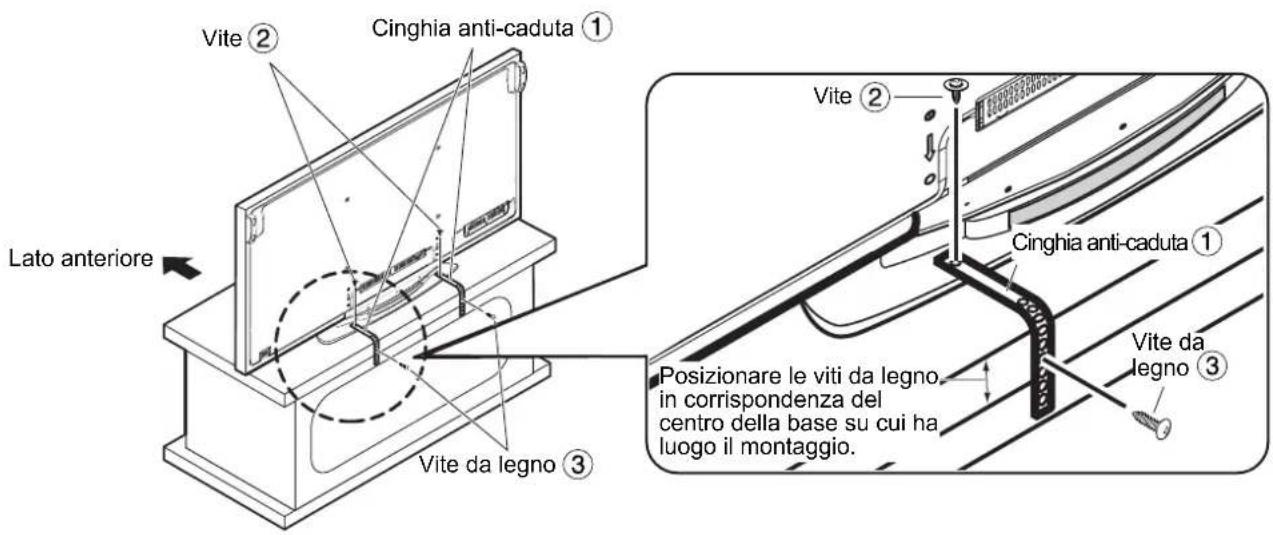

Fissaggio alla base Agganciare le due cinghie anti-caduta al piedistallo inserendo le due viti negli appositi fori su entrambi i lati della parte posteriore del piedistallo, quindi utilizzare le due viti per legno per il fi ssaggio alla base. Durante il fi ssaggio alla base, inserire le viti per legno nei fori predisposti. Se non esistono fori predisposti, praticare nuovi fori al centro della larghezza della base. (Coppia di serraggio della vite : da 1,2 a 1,5 N•m)

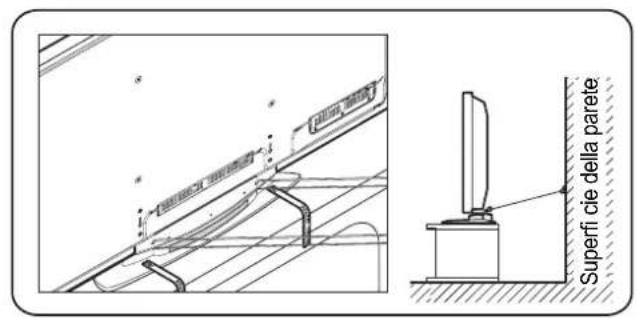

Fissaggio alla parete Far passare una corda robusta o un altro articolo disponibile in commercio nei fori su entrambi i lati della parte posteriore del piedistallo, quindi fi ssare la corda a una parete o a una colonna robusta. Vite Vite Cinghia anti-caduta Cinghia anti-caduta Lato anterioreVite da legno Vite da legno Posizionare le viti da legno in corrispondenza del centro della base su cui ha luogo il montaggio. [Per ragioni di sicurezza, utilizzare sempre gli accessori di prevenzione per rovesciamenti e cadute] L’apparecchio può rovesciarsi in caso di terremoti o eventi simili. Utilizzare sempre gli accessori di prevenzione per rovesciamenti e cadute.

I dettagli in questa sezione indicano come ridurre danni e infortuni causati dal rovesciamento o dalla caduta dell’apparecchio in caso di terremoto. Tuttavia, non è garantito che gli accessori di prevenzione per rovesciamenti e cadute siano effi caci in tutte le situazioni di movimenti tellurici. Superfi cie della parete Italiano25 Avertissement Ne pas démonter ni modifier le piédestal.
