TYST20K - 电视 PANASONIC - 免费用户手册

产品类型	等离子电视
品牌	Panasonic
型号	TYST20K
显示技术	等离子
分辨率	全高清 (1920x1080)
屏幕尺寸	42英寸（估计）
电源	220-240V, 50/60Hz
所需通风间距	两侧10厘米，后部7厘米
工作环境温度	低于40°C
机箱清洁	柔软干布；必要时使用稀释的中性洗涤剂
底座清洁	柔软干布；不要使用苯或稀释剂
底座安装	需要两人；拧紧扭矩1.5 - 1.8 N·m
附带零件	底座基座，垂直支架（左/右），M5X14和M5X30螺丝，线夹，防旋转带，防旋转螺丝，木螺丝
防旋转	使用提供的带子和螺丝固定在墙壁或底座上
安全注意事项	不要拆卸底座，不要站在上面，如果变形请勿使用
暴露	避免阳光直射和热源
可修复性	未提供指数

常见问题 - TYST20K PANASONIC

如何安装TYST20K电视的底座？

将底座基座与垂直支架（左和右）对齐，并用提供的4颗螺丝固定。拧紧扭矩为1.5 - 1.8 N·m。然后，将支架插入等离子屏幕，并用相同的扭矩拧紧4颗设备固定螺丝。

电视周围需要留多少空间用于通风？

在顶部和两侧至少留出10厘米，在后部留出7厘米，以防止热量积聚引发火灾。

如何清洁底座而不损坏它？

使用柔软干布（棉布或法兰绒）。对于顽固污渍，用稀释在水中的中性洗涤剂擦拭，然后用干布擦干。切勿使用苯、稀释剂或家具蜡。

我可以使用提供的底座以外的其他支架吗？

该底座专为兼容的松下等离子屏幕设计。不要使用其他支架；这可能导致设备跌落和受伤。

如何固定防旋转带？

使用提供的螺丝将带子安装到底座的后孔中。然后用木螺丝将底座固定到墙上。拧紧扭矩为1.2 - 1.5 N·m。

如果底座变形怎么办？

不要使用弯曲或变形的底座。这可能导致设备掉落并造成伤害。请更换为原装底座。

防震措施有哪些？

始终使用提供的防坠落附件，并将屏幕固定在墙壁或底座上。这降低了地震时倾斜或掉落的风险。

我可以将屏幕安装在墙上吗？

说明书中未描述壁挂安装。请使用兼容的专业壁挂支架，并参阅屏幕的使用说明书。

如何整理电视后面的电缆？

将电缆穿过底座后部提供的线夹。不要将电源线与其他电缆捆在一起。

在哪里找到电功率和功耗？

这些信息不在底座说明书中。请参阅您的松下等离子屏幕的使用说明书以获取详细规格。

用户手册 TYST20K PANASONIC

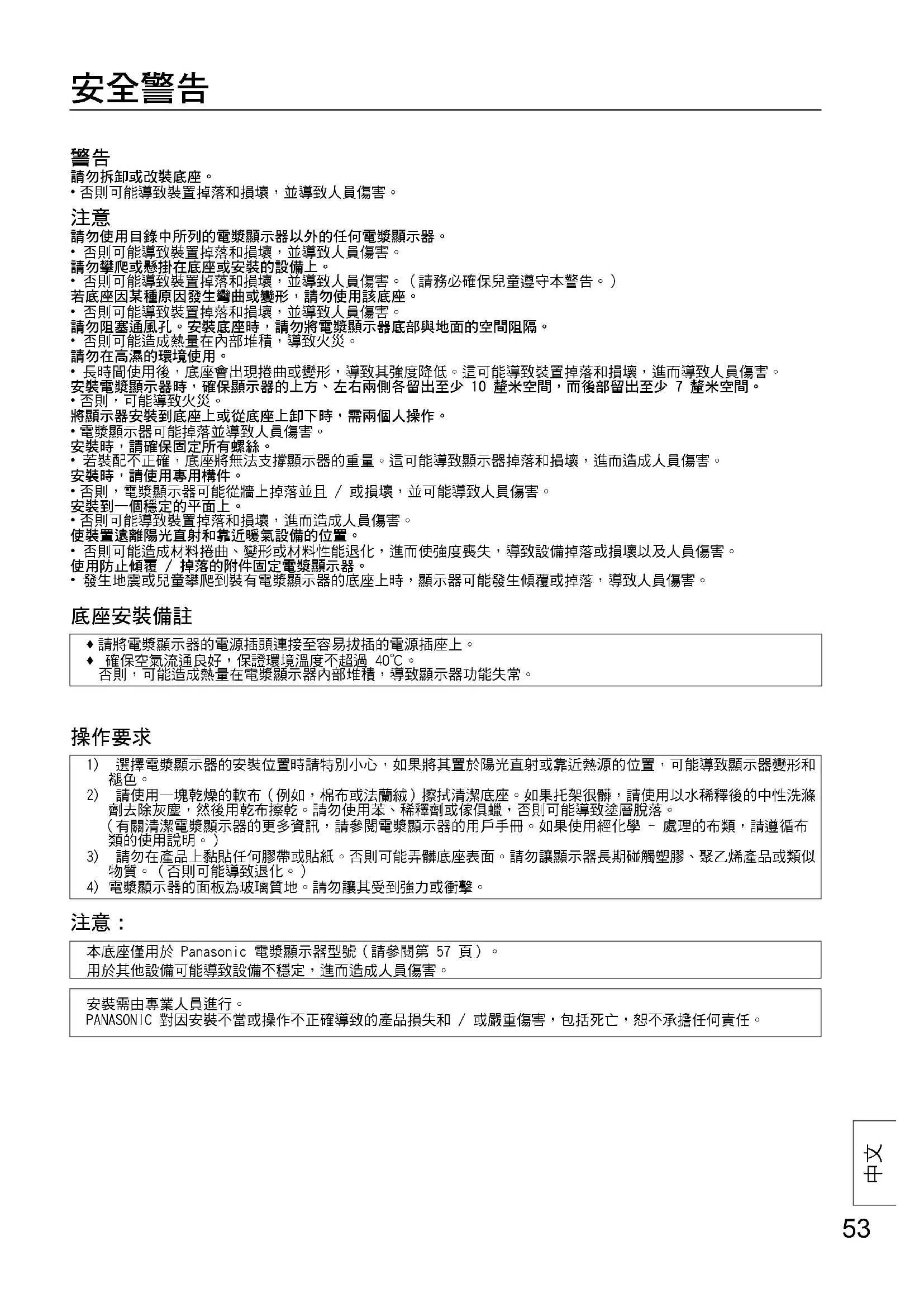

除指定的支架本體外，請勿使用其他部件，否則可能導致損壞或造成傷害。

安裝設備時，請小心不要掉落或損壞。

若支架變形，請勿使用，否則可能導致損壞或造成傷害。

請使用隨附的防傾倒/防掉落裝置，將本體固定於安裝位置。

■請將電漿顯示器本體的電源插頭插入易於觸及的電源插座。 ■請在環境溫度為40°C以下且通風良好的場所使用。

⑧ 螺絲（左L·右R各1個）

• 否則可能導致裝置掉落和損壞，並導致人員傷害。

注意

請勿使用目錄中所列的電漿顯示器以外的任何電漿顯示器。

·否則可能導致裝置掉落和損壞，並導致人員傷害。

請勿攀爬或懸掛在底座或安裝的設備上

·否則可能導致裝置掉落和損壞，並導致人員傷害。（請務必確保兒童遵守本警告。）

若底座因某種原因發生彎曲或變形，請勿使用該底座。

• 否則可能導致裝置掉落和損壞，並導致人員傷害。

請勿阻塞通風孔。安裝底座時，請勿將電漿顯示器底部與地面的空間阻隔。

• 否則可能造成熱量在內部堆積，導致火災。

請勿在高濕的環境使用。

長時間使用後，底座會出現捲曲或變形，導致其強度降低。這可能導致裝置掉落和損壞，進而導致人員傷害。

安裝電漿顯示器時，確保顯示器的上方、左右兩側各留出至少10釐米空間，而後部留出至少7釐米空間。

• 否則，可能導致火災。

將顯示器安裝到底座上或從底座上卸下時，需兩個人操作。

電漿顯示器可能掉落並導致人員傷害。

安裝時，請確保固定所有螺絲。

若裝配不正確，底座將無法支撐顯示器的重量。這可能導致顯示器掉落和損壞，進而造成人員傷害。

安裝時，請使用專用構件。

否則，電漿顯示器可能從牆上掉落並且／或損壞，並可能導致人員傷害。

安裝到一個穩定的平面上。

否則可能導致裝置掉落和損壞，進而造成人員傷害。

使裝置遠離陽光直射和靠近暖氣設備的位置。

• 否則可能造成材料捲曲、變形或材料性能退化，進而使強度喪失，導致設備掉落或損壞以及人員傷害。

使用防止傾覆/掉落的附件固定電漿顯示器

• 發生地震或兒童攀爬到裝有電漿顯示器的底座上時，顯示器可能發生傾覆或掉落，導致人員傷害。

底座安裝備註

請將電漿顯示器的電源插頭連接至容易拔插的電源插座上。確保空氣流通良好，保證環境溫度不超過40°C。

否則，可能造成熱量在電漿顯示器內部堆積，導致顯示器功能失常。

操作要求

1）選擇電漿顯示器的安裝位置時請特別小心，如果將其置於陽光直射或靠近熱源的位置，可能導致顯示器變形和褪色。2）請使用一塊乾燥的軟布（例如，棉布或法蘭絨）擦拭清潔底座。如果托架很髒，請使用以水稀釋後的中性洗滌劑去除灰塵，然後用乾布擦乾。請勿使用苯、稀釋劑或傢俱蠟，否則可能導致塗層脫落。

（有關清潔電漿顯示器的更多資訊，請參閱電漿顯示器的用戶手冊。如果使用經化學處理的布類，請遵循布類的使用說明。）

3）請勿在產品上黏貼任何膠帶或貼紙。否則可能弄髒底座表面。請勿讓顯示器長期碰觸塑膠、聚乙烯產品或類似物質。（否則可能導致退化。）4）電漿顯示器的面板為玻璃質地。請勿讓其受到強力或衝擊。

注意：

本底座僅用於Panasonic電漿顯示器型號（請參閱第57頁）。

用於其他設備可能導致設備不穩定，進而造成人員傷害。

安裝需由專業人員進行。

PANASONIC對因安裝不當或操作不正確導致的產品損失和/或嚴重傷害，包括死亡，恕不承擔任何責任。

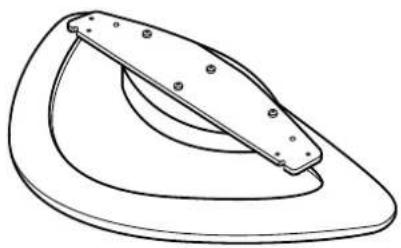

A基座（1）

立柱（每側一個，L（左）和R（右））

C

M5X14 M5X30

(4) 立柱安裝螺絲 據線板 (1)

防傾覆零件

① 防傾覆帶 (2)

② 螺緊系 (2)

③ 木螺絲 (2)

[本手冊中所示圖像僅作為演示使用。]

裝配程序

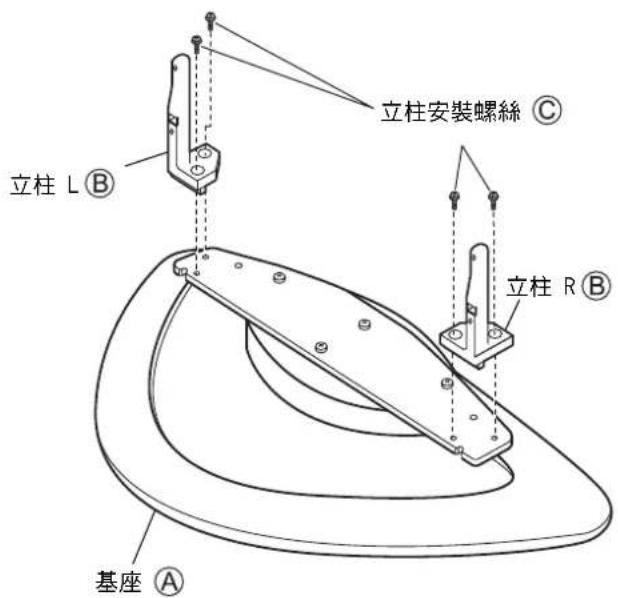

1. 裝配底座

確認您未劃傷基座表面。

將基座A與立柱B的左右兩側對齊，使用立柱安裝螺絲C（4個螺絲）安裝立柱，如圖所示。

（鎖緊扭力：1.5至1.8 N·m）

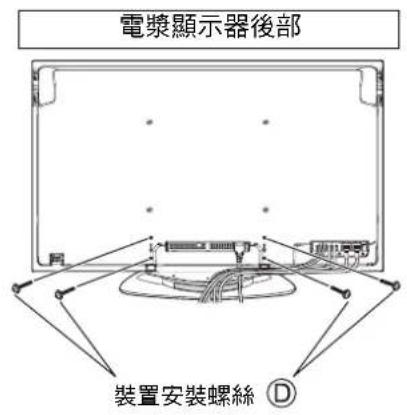

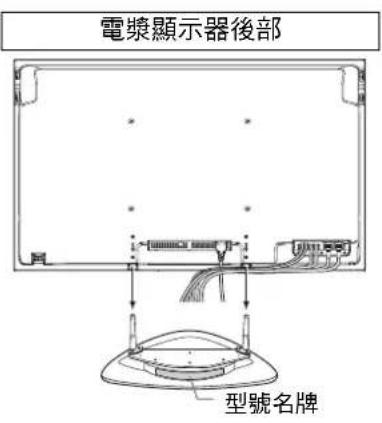

2. 安裝電漿顯示器

放上装配好的底座，使其后部（贴有型号铭牌的一侧）面向您自己，对齐等离子显示器和立柱，将立柱插入等离子显示器中，然后插入并紧固装置安装螺丝（4个螺丝）。

（锁紧扭力：1.5至1.8 N·m）

使贴有型号名牌的一侧面向您，将立柱尽可能深地插入等离子显示器。

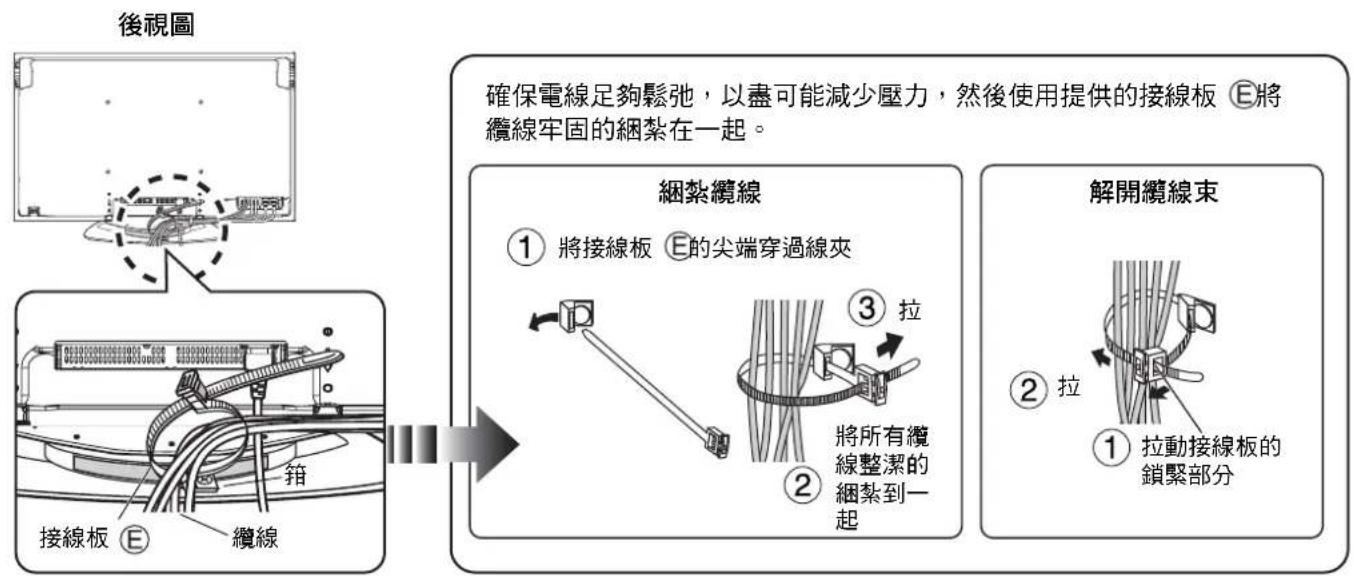

3. 连接附加设备和线缆

• 接线的详细信息，请参阅等离子显示器的用户手册。 - 连接附加设备所需的连线，将一个接线板（1个接线板）穿过基座后部的线夹，将所有电线和缆线绑系到一起，如图所示。 • 请勿将线缆与其它电线和缆线缠绕在一起。

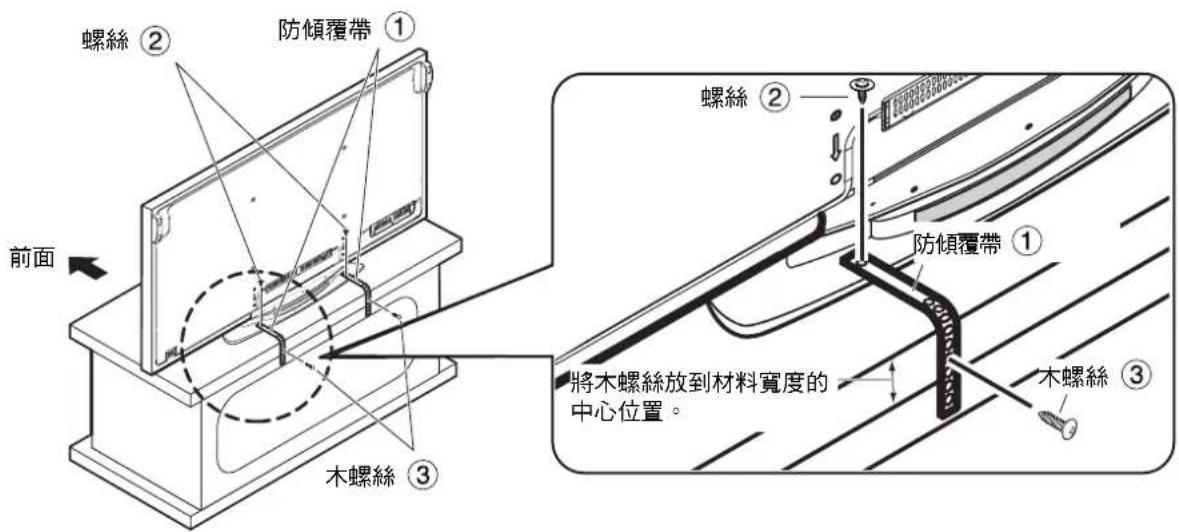

4. 防止等离子显示器发生倾覆

• 将等离子显示器固定到基座和墙面上。

① 固定到基座上

将螺丝②（2个螺丝）穿过底座两侧的螺丝孔，然后将防倾覆皮带（2条皮带）安装到底座上，并使用木螺丝③（2个螺丝）固定基座。

安装到基座上时，将木螺丝插入准备好的孔中。

如果没有准备好的孔，请在基板宽度的中心钻两个新孔。

（螺丝②锁紧扭力：1.2至1.5 N·m）

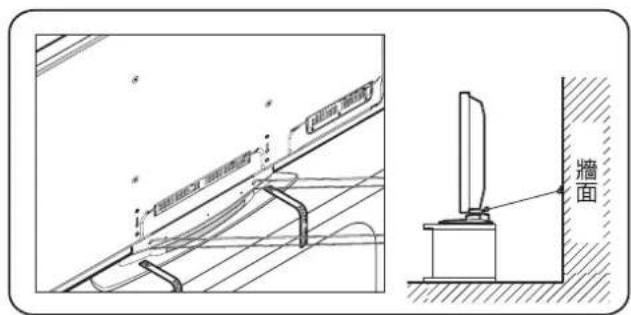

② 固定至墙壁上

将结实的细绳、线或其它市面上可买到的此类细线穿过位于底座后部两侧的孔，并将细线等固定到墙上或柱子上。

[出于安装考虑，请务必使用防倾覆/掉落附件]

發生地震時設備可能傾覆。因此，請務必使用防傾覆／掉落附件。

※本部分的詳細內容旨在說明如何減少因地震導致本設備傾覆或掉落所造成顯示器損壞或人員傷害的方法。但是，並不保證防傾覆/掉落附件在所有地震情況下均有效。

底座

底座

底座

底座

底座

底座

底座

底座

底座

底座

底座

底座

底座

外形尺寸图
