TYST20K - Fjernsyn PANASONIC - Gratis brugsanvisning og manual

Produkttype	Plasma-tv
Mærke	Panasonic
Model	TYST20K
Skærmteknologi	Plasma
Opløsning	Full HD (1920x1080)
Skærmstørrelse	42 tommer (estimat)
Strømforsyning	220-240 V, 50/60 Hz
Påkrævet afstand til ventilation	10 cm på siderne, 7 cm bagved
Omgivende driftstemperatur	Lavere end 40 °C
Rengøring af chassis	Blød, tør klud; fortyndet neutralt rengøringsmiddel om nødvendigt
Rengøring af sokkel	Blød, tør klud; brug ikke benzen eller fortynder
Installation af sokkel	To personer kræves; tilspændingsmoment 1,5 til 1,8 N·m
Medfølgende dele	Bundplade, lodrette beslag (L/R), skruer M5X14 og M5X30, kabelholder, anti-rotationsbælter, anti-rotationsskruer, træskruer
Anti-rotation	Fastgørelse til væg eller base med medfølgende bælter og skruer
Sikkerhedsforholdsregler	Undlad at adskille soklen, stå på den eller bruge den hvis den er deformeret
Udsættelse	Undgå direkte sollys og varmekilder
Reparerbarhed	Indeks ikke oplyst

Ofte stillede spørgsmål - TYST20K PANASONIC

Hvordan installerer man soklen på TYST20K tv'et ?

Juster bunden af soklen med de lodrette beslag (venstre og højre) og fastgør dem med de 4 medfølgende skruer. Spænd til et moment på 1,5 til 1,8 N·m. Indsæt derefter beslagene i plasmaskærmen og skru de 4 fastgørelsesskruer fast med samme moment.

Hvor meget plads skal der være omkring tv'et til ventilation ?

Lad mindst 10 cm over og på siderne, og 7 cm bagved for at undgå varmeophobning, der kan forårsage brand.

Hvordan rengør man soklen uden at beskadige den ?

Brug en blød, tør klud (bomuld eller flanel). Til genstridigt snavs, gnid med et fortyndet neutralt rengøringsmiddel i vand, og tør efter med en tør klud. Brug aldrig benzen, fortynder eller møbelvoks.

Kan jeg bruge et andet stativ end den medfølgende sokkel ?

Denne sokkel er designet udelukkende til kompatible Panasonic plasmaskærme. Brug ikke andre stativer; det kan få enheden til at falde og forårsage personskade.

Hvordan fastgør man anti-rotationsbælterne ?

Monter bælterne på soklen med de medfølgende skruer i baghullerne. Fastgør derefter basen til væggen med træskruerne. Spænd til et moment på 1,2 til 1,5 N·m.

Hvad gør man, hvis soklen er deformeret ?

Brug ikke en buet eller deformeret sokkel. Det kan få enheden til at falde og forårsage personskade. Udskift den med en original sokkel.

Hvilke forholdsregler skal man tage mod jordskælv ?

Brug altid de medfølgende faldforebyggende tilbehør, og fastgør skærmen til væggen eller basen. Dette reducerer risikoen for væltning eller fald under et jordskælv.

Kan jeg montere skærmen på væggen ?

Veiledningen beskriver ikke vægmontering. Brug et professionelt kompatibelt vægbeslag, og se brugervejledningen til skærmen for instruktioner.

Hvordan samles kablerne bag tv'et ?

Før kablerne gennem den medfølgende kabelholder bag på basen. Saml ikke strømkablet med de andre kabler.

Hvor finder man strømforbrug og effekt ?

Disse oplysninger findes ikke i sokkelens vejledning. Se brugervejledningen til din Panasonic plasmaskærm for detaljerede specifikationer.

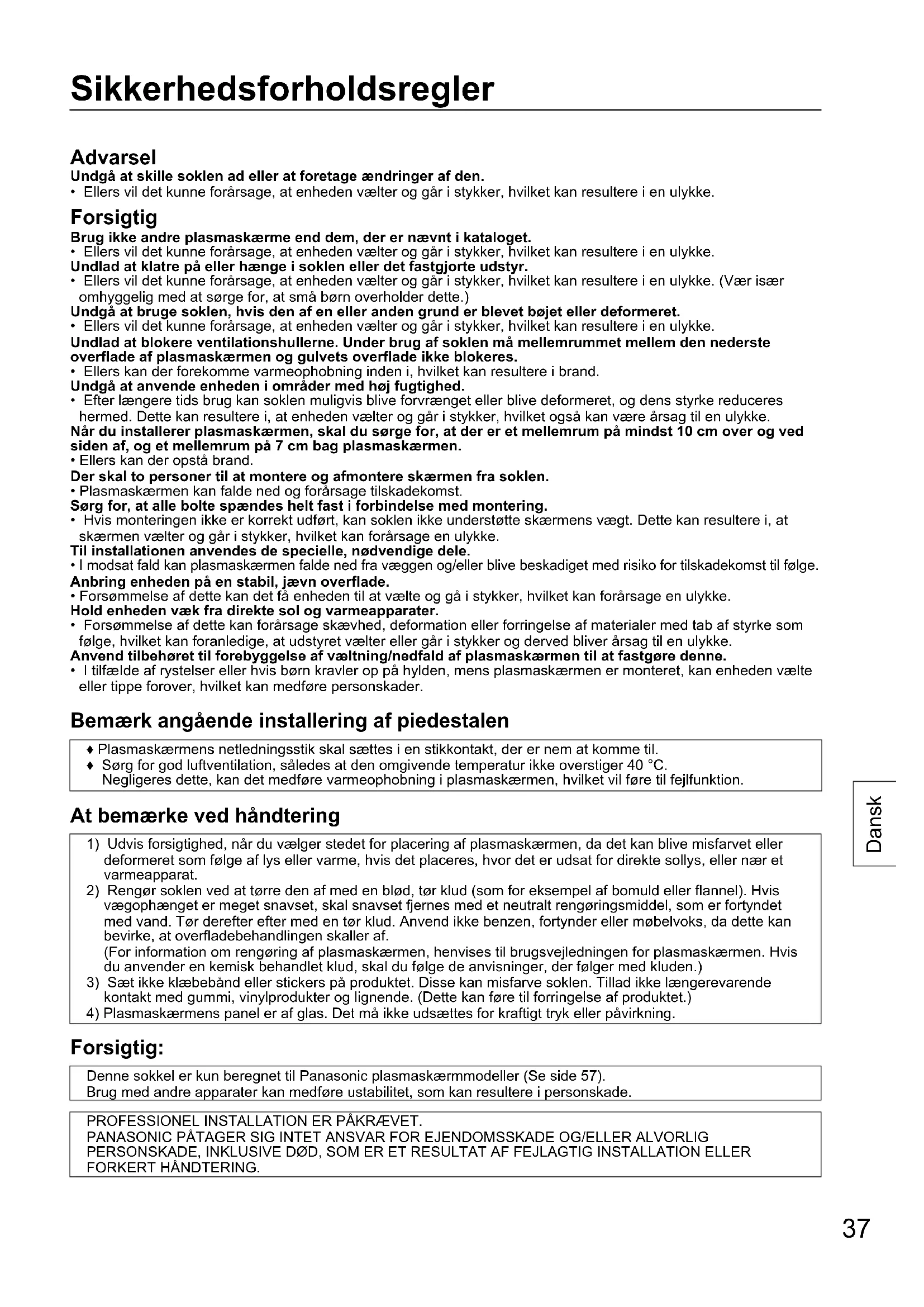

BRUGSANVISNING TYST20K PANASONIC

Undgå at skille saklen ad eller at foretage ændringer af den.

Ellers vil det kinne forarsage, at eheden vaelter og gär i stykker, hvilket kan resultere i en ulykke.

Forsigtig

Brug ikke andre plasmaskærme end dem, der er nævnt i kataloget.

Ellers vil det kinne forarsage, at eheden vaelter og gär i stykker, hvilket kan resultere i en ulykke.

Undlad at klatre pa ell er henge i saklen eller det fastgjorte udstdyr.

Ellers vil det kinne forarsage, at enheden vaelter og gari stykker, hvilket kan resultere i en ulykke. (Vae is aen omhyggelig med at sorge for, at sma born overholder dette.)

Undgà at bruge saklen, hvis den af en uller anden grund er blevet bojet aller deformeret.

Ellers vil det kinne forarsage, at enheden vaelter og gär i stykker, hvilket kan resultere i en ulykke.

Undlad at blokere ventilationshullerne. Under brug af suklen ma mellemrummet mellem den nederste overflade af plasmaskaarmen og gulvets overflade ikke blokeres.

• Ellers kan der forekomme varmeophobning inden i, hvilket kan resultere i brand.

Undgå at anvende encheden i områder med høj fugtighed

• After længere tids brug kan saklen muligvis blive forvraenget aller blive deformeret, og dens styrke reduceres hermed. Dette kan resultere i, at enheden vælter og gär i stykker, hvilket ochskan være ársag til en ulykke.

Nár du installerer plasmaskærmen, skal du sorge for, at der er et mellemrum pa mindst 10 cm over og ved widen af, og et mellemrum pa 7 cm bag plasmaskærmen.

• Ellers kan der opstå brand.

Sorg for, at alle bolte spændes helt fast i forbindelse med montering.

• Hvis monteringen ikke er korrekt udfør, kan saklen ikke understotte skærmens vægt. Dette kan resultere i, at skærmen vælter og gär i stykker, hvilket kan forårsage en ulykke.

Til installationen anvendes de specielle, nodvendige dele.

• I modsat fald kan plasmaskaermen falde ned fra væggen og/eller blive beskadiget med risiko for tilskadekomst til folge.

Anbring enheden på en stabil, jævn overflade.

Forsommelse af dette kan det fä eheden til at vælte og gä i stykker, hvilket kan forårsage en ulykke.

Hold enheden væk fra direkte sol og varmeapparater.

• Forsommelse af dette kan forårsage skævhed, deformation eller forringelse af materialer med tab af styrke som følgge, hvilket kan foranledige, at udstyret vælter eller gär i stykker og derved bliver ársag til en ulykke.

Anvend tilbehoret til forebyggelse af vaeltning/nedfald af plasmaskarmen til at fastgore denote.

• I tilfælde af rystelser eller hvis børn kravler op på hylden, mens plasmaskærmen er monteret, kan enheden vælte eller tippe forover, hvilket kan medføre persorskader.

Bemærk angænde installerering af piedestalen

Plasmaskaermens netledningsstik skal sættes i en stikkontakt, der er nem atkommen til.
Sorg for god luftventilation, säledes at den omgivende temperatur ikke overstiger 40^

Negligeres dette, kan det medfore varmeophobning i plasmaskaernen, hvilket vil fore til fejlfunktion.

At bemærke ved handtering

1) Udvis forsigtighed, nár du vælger stedet for placering af plasmaskærmen, da det kan blive misfarvet ell er deformeret som følge af lysEll varme, hvis det placeres, hvor det er udsat for direkte sollys, ell er nær et varmeapparat.
2) Rengør saklen ved at tørre den af med en blød, tør klud (som for eksempel af bomuld eller flannel). Hvis vaegophæŋget er meget snavset, skal snavset fjernes med et neutralt rengøringsmiddel, som er fortynedet med vand. Tør derefter after med en tør klud. Anvend ikke benzen, fortynder eller møbelvoks, da dette kan bevirke, at overfladebehandelingen skaller af.

(For information om rengoring af plasmaskaernen, henvises til brugsvejledningen for plasmaskaernen. Hvis du anvender en kemisk behandlet klud, skal du folge de anvisninger, der folger med kluden.)

3) Sæt ikke klæbebänd eller stickers på produitet. Disse kan misfarve saklen. Tillad ikke længerevarende kontakt med gummi,vinylprodukter og lignende.(Dette kan före til forringelse af produitet.)
4) Plasmaskaermens panel er af glas. Det mä ikke udsættes for kraftigt tryk eller pavirkning.

Forsigtig:

Denne sukkel er kun beregnet til Panasonic plasmaskaermmodeller (Se side 57).

Installationsskrue til installation af enhed (4)

E Klampe (1)

Dele til forebyggelse af vaeltning

① Baelte til forebyggelse af vaelting (2)

② Skrue (2)

③ Træskrue (2)

[Illustrationerne i dette brugsvejledning er kun til illustrationsformål.]

Monteringsprocedure

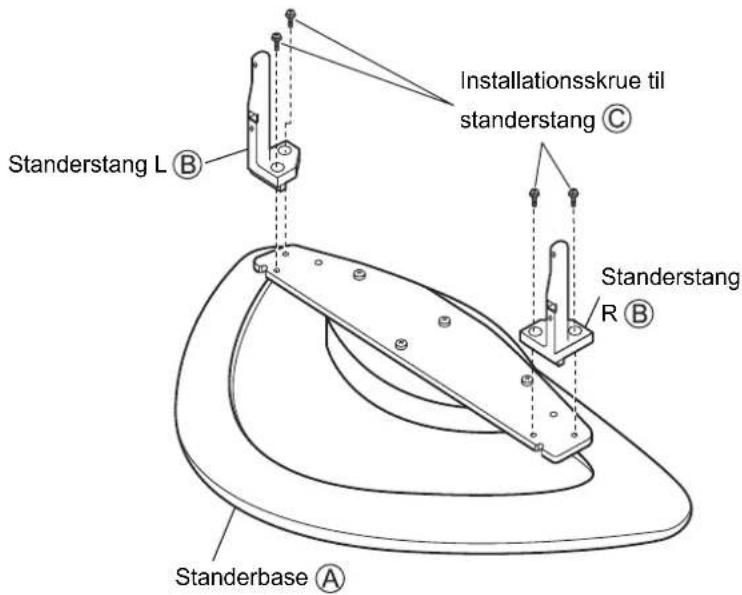

1. Monter soklen

• Pas pà, du-ilke ridser overfl aden af standerbasen.

Niveller standerbasen Amed standerstangen B pa den venstre og hore side, og brug installationsskruerne til standerstangen (4 skruer) til at fastgore standerpolen som vist i diagrammet.

(Stramningsmoment: 1,5 til 1,8 N·m)

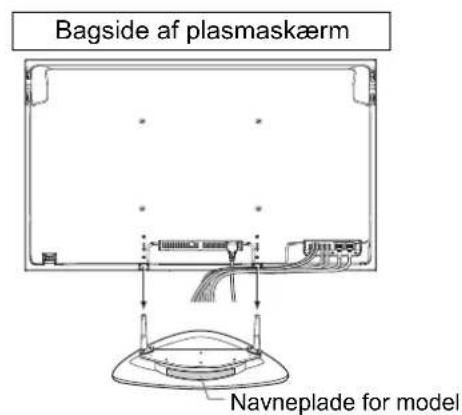

2. Installer plasmaskærmen

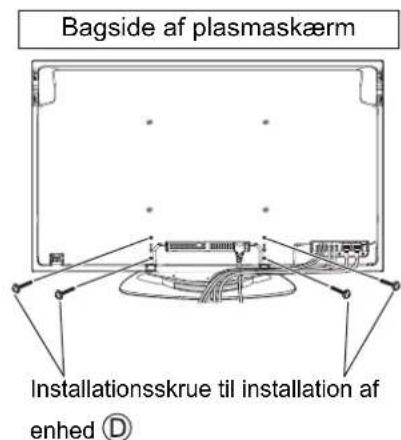

Placer den monterede Sokkel, sa bagsiden (siden med navneskiltet for modellen) vender mod dig selv, niveller plasmaskaernen med standerstangerne, indsaat standerstangerne i plasmaskaernen, og indsaat og stram enhedens installationsskruer (4 skruer).

(Stramningsmoment: 1,5 til 1,8 N·m)

Mens widen med navnepladen for modellen vender mod dig, skal du saette standerstaengerne langst muligt ind i plasmaskaernen.

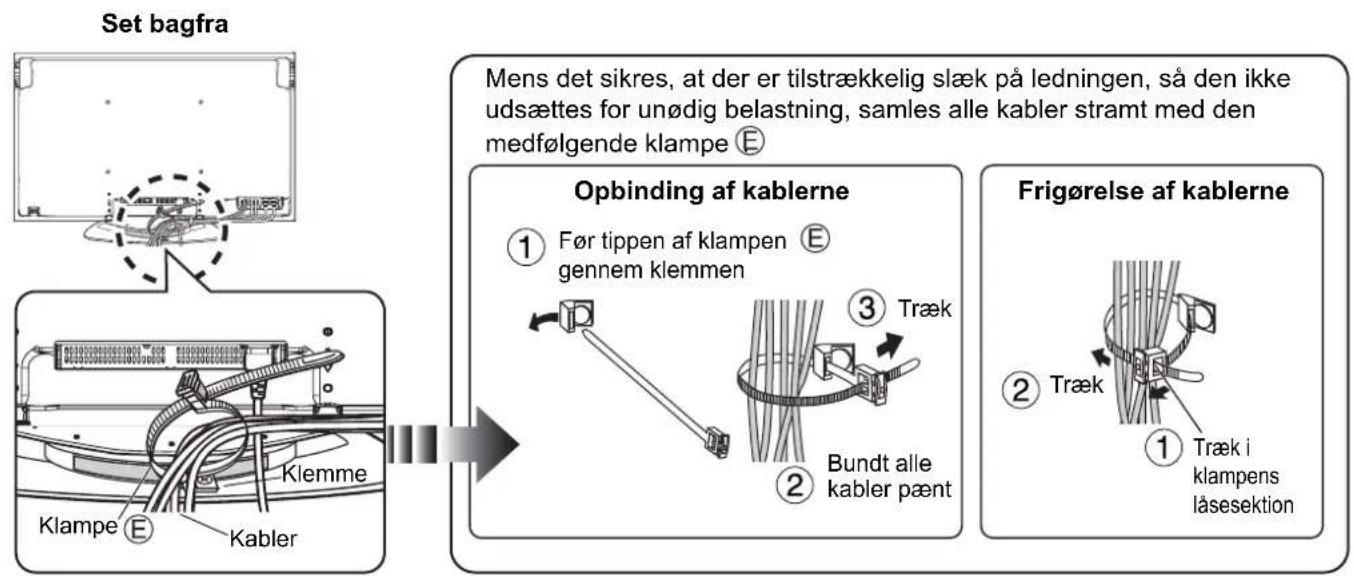

3. Tilslutning af ekstra udstyr og el-ledning

• Se brugsvejledningen til plasmaskaernen for detaljerede oplysninger om ledningsforbindelser.
• Tilslut de ndvendige ledninger til ekstraudstyret, for en klampe (1 klampe) gennem bagsiden af standerbasen, og saml alle ledninger og kabler som vist i diagrammet.
• Undgå at anbringe el-ledningen sammen med andre ledninger og kabler.

4. Forebyggelse af, at plasmaskaernen velter

• Fastgør plasmaskærmen til bade basen og væggens overflade.

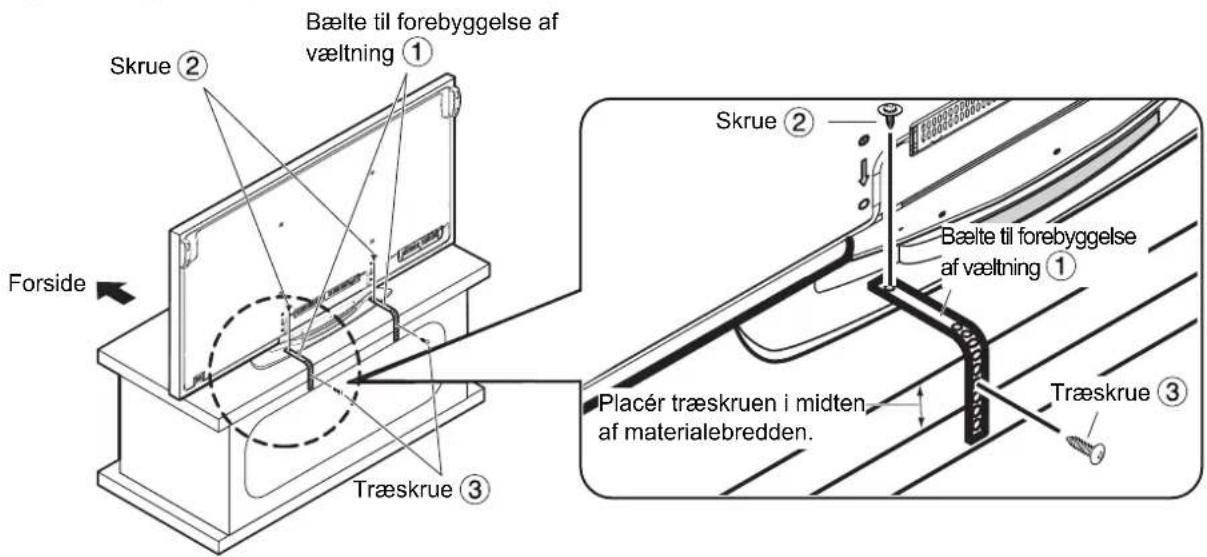

① Fastgorelse til basen

Fastgør bælterne til forebyggelse af væltning ① (2 bælter) til saklen ved hjælp af skruer (2 skruer) gennem skruehullerne på begge sider af doklens bagside, og brug træskruerne (2 skruer) til at fastgore den til basen.

Ved fastgorelsen til basen skal traeskruene saettes ind i de klargjorte huller.

Hvis der ici er klargjorte huller, skal der bores nye huller i midten af basepladen.

(Skruens ®ramningsmoment: 1,2 til 1,5 N·m)

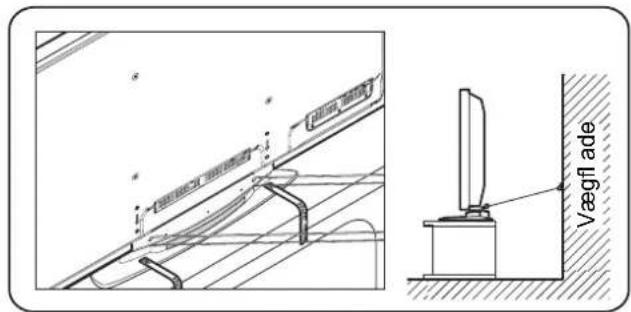

② Fastgorelse til væggen

Før solid snor, wire aller anden commercielt tilgengelig genstand gennem hullerne pa begge sider af soklens bagside, og fastgorsnoren, osv. til en sikker vaeg ell erer sjoje.

[Af sikkerhedsmæssige arsager bør tilbehøret til forebyggelse af væltning/ nedfald altoand anvendes]

Udstyret kan vaelte i tilfelaide af rystelser, osv. Derfor bør tilbehoret til forebyggelse af vaelting/nedfald altid anvendes.

• Oplysningerne i dette afsnit beskriver, hvordan eventuelle skader aller uheld, der kan opstå ved at dette udstyr vælter eller ned på grund af rystelser, mindskes. Der gives dog ingen garantí for, at tilbehøret til forbinding af væltning/nedfald altid vil ære effektivsted rystelser.
