Producttype	Plasma-tv
Merk	Panasonic
Model	TYST20K
Beeldtechnologie	Plasma
Resolutie	Full HD (1920x1080)
Schermdiagonaal	42 inch (schatting)
Voeding	220-240 V, 50/60 Hz
Vereiste ventilatieruimte	10 cm aan de zijkanten, 7 cm aan de achterkant
Bedrijfstemperatuur	Lager dan 40°C
Reiniging van het frame	Zachte, droge doek; verdund neutraal schoonmaakmiddel indien nodig
Reiniging van de voet	Zachte, droge doek; geen benzine of thinner gebruiken
Installatie van de voet	Twee personen vereist; aanhaalmoment 1,5 tot 1,8 N·m
Meegeleverde onderdelen	Basis van de voet, verticale steunen (L/R), schroeven M5X14 en M5X30, kabelbinder, anti-kantelbanden, anti-kantelschroeven, houtschroeven
Anti-kanteling	Bevestiging aan muur of basis met meegeleverde banden en schroeven
Veiligheidsvoorschriften	Niet demonteren van de voet, er niet op staan, niet gebruiken indien vervormd
Blootstelling	Vermijd direct zonlicht en warmtebronnen
Repareerbaarheid	Index niet vermeld

Veelgestelde vragen - TYST20K PANASONIC

Hoe installeer ik de voet van de TYST20K televisie?

Lijn de basis van de voet uit met de verticale steunen (links en rechts) en bevestig ze met de 4 meegeleverde schroeven. Draai vast met een aanhaalmoment van 1,5 tot 1,8 N·m. Steek vervolgens de steunen in het plasmascherm en draai de 4 bevestigingsschroeven van het toestel met hetzelfde moment vast.

Welke ruimte moet er rondom de televisie worden vrijgelaten voor ventilatie?

Laat minimaal 10 cm aan de bovenkant en zijkanten, en 7 cm aan de achterkant om ophoping van warmte te voorkomen die brand kan veroorzaken.

Hoe reinig ik de voet zonder deze te beschadigen?

Gebruik een zachte, droge doek (katoen of flanel). Voor hardnekkig vuil, wrijf met een neutraal schoonmaakmiddel verdund in water, daarna afnemen met een droge doek. Gebruik nooit benzine, thinner of meubelwas.

Kan ik een andere steun gebruiken dan de meegeleverde voet?

Deze voet is uitsluitend ontworpen voor compatibele Panasonic plasmaschermen. Gebruik geen andere steunen; dit kan het toestel doen vallen en letsel veroorzaken.

Hoe bevestig ik de anti-kantelbanden?

Monteer de banden op de voet met de meegeleverde schroeven in de achterste gaten. Bevestig vervolgens de basis aan de muur met de houtschroeven. Draai vast met een aanhaalmoment van 1,2 tot 1,5 N·m.

Wat te doen bij vervorming van de voet?

Gebruik geen gebogen of vervormde voet. Dit kan het toestel doen vallen en letsel veroorzaken. Vervang door een originele voet.

Wat zijn de voorzorgsmaatregelen tegen aardbevingen?

Gebruik altijd de meegeleverde anti-valaccessoires en bevestig het scherm aan de muur of de basis. Dit vermindert het risico op omvallen of vallen bij een aardbeving.

Kan ik het scherm aan de muur bevestigen?

De handleiding beschrijft geen wandmontage. Gebruik een professionele, compatibele muurbeugel en raadpleeg de gebruiksaanwijzing van het scherm voor instructies.

Hoe kan ik de kabels achter de televisie bundelen?

Leid de kabels door de meegeleverde kabelbinder aan de achterkant van de basis. Bundel de voedingskabel niet met andere kabels.

Waar vind ik het elektrische vermogen en het verbruik?

Deze informatie staat niet in de handleiding van de voet. Raadpleeg de gebruiksaanwijzing van uw Panasonic plasmascherm voor gedetailleerde specificaties.

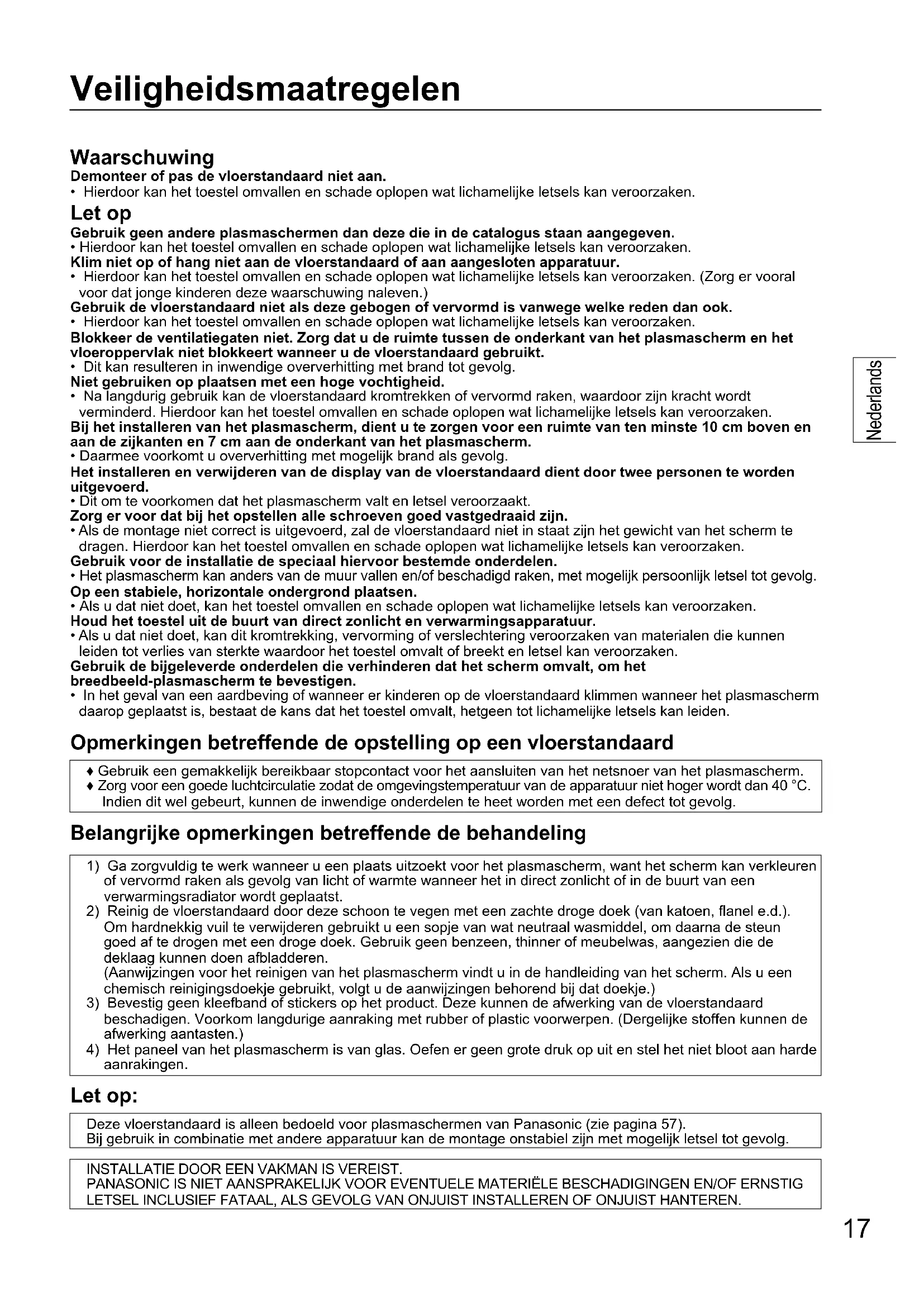

GEBRUIKSAANWIJZING TYST20K PANASONIC

• Hierdoor kan het toestel omvallen en schade oplopen, wat lichamelijke letsels kan veroorzaken.

Let op

Gebruik geen andere plasmaschermen dan deze die in de catalogus staan aangegeven.

• Hierdoor kan het toestel omvallen en schade oplopen, wat lichamelijke letsels kan veroorzaken.

Klim niet op of hang niet aan de vloerstandaard of aan aangesloten apparatuur.

• Hierdoor kan het toestel omvallen en schade oplopen, wat lichamelijke letsels kan veroorzaken. (Zorg er tevens voor dat jonge kinderen deze waarschuwing naleven.)

Gebruik de vloerstandaard niet als deze gebogen of vervormd is, om welke reden dan ook.

• Hierdoor kan het toestel omvallen en schade oplopen, wat lichamelijke letsels kan veroorzaken.

Blokkeer de ventilatiegaten niet. Zorg dat u de ruimte tussen de onderkant van het plasmascherm en het vloeroppervlak niet blokkeert wanneer u de vloerstandaard gebruikt.

• Dit kan resulteren in inwendige oververhitting met brand tot gevolg.

Niet gebruiken op plaatsen met een hoge vochtigheid.

• Na langdurig gebruik kan de vloerstandaard kromtrekken of vervormd raken, waardoor de kracht wordt verminderd. Hierdoor kan het toestel omvallen en schade oplopen, wat lichamelijke letsels kan veroorzaken.

Bij het installeren van het plasmascherm dient u te zorgen voor een ruimte van ten minste 10 cm boven en aan de zijkanten en 7 cm aan de onderkant van het plasmascherm.

• Daarmee voorkomt u oververhitting met mogelijke brand als gevolg.

Het installeren en verwijderen van de display van de vloerstandaard dient door twee personen te worden uitgevoerd.

• Dit om te voorkomen dat het plasmascherm valt en letsel veroorzaakt.

Zorg ervoor dat bij het opstellen alle schroeven goed vastgedraaid zijn.

• Als de montage niet correct is uitgevoerd, zal de vloerstandaard niet in staat zijn het gewicht van het scherm te dragen. Hierdoor kan het toestel omvallen en schade oplopen, wat lichamelijke letsels kan veroorzaken.

Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

• Het plasmascherm kan anders van de muur vallen en/of beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Plaats het op een stabiele, horizontale ondergrond.

• Als u dat niet doet, kan het toestel omvallen en schade oplopen, wat lichamelijke letsels kan veroorzaken.

Houd het toestel uit de buurt van direct zonlicht en verwarmingsapparatuur.

• Als u dat niet doet, kan dit kromtrekking, vervorming of verslechtering veroorzaken van materialen die kunnen leiden tot verlies van sterkte, waardoor het toestel omvalt of breekt en letsel kan veroorzaken.

Gebruik de bijgeleverde onderdelen die verhinderen dat het scherm omvalt, om het breedbeeld-plasmascherm te bevestigen.

• In het geval van een aardbeving of wanneer er kinderen op de vloerstandaard klimmen wanneer het plasmascherm erop geplaatst is, bestaat de kans dat het toestel omvalt, hetgeen tot lichamelijke letsels kan leiden.

Opmerkingen betreffende de opstelling op een vloerstandaard

♠ Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van het plasmascherm. ♠ Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur van de apparatuur niet hoger wordt dan 40°C. Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg.

Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor het plasmascherm, want het scherm kan verkleuren of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een verwarmingsradiator wordt geplaatst. 2) Reinig de vloerstandaard door deze schoon te vegen met een zachte droge doek (van katoen, flanel e.d.). Om hardnekkig vuil te verwijderen gebruikt u een sopje van wat neutraal wasmiddel, om daarna de steun goed af te drogen met een droge doek. Gebruik geen benzeen, thinner of meubelwas, aangezien die de deklaag kunnen doen afbladeren.

(Aanwijzingen voor het reinigen van het plasmaschem vindt u in de handleiding van het scherm. Als u een chemisch reinigingsdoekje gebruikt, volgt u de aanwijzingen behorend bij dat doekje.)

3) Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de vloerstandaard beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de afwerking aantasten.) 4) Het paneel van het plasmascherm is van glas. Oefen er geen grote druk op uit en stel het niet bloot aan harde aanrakingen.

Let op:

Deze vloerstandaard is alleen bedoeld voor plasmaschermen van Panasonic (zie pagina 57). Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel zijn met mogelijk letsel tot gevolg.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST.

PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF ERNSTIG

LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.

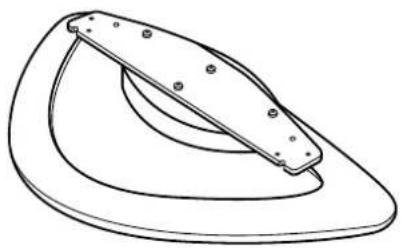

Onderplaat van de vloerstandaard (1)

B Insteelpen van de vloerstandaard (Een voor elke zijde, L (links) en R (rechts))

Installatieschroef voor de insteekpennen van de vloerstandaard (4)

M5X14 M5X30

Installatieschroef voor het toestel (4)

Klemnagel (1)

Onderdelen voor de valpreventie

① Riem voor de valpreventie (2)

② Schroef (2)

③ Houtschroef (2)

[De afbeeldingen in deze handleiding dienen slechts ter illustratie.]

Montageprocedure

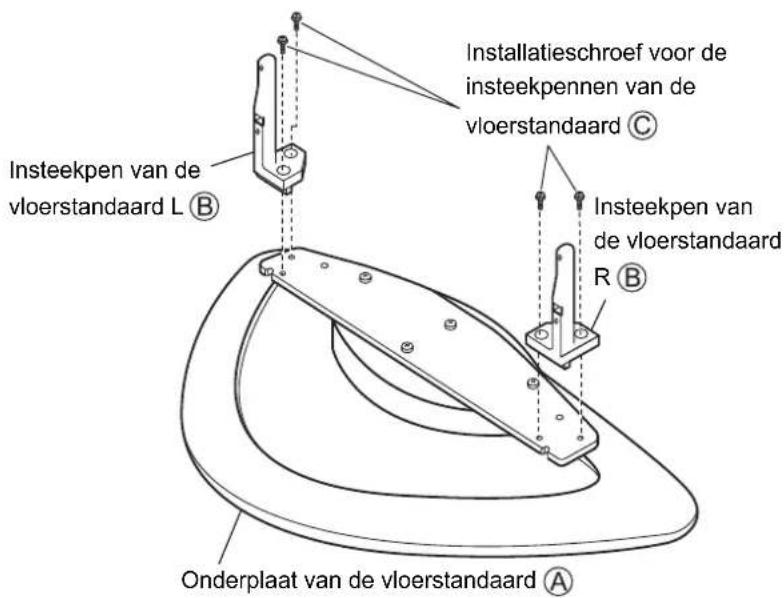

1. Monteer de vloerstandaard

Zorg dat u het oppervlak van de onderplaat van de vloerstandaard niet krast.

Lijn de onderplaat A van de vloerstandaard uit op de insteekpennen B links en rechts en gebruik de installatieschroeven voor de insteekpennen (4 schroeven) om de insteekpennen te bevestigen zoals weergegeven in het schema.

(Schroefkracht: 1,5-1,8 N·m)

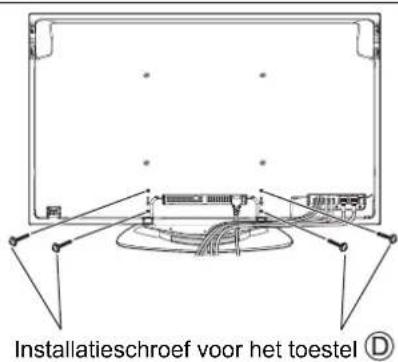

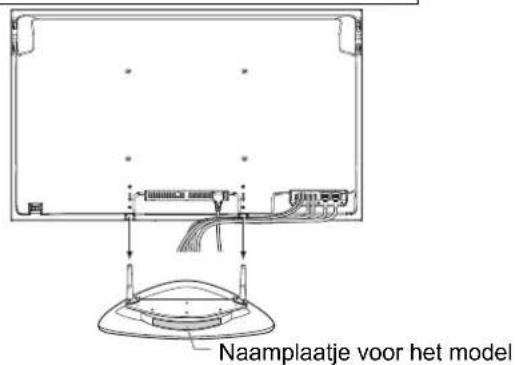

2. Installeer het plasmascherm

Plaats de gemonteerde vloerstandaard met de achterzijde (zijde waarop het naamplaatje van het model bevestigd is) naar u gericht, lijn het plasmascherm uit op de insteekpennen, steek de insteekpennen in het plasmascherm en maak het toestel vast met de installatieschroeven (4 schroeven). (Schroefkracht: 1,5-1,8 N·m)

Achterkant van het plasmascherm

Achterkant van het plasmascherm

Houd het toestel met de zijde waarop het naamplaatje voor het model is bevestigd naar u toe en steek de insteekpennen zo ver mogelijk in het plasmascherm.

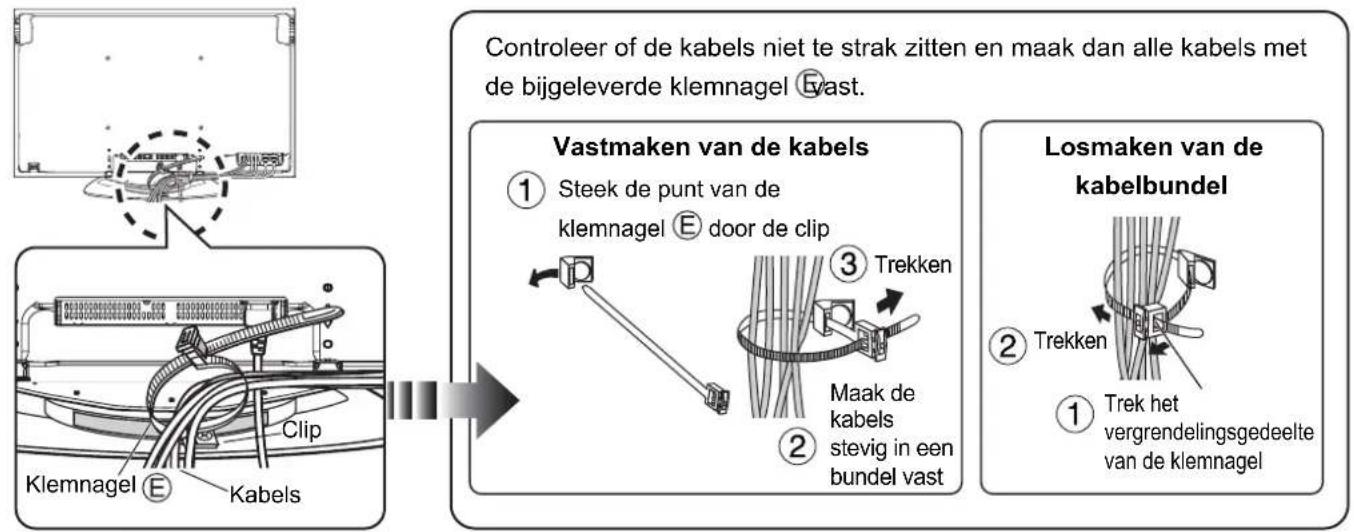

3. Sluit extra apparatuur en de voedingskabel aan

• Raadpleeg de handleiding van het plasmascherm voor meer informatie over kabelaansluitingen.
• Sluit de benodigde bekabeling aan voor de extra apparatuur, en steek een klemnagel (1 klemnagel) door de clip op de achterkant.
• Bundel de voedingskabel niet samen met andere draden en kabels.

Achterkant

4. Valpreventie voor het plasmascherm

Maak het plasmascherm vast aan de onderplaat en het muuroppervlak.

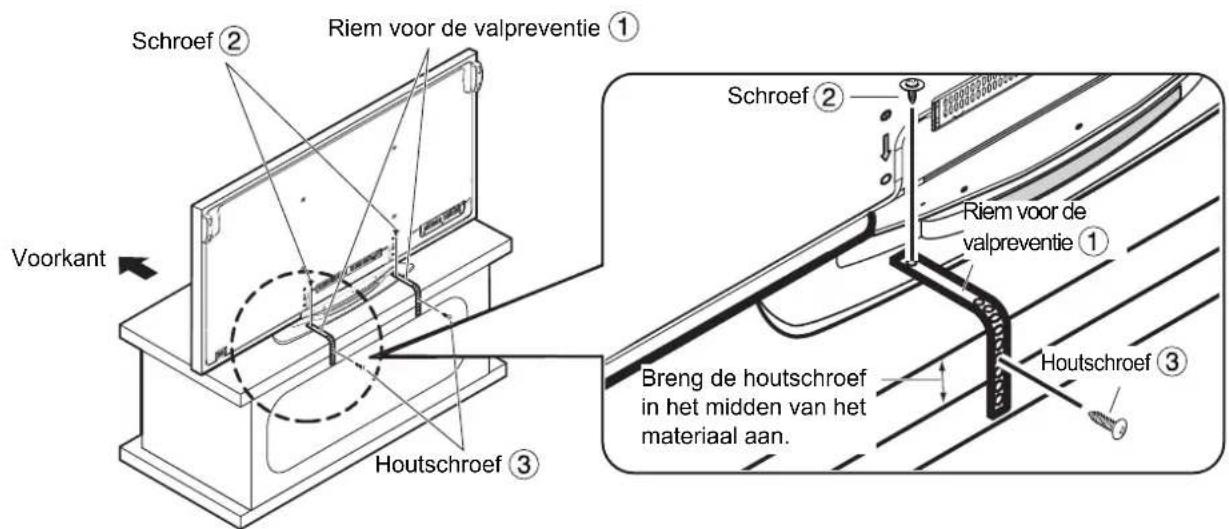

① De voetplaat bevestigen

Bevestig de riemen voor de valpreventie ① (2 riemen) aan de vloerstandaard met de schroeven ② (2 schroeven) via de schroefopeningen aan beide zijden aan de achterkant van de vloerstandaard, en gebruik de houtschroeven ③ (2 schroeven) om deze te bevestigen aan de vloerstandaard.

Wanneer u de onderplaat bevestigt, moet u de houtschroeven door de vooraf gemaakte openingen steken.

Als er geen vooraf gemaakte openingen zijn, boort u gaten in het midden van de breedte van de onderplaat. (Schroefkracht: 1,2 - 1,5 N·m)

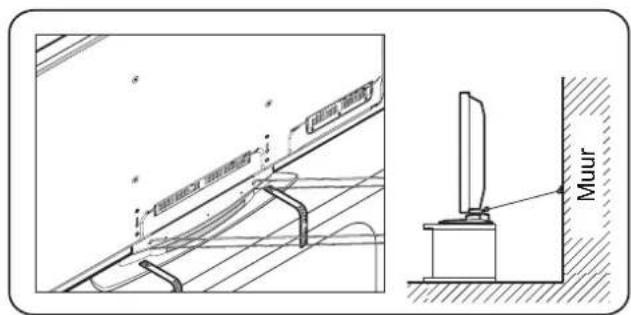

② Bevestigen aan de muur. Steek een stevig koord, touw of een ander in de handel verkrijgbaar item door de openingen aan beide zijden op de achterkant van de vloerstandaard en bevestig het koord, het touw, enz. vast aan een stevige muur of zuil.

[Veiligheidsredenen: gebruik altijd de toebehoren voor de valpreventie]

Het toestel kan omvallen bij een aardbeving, enz. Gebruik daarom altijd de toebehoren voor de valpreventie.

De details in dit gedeelte geven aan hoe u schade of letsels die door het kantelen of vallen van dit toestel veroorzaakt worden, kunt beperken. Er is echter geen garantie dat toebehoren voor de valpreventie effectief zullen zijn in alle situaties met aardbevingen.

Waarschuwing

Tekening met buitenafmetingen
