TYST20K - Tv PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Plasma-TV
Märke	Panasonic
Modell	TYST20K
Bildskärmsteknik	Plasma
Upplösning	Full HD (1920x1080)
Skärmstorlek	42 tum (uppskattning)
Strömförsörjning	220-240 V, 50/60 Hz
Krävt ventilationsutrymme	10 cm på sidorna, 7 cm bakom
Omgivningstemperatur vid drift	Under 40°C
Rengöring av chassit	Mjuk, torr trasa; utspätt neutralt rengöringsmedel vid behov
Rengöring av stativet	Mjuk, torr trasa; använd inte bensen eller thinner
Installation av stativet	Två personer krävs; åtdragningsmoment 1,5 till 1,8 N·m
Medföljande delar	Sockelbas, vertikala stöd (V/H), skruvar M5X14 och M5X30, kabelhållare, rotationsskyddsbälten, rotationsskyddsskruvar, träskruvar
Rotationsskydd	Fästs i vägg eller bas med medföljande bälten och skruvar
Säkerhetsföreskrifter	Montera inte isär stativet, stå inte på det, använd inte om det är deformerat
Exponering	Undvik direkt solljus och värmekällor
Reparationsbarhet	Index ej angivet

Vanliga frågor - TYST20K PANASONIC

Hur installerar man stativet till TV:n TYST20K?

Rikta in sockelbasen med de vertikala stöden (vänster och höger) och fäst dem med de 4 medföljande skruvarna. Dra åt med ett moment på 1,5 till 1,8 N·m. För sedan in stöden i plasma-TV:n och skruva fast de 4 fästskruvarna med samma moment.

Vilket utrymme behöver lämnas runt TV:n för ventilation?

Lämna minst 10 cm ovanför och på sidorna, och 7 cm bakom för att undvika värmeansamling som kan orsaka brand.

Hur rengör man stativet utan att skada det?

Använd en mjuk, torr trasa (bomull eller flanell). För envis smuts, gnugga med utspätt neutralt rengöringsmedel i vatten, torka sedan med en torr trasa. Använd aldrig bensen, thinner eller möbelvax.

Kan jag använda ett annat stativ än det medföljande?

Detta stativ är utformat uteslutande för kompatibla Panasonic plasma-TV-apparater. Använd inte andra stativ; det kan leda till att apparaten faller och orsaka skador.

Hur fäster man rotationsskyddsbältena?

Montera bältena på stativet med medföljande skruvar i de bakre hålen. Fäst sedan basen i väggen med träskruvarna. Dra åt med ett moment på 1,2 till 1,5 N·m.

Vad gör man om stativet är deformerat?

Använd inte ett böjt eller deformerat stativ. Det kan få apparaten att falla och orsaka skador. Byt ut det mot ett originalstativ.

Vilka försiktighetsåtgärder finns mot jordbävningar?

Använd alltid de medföljande fallsäkerhetstillbehören och fäst skärmen i väggen eller basen. Det minskar risken för välting eller fall vid jordbävning.

Kan jag montera skärmen på väggen?

Bruksanvisningen beskriver inte väggmontering. Använd ett kompatibelt professionellt väggfäste och se skärmens bruksanvisning för instruktioner.

Hur samlar man kablarna bakom TV:n?

För kablarna genom den medföljande kabelhållaren på basens baksida. Samla inte strömkabeln med andra kablar.

Var hittar man elektrisk effekt och förbrukning?

Denna information finns inte i stativets bruksanvisning. Se din Panasonic plasma-TV:s bruksanvisning för detaljerade specifikationer.

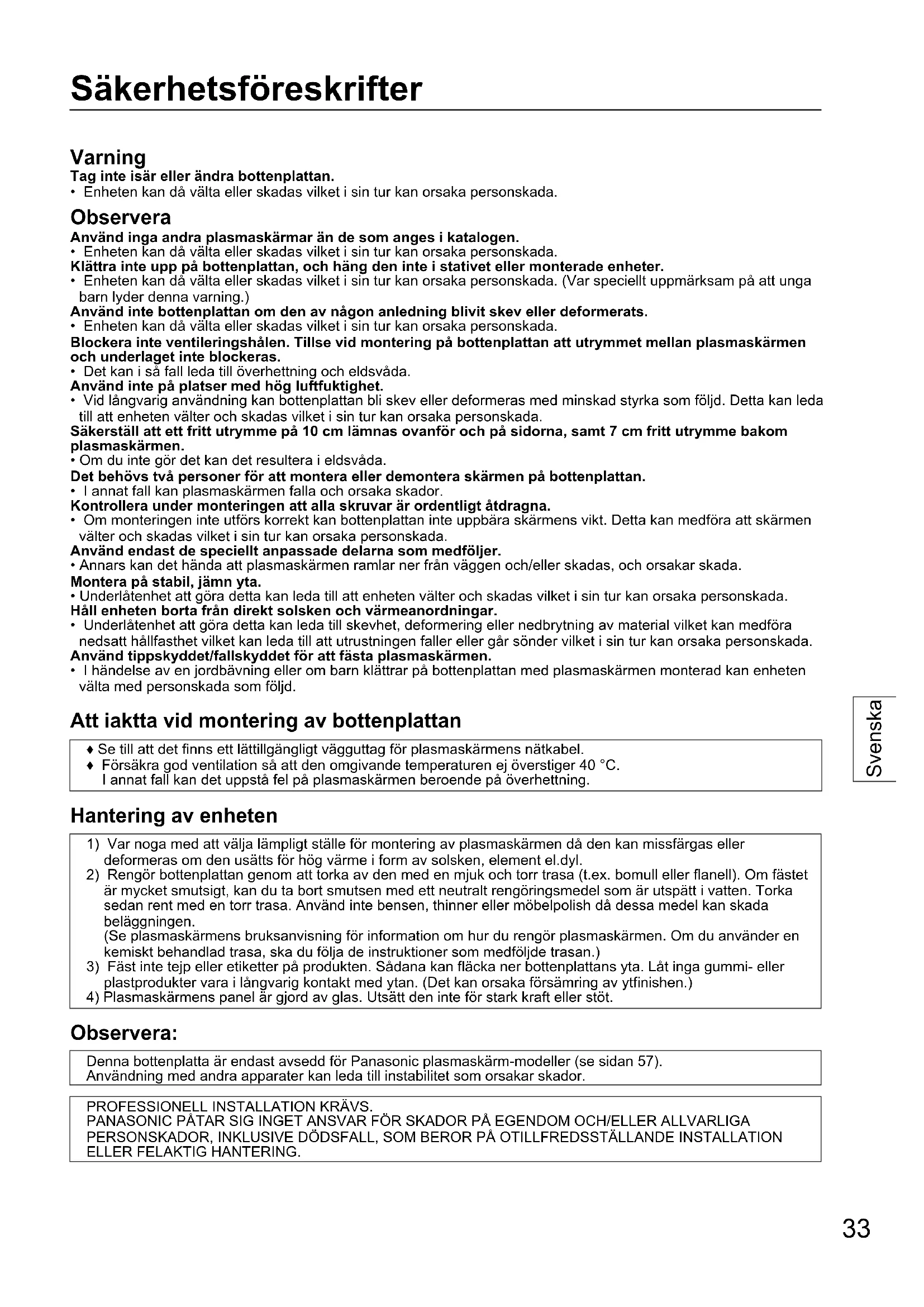

BRUKSANVISNING TYST20K PANASONIC

Ta inte isär eller ändra bottenplattan.

• Enheten kan då välta eller skadas vilket i sin tur kan orsaka personskada.

Observera

Använd inga andra plasmaskärmar än de som anges i katalogen.

• Enheten kan då välta eller skadas vilket i sin tur kan orsaka personskada.

Klättra inte upp på bottenplattan, och häng den inte i stativet eller monterade enheter.

• Enheten kan då välta eller skadas vilket i sin tur kan orsaka personskada. (Var speciellt uppmärksam på att unga barn lyder denna varning.)

Använd inte bottenplattan om den av någon anledning blivit skev eller deformerad.

• Enheten kan då välta eller skadas vilket i sin tur kan orsaka personskada.

Blockera inte ventilationshålen. Tillse vid montering på bottenplattan att utrymmet mellan plasmaskärmen och underlaget inte blockeras.

• Det kan i så fall leda till överhettning och eldsvåda.

Använd inte på platser med hög luftfuktighet.

• Vid långvarig användning kan bottenplattan bli skev eller deformerad med minskad styrka som följd. Detta kan leda till att enheten välter och skadas vilket i sin tur kan orsaka personskada.

Säkerställ att fritt utrymme på 10 cm lämnas ovanför och på sidorna, samt 7 cm fritt utrymme bakom plasmaskärmen.

• Om du inte gör det kan det resultera i eldsvåda.

Det behövs två personer för att montera eller demontera skärmen på bottenplattan.

• I annat fall kan plasmaskärmen falla och orsaka skador.

Kontrollera under monteringen att alla skruvar är ordentligt åtdragna.

• Om monteringen inte utförs korrekt kan bottenplattan inte uppbära skärmens vikt. Detta kan medföra att skärmen välter och skadas, vilket i sin tur kan orsaka personskada.

Använd endast de speciellt anpassade delarna som medföljer.

• Annars kan det hända att plasmaskärmen ramlar ner från väggen och/eller skadas, och orsakar skada.

Montera på stabil, jämn yta.

• Underlåtenhet att göra detta kan leda till att enheten välter och skadas, vilket i sin tur kan orsaka personskada.

Håll enheten borta från direkt solsken och värmeanordningar.

Underlåtenhet att göra detta kan leda till skevhet, deformering eller nedbrytning av material, vilket kan medföra nedsatt hållfasthet, vilket kan leda till att utrustningen faller eller går sönder, vilket i sin tur kan orsaka personskada.

Använd tippskyddet/fallskyddet för att fästa plasmaskärmen.

• I händelse av en jordbävning eller om barn klättrar på bottenplattan med plasmaskärmen monterad, kan enheten välta med personskada som följd.

Att iaktta vid montering av bottenplattan

♠ Se till att det finns ett lättillgängligt vägguttag för plasmaskärmens nätkabel. Försäkra god ventilation så att den omgivande temperaturen inte överstiger 40°C.

I annat fall kan det uppstå fel på plasmaskärmen beroende på överhettning.

1) Var noga med att välja lämplig plats för montering av plasmaskärmen. Den kan missfärgas eller deformeras om den utsätts för hög värme i form av solsken, element el.dyl. 2) Rengör bottenplattan genom att torka av den med en mjuk och torr trasa (t.ex. bomull eller flanell). Om fästet är mycket smutsigt, kan du ta bort smutsen med ett neutralt rengöringsmedel som är utspätt i vatten. Torka sedan rent med en torr trasa. Använd inte bensen, thinner eller möbelpolish, då dessa medel kan skada beläggningen.

(Se plasmaskärmens bruksanvisning för information om hur du rengör plasmaskärmen. Om du använder en kemiskt behandlad trasa, ska du följa de instruktioner som medföljde trasan.)

3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner bottenplattans yta. Låt inga gummi- eller plastprodukter vara i långvarig kontakt med ytan. (Det kan orsaka försämring av ytfinishen.) 4) Plasmaskärmens panel är gjord av glas. Utsätt den inte för stark kraft eller stöt.

Observera:

Denna produkt är endast avsedd för Panasonic plasmaskärm-modeller (se sidan 57).

Användning med andra apparater kan leda till instabilitet som orsakar skador.

PROFESSIONELL INSTALLATION KRAVS.

PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

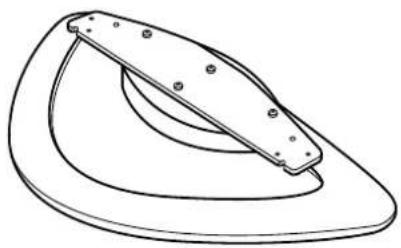

A Sockel (1)

B Pelare (En för varje sida, L (vänster) och R (höger))

C

M5X14 M5X30

Fästskruv för enhet (4) Fästskruv för kabelhållare (14)

Delar för tippskydd

① Tippskyddsband (2)

② Skruv (2)

③ Träskruv (2)

Bilderna som visas i den här bruksanvisningen är endast avsedda för illustrativa syften.

Monteringsprocedur

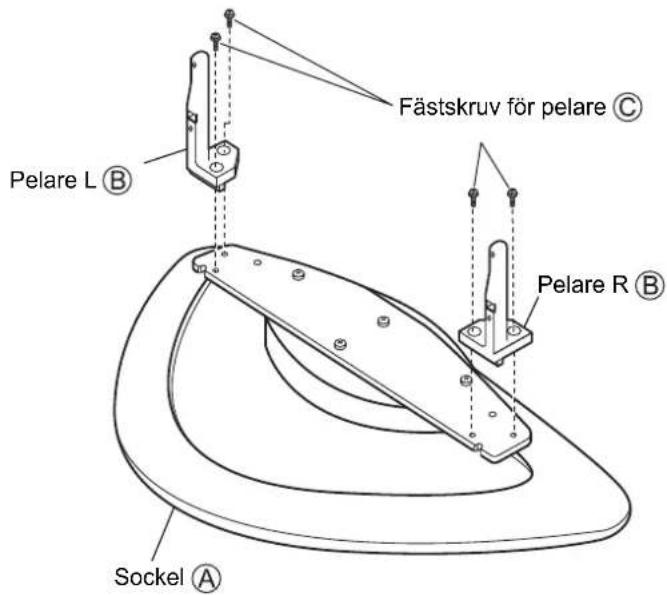

1. Montera bottenplattan

• Se till att du inte repar bottenplattans yta.

Passa in sockeln med pelarna på vänster och höger sida, och fäst pelarna med skruvarna

(4 skruvar) som visas på bilden.

(Åtdragningsmoment: 1,5 till 1,8 N·m)

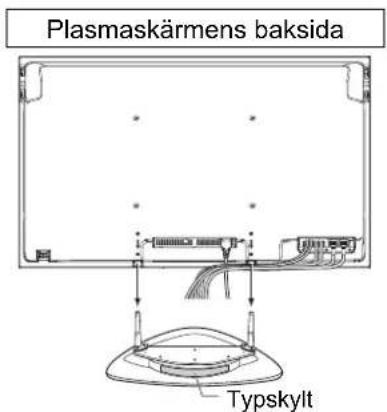

2. Montera plasmaskärmen

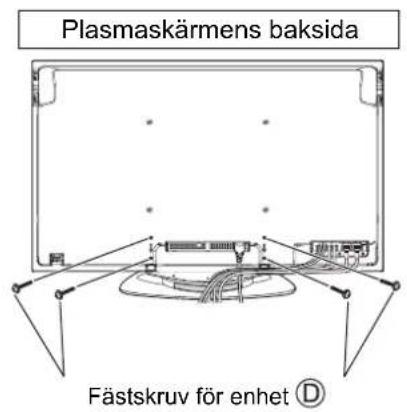

Placera den monterade bottenplattan med baksidan (sidan med typskylten) mot dig, passa in plasmaskärmen på pelarna och för in pelarna i plasmaskärmen. Sätt i och skruva fast fästskruvarna (4 skruvar). (Åtdragningsmoment: 1,5 till 1,8 N·m)

För in pelarna i plasmaskärmen så långt det går med den sida där typskylten sitter vänd mot dig.

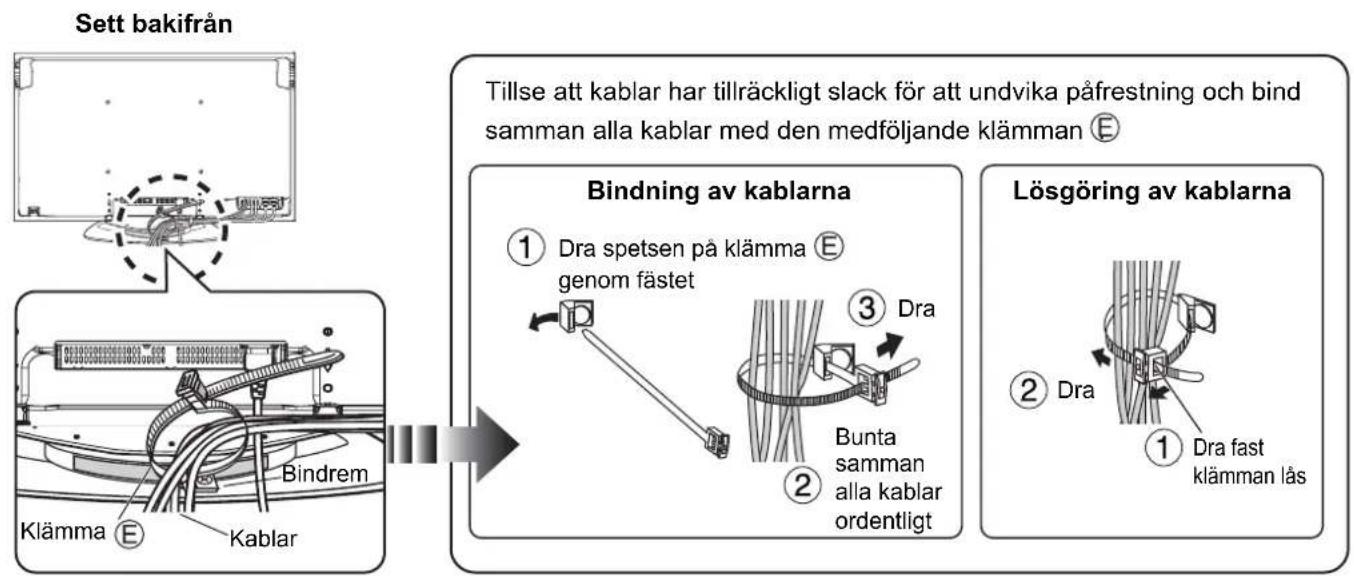

3. Anslutning av ytterligare utrustning och nätsladden

• För detaljer om kablarnas anslutningar, var god se bruksanvisningen för plasmaskärmen.
• Anslut erforderliga kablar för ytterligare utrustning, för en klämma (1 klämma) genom fästet på bottenplattans baksida, och bind samman samtliga ledare och kablar som visas på bilden.
• Dra inte nät sladden tillsammans med andra ledare och kablar.

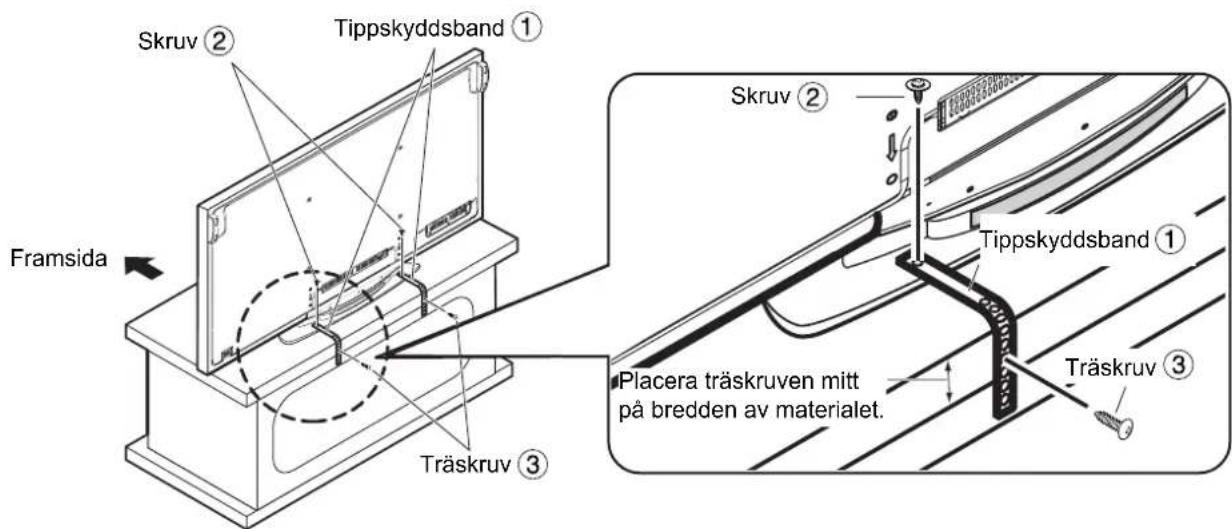

4. Tippskydd för plasmaskärm

• Förankra plasmaskärmen vid både underlaget och väggen.

① Förankring vid underlaget

Fäst tippskyddsremmarna (2 remmar) vid bottenplattan med skruvarna (2 skruvar) genom hålen i bottenplattan båda ändar, och använd träskruvarna (2 skruvar) för att förankra till underlaget. Vid förankring till underlaget ska träskruvarna föras in i de förberedda hålen.

Om inga förberedda hål finns, ska nya hål borras i centrum av underlagets tjocklek. (Åtdragningsmoment för skruvarna 21,2 till 1,5 N·m)

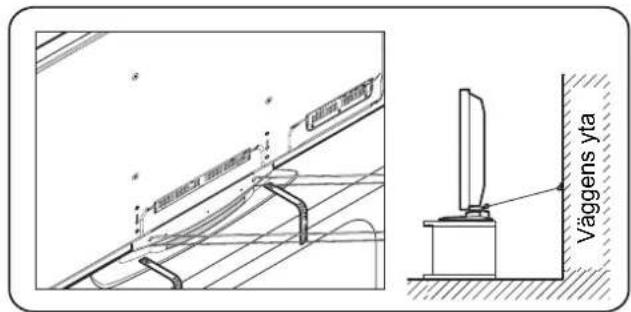

② Förankring till väggen

Trä ett starkt snöre, vajer eller annat liknande föremål genom hålen på båda sidor av bottenplattans baksida och förankra snöret vid en stadig vägg eller pelare.

[Använd alltid tipp-/fallskyddstillbehören som säkerhet]

Utrustningen kan välta vid en jordbävning od. Använd därför alltid tipp-/fallskyddstillbehören.

• Detaljerna i detta avsnitt visar hur skador som kan orsakas när en utrustning välter eller faller till följd av en jordbävning. Tipp-/fallskyddstillbehören kan emellertid inte garantera absolut skydd i alla jordbävningssituationer.
