Type de produit	Kit perceuse/visseuse à percussion sans fil compacte
Marque	DEWALT
Modèle	DCK421P3TQW
Tension nominale	18 V
Type de batterie	Li-Ion (2 batteries incluses, 4.0 Ah chacune)
Chargeur inclus	Oui, chargeur compatible (ex. DCB115)
Vitesse à vide (1ère/2ème)	0-550 tr/min / 0-2000 tr/min
Fréquence de percussion (1ère/2ème)	0-9350 cps / 0-34000 cps
Couple max. (dur/tendre)	70 Nm / 27 Nm
Capacité du mandrin	1,5 - 13 mm (sans clé)
Capacité de perçage (bois)	40 mm
Capacité de perçage (métal)	13 mm
Capacité de perçage (maçonnerie)	13 mm (avec percussion)
Poids (avec batterie)	~1,6 kg
Éclairage LED	Oui, 3 modes (faible, moyen, projecteur)
Crochet de ceinture	Oui, réversible
Variateur de vitesse	Oui, avec gâchette progressive
Frein	Oui, arrêt rapide du mandrin
Blocage de broche	Oui, pour changement d'accessoire à une main
Contenu du kit	1 perceuse/visseuse à percussion, 2 batteries 18V Li-Ion, 1 chargeur, 1 coffret de transport, 1 manuel
Garantie	3 ans (sous conditions)
Entretien	Nettoyer avec un chiffon humide et savon doux ; ne pas immerger ; aucune lubrification nécessaire

FOIRE AUX QUESTIONS - DCK421P3TQW DEWALT

Quelle est la capacité de perçage dans le béton ?

Avec le mode percussion, vous pouvez percer jusqu'à 13 mm dans la maçonnerie. Utilisez des mèches au carbure pour un résultat optimal.

Comment changer la vitesse de l'outil ?

Arrêtez complètement l'outil, puis faites coulisser le sélecteur de vitesse vers l'avant (vitesse 1, couple élevé) ou vers l'arrière (vitesse 2, vitesse élevée). Ne changez jamais de vitesse pendant que l'outil fonctionne.

Combien de temps faut-il pour recharger une batterie de 4.0 Ah ?

Avec le chargeur standard (par ex. DCB115), le temps de charge est d'environ 60 minutes. Les chargeurs plus rapides réduisent ce temps.

Puis-je utiliser des batteries d'autres marques avec cet outil ?

Non, utilisez uniquement des batteries DEWALT spécifiquement conçues pour cet outil. L'utilisation de batteries non compatibles peut endommager l'outil ou causer des accidents.

Comment installer le crochet de ceinture ?

Fixez le crochet de ceinture à l'aide de la vis fournie. Vous pouvez le placer sur le côté gauche ou droit de l'outil selon votre préférence (droitier/gaucher). Serrez fermement la vis.

Que faire si la batterie ne se charge pas ?

Vérifiez les voyants du chargeur : un clignotement jaune indique une suspension de charge (batterie trop chaude/froide). Si le voyant rouge ne s'allume pas, la batterie est peut-être défectueuse. Contactez le service après-vente DEWALT.

Le mandrin semble desserré, comment le resserrer ?

Assurez-vous que l'outil est arrêté et débranché. Tenez le manchon du mandrin d'une main et tournez-le dans le sens horaire tout en maintenant l'outil de l'autre main. Le mécanisme de verrouillage automatique doit s'engager.

Puis-je percer du métal avec cet outil ?

Oui, la capacité de perçage dans le métal est de 13 mm. Utilisez des mèches torsadées en acier rapide et appliquez un lubrifiant de coupe pour de meilleurs résultats.

Comment nettoyer l'outil ?

Débranchez la batterie. Nettoyez les parties non métalliques avec un chiffon humide et un savon doux. N'utilisez pas de solvants et n'immergez aucune pièce dans l'eau.

Quel type de mèche utiliser pour le bois ?

Pour le bois, utilisez des mèches hélicoïdales, à trois pointes ou des scies cloches. Adaptez la vitesse en fonction du diamètre.

MODE D'EMPLOI DCK421P3TQW DEWALT

no se evita, puis de provocar lesiones leves

o moderadas.

Collar de ajuste de par de torsion (Fig. A)

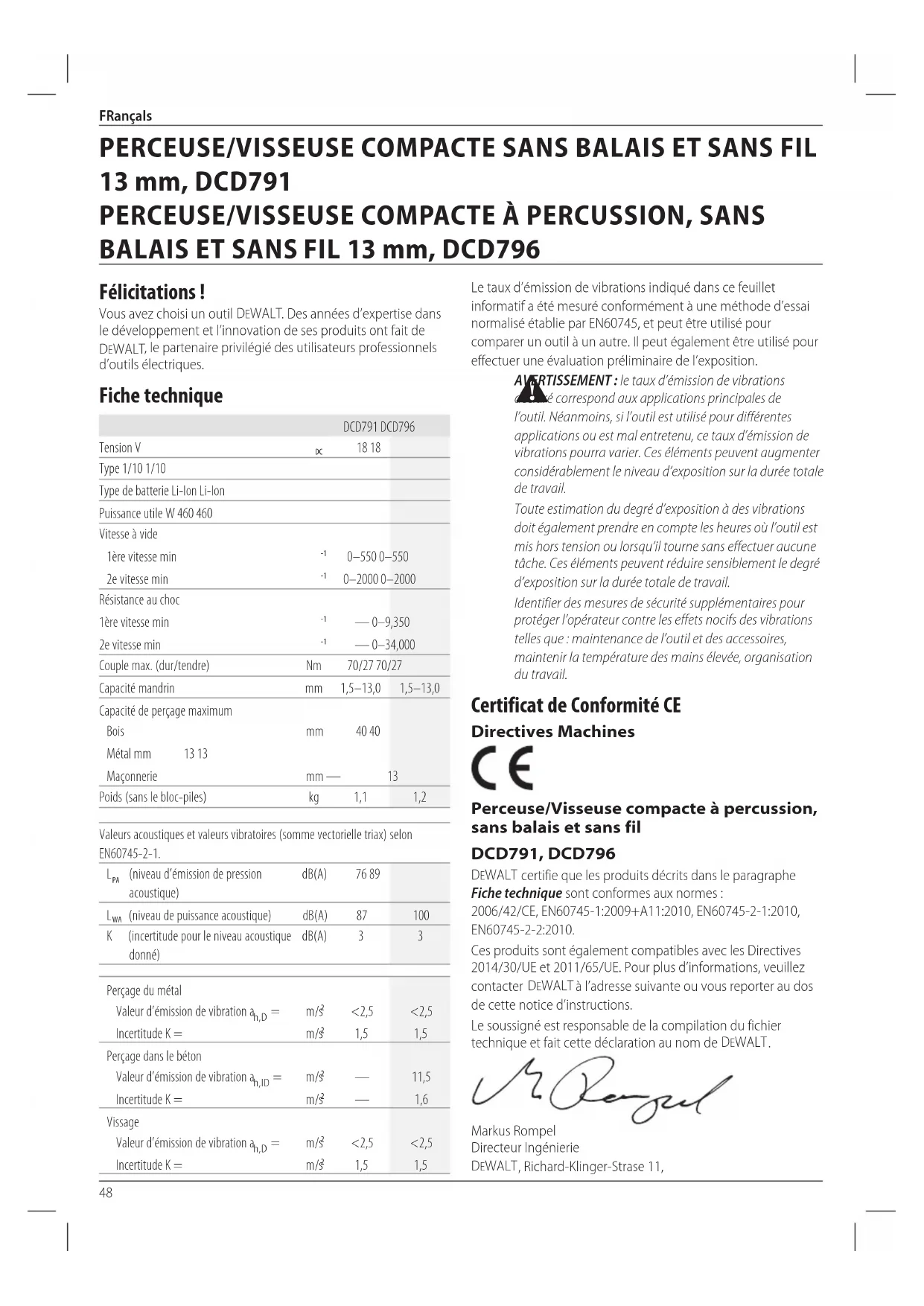

Vouaveschoisi un outil DFWALT. Des années d'expertise dans le développement et l'innovation de ses produits ont fait de DFWALT,le partenaire privilégie des utilisateurs professionnels d'outils electriques.

Fiche technique

	DCD791	DCD796
Tension V	DC	18 18
Type 1/10 1/10
Type de batterie Li-Ion Li-Ion
Puisance utile W 460 460
Vitesse à vide
1ère vitesse min	-1	0-550 0-550
2e vitesse min	-1	0-2000 0-2000
Résistance au choc
1ère vitesse min	-1	0-9,350
2e vitesse min	-1	0-34,000
Couple max. (dur/tendre)	Nm	70/27 70/27
Capacité mandrin	mm	1,5-13,0
Capacité de perçage maximum
Bois	mm	40 40
Métal mm 13 13
Maçonnerie	mm —	13
Poids (sans le bloc-piles)	kg	1,1

Valeurs acoustiques et valeurs vibratoires (somme vectorielle triax) selon EN60745-2-1.

LPA(niveau d'émission de pressionacoustique)		dB(A)	76 89
LWA(niveau de puissance acoustique)		dB(A)	87	100
K(incertitude pour le niveau acoustiquedonné)		dB(A)	3	3
Percage du métalValeur d'émission de vibration ah,D=Incertitude K=		m/s2	<2,5	<2,5
		m/s2	1,5	1,5
Percage dans le bétonValeur d'émission de vibration ah,ID=Incertitude K=		m/s2	—	11,5
		m/s2	—	1,6
VissageValeur d'émission de vibration ah,D=Incertitude K=		m/s2	<2,5	<2,5
		m/s2	1,5	1,5

Le taux d'émission de vibrations indiquedans ce feuillet informatif a ete mesure conformement a une methode d'essai normalise etablie par EN60745, et peut etre utilise pour comparer un ouil a un autre. Il peut egalement etre utilise pour effectuer une évaluation preliminaire de I'exposition.

AVERTISSEMENT: le taux d'émission de vibrations correspond aux applications principales de

l'outil. Néanmoins, si l'outil est utilisé pour différentes applications ou est mal entretenu, ce taux d'émission de vibrations pourrait varier. Ces éléments peuvent augmenter considérablement le niveau d'exposition sur la durée totale de travail.

Toute estimation du degré d'exposition à des vibrations doit également prendre en compte les heures où l'outil est mis hors tension ou lorsqu'il tourne sans effectuer aucune tâche. Ces éléments peuvent réduire sensiblement le degré d'exposition sur la durée totale de travail.

Identifier des mesures de sécurité supplémentaires pour protégger l'opérateur contre les effets nocifs des vibrations telles que : maintenance de l'outil et des accessoires, notamment la température des mains élevée, organisation du travail.

Certificat de Conformité CE

Directives Machines

Perceuse/Visseuse compacte à percussion, sans balais et sans fil

DCD791, DCD796

DEWALT certifie que les produits décrits dans le paragraphe Fiche technique sont conformes aux normes :

2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-1:2010, EN60745-2-2:2010.

Ces produits sont également compatibles avec les Directives 2014/30/UE et 2011/65/UE. Pour plus d'informations, veuillez contacter D'WALT à l'adresse suivante ou vous reporter au dos de cette notice d'instructions.

Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DEWALT.

Markus Rompel

Directeur Ingénierie

DEWALT, Richard-Klinger-Strase 11,

Piles Chargeurs/Durées de charge (minutes)
Cat # V	DC	Ah Poids (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1.05	270	140	90	60	90
DCB547	18/54	9,0/3,0	1.25	X
DCB181	18	1,5	0,35	70	35	22	22	22
DCB182	18	4,0	0,61	185	100	60	60	60
DCB183/B	18	2,0	0,40	90	50	30	30	30
DCB184/B	18	5,0	0,62	240	120	75	75	75
DCB185	18	1,3	0,35	60	30	22	22	22
DCB187	18	3.0	0.48	140	70	45	45	90

D-65510, Idstein, Allemagne 22.06.2017

AVERTISSEMENT: afin de réduire le risque de blessure, lisez le manuel d'instruction.

Définitions : consignes de sécurité

Les définitions ci-dessous décrivent le niveau de gravité de chaque mot signalétique. Lisez le manuel de l'utilisateur et soyez attentif à ces symboles.

DANGER: indique une situation dangereuse imminente, qu'elle n'est pas evitee, entrainera des blessures graves ou mortelles.

AVERTISSEMENT: indique une situation dangereuse cielle qui, si elle n'est pas evitee, pourrait entrainer des blessures graves ou mortelles.

ATTENTION: indique une situation dangereuse.
parrielle qui, si elle n'est pas evitee, pourrait entrainer des blessures minimes ou moderées.

AVIS: indique une praticque ne posant aucun risque de dommages corporels, mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

In que un risque d'electrocution.

In que un risque d'incendie.

Consignes de sécurité générales propres aux outils ELECTriques

AVERTISSEMENT: lire toutes les directives et consignes de sécurité. Tout manquement aux directives et consignes ci-incluses comporte des risques de décharges électriques, d'incendie et/ou de dommages corporels graves.

CONSERVER TOUTES CES DIRECTIVES ET CONSIGNES À TITRE DE RÉFERENCE

Le terme « outilélectrique » mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité - Aire de Travail

a) Maintainir I'aire de travail propre et bien éclairée. Les lieux sombres ou encombris sont propices aux accidents.

b) Ne pas utiliser un outil électricque dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammbables. Les outils électricques peuvent produit des étincelles qui pouraient enflammer toute émanation ou poussière ambiante.

c) Maintenir à l'ecart les enfants, ou toute autre personne, lors de l'utilisation d'un outil électrique. Toute distraction pourrait faire perdre la maitrise de l'appareil.

2) Sécurité - Électricité

a) La fiche électrique de l'outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d'adaptation avec un outil électrique mis à la terre (masse). L'utilisation de fiches d'origine et de prises appropriées réduira tout risque de décharges électriques.

b) Éviter tout contact corporel avec des éléments mis à la terre comme : tuyaux, radiateurs, cusinières ou réfrigerateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à la terre.

c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. Tout contact d'un outil électrique avec un liquide augmente les risques de décharges électriques.

d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protégier le cordon de toute source de chaleur, de l'huile, et de tout bord tranchant ou piece mobile. Les cordons endommages ou emmèlés augmentent les risques de décharges électriques.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser systématiquement une rallonge consue à cet effet. Cela diminuera tout risque de décharges électriques.

f) Si on ne peut éviter d'utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de décharges électriques.

3) Sécurité Individuelle

a) Rester systématiquement vigilant et faire preuve de jugement lorsqu'on utilise un outil électrique. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments.

FRançals

Tout moment d'inattention pendant l'utilisation d'un outil electrique comporte des risques de dommages corporels graves.

b) Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommages corporels.
c) Prévenir tout démarrage accidentel. S'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doit sur l'interrupteur ou brancher un outil électrique alors que l'interrupteur est en position de marche invite les accidents.
d) Retirer toute clé de réglage avant de démarrer l'outil. Une clé laissée sur une piece rotative d'un outil électrique comporte des risques de dommages corporels.
e) Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de很好地 maîtriser l'outil électrique en cas de situations imprévues.
f) Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l'écart des pièces mobiles, carils poursaient s'y faire prendre.
g) Lorsqu'un dispositif de connexion à un système de dépoussierage ou d'élimination est fourni, s'assurer qu'il est branché et utilise correctement. L'utilisation de ces dispositifs peut réduire les risques engendrés par les poussières.

4) Utilisation et Entretien des Outils Électriques

a) Ne pas forcer un outil electrique. Utiliser l'outil approprié au travail en cours. L'outil approprié effectuera un meilleur travail, de façon plus sure et à la vitesse pour laquelle il a été consu.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectieux. Toutapanéilldon'tinterrupteurest défectieuxest dangereux et doitetre réparé.
c) Debrancher la fiche du secteur et/ou la batterie de l'outil électrique avant d'effectuer tout réglage, de changer tout accessoire, ou avant de le ranger. Ces mesures préventives réduiront tout risque de démarrage accidentel de l'appareil.
d) Àprousutilisation,rangerlesoutilsélectriques hors de portée des enfants et ne permettre à aucune personne non familiere avec son fonctionnement (ou sa notice d'instructions)de l'utiliser.Les outils peuvent etre dangereux entre des mains inexperimentées.
e) Entretenir les outils electriques. Vérifier les pièces mobiles pour s'assurer qu'elles sont bien alignées et tournent librement, qu'elles sont en bon état et ne sont affectées d'aucune condition susceptible de

nuire au bon fonctionnement de l'outil. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils mal entretenus.

f) Maintenir tout organe de coupe propre et bien affuté. Les outils de coupe bien entretenus et affuétés sont moins susceptibles de se coincer et sont plus facies à contrôler.
g) Utiliser un outil electrique, ses accessoires, mèches, etc., conformément aux générées directives et suivant la manière prévue pour ce type particulier d'outil electrique, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation d'un outil electrique à des fins autres que celles prévues est potentiellement dangereuse.

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur spécifique par le fabricant. Un chargeur propre à un certain type de batterie peut creer des risques d'incendie lorsqu'utilise avec d'autres batteries.
b) Utiliser les outils electriques uniquement avec leur batterie spécifique. L'utilisation d'autres batteries compte des risques de dommages corporels ou d'incendie.
c) Avecutilisation,ranger la batterie a I'ecart d'objets metalliques,tels que trombones,pièces de monnaie, clés,clous,vis ou autres petits objets metalliques susceptibles de conduire I'electricité entre les bornes, car cela pose des risques de brûlures ou d'incendie.
d) Si utilise de façon abusive, la batterie pourrait perdre du liquide. Eviter alors tout contact. En cas de contact accidentel, rincer abondamment à l'eau claire. En cas de contact oculaire, rincer puis consulter immidiatement un medecin. Le liquide de la batterie peut engendrer irritation ou brûlures.

6) Réparation

a) Faire entretenir les outils electriques par un réparateur qualifié en n'utilisant que des pièces de rechange identiques. Cela permettra de préserver l'intégrité de l'utilé electrique et la sécurité de l'utilisateur.

Directives de sécurité additionnelles pour perceuses/visseuses à percussion

• Porter une protection pour l'ouie lors du perçage à percussion. L'exposition au bruit peut entrainer la perte de l'ouie.

• Utiliser les poignées auxiliaires, si fournies avec l'outil. La perte de contrôle peut entrainer des blessures.
  Tenez l'outil electrique au niveau des surfaces de prise isolées lorsque vous l'utilisez à des endroits ou l'accessoire de coupe pourrait enter en contact avec des fils cachés.. En touchant un fil sous tension, la charge electrique passée dans les parties métalliques de l'util electroportatif et il y a risque de chocolélectrique.

• Utilisez les pince ou un autre moyen pratique pour fixer et soutenir l'ouvrage sur une plateforme stable. Tenir l'ouvrage dans vos mains ou contre le corps le rend instable et peut conduire à une perte de contrôle.

• Portez des lunettes de sécurité ou d'autres protection pour les yeux. Les opérations de perçage et de perçage à percussion peuvent projeter des éclats. Les particules volantes peuvent provoquer des dégats permanents aux yeux.
• Les accessoires et l'outil peuvent chauffer pendant l'utilisation. Porter des gants pour les manipuler en cas de travail générant de la chaleur, comme le perçage et le perçage à percussion des métaux.
• Ne pas utiliser cet outil trop longtemps sans interruption. Les vibrations causées par l'action de percussion peuvent être dangereuses pour les mains et les bras. Utiliser des de gants pour une meilleure protection et limiter l'exposition en effectuant des pauses fréquentes.
• Les événuts d'aération recouvre souvent les pièces mobiles et doivent être évités. Les vêtements lâches, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles.

Risques résiduels

Malgré l'application de la réglementation de sécurité applicable et la mise en œuvre des dispositifs de sécurité, certains risques résiduels ne peuvent pas été évités. À savoir :

• Déficience auditive.
• Un risque de se coincer les doigts lors du remplacement des accessoires;
• Des risques pour la santé causés par la respiration de la poussière émanant du travail du bois;
• Un risque de blessures dues à la projection de particules;
  Risques de dommages corporels dus à un usage prolongé.

Sécurité électrique

Le moteur electrique a ete concu pour fonctionner sur une tension unique. Verifier systematiquement que la tension de la batterie correspond bien a la tension indiquee sur la plaque signaletique. Verifier egalement que la tension du chargeur correspond bien a la tension du secteur.

Votre chargeur DEWALT à double isolation est conforme à la norme EN60335; un branchement à la terre n'est donc pas nécessaire.

Si le cordon fourni est endommagé, le replacer par un cordon spécifique concu à cet effet, et disponible auprès du service après-vente DEWALT.

Toujours utiliser la fiche prescrite lors du remplacement du cable d'alimentation.

Type 11 pour la classe II

Type 12 pour la classe I

Conducteur de terre) -outils

En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Utilisation d'une rallonge

N'utiliser une rallonge qu'en cas de nécessite absolue. Utiliser une rallonge homologuée compatible avec la tension nominale du chargeur (consulter la Caracteristiques techniques). La section minimale du conducteur est de 1mm^2 pour une longueur maximale de 30m

En cas d'utilisation d'un dévidoir, dérouler systématique le cable sur toute sa longueur.

CONSERVEZ CES INSTRUCTIONS

Chargeurs

Les chargeurs DEWALT ne nécessitant aucun réglage et sont concus pour une utilisation la plus simple possible.

Consignes de sécurité importantes propres à tous les chargeurs de batteries

CONSERVEZ CES INSTRUCTIONS: ce manuel contient d'importantes consignes de sécurité et de fonctionnement concernant les chargeurs de batterie compatibles (consulter les Caractéristiques Techniques).

• Avant d'utiliser le chargeur, dire toutes les instructions et les marquages d'ajretissement sur le chargeur, le bloc batterie et le produit utilisant le bloc batterie.

AVERTISSEMENT: risque de chic. Ne pas laisser les quides pénétrer dans le chargeur. Risque de chic électrique.

AVERTISSEMENT : nous recommendons l'utilisation d'un enginelteur différentiel avec un seuil de déclenchement de 30mA ou moins.

ATTENTION: risque de brûture. Pour réduire le risque de blessures, ne charger que des batteries rechargeables DEWALT. Les autres types de batteries peuvent explomer et causer des blessures et des dégats.

ATTENTION: les enfants doivent être surveiller pour s'assoirrer qu'ils ne jouent pas avec l'appareil.

AVIS: sous certaines conditions, lorsque le chargeur est branché à l'alimentation électrique, les contacts de charge exposés à l'intérieur du chargeur peuvent être mis en court-circuit par un corps étranger. Les corps étrangers de nature conductrice tels que, mais ne se limitant pas à, la laine d'acier, le papier aluminium ou toute accumulation de particules métalliques doivent être tenus éloignés des cavités du chargeur. Débranchez toujours le chargeur de la prise lorsqu'il n'y a pas de pack batterie dans la cavité. Débranchez le chargeur avant de le nettoyer.

• NE PAS tenter de charger le bloc batterie avec un chargeur différent de ceux indiqués dans ce manuel. Le chargeur et le bloc batterie sont spécifiquement concus pour fonctionner ensemble.
• Ces chargeurs ne sont pas prévus pour d'autres utilisation que la charge des batteries rechargeables DEWALT. Toutte autre utilisation peut causeur un risque d'incendie, de chic electrique ou d'électrocution.
• Ne pas exposer le chargeur à la pluie ou à la neige.

FRANÇAIS

• Pour débrancher le chargeur, tirer sur la fiche et non sur le cordon. Cela réduira le risque de début à la fiche et au cordon.
• S'assurer que le cordon est place de sorte qu'on ne puisse pas marcher dessus, trabucher ou l'endommager d'une autre manière.
• Ne pas utiliser de rallonge sauf si cela est absolument nécessaire. Toute'utilisation propre d'une rallonge peut causeur un risque d'incendie,de chic electrique ou d'électrocution.
• Ne placez aucun objet sur le chargeur et ne le placez pas sur une surface molle qui pourrait obstruer les fentes d'aération et entrainer une chaleur interne excessive. Éloignez le chargeur de toute source de chaleur. Le chargeur est aéré par des fentes au-dessus et au-dessous du boîtier.
• Ne pas utiliser un chargeur ayant un cordon ou une fiche endommages—les faires replacer immédiatement.
• Ne pas utiliser le chargeur s'il a reçu un choc violent, s'il est tombé, ou s'il a été autrement endommagé de chaque manière que ce soit. Apporter le chargeur à un centre de réparation/agré.
• Ne pas démonter le chargeur; l'apporter à un centre de réparation/agréé lorsqu'un entretien ou une réparation est nécessaire. Un chargeur mal réassemblé peut entrainer un risque de chic electrique, d'électrocution ou d'accidie.
• Si le cordon d'alimentation est endommagé, il doit être remplace immédiatement par le fabricant, un agent de réparation ou une personne qualifiée similaire pour éviter tout risque.
• Debrancher le chargeur de la prise secteur avant de proceder à son nettoyage. Cette précaution réduira le risque de chic electrique. Le retrait du bloc batterie ne réduira pas les risques.
• NE JAMAIS tenter de relier 2 chargeurs ensemble.
  Le chargeur est concu pour etre alimentete en courant electrique domestique standard 230 V. Ne pas essayer de I'utiliser avec n'importe quelle autre tension Cette directive ne concerne pas le chargeur pour vehicule.

Recharger une batterie (Fig. B)

1. Branchez le chargeur dans une prise appropriée avant d'insérer le bloc-batterie.
2. Insérez le bloc-batterie 10 dans le chargeur en vous assurant qu'il soit parfaitement bien en place. Le voyant rouge (charge) clignote de façon répetée pour indiquer que le processus de charge a commencé.
3. La fin de la charge est indiquée par levoyant rouge restant fixe en continu. Le bloc-batterie est alors complètement recharge et il peut soit être utilisé, soit être laissé dans le chargeur. Pour-retirer le bloc-batterie du chargeur, enforcez le bouton de libération de la batterie 11 sur le bloc batterie.

REMARQUE: Pour garantir les meilleures performances et la durée de vie des blocs-batteries Li-lon, rechargez-les complètement avant la première utilisation.

Fonctionnement du chargeur

Consultez les indicateurs ci-dessous pour connaître l'etat de charge du bloc-batterie.

Indicateurs de charge
charge en cours	- - - - -
pleinement chargée	- - - - -
suspension de charge*	- - - - -

• Levoyant rouge continue à clignoter, mais unvoyant jaune s'allume durant cette opération. Lorsque la batterie a retrouvé une température appropriée, levoyant jaune s'éteint et le chargeur reprend la procédure de charge.

Les chargeurs compatibles ne rechargent pas un bloc batterie defectueux. Le chargeur indique que la batterie est defectueuse en refusant de s'allumer ou en affichant le dessin clignotant indiquant un probleme sur le bloc ou le chargeur.

REMARQUE: cela peut également signifier un problème sur un chargeur.

Si le chargeur indique un problème, portez le chargeur et le bloc batterie pour un test dans un centre d'assistance/agree.

Délai Bloc chaud/froid

Lorsque le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un délai Bloc Chaud/Froid, suspendant la charge jusqu'à ce que la batterie ait atteint la température ajustate. Le chargeur passe ensuite directement en mode Charge. Cette fonctionnalité permet une durée de vie maximale de la batterie.

Un bloc-batterie froid se recharge à une cadence plus lente qu'un bloc-batterie chaud. Le bloc batterie se charge à ce taux réduit pendant tout le cycle de charge et n'atteint pas le niveau de charge maximum même si la batterie se réchauffe.

Le chargeur DCB118 est équipé d'un ventilateur concu pour refroidir le bloc-batterie. Le ventilateur se met automatiquement en marche si le bloc-batterie a besoin d'être refroidi. Ne faites jamais fonctionner le chargeur si le ventilateur ne fonctionne pas correctement ou si les fentes d'airation sont bouchées. Ne laissiez pénétrer aucun corps étranger à l'intérieur du chargeur.

Système de protection électronique

Les outils XR Li-Ion sont concus avec un système de protection électronique qui protège la batterie des surcharges, surchauffes ou d'être complètement décharge.

L'outil s'esteint automatiquement si le système de protection electronique se déclenché. Si cela se produit, place la batterie ion lithium sur le chargeur jusqu'à ce qu'elle soit complètement rechargée.

Fixation murale

Ces chargeurs sont conçus pour être fixés au mur ou pour être posés à la verticale sur une table ou un établi. En cas de fixation au mur, placez le chargeur pres d'une prise électrique et loin d'un coin ou de toute autre obstacle qui pourrait:gérer le flux d'air. Utilisez l'arrière du chargeur comme gabarit pour l'emplacement des vis au mur. Fixez le chargeur à l'aide de vis pour cloisons sèches (achetées séparément) d'au moins

25,4 mm de long avec un diamètre de tete de 7 et 9 mm, visées dans du bois à une profondeur optimale laissant resortir environ 5,5 mm de la vis. Alignez les fentes à l'arrête du chargeur avec les vis qui dépassent et insérez-les complètement ces dernières dans les fentes.

Consignes de nettoyage du chargeur

AVERTISSEMENT: risque de chocol. Debranche le ouigeur de la prise de courant avant le nettoyage.

La saleté et laGRAISSPeuventetreeliminéesde l'extérieur du chargeur avec un chiffon ou une brosse souplenon métallique.Nutilisez ni eau,ni autre solution de nettoyage.Nlaissez jamais aucun liquide pénétrer àl'intérieur de I'appareil et n'immergez jamais aucune pièce de I'appareil dans aucun liquide.

Batteries

Consignes de sécurité importantes propres à toutes les batteries

Pour commander une batterie de rechange, s'assurer d'inclure son numero de catalogue et sa tension.

La batterie n'est pas totalement chargée en usine. Avant d'utiliser la batterie et le chargeur, dire les consignes de sécurité ci-dessous. Puis suivre la procEDURE de charge ci-après.

LIRE TOUTES CES CONSIGNES

• Ne pas charger ou utiliser une batterie dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Insérer ou retarder le bloc-pile du chargeur peut enflammer la poussière ou des émanations.
• Ne jamais force le bloc batterie dans le chargeur.
  Ne modifier le bloc batterie d'aucune manière que ce soit pour le faire entrer sur un chargeur incompatible, car le bloc batterie peut se casser et causer de graves blessures.
• Charger le bloc batterie uniquement dans les chargeurs DEWALT.
• NE PAS l'éclabousser ou l'immerger dans l'eau ou d'autres liquides.
• Ne pas ranger ou utiliser l'outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40^ (104 F) ( comme dans les remises extérieures ou les batiments métalliques l'étée).
• Ne pas incinerer la batterie même si elle est sévèrement endommagée ou complètement usageé, car elle pourrait exploser au contact des flammes. Au cours de l'incinération des batteries au lithium-ion, des vapeurs et matières toxiques sont dégagées.
• En cas de contact du liquide de la batterie avec la peau, la rincer immédiatement au savon doux et à l'eau claire. En cas de contact oculaire, rincer l'eel ouvert à l'eau claire une quinzaine de minutes, ou jusqu'à ce que l'irritation cesse. Si des soins Médicaux sont nécessaires, noter que l'électrolyte de la batterie est composé d'un mélange de carbonates organiques liquides et de sels de lithium.
• Le contenu des cellules d'une batterie ouverte pourrait causer une irritation des voies respiratoires. Dans cette

éventualité, exposer l'individu à l'air libre. Si les symptômes persistent, consulter un médecin.

AVERTISSEMENT: risques de brûlures. Le liquide de la vie pourrait s'enflammer s'il est exposé à des étincelles ou à une flamme.

Avertissement: ne jamais tenter d'ouvrir le bloc batterie pour chaque raison que ce soit. Si le boitier du bloc batterie est fissure ou endommagé, ne pas l'insérer dans un chargeur Ne pas écraser, laisser tomber, ou endommager le bloc batterie. Ne pas utiliser un bloc batterie ou un chargeur ayant reçu un chic violent, étant tombé, ayant été écrasé ou endommagé de chaque façon que ce soit (par ex. perché par un clou, frappé d'un coup de marteau, piétiné). Risque de chic électrique ou d'électrocution. Les blocs batterie endommages doivent être renvoyés à un centre de réparation pour y être recyclés.

AVERTISSEMENT: risque d'incendie. Ne rangez et ne portez pas le bloc-batterie s'il est possible que des objets metalliques entrent en contact avec les bornes de la batterie. Ne placez par exemple pas le bloc-batterie dans des tabliers, poches, boites a outils, boites de kits d'accessoires, tiroirs, etc. en presence de clous, vis, clés, etc.

ATTENTION: après utilisation, ranger l'outil, à plat, sur une surface stable la où il ne pourrait ni faire tomber ni faire trabucher personne. Certains outils équipés d'un gros bloc batterie peuvent tener à la verticale sur celui-ci, mais manquent alors de stabilité.

Transport

AVERTISSEMENT: risque d'incendie. Le transport des batteries peut cause un incendie si les bornes de la batterie entrent accidentellement en contact avec des materiaux conducteurs. Lors du transport des batteries, assurez-vous que les bornes de la batterie sont protégées et bien isolées des materiaux avec lesquels elles pouraient entraer en contact et qui pourrait provoquer un court-circuit.

Les batteries DEWALT sont conformes à toutes les réglementations d'expédition applicables comme prescrit par les normes industrielles et juridiques qui incluent les recommendations de l'ONU pour le transport des marchandises dangereuses, les réglementations relatives aux marchandises dangereuses de l'International Air Transport Association (IATA), les réglementations de l'International Maritime Dangerous Goods (IMDG) et l'accord européen concernant le transport international de marchandises dangereuses sur route (ADR). Les cellules et les batteries ion lithium ont été testées conformément à la section 38,3 des recommendations de l'ONU pour les tests et critères relatifs au transport des marchandises dangereuses.

Dans la plupart des cas, l'envoi d'un bloc-batterie DEWALT ne sera pas soumis à la classification reglementée de classe 9 pour les matières dangereuses. En règle générale, seuls les envois contenant une batterie Lithium-lon d'une énergie nominale supérieure à 100 Watts/heure (Wh) nécessitant une expedition

FRANÇAIS

reglementee de classe 9. L'energie nominale en Watts/heure de toutes les batteries Lithium-lon est indiquée sur l'emballage. De plus, en raison de la complexité de la reglementation, DFWALT ne recommende pas l'expédition aérienne de blocs-batteries seuls, peu importe le wattage/heure nominal. Les envois d'outil avec batterie (kit combiné) peuvent etre faits par avion si le wattage/heure nominal du bloc-batterie n'excède pas 100 Wh. Que l'expédition soit exemplée ou reglementee, l'expéditeur a la responsabilité intégrale de consulter les dernières réglementations relatives à l'emballage, à l'étiquetage/au marquage et aux exigences de documentation. Les informations fournies dans cette section du manuel sont fournies en bonne fois et sont considérées précises au moment de la réduction de ce document. Toutefois, aucune garantie explicite ou implicite ne peut etre fournie. L'acheteur a la responsabilité de s'assurer que ses activités sont conformes aux réglementations applicables.

Transport de la batterie FLEXVOLTTM

La batterie FLEXVOLTTM DFWALT dispose de deux modes :

Utilisation et Transport.

Mode Utilisation : Lorsque la batterie FLEXVOLT™ est seule ou dans un produit DEWALT 18V, elle fonctionne comme une batterie de 18 V. Lorsque la batterie FLEXVOLT™ est dans un produit 54V ou 108V (deux batteries de 54V), elle fonctionne comme une batterie de 54V.

Mode Transport: Lorsque le cache est fixé sur la batterie FLEXVOLT™, elle est en mode Transport. Gardez le cache en place pour expédier la batterie.

En mode Transport, les chaines des cellules sont déconnectées electromquement à l'intérieur du bloc pour en faire 3 batteries de plus faible wattage-heure (Wh)

comparées à une seule batterie au wattage-heure plus élevé. Le fait de répartir l'énergie consommée du bloc en 3 batteries peut exempler le bloc de certaines reglementations en matière de transport qui sont imposées pour les batteries dont l'énergie consommée est plus élevé.

La puissance en Wh pour le transport peut par exemple etre de 3x36Wh, représentant 3 batteries de 36 Wh chacune.La

Exemple de marquage pour l'utilisation et le transport

Use: 108 Wh

Transport:3x36 Wh

puissance d'utilisation en Wh peut etre de 108 Wh (sous entendue, 1 batterie).

Recommendations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l'abri de toute lumière solaire directe et de tout excès de température. Pour des performances et une durée de vie optimales, entreposer les batteries à température ambiente après utilisation.
2. Pour un stockage prolongé, il est recommandé de conserver la batterie complètement chargée dans un lieu frais et sec, hors du chargeur pour de更好地 résultats.

REMARQUE: les blocs batterie ne doivent pas etre stockés complètement decharges. Le bloc batterie devra etre recharge avant l'utilisation.

Étiquettes sur le chargeur et la batterie

En plus des pictogrammes utilisés dans ce manuel, les étiquettes sur le chargeur et le bloc batterie peuvent montré les pictogrammes suivants:

Lire la notice d'instructions avant toute utilisation.

ConsulterlaFiche technique pour les temps de charge.

Ne pasmettre en contact avec des objets conducteurs.

Ne pas recharger une batterie endommagée.

Ne pas exposer à l'eau.

Remplacer systématiquement tout cordon endommage.

Recharger seulment entre 4^ et 40^

Utiliser uniquement à l'intérieur.

Mettre la batterie au rebut conformément à la reglementation en matière d'environnement.

Recharger les blocs batterie DEWALT uniquement avec les chargeurs DEWALT appropriés. La recharge des blocs batterie différents des batteries DEWALT appropriées avec un chargeur DEWALT peut entrainer leur explosion ou d'autres situations dangereuses.

Ne jetez pas le bloc batterie au feu.

UTILISATION (sans cache de transport). Example: Puissance en Wh de 108 Wh (1 batterie de 108 W). TRANSPORT (avec cache de transport intégré). Example: Puissance en Wh de 3 x 36 Wh (3 batteries de 36 Wh).

Type de Batterie

Le DCD791 et le DCD796 fonctionnent avec un bloc batterie de 18 Volts.

Ces blocs batterie peuvent etre utilisés:DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547.Consultez les Caracteristiques techniques pour plus d'informations.

Contenu de l'emballage

Ce carton comprehend:

1 Perceuse/visseuse ou 1 perceuse/visseuse à percussion
1Chargeur
1 Bloc batterie Li-ion (C1, D1, L1, M1, P1, S1, T1, X1 modeles)
2 Blocs batterie Li-Ion (C2, D2, L2, M2, P2, S2, T2, X2 modeles)
3 Blocs batterie Li-Ion (C3, D3, L3, M3, P3, S3, T3, X3 modeles)
1 Coffret de transport
1 Manuel d'instructions
1 manuel d'utilisation de l'application Tool Connect (modèle B)

REMaRQUE: les batteries, les chargeurs et les coffrets de transport ne sont pas fournis avec les modetes N. Les batteries et les chargeurs ne sont pas fournis avec les modetes NT. Les modetes B integrent des batteries avec fonction Bluetooth®.

REMaRQUE : la marque et les logos Bluetooth® sont des marques déposées apparanten à Bluetooth®, SIG, Inc. et DEWALT les utilise sous licence. Les autres marques et noms commerciaux appartiennent à leur propriétaires respectifs.

• Verifier que l'appareil et ses pièces ou accessoires n'ont pas été endommages lors du transport.
• Prendre le temps de dire attentivement et comprendre cette notice d'instructions avant toute utilisation de l'appareil.

Étiquettes sur l'appareil

On trouve les diagrammes suivants sur l'outil:

Lire la notice d'instructions avant toute utilisation.

Rayonnement visible. Ne pas exposer à la lumière.

Emplacement de la Date Codée de Fabrication (Fig. A)

La date codée de fabrication 16, qui comprend aussi l'année de fabrication, est imprimée sur le boitier.

Exampie :

2017 XX XX

Année de fabrication

Description (Fig. A)

AVERTISSEMENT: ne jamais modifier l'outil électrique en un de ses composants. Il y a risques de dommages corporels ou matériels.

1 Declencheur
2 Bouton de contrôle vissage/devissage
3 Collier de serrage
4 Selecteur de vitesse
5 Eclairage
6 Mandrin auto-serrant
7 Crochet pour courroie
8 Vis de montage
9 Attache pour embout

10 Bloc-batteries
11 Bouton de dégagement de batterie
12 Interrupteur de la lumière de travail

Utilisation Prévue

Ces perceuses/visseuses à percussion sont conçues pour les applications professionnelles de percage, de percage à percussion et de vissage.

nEPas les utiliser en milieu humide ou en presence de gaz ou de liquides inflammbables.

Ces perceuses/visseuses à percussion sont des outils électriques professionnelnels.

nEPas les laisser a la portee des enfants. Une supervision est nécessaire aprous de tout utiliseur non experimenté.

• Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacité physiques, sensorielles ou mentalales sont réduites ou qui manquent d'expérience ou d'aptitudes, sauf si ces personnes sont surveillées par une autre personne responsable de leur sécurité. Ne jamais laisser les enfants seuls avec ce produit.

MONTAGE ET RÉGLAGES

AVERTISSEMENT: pour réduire tout risque de l'imagnes corporels graves, arrêté et déconnecter la batterie avant tout réglage ou avant de retireur ou installer toute piece ou tout accessoire.

Tout demarrage accidentel pourrait cause des dommages corporels.

AVERTISSEMENT:utiliser exclusivement des batteries et 1peurs DEWALT.

Insertion et retrait du bloc batterie de l'outil (Fig. B)

REMaRQUE: pour un résultat optimal, assurez-vous que le bloc batterie 10 est complètement charge.

Pour installer le bloc batterie dans la poignée de l'outil

1. Alignez le bloc batterie 10 avec le rail à l'intérieur de la poignée de l'outil (Fig. B).
2. Faites-le coulisser dans la poignée jusqu'à ce qu'il soit correctement logé dans l'outil et vérifie qu'il ne se libéré pas.

Pour démonter le bloc batterie de l'outil

1. Appuyer sur le bouton de libération de la batterie 11 et tirer fermement le bloc batterie hors de la poignée de l'outil.
2. Insérer le bloc batterie dans le chargeur comme déscrit dans la section du chargeur de ce manuel.

Témoin de charge des blocs batterie (Fig. B)

Certains blocs batterie DEFWALT incluant un témoin de charge composé par trois voyants verts qui indiquent le niveau de charge restant dans le bloc batterie.

FRangals

Pour activer le témoin de charge, maintainir enforcé le bouton du témoin de charge. Une combinaison de trois voyants vert s'allume pour indiquer le niveau de charge restant. Lorsque le niveau de charge de la batterie est au-dessous de la limite utilisable, le témoin de charge ne s'allume pas et la batterie doit être rechargée.

REMaRQUE: le témoin de charge est uniquement une indication de la charge restant dans le bloc batterie. Il n'indique pas la fonctionnalité de l'outil et peut être sujet à des variations selon les composants du produit, la température et l'application de l'utilisateur final.

Gachette et variateur de vitesse (Fig. A)

Pourmettre l'outil en marche,appuyer sur la gachette 1. Relacherl'interrupteur pour arreter l'outil,votrecoutil estequipe d'un frein.Lemandrin s'arrertera des que l'interrupteur sera complètementrelaché.

REMaRQUE: une utilisation continue avec une gamme de vitesse variable n'est pas recommandee. Cela peut endommager le selecteur et doit doncetre evite.

Bouton de contrôle droite/gauche (Fig. A)

Un bouton de contrôle croite/gauche 2 déterminé la rotation de l'outil et sert également de bouton de déblocage.

Pour selectionner la rotation vers la droite, relacher la gachette et enforcer le bouton de contrôle sur le cote croit de l'outil.

Pour selectionner l'autre direction, enforcer le bouton de contrôle sur le cotoe gauche de I'outil.

La position centrale du bouton de contrôle verrouille l'outil en position d'arrêt. Lors du changement de position du bouton de contrôle, s'assurer que la gachette est bien relachée.

REMaRQUE: la première fois que l'outil est utilisé après le changement de direction de rotation, il est possible d'entendre un déclic au démarrage. Ceci est un phénomène normal qui ne présente aucun problème.

Bague de réglage du couple (Fig. A)

Votre outil possède un mécanisme de vissage à couple réglable pour le vissage et le dévissage d'une vaste gamme de tailles et de formats de fixations et, sur certains modèles, un mécanisme de percussion pour le perçage dans la maconnerie. Autour de la bague 3 se trouvent des numérios, le symbole d'une mêche et, sur certains modèles, le symbole d'un marteau. Ces numérios sont utilisés pour régler la plage de couple du mandrin. Plus le numéro de la bague est élevé, plus le couple est élevé et plus l' éléments de fixation pouvant être utilisé peut être grand. Pour sélectionner un numéro, faire pivoter jusqu'à aligner la fièche avec le numéro.

REMaRQUE: la bague de réglage du couple s'engage uniquement en mode visseuse, mais pas en mode perceuse ou perceuse à percussion.

Double gamme de vittesses (Fig. A)

La fonctionnalité de double gamme de votre perceuse/ visseuse vous permet de selectionner les vitesses pour une plus grande polyvalence.

1. Pour sélectionner la vitesse 1 (couple élevé), arrêter l'outil et le laisser s'immobiliser. Faire coulisser le/selecteur de vitesse 4 vers l'avant (vers le mandrin).
2. Pour selectionner la vitesse 2 (couple faible), arreret l'outil et le laisser s'immobiliser. Faire coulisser le selecteur de vitesse vers l'arriere (I'eloigner du mandrin).

REMaRQUE: ne pas changer de vitesse lorsque l'outil fonctionne. Toujourls laisser la perceuse s'immobiliser complètement avant de changer de vitesse. En cas de probleme pour changer les vitesse, s'assurer que le selectiveur de double gamme est complètement vers I'avant ou vers I'_arriere.

Lamp de travail LED (Fig. A)

La lampe de travail LED 5 et son interrupteur 12 sont situés au bas de l'outil. L'éclairage est activé lorsque la gachette est enforcée. Les modes faible 13, moyen 14 et projecteur 15 peuvent être modifiés en déplacant l'interrupteur situé sur le bas de l'outil. Si la gachette reste enforcée, la lampe reste allumée, et ce, quel que soit le mode.

Lorsque le mode faible 13 ou moyen 14 est utilisé, la lumière s'eteint automatiquement après 20 secondes après que la gachette a été relachée.

Mode projecteur

Le paramètre élevé 15 correspond au mode projecteur. Ce mode fonctionne pendant 20 secondes après que la gachette a eté relachée. Deux minutes avant que ce mode ne se désactive, le voyant clignote puis s'eteint. Afin d'éviter que ce mode ne se désactive, tapoter doucement sur la gachette.

AVERTISSEMENT: lors de l'utilisation du mode moyen à proposéur, ne pas fixer la lumière ni placer la perceuse dans une position qui pourrait obliger une personne à fixer la luzière qu'elle projette, Risque de blessures graves aux yeux.

ATTENTION: après utilisation de l'outil en mode neigeur, s'assurer qu'il est disposé sur une surface stable, la où il ne risque pas de faire tomber ou trébucher une personne.

ATTENTION:retirer tous les accessoires du mandrin d'utiliser la perceuse en mode projecteur, au risque de cause des blessures ou d'endommager les biens.

Indicateur de batterie faible

En mode projecteur, lorsque la batterie est presque décharge, levoyant clignote deux fois puis s'eteint. Avres deux minutes, la batterie est totalement décharge et la perceuse s'eteint immidiatement. À ce moment, remplacer la batterie par une batterie chargee.

AVERTISSEMENT:afin de réduire le risque de blessure, éyeroutiers une batterie de secours ou un second éclairage de travail disponible si la situation l'exige.

Mandrin sans clé à manchon simple (Fig. G-I)

AVERTISSEMENT: ne tentez pas de serrer les forets (ou accessoires) en attrapant l'avant du mandrin et en tournant l'outil. Risque de blessures et de dommages pour

le mandrin. Toujours débloquer la gachette et débrancher l'outil de la source d'alimentation lors du changement des accessoires.

AVORTISSEMENT: assurez-vous toujours que la mère est bien fixée avant de démarrer l'util. Une mèche desserrée peut être éjecté de l'util et provoquer des blessures.

L'outil comprend un mandrin sans clé 6 avec un manchon rotatif permettant l'utilisation du mandrin à une seule main. Pour insérer une mèche ou un autre accessoire, suivre les étapes ci-dessous.

1. Arrête l'outil et le débrancher de la source d'alimentation.
2. Saisir le manchon noir du mandrin avec une main et utiliser l'autre main pour fixer l'outil. Faire tourner le manchon dans le sens inverse des aiguilles d'une montre jusqu'à pouvoir insérer l'accessoire désire.
3. Insérer l'accessoire à environ 19 mm dans le mandrin et serrer fermement en tournant le manchon du mandrin dans le sens horaire d'une main et en tenant l'outil de l'autre. Voitre outil est équipé d'un mécanisme de verrouillage automatique de la broche. Cela vous permet d'ouvrir et de reférer le mandrin d'une seule main.

REMaRQUE: s'assurer de serrer le mandrin avec une main sur le manchon du mandrin et l'autre main tenant l'outil pour un meilleur serrage.

Pour libreer l'accessoire, repeter les etapes 1 et 2 ci-dessus.

Crocket pour ceinture et attache pour embout (Fig. A)

AVERTISSEMENT: afin de réduire tout risque de gènes dommages corporels, arrêtez et débranchez l'outil du bloc batterie avant tout réglage ou avant desterol ou d'installer toute pièce ou tout accessoire.

AVERTISSEMENT: pour réduire le risque de blessures, NE PAS suspendre l'outil au-dessus de la tête ni suspendre d'autres objets au crochet de ceinture.

Accrocher UNIQUEMENT le crochet de ceinture de l'outil à une ceinture de travail.

AVERTISSEMENT: pour réduire le risque de blessures, s'assurer que la vis qui retient le crochet de ceinture est bien fixée.

IMPORTTanT : lors de la fixation ou du remplacement du crochet de ceinture ou de l'attache pour embout, utiliser uniquement la vis 8 prévue à cet effet. Assurez-vous de bien serrer la vis.

Le crochet de ceinture 7 et l'attache pour embout 9 peuvent être attachés d'un côte ou de l'autre de l'outil en utilisant seulement la vis 8 fournie, convenant ainsi aux utilisateurs droitiers ou gauchers. Si le crochet ou l'attache pour embout ne sont pas nécessaires, ils peuvent être retirés de l'outil.

Pour déplacer le crochet de ceinture ou l'attache pour embout, restirer la vis 8 qui les retient en place, puis les remonter du côte opposé. Assurez-vous de bien serrer la vis.

FONCTIONNEMENT

Consignes d'utilisation

AERTISSEMENT: respecter systematiquement les coragnes de sécurité et les normes en vigueur.

AVERTISSEMENT: pour réduire tout risque de l'immages corporels graves, arrêté et déconnecter la batterie avant tout réglage ou avant de retireur ou installer toute piece ou tout accessoire.

Tout demarrage accidentel pourrait cause des dommages corporels.

Position correcte des mains (Fig. C)

A VERTISSEMENT : pour réduire tout risque de dommages corporels graves, adopter SYSTÉMATIQUEMENT la position des mains illustrée.

AERTISSEMENT: pour réduire tout risque de l'airages corporels graves, maintainir fermement et SYSTÉMATIQUEMENT l'outil pour anticiper toute réaction soudaine de sa part.

La position correcte des mains nécessite qu'une main soit place au-dessus de la perceuse 17, tel qu'illustré, et que l'autre main soit place sur la poignée 18.

Mode perceuse (Fig. A, D)

AVENTISSEMENT: POUR RÉDUIRE LE RISQUE DE SÉURES, TOUJOURS s'assurer que la pierce de travail est ancree ou solidement serrée. En cas de perçage d'un matériel fin, utiliser un morceau de bois pour éviter les eventuels dégats au matériel.

1. Tourner la bague 3 sur le symbole de la perceuse.
2. Sélectionner la gamme de vitesse/couple désirée en utilisant le sélecteur de vitesse 4 pour adapter la vitesse et le couple à l'opération prévue.
3. Pour le bois, utiliser des mèches hélicoïdales, des mèches à trois pointes, des mèches de tarière ou des scies cylindriques. Pour le métal, utiliser des mèches torsadées en acier à coupe rapide ou des scies cylindriques. Utilisez un lubricifant de coupe pour percher le métal, sauf pour le laiton et la fonte qui doivent être percés à sec.
4. Appliquer toujours la pression en ligne droite avec la mêche. Utiliser suffisamment de pression pour conserver la mêche dans le trou, mais ne pas pousser de manière excessive afin d'éviter que le moteur ne cale ou que la mêche ne devie.
5. Tenir solidement l'outil avec les deux mains pour contrôler l'action de vrille de la mèche. Si le modele n'est pas équipé d'une poignée laterale, tenir la perceuse d'une main posée sur la poignée et de l'autre main place sur la batterie.

ATTENTION: la perceuse peut caler si elle est surchargeé en raison d'unvrillage soudain. Soyez toujours prer à cette éventualité.Maintenir fermement la perceuse de sorte a contrcler l'action de vrille et a eviter les blessures.

1. sI La PERCEUsE CaLE, c'est généralementisable parce qu'elle est surchargee ou mal utilisee. RELAcher IMMEDIaTEMEnT La GACHETTE, retirer la meche de la piece de travail et déterminer la cause du blocage. nEPas JOUER

FRançals

sUR La GaCHETTE POUR TEnTER DE DEMaRRER UnE PERCEUsE CaLEE - CELa PEUT ENDOMMaGER La PERCEUsE.

1. Pour réduire le risque de blocage ou de dépréciation du matériel, réduire la pression appliquée sur la perceuse afin que la mèche pénétre lentement dans la dernière partie du trou.
2. Tenir le moteur en marche lors du retrait de la mèche hors du trou. Cela permettra d'éviter les blocages.
3. Avec les perceuses à vitesse variable, il n'est pas nécessaire de marquer le trou avant de percer. Commencez par percer lentement et accélérez en appuyant petit à petit sur le déclencheur jusqu'à ce que le trou soit suffisamment profond pour percer correctement.

1. Tourner la bague 3 sur le symbole de la perceuse à percussion.
2. Sélectionner le réglage de vitesse élevée 2 en faisant coulibser le/selecteur de vitesse 4 vers l'arrête (à l'opposer du mandrin).

IMPORTanT:utiliser uniquement des meches de maconnerie ou au carbure.

1. Lors du perçage, appliquer une force suffisante sur la perceuse pour l'empêcher de sauter excessivement ou de relever la mèche. Une force trop importante cause une vitesse de perçage plus lente, une surchauffe et un taux de perçage inférieur.
2. Percez droit en tenant la mèche à angle droit par rapport à l'ouvrage. Ne pas exercer de pression latérale sur la mèche lors du perçage, de sorte à ne pas engorger les goujures de la mèche et de ne pas ralentir la vitesse de perçage.
3. Lors du perçage de trough profonds, si la vitesse commence à diminuer, tirer la mèche partiellement hors du trou avec l'outil en marche pour favoriser l'expulsion des débris du trou.

REMaRQUE: l'apparition d'une poussière légère et régulière indique que la force de perçage est appropriée.

Mode visseuse (Fig. A, F)

1. Tournier la bague de réglage du couple 3 dans la position désirée.
2. Sélectionner la gamme de vitesse/couple désirée en utilisant le sélectionur de vitesse 4 pour adapter la vitesse et le couple à l'opération prévue.

REMaRQUE: utilisez le réglage de couple le plus bas requis pour visser la fixation à la profondeur désirée. Plus le numéro est bas, plus le couple de sortie est faible.

1. Insérer l'accessoire de fixation désire dans le mandrin comme pour n'importe qu'elle meche.

2. Effectuer quelques essais dans du matériel de rebut ou sur des zones cachées pour déterminer la position correcte de la bague du mandrin.

3. Commencer toujours par le réglage de torque le plus faisible, puis augmenter afin d'éviter d'endommager la piece de travail ou l'objet de fixation.

MAINTENANCE

Votre outil electrique DEWALT a ete concu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l'outil dependra d'une maintenance adequate et d'un nettoyage regulier.

AVORTISSEMENT: pour réduire tout risque de déconnées corporels graves, arrêté et déconnecter la batterie avant tout réglage ou avant de retireur ou installer toute piece ou tout accessoire.

Tout demarrage accidentel pourrait cause des dommages corporels.

Le chargeur et le bloc batterie ne peuvent pas etre réparés.

Lubrication

Votre outil electrique ne requiert aucune lubrication additionnelle.

Entretien

AVERTISSEMENT: éliminer poussière et saleté du principal à l'aide d'air comprime chaque fois que les orifices d'áérationsemblant s'encrasser. Porter systématiquement des lunettes de protection et un masque anti-poussières homologues au cours de cette procédure.

AVERTISSEMENT: ne jamais utiliser de solvants ou autre produit chimique décapant pour nettoyer les parties non métalliques de l'outil. Ces produits chimiques poursaient en attaquer les matériaux utilisés. Utiliser un chiffon humidifié avec de l'eau et un savon doux. Protégérer l'outil de tout liquide et n'immerger aucune de ses pieces dans aucun liquide.

Accessoires en option

AERTISSEMENT: comme les accessoires autres que ceux par DEWALT n'ont pas ete testes avec ce produit, leur utilisation avec cet appeareil pourrait etre dangereuse. Pour reduire tout risque de dommages corporels, seuIs des accessoires DEWALT recommandes doivent etre utilisés avec cet appeareil.

Veuillez consultier votre revendeur pour plus d'informations sur les accessoires appropriés.

Protection de l'environnement

Tri selectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetsés avec les déchets menagers.

Les produits et batteries contiennent des matieres qui peuvent etre recuperées et recyclées afin de réduire la demande en matières premières. Veuillez recycler les produits

electriques et les batteries conformément aux dispositions locales en vigueur. Pour plus d'informations, consultez le site www.2helpU.com.

Recharger cette batterie longue durée lorsqu'elle ne produit plus assez de puissance pour effectuer un travail qu'elle faisait facilementAAParavant.En fin de vie utile,mettre la batterie au rebut conformement à la reglementation en matière d'environnement:

• Décharger complètement la batterie, puis la retireur de l'outil.
• Les cellules ion lithium sont recyclables. Les apporter au revendeur ou dans un centre de recyclage local. Les blocs batterie collectés seront recyclés ou mis au rebut correctement.

TRAPANO/AVVITATORE COMPATTO CORDLESS SENZA SPAZZOLE 13 mm, DCD791 TRAPANO/CACCIAVITE/MARTELLO PNEUMATICO COMPATTO SENZA SPAZZOLE 13 mm, DCD796

Congratulations!

Lade et batteri (Fig. B)
