BEDIENUNGSANLEITUNG DCK421P3TQW DEWALT

EF-Konformitetserklaring

Maskindirektiv

Borstelost, tradlost, kompakt bor/ drivvark/hammerbor

DCD791, DCD796

LAES ALLE INSTRUKTIONER

Korrekt handposition (Fig. C)

APARSEL: For at reducere risikoen for personskade skal TID anvende den rette handposition som vist.
ADVARSEL: For at reducere risikoen for alvorlig pueanskade skal du ALTID holde godt fast i tilfaelde af en pludselig reaktion.

Separate Sammlung. Produkte und Batterien, die mit thisem Symbol gekennzeichnet sind, * dürfen nicht im normalen Hausmull entsorgt werden.

Produkte und Batterien enthalten Materialien, die

zurückgewonnen oder recycliert werden können, um den Bedarf an Rohstoffen zu reduzieren.itte recyclen Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfällige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

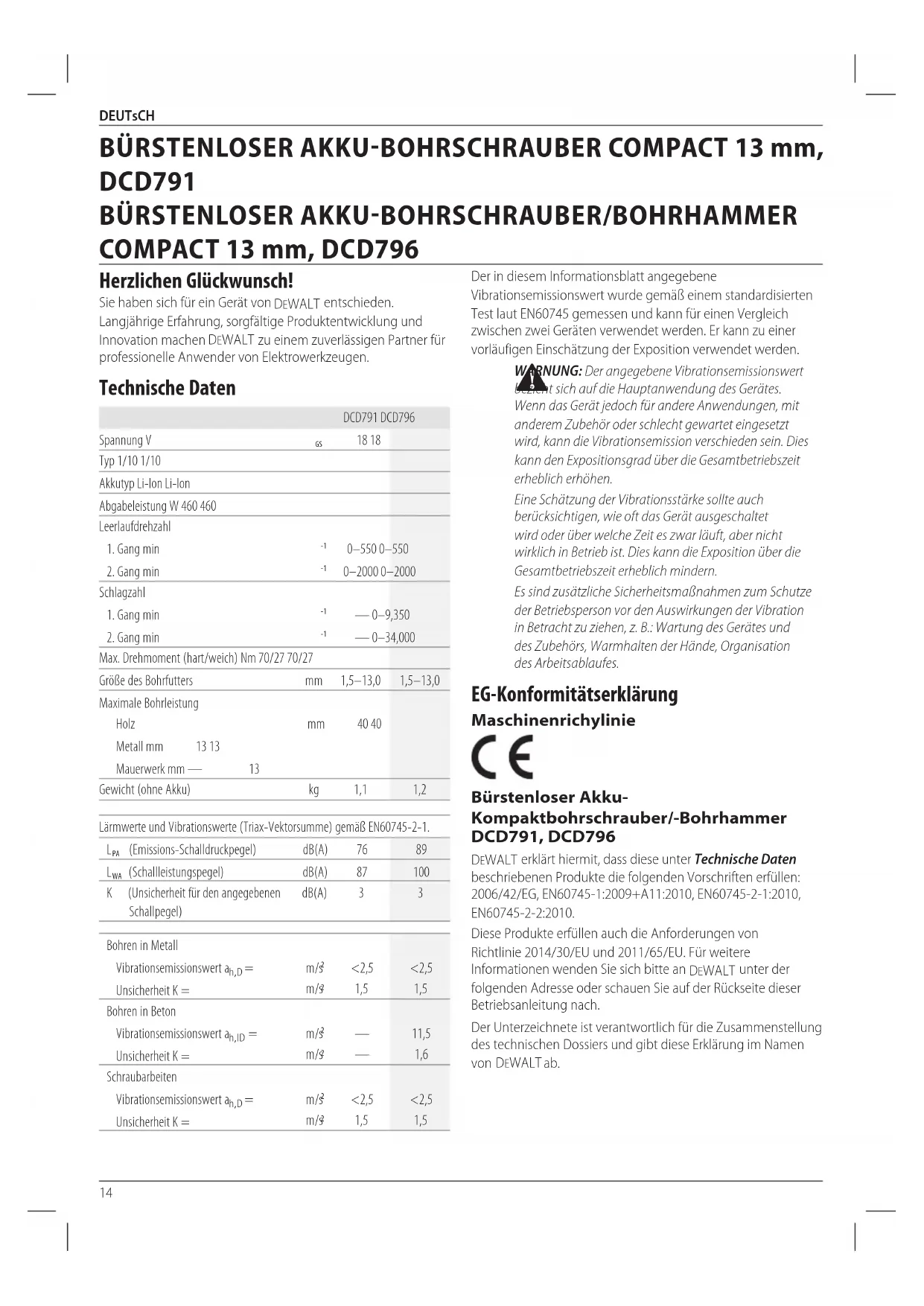

Technische Daten

	DCD791	DCD796
Spannung V	65	18 18
Typ 1/10 1/10
Akkutyp Li-Ion Li-Ion
Abgabeleistung W 460 460
Leerlaufdrehzahl
1. Gang min	-1	0-550 0-550
2. Gang min	-1	0-2000 0-2000
Schlagzahl
1. Gang min	-1	—0-9,350
2. Gang min	-1	—0-34,000
Max. Drehmoment (hart/weich) Nm 70/27 70/27
Größe des Bohrfutters	mm	1,5-13,0 1,5-13,0
Maximale Bohrleitung
Holz	mm	40 40
Metall mm 13 13
Mauerwerk mm — 13
Gewicht (ohne Akku)	kg	1,1 1,2

Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-1.
LPA (Emissions-Schalldruckpegel)	dB(A)	76	89
LWA (Schalleistungspegel)	dB(A)	87	100
K (Unsicherheit für den angegebenen Schallpegel)	dB(A)	3	3
Bohren in Metall
Vibrationsemissionswert ah,D=	m/8	<2,5	<2,5
Unsicherheit K =	m/8	1,5	1,5
Bohren in Beton
Vibrationsemissionswert ah,ID=	m/8	—	11,5
Unsicherheit K =	m/8	—	1,6
Schraubarheiten
Vibrationsemissionswert ah,D=	m/8	<2,5	<2,5
Unsicherheit K =	m/8	1,5	1,5

Der in this informationblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNING: Der angegebene Vibrationsemissionswert zuclint sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderen Zubehör oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieten sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrationsstarke solle auch berücksichtigen, wie oft das Gerä ausgeschaltet wird oder über welche Zeit es darüber lauft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich minded.

Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zuziehen, z. B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hande, Organisation des Arbeitsablaufes.

EG-Konformitätserklarung Maschinenrichylinie

Bürstenloser Akku-Kompaktbohrschrauber/-Bohrhammer DCD791, DCD796

DEWALT erklart hiermit, dass diese unter Technische Daten beschreibenben Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-1:2010, EN60745-2-2:2010.

These Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sichitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Akkus Ladegeräte/Ladedauer (Minutes)
Katz#V	Ah Gewicht (kg)			DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1.05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1.25 420 220 140 85 140 X
DCB181	18	1,5	0,35	70	35	22	22	22
DCB182	18 4,0	0,61	185 100 60	60 60 120
DCB183/8	18	2,0	0,40	90	50	30	30	30
DCB184/8	18 5,0	0,62	240 120 75	75 75 150
DCB185	18	1,3	0,35	60	30	22	22	22
DCB187	18 3,0	0.48	140 70 45 45	45 45	90

Markus Rompei

Technischer Direktor

DEWALT, Richard-Klinger-Straße 11

D-65510 Idstein, Deutschland

22.06.2017

WARNING: Zur Reduzierung der Verletzungsgefahritte die Bedienungsanleitung lessen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklart.itte lessen Sie das Handbuch und achten Sie auf diese Symbole.

GBAHR: Weist auf eine unmittelbar drohende gesamliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNING: Weist auf eine möglicherweise gefährliche Stofftion hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Stimmung hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nicht mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachscha den führen kann.

Wert auf ein Stromschlagrisiko hin.

Wert auf eine Brandgebung hina.

Allgemeine Sicherheitswahnhinweise für Elektrowerkzeuge

WARNING: Lesen Sie alle Sicherheitswärhninweis an alle Anweisungen. Das Nichtbeachten von

Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNINGNHEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleucht. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgeführdaten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kuhlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn ihr Körper geerdet ist.
c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhadderte Kabel erhöhen die Gefahr eines elektrischen Schlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den AuBeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den AuBeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumganglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (Fl-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerates kann zu schieren Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie alle Einstellschluss oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerates angebracht sind, können zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.
g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewisern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren minded.

4) Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für ihre Arbeit passende Elektrogerät. Das richtige

Gerat wird die Aufgabe better und{sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/oder die Akkus vom Elektrogerät, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen minern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und{lassen Sie nicht zu,dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Handen nicht geschulter Personen gefährlich.
e) Warten Sie die Elektrogeräte. Prufen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen setzen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

5) Verwendung und Pflege von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendet wird.
b) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgebung führen.
c) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt,

nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Zusätzliche Sicherheitshinweise für Bohrer/ Schrauber/Bohrhammer

Tragen Sie bei der Arbeit mit einem Schlagbohrer einen Gehorschutz. Ein hoher Geräuschpegel kann Gehorschaden verursachen.
- Benutzen Sie die mit dem Werkzeug gelieferten Zusatzgriffe. Wenn Sie die Kontrolle über das Gerät verlieren, kann dies zu Verletzungen führen.
- Halten Sie das Gerät an den isolierten Griffflächen fest, wenn Sie Arbeiten ausführten, bei denen verdeckte Kabel durch Werkzeuge beschädigt werden können. Der Kontakt mit stromführung den Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.
- Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.
- Tragen Sie eine Schutzbrille oder anderen Augenschutz. Beim Hammer- und Bohrbetrieb werden Späne in die Luft befindert. Fliegende Partikel konnen zu Augenverletzungen führen.
- Zubehor und Werkzeug konnen während des Betriebs besteht werden. Tragen Sie beim Umgang damit Handschuhe, wenn wärmeerzeugende Anwendungen wie Hämmer oder Bohren in Metall durchgeführt werden.
- Verwenden Sie diesen Werkzeug nicht über langere Zeiträume. Durch das Hämmer verursachte Vibrationen können für ihre Höhe und Arme schädlich sein. Tragen Sie Handschuhe als zusätzlichen Dämpfer und legen Sie*häufig Pausen ein, um den Schwingungen nicht zu lange Zeit ausgesetzt zu sein.
- Luftöffnungen decken früig bewegliche Teile ab und sollenn frei gehalten werden. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

Restrisiken

Trotz Bechtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. These sind:

• Beeinträchtigung des Gehörs.
• Quetschungen an den Fingern beim Austausch von Zubehörteilen.

• Gesundheitsrisiko durch Einatmen des beim Arbeits mit Holz anfallenden Staubs.

• Verletzungsgefahr durch umherliegenden Teilchen.

• Verletzungsgefahr durch andauernden Gebrauch.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegerats der Netzspannung entspricht.

Ihr DEWALT Ladegerät ist gemäß EN60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 fur Klasse II (Doppelisolierung) - Gerate Typ 12 fur Klasse I (Schutzleiter) - Gerate

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlägerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlangerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1mm^2 und die Höchstlänge beträgt 30m

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An DEWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichste einfache Bedienung konzipiert.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthalt wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

• Lesen Sie vor der Verwendung des Ladegerats alle Anweisungen und Warnhinweise auf dem Ladegerat und dem Akku.

WARNING: Stromschlaggefahr. Keine Flüssigkeiten iLadegerat gelangen halten. Dies kann einen elektrischen Schlag zur Folge haben.
WARNING: Wir empfehlen die Verwendung einer stromschutzeinrichtung mi einem Nennfehlerstrom von maximal 30mA.
VORSICHT: Verbrennungsgefahr. Zur Reduzierung der rletzungsgefahr sollenn nur Akkus von DEWALT

verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem eug spielen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollenn von Hohlräumen des Ladegerats ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerates immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerates vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesen Handbuch beschrieben, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.
• These Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus.
• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauftreten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.
• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tõdliche Verletzungen durch Elektroschock verursichen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch konnten die Luftungsschlitze blockiert und das Gerät überhitz werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist offen und unter am Gehaus mit Luftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglich auszuwechseln.
• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stöß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienstelle.
• Das Ladegerätarf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienstelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tõdliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.
• Zur Vermeidung von Gefahren musc ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer

Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.

• Ziehen Sie den Netzstecker des Ladegerates vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird these Risiko nicht reduziert.
  Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.
• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeuglagegerät.

Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.
2. Legen Sie das Akkupack 10 in das Ladegerät ein und vergewissem Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinking wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.
3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnahmen, drücken Sie den Akku-Loseknopf 11 am Akkupack.

HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

Bedienung des Ladegeräts

Siehe Anzeigen unter zum Ladezustand der Akkus.

Anzeigen am Ladegerät
Wird geladen	- - - - -
Vollständig aufgeladen	- - - - -
Verzügerung freiBer/kalter Akku*	- - - - -

• Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei thisem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, Goes die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

These kompatible/n Ladegerät/ealandke defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet oder indem das Blinkmuster fur Probleme mit dem Akku oder dem Ladegerät angezeigt werden.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist,bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzogerung heiBer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter

Akku", bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku warmer wird.

Das Ladegerät DCB118 ist mit einem internen Geblase ausgestattet, um das Akkupack zu kühlen. Das Geblase wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Geblase nicht ordnungsgemäß Funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

Elektronischen Schutzsystem

XR Li-Ilonen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschelt, sobald sich das elektronische Schutzsystem einschelt. Wenn dies geschieht, setzen Sie das Lithium-lonen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

These Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen können. Nutzen Sie die Rückseite des Ladegerats als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separatehältlich), die mindestens 25,4mm lang sind und einen Schraubenkopfurchmesser von 7-9 mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegerats mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein.

Anweisungen zur Reinigung des Ladegerats

WARNING: Stromschlaggefhr. Trennen Sie das vor der Reinigung von der Steckdose. Schmutz

und Fett können mit einem Tuch oder einer weichen, nicht-metallicen Bürste vom Äußeren des Ladegerats entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie daraufuf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Siemials irgendin Teil des Gerätes in eine Flüssigkeit.

Akkus

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angegeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unter aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgeführdaten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnahmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führren Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.
  Laden Sie die Akkus nur in Ladegeraten von DFWALT auf.
• Das Ladegerat KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.
• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40^ überschreiben konnte (z. B. Scheunen oder Metallgebäude im Sommer).
• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giffige Dämpfe und Stoffe.
• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seite und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spulen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in arztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Carbonaten und Lithiumsalzen.
• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in arztliche Behandlung.

WARNING: Verbrennungsgefahr. Die Akkuflüssigkeit frennbar sein, wenn sie Funken oder einer Flamine ausgesetzt ist.

WARNING: Versuchen Sie niemals und unter keinen Süssen, den Akku zu öffnen. Wenn das Akkugehause Risse oder Beschädigungen aufweist, dar es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lessen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahrens oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauffgeschlagen oder getreten wurde). Ein Stromunfall oder ein tödllicher Stromschlag konnte entstehen. Beschädigte Akkus sollen zum Recycling zur Kundendienstelle zusammengebracht werden.

WARMUNG: Feuergefahr. Akku nicht so aufbewahren die transportieren, dass metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beisplesiweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nageln, Schrauben, Schlüsseln, usw.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNING: Feuergefahr. Beim Transport von Akkus in Brände entstehen, wenn die Batterieanschluss unbeabsichtigt Kontakt mit leitfähigen Materialien besteht. Stellen Sie beim Transportieren von Akkus sichere, dass die Batterieanschluss geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommt. können durch die ein Kurzschluss entstehen kann.

DEWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien" getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines DEWALT-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel mussen nur Sendungen, die einen Lithium-lonen-Akku mit einer EnergieKennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium-lonen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außer dem empfeht DFWALT den alleinigen Luftversand von Lithium-lonen-Akkus aufgrund der komplexen Regulierungen generell nicht, undzar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) konnen als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in thisem Abschnitt des Handbuchs werden in gutem Glauben zur Verfugung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments bereits sind. Jedoch wird keine Garantie,

weder ausrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Transport des FLEXVOLTTM-Akkus

Der DEWALT FLEXVOLT*Akku hat zwei Betriebsarten: Anwendung und Transport.

Anwendungsmodus: Wenn der FLEXVOLT™-Akku unabhängig steht oder sich in einem D'WALT 18 V-Produkt befindet, Funktioniert er als 18 V-Akku. Wenn sich der FLEXVOLT™-Akku in einem 54 V oder 108 V-Produkt (zwei 54 V-Akkus) befindet, Funktioniert er als 54 V-Akku.

Transportmodus: Wenn die Abdeckkappe am FLEXVOLT™-Akker angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versand auf.

Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entsehen,statt 1 Akku mit einer großeren Wattstundenzahl. Diese hohere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften auBen vor halten, die bei anderen Akkus mit higherer Wattstundenzahl gelten konnen.

Zum Beispiel kann fur den Transport Wh-Wert 3× 36 Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung

Anwendungsbeispiele für use- und transport-kennzeichnungen

Wh-Wert kann 108 Wh sein (d.h. 1 Akku).

Use:108Wh Transport:3x36 Wh

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kuhl und trocken und nicht direktem Sonnenlicht sowie übermaßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewährung soll ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegerats aufbewahrrt werden, um optimale Ergebnisse zu erhalten.

HINWEIS: Akkus sollen nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technischen Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabelsofaraustauschen.

Nur zwischen 4^ und 40^ auflagen.

Nur in Innenraumen verwenden.

Akkuumweltgerecht entsorgen.

LadenSie DEWALT-Akkus nur mit den dazu bestimmten DEWALT-Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DEWALT-Akkus mit einem DEWALT-Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen.

Den Akku nicht verbrennen.

VERWENDUNG (ohne Transportkappe). Beisiel: Der Wh-Wert lautet 108 Wh (1 Akku mit 108 Wh).

TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 × 36 Wh (3 Akkus mit 36 Wh).

Akkutyp

Die Modelle DCD791 und DCD796 werden mit einem 18 Volt-Akku bctrieben.

These Akkus konnen verwendet werden: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Weitere Angaben sind den Technischen Daten zu entnahmen.

Packungsinhalt

Die Packung enthalt:

1 Bohrschauber oder 1 Bohrschauber/Bohrhammer
1Ladegerät
1 Li-Ion-Akku (C1, D1, L1, M1, P1, S1, T1, X1 Modelle)
2 Li-Ion-Akkus (C2, D2, L2, M2, P2, S2, T2, X2 Modelle)
3 Li-Ion-Akkus (C3, D3, L3, M3, P3, S3, T3, X3 Modelle)

1 Transportkoffer
1 Betriebsanleitung
1 Anleitungshandbuch für Tool Connect™ App (B-Modelle)

HInWEIs: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nicht enthalten. Akkus und Ladegeräte sind im Lieferumfang von NT-Modellen nicht enthalten. B-Modelle werden mit Bluetooth®-Akkus ausgeliefert.

HInWEIs: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jeder Verwendung dieser Marken durch DFWALT erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

• Prufen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein konnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerat sightbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Sichtbare Strahlung. Nicht in den Lichtstrahl schauen.

Lage des Datumscodes (Abb. A)

Der Datumcode 16, der auch das Herstelljahr enthalt, ist in das Gehäuse geprügt.

Beispiel:

2017 XX XX

Herstelljahr

Beschreibung (Abb. A)

WARNING: Nehmen Sie niemals Änderungen am Wöwerzeug oder seinen Teilen vor. Dies können zu Schäden oder Verletzungen führen.

1 Ausloser
2 Drehrichtungsknopf
3 Drehmomentvorwahl
4 Gangschafter
5 Arbeitsleuchte
6 Schnellspannbohrfter
7 Riemenhaken
8 Montageschraube
9 Bitclip
10 Akku
11 Akku-Entriegelungstaste
12 Schalter fur Arbeitsleuchte

Bestimmungsgemässe Verwendung

Ihr Bohrschrauber/Bohrhammer wurde für den professionellen Einsatz bei Bohr-, Schlagbohr- und Schraubarbeiten konstruiert.
nlicht VERWEnDEn in nasser Umgebung oder in der Naze von entflammbaren Flüssigkeiten oder Gasen.
Der Bohrschrauber/Bohrhammer ist ein Elektrowerkzeug für den professionellen Gebrauch.
LassEn sIe nICHT ZU, dass Kinder in Kontakt mit dem Gerat kommt. Wenn unerfahrenne Personen theses Gerat verwenden sind diese zu beaufsichtigen.
- Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen

DEUTsCH

oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit thisem Produkt allein gelassen werden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNING: Um die Gefahr ernsthafter Verletzungen zu Reduzieren, muss vor jeder Einstellung und jedem Abnehmer/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernrt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARMUNG: Verwenden Sie nur Akkus und Ladegeräte WALT.

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. B)

HInWEIs: Um Beste Ergebnisse zu erzielen, sollte der Akku 10 vollständig aufgeladen sein.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku 10 an den Führungen im Werkzeuggriff aus (Abb. B).
2. Schieben Sie in den Griff, bis der Akku fest im Werkzeug sitzt, und stellen Sie sich, dass er sich nicht offen kann.

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Akku-Loseknopf 11 und ziehen Sie den Akku kräftig aus dem Werkzeuggriff.
2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in das Ladegerät.

Akku-Ladestandsanzeige (Abb. B)

Einige DEWALT-Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladstand des Akkus anziegen.

Zum Betätigten der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige gedrück. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

HInWEIs: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Verstellbarer Drehzahlregler (Abb. A)

Drücken Sie den Auslöseschalter 1, um das Werkzeug einzuschalten. Zum Ausschalten des Gerätes halten Sie den Auslöseschalter los. Das Gerät verfügt über eine Bremse. Das Spannffutter stoppt, sobald der Auslöseschalter ganz losgelassen wird.

HInWEIs: Dauereinsatz im variablen Drehzahlbereich ist nicht empfohlen. Der Regler konnte beschädigt werden. Dauerbetrieb ist davon zu vermeiden.

Drehrichtungsknopf (Abb. A)

Ein Regler für Rechts- oder Linksdrehung 2 bestimmt die Drehrichtung des Werkzeugs und dient auch als Verriegelungsschalter.

Für Rechtsdrehung (vorwärts) latenten Sie den Auslöseschalter los und drücken Sie den Drehrichtungsknopf an der rechten Seite des Werkzeugs.

Für Linksdrehung (rückwärts) drücken Sie den Drehrichtigungsknopf an der linken Seite des Werkzeugs. In der mittleren Stellung des Reglers ist das Werkzeug in der AUS-Stellung verriegelt. Achten Sie darauf, dass der Auslöseschalter entriegelt ist, wenn Sie diesen Regler verstellen.

HInWEls: Wenn das Gerät zum ersten Mal nach einem Drehrichtigswechsel gestartet wird, horen Sie eventuell ein Klicken beim Starten. Dies ist normal und deutet nicht auf ein Problem hin.

Drehmorenteinstellring (Abb. A)

Ihr Werkzeug verfügbar über einen einstellbaren Drehmomenentschluss-Mechanismus zum Anziehen und Entfernen verschiedene Formen und Größen von Befestigungsmitteln, und bei einigen Modellen über einen Hammermechanismus zum Bohren in Mauerwerk. Um den Spannring 3 herum befinden sich Zahlen, ein Bohrsymbol, und bei einigen Modellen ein Hammersymbol. Diese Zahlen dieren dazu, die Kupplung auf einen bestimmen Drehzahlbereich einzustellen. Je higher die Zahl am Spannfutter, um so higher ist das Drehmoment und umso größten konnen die Schrauben sein. Zur Auswahl einer der Zahlen drehen Sie, bis der Pfeil auf die gewünschte Zahl zeigt.

HInWEIs: Der Drehmomenteinstellung ist nur im Schraubendreherbetrieb und nicht im Betrieb als Bohrer oder Bohrhammer aktiv.

Zweiganggetriebe (Abb. A)

Das Zweiganggetriebe an Ihrm Bohrschauber ermöglich den Gangwechsel für eine größere Anpassungsfähigkeit.

1. Zur Auswahr von Geschwindigkeit 1 (hoher Drehzahl) schalten Sie das Gerät aus und halten es auslaufen. Schieben Sie den Gangschafter nach vorne (in Richtung Spannfutter).
2. Zur Auswahr von Geschwindigkeit 2 (niedrige Drehzahl) schalten Sie das Gerät aus und halten es auslaufen. Schieben Sie den Gangschafter zurück (vom Spannfutter weg).

HInWEIs: Andern Sie nicht den Gang, wahrend das Gerat sich dreht. Warten Sie, bis der Bohrer vollig zum Stillstand gekommen ist, bevor Sie die Gange wechseln. Bei Problemen beim Gangwechsel prufen Sie, dass der Gangschanter entweder komplett nach vorne oder hinten geschoben ist.

LED-Arbeitsleuchte (Abb. A)

Die LED-Arbeitsleuchte 5 und ihr Schalter befinden sich am Fuß des Werkzeugs. Die Arbeitsleuchte schaltet sich ein,

wenn der Auslöseschalter gedrück wird. Durch Verschieben des Schalters am Werkzeugfuß erfolgt die Umschaltung zwischen geringer 13 und mittlerer Lichtstärke 14 sowie der Scheinwerferfungtion 15. Bei allen Lichtstärken bleibt die Arbeitsleuchte eingeschaltet, solange der Auslöseschalter gedrück wird.

Bei niedriger 13 und mittlerer Lichtstärke 14 schaltet sich die Leuchte automatisch 20 Sekunden nach Freigeben des Auslöseschalters ab.

Scheinwerferfungknt

Mit 15 wird die Scheinwerferfungtion aktiviert. Der Scheinwerfer schaltet sich 20 Minuten nach Freigeben des Auslöseschalters ab. Zwei Minuten vor der Abschaltung blinkt der Scheinwerfer zweimal und wird dann auf geringere Lichtstarke heruntergeregt. Tippen Sie auf den Auslöseschalter, wenn Sie keine Abschaltung wünschen.

WARNING: Bei Verwendung der Arbeitsleuchte mit nichter Lichtstarke oder mit der Scheinwerferfungtion das Werkzeug so halten/positionieren, dass niemand direkt in den Lichtstrahlblick. Dies konnte zu schweren Augenverletzungen führen.

VORSICHT: Bei Verwendung des Werkzeugs als Werfer das Werkzeug so auf einer festen Oberfläche fixieren, dass es nicht herunterfallen und niemand darüber stolpern kann.

VORSICHT: Vor der Verwendung des Werkzeugs als Schwerwerfer alle Einsatz/Zubehörteile aus dem Spannfutter entfern. Anderenfalls kann es zu Verletzungen oder Sachschäden kommt.

Warning niedriger Akkuladestand

Ist durch die Verwendung der Scheinwerferfungtion der Akku beinahe vollständig entladen, blinkt die Leuche zweimal und wird dann heruntergeregt. Zwei Minuten danach ist die vollständige Entladung erreicht und das Werkzeug schaltet sich ab. Den leeren Akku in thisem Fall durch einen geladenen ersetzen.

WARNING: Um die Gefahr von Verletzungen zu halten, halten Sie immer einen Ersatzakku oder eine zweite Lichtquelle bereit, wenn die Situation es erfordern besteht.

Spannffutter mit ungeteilter Manschette (Abb. G-I)

WARNING: Versuchen Sie niemals, Bohreinsätze.
auf andere Zubehörteile festzuziehen, indem Sie den vorderen Teil des Bohrfutters festhalten und das Geräteinschalten. Das Ergebnis konnen Schäden am Bohrfutter und Verletzungen sein. Verriegeln Sie immer den Auslöseschalter und trennen Sie das Werkzeug vom Netz, wenn Sie Zubehör austauschen.

WARNING: Stellen Sie vor dem Einsatz des Werkeugs immer sicher, dass das Bit fest sitzt. Ein lockeres Bohrbit kann aus dem Werkzeug ausgeworfen werden und Verletzungen verursachen.

Ihr Gerät ist mit einem Schnellspannffutter 6 mit einer Drehmanschette für die Einhandbedienung des Bohrfutters ausgestattet. Um ein Bohrbit oder ein anderes Zubehörteil einzusetzen, befolgen Sie diese Schritte.

1. Schalten Sie das Werkzeug aus und trennen Sie es vom Netz.
2. Umfassen Sie die schwarze Manschette des Spannfutters mit der einen Hand und stabilisieren Sie das Werkzeug mit der anderen Hand. Drehen Sie die Manschette entgegen dem Uhrzeigersinn, bis das gewünschte Zubehörteil hineinpasst.
3. Setzen Sie das Zubehörteil etwa 19 mm (3/4") in das Spannfutter undziehen Sie es durch Drehen des Spannfutters im Uhrzeigersinn mit der einen Hand an, während die andere Hand das Gerät hält. Ihr Werkzeug ist mit einer automatischen Spindelarretierung ausgestellt. Hierdurch konnen Sie das Spannfutter mit einer Hand öffnen und schreiben.

HInWEIs: Denken Sie daran, fur maximale Anzugskraft das Spannffutter mit der einen Hand an der Spannffuttermanschette festzuziehen, während die andere Hand das Gerät halt.

Um das Zubehor zu entfernen, wiederholen Sie die obigen Schritte 1 und 2.

Riemenhaken und Bitclip (Abb. A)

WARNUNG: Um die Gefahr schwerer Verletzungen sind, schalten Sie das Werkzeug aus und entfern den Akku oder trennen Sieihn vom Netz, bevor Sie Einstellungen vornehmen oder Anbauerate oder Zubehor anbringen oder entfernen.

WARNING: Halten Sie zur Vermeidung von Sonderen Verletzungen das Werkzeug NIE über Kopf oder halten Sie Gegenstände vom Riemenhaken hangen. Hängen Sie den Riemenhaken des Werkzeugs NUR an einen Arbeitsgürtel.

WARNING: Prufen Sie zur Vermeidung von schweren Aktienzungen, ob die Riemenhakenbefestigung sichere fixiert ist.

WICHTIG: Verwenden Sie beim Befestigen oder Austauschen des Riemenhakens oder des Bitclips nur die mitgelieferte Schraube 8. Stellen Sie sicher, dass die Schraube gut festgezogen ist.

Der Riemenhaken 7 und der Bitclip 9 konnen an jeder Werkzeugseite einfach mit Hilfe der mitgelieferten Schraube 8 befestigt werden, damit das Werkzeug fur Links-oder Rechtshänder verwendbar ist. Wenn der Haken oder Bitclip gar nicht verwendet werden soll, kann er vom Werkzeug abgenommen werden.

Um die Position des Riemenhakens oder Bitclips zuändern, entfernen Sie die Schraube 8, durch die er befestigt ist, und montieren Sieihn dann an der gegenüberliegenden Seite. Stellen Sie sicher, dass die Schraube gut festgezogen ist.

BETRIEB

Betriebsanweisungen

WARNING: Beachten Sie immer die Schrechtsanweisungen und die geltenden Vorschriften.

WARNING: Um die Gefahr ernsthafter Verletzungen zu fuzieren, muss vor jeder Einstellung und jedem

Abnehmer/Installieren von Zubehor das Werkzeug ausgeschelt und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Richtige Haltung der Höhe (Abb. C)

WARNING: Um die Gefahr schwerer Verletzungen zu lauben, beachten Sie IMMER die richtige Haltung der Hande, wie dargestellt.

WARNING: Um die Gefahr schwerer Verletzungen zu halten Sie das Gerat IMMER sicher fest und seinen auf eine platzliche Reaktion gefasst.

In der richtigen Handstellung befindet sich eine Hand am Oberteil des Werkzeugs 17 und die andere am Griff 18 (s. Abbildung).

Bohren (Abb. A, D)

WARMUNG:UM DIE GEFAHR SCHWERER ETZUNGEN ZU MINDERN, STELEN SIE IMMER

sicher, dass das Werkstück sicher verankert oder festgeklemmt ist. Verwenden Sie beim Bohren in dunnem Material hinter dem Werkstück zur Unterstützung einen Holzklotz, um Beschädigungen des Materials zu verhindern.

1. Drehen Sie den Spannring 3 auf das Bohrersymbol.
2. Wahlen Sie den gewünschten Drehzahl-/ Drehmomentbereich durch den Gangschafter 4, um die für die vorgesehene Arbeit passende Geschwindigkeit und das passende Drehmoment einzustellen.
3. Verwenden Sie für Holz Schlangenbohrer, Flachbohrer, Schneckenbohrer oder Lochsägen. Bei Metall verwenden Sie Schlangenbohrer aus Stahl für hohe Drehzahlen oder Lochsägen. Verwenden Sie eine Schneidflüssigkeit, wenn Sie in Metall bohlen. Ausgenommen hiervon sind Gusseisen und Messing, die trocken gebohrt werden sollenen.
4. Üben Sie Druck immer in gerader Linie zum Bohreinsatz aus. Üben Sie genug Druck aus, dass der Bohreinsatz schneidet, aber drücken Sie nicht so stark, dass der Motor abgewürgt wird oder der Bohreinsatz abrutscht.
5. Halten Sie das Werkzeug mit beiden Händen fest, um die Drehwirkung des Bohrers zu kontrollieren. Halten Sie Werkzeuge ohne Seitengriff mit einer Hand am Werkzeuggriff und mit der anderen am Akkuträger.

VORSICHT: Der Bohrer kann durch eine Überlastung fällen, was zu einer plötzlichen Drehung führt.

Seien Sie immer daraufufVBorbereitet.Halten Sie den Bohrer sicher fest,um die Drehwirkung des Bohrers zu kontrollieren und Verletzungen zu vermeiden.

1. Wenn DER BOHRER FEsTkLEMMT, ist meistens eine Überlastung oder falsche Verwendung die Ursache. LassEn

sIE DEn aUsLösEsCHaLTER sOFORT LOs, entfernen Sie den Bohreinsatz aus dem Werkstuck und finden Sie die Ursache für das Festklemmen. sCHaLTEn sIE nICHT DEn aUsLösEsCHaLTER EIn UnD aUs MIT DEM VERsUCH, EInEn FEsTGEkLEMMTEn BOHRER ZU sTaRTEn - DIEs kann DEn BOHRER BEsCHÄDIGEN.

1. Um das Festklemmen oder Durchbrechen des Materials zu verhindern, reduzieren Sie den Druck auf den Bohrschrauber und bewegen Sie den Einsatz vorsichtig durch den letzten Teil des Bohrlochs.
2. Lassen Sie den Motor weiterlaufen, während Sie den Bohreinsatz aus dem Bohrloch Herausziehen. Dies verhindert ein Verklemmen.
3. Dank der verschiedene Bohrgeschwindigkeiten muss die Stelle für das Loch nicht angekörnt werden. Wahlen Sie zum Ansetzen des Lochs eine langsame Bohrgeschwindigkeit. Wenn das Loch tief genug ist und Sie bohlen können, ohne dass der Bohreinsatz ausweicht, bohlen Sie Schneller, indem Sie den Auslöser fester drücken.

Verwenden der Bohrhammerfungk (nur DCD796) (Abb. A, E)

1. Drehen Sie den Einstellring 3 auf das Bohrhammersymbol.
2. Wahlen Sie die hohe Geschwindigkeitseinstellung 2, indem Sie den Gangschanter 4 nach hinten schiben (vom Spannfutter weg). WICHTIG: Verwenden Sie nur hartmetallbestückte Mauerwerks-Bohreinsätze.
3. Wenden Sie beim BohrenGPCale genug Kraft auf den Hammer an, dass er nicht übermaBig zuruckprall oder sich vom Bit "abhebt".Zu viel Kraft fuhrt zu langsameren Bohrgeschwindigkeiten, Überhitzung und einer niedrigeren Bohrleistung.
4. Bohren Sie gerade und halten Sie das Bohrbit im rechten Winkel zum Werkstück. Üben Sie beim Bohren keinen Seiten den Druck auf das Bohrbit aus, da hierdurch die Rillen des Bits verstopfen und sich die Bohrgeschwindigkeit verringgert.
5. Wenn beim Bohren tiefer Löscher die Drehzahl des Hammers abfällt,ziehen Sie das Bohrbit bei weiterhin laufendem Werkzeug teilweise aus dem Loch, um Bohrstaub aus dem Loch zu entfernen.

HInWEIs: Bei feinem, gleichmäßigem Staub haben Sie die richtige Bohrgeschwindigkeit erreicht.

Schrauben (Abb. A, F)

1. Drehen Sie den Drehmomenteinstellung 3 in die gewünschte Position.
2. Wahlen Sie den gewünschten Drehzahl-/ Drehmomentbereich über den Gangschafter 4, um die für die vorgesehene Arbeit passende Geschwindigkeit und das passende Drehmoment einzustellen.

HInWEIs: Verwenden Sie die niedrigste mögliche Drehmorenteinstellung, um das Befestigungsmittel in die gewünschte Tiefe zu bringen. Je niedriger die Nummer, doit niedriger ist das gelieferte Drehmoment.

1. Setzen Sie das gewünschte Befestigungsmaterial genausowie einen Bohrschraubereinsatz in das Spannfutter ein.
2. Führn Sie ein paar Übungsläufe an Abfallstücken oder unsichtbaren Bereichen durch, um die korrekte Position des Spannfutters festzulegen.
3. Beginnen Sie mit einem niedrigen Drehmoment und steigern Sie das Drehmoment schrittweise, um Beschädigungen des Werkstücks oder Befestigungsmaterials zu vermeiden.

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab.

WARNING: Um die Gefahr ernsthafter Verletzungen zuzuizen, muss vor jeder Einstellung und jedem

Abnehmer/Installieren von Zubehor das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein

unbeabsichtiges Starten kann zu Verletzungen führen.

Das Ladegerät und der Akku können nicht gewartet werden.

Schmierung

Ihr Elektrogerät besteht keine zusätzliche Schmierung.

Reinigung

WARNING: Blasen Sie mit Trockenluft immer dann Schutz und Staub aus dem Hauptgehäuse, wenn Schmutz sightbar in und um die Lüfungsschlitze ansmelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.
WARNING: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen.

Verwenden Sie ein nur mit Wasser und einer milder Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerä eindringen. Tauchen Sie niemals irgendin Teil des Gerätes in eine Flüssigkeit.

Optionales Zubehör

WARNING: Da Zubehor, das nicht von DeWALT a. noten wird, nicht mit diesen Produkt geprüft worden ist, kann die Verwendung von solchem Zubehor an thisem Gerat gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesen Produkt nur von DeWALT empfohlenes Zubehor verwendet werden.

Fragen Sie ihren Handlern nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit thisem Symbol gekennzeichnet sind,)dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und

Batterien enthalten Materialien, die zusückgewonnen oder recycliert werden konnen, um den Bedarf an Rohstoffen zu reduzieren.itte recycleln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sieihn aus dem Werkzeug.
• Lithium-Ionen-Zellen sind recyclelbar. Geben Sie die gebrauchten Akkus bei Ihr hem Handler oder bei einer communalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recyclelt oder ordnungsgemäß entsorgt.

BRUSHLESS CORDLESS COMPACT 13 mm DRILL/DRIVER, DCD791 BRUSHLESS CORDLESS COMPACT 13 mm DRILL/DRIVER/HAMMERDRILL, DCD796

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany 22.06.2017

DFWALT, Richard-Klinger-Strase 11

D-65510, Ildstein, Alemania

22.06.2017

Elektronisch Beveiligingsssysteme

Zichtbare straling. Staar nicht in hetlicht.

DEWALT, Richard-Klinger-Straße 11,

Folgende piktogrammer vises pa verktayet:

Ladeindikator batteripakker (Fig. B)

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

22.06.2017

Rengöringsinstruktioner für laddaren

Datumkodplacering (Bild A)

Beskrivning (Bild A)

Korrekt Handplacering (Bild C)

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Almanya

22.06.2017
