BRUGSANVISNING DCK421P3TQW DEWALT

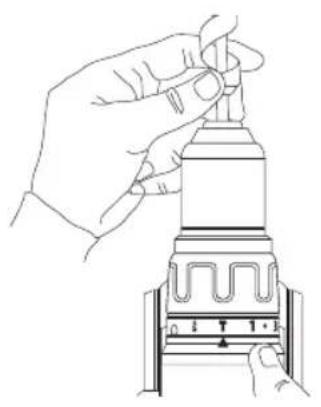

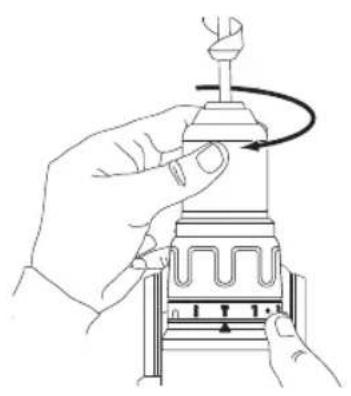

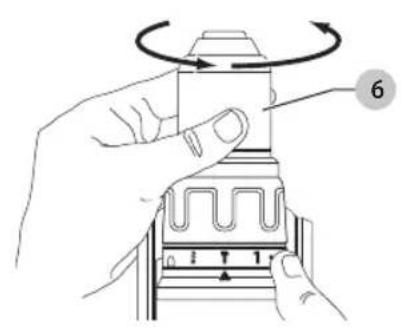

Fig. G Fig. H Fig. I

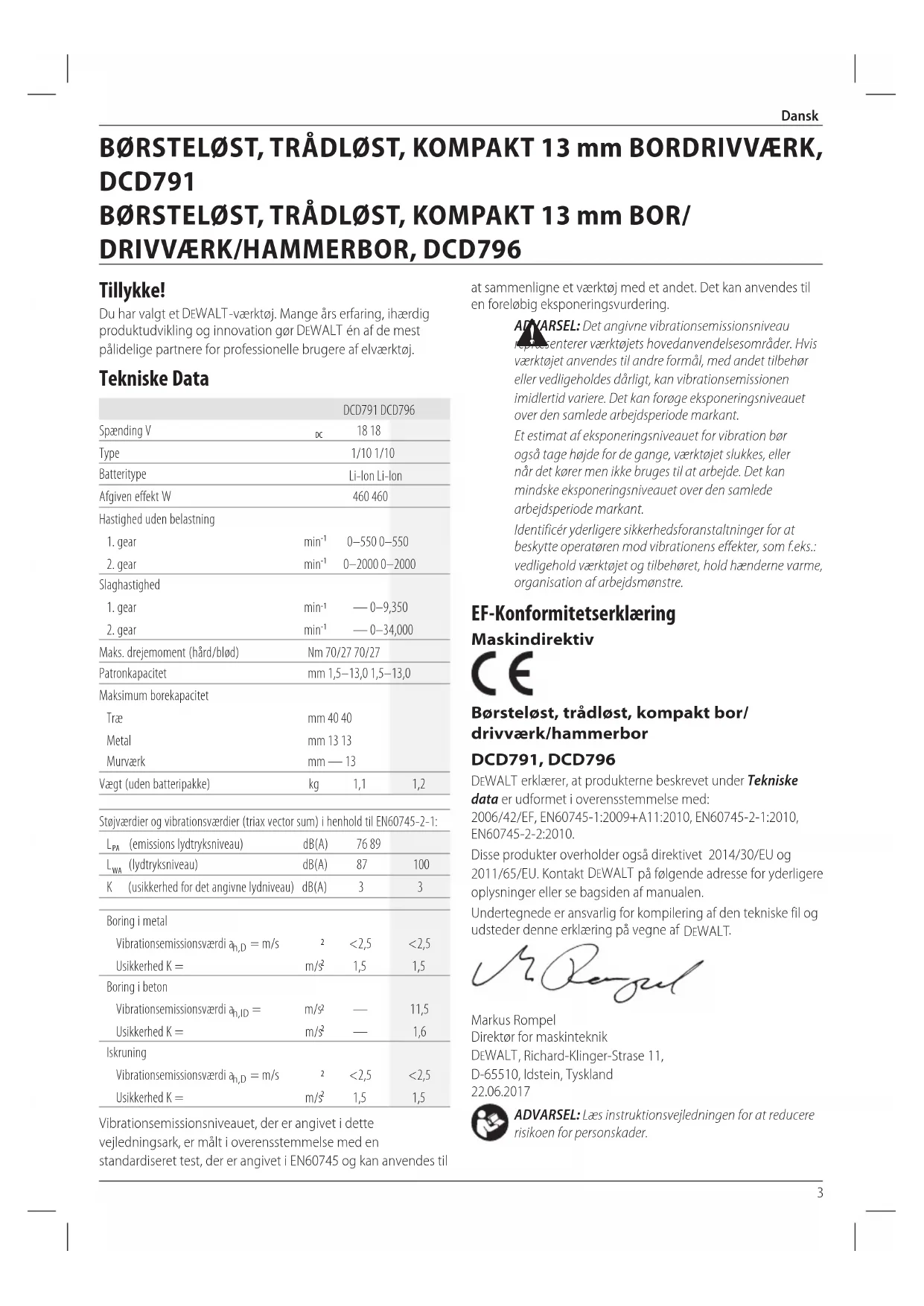

BØRSTELØST, TRÄDLØST, KOMPAKT 13 mm BORDRIVVÆRK, DCD791 BØRSTELØST, TRÄDLØST, KOMPAKT 13 mm BOR/ DRIVVÆRK/HAMMERBOR, DCD796

Tillykke!

Du har valgt et DFWALT-vaerktoj. Mange ars erfaring, ihacdig Produktudvikling og innovation gør DFWALT en af de mest pälidelige partnere for professionelle brugere af elvaerktoj.

Tekniske Data

	DCD791 DCD796
Spænding V	DC	18 18
Type		1/10 1/10
Batteritye		Li-Ion Li-Ion
Afgiven effekt W		460 460
Hastighed Eden belastning
1. gear	min-1	0-550 0-550
2. gear	min-1	0-2000 0-2000
Slaghastighed
1. gear	min-1	— 0-9,350
2. gear	min-1	— 0-34,000
Maks. drejemoment (hård/blød)	Nm 70/27 70/27
Patronkapacitet	mm 1,5-13,0 1,5-13,0
Maksimum borekapacitet
Træ	mm 40 40
Metal	mm 13 13
Murværk	mm — 13
Vægt (eden batteripakke)	kg	1,1 1,2

Stjvardier og vibrationsvardier (triax vector sum) i henhold til EN60745-2-1:

LPA (emissions lydtryksniveau)	dB(A)	76.89
LWA (lydtryksniveau)	dB(A)	87	100
K (usikkerhed for det angivne lydiveau)	dB(A)	3	3
Boring i metal
Vibrationsemissionsværdi a1,D = m/s	2	<2,5	<2,5
Usikkerhed K=	m/s2	1,5	1,5
Boring i beton
Vibrationsemissionsværdi a1,ID=	m/s2	—	11,5
Usikkerhed K=	m/s2	—	1,6
Iskruning
Vibrationsemissionsværdi a1,D = m/s	2	<2,5	<2,5
Usikkerhed K=	m/s2	1,5	1,5

Vibrationsemissionsniveauaut, der er angivet i dette
vejledningsark, er malt i overensstemmelse med en
standardiseret test, der er angivet i EN60745 og kan anvendes til

atSAMmenligne et værktjmed et andet.Det kan anvendes til en forelobig eksponeringsvurdering.

APARSEL: Det angivne vibrationsemissionsniveau reprenter værktajets hovedanvendelsesomrader. Hvis værktajet anvendes til andre formal, med andet tilbehoreller vedligeholdes darrigt, kan vibrationsemissionen imidlertid variere. Det kan foroge eksponeringsniveauet over den samlede arbejdperiode markant.

Et estimat af eksponeringsniveauet for vibration bor ogsa tage hoge de for de gange, værktoget slukkes, ellr nar det korer men违法犯罪 til at arbeje. Det kan mindske eksponeringsniveauet over den samlede arbejdperiode markant.

Identificier yderligere sikkerhedsforanstaltninger for at beskytte operatoren mod vibrationens effekter, som feks.: vedligehold værktajet og tilbehoret, hold henderne varme, organisation af arbejdsmønstre.

DEWALT erklær, atprodukterne beskrevet under Tekniske data er udformet i overensstemmelse med:

2006/42/EF, EN60745-1:2009+A11:2010, EN60745-2-1:2010, EN60745-2-2:2010.

Disse produit overholder ogss direktivet 2014/30/EU og 2011/65/EU. Kontakt DEWALT pa falgende adrasse for yderligere ophysninger erer se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udstederijke erklaring pa vegne af DEWALT.

Markus Rompel

Nedenstäende definitioner beskriver sikkerhedsniveauet for hvert enkest signalord. Laes vegledningen og vaer opmaerksom pa disse symboler.

FARE: Angiver en umiddelbart farlig situation, der indre den undgas, vil resultere i dod ell er alvorlig personskade.

APARSEL: Angiver en potentiel farlig situation, der indre den undgås, kunne resultere i død aller alvorlig persorskade.

FOSIGTIG: Angiver en potentiel farlig situation, der indre den undgås, kan resultere i mindre aller moderat persokade.

BEMERK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i Produktskade.

Averisiko forelektrisk stod.

An over brandfare.

ADVARSEL: Læs alle sikkerhedsadvarsler og alle aktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktoj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådlose) elværktoj.

1) Sikkerhed i Arbejdsområdet

a) Sorg for, at arbejdsomraret rent og godt oplyst. Rodede ell mkr omrder giver anledning til ulykker.
b) Undlad at benyttle elektrisk værktoj i en eksplionsfarlig atmospare, som f.eks. ved tilstedeverelsen af brændbare væsker, gasser erler stov. Elværktoj danner gnister, der kan anteende stov erler dampe.

c) Hold born og omkringstaende pa afstand, nar der anvendes elektrisk værktoj. Distractioner kan medfere, at du mister kontrollen.

2) Elektrisk Sikkerhed

a) Stik pa elektrisk værktoj skal passe til stikkontakten. Stikket ma aldrig modificeres pa nogen maje. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktoj. Umodificere stik og dertil passende stikkontakter reducerer risikoen for elektrisk stod.
b) Undgå kropskontakt med jord forbundne overflader, sösom rør, radiatorer, komfurer og koleskabe. Der er oget risiko for elektrisk stød, hvis din krop er jord forbundet.
c) Undlad at udsaette elektrisk vaerktoj for regn eller vade forhold. Hvis der traenger vand ind i et elektrisk vaerktoj, oges risikoen for elektrisk stod.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet ell ertrække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede aller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) När elektrisk værktoj benyttes udendørs, skal der anvendes en forlaengerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en stromforsyning, der er beskyttet af en fejlstromsaftbryder. Ved at benytte en fejlstromsaftbryder reduceres risikoen for elektrisk stød.

3) Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, när du benytt er elektrisk værktoj. Betjen ikke værktojet, hisis du er træt, pavirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktoj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsdudsty. Bær altid beskyttelsesbriller. Sikkerhedsdudsty, sasom stovmaske, skridsikre sikheredssko, sikkerhedshjelm ell horevaern,

brugt nár omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøj tilsluttes en stromkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, nar kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings-ller skruenogler, for det elektriske værktoj startes. En skruenogle erler,anden nogle,der bliver siddende pa en roterende del af elektrisk værktoj,kan give anledning til persorskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, narr uventede situationer opstår.
f) Bær hensigtsmaessig paklaedning. Bær ikke lost—toj aller smykker. Hold dit här,—toj og handsker væk fra bevægelige dele. Løstsiddende—toj, smykker erler langt här kan blive fanget i bevægelige dele.
g) Hvis der anvendes stovudsgnings-ller stovopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af stovopsamlingsudstyr kan begraense farer forarsaget af stov.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktoj. Brug det værktoj, der er bedst egnet til det arbejde, der skal udfores. Værktojet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benyte elektrisk værktoj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktoj, der/DDke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden fra det elektriske værktoj, for det elektriske værktoj justeres, detsilbehør udskiftes, ellertdet stiltes til opbevaring. Sadanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktogj ket startes utilisigtet.
d) Opbevar elektrisk værktøj对人体, og tillad ikke personer, som ikke erbekend med dette elektriske værktøj aller disse instruktioner, at betjene værktøj. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktoj. Undersog om bevægelige dele sidder skævt, binder erler er gæt itu savel som andre forhold, der kan pāvirke betjeningen af værktojet. Hvis det elektriske værktoj er beskadiget, skal det repareres fbrug. Mange ulykker er forarsaget af dārligt vedligeholdt værktoj.
f) Hold skareveerktoj skarpe og rene. Ordentligt vedlidgeholdt skareveerktoj med skarpe skarekanter har mindre tilbojelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdssforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) Anvendelse og Vedligeholdelse af Batteri

a) Mä kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgore en brandrisiko, hvis den bruges med en,anden type batteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver,enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.
c) När en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, sāsom papirclips, mønter, nogler, som, skruer og andre små metalgenstande, der kan dane forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forársage forbrænding eller brand.
d) Hvis en batteripakke udsettes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden soges lægehjælp. Batterivæske kan forårsage irritation ellor forbrænding.

6) Service

a) Elektrisk værktoj skal serviceres af en kvaliferet servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktojets driftssikkerhed opretholdes.

Ekstra specielle sikkerhedsregler for bor/ drivværk/hammerbor

• Bær horeværn nár du arbejder med slagboring. Stej kan forårsage horetab.
• Anvend hjælpehandtag, hvis leveret sammen med værktøjet. Det kan medføre personskade, hvis kontrollen over værktøjet mistes.
• Hold i elværktojets isolerede gribebflader, hvis der er risiko for, at skæretilbehoretkommen i kontakt med skjulte ledninger. Hvis skæereudstyret rammer en stromførende ledning, bliver elværktojets blotlagte dele stromførende, sa brugeren fár stød.
• Brug klemmer erlen anden praktisk MADE pa at sikre og understotte arbejdsemnet pa et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hand eller krop, vil det vare ustabilit, og det kan medfore, at du mister kontrollen over det.
• Bær sikkerhedsbriller erler anden beskytelse af øjnene. Hammer- og borefunktioner kan medfrole flyvende splinter. Flyvende partikler kan forårsage permanente øjenskader.
• Tilbehör og værktøj kan blive varmt under drift.
  Bær handsker under arbejde med dem, hvis du udforer

Dansk

varmefremkaldende opgaver som fx hammerboring og boring af metaller.

Arbejd ikke med dette værktoj i laengere tid ad gangen.
Vibrationer fra hammeren kan beskadige dine hender og arme. Brug handsker som ekstra stødpude og begraens risikoen ved at holde hyppige pauser.
- Luftaftrk dækker ofte over bevægelige dele og bør undgås. Lost toj, smykker ell er langt här kan blive fanget af de bevægelige dele.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: Horeskader.

Risiko for at klemme fingre, nar udstyr eendres.
- Helbredsmaessige skader på grund af indanding af stov, när der arbejdes med træ.
Risiko for personskade som folge af flyvende partikler.
Risiko for personskade som falgge af forlaenget brug.

Elektrisk sikkerhed

Den elektriske motor er konstruert til bare en spending. Kontroller altid, at batteripakken svarer til spendingen pa mærkepladen. Kontroller ogsa, at spendingen pa din oplader svarer til din el-netspending.

Din DEWALT-oblader er dobbeltisoleret i overensstemmelse med EN60335.Derfor kraves der ingen jordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fas gennem DEWALT's serviceorganisation.

Brug af forlangerledning

Der bør ici benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til stromforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1mm^2 ; den maksimale langde er 30m .

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

GEM DISSE INSTRUKTIONER

Opladere

DEWALT opladere kraever ingen justering og er designet til at vaere sa brugervenlige som muligt.

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

Frdu bruger opladeren, les alle instruktioner og de sikkerhedsmaesige afmærkninger pa opladeren, batteripakken og produktet.

ADVARESL: Risiko for chok. Lad ici nogen flydende komme ind i opladeren. Det kan resultere i et elektrisk chok.

ADVARSEL:Vi anbefaler brug af en reststromsanordning enen reststromskapacitet pa 30mA erler minre.
FORSIGTIG: Risiko for brand. For at reducere risikoen feste stelser, oplad kun DEWALTgenopladelige batterier. Andre batterityper kan eksplodere og forarssage persorskader.
FORSIGTIG: Børn skal overvåges for at sikre, at de/DDKE med udstyret.

BEMARK: Under bestemte forhold, när opladeren er tilsluttet til stromforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men/DDke begraeset til staluld, aluminumsfolie ell anden koncentration af metalliske partikler skal holds pa afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, när der/DDke er indsat en batteripakke. Tag stikket til opladeren ud f#r forsog pa at rengore den.

• Forsog ALDRIG at oplade batteripakken med andere opladere end dem, der er omtalt iijke manual. Opladeren og batteripakken er specielt designet til at arbeje samples.
• Disse opladere er/DDKE beregnet til,anden brug end opladning of DEWALT genopladelige batterier. Al,anden brug kan medfere risiko for brand, elektrisk chok ell livsfarlige elektriske stod.
• Udsaat ikke opladeren for regn eller sne.
• Træk i stikket i stedet for ledningen, nar opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.
• Sørg for at ledningen er placeret, sö den ikke bliver tradt på, snublet over eller på,anden mäde bliver genstand for skader eller belastning.
• Anvend kun en forlaengerledning, nar det er absolut nodvendigt. Anvendelse af en ukorrekt forlaengerledning kan resultere i risiko for brand, elektrisk chok ell livsfarlige elektriske stod.
• Anbring ikke noget oven på opladeren eller anbring opladeren på blodt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.
• Brug/DD: opladeren, hvis ledningen er stikket er beskadiget--fa dem omgænde udskiftet.
• Brug ikke opladeren, hvis den har fæt et HARDt slag, er blevet tabt eller blevet beskadiget på,anden vis. Tag den med til et autoriseret værksted.

• Demontér ikke opladeren, tag den med til et autoriseret værksted, Near service eller reparation er plokvevet. Ukorrekt genmontering kan medforresikor for elektrisk chok livsfarlige elektriske stedller brand.
  Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler erer lignende kvalificeret person for at forebygge enchver risiko.

• Tag stikket til opladeren ud af kontakten for forsag pa nogen form for rengoring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere denen risiko.
  Forsog ALDRIG at tilslutte 2 opladere til hinanden.

• Opladeren er designet til at kore pa standard 230V husholdningsström. Forsog ikke at bruge den med en,anden stromstyrke.Dette gælder ikke for opladere til koretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken saettes i.
2. Indsæt batteripakken 10 i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.
3. Nár opladningen er færdig, vil det blive angivet af den rode lampe, som vil lyse konstant på ON. Batteripakken er fuldt oplatet og kan nu anvendes eller kan afterlades i opladeren. Skub batteriets udloserknap 11 på batteripakken for at udtage batteripakken.

Betjening af oplader

Se indicatorerne nedenfor batteripakkens opladstatus.

Ladeindikatorer
oplader	- - - - -
fuldt oplatet	- - - - -
forsinkelse ved varmt/koldt batteri*	- - - - -

• Det rode lys vil fortsette med at blinke, men et gult indicatorlys vil blive tændt under delle handling. Nár batteriet har opnæt en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Koportible oplader(e) vil icke oplade en defekt batteripakke. Opladenen vil angive defekt batteri ved at nægte at lyse ell er ved at vise problem pakke aller oplader blinkmɒnster.

BEMAERK: Dette kan ogsa betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autorisret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

När opladen sporer et batteri, der er for varmt aller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har næt en passende temperatur. Opladen skifter derefter automatisk til pakkeopladningsfung. Denne Funktion sikrer maksimal batterilevetid.

En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil

ikke vende tilbage til maksimal opladningshestighed, selvom batteriet varmer.

DCB118 opladeren er udstyret med en intern blaeser designet til at nedkole batteripakken. Blaeseren taendes automatisk, nar batteripakken traenger til at blive afkølet. Brug aldrig opladeren, hvis blaeseren ikke virker correkt, eller hvis blaeserabningerne er blokerede. Tillad ikke at fremmedlegemer traenger ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmingller dyb afladning. Værktoget vil automatisk sla fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis ditte sker, anbring li-ion batteriet pa opladeren, indtil det er helt oplatet.

Vægmontering

Disse opladere er designet til montering pa en væg, eller til at stø oprejst pa et bord aller en arbejdslade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og pa afstand af et hjørne uller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne pa væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm langemed en skruehoveddiameter pa 7-9 mm, skrues ind i træ til en optimal dybde, der afterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne pa bagsiden af opladeren ind after de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengoring af opladenen

ARSEL: Risiko for chok. Tag stikket til opladeren

kontakten for renorging. Snavs og fert kan fjernes fra det ydersiden af opladeren med en klud ell er en blad ikke-metalisk børste. Brug ikke vand ull andre rengoringsmidler. Lad aldrig væske trænge ind iærktøjet, og nedænk aldrig nogen del afærktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sorg for at oplyse katalognummer og spending ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt oplatet ved levering. Læs nedenstænde sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

• Oplad ikke ellr brug batteriet i en eksplosionsfarlig atmospare, som f.eks. ved tilstedevarelsen af brandbare vasker, gasser ellr stov. Isæting ellr udtagning af batteriet fra opladeren kan antaende stov erler dampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ici nogen ændringer pa batteripakken, sa den kan passer ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medfrole persokader.
• Oplad kun batteripakker i DEWALTopladere.

DANSK

• Sprøjt IKKE på den eller nedsaenk den i vand aller andere væsker.
  Opbevar erler brug ikke værktøj og batteripakken på steder, hvor temperaturen kan na op på eller overstige 40^ (104^) (som f.eks..uden for skure eller metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvís den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i aben ild. Der dannes gifting dampe og stoffer ved forbænding af lithium-ion-batteripakker.
  Hvis batteriets indholdkommenikontaktmed huden, skal omradet omgäende vaskes med mild saebe og vand. Hvis batterivaeske kommer i ojnene, lad vand lobe over det abne oje i 15 minutter, ellndtil irritationen ophorer. Hvis det er ndvendigt at soge laegehjelp, bestar batterielektrolytten af en blanding af flydende organiske k carbonater og lithiumsalte.
• Indholdet af abnede battericeller kan forarsage Luftvejsirritation. Sorg for frisk luft. Sg lagehjaelp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrenderger. Batterivaeske kan brendbar, hvis den udsættes for gnister ell er aben ild.

APARSEL: Forsag aldrig at abne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fæt et hård slag, er blevet tabt, kørt over uller blevet beskadiget pa,anden vis (f.eks.stukket med en nål, slæt med en hammer, trædt pa). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar erler bær aldrig Tripakker, sa metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklaeder, lommen, værktogskasser,produktkasser, skuffer osv. med lese som, skruer, nogler osv.

FORSIGTIG: När det ikke er i brug, læg værktøjet på stæn pa en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan vis forrsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport of batterier sorg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forrsage en kortslutning.

DEWALT batterier opfylder alle geldende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europaeiske konvention om international transport af farligt gods ad landevejen (ADR). Lithium-ion-celler og batterier

er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en DEWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun ære forsendelse, der indeholder et litium-ion batteri med en energivurdering pa over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt timeurdering markeret pa pakningen. Desuden pa grund af regulativers kompleksitet, anbefaler DEWALT, at man ikke sender litium-ion-batteripakker med luftfragt uanset watt timeurdering. Forsendelse af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt timeurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at vare undtaget eller fuldt reguleret, er det speditorenes ansvar at radfore sig med de seneste regler for emballerings-, mærkningsog dokumentationskrav.

Ophysningerne i dette afsnit i vegledningen er givet i god tro og menes at vare korrekte pa det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt aller underforstaet. Det er kbers ansvar at sikre, at vedkommenedes aktiveter er i overensstemmelse med de gaelende regulativer.

Anvendelsesfunktion: När FLEXVOLT™ batteriet stär alene erer i et DEWALT 18V produit, vil den fungere som et 18V batteri. När FLEXVOLT™ batteriet er i et 54V aller et 108V (to 54V batterier) produit, vil det fungere som et 54V batteri.

daekslet er fastgjort til FLEXVOLTTM batteriet, er batteriet i transportfunktion. Behold daekslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en hjere watt timeydelse. Denne ogede mengde pa 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med hjere watt timer.

Eksempelvis kan transport
Wh ydelsen angive 3 x 36
Wh, hvilket betyder 3
batterier hver på 36 watt timer. Anwendelses Wh

Eksempel pa mærkning af anvendelses- og transportlabel

Use:108 Wh Transport:3x36 Wh

ydelsen kan angive 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

1. Det bedste opbevaringssted er kolest og tort, hvor den ikke udsettes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, när de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt oplatdet batteripakke et kaligt, tort sted uden for opladenen for optimale resultater.

BEMERk: Batteripakker bør不同程度 heit tomt for opladning. Batteripakken skal genoplades for brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i dette vegledning, kan mærkater på opladeren og batteripakken vise de folgende piktogrammer:

Laesbrugsvejledningenforbrug.

SeTekniske data vedrørende opladningssted.

Berør aldrig kontaktflader med stromførende genstande.

Beskadigede batteripakker ma ikke oplades.

Maikke udsættes for vand.

Defekte ledninger skal udskiftes omgaardene.

Oplad kun mellem 4^ og 40^

Kun til indendors drug.

Tag hensyn til miljoet ved bortskaffelse af batteripakken.

LI-ION

DCBXXX

Opladkun DEWALT batteripakker med despecielle DwALT opladere. Opladning af andertyper batteripakker end de specielle DEWALTbatterier med en DEWALT oplader, kan fadem til at spraenges aller fore til andre farlige situationer.

Destruerkke batteripakken.

ANVENDELSE (uden transportdaksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer).

TRANSPORT (med indbygget transportdaksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3 batterier pa 36 watt timer).

Batterity

DCD791 og DCD796 bruger et batteri pa 18 Volt. Disse batteripakker kan bruges: DCB181, DCB182 DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB547. Se Tekniske data for flere informatione

Pakkens indhold

Pakken indeholder:

1 Værktjskasse
1 Betjeningsvejledning
1 Betjeningsvejledning til Tool Connect ^TM -appen (B-modeller)

BEMERk: Batteripakker, opladere og værktogskasser følg er ikke med N-modeller. Batteripakker og opladere følg er ikke med NT-modeller. B-modeller omfatter Bluetooth®-batteripakker.

BEMÄRk: Bluetooth®-maerket og -logoerne er registrerede varemærker, der ejes af Bluetooth®, SIG, Inc. og al brug af södanne mærker af DEWALT er under licns. Andre varemærker og handelsnavne tilhører deres respektive ejere.

• Kontroller for eventuelle skader på værktøj, dele og tilbehør, der kan�� opstæt under transport.
• Tag dig tid til at læse denen vejledning grundigt og forsta den for betjening.

Mærkning pa værktoget

Folgende piktogrammer er vist pa værktojet:

Laesbrugsvejledningenforbrug.

Synlig stråling Kig ikke ind i lyset.

Datokodeposition (Fig. A)

Datokoden 16, der ogsä inkluderer Produktionsaret, er tryk pa huset.

Eksempel:

2017 XX XX

Produktionsär

Beskrivelse (Fig. A)

APARSEL: Modificer aldrig elektrisk værktøj eller nogen erderaf. Det kan medfare materiale-ller personskade.

1 Startknap
2 Forlaens-/baglaens styreknap
3 Momentjusteringsring
4 Gearskifter
5Arbejdslys
6 Nøglefri patron
7 Baeltekrog
8 Monteringsskrue
9 Boreclips
10 Batteripakke
11 Batteriudloserknap
12 Kontakt til arbejdslys

Tilsigtet Brug

Disse bor/drivvark/hammerbor er designet til professionelle boreopgaver, slagboring og skruetrakkeropgaver.

Dansk

MA IkkE anwendes under vade forhold ell er i naerheden af brændbare væsker eller gasser.

Disse bor/drivvark/hammerbor er professionelt el-vaerktoj.

LaD IkkE born komme i kontakt med værktøj. Overvågnir er pakrævet, narr uerfame brugere anvender dette værktøj.

• Dette produit er/DDke beregnet til anvendelse af personer (inklusive bo: n) med nedsatte fysiske, sensoriske ell mentale handicaps; mangel pa erfaringer, viden ell ferdigheder, medmindre de er under overvagning af en person, der er ansvarlig for deres sikkerhed. Born ma aldrig afterlades alene med dette produit.

SAMLING OG JUSTERING

ADARSEL: For at reducere risikoen for alvorlige melser, anbring forlens-/baglensknappen i startspaarreposition ell sla varktojet fra og frakobel batteripakken, for der foretages nogen justeringer, ell der af-/pamonteres tilbehor ell ekStraudstyr. Utilsigtet start kan medfrolekveestelser.

ADVARSEL: Anvend kun DeWALT-batteripakker og dere.

Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. B)

BEMERk: For de bedste resultater kontroller at batteripakken 10 er fuldt opladet.

Sādan installeres batteripakken i værktøjets handtag

1. Ret batteripakken 10 ind after rillene inde i handtaget (Fig.B).
2. Skub den ind i handtaget, indtil batteripakken sidder doit fast i værktog og kontroller, at den ikke river sig løs.

Sádan fjernes batteripakken fra værktøjet

1. Tryk på udloserknappen 11 og træk batteripakken ud fra værktøjets handtag.
2. Isaat batteripakken i opladeren som beskrevet i opladerafsnittet i/DDnevejledning.

Batteripakker til brændstofmål er (Fig. B)

Nogle DeWALT batteripakker indeholder en brandstofmaler, som bestar af tre gronne LED lys, som angiver niveaet for den resterende opladning i batteripakken.

Du aktiverer brændstofmäleren ved at trykke pa og holde brændstofmälerknappen nede. En kombination af de tre gronne LED lys vil lyse og angive niveaet for den resterende opladning. När niveaet for opladning i batteriet ligger under den brugbare granse, lyser brændstofmäleren ikke, og batteriet skal genoplades.

BEMERk: Brændstofmäleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funkionalitet og er underlagt variation baseret på produktkomponenter, temperatur og slutbrugeranvendelse.

Udløserkontakt til variabel hastighed (Fig. A)

Tryk på udloserkontakten 1 for at tænde værktoget. Tryk på udloserkontakten for at sla værktoget fra. Værktoget er udstyret med en bremse. Patronen vil stoppe, lige sa snart udloserknappen er helt udlost.

BEMÄRk: Vedvarende brug af det variable hastighedsomräde anbefales/DDet kan beskadige kontakten og bʊ undgas.

Forlæns/baglæns regularingsknap (Fig. A)

En forlæns/baglaens reguleringsknap 2 bestemmer vaerktojets retning og virker ogsa som en startspærreknap.

Forlaens rotation vælges ved at udlose udloserkontakten og trykke pa forlaens/baglaens reguleringsknappen pa højre side af vaerktojet.

Baglæns rotation vælges ved at trykke pa forlaens/baglæns reguleringsknappen pa venstre side af værktøjet.

Midterpositionen på styreknappen fastlaser vaerktojet i den slukkede position. När positionen på styreknappenændres, sorg for at udloseren er udlost.

BEMAERk: Frole gang værktoget kores after eendring af rotationsretningen, kan du hore et klik ved opstart. Dette er helt normalt og ikke tegn pa et problem.

Justeringskravens drejemoment (Fig. A)

Dit værktøj har en indstillelig drejemomentskruetærkker mekanisme til at bore og fjerne en imponerende række af fastgorelsessformer og -storrelser, og i nogle modeller er der en hammermekanisme til boring i muværk. I cirkler omkring kraven 3 vindes tal, et borehovedsymbol, og pa nogle modeller et hammersymbol. Disse tal bruges til at indstille koblingen til et drejemomentsomrade. Jo hjere tallet er pa kraven, jo hojere drejemoment og jo hurtigere gär fastgorelsen. Du vælger et af tallene ved at dreje, indtil det onskedete tal flugter med pilen.

BEMAERk: Drejningsmomentets justeringskrave er kun aktiveret under skruningsfunktion og ikke i boreog hammerborefunctional.

Dobbelt områdegearing (Fig. A)

Den dobbelte omradefunktion pa dit bor/drivvark gor det muligt for dig at skiffe gear til store alsidighed.

1. Du vælger hastighed 1 (høj drejemomentindstilling) ved at slå værktøj fer og fã det til at stoppe. Skub gearskifteren 4 fremad (imod patronen).
2. Du vælger hastighed 2 (lav drejemomentindstilling) ved at slå værktøjet fra og få det til at stoppe. Skub gearskifteren tilbage (væk fra patronen).

BEMERk: Skift ici gear nar værktoget korer. Lad altid boret stoppe helt ffor gearene skiftes. Hvis du har problemer med at skifte gear, sorg for at den dobbelte omradegearskifter enten er skubbet helt fremad ellher helt tilbage.

LED arbejdslys (Fig. A)

LED arbejdslyset 5 og dets kontakt til arbejdslyset 12 sidder pa værktøjets fod. Arbejdslysene aktiveres, nar

udloserkontakten trykkes ned. Den lave 13, mellem 14 og spotlys 15 tilstandene kan ændres ved at flytte kontakten pa værktøjets fod. Hvis udloserkontakten forbliver trykket ind, vil arbejdslsyset forblive tændt i alle tilstande.

I den lave 13 og mullem 14 indstilling slukker stralen automatisk 20 sekunder after, udloserkontakten udloses.

Spotlystilstand

Den hoge indstilling 15 er spotlyset vil kore i 20 minutter after, udloserkontakten er udlost. To minutter inden spotlyset slukkes, blinker det to gange, hvorefter det dempes. Bank let pa udloserkontakten for at undga, at spotlyset slukkes.

ADVARSEL: När arbejdslsyset bruges i mellem og spovstilstand, ma der ikke kigges i lyset, og boret ma ikke anbringes i en position, der kan fæ en person til at kigge ind i lyset. Der kan ske alvorlige øjenskader.

FORSIGTIG: När værktøjet bruges som et spotlys, skal der for, at det fastgøres på en stabil overflade, hvor det ikke vil udgøre en snuble- eller faldfare.

I spotlystilstanden, og när batteriet er næsten welt afladt, blinker spotlyset to gange, hvorefter det dæmpes. Efter to minutter vil batteriet vare welt afladet, og boret vil omgående stoppe. På dette tidspunkt skal det udskiftes med et opladet batteri.

ADNARSEL: For at mindske risikoen for personskade, sorg at or at have et backupbatteri ell er en sekundær lyskilde til radighed, hvis situationen kraver det.

Enkelt bøsningspatron.uden nogle (Fig. G-I)

ADVARSEL: Forsog ikke at stramme borebits (eller andet tænner) ved at tage fat om den forreste del af patronen ogændende værktøjet. Resultatet kan blive beskadigelse af patronen og persorskader. Aflas altid udloserkontakten, og frakobl værktøjet fra stromkilden ved udskiftning af tilbehør.

ADVARSEL: Sorg altid for, at boret er sikret, for værktøjet stæns. Et l OST bor kan blive udkastet fra værktøjet og kan medføre persorskader.

Dit værktøj omfatter en patron ut den nogle 6 med en roterende bønsning til betjening af patronen med en hand. Du indsætter et borehoved eller andet tilbehør ved at folge disse trin.

1. Sla værktøj fra og frakobl værktøj fra strømkilden.
2. Hold fast ved patronensorte bøsnig med den ene hand, og brug den anden til at sikre værktjet. Rotér bøsningen i retning mod uret sá langt, at den accepterer det ønskede tilbehør.
3. Indsæt tilbehøret ca. 19 mm (3/4") ind i patronen, og stram godt til ved at rotere patronbøsningen i retning med uret med den ene hand, mens der holdes fast ved værktøjet med den anden. Dit værktøj er forsynet med en automatisk spindellåsekanisme. Denne gør det muligt for dig at abne og lase patronen med en hand.

BEMERk: Sorg for at stramme patronen med den ene hand

pā patronbosningen og den,andenhandpavergktoget for maksimal stramning.

Bæltekrog og boreclips (Fig. A)

ADVARSEL: For at mindske risikoen for alvorlige nskader, skal du slukke for varktojet og tage batteriet ud, for du foretager justeringer erler fjerner/installerer tilbehør.
ADVARSEL: For at mindske risikoen for alvorlige nskader MAmanIKKE hange værktoget op i loftet erler hange objekter i baeltekrogen. Heng KUN værktogets baeltekrog fra et arbejdsbalete.
APARSEL: For at mindske risikoen for alvorlige perskader skal det sikres, at skruen, der holder baeltekrogen, er fastskruet.

VIGTIG: Brug kun den skrue 8, der medfolger, til fastgorelse aller fjernelse af baeltekrogen aller boreclips. Sorg for at spende skruen godt.

Bæltekrogen 7 og boreclipsen 9 kan monteres på begge sider af værktøjet udelukkende med den medfolgende skrue 8, sa bade venstre- og højrehändede kan bruge den. Hvis krogen eller clipsen slet ikke skal bruges, kan den fjernes fra værktøjet.

Bæltekrogen eller boreclipsen kan fjernes ved at fjernen skruen 8, der holder den på plads, og monter den sögen på den,anden side. Sørg for at spænde skruen godt.

BETJENING

Brugsvejledning

APARSEL: Overhold altid sikkerhedsvejledningen og de geselnde regler.
ADVARSEL: For at reducere risikoen for alvorlige kastelser, anbring forlens-/baglensknappen i startspaarreposition ell sla varktojet fra og frakobel batteripakken, ffor der foretages nogen justeringer, ell der af-/pamonteres tilbehor ell ekStraudstyr. Utilsigtet start kan medfere kvestelser.

Korrekt handposition kraver en hand pa toppen af boret 17 som vist, med den,anden hand pa det primare handtag 18.

Betjening af bor (Fig. A, D)

ADVARSEL: RISIKOEN FOR PERSONSKADER

METTESVED ALTID at sikre,at arbejdsemnet er korrekt fastspendt. Hvis du borer i et tyndt materiale, anvend en "backup"blok for at undga at beskadige materialet.

1. Drej kraven 3 til boresymbolet.

Dansk

1. Vælg det ønskede hastigheds-/drejemoment sområde ved hjælp af gearskifteren 4 for at matche hastigheden og drejemomentet til den planlagte opgave.
2. Til træ bruges drejebor, spadebor, sneglebor erler hulsave. Til metal bruges højtlegeret stål, drejebor erler hulsave. Brug smøremiddel ved boring i metal. Det gælder dog ikke støbejern og messing, som skal tørbores.
3. Tryk aktid i en lige linje med spidsen. Tryk tilstrakkeligt for at fā hovedet til at bide fast, men tryk ilke sāHardt, at motoren gär i stā ell er ber hovedet.
4. Hold godt fast pa værktjet med begge hænder, sa du kan styre borets vridninger. Hvis modellen ikke er udstyret med sidehandtag, tages der fat i boret med en hand pa handtaget og en hand pa batteripakken.

FORSIGTIG: Boret kan gä i sta, his voverbelastning
Förderager en pludselig vridning. Forvent altid motorstop.
Hold godt fast på boret for at styre vridningerne og undgå kvaestelser.

1. HVIs BORET GÄR I sTA, er arsagen normalt, at det er overbelastet aller anvendes forkert. UDLØs OMGÄEnDE UDLØsEREn, fjern borehovedet fra arbejdsemnet og fastslå arsagen til motorstoppet. TÆnD OG sLUk Ikke FOR UDLØsEREn I ET FORsOG PÅ aT sTaRTE ET sTOPPET BOR - DETTE kan ØDELæGGE BORET.
2. For at minimere motorstoppet aller bruddet gennem materialet reduceres trykket pa boret, og hovedet Iosnes gennem den sidste fraktionerede del af hullet.
3. Hold motoren korende, nár du trækker spidsen ud af et boret hul. Dette vil hjælpé med til at undgå blokering.
4. Med boremaskiner med variabel hastighed er det ikke nødvendigt at kørne det punkt, der skal bores i. Brug lav hastighed til at danne hullet, og og hastigheden ved at trykkeHardere pa startknappen, nar hullet er dybt nok til, at der kan bores,.uden at boret smutter ud.

Betjening af hammerbor (kun DCD796) (Fig. A, E)

1. Drey kraven 3 til hammerboresymbolet.
2. Vaelg indstillingen til den haje hastighed 2 ved at skubbe gearskifteren 4 tilbage (væk fra patronen). VIGTIGT: Brug kun borhoveder med karbidstalsspids aller murbor.
3. Under boring anybody kun tilstrækkelig kraft på hammeren, sö den ikke springer for meget eller "løfter" boret af. For meget kraft vil medføre langsommere borehastigheder, overophedning og dermed lavere borehastighed.
4. Bor lige idet du holder boret i en lige vinkel pa arbejdet. Anvend ikke sidepres pa boret, nr der bores, da det vil medfrole ophobning af borspäriller og en langsommere borehastighed.
5. Ved boring af dybe huller, hvis hammerens hastighed begynder at aftage, trækkes boret delvis ud af hullet, mens værktjet stadig korer, som afhjaelpning til at frigore afterladenskaber fra hullet.

BEMAERk: Den rigtige borebastighed kendetegnes af en jævn strøm af borestøv fra hullet.

Betjening af skruetrækker (Fig. A, F)

1. Drej drejningsmomentets justeringskrave 3 hen til den ønskede position.
2. Vælg det ønskede hastigheds-/drejemoment sområde ved hjælp af gearskifteren 4 for at matche hastigheden og drejemomentet til den planlagte opgave.

BEMERk: Brug den laveste drejemomentindstilling, der kræves for at indsætte fastgorelsen i den ønskede dybde. Jo lavere tallet er, jo lavere er drejemomentudgangen.

1. Indsæt det onskede fastgorelsestilbehör i patronen, som du ville qere med alle borehoveder.
2. Foretag nogle fä övelseskörsler i noget skrot ell er omrader, der/DDKE kan ses, for at fastslä den korrekte position for koblingskraven.
3. Start altid med en lavere drejemomentindstilling, og gå derefter videre til højere drejemomentindstillinger for at undgå, at arbejdsemnet eller fastgorelsenheden bliver beskadiget.

VEDLIGEHOLDELS

Dit DEWALT-elmvarktoj er beregnet til langvarig brug med minimal vedligeholdelse. Varktojets fortatte tilfredsstellende drift afhanger af korrekt vedligeholdelse og rengoring af varktojet.

ADVARSEL: For at reducere risikoen for alvorlige kelselser, anbring forlens-/baglensknappen i startspaarreposition ell sla værktoget fra og frakobel batteripakken, for der foretages nogen justeringer, ell der af-/pamonteres tilbehor ull ekstraudstyr. Utilsigtet start kan medfrolekvaestelser.

Der kan/DDfores service pa opladeren ell batteripakken.

Smoring

Dette elektriske vaerktoj skal违法犯罪

Rengoring

ADVARSEL: Blaes stov og snavs ud af hovedhuset med
Lige sa snart der samler sig snavs i og omkring
luftaftreakket. Bær godkende beskyttelsebriller og
godkendt stovmaske ved udforelse af deutsche procedure.

ADARSEL: Brug aldrig oplosningsmidler erler andre ge kemikalier til at rengore værktojets ikke metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktojet, og nedsænk aldrig nogen del af værktojet i væske.

Valgrit tilbehør

AYARSEL: Da andet tilbehør end det, som stilles til varnged af DEWALT, ikke er afprovet med dette produit, kan det vaere farligt at bruge sadant tilbehør med dette værktøj. For at mindske risikoen for personskade, på dette produit kun anvendes med tilbehør, som anbefales of DEWALT.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljobeskyttelese

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, när det ici afgiver tilstrækkelig effekt ved opgaver, der før var lette at udfore. Ved afslutningen af batteriets rimelige levetid bortskaffes det pa en miljøsikker mäde:

Sorg for, at batteripakken er helt afladet og tag den derpa ud af værktogiet.
Lithium-ion-celler er genanvendelige. Tag dem med til din forhandler ell er til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt ell korrekt bortskaffet.

BÜRSTENLOSER AKKU-BOHRSCHRAUBER COMPACT 13 mm, DCD791

BÜRSTENLOSER AKKU-BOHRSCHRAUBER/BOHRHAMMER COMPACT 13 mm, DCD796

D-65510 Idstein, Tyskland

22.06.2017

ADVARSEL: Les bruksanvisingen slick at skaderisikoen kan reduseres.

Batterier Ladere/Ladetider (i minutter)
Kat # V DC Ah Vekt (kg)				DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1.05	270	140	90	60	90X
DCB547 18/54 9,0/3,0 1.25 420 220 140 85 140 X
DCB181	18	1,5	0,35	70	35	22	22	2245
DCB182	18	4,0	0,61	185	100	60	60	60120
DCB183/B	18	2,0	0,40	90	50	30	30	3060
DCB184/B	18	5,0	0,62	240	120	75	75	75150
DCB185	18	1,3	0,35	60	30	22	22	22X
DCB187	18	3.0	0.48	140	70	45	45	4590

ADVARSEL: Fare for stot. Ikke la vaeske kommt inn i Iaen. Det kan resultere i elektrisk stot.

ADVARSEL:Vi anbefaler bruk av en jordfeilsikring med en ell strmverdi pa 30mA aller minre.

FORSIKTIG: Fare for brannskader. For a redusere faren skader, lad kun DEWALToppladbare batterier. Andre type batterier kan sprekke og forarsake personskader og materielle skader.

Ko compatible ladere vil elle lade en defekt batteripakke. Laderen vil indikere feilaktig batteripakke ved at den不信 lyser, ell er ved a indikere blinkemnonster for problem pakke eller lader.

MERK: Dette kan ogsa tyde pa et problem med laderen.

Elektronisk beskyttelsessystem

FORSIKTG: När det ikke er i bruk plasser verktøyet. Den pa en stabil overflate der det ikke skaper

Bruks-modus: När FLEXVOLT™-batteriet stär alene erller er montert i et DEWALT 18V produit, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produit, vil det fungere som et 54V batteri.

Transport-modus: När hetten er satt på FLEXVOLT™-batteriet, er batteriet i transport-modus. La hetten vaere på ved forsendelse.

Ikke lad skadede batteripakker.

Ike utsett for vann.

Fà byttet defekte ledninger omgående.

Lades kun mellom 4^ og 40^

MERk: Kontinuereg suk ved variabel hastigkeit anbefales ikke. Dette vil kinne skade bryteren og bør unngås.

Fremover/bakover kontrollknapp (Fig. A)

avtrekkerbryteren og koble verktoyet fra strommen nár du skifter tilbehør.

ADVARSEL: Pass alltid pa at biten sitter godt f# du starter et. En Ios bit kan kastes ut av verktoyet og fore til persorskader.

Oppladbar batteripakke

Denne langtids batteripakken ma lades pa nytt nar den ikke lenger produserer nok strom til jobber som enkelt kinne utfores tidligere. Ta hensyn til miljoet nafter batteripakken ma kasseres:

Se nedanstænde tabell angænde batteripaketets laddningsstatus.
