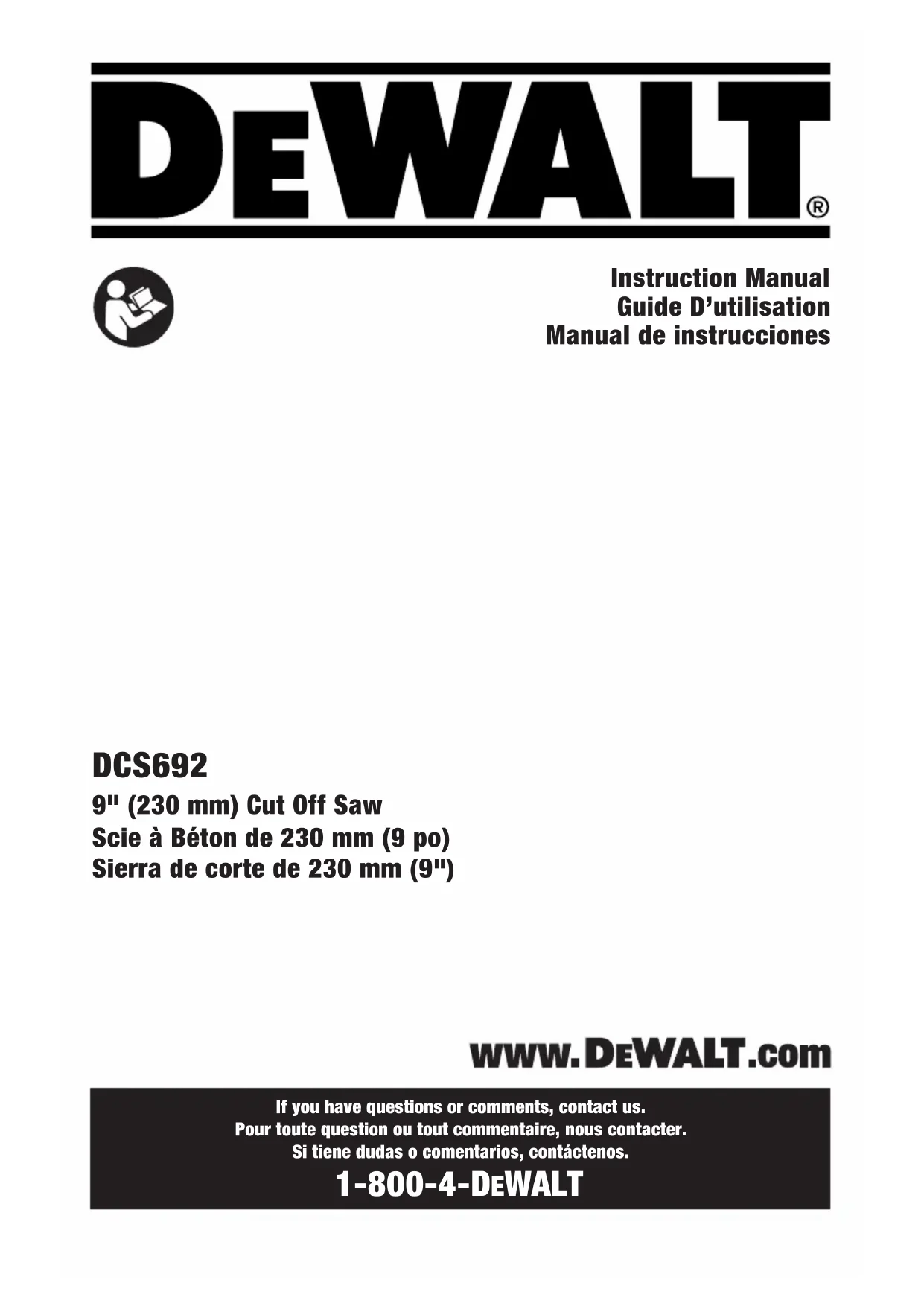

DCS692 - Outils multifonctions DEWALT - Notice d'utilisation et mode d'emploi gratuit

Pour installer ou remplacer la lame, assurez-vous d'abord que l'outil est éteint et que le bloc-piles est retiré. Utilisez le bouton de verrouillage du fuseau (13) pour bloquer l'arbre. Dévisser la vis de l'arbre (11) avec la clé fournie (6). Retirez la rondelle de serrage extérieure (21) et l'ancienne lame. Placez la nouvelle lame sur l'arbre en respectant le sens de rotation indiqué (flèche sur le protecteur). Remettez la rondelle extérieure et la vis, puis serrez solidement. Vérifiez que la lame tourne librement.

La coupe à l'eau est recommandée avec des lames diamantées. Connectez l'admission d'eau (17) à un robinet via le connecteur rapide (24). Ouvrez la vanne d'eau (16) progressivement pour régler le débit (minimum 600 ml/min). Assurez-vous que le couvercle du compartiment à piles est bien fermé. Ne dépassez pas une pression d'eau de 4,1 bar (60 psi). Après la coupe, faites tourner l'outil à vide 3-5 secondes avec l'eau fermée pour éliminer l'eau résiduelle.

La scie DCS692 est conçue pour fonctionner uniquement avec les blocs-piles FLEXVOLT de DeWALT. Les tensions supportées sont 20 V max*, 60 V max* et 120 V max* (en combinant deux blocs-piles). Utilisez exclusivement les blocs-piles recommandés pour éviter tout risque de blessure ou d'incendie.

Vérifiez d'abord que le bloc-piles est correctement installé et chargé. Si la température du bloc-piles est trop basse ou trop haute, le système de protection peut bloquer le démarrage ; laissez-le revenir à température ambiante (entre 4,5°C et 40°C). Si le problème persiste, consultez la section Dépannage de la notice ou contactez un centre de service agréé.

Utilisez de l'air comprimé sec pour souffler la poussière des évents et des fentes de ventilation au moins une fois par semaine. Nettoyez les surfaces extérieures avec un chiffon humide et du savon doux. N'utilisez jamais de solvants agressifs. Assurez-vous que le bloc-piles est retiré avant le nettoyage.

La profondeur de coupe maximale est de 83 mm (3,25 pouces). Pour les matériaux épais, effectuez plusieurs passes en ne dépassant pas 25,4 mm (1 pouce) par passe.

Tirez sur le levier de dégagement du pivotement du protecteur (14) vers l'arrière et maintenez-le. Saisissez le protecteur (9) par la poignée de pivotement (10) et tournez-le à l'angle souhaité. Relâchez le levier et vérifiez qu'il s'enclenche correctement. Ne manipulez jamais le protecteur lorsque l'outil est en marche.

Maintenez fermement l'outil avec les deux mains en utilisant les poignées avant et arrière. Évitez de couper avec le quadrant supérieur de la lame. Ne forcez pas l'outil et utilisez une pression ferme et constante. Soutenez correctement la pièce à couper pour éviter les pincements. Ne bloquez pas la lame et assurez-vous que l'entaille reste ouverte.

Utilisez uniquement des meules abrasives renforcées ou des lames diamantées de 230 mm de diamètre avec un alésage de 22,2 mm. Les meules diamantées segmentées doivent avoir un espace périphérique maximum de 10 mm. Les accessoires DeWALT sont fortement recommandés pour garantir la sécurité et les performances.

Pour toute question ou réparation, contactez le service clientèle DeWalt au 1-800-4-DEWALT (1-800-433-9258) ou visitez www.dewalt.com. Vous pouvez également vous rendre dans un centre de service agréé. La garantie limitée de 3 ans couvre les défauts de fabrication ; conservez la preuve d'achat.
