Magic 1 WiFi - Adaptateur Powerline DEVOLO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Adaptateur Powerline avec WiFi intégré, vitesse de transmission jusqu'à 1200 Mbps, compatible avec les normes HomePlug AV2.
Utilisation	Idéal pour étendre le réseau WiFi dans toute la maison en utilisant le câblage électrique existant.
Maintenance et réparation	Pas d'entretien spécifique requis. En cas de problème, redémarrer l'appareil ou réinitialiser aux paramètres d'usine.
Sécurité	Chiffrement AES 128 bits pour sécuriser la connexion Powerline.
Informations générales	Compatible avec tous les routeurs et modems. Facilité d'installation avec une configuration simple via l'application Devolo.

FOIRE AUX QUESTIONS - Magic 1 WiFi DEVOLO

Comment configurer le DEVOLO Magic 1 WiFi pour la première fois ?

Pour configurer votre DEVOLO Magic 1 WiFi, branchez l'adaptateur dans une prise électrique, connectez-le à votre routeur à l'aide d'un câble Ethernet, puis utilisez l'application DEVOLO pour terminer la configuration.

Que faire si je ne parviens pas à établir une connexion WiFi ?

Vérifiez que l'adaptateur est correctement branché et que les voyants LED indiquent une connexion. Assurez-vous également que votre routeur fonctionne correctement et que le mot de passe WiFi est correct.

Comment réinitialiser mon DEVOLO Magic 1 WiFi ?

Pour réinitialiser l'adaptateur, maintenez enfoncé le bouton de réinitialisation situé sur l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton.

Le signal WiFi est faible dans certaines pièces, que puis-je faire ?

Essayez de déplacer l'adaptateur à un autre endroit, de préférence à mi-chemin entre votre routeur et la zone où le signal est faible. Vous pouvez également ajouter un autre adaptateur DEVOLO pour étendre la couverture.

Comment mettre à jour le firmware de mon DEVOLO Magic 1 WiFi ?

Ouvrez l'application DEVOLO, allez dans les paramètres de l'appareil, et recherchez les mises à jour de firmware disponibles. Suivez les instructions pour installer la mise à jour si nécessaire.

Puis-je utiliser plusieurs adaptateurs DEVOLO ensemble ?

Oui, vous pouvez utiliser plusieurs adaptateurs DEVOLO ensemble pour étendre votre réseau. Assurez-vous qu'ils sont tous connectés à la même ligne électrique et configurés via l'application DEVOLO.

Que faire si l'adaptateur ne fonctionne pas après une coupure de courant ?

Débranchez l'adaptateur, attendez quelques secondes, puis rebranchez-le. Vérifiez également que la prise fonctionne en y branchant un autre appareil.

Est-ce que le DEVOLO Magic 1 WiFi est compatible avec tous les routeurs ?

Oui, le DEVOLO Magic 1 WiFi est compatible avec la plupart des routeurs disponibles sur le marché. Assurez-vous simplement que votre routeur est connecté à Internet.

Comment voir les appareils connectés à mon réseau DEVOLO ?

Utilisez l'application DEVOLO pour visualiser tous les appareils connectés à votre réseau. Vous pouvez également gérer l'accès de chaque appareil depuis cette interface.

Le DEVOLO Magic 1 WiFi fonctionne-t-il avec des prises multiples ?

Il est recommandé de brancher l'adaptateur directement dans une prise murale pour un meilleur performance. L'utilisation de prises multiples ou d'extensions peut affecter la qualité du signal.

MODE D'EMPLOI Magic 1 WiFi DEVOLO

La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserves le droit d'effectuer des modifications à des fins d'améliorations techniques.

Marques

Android™ est une marque déposée de Open Handset Alliance.

Linux® est une marque déposée de Linus Torvalds.

Ubuntu est une marque déposée de Canonical Ltd.

Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc.

iPhone, iPad et iPod sont des marques déposées de Apple Computer, Inc.

Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.

Wi-Fi, Wi-Fi Protected AccessTM, WPA™, WPA2™ et Wi-Fi Protected SetupTM sont des marques déposées de Wi-Fi Alliance.

devolo et le logo devolo sont des marques déposées de devolo AG.

Le paquet de microprogrammes de devolo contient des fichiers diffusés sous différentes licences, notamment sous une licence dont devolo est propriété et sous une licence Open Source (à savoir GNU General Public License, GNU Lesser General Public License ou FreeBSD License). Le code source des fichiers diffusés en tant qu'Open Source peut être demandé par écrit à [e-mail].

Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se reserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'eventuelles erreurs ou modifications.

Ce produit a eté fabriqué et est vendu sous licence accordée à devolo AG par Vectis One Ltd. pour les brevets sur la technologie WiFi et en possession de Wi-Fi One, LLC (« licence »). La licence est limitée à l'électronique finie pour l'utilisation finale et ne s'étend pas aux approeils ou processus de tiers, qui sont utilisés ou vendus en combinaison avec ce produit.

devolo AG

Charlottenburger Allee 67

52068 Aachen

Germany

www.devolo.global

Version 1.3_8/22

Contenu

1 Avant-propos 6

1.1 Information sur cette documentation 6
1.2 Sécurité 6
1.2.1 Sur ce dépliant «Sécurité & service» 6
1.2.2 Description des symboles 7
1.2.3 Utilisation conforme 8
1.2.4 Conformité CE 8
1.3 devolo dans Internet 9

2 Introduction 10

2.1 devolo Magic 10
2.2 Présentation de l'adaptateur devolo Magic 1 WiFi 11
2.3 Appariement - étabir la connexion CPL 13
2.3.1 Lire le témoin de contrôle CPL 15
2.3.2 Bouton WiFi 19
2.3.3 Lire le témoin de contrôle WiFi 20
2.3.4 Bouton de réinitialisation 21
2.3.5 Prises reseau 21
2.3.6 AntennesWiFi 21
2.3.7 Prise de courant intégrée 21

3 Mise en service 22

3.1 Contenu du coffret 22
3.2 Configuration système requise 22
3.3 Consignes importantes 23
3.4 Connecter le devolo Magic 1WiFi 24

3.4.1 Starter Kit - établissement automatique d'un nouveau devolo Magic réseau CPL . 24
3.4.2 Extension - ajouter un autre devolo Magic 1 WiFi dans un réseau CPL existant . . . 24
3.4.3 Modifier le mot de passer reseau 25
3.4.4 Configurer un réseau WiFi avec le devolo Magic 1WiFi 25
3.5 Installer les logiciels devolo 26

3.6 Supprimer devolo Magic d'un réseau CPL 27

4 Configuration du réseau 28

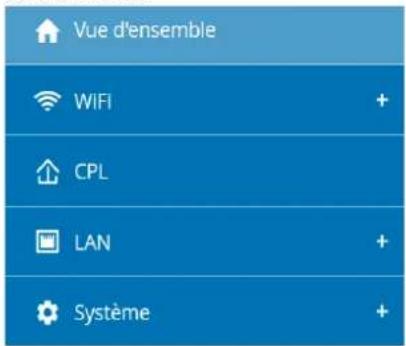

4.1 Afficher l'interface web intégrée 28
4.2 Généralités 28

4.3 Apercu general 31

4.3.1 Systeme 31
4.3.2 WiFi 31
4.3.3 LAN 32

4.4WiFi 32

4.4.1 Etat 32
4.4.2 RenseauxWiFi 33
4.4.3 Réseau Invite 35
4.4.4 Mesh (réseau maille) 37
4.4.5 Planificateur WiFi 38
4.4.6 Contrôle parental 39
4.4.7 Wi-Fi Protected Setup (WPS) 40
4.4.8 Rereaux voisins 42

4.5 CPL 42

4.6 LAN 45

4.6.1 Etat 45
4.6.2 Configuration IPv4/IPv6 46

4.7 Systeme 47

4.7.1 Etat 47
4.7.2 Gestion 48
4.7.3 Configuration 49
4.7.4 Mise à jour du microprogramme 50
4.7.5 Config Sync 52

5Annexe 53

5.1 Optimisation de la largeur de bande 53
5.2 Conditions generales de garantie 53

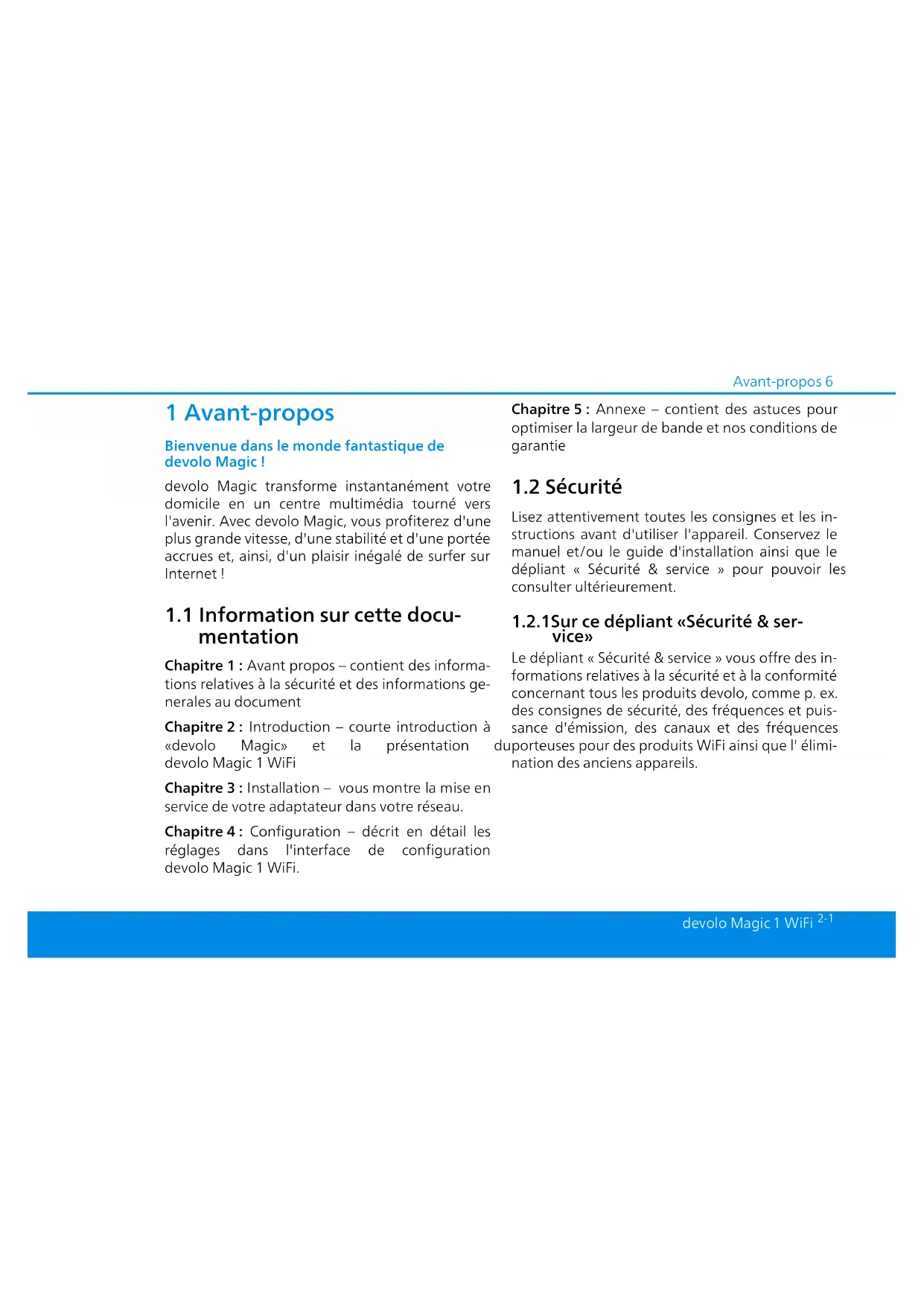

1 Avant-propos

Bienvenue dans le monde fantastique de devolo Magic!

devolo Magic transforme instantanément votre domicile en un centre multimédia tourné vers l'avenir. Avec devolo Magic, vous profitez d'une plus grande vitesse, d'une stabilité et d'une portée accrues et, ainsi, d'un plaisir inégalé de surfer sur Internet!

1.1 Information sur cette documentation

Chapitre 1: Avant propos - contient des informations relatives à la sécurité et des informations generales au document

Chapitre 2: Introduction - course introduction à «devolo Magic» et la presentation devolo Magic 1 WiFi

Chapitre 3: Installation - you montre la mise en service de votre adaptateur dans votre réseau.

Chapitre 4: Configuration - décrit en détaill les réglages dans l'interface de configuration devolo Magic 1 WiFi.

Chapitre 5: Annexe - contient des astuces pour optimiser la largeur de bande et nos conditions de garantie

1.2 Sécurité

Lisez attentivement toutes les consignes et les instructions avant d'utiliser l'appareil. Conservez le manuel et/ou le guide d'installation ainsi que le dépliant « Sécurité & service » pour pouvoir les consulter ultérieurement.

1.2.1 Sur ce dépliant « Sécurité & service»

Le dépliant « Sécurité & service » vous offre des informations relatives à la sécurité et à la conformité concernant tous les produits devolo, comme p. ex. des consignes de sécurité, des fréquences et puissance d'émission, des canaux et des fréquences duporteuses pour des produits WiFi ainsi que l'élimination des anciens apparèils.

Le dépliant et le guide d'installation sur papier sont joints au chaque produit; ce nuel est disponible en ligne.

Par ailleurs, vous trouvez ces descriptions de produits ainsi que d'autres dans la zone de téléchargement de la page produit respective à l'adresse www.devolo.global.

1.2.2 Description des symboles

Dans cette section, nous vous fournissons une description succincte de la signification des différents symboles utilisés dans le manuel et / ou sur la plaquette signalétique ainsi que sur la prise de l'appareil :

Symbole Description

Symbole de sécurité très important qui vous avertit d'un danger d'à la tension électrique et qui en cas de non-respect peut entraîner des blessures très graves ou la mort.

Symbole Description
	Symbole de sécurité très important qui vous avertit d'une situation potentiellement dangereuse assorted d'un risque de trèbuchement qui peut entraîner des blessures.
	Remarque importante qui signale le risque évientuel de dommages matériels et dont il est recommandé de tener compte.
	L'appareil ne doit être utilisé que dans des locaux secs et fermés.
	Applicable uniquement aux appareils avec WiFi dans la 5 GHz: Les connexions WiFi dans la bande 5 GHz de 5,15 à 5,35 GHz sont exclusivement destinées à être utilisées à l'intérieur de locaux fermés.

band

Symbole	Description
	L'appareil est un produit de la classe de protection l. Toutes les parties du boîtier (en métal) conductrices d'électricité qui, en cas de défaut, peuvent être sous tension pendant le fonctionnement ou la maintenance doivent être reliées en continu au conducteur de terre (conducteur de protection).
CE	Par le marquage CE, le fabricant / le responsable de la mise en circulation déclare que le produit est conforme aux directives européennes en vigueur et qu'il a été soumis aux procédures d'évaluation de la conformité prescrites.
i	Conseils et astuces concernant la configuration du produit.
√	Indique que le déroulement d'une action est terminé.

1.2.3Utilisation conforme

Utilisez les apparèils devolo conformément à la description pour éviter des dommages et blessures.

devolo Magic 1 WiFi

L'appareil est un dispositif de communication destiné à un usage interieur et est équipéd'un module CPL (Courant Porteur en Ligne) et d'un module WiFi. La communication des appareils entre eux s'effectue via CPL et leWiFi.

L'appareil permet la transmission du signal Internet/de données via le cablage domestique ainsi que via le WiFi et intégre par ce biais des terminaux compatibles Internet dans le réseau domestique

devolo Magic 1 LAN

L'appareil est un dispositif de communication destiné à un usage interieur et est équipéd'un module CPL (Courant Porteur en Ligne). La communication des appar兼ls entre eux s'effectue via CPL.

L'appareil permet la transmission du signal Internet/de données via le cablage domestique et intégre par ce biais des terminaux compatibles Internet dans le réseau domestique.

Les produits sont prevus pour une utilisation dans l'UE, l'AELE et en Irlande du Nord.

1.2.4Conformité CE

La déclaration de conformité CE simplifiée sous forme imprimée est jointe au produit. Elle est également disponible dans l'internet sur www.devolo.global/support/ce.

1.3 devolo dans Internet

Toutes les informations détaillées sur nos produits et sur les réseaux CPL ou WiFi sont disponibles sur Internet à l'adresse www.devolo.global.

Vous y trouvrez non seulement le descriptor et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.

Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à [e-mail] ou bien [e-mail]!

2 Introduction

2.1 devolo Magic

Home is where devolo Magic is - devolo Magic transforme instantanément votre domicile en un centre multimédia du futuro avec une plus grande vitesse, une stabilité et une portée accrues et, ainsi, un excellent plaisir de surfer sur Internet!

Laissez-vous inspirer par des produits facies à installer dotés d'une technologie innovante impressionnante et d'une puissance imbattable.

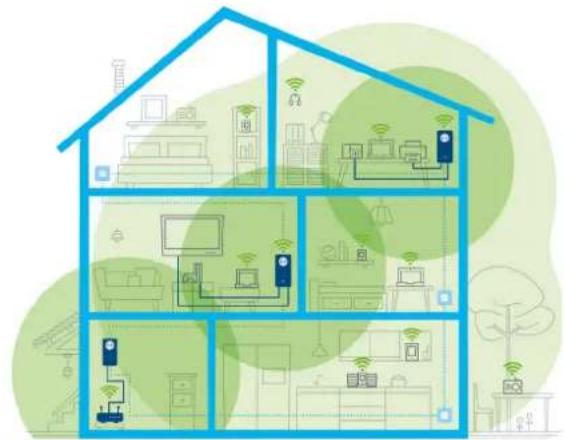

Fig. 1 devolo magic dans toute la maison

Pour etre des auejord'hui preparé à la technique de demain

devolo Magic incarne la nouvelle génération de la technologie Powerline (CPL) basée sur le standard G.hn. Le standard G.hn a ete developpé par l'Union internationale des telecommunications (UIT) et son développement est actuellment principalement poursuivi par I'association professionnelle HomeGrid Forum. Les produits devolo Magic 1 WiFi sont certifiés conformément

aux prescriptions HomeGrid et sont compatibles avec d'autres produits certifiés HomeGrid.

Tout comme la technologie HomePlug AV utilisée sur les adaptateurs dLAN devolo déjà déployés, devolo Magic fait également appel au réseau électrique domestique pour la transmission de données et garantit une performance et une stabilité impeccable même à où la pose de cables réseau est impossible ou n'est pas souhaitée et/ou les plafonds et murs entravent souvent la couverture WiFi.

Pour la réalisation d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic. Pour des raisons techniques, les adaptateurs de la série devolo Magic ne sont pas compatibles avec les adaptateurs dLAN.

2.2 Présentation de l'adaptateur devolo Magic 1 WiFi

Déballer - Brancher - Commencer et être armé de rapidité et de stabilité pour la nouvelle génération de la technologie CPL ainsi que du nouveau maillage Mesh WiFi:

CPL

avec des vitesses de jusqu'à 1200 Mbits/s
sur des distances de jusqu'à 400 metres
Sécurité – avec cryptage CPL 128-Bit-AES

Mesh WiFi

avec des vitesses de jusqu'à 1200 Mbits/s
- 4 antennes se chargeant en même temps des fréquences WiFi 2,4 et 5 GHz et utilisent la largeur de la bande de fréquences 5 GHz tout entière (Dynamic Frequency Selection, DFS).
- Airtime Fairness (équité du temps de diffusion) - les apparèils WiFi les plus rapides ont la priorité dans le réseau.
Band Steering (commande de la bande) -utilisation de la bande de fréquences optimale (bandes de fréquence 2,4 et 5 GHz)
Roaming (itinéranee)-connexion instantanée sans transition au point d'accès WiFi le plus puissant
- Sécurité - avec WPA2 pour Wireless ac (normes IEEE 802.11a/b/g/n/ac définitissant le réseau sans fil haut débit)
Des fonctions supplémentaires pratiques comme le contrôle parental, Invite WiFi, le pla

nificantur hora et Config-Sync sont integreés dans le devolo Magic 1 WiFi.

Economie - le mode d'économie d'énergie intégré diminue automatiquement la consommation d'énergie en cas de faible quantité de données.
- Par l'intermédiaire de 2 prises réseau sur le devolo Magic 1 WiFi, vous connectez à votre accès Internet (p. ex. routeur) via le réseau CPL les apparèils stationnaires, comme p. ex, votre console de jeu, votre téléviseur ou votre récepteur multimédia.
Sa prise de courant intégrée peut servir de prise de courant murale normale pour alimenter en courant un autre appeareil du réseau ou être utilisée comme une multiprise.

Le devolo Magic possede

• une prise de courant intégrée,
  un bouton CPL avec voyant d'etat DEL,
  un bouton WiFi avec voyant d'etat DEL,
  quatre antennes WiFi integrees,
  deux prises reseau,
• un bouton de réinitialisation (à côte des prises réseau).

Les voyants d'etat DEL peuvent etre desacti
ves. Vous trouvez de plus amples informa
tions a ce sujet au chapitre 4 Configuration
du reseau ou sur Internet sous
www.devolo.global/devolo-cockpit.

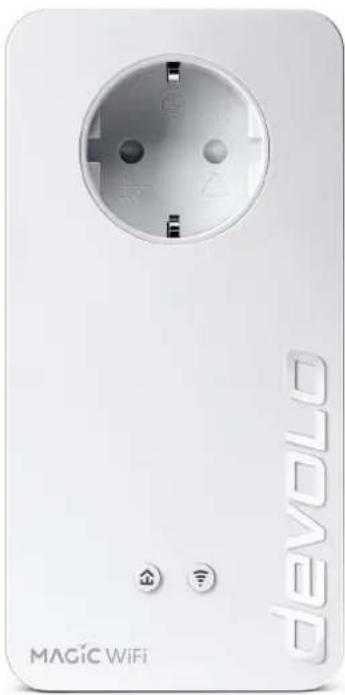

Fig. 2: devolo Magic 1 WiFi ^2-1 avec connecteur et prise de courant propres au pays

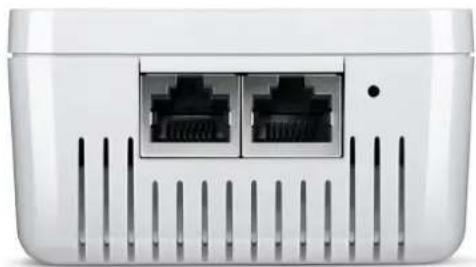

Fig. 3 Prises reseau

2.3 Appariement - étabir la connexion CPL

Les adaptateurs devolo Magic configures par dé
fait c'est-à-dire qui viennent juste d'être achetés ou qui ont été réinitialisés avec succès (voir chapit
re 3.6 Supprimer devolo Magic d'un réseau CPL)
tentent automatiquement un apparlement (établier la connexion CPL) avec un autre ada
teur devolo Magic.

Mise en service d'un nouveau réseau CPL devolo Magic

Après avoir branché l'adaptateur devolo Magic sur une prise de courant murale libre, celui-ci tente automatiquement d'établier un nouveau réseau devolo Magic dans les 3 minutes qui suivent.

Ajouter un autre adaptateur devolo Magic à un réseau devolo Magic existant

Pour ajouter un nouveau devolo Magic 1 WiFi dans votre réseau devolo Magic existant, vous dévez d'abord le connecter aux autres adaptateurs devolo Magic pour creer un réseau. Il suffit pour cela d'utiliser un mot de passer commun qui peut être attribué de différentes manières:

• par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir chapitre 3.5 Installer les logiciels devolo),
• par l'intermédiaire de l'interface web (voir chapitre 4 Configuration du réseau)
  ou par l'intermédiaire du bouton CPL comme décrit ci-après.
  Pour cela, branchez le nouvel adaptateur devolo Magic 1 WiFi dans une prise de courant murale libre et appuyez (dans les 3 minutes qui suivent) pendant env. 1 seconde sur le bouton

CPL d'un adaptateur devolo Magic de votre réseau devolo Magic existant.

Le nouvel adaptateur devolo Magic 1 WiFi est en mode d'appariement automatique et il ne faut donc appuyer sur aucun bouton. Le voyant DEL de cet adaptateur clignote maintainant également en blanc.

Après un certain temps, les voyageurs DEL cèsent de clignoter et restent allumés en blanc. L'adaptateur devolo Magic 1 WiFi a été ajouté avec succès à votre réseau devolo Magic existant.

Il n'est possible d'ajouter qu'un seul adaptorteur devolo Magic par procedure d'apparlement.

Pour de plus amples informations sur l'in-stallation des adaptateurs devolo Magic, veuillez dire le chapitre 3.4 Connecter le devolo Magic 1WiFi.

2.3.1Lire le témoin de contrôle CPL

Le témoin de contrôle CPL (DEL) intégré indique

l'etat du devolo Magic 1 WiFi par clignotement et allumage :

	DEL	Comportement	Signification Voyant d'etat	DEL (interface web*)
1	D E rouge	Allumé jusqu'à 1 minute	Démarrage Non verrouillable
2	D E rouge	Clignote toutes les 0,5 s (allumé etint)	État 1: réinitialisation de l'adaptateur devolo Magic 1 WiFi a réussi. Le bouton CPL/ réinitialisation a été actionné pendant plus de 10 secondes. État 2: l'adaptateur devolo Magic 1 WiFi se trouve (à nouveau) à l'état de configuration par dé-faut. Depuis la première réinitialisation, un-cun apparuiement avec un autre adaptateur devolo Magic 1 WiFi n'a eu lieu. Connectez l'adaptateur à un autre adapta-tein devolo Magic 1 WiFi pour constituer un réseau CPL fonctionnel, comme décrit au chapitre d'appariement.	Non verrouillable
3	DEL rouge	Allumé en perma-nence	État 1: les autres participants du réseau sont en mode veille et ne sont donc actuellément pas joignables par l'intémidaire du réseau électrique. Dans cet état, les voyants DEL CPL des autres adaptateurs devolo Magic 1 WiFi clignotent juste brièvement en blanc. État 2: la connexion avec les autres participants au réseau a été interrompue. La ligne électrique présente peut-être un dérange-ment électromagnétique ou une haute fré-quence. Le cas échéant, rapprochez les adaptateurs devolo Magic 1 WiFi les uns des autres ou essayez de désactiver la source de perturbation.	Verrouillable
4	DEL rouge et blan-che	Clignote à intervalles de 0,1 seconde rouge/2 secondes blanc	Le débit de transmission de données est faible.**	Verrouillable

17 Introduction

	DEL	Comportement	Signification Voyant d'etat	DEL (interface web*)
5	DEL blanche	État 1: clignote à intervalles de 0,5 seconde.	État 1: cet adaptateur devolo Magic 1 WiFi est en mode d'appariement et recherche de nouveaux adaptateurs devolo Magic 1 WiFi.	Non verrouillable
		État 2: clignote à intervalles de 1 seconde.	État 2: quelqu'un a déclenché la fonction d'identifi-cation de l'appareil sur l'interface web ou dans l'appli devolo Home Network Cette fonction permet d'identifier l'adapta-teur devolo Magic 1 WiFi recherché.	App.
6	DEL blanche	Allumé en perma-nence	La connexion devolo Magic 1 WiFi est par-faite et l'adaptateur devolo Magic 1 WiFi est prét à fonctionner.	Verrouillable
7	DEL blanche	Clignote à inter-valles de 0,1 seconde alumé /5 secondes éteint	L'adaptateur devolo Magic 1 WiFi est mode veille.***	enverrouillable

	DEL	Comportement	Signification	Voyant d' état	DEL (interface web*)
8	DEL rouge et blanche	Clignote à inter-valles de 0,5 seconde rouge/0,5 seconde blanc	L'adaptateur devolo Magic 1 WiFi effectue une mise à jour du microprogramme.		Non verrouillable

*Voutrouvez des informations sur l'interface web au chapitre 4 Configuration du réseau.

**Voutrouverez des instructions pour l'amélioration du débit de transmission de données au chapitre 5.2 Conditions générales de garantie.

***Un adaptateur devolo Magicresse en mode veille au bout d'environ 10 minutes si aucun apparreil reseau allumé (par ex. un ordinateur) n'est connecté à l'interface reseau et que le Wi-Fi est dé-sactivé. Dans ce mode, l'adaptateur devolo Magic n'est pas jaignable par l'interneniaire du reseau électrique. Des que l'appareil reseau (par exemple un ordinateur) connecté à l'interface reseau est remis en marche, votre adaptateur devolo Magic est à nouveau jaignable par l'interneniaire du reseau électrique.

Verifiez si l'adaptateur est correctement branché sur le réseau électrique et si la procédure d'appariement a été effectue avec succès. Pour des informations complémentaires, reportez-vous à 3.4 Connecter le devolo Magic 1 WiFi.

2.3.2Bouton WiFi

Ce bouton commande les fonctions suivantes:

Activer/désactiver le Wi-Fi

Par défaut, la fonction WiFi est déjà active et le réseau sans fil est sécurisé par WPA2. La clé WiFi par défaut pour l'installation initiale du devolo Magic est la clé Wi-Fi de l'appareil.

Avant la mise en réseau, notez la clé WiFi du devolo Magic 1 WiFi. Cette clé unique de l'appareil (WiFi key) est imprimée sur l'étiquette au dos du boitier.

Fig. 4: WiFi key (clé unique) sur l'étiquette

Pour étabrir la connexion entre le devolo Magic 1 WiFi et votre ordinateur portable, la tablette ou le smartphone via WiFi, saisissez la clé Wi-Fi de l'adaptateur dans le champ de sécurité réseau.

Pour désactiver le WiFi, appuyez sur le bouton WiFi pendant plus de 3 secondes.

Pour activer à nouveau le WiFi, appuyez brievement sur le bouton WiFi.

Connector les apparèils WiFi via WPS

Si l'appareil est dans I'etat de livreaison, appuyez brievement sur le bouton Wi-Fi pour activer la fonction WPS.
Si la connexion WiFi est désactivée et que vous VOULEZ activer la fonction WPS, appuyez deux fois sur le bouton WiFi; une fois pour activer le Wi-Fi et une deuxième fois pour activer la fonction WPS.
Si la connexion WiFi est activée et que vous voulez transmettre ces réglages à un autre adaptateur devolo Magic 1 WiFi, reportez-vous au chapitre 4.7.5 Config Sync.

WPS est une norme de chiffrement développée par Wi-Fi Alliance. WPS facilité l'ajout de nouveaux péripériques dans un réseau existant. Les informations détaillées à ce sujet sont fournies au chapitre 4.4.7 Wi-Fi Protected Setup (WPS).

2.3.3Lire le témoin de contrôle WiFi

Le témoin de contrôle WiFi (DEL) intégré indique

I'etat du devolo Magic par clignotement ou allumage

	DEL WiFi Co	Comportement Significa	tion Voyant d'etat DEL	(interface web*)
1	D E L che	Clignote I a an intervals de 0,1 seconde allumé / 5 secondes éteint	L'adaptateur devolo Magic 1 WiFi est en mode WPS pour intégrer les appa-reils WiFi par WPS.	Non verrouillable
2	D E L che	Allumé en peâma-nence	Le WiFi est allumé et actif. Verrouillable
	DEL blan-che	Inactif État 1 :	La DEL WiFi est éteinte et l'adaptateur devolo magic est toujours prét à l'emploi. État 2 : La fonction WiFi est désactivée.	Verrouillable

*Voutrouvez des informations sur l'interface web au chapitre 4 Configuration du réseau.

2.3.4Bouton de réinitialisation

Le bouton de réinitialisation (à côté des prises réseau) a deux fonctions différentes:

Redemarrage

L'appareil effectue un redémarrage quand vous appuyez sur le bouton de réinitialisation pendant moins de 10 secondes.

Valeurs par défaut usine

Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic et réinitialiser sa configuration aux valeurs par défaut, appuyez sur le bouton de réinitialisation pendant plus de 10 secondes.

Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus!

Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.

L'adaptateur devolo Magic 1 WiFi a eteCPL supprimé avec succes de votre réseau devolo Magic.

2.3.5Prises réseau

A l'aide des prises au réseau de l'adaptateur devolo Magic, vous pouvez le connecter à des apparciels stationnaires comme p. ex. les PC, les consoles de jeu etc. via un cable Ethernet normal.

2.3.6 Antennes WiFi

Les antennes WiFi à l'intérieur du boitier servent à connecter d'autres périphériques réseau par Wi-Fi.

2.3.7Prise de courant intégrée

Utilisez toujours la prise de courant intégrée de l'adaptateur devolo Magic pour relier d'autres consommateurs électriques au réseau électrique. En particulier les apparèils électroniques avec blocs d'alimentation peuvent avoir une influence négative sur la puissance CPL.

Le filtrre réseau intégré dans l'adaptateur devolo Magic filtrte ce genre de perturbation exter-ne et réduit ainsi la perturbation de la puissance

3 Mise en service

Ce chapitre déscrit la mise en service de votre devolo Magic 1 WiFi. Nous décrivons le raccordement de l'appareil et vous presentons brievement le logiciel devolo.

Pour plus d'informations, veuillez consulter notre Site Web www.devolo.global.

3.1 Contenu du coffret

Avant d'installer votre devolo Magic 1 WiFi, vérifie que tous les composants faisant partie du produit sont bien dans le coffret:

Single Kit:

1 devolo Magic 1 WiFi
Guide d'installation sur papier
Dépliant « Sécurité & service » sur papier
Déclaration CE simplifiée sur papier
Documentation en ligne

ou

Starter Kit:

1 devolo Magic 1 WiFi
1 devolo Magic 1 LAN
1 cable Ethernet

Guide d'installation sur papier
Dépliant « Sécurité & service » sur papier
Déclaration CE simplifiée sur papier
Documentation en ligne

ou

Kit multiroom:

2 devolo Magic 1 WiFi
1 devolo Magic 1 LAN
1 cable Ethernet
Guide d'installation sur papier
Dépliant « Sécurité & service » sur papier
Déclaration CE simplifiée sur papier
Documentation en ligne

devolo se reserve le droit de modifier le contenu du coffret sans préavis.

3.2 Configuration système requise

• Systèmes d'exploitation pris en charge par le calculiel devolo Cockpit :

à partir de Win 7 (32 bits/64 bits),
à partir de Ubuntu 13.10 (32 bits/64 bits),
念 partir de Mac OS X 10.9

Raccordement au réseau

devolo Magic 1WiFi 2-1

Attention,Vote ordinateur ou I'appareil correspondant doit dispose d'une carte reseau ou d'un adaptateur reseau avec interface reseau.

Pour l'établissement d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic.

3.3 Consignes importantes

Utilisez les apparèils devolo, les logiciels devolo et les accessoires fournis conformément à la description pour éviter des dommages et blessures.

Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant demettre les appareils devolo en service.

Lisez le chapitre 1.2 Sécurité et le dépliant fourni « Sécurité & service »

Voutrouvezegalementle dépliant dans la zone de téléchargement de la page produit respective sous www.devolo.global

ATTENTION! Endommagement de l'appareil par des conditions ambantes Utiliser l'appareil uniquement dans des locaux secs et fermés

DANGER! Choc électrique

L'appareil doit être branché à une prise de courant avec conducteur de protection rac-cordé (PE)

ATTENTION! Endommagement l'appareil par tension inadmissible

L'appareil doit uniquement etre exploite sur un reseau d'alimentation electrique correspondant aux specifications individues sur sa plaquette signaletique.

\section*{Caracteristiques techniques}

La plage de tension d'alimentation admise pour le fonctionnement de l'appareil ainsi que la puissance consommée figurent sur la plaque signalétique au dos du boitier.

D'autres caractéristiques techniques du produit sont disponibles dans la fiche produit dans la zone de téléchargement de la page produit respective sous www.devolo.global

3.4 Connecter le devolo Magic 1 WiFi

Les chapitres suivants vous montrent comment connecter et intégrer le devolo Magic 1 WiFi dans un réseau. La façon exacte derialcder est decrite a l'appui de differents scenarios de réseau possibles.

3.4.1 Starter Kit - établissement automatique d'un nouveau devolo Magic réseau CPL

Reliez un devolo Magic 1 LAN au port réseau de votre apparéil d'accès Internet (par ex. votre routeur Internet).

PRUDENCE! Risque de trèbuchement

Veiller à ce que le cable ne soit pas un obstacle et à ce que la prise de courant et les apparciels réseau connectés soient facilement accessibles

• Branchez les deux adaptateurs devolo Magic dans des prises de courant murales libres dans les 3 minutes qui seront. Dés que les voyageants DEL des deux adaptateurs clignotent en blanc à intervalles réguliers de 0,5 seconde, ils sont opérationnels ettent automatiquement

d'établier une connexion cryptée entre eux (voir le chapitre 2.3.3 Lire le témoin de contrôle WiFi).

Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumées en blanc, votre réseau devolo Magic est configuré et protégé contre tout accès non autorisé.

3.4.2 Extension - ajouter un autre devolo Magic 1 WiFi dans un réseau CPL existant

• Branchez le devolo Magic 1 WiFi dans une prise murale libre. Dés que levoyant DEL clignote en blanc à intervalles réguliers de 0,5 seconde, l'adaptateur est opérationnel mais n'est pas encore intégré dans un réseau devolo Magic (voir le chapitre 2.3.3 Lire le témoin de contrôle WiFi).

Appariement - étabir la connexion CPL

Avant de pouvoir utiliser le nouveau devolo Magic 1 WiFi dans votre réseau devolo Magic, vousdez d'abord le connecter à vos autres adaptateurs devolo Magic existants pour creer un réseau. Cette intégration se fait a travers l'utilisation d'un mot de passer commun.

devolo Magic 1 WiFi ^2-1

Appuyez dans les 3 minutes qui suivent pendant env. 1 seconde sur le bouton CPL d'un adaptateur devolo Magic de votre réseau existant devolo Magic.

Le nouvel adaptateur devolo Magic est en mode d'appariement automatique et il ne faut donc appuyer sur aucun bouton.

Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumés en blanc, le nouvel adaptateur a été intégré avec succès dans votre réseau devolo Magic existant.

Il n'est possible d'ajouter qu'un seul nouvel adaptateur par procEDURE d'appariement.

3.4.3 Modifier le mot de passer réseau

Un mot de passer de réseau peut, en outre, être modifié

• par l'intermédiaire de l'interface web de l'adaptateur devolo Magic (voir le chapitre 4 Configuration du réseau)
  ou
  par l'intermédiaire de devolo Cockpit ou de devolo Home Network App. Pour plus d'infor

mations à ce sujet, veuilles consulter le chapitre suivant.

3.4.4 Configurer un réseau WiFi avec le devolo Magic 1 WiFi

Pour établier la connexion WiFi avec votre ordinateur portable, votre tablette ou votre smartphone, entreprises la clé WiFi noteeAAParavant comme cle de securite reseau.

Intégrer le devolo Magic 1 WiFi dans un réseau WiFi existant

Pour que le devolo Magic 1 WiFi ait la meme configuration WiFi que vous routeur WiFi, vous pouze recupérer les données de connexion WiFi à l'aide de la fonction WiFi Clone. Celle-ci peut etre activée de plusieurs manieres:

ActiverWiFiClone：

• Activer WiFi Clone par pression de bouton : appuyez brièvement sur le bouton CPL de votre adaptateur devolo Magic WiFi. Avec avoir appuyé sur le bouton, la LED clignote blanc. Appuyez sur le bouton WPS de votre routeur dans les 2 minutes qui suivent. Veuillez consulter les instructions de votre routeur pour connaître la durée de pression.

ou

• Activer WiFi Clone via l'interface Web. Les informations détaillées sur cette fonction sont fournies dans le chapitre WiFi Clone.

3.5 Installer les logiciels devolo

Installer les logiciels devolo Cockpit

devolo Cockpit détecte tous les adaptateurs devolo Magic à portée dans votre réseau devolo Magic, affiche les informations sur ces apparciels et crypte votre réseau devolo Magic de manière individuelle. Le logiciel vous permet d'acceder à l'interface web intégrée.

Systèmes d'exploitation pris en charge par le logiciel devolo Cockpit (à partir de la version 5.0):

à partir de Win 7 (32 bits/64 bits),
à partir de Ubuntu 13.10 (32 bits/64 bits),
à partir de Mac OS X 10.9

Vous trouvrez le manuel produit,le logiciel et de plus amples informations sur devolo Cockpit sur Internet à l'adresse www.devolo.global/devolo-cockpit.

Télécharger devolo Home Network App

devolo Home Network App est l'application gratuite de devolo servant aussi à contrôler et confi-

gurer les connexions WiFi, Magic et Ethernet de l'adaptateur devolo Magic avec un smartphone ou une tablette. Le smartphone ou la tablette se connecte alors à l'adaptateur devolo Magic 1 WiFi du réseau à domicile via WiFi.

• Telechargez devolo Home Network App sur votre smartphone ou votre tablette à partir du magasin en ligne.
  L'appli devolo Home Network App est enregistrée comme d'habitude dans la liste des applications de votre smartphone ou de votre tablette. Vous accedez au menu de démarrage en appuyant sur l'icone devolo Home Network App.

Voutrouvrez de plus amples informations sur devolo Home Network App sur Internet à l'adresse www.devolo.global/home-network-app.

3.6 Supprimer devolo Magic d'un réseau CPL

Pour supprimer un adaptateur devolo Magic de leur réseau et réinitialiser sa configuration aux valeurs par défaut,

appuyez sur le bouton de réinitialisation pendant plus de 10 secondes.
Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur du réseau électrique.

Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus!

Pour l'intégrer ensuite dans un autre réseau, procédez comme décrit au chapitre 3.4.2 Extension - ajouter un autre devolo Magic 1 WiFi dans un réseau CPL existant.

4 Configuration du réseau

L'adaptateur devolo Magic possède une interface web intégrée pouvant être affichée avec un navigateur Web courant. Cette interface permet de régler tous les paramètres d'exploitation de l'adaptateur.

4.1 Afficher l'interface web intégrée

Vous accedez à l'interface web en ligne intégrée du l'adaptateur devolo Magic de plusieurs manières:

• à l'aide de devolo Home Network App de votre smartphone ou de votre tablette, vous accédez à l'interface web de l'appareil en tapant dans la page d'aperçu général de devolo Home Network App sur le symbol de l'adaptateur.

ou

• à l'aide du calculateur pour acceder à l'interface web de l'apparéil en cliquant avec le pointeur de souris sur l'onglet correspondant du l'adaptateur devolo Magic. Le calculiel recherche l'adresse IP actuelle et commence la configuration dans l'explorateur Web.

Par défaut, vous accédez directement à l'interface web. Si vous avez définir un mot de passer de connexion au moyen de l'options Systeme Gestion, vous doivent l'entrée auparavant. Pour les détails, lissez le chapitre 4.7 Systeme.

Pour la description détaillée de devolo Home Network App et logiciel devolo Cockpit, consultez le chapitre 3.5 Installer les logiciels devolo.

4.2 Généralités

Toutes les fonctions de menu sont décrites dans la fenêtre correspondante du menu et dans le chapitre correspondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus. Les figures de l'interface utilisateur de l'appareil sont à titre d'exemple.

Se connecter

L'interface de configuration n'est pas protégée par un mot de passer. Pour éviter que des tiers accèdent à l'appareil, créez un mot de passer lorsque vous vous connectez pour la première fois.

Pour vous connecter, entrez votre mot de passer et cliquez sur Connecter.

Veuillez vous connecter avec votre mot de passer!

Mot de passage

Connector

Se déconnecter

Pour quitter l'interface de configuration, cliquez sur Déconnexion.

Selectionner la langue

Selectionnez la langue voulue dans la listederoulante des langues.

Les menus principaux de l'interface de configuration et les sous-menus apparaissent sur le coto gau

che. Cliquez sur un sous-menu pour y acceder directement.

Effectuer une modification

Dés que vous procédez à une modification, deux symboles s'affichent sur la page de menu correspondante:

• Symbole de disquette: vos paramètres sont enregistrés.
• Symbole X: l'opération est annulée. Vos paramètres ne sont pas enregistrés.

Données obligatoires

Les champs avec un bord rouge sont des champ obligatoires qui doivent nécessairement etre renseignes pour pouvoir continuer.

Texte d'aide dans les champs non renseignés

Les champs non renseignés contiennent un texte d'aide grise décrivant le contenu demandé. Ce texte disparait des que vous positionnez le curseur dans le champ et appuyez sur une touche.

Réglages par défaut

Certain champs contiennent une valeur par défaut qui a été可以选择 de manière à assurer la compatibilité maximale et donc la simplicité d'utilisation. Les valeurs par défaut dans les menus de selection (listes déroulantes) sont mises en evidence par le signe*.

Les valeurs par défaut peuvent bien sur être remplacées par vos valeurs personnalisées.

Réglages recommends

Quelques champs contiennent des réglages recommandés.

Les réglages recommendés peuvent bien sur être remplacés par des valeurs personalisées.

Tableaux

Vous pouvez effectuer des modifications au sein d'un tableau en cliquant sur la ligne voulue du tableau de Plantificateur et Contrôle parental. En

mode de gestion, la ligne à modifier est affichée sur fond bleu.

Erreurs de saisie

Les erreurs de saisie sont signalées par un cadre rouge autour du champ concerné ou par un message d'erreur.

Boutons

Cliquez sur le symbole de disquette pour sauve-garder les modifications effectuees dans une page de l'interface de configuration.

Pour quitter une page de l'interface de configuration, cliquez sur le symbole X ou utilisez le chemin de menu au-dessus des boutons.

Pour effacer le contenu d'un champ, cliquez sur le symbole de la corbeille.

Pour rafraîchir une liste, cliquez sur le symbole de la flèche.

4.3 Aperçu général

La zone Aperçu général permet de consulter l'etat du l'adaptateur devolo Magic ainsi que celui des apparèils LAN, CPL et WiFi connectés.

4.3.1Système

Nom: nom de l'appareil

N^ de série: numero de série de l'appareil

Version du microprogramme: version du microprogramme de l'appareil

4.3.2WiFi

2,4 GHz

Canal actué : le canal de fréquence utilisé

SSID actifs :les SSID utilisés

Appareils WiFi connectés : nombre d'appareils connectés au réseau WiFi

5GHz

Canal actué : le canal de fréquence utilisé

SSID actifs :les SSID utilisés

Appareils WiFi connectés : nombre d'appareils connectés au réseau WiFi

CPL

Péripérisque local : état de l'appareil «connecté» ou «déconnecté»

Réseau : Nombre d'appareils connectés au réseau

4.3.3LAN

Ethernet

Port 1/2: connecteurs reseaux; indication de la vitesse (10/100/1000 Mbits/s) lorsqu'une connexion est détectée, sinon indication de l'état 'déconnecté'.

IPv4

Protocole : indication si DHCP est activé ou désactivé

Adresse: adress IPv4 utilisee

Masque de sous-reseau : masque de reseau IPv4 utilise

Passerelle par défaut : passerelle IPv4 utilisee

Serveur DNS: serveur DNSv4 utilise

IPv6

Protocole : indication si DHCP est activé ou désactivé

Adresse/sous-reseau: adresse SLAAC utilisée

4.4WiFi

La zone WiFi sert à effectuer les réglages du réseau sans fil.

4.4.1Etat

Vous voyagez ici I'etat actuel de la configuration du reseau WiFi. You pouvez consulter les stations WiFi connectees et avec leurs caractéristiques telles que I'adresse MAC, la bande fréquentielle selectionnée, le SSID, le début en réception et en émission, et la durée de connexion.

WH/lot
Appareils WiFi

Réseau WiFi

4.4.2Réseaux WiFi

Vous procedez ici à tous les réglages nécessaires pour votre réseau WiFi.

WiFi/ReseauxWiFi

Mode réseau WiFi

2.4Gbit 5Gbit Inacti

Paramités identiques

2.4GHz + 5 GHz

Nom du réseau 2,4+5 GHz:

devolo-632

Canal 2.4 GHz:

Automatique (bous les canaux)

Canal 5 GHz:

Automatique (tous les canaux)

Masquerle S5ID

Cryptage:

WPA2/WPA3

WPA3

Mot de passage :

100 code est regas. der 86 63 cainrnes (paaagnane) au 64 cainrnes (jne hantang).

Mode réseau WiFi

L'adaptateur devolo Magic prend en charge aussi bien le fonctionnement en parallèle des bandes de fréquences Wi-Fi que leur utilisation séparée.

Dans le champ Mode réseau Wi-Fi, vous déterminéz votre réglage favori en cliquant sur le champ respectif:

2,4 GHz + 5 GHz - les deux bandes de fréquences sont utilisées
2.4 GHz - seule la bande de fréquences 2,4 GHz est utilisé
5 GHz -seule la bande de fréquences 5 GHz est utilisée
désactivé - si vous le souhaitez, vous pouvez désactiver complètement la partie WiFi de votre l'adaptateur devolo Magic.

Notez que la connexion sans fil avec l'adaptateur devolo Magic sera coupée des que vous enregistrez ce réglage. Dans ce cas, configurez l'appareil via Ethernet.

Nom du réseau

Le nom du réseau (SSID) déterminé le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et ainsi identifier le réseau WiFi correct.

Canaux

Dans la gamme de fréquences de 2,4 GHz 13 canaux sont disponibles. Les canaux commandés pour l'Europe sont les canaux 1, 6 et 11. Les plages de fréquence de ces canaux ne se chevauchent pas et ne provoquent pas de problèmes de connexion.

Dans la gamme de fréquences de 5 GHz, 19 canaux sont disponibles.

Par défaut, le champ Canal est régle sur Automatique. Dans cette configuration, l'adaptateur devolo Magic effectue la sélection du canal régulierement et automatiquement. En d'autres termes, si la première station connectée se déconnecte, un canal approprié est recherché immédiatement. Si aucune station n'est connectée, l'appareil sélectionne le canal automatiquement toutes les 15 minutes.

Notez que les apparèils connectés doivent également prendre en charge la bande 5 GHz. Les canaux supérieurs ou égaux à 52 sont des bandes radar. Lors de la première connexion, une phase de détction radar démarre automatiquement (DFS). L'adaptateur devolo Magic n'est pas accessible via WiFi pendant cette phase. Cela peut prendre jusqu'à 10 minutes.

Dans le champ Canal, vous pouvez selectionner manuellesment un canal 2,4 GHz et un canal 5 GHz. Si vous n'etes pas sur des canaux radio des apparreils radio qui se trouvent a proximite, selectionnez l'option Automatique.

Masquer le SSID

Le SSID est le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau youlu.

Si l'option Masquer le SSID est désactivée, le nom de votre réseau est visible. Lorsque cette case est désactivée, le SSID est masqué et les participants au réseau doivent le connaître et l'entrez manuellement pour pouvoir établier la liaison.

Certains postes WiFi ont des difficultés à étabrir une liaison avec des reseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après.

Sécurité

La méthode de chiffrement utilisé pour sécuriser les transmissions de données dans votre réseau

sans fil est WPA/WPA2/WPA3 (Wi-Fi Protected Access). Cette méthode permet d'utiliser une clé personnalisée comprenant des lettres, des chiffres et les caractères spéciaux affichables avec une longueur maximal de 63 signes. Tapez cette clé directement dans le champ Code.

Si la fonction WPS est activée, la norme de cryptage WPA3 ne peut pas etre utiliser pour des raisons techniques.

Pour la description détaillée, consultez le chapitre 4.4.7 Wi-Fi Protected Setup (WPS).

4.4.3Réseau Invité

Si vous proposez à vos amis ou proches de passage chez vous d'utiliser l'accès Internet mais ne foulez pas leur communiquer le mot de passer de votre réseau sans fil, vous avez la possibilité de créé un accès invite fonctionnant parallèment à l'accès Internet principal et possédant ses propres SSID, contingent de temps et mot de passer Wi-Fi. Vos

amis pourront surfer sur Internet, mais ne poursront pas acceder au réseau local.

WiFi / Réseau invités

Configuration

Activer

Le reseau d'invitees autorise simplement faccios a Internet.

Bandé de fréquence:

2.4GHz+5GHz

Nom du réseau:

devio@guest-032

Cryptoge:

autun

WPA/WPA2

WPA2

WPJA2/WPA3

W7A3

Mot de passage :

Un code est reue: de 8 53 laicnes (pessorace) ou si cienteres (pe sner to key).

Le code QR vous permet de configurer facilement le réseau d'inviteurs pour les écâtries mobiles (p. ex.: smartphone ou tablette). Lors du balayage du code, les paramétres de cryptage du réseau d'inviteurs sont automatiquement transmis à l'expérience mobile respecté.

Pour configurer un accès Invité, activez l'option Activer.

L'accès convité est dote d'une fonction Déconnexion automatique qui désactive

automatique l'accès invite après l'écoulement d'une période de temps sélectionnée.

Utilisez l'option Activer pour activer la fonction Déconnexion automatique.

Vous pouvez également activer et désactiver l'accès Invité dans devolo Home Network App au moyen du bouton Accès Invité.

Gamm de fréquences

Dans le champ Bande de fréquences, Sélectionnez le mode de bande de fréquences que vous utilisez (voir le chapitre Mode réseau WiFi).

Nom du réseau

Dans le champ Nom du réseau, définissez le nom du réseau d'invite.

Clé

Il est recommendé de crypter l'accès Invité pour éviter qu'un autre utiliser à portée du point d'accès WiFi s'introduise dans votre réseau et utilise sauter accès Internet. Le mecanisme de sécurité disponible est WPA/WPA2/WPA3 (Wi-Fi Protected Access).

Cette méthode permet d'utiliser une clé personnalise compensant des lettres et des chiffres avec une longueur maximal de 63 signes. Cette clé peut être saisie directement avec le clavier.

Entrez le nombre requis de lettres et de chiffres dans le champ Clé.

Si la fonction WPS est activée, la norme de cryptage WPA3 ne peut pas etre utiliser pour des raisons techniques.

Pour la description détaillée, consultez le chapitre 4.4.7 Wi-Fi Protected Setup (WPS).

Code QR

Le code QR vous permet de configurer facilement la connexion au réseau Invité pour les apparèils mobiles. En scannant le code, les paramètres de cryptage du réseau Invité sont automatiquement transmis à l'appareil mobile respectif. Le code QR est seulement visible quand le réseau invite est activé.

4.4.4Mesh (réseau maille)

Mesh (réseau maille)

Tous les adaptateurs WiFi de la série devolo Magic offrent le Mesh WiFi et ainsi des fonctions WiFi entiement nouvelles et améliorées:

Le Fast Roaming (IEEE 802.11r) permit d'accélérer l'enregistrement d'un terminal WiFi, comme p. ex. un smartphone ou une tablette, lors du passage à un autre point d'accès WiFi. C'est particulièrement important quand les utilisateurs se déplacent avec leurs apparueils mobiles dans la maison.

La fonction Fast Roaming n'est pas compatible avec toutes les terminaux WiFi. S'il y a des problèmes de connexion de vos appareils, désactiver la fonction.

Dans l'etat de livraison de l'adaptateur devolo Magic, la fonction Fast Roaming est dé-sactivée par défaut.

Le Band Steering intégré assure le passage automatique de tous les clients WiFi sur la bande de fréquences optimale (bandes de fréquences 2,4 et 5 GHz) afin d'utiliser toujours la meilleure connexion WiFi.

• Avec la nouvelle fonction Airtime Fairness, les clients WiFi rapides sont privilégiers. Les apparreils ancients, qui ont besoin par exemple de beaucoup de temps pour un téléchargement, ne freinent plus le WiFi.

Pour activer les fonctions Mesh, activez l'option Activer. A l'etat par défaut de l'adaptateur devolo Magic, la fonction Mesh est activée.

WiFi Mesh

Mechnificy fom p t r s i m t a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t f

ACTOver

Fonctions

EE 802.13 (just like append "Not Foureening") accluate the connection of an append WIF in a point of acids WIF. Condition prelable: Cappareel et seqed est faiee cunfier a une point d'acid wif le xion f thi function 802.13 activne, nom de reseau identique (SSG) et typage identique. 802.13 n est malnueement pas compatible avec tous les append wif SSG. Sioux contrate des probleme s l'et de v appendes, neuve disacultative nette options.
□H

WiFi Clone

WIF (Cristo vears, permet de repropres autorementi pesteri) les dimen d a d a (wifon EIEN du nivau et met de la guane wifc) an un autre gouti. A ching 10000000000000000000000000000000000000000000000000000000000000000000000000000000
Dernarrer la configuration

WiFi Clone

WiFi Clone permit de transmettre facilement les données de configuration WiFi d'un point d'accès WiFi (p. ex. votre routeur WiFi) existant à tous les points d'accès WiFi (Single SSD). Pour effectuer le transfert, Sélectionnez l'option Démarrer la configuration et appuyez ensuite sur la touche WPS de l'appareil dont vous pouvez recuperer les données de connexion WiFi (SSID et mot de passer WiFi).

4.4.5 Planificateur WiFi

Dans la zone Planificateur WiFi, déterminez quand et si vous reseau sans fil doit être activé ou désactiver.

Paramètres
Vue d'ensemble

Configuration

Activer le planificateur WiFi

Pour pouvoir utiliser le planificateur hora, activer l'option Activer.

Configuration

Pour chaque jour de semaine, vous ave la possibilité de définir plusieurs périodes pendant lesquelles le réseau sans fil est actif. Le planificateur horsaire active ou déactive le réseau sans fil automatiquement.

Déconnexion automatique

Si vous activez l'option Déconnexion automatique, le réseau sans fil n'est désactiver qu'au moment où la première station se déconnecte.

L'activation et la désactivation manuelles sur l'appareil (par bouton) ont toujours la priorité sur la programmation horsaire automatique. La programmation horsaire telle qu'elle est régée est de nouveau valable automatiquement lors de la période suivante définie.

4.4.6 Contrôle parental

Cette fonction vous permet de limiter le temps d'utilisation de l'accès WiFi de certains appareils. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent utiliser le WiFi. L'utilisation du contrôle parental requiert au préalable la synchronisation avec un serveur de temps (Système Gestion dans le champ Serveur des temps (NTP)) de l'adaptateur devolo Magic doit être activé et une connexion Internet active est re-quise.

Le serveur de temps pool.ntp.org est actif par défaut. Pour de plus amples informations, veuilles dire le chapitre 4.7.2 Gestion.

Si vous foulez paramétrer une période (durée d'utilisation en heures) ou un contingent de temps (activé de ... à), cochez l'option Activer. Entrez maintenant les adresses MAC des apparêls pour lesquels vous foulez paramétrer le contrôle parental.

Sous Sorte, déterminez soit une période (limite de temps) soit un contingent de temps durant lesquels le contrôle parental doit être actif. Sous Sélectionner l'intervalle, sélectionnez la tranche de temps souhaitation.

Contrôle parentale

A

A1:55:EE:7E:17:9E

Configuration

fienlizn rnr qie h paramertes du cndricle du bermge and pcrnent tur nes parameeters

Tnans prornti hiee paaertcns pprhigurss sur la hne de anrse MNC Vouier dcrir les plnes dans lemperles faantes (1)

Paramétrer une période

Sous période, on peut selectionner la limite de temps.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Paramétrer un contingent de temps

Sous Contingent de temps, on peut selectionner le laps de temps souhaite. Une fois l'intervalle saisi, entrez l'heure de depart et I'heure de fin souhaitees en heures et minutes.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Si vous voulez supprimer une période (limite de temps) ou un contingent de temps de la liste, cliquez sur/effleurez le symbole de corbeille.

4.4.7Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) est une norme de cryptage développée par Wi-Fi Alliance pour configurer un réseau sans fil sécurisé plus rapidement et plus simplement. La clé de sécurité de chaque périhérique WiFi est communiquée automatique et durablement aux autres stations WiFi du réseau sans fil.

Activier le cryptage WPS

Pour pouvoir utiliser le cryptage WPS, activez l'option Activer.

With / WPS

11·

Wi-Fi Protected Setup (WPS) - configuration

Active

Nom du Renssau

(2)

Mode WPS:

Ajouter un appuyant au reseau WiT avec le douton de transporene IARS.

Appuyes maintain on the beurton WBI de tapparni que vous délectrez accpter ou toute srieue wfl.

PIN WPS

E

A fièche du code PNL, ajusté à l'augément au niveau RAIF (1) et à la code PNL de l'informant qui doit être rattachée au niveau RAIF.

Il existe deux variantes différentes pour transmettre ces clés de sécurité :

WPS à l'aide du bouton-poussoir WPS

Démarrez la procédure de cryptage du l'adaptateur devolo Magic

appuyer soit sur le bouton WiFi sur le (:oté avant de l'appareil ou
sur l'interface utiliser sous WiFi Bouton-poussoir sur le bouton correspondant Demarrer.

• Appuyez ensuite sur la touche WPS de l'appareil WiFi à ajouter, ou activez le mécanisme WPS dans les paramétres WiFi de l'appareil WiFi. Les périphériques se communiquent maintainant leurs clés de sécurité et établissant une liaison WiFi sécurisée. La DEL WiFi sur le côte avant indique leprocessus de synchronisation en dignotant

WPS à l'aide d'un code PIN

Pour connecter de façon sure des appareils WiFi dans votre réseau sans fil à l'aide d'une variante de code PIN, entrez sur l'interface Web sous WiFi WPS Code PIN WPS, le code PIN WPS généra par voiture smartphone ou tablette Android et lancez le

processus de cryptage en appuyant sur le bouton Start correspondant.

L'application de la méthode WPS implique que la norme de cryptage WPA/WPA2 ou WPA2 ou WPA3/WPA2 est active.

Si la norme de cryptage WPA3 est activée, la fonction WPS ne peut pas etre utiliser pour des raisons techniques.

Pour la description détaillée, consultez le chapitre 4.4.2 Réseaux WiFi.

Veillez aux paramétrages automatiques suivants:

• si auparavant, sous WiFi → Réseaux WiFi l'option pas de cryptage est sélectionnée, WPA2 est automatiquement activé. Le nouveau mot de passer géné ré est affché sous WiFi → Réseaux WiFi dans le champ Clé.
• si dans le menu WiFi → Réseaux WiFi l'option WPA/WPA2 est selectionnée, ce réglage est conservé avec le mot de passer attribuéAAParavant.

4.4.8Réseaux voisins

Dans la zone Réseaux voisins les réseaux sans fil dans votre environnement sont affichés.

WIF / Renseaux etuities

Actuator

Nom du réseau	Canel	Signe+
RIT2Bra 7400	11	#
RIT2Bra 7400	1	#
RIT2Bra 7500 DI	1	-
RIT2Bra 7500 DS	11	#

4.5 CPL

Dans la zone CPL, vous procédez à tous les réglages pour votre réseau CPL.

会心

Réseau CPL

Pour éablln n neau CFL, lous les adaptateurs delwnt avoiun moc de paise commun pour le cryptage
Cela fait automatisme quand vous déménant un process d'apparition en appuyant sur la touche OP, lors plusieurs personnes l'on aprouve autre. La mode de passage génom automatisme pour le premier appeaire, et attribué à tous les autres, applice.
A la place du bassin de l'appared, voussen puyer aoum2 apuyer sur la touche sallantte.

Si vouas apuyet sur la touche suivante, ne mot de paise actuere est a nouveau efface.
Qulaln 1

A la piace du mot de passage générale automatique, vous poussa aussi attribuer un mot de passage individuel de vote choia. Vous devier afferir separer séparé à chaque de vis cas adaptateurs qui doivent faire partir du réseau CPL. Veuillez neter que si vous change l'emploi de passage, le connexion CPL et ci-dessus seront intermèntrée.

Mot de passage CPL:
1

Nom de donnée CPL

SHOTTINGUPINHOOONOWHOHT

Pour ajouter un nouveau l'adaptateur devolo Magic dans votre réseau devolo Magic existant, vousdez d'abord le connecter aux autres adaptateurs devolo Magic pour creer un réseau. Cette integration se fait a travers l'utilisation d'un

mot de passer commun. Celui-ci peut etre attribué de differentes manieres:

• par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir le chapitre 3.5 Installer les logiciels devolo),
• uniquement par l'intermédiaire du bouton CPL (voir les chapitres 2.3 Appariement - étabrir la connexion CPL et 3.4 Connecter le devolo Magic 1 WiFi)
  ou par l'intermédiaire de l'interface web, dans le menu CPL; comme décrit ci-après:

Appariement - par touche

Démarrez la procédure d'appariement en cliquant sur Lancer l'établissement de la connexion CPL. Cela peut prendre un certain temps.
Dès que le nouvel adaptateur devolo Magic est intégré dans votre réseau existant, il apparait dans la liste des connexions disponibles et actives.

Appariement - par mot de passer individuel

Vous pouvez aussi attribuer un mot de passer CPL individuel de votrechoix àyeretreau.Entrez ce mot de passer pour chaque adaptateur devolo Magic dans le champ Mot de passer CPL et

confirmez vos paramètres en cliquant sur le symbole de disquette.

Attention, le mot de passer individuel n'est pas automatiquement attribué à l'intégralité du réseau CPL et vous doivent l'attribuer séparément à chaque de vos adaptateurs devolo Magic.

Nom de Domaine

Le nom de Domaine Powerline definit le nom de leur réseau CPL.

Sélection du maitre

Cette fonction peut etre utiliser pour améliorer la qualite du réseau.

• PréféREDa gateway: définit l'adaptateur devolo Magic connecté directement au routeur; cette option est utile si la fonction principale de cet adaptateur est la connexion avec le routeur/Internet, et si tous les autres adaptateurs du réseau CPL devolo Magic communiquent directement avec celui-ci. Tous les adaptateurs du réseau CPL doivent se couver dans la portée de l'adaptateur sur le routeur.
• Automatique: La fonction maître est attribuée spontanément selon la qualité de la connexion actuelle; l'adaptateur devolo Magic avec la meilleure connexion est alors sélectionné.

Désapparlement - supprimer un adaptateur d'un réseau

Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic, cliquez sur Quitter le réseau CPL.
Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.

Mode de compatibilité

En cas d'utilisation d'une connexion VDSL, la performance de la connexion haut début peut etre altereepar la diaphonie du signal CPL.

Mode de compatibilité

Dans de races des, les probleme de connexion VDSI peuvent etre causeurs par la dissection du spinal. Quen de mode de compatibilite de l'emission de l'emission d'autoregulation et d'autorellementquivalent en nivea d'émission de liqion à ce que une performance performance passée est interveue sur perturbation).

Mode de compatibilité automatique (recommende)

Quand le mèrque automatique est déductible ou que la perturbation mis est pâtérale de la féon floussi, en se pâtis à l'issue un prunifill fini et qu'en soins, si l'air ne s'est émette, sauf qu'il correspondait au type des reconnements 1050L, sauf sauf-onnément « Poincaré puissance » « CIm » n'a pas considérée d'air non plus perturbations.

VOSL 17a (par défaut)

*Les modifications ne prenent effet qu'apres le prochain redefiemarge.

Pour pallier les effets négatifs eventuels l'adaptateur offre les modes de fonctionnement suivant :

Mode de compatibilité automatique (recommende)

Quandlemode de compatibilité automatique

est activé, l'appareil peut adapter automatique-ment son niveau d'émission de façon à ce que la miseure performance possible soit obtenue sans perturbation. Ce modeest paramétré par défaut.

Mode de compatibilité manuel

Quand la perturbation n'est pas eliminée malgré l'activation du paramétrage automatique, désactivement et définissez manuellement le mode de compatibilité et le profil de transmission de signal qui correspond au type de votre raccordement VDSL.

SISO (Pleine puissance)

Full Power
O VDSL 17a (par défaut)
VDSL35b

Contactez vous fournisseur Internet pour savoirquel profil de transmission de signal est idéal pour vous connexion Internet.

Connexions CPL

Le tableau presente tous les adaptateurs devolo Magic disponibles et connectés de votre réseau avec les détails suivants: Connexions

ID apparéil : nombre de l'adaptateurs sont affichés. devolo Magic respectif dans le réseau devolo Magic

Adresse MAC : adressé MAC de l'adaptateur devolo Magic-respectif

Emmission (Mbits/s): débit de transmission des données

Réception (Mbits/s): débit de réception des données

4.6 LAN

La zone LAN vous permet de régler les paramètres réseau.

4.6.1Etat

Vous voyagez ici I'etat LAN actuel de I'adaptateur devolo Magic. Dans la zone Ethernet, les apparciels reseau (p.ex.PC,NAS etc.) raccordes aux deux raccordements reseau Port 1 et Port 2 sont affichés.

IPv4/IPv6

Selon la façon dont I'adaptateur devolo Magic est connecté à Internet (IPv4 ou IPv6), les informations réseau actuelles comme l'adresse, le sous-masque, la passerelle par défaut et le serveur DNS

LAN/Etat

Ethernet

Port 1:	1000 Mbits/s
Port 2:	Déconnecté
Ethernet:	BB:BEF4:BAE

IPv4

Protocole:	DHCP
Adresse:	192.168.178.44
Masque de sous-résèau:	255.255.255.0
Passerelle standard:	192.168.178.1
Serveur DNS:	192.168.178.1

IPv6

Protocole:	DHCPV6
Adresse:	2003:e9:df0a:ef0babe:f4fffe8acebde
Masque de sous-réseau:	64

4.6.2Configuration IPv4/IPv6

Dans les valeurs par défaut, seule l'option Re-prendre la configuration réseau d'un serveur DHCP pour IPv4 est activée ce qui signifie que l'adresse IPv4 est automatiquement récapurée de

puis un serveur DHCP. Les données reseau attribuées actuelles sont visibles (en gris).

S'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (voûtre routeur Internet par. ex.), vousdezvez laisser activée l'options Reprise la configuration réseau d'un serveur DHCP pour IPv4 afin que l'adaptateur devolo Magic obtienne automatiquement une adresse.

Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-reseau, Passerelle par défaut et Serveur DNS.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Redémarrez ensuite l'adaptateur devolo Magic (voir le chapitre 4.7.3 Configuration) pour appliquer vos modifications.

Configuration IPv6

Si vous souhaitez une attribution automatique de l'adresse IP et s'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (par ex. votre routeur Internet), activez l'options Reprise la configuration réseau d'un serveur

DHCP afin que l'adaptateur devolo Magic obtienne automatiquement l'adresse de ce dernier.

Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-reseau, Passerelle par défaut et Serveur DNS.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

4.7 Système

La zone System vous permet d'effectuer des réglages de sécurité, ainsi que d'autres fonctions de l'adaptateur devolo Magic.

4.7.1Etat

On peut consulter ici les informations les plus importantes sur l'adaptateur devolo Magic a savoir la date actuelle et I'heure, le fuseau hora, I'adresse MAC, I'etat des DEL WiFi et CPL ainsi que des deux boutons de commande (bouton CPL, bouton WiFi).

Date et heures

Date actuelle et heures: mer.28/07/2021 13:57:48

Fuseau horaire: Europe/Berlin

Serveur de temps 1: ptbttime1.ptb.de

Serveur de temps 2: ptbttime2.ptb.de

Serveur de temps 3: ptbttime3.ptb.de

Adresse MAC

Ethernet: B8:BE:F4:8A:EB:DE

Température

CPL:	84°C	débit de données complét
WiFi 2,4 GHz:	65°C	débit de données complét
WiFi 5 GHz:	71°C	débit de données complét

DEL

DEL WIF: Active

DEL CPL: Active

Bouton de commande

Bouton CPL: Active

Bouton WiFi: Active

4.7.2Gestion

On peut entraïr des noms personalisés dans les Informations système dans les champs Nom du périphérique (Hostname) et Emplacement du périphérique. Ces deux informations sont particulièrement utiles quand plusieurs adaptateurs devolo Magic sont utilisés dans le réseau et qu'ils doivent être identifiés.

La fonction Modifier le mot de passer d'accès permet de définir un mot de passer de connexion pour l'accès à l'interface Web.

Par défaut, l'interface de configuration du l'adaptateur devolo Magic n'est pas protégée par un mot de passer. Nous recommendons d'activer la protection contre les accès abusifs en créé un mot de passer immédiatement après l'installation du l'adaptateur devolo Magic.

Pour cela, entrez deux fois le nouveau mot de passer souhaite. L'interface web est a present protégée contre les accès abusifs par votre mot de passer individuel!

La fonction Identier le périphérique permet d'identifier dans le réseau l'adaptateur devolo Magic correspondant en faisant clignoter la DEL CPL (symbole de maison). Cela est particulière

ment utile si vous utilisez plusieurs adaptateurs devolo Magic.

Dans la Gestion de l'énergie, le mode économique d'énergie et le mode mise en voille de l'adaptateur devolo Magic peuvent être activés.

Quand l'option Mode économique d'énergie est activée, l'adaptateur devolo Magic passé automatiquement en mode d'économie d'énergie quand un transfert de données réduit via Ethernet est détecté.

Le temps de latence (temps de transmission d'un paquet de données) peut en souffrir.

Quand l'option Mode veille est activée, l'adaptateur devolo Magic passae automatiquement au mode veille si aucune connexion Ethernet n'est active, c.-a-d. si aucun appeareil reseau en marche (ordinateur p.ex.) n'est connecte a I'interface reseau et que le WiFi est desactive.

Dans ce mode, il est impossible d'acceder l'adaptateur devolo Magic via le réseau CPL. Dès que l'appareil réseau (ordonateur p. ex.) connecté à l'interface réseau est à nouveau allumé, votre adaptateur est à nouveau accessible via le réseau électrique.

Le mode économique d'énergie de l'adaptateur devolo Magic est désacté à la livraison.

Le mode veille de l'adaptateur devolo Magic est activé à la livraison.

Dans les paramètres de DEL, on peut désactiver le voyant d'etat des DEL WiFi et CPL.

Un dysfonctionnement est tout de même signalé par un clignotement correspondant.

Voutrouvezdesinformationsurle com portement desvoyantsDEL deI'adaptateur devolo Magic en mode veille au chapitre 2.3.1 Lire le témoin de contrôle CPL

Vou puez desactiver complètement les boutons de commande sur l'adaptateur devolo Magic pour vous protégger contre d'eventuelles modifications. Désactivez tout simplement l'option Activer bouton CPL et Activer bouton WiFi.

Les boutons de commande sont à l'etat de livreaison de l'adaptateur devolo Magic actifs par défaut.

Sous Fuseau hora, on peut selectionner le fuseau hora actuel, p. ex. Europe/Berlin. L'option Serveur de temps (NTP) permet de déterminer un serveur de temps. Un serveur de temps est un serveur dans Internet chargé de fournir l'heure ex

acte. La plupart des serveurs de temps sont régés sur une horloge radio-pilotée. Sélectionnez le fuseau horaire et le serveur de temps qui règle automatiquement l'adaptateur devolo Magic sur l'heure d'été et l'heure d'hiver.

4.7.3Configuration

Enregistrer la configuration du périphérique

Pour enregistrer la configuration active dans un fichier sur votre ordinateur, selectionner le bouton correspondant dans la zone Systeme

Configuration Enregisterer la configuration de l'appareil dans un fichier. Precisez le repertoire de stockage et entrez le nom du fichier de configuration. Le téléchargement de la configuration actuel de l'appareil démarre.

Restaurer la configuration de l'appareil à partir du fichier

Dans Systeme Configuration, un fichier de configuration existant peut etre envoye au l'adaptateur devolo Magic et y etre activé. Selectionnez un fichier adequat avec le bouton Choisir fichier ... et demarrez le processus en cliquant sur le bouton Restaurer.

Valeurs par défaut

Le menu Système Gestion sert à restaurer la configuration par défaut initiale du 'adaptateur devolo Magic à l'aide de l'option Réinitialiser.

Tous vos paramètres WiFi et CPL personnes seront alors perdus. Le mot de passer du l'adaptateur devolo Magic est également réinitialisé.

Tous les paramètres de configuration actifs peuvent être sauvégardés dans un fichier sur votre ordinateur, et au besoin être charges dans l'adaptateur devolo Magic pour rétablier une configuration. Ceci vous permet de creer plusieurs configurations pour des environnementes réseau différents. Elles serviront à reconfigurer l'appareil très rapidement et de façon conviviale.

Redémarrer l'appareil

Pour redémarrer l'adaptateur devolo Magic, selec-tionnez dans Systeme Configuration le bouton Redémarrer.

4.7.4Mise à jour du microprogramme

Le microprogramme du l'adaptateur devolo Magic contient le logiciel d'exploitation de l'appareil. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du firmware téléchargeable à partir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions.

Microprogramme à jour

Le microprogramme du l'adaptateur devolo Magic actuellément installé est affiché ici.

Recherche et mise à jour du microprogramme automatique

L'adaptateur devolo Magic peut aussi rechercher automatiquement un microprogramme à jour. Activer à cet effet l'option Vérifier régulièrement la mise à jour du microprogramme.

L'adaptateur devolo Magic yous informe des qu'il y a une nouvelle version du microprogramme. L'option est activée par défaut.

Avec l'option Enregistrer automatiquement la mise à jour du microprogramme, l'adaptateur

51 Configuration du réseau

devolo Magic installe automatique-ment le microprogramme trouveAAParavant.

L'adaptateur devolo Magic automatiquement la mise a jour du microprogramme. L'option est activée par défaut.

Télécharger le microprogramme à jour

Si vous avez telecharge sur votre ordinateur un fichier de firmware mis a jour pour le l'adaptateur devolo Magic, allez dans la zone Systeme Microprogramme Recherche le fichier du microprogramme .... Cliquez sur Choisir un fichier... et selectionnez le fichier telecharge.
- Confirmez la procédure de mise à jour avec Télecharger. À la fin de la mise à jour, l'adaptateur devolo Magic redémarre automatiquement.

Assurez que la procédure de mise à jour n'est pas interrompue.

Muroprogramme a jour

Version de monoprogramme: 15.9.2.1821 (08-31)

Mise à jour du microprogramme

Lappanel peut contirler rigulierment si une inte a jour du microprogramme est disponible sur la servre de inte a jour de devlo. Les nouvelles versions seront prete installers manement ou de maniere entertrement automatique la nut.
Vérifier régulierément la mise à jour du microprogramme
Enregister autorisément la mise à jour du microprogramme
Au lieu d'utilier le serveur de mise à jour, vous pouverez aussi télécharger un nouveau filtre du moinsprogramme depuis soit ordinaire,若您 pouverez la télécharger depuis le site web de devolo.

Aucun fichier selectionne.

4.7.5Config Sync

Config Sync permit une configuration uniforme des apparèils devolo Magic sur l'ensemble du réseau. Les paramètres suivants en font partie :

Réseau WiFi
Réseau Invité
MeshWiFi
- Paramètres du planificateur hora et du serveur de temps.

Pour activer Config Sync, activez l'option Activer.

Notez que le WiFi est toujours activé ou désactivé dans l'ensemble du réseau. Terminatez donc d'abord Config Sync sur l'appareil que vous poulez configurer ou activer séparation.

5 Annexe

5.1 Optimisation de la largeur de bande

Pour améliorer les performances de transfert dans le réseau, nous recommendons d'observer les régles suivantes:

• Branchez le devolo Magic 1 WiFi directement dans une prise murale. Évitez d'utiliser des bloc multiprises. Les signaux CPL passent mal dans les multiprises.
  S'il y a plusieurs prises dans le mur directement à côté à l'autre, ils se comportent comme un bloc multiprises. Les prises individuelles sont optimes.

Fig. 5: Optimisation de la largeur de bande

5.2 Conditions generales de garantie

Si vous appeareil devolo presente un defaulted lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez achete le produit devolo.

Celui-ci se chargerera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouvezrez l'ensemble des conditions de garantie sur notre site Internet www.devolo.global/support.

Index

A

Airtime Fairness 37

Antenne Wi-Fi 21

Appariement (étabir la connexion PLC) 13

B

Band Steering 37

Bouton de réinitialisation 27

Boutons de commande 49

C

Canaux et des fréquences porteuses dans la bande

2,4 GHz 6

Canaux et des fréquences porteuses dans la bande

5GHz6

CléWi-Fi19

Clé Wi-Fi par défaut 19

Config Sync 52

Configuration système requise 22

Consignes de sécurité 6

Contenu du coffret 22

CPL 10

D

Dépliant «Sécurité et service» 6

devolo App 26

devolo Cockpit 26

devolo Magic 10

Dynamic Frequency Selection (seLECTION dynamique des fréquences) 11

E

Élimination des anciens appareils 6

Equipement de l'adaptateur 12

Etendre le reseau devolo Magic existant 14

F

Frequences et puissance d'émission dans la bande 2,4 GHz 6

Fréquences et puissance d'émission dans la bande 5 GHz 6

G

Garantie 53

1

IPv4 46

L

LAN (prise reseau) 21

Logiciels devolo 26

M

Mesh (réseau maille) 37

Mise en service d'un nouveau réseau devolo Magic

14

Modifier/attribuer un mot de passage reseau 14,25

Mot de passage 28

P

Powerline (CPL) 10

Prise de courant intégrée 21

R

Raccordement au réseau 21

Réinitialisation 12, 21

Réinitialisation de la configuration par défaut 21

Roaming 37

S

Serveur de temps 49

Serveur DHCP 46

SSID 34

Symbolesutilisés7

U

Utilisation conforme 8

V

Valeurs par défaut usine 21, 27

Nombre de la red 2,4 + 5GHz

devolo-632

Canal de 2.4 GHz

Se requiere une dure de 8 a 63 cendertres gesphases o de 64 cendrres (pre shared key]

Modo de red Wi-Fi

en la bande de 2,4 Ghz 6

en la bande de 5 Ghz 6

4.1 Aceder à interface web intégrada

Pode aceder de varias maneiras à interface web online integra do adaptor devolo Magic:

• Com a devolo App do seu smartphone ou tablet, acede à interface web do disposativo, tocando no*símbolo correspondente.

ou

Ragazite z'emploi non sauf 65-67 atmocarne ou 68-69 houles WAP. Agro, presque la croissance du WEH non-supposition que premette le croissance de 100% en 2014.

Regist:dispositions n reale Wll-1 anaen dn PIN. Introduce o PIN do dispositions a行动计划 a sue reale Wll-1.

Existem两大 variantes distinctas para a transferenciadeste��do segurarca:

WPS por botão WPS

Inicie o processo de codificacao no adaptor devolo Magic, pressionando
