BEDIENUNGSANLEITUNG Magic 1 WiFi DEVOLO

Handbuch | Manual | Manuel | Manuale | Handboek | Podręcznik devolo Magic 1 WiFi 2-1Deutsch English Français Espagñol Italiano Nederlands Português Polskidevolo Magic 1 WiFi 2-1 Magic_1_WiFi_2-1.book Seite 2 Samstag, 27. August 2022 5:18 17© 2022 devolo AG Aachen (Germany) Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vor- behalten. Marken Android

ist eine eingetragene Marke der Open Handset Alliance. Google Play

(Store) sind eingetragene Marken der Google LLC. Linux

ist eine eingetragene Marke von Linus Torvalds. Ubuntu

ist eine eingetragene Marke von Canonical Ltd. Mac

sind eingetragene Marken von Apple Computer, Inc. iPhone

sind eingetragene Marken von Apple Computer, Inc. Windows

sind eingetragene Marken von Microsoft, Corp. Wi-Fi

sind eingetragene Marken der Wi-Fi Alliance

• devolo sowie das devolo-Logo sind eingetragene Marken der devolo AG. Das Firmware-Paket von devolo enthält Dateien, die unter verschiedenen Lizenzen verbreitet werden, insbesondere unter devo- lo-proprietärer Lizenz bzw. unter einer Open Source Lizenz (GNU General Public License, GNU Lesser General Public License oder FreeBSD License). Der Source-Code, der als Open Source verbreiteten Dateien, kann schriftlich über gpl@devolo.de angefordert werden. Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. Dieses Produkt wurde hergestellt und wird unter einer Lizenz verkauft, die der devolo AG von der Vectis One Ltd. für Patente auf die WiFi-Technologie erteilt wurde und sich im Besitz der Wi-Fi One, LLC ("Lizenz") befindet. Die Lizenz ist auf die fertige Elektro- nik für den Endverbrauch beschränkt und erstreckt sich nicht auf Geräte oder Prozesse Dritter, die in Kombination mit diesem Pro- dukt verwendet oder verkauft werden. devolo AG Charlottenburger Allee 67 52068 Aachen Germany www.devolo.de Version 1.3_8/22 Magic_1_WiFi_2-1.book Seite 3 Samstag, 27. August 2022 5:18 17devolo Magic 1 WiFi 2-1 Inhalt 1 Ein Wort vorab p. 7
• 1.1 Aufbau des Handbuches p. 7
• 1.2 Sicherheit p. 7
• 1.2.1 Zum Flyer „Sicherheit & Service“ p. 8
• 1.2.2 Beschreibung der Symbole p. 8
• 1.2.3 Bestimmungsgemäßer Gebrauch p. 9
• 1.2.4 CE-Konformität p. 10
• 1.3 devolo im Internet p. 10
• 2 Einleitung p. 11
• 2.1 devolo Magic p. 11
• 2.2 Der devolo Magic-Adapter stellt sich vor p. 12
• 2.3 Pairing – PLC-Verbindung aufbauen p. 14
• 2.3.1 PLC-Kontrollleuchte ablesen p. 16
• 2.3.2 WLAN-Taster p. 19
• 2.3.3 WiFi-Kontrollleuchte ablesen p. 21
• 2.3.4 Reset-Taster p. 22
• 2.3.5 Netzwerkanschlüsse p. 22
• 2.3.6 WLAN-Antennen p. 22
• 2.3.7 Integrierte Steckdose p. 22
• 3 Inbetriebnahme p. 23
• 3.1 Lieferumfang p. 23
• 3.2 Systemvoraussetzungen p. 23
• 3.3 Wichtige Hinweise p. 24
• 3.4 devolo Magic 1 WiFi anschließen p. 25

3.4.1 Starter Kit – automatischer Aufbau eines neuen PLC-Netzwerkes . . . . . . . . . . . . . . . . . 25

3.4.2 Ergänzung – bestehendes PLC-Netzwerk um einen weiteren devolo Magic 1 WiFi

ergänzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 3.4.3 Netzwerkkennwort ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3.4.4 WLAN-Verbindung mit dem devolo Magic 1 WiFi einrichten . . . . . . . . . . . . . . . . . . . . . 26

Magic_1_WiFi_2-1.book Seite 4 Samstag, 27. August 2022 5:18 17devolo Magic 1 WiFi 2-1 3.5 devolo-Software installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.6 devolo Magic-Adapter aus einem PLC-Netzwerk entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

• 4 Netzwerkkonfiguration p. 29
• 4.1 Eingebaute Weboberfläche aufrufen p. 29
• 4.2 Allgemeines zum Menü p. 29
• 4.3 Übersicht p. 32
• 4.3.1 System p. 32
• 4.3.2 WiFi p. 32
• 4.3.3 Powerline p. 32
• 4.3.4 LAN p. 33
• 4.4 WiFi p. 33
• 4.4.1 Status p. 33
• 4.4.2 WiFi-Netzwerke p. 34
• 4.4.3 Gastnetzwerk p. 36
• 4.4.4 Mesh-WLAN p. 37
• 4.4.5 Zeitsteuerung p. 39
• 4.4.6 Kindersicherung p. 40
• 4.4.7 Wi-Fi Protected Setup (WPS) p. 41
• 4.4.8 Nachbarnetzwerke p. 42
• 4.5 Powerline p. 43
• 4.5.1 Powerline-Netzwerk p. 43
• 4.5.2 Kompatibilitätsmodus p. 44
• 4.5.3 Verbindungen p. 45
• 4.6 LAN p. 45
• 4.6.1 Status p. 45
• 4.6.2 IPv4/IPv6-Konfiguration p. 46
• 4.7 System p. 47
• 4.7.1 Status p. 47
• 4.7.2 Verwaltung p. 48
• 4.7.3 Konfiguration p. 49
• 4.7.4 Firmware p. 50
• 4.7.5 Config Sync p. 51
• Magic_1_WiFi_2-1.book Seite 5 Samstag, 27. August 2022 5:18 17devolo Magic 1 WiFi 2-1 5 Anhang p. 52
• 5.1 Bandbreitenoptimierung p. 52
• 5.2 Allgemeine Garantiebedingungen Magic_1_WiFi_2-1.book Seite 6 Samstag, 27. August 2022 5:18 177 Ein Wort vorab devolo Magic 1 WiFi 2-1 1 Ein Wort vorab Willkommen in der fantastischen Welt von devolo Magic! devolo Magic verwandelt Ihr Zuhause im Handumdrehen in ein Multimedia-Heim, das heute schon für übermorgen bereit ist. Mit devolo Magic erreichen Sie spürbar mehr Geschwindigkeit, eine höhere Stabilität und Reichweite und damit perfektes Internetvergnügen! p. 52

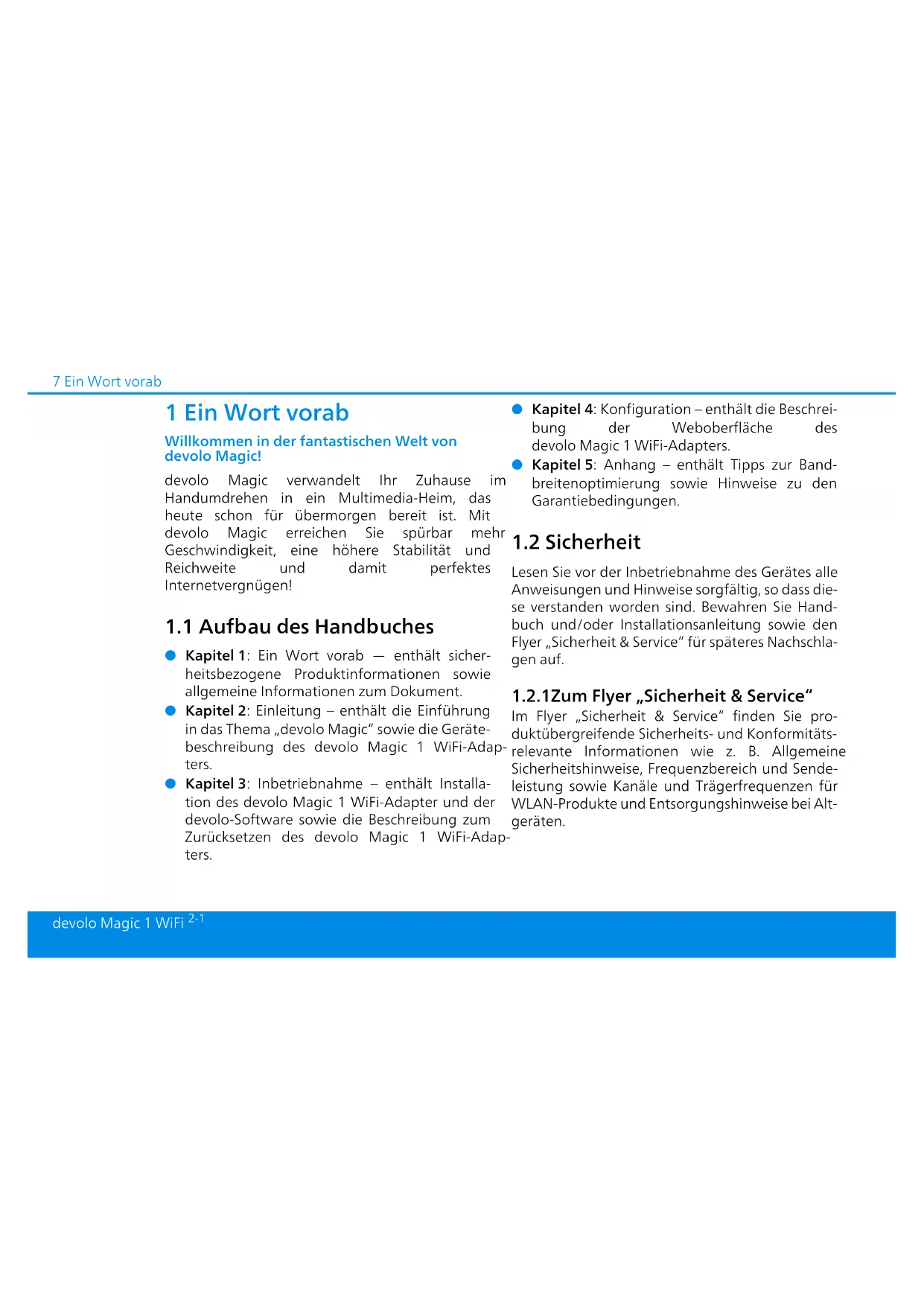

1.1 Aufbau des Handbuches

b Kapitel 1: Ein Wort vorab — enthält sicher- heitsbezogene Produktinformationen sowie allgemeine Informationen zum Dokument. b Kapitel 2: Einleitung – enthält die Einführung in das Thema „devolo Magic“ sowie die Geräte- beschreibung des devolo Magic 1 WiFi-Adap- ters. b Kapitel 3: Inbetriebnahme – enthält Installa- tion des devolo Magic 1 WiFi-Adapter und der devolo-Software sowie die Beschreibung zum Zurücksetzen des devolo Magic 1 WiFi-Adap- ters. b Kapitel 4: Konfiguration – enthält die Beschrei- bung der Weboberfläche des devolo Magic 1 WiFi-Adapters. b Kapitel 5: Anhang – enthält Tipps zur Band- breitenoptimierung sowie Hinweise zu den Garantiebedingungen.

Lesen Sie vor der Inbetriebnahme des Gerätes alle Anweisungen und Hinweise sorgfältig, so dass die- se verstanden worden sind. Bewahren Sie Hand- buch und/oder Installationsanleitung sowie den Flyer „Sicherheit & Service“ für späteres Nachschla- gen auf.

1.2.1Zum Flyer „Sicherheit & Service“

Im Flyer „Sicherheit & Service“ finden Sie pro- duktübergreifende Sicherheits- und Konformitäts- relevante Informationen wie z. B. Allgemeine Sicherheitshinweise, Frequenzbereich und Sende- leistung sowie Kanäle und Trägerfrequenzen für WLAN-Produkte und Entsorgungshinweise bei Alt- geräten. Magic_1_WiFi_2-1.book Seite 7 Samstag, 27. August 2022 5:18 17Ein Wort vorab 8 devolo Magic 1 WiFi 2-1 Flyer und Installationsanleitung liegen je- dem Produkt in gedruckter Form bei; dieses Produkthandbuch liegt in digitaler Form vor. Darüberhinaus stehen Ihnen diese genann- ten sowie weitere mitgeltende Produktbe- schreibungen im Downloadbereich der jeweiligen Produktseite im Internet unter www.devolo.de zur Verfügung.

1.2.2 Beschreibung der Symbole

In diesem Abschnitt beschreiben wir kurz die Be- deutung der im Handbuch und/oder auf dem Ty- penschild sowie dem Gerätestecker verwendeten Symbole: Symbol Beschreibung Sehr wichtiges Sicherheitszeichen, das Sie vor unmittelbar drohender elektrischer Spannung warnt und bei Nichtvermeidung schwerste Verletzungen oder den Tod zur Fol- ge haben kann. Wichtiges Sicherheitszeichen, das Sie vor einer möglicherweise ge- fährlichen Situation eines Hinder- nisses am Boden warnt und bei Nichtbeachtung Verletzungen zur Folge haben kann. Wichtiger Hinweis, dessen Beach- tung empfehlenswert ist und bei Nichtbeachtung möglicherweise zu Sachschäden führen kann. Das Gerät darf nur in trockenen und geschlossenen Räumen ver- wendet werden. Nur zutreffend bei Geräten mit WLAN im 5-GHz-Band: WLAN-Verbindungen im 5-GHz- Band von 5,15 bis 5,35 GHz sind ausschließlich für den Betrieb in- nerhalb geschlossener Räume be- stimmt. Symbol Beschreibung Magic_1_WiFi_2-1.book Seite 8 Samstag, 27. August 2022 5:18 179 Ein Wort vorab devolo Magic 1 WiFi 2-1

1.2.3Bestimmungsgemäßer Gebrauch

Verwenden Sie jedes devolo-Produkt wie beschrie- ben, um Schäden und Verletzungen zu vermeiden. devolo Magic 1 WiFi Das Gerät ist eine Datenkommunikationseinrich- tung ausschließlich für den Innenbereich und ist mit einem PLC- (PowerLine Communication) und- einem WLAN-Modul ausgestattet ist. Die Daten- kommunikation der Geräte untereinander erfolgt über PLC und WLAN. Das Gerät ermöglicht die Übertragung des vorhan- denen Internet- bzw. Datensignals über die hau- sinterne Verkabelung sowie über WLAN und binden darüber internetfähige Endgeräte in das Heimnetzwerk ein. devolo Magic 1 LAN Das Gerät ist eine Datenkommunikationseinrich- tung ausschließlich für den Innenbereich und ist mit einem PLC- (PowerLine Communication) aus- gestattet ist. Die Datenkommunikation der Geräte untereinander erfolgt über PLC. Das Gerät ermöglicht die Übertragung des vorhan- denen Internet- bzw. Datensignals über die hau- sinterne Verkabelung und bindet darüber Das Gerät ist ein Produkt der Schutzklasse I. Alle elektrisch leitfä- higen (aus Metall bestehenden) Gehäuseteile, die im Betrieb und während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Erd- leiter (Schutzleiter) verbunden sein. Mit der CE-Kennzeichnung erklärt der Hersteller/Inverkehrbringer, dass das Produkt allen geltenden europäischen Vorschriften ent- spricht und es den vorgeschrieben- en Konformitätsbewertungsver- fahren unterzogen wurde. Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes. Kennzeichnet den abgeschlossen- en Handlungsverlauf Symbol Beschreibung Magic_1_WiFi_2-1.book Seite 9 Samstag, 27. August 2022 5:18 17Ein Wort vorab 10 devolo Magic 1 WiFi 2-1 internetfähige Endgeräte in das Heimnetzwerk ein. Das Produkt ist zum Betrieb in der EU, EFTA und Nordirland vorgesehen.

Die vereinfachte CE-Erklärung zu diesem Produkt liegt in gedruckter Form bei. Außerdem finden Sie die vollständige CE- Erklärung im Internet unter www.devolo.de/service/ce

1.3 devolo im Internet

Weitergehende Informationen zu allen unseren Produkten finden Sie im Internet unter www.devolo.de

Hier können Sie Produktbeschreibungen und Do- kumentationen sowie aktualisierte Versionen der devolo-Software und der Firmware des Gerätes herunterladen. Wenn Sie weitere Ideen oder Anregungen zu un- seren Produkten haben, nehmen Sie bitte unter der E-Mail-Adresse support@devolo.de Kontakt mit uns auf! Magic_1_WiFi_2-1.book Seite 10 Samstag, 27. August 2022 5:18 1711 Einleitung devolo Magic 1 WiFi 2-1 2 Einleitung

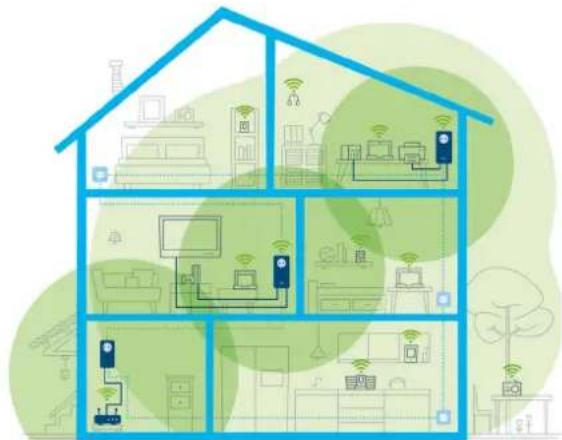

Home is where devolo Magic is – devolo Magic verwandelt Ihr Zuhause im Handumdrehen in ein Multimedia-Heim der Zukunft mit spürbar mehr Geschwindigkeit, einer höheren Stabilität und Reichweite und sorgt so für ein perfektes Internet- vergnügen! Lassen Sie sich inspirieren von Produkten, die ver- blüffend leicht zu installieren sind, deren Techno- logie beeindruckend innovativ und deren Leistung unschlagbar stark ist. Heute für die Technik von übermorgen bereit sein devolo Magic verkörpert die neue Generation der bewährten Powerline-Technologie (PLC) auf zu- kunftsweisender G.hn-Basis. G.hn wurde von der Internationalen Fernmeldeunion (ITU) entwickelt und wird vor allem vom Industrieverband Home- Grid Forum weiterentwickelt. devolo Magic-Pro- dukte werden nach HomeGrid-Vorgaben Abb. 1 devolo Magic im ganzen Haus Magic_1_WiFi_2-1.book Seite 11 Samstag, 27. August 2022 5:18 17Einleitung 12 devolo Magic 1 WiFi 2-1 zertifiziert und sind kompatibel mit anderen Ho- meGrid-zertifizierten Produkten. Ebenso wie die HomePlug AV-Technologie, die bei etablierten devolo dLAN-Geräten zum Einsatz kommt, nutzt auch devolo Magic das heimische Stromnetz zur Datenübertragung und sichert beste Performance und Stabilität auch dort, wo Netzwerkleitungen nicht möglich oder nicht gewünscht sind und/oder das WLAN aufgrund von Decken und Wänden häufig versagt. Zum Aufbau eines devolo Magic- Netzwerkes benötigen Sie mindestens zwei devolo Magic-Geräte. Aus technischen Gründen sind Geräte der devolo Magic- Serie nicht kompatibel mit dLAN-Geräten.

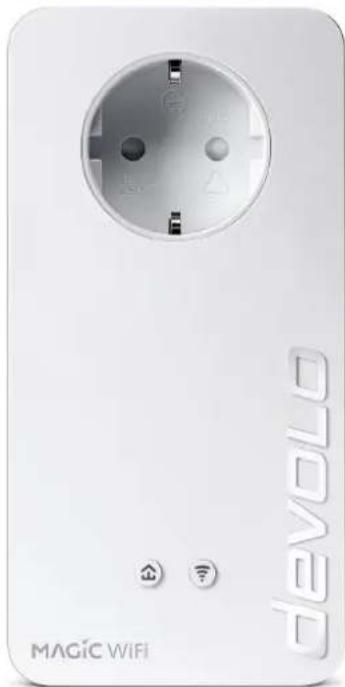

2.2 Der devolo Magic-Adapter

stellt sich vor Auspacken – Einstecken – Loslegen und mit Schnelligkeit und Stabilität gewappnet sein für die neue Generation der bewährten Powerline- Technologie sowie des neuartigen Mesh WLAN: Powerline b mit Geschwindigkeiten von bis zu 1200 Mbit/s b über Strecken von bis zu 400 Metern b Sicherheit – mit 128-Bit-AES-Powerline-Ver- schlüsselung Mesh WLAN b mit Geschwindigkeiten von bis zu 1200 Mbit/s b 4 Antennen bedienen gleichzeitig die WLAN- Frequenzen 2,4 sowie 5 GHz und nutzen die volle Bandbreite des gesamten 5-GHz-Fre- quenzbandes (Dynamic Frequency Selection, DFS). b Airtime Fairness – schnellere WLAN-Geräte haben im Netzwerk Vorfahrt. b Band Steering – Nutzung des optimalen Fre- quenzbandes (2,4- und 5-GHz-Frequenzband) b Roaming – Blitzschnell und nahtlos mit dem stärksten WLAN-Zugangspunkt verbunden b Sicherheit – mit WPA2 für Wireless ac (WLAN- Highspeed-Standards „IEEE 802.11a/b/g/n/ac) b Praktische Zusatzfunktionen wie Kinder- sicherung, Gast-WLAN, Zeitsteuerung und Config-Sync sind im devolo Magic integriert. b Sparsamkeit – der integrierte Stromsparmo- dus senkt den Energieverbrauch automatisch bei geringem Datenaufkommen. b Über 2 Netzwerkanschlüsse am devolo Magic verbinden Sie stationäre Netzwerkgeräte – wie z. B. Spielekonsole, Fernseher oder Media Magic_1_WiFi_2-1.book Seite 12 Samstag, 27. August 2022 5:18 1713 Einleitung devolo Magic 1 WiFi 2-1 Receiver – über das Powerline-Netzwerk mit Ihrem Internetzugang (z. B. Internetrouter). b Seine integrierte Steckdose kann wie eine normale Wandsteckdose zur Stromversorgung eines weiteren Netzwerkgerätes oder einer Mehrfachsteckdose genutzt werden. Der devolo Magic 1 WiFi-Adapter ist ausgestat- tet mit b einer integrierten Steckdose, b einem PLC-Taster mit LED-Statusanzeige, b einem WiFi-Taster mit LED-Statusanzeige, b vier innenliegenden WLAN-Antennen, b zwei Netzwerkanschlüssen, b einem Reset-Taster (neben den Netzwerkan- schlüssen). Die LED-Statusanzeigen können deaktiviert werden. Mehr Informationen dazu finden Sie im Kapitel 4 Netzwerkkonfiguration oder im Internet unter www.devolo.de/cockpit

Abb. 2: devolo Magic 1 WiFi mit landesspez. Stecker und Steckdose Magic_1_WiFi_2-1.book Seite 13 Samstag, 27. August 2022 5:18 17Einleitung 14 devolo Magic 1 WiFi 2-1

2.3 Pairing – PLC-Verbindung auf-

bauen devolo Magic 1 WiFi-Adapter, die sich im Ausliefe- rungszustand befinden, d. h. neu erworben oder erfolgreich zurückgesetzt wurden (siehe Kapitel

3.6 devolo Magic-Adapter aus einem PLC-Netz-

werk entfernen), starten bei erneuter Verbindung mit dem Stromnetz automatisch den Versuch des Pairings (PLC-Verbindung aufbauen) mit einem weiteren devolo Magic 1 WiFi-Adapter. Neues devolo Magic-PLC-Netzwerk in Betrieb nehmen Nach dem Einstecken der devolo Magic-Adapter in freie Wandsteckdosen erfolgt innerhalb von 3 Mi- nuten automatisch der Aufbau eines neuen devolo Magic-Netzwerkes. Bestehendes devolo Magic-PLC-Netzwerk um einen weiteren devolo Magic 1 WiFi-Adapter erweitern Um einen neuen devolo Magic 1 WiFi in Ihrem devolo Magic-Netzwerk einsetzen zu können, müssen Sie ihn zunächst mit Ihren bestehenden devolo Magic-Adaptern zu einem Netzwerk ver- binden. Dies geschieht durch die gemeinsame Ver- wendung eines PLC-Kennwortes, welches auf verschiedene Weise zugewiesen werden kann: b per devolo Cockpit oder devolo Home Network App (siehe Kapitel 3.5 devolo-Software installieren), b per Weboberfläche (siehe Kapitel 4.5 Power- line) b oder per PLC-Taster; wie im Folgenden beschrieben. 1 Dazu stecken Sie den neuen devolo Magic- Adapter in eine freie Wandsteckdose und drüc- ken für ca. 1 Sek. den PLC-Taster eines Abb. 3 Netzwerkanschlüsse Magic_1_WiFi_2-1.book Seite 14 Samstag, 27. August 2022 5:18 1715 Einleitung devolo Magic 1 WiFi 2-1 devolo Magic-Adapters Ihres bestehenden devolo Magic-Netzwerkes. 2 Der neue devolo Magic-Adapter befindet sich im Autopairing, daher muss kein Taster gedrückt werden. Die LED dieses Adapters blinkt nun ebenfalls weiß. Nach kurzer Zeit geht das Blinken der LEDs in ein konstantes, weißes Leuchten über. Der devolo Magic-Adapter wurde erfolg- reich in Ihr bestehendes devolo Magic- Netzwerk eingebunden. Pro Pairingvorgang kann immer nur ein wei- terer devolo Magic-Adapter hinzugefügt werden. Ausführliche Informationen zur Installation von devolo Magic-Adaptern lesen Sie im Ka- pitel 3.4 devolo Magic 1 WiFi anschlie- ßen. Magic_1_WiFi_2-1.book Seite 15 Samstag, 27. August 2022 5:18 17Einleitung 16 devolo Magic 1 WiFi 2-1

2.3.1PLC-Kontrollleuchte ablesen

Die integrierte PLC-Kontrollleuchte (LED) zeigt den Status des devolo Magic 1 WiFi durch Blink- und Leuchtverhalten an: PLC-LED Blinkverhalten Bedeutung LED-Statusanzeige (Weboberfläche*) 1Rote LED Leuchtet bis zu 75 Sek. Startvorgang nicht abschaltbar 2Rote LED Blinkt in Abstän- den von 0,5 Sek. (An/Aus) Zustand 1: Das Zurücksetzen des devolo Magic- Adapters war erfolgreich. Der PLC-/ Reset-Taster wurde 10 Sekunden lang gedrückt. Zustand 2: Der devolo Magic-Adapter befindet sich (wieder) im Auslieferungszustand. Seit dem letztmaligen Zurücksetzen hat kein Pairing mit einem anderen devolo Magic-Adapter stattgefunden. Verbinden Sie den devolo Magic 1 WiFi mit einem anderen devolo Magic-Adap- ter zu einem vollwertigen PLC-Netzwerk wie in Kapitel 2.3 Pairing – PLC-Verbin- dung aufbauen beschrieben. nicht abschaltbar Magic_1_WiFi_2-1.book Seite 16 Samstag, 27. August 2022 5:18 1717 Einleitung devolo Magic 1 WiFi 2-1 3Rote LED Leuchtet dauer- haft Zustand 1: Die anderen Netzwerkteilnehmer befin- den sich im Standby-Modus und sind deshalb derzeit über das Stromnetz nicht erreichbar. Die PLC-LED der ande- ren devolo Magic-Adapter blinken in diesem Zustand nur kurz weiß auf. Zustand 2: Die Verbindung zu den anderen Netz- werkteilnehmern wurde unterbrochen. Eventuell liegt eine Störung auf der Stromleitung vor. In diesem Fall bringen Sie die devolo Magic-Adapter räumlich näher zusammen bzw. versuchen die Störquelle, z. B. Netzteile von Lampen, abzuschalten. abschaltbar 4Rote und weiße LED Blinkt in Abstän- den von 0,1 Sek. rot/2 Sek. weiß Die Datenübertragungsrate liegt nicht im optimalen Bereich.** abschaltbar PLC-LED Blinkverhalten Bedeutung LED-Statusanzeige (Weboberfläche*) Magic_1_WiFi_2-1.book Seite 17 Samstag, 27. August 2022 5:18 17Einleitung 18 devolo Magic 1 WiFi 2-1 5Weiße LED Zustand 1: blinkt in Abstän- den von 0,5 Sek. (An/Aus) Zustand 2: blinkt in Abstän- den von 1Sek. (An/Aus) Zustand 1: Dieser devolo Magic 1 WiFi-Adapter be- findet sich im Pairing-Modus und neue devolo Magic-Adapter werden gesucht. Zustand 2: Jemand hat die Funktion "Gerät identifi- zieren“ auf der Weboberfläche bzw. in der devolo Home Network App ausge- löst. Diese Funktion identifiziert den ge- suchten devolo Magic-Adapter. nicht abschaltbar 6Weiße LED Leuchtet dauer- haft Es besteht eine einwandfreie devolo Magic-Verbindung und der devolo Magic-Adapter ist betriebsbe- reit. abschaltbar 7Weiße LED Blinkt in Abstän- den von 0,1 Sek. an/ 5Sekaus Der devolo Magic-Adapter befindet sich im Standby-Modus.*** abschaltbar 8Rote und wei- ße LED Blinkt in Abstän- den von 0,5 Sek. rot/0,5 Sek. weiß Der devolo Magic-Adapter führt ein Firmware-Update durch. nicht abschaltbar PLC-LED Blinkverhalten Bedeutung LED-Statusanzeige (Weboberfläche*) Magic_1_WiFi_2-1.book Seite 18 Samstag, 27. August 2022 5:18 1719 Einleitung devolo Magic 1 WiFi 2-1 *Informationen zur Weboberfläche finden Sie im Kapitel 4 Netzwerkkonfiguration. **Hinweise zur Verbesserung der Datenübertra- gungsrate finden Sie im Kapitel 5.1 Bandbreiten- optimierung. ***Ein devolo Magic-Adapter wechselt nach etwa 10 Minuten in den Standby-Modus, wenn kein ein- geschaltetes Netzwerkgerät (z. B. Computer) an der Netzwerkschnittstelle angeschlossen und das WLAN ausgeschaltet ist. In diesem Modus ist der devolo Magic-Adapter über das Stromnetz nicht erreichbar. Sobald das an der Netzwerkschnittstel- le angeschlossene Netzwerkgerät (z. B. Computer) wieder eingeschaltet ist, ist Ihr devolo Magic- Adapter auch wieder über das Stromnetz erreich- bar. Prüfen Sie, ob der Adapter vorschriftsmäßig an das Stromnetz angeschlossen ist und ob der Pairingvorgang erfolgreich durchge- führt wurde. Mehr Informationen dazu fin- den Sie unter 3.4 devolo Magic 1 WiFi anschließen.

Dieser Taster steuert die folgenden Funktio- nen: WLAN ein/aus Im Auslieferungszustand ist die WLAN-Funktion bereits eingeschaltet und die WLAN- Verschlüsselung WPA2 eingestellt. Der Standard- WLAN-Schlüssel für die Erstinstallation des devolo Magic 1 WiFi ist der WiFi Key des Geräts. Sie finden den WiFi key (eindeutiger Netzwerksi- cherheitsschlüssel) des Geräts auf dem Etikett auf der Rückseite des Gehäuses. Notieren Sie vor dem Vernetzungsvorgang diesen WiFi Key. Um den devolo Magic 1 WiFi später über WLAN mit Ihrem Laptop, Tablet oder Smartphone zu ver- binden, geben Sie den notierten WiFi Key ein. b Um WLAN auszuschalten, halten Sie den WiFi- Taster länger als 3 Sekunden gedrückt. Abb.4: WiFi key auf dem Typenschild Magic_1_WiFi_2-1.book Seite 19 Samstag, 27. August 2022 5:18 17Einleitung 20 devolo Magic 1 WiFi 2-1 b Um WLAN wieder einzuschalten, drücken Sie den WiFi-Taster kurz. WLAN-Geräte per WPS verbinden b Befindet sich das Gerät im Auslieferungszu- stand, drücken Sie kurz den WiFi-Taster, um WPS zu aktivieren. b Ist die WLAN-Verbindung ausgeschaltet und Sie möchten WPS aktivieren, drücken Sie den WiFi-Taster zweimal; einmal, um WLAN ein- zuschalten, und das zweite Mal, um WPS zu aktivieren. b Ist die WLAN-Verbindung eingeschaltet und Sie möchten diese Einstellungen auf einen weiteren devolo Magic-Adapter übertragen, lesen Sie im Kapitel 4.4.7 Wi-Fi Protected Setup (WPS) weiter. WPS ist ein von der Wi-Fi Alliance entwickel- ter Verschlüsselungsstandard. Das Ziel von WPS ist es, das Hinzufügen von Geräten in ein bestehendes Netzwerk zu vereinfachen. Ausführlichere Informationen dazu finden Sie im Kapitel 4.4.7 Wi-Fi Protected Setup (WPS). Magic_1_WiFi_2-1.book Seite 20 Samstag, 27. August 2022 5:18 1721 Einleitung devolo Magic 1 WiFi 2-1

2.3.3WiFi-Kontrollleuchte ablesen

Die integrierte WiFi-Kontrollleuchte (LED) zeigt den Status des devolo Magic 1 WiFi durch Blink- und Leuchtverhalten an: *Informationen zur Weboberfläche finden Sie im Kapitel 4 Netzwerkkonfiguration. WiFi-LED Blinkverhalten Bedeutung LED-Statusanzeige (Weboberfläche*) 1 Weiße LED Blinkt in Abständen von 0,1 Sek. an / 0,5 Sek. aus Der devolo Magic-Adapter ist im WPS-Modus, um WLAN-fähige Geräte via WPS einzubinden. nicht abschaltbar 2 Weiße LED Leuchtet dauerhaft WLAN ist eingeschaltet und aktiv. abschaltbar 3 Weiße LED Aus Zustand 1: Die WiFi-LED ist abgeschaltet, der devolo Magic-Adapter ist weiter- hin betriebsbereit. Zustand 2: WLAN ist ausgeschaltet. abschaltbar Magic_1_WiFi_2-1.book Seite 21 Samstag, 27. August 2022 5:18 17Einleitung 22 devolo Magic 1 WiFi 2-1

Der Reset-Taster (neben den Netzwerkanschlüs- sen) hat zwei verschiedene Funktionen: Neustart Das Gerät startet neu, wenn Sie den Reset-Taster kürzer als 10 Sekunden drücken. Auslieferungszustand 1 Um einen devolo Magic-Adapter aus Ihrem devolo Magic-Netzwerk zu entfernen und des- sen gesamte Konfiguration erfolgreich in den Auslieferungszustand zurück zu versetzen, drücken Sie den Reset-Taster länger als 10 Sekunden. Beachten Sie, dass alle bereits vorgenom- menen Einstellungen hierbei verloren ge- hen! 2 Warten Sie, bis die LED weiß blinkt und tren- nen den devolo Magic-Adapter anschließend vom Stromnetz. Der devolo Magic-Adapter wurde erfolg- reich aus Ihrem bestehenden devolo Magic-Netzwerk entfernt.

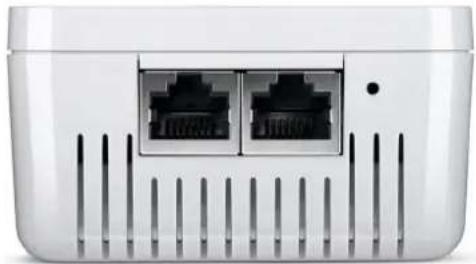

2.3.5Netzwerkanschlüsse

Über die Netzwerkanschlüsse des devolo Magic- Adapters können Sie diesen mit stationären Gerä- ten wie z. B. PCs, Spielekonsolen etc. über ein han- delsübliches Netzwerkkabel verbinden.

Die innenliegenden WLAN-Antennen dienen der Verbindung mit anderen Netzwerkgeräten per Funk.

2.3.7Integrierte Steckdose

Nutzen Sie grundsätzlich die integrierte Steckdose des devolo Magic-Adapters, um andere elektrische Verbraucher mit dem Stromnetz zu verbinden. Ins- besondere elektronische Geräte mit Netzteilen können sich negativ auf die PLC-Leistung auswir- ken. Der integrierte Netzfilter im devolo Magic-Adapter filtert eine solche externe Störung und vermindert eine Beeinträchtigung der PLC-Leistung. Magic_1_WiFi_2-1.book Seite 22 Samstag, 27. August 2022 5:18 1723 Inbetriebnahme devolo Magic 1 WiFi 2-1 3 Inbetriebnahme In diesem Kapitel erfahren Sie alles Wissenswerte zur Inbetriebnahme Ihres devolo Magic 1 WiFi. Wir beschreiben den Anschluss des Gerätes und stellen Ihnen die mitgelieferte devolo-Software kurz vor. Weitere, ausführlichere Dokumentationen finden Sie unter www.devolo.de

Bevor Sie mit der Inbetriebnahme Ihres devolo Magic 1 WiFi beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist: b Single Kit: a 1 devolo Magic 1 WiFi a gedruckte Installationsanleitung a gedruckter Flyer „Sicherheit und Service“ a gedruckte vereinfachte CE-Erklärung a Online-Handbuch oder b Starter Kit: a 1 devolo Magic 1 WiFi a 1 devolo Magic 1 LAN a 1 Netzwerkkabel a gedruckte Installationsanleitung a gedruckter Flyer „Sicherheit und Service“ a gedruckte vereinfachte CE-Erklärung a Online-Handbuch oder b Multiroom Kit: a 2 devolo Magic 1 WiFi a 1 devolo Magic 1 LAN a 1 Netzwerkkabel a gedruckte Installationsanleitung a gedruckter Flyer „Sicherheit und Service“ a gedruckte vereinfachte CE-Erklärung a Online-Handbuch devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzuneh- men.

3.2 Systemvoraussetzungen

b Unterstützte Betriebssysteme des devolo Cockpit: a ab Win 7 (32 bit/64 bit) a ab Ubuntu 14.04 (32 bit/64 bit) a ab Mac (OS X 10.9) b Netzwerkanschluss Magic_1_WiFi_2-1.book Seite 23 Samstag, 27. August 2022 5:18 17Inbetriebnahme 24 devolo Magic 1 WiFi 2-1 Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte oder einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss. Zum Aufbau eines devolo Magic-Netzwer- kes benötigen Sie mindestens zwei devolo Magic-Adapter.

3.3 Wichtige Hinweise

Verwenden Sie jedes devolo-Produkt, die devolo- Software sowie das mitgelieferte Zubehör wie be- schrieben, um Schäden und Verletzungen zu ver- meiden. Alle Sicherheits- und Bedienungsanweisungen sol- len vor Inbetriebnahme der devolo-Geräte gele- sen und verstanden worden sein. Lesen Sie dazu Kapitel 1.2 Sicherheit sowie den mitgelieferten Flyer „Sicherheit & Service“. Der Flyer steht Ihnen auch im Downloadbe- reich der jeweiligen Produktseite im Inter- net unter www.devolo.de zur Verfügung. ACHTUNG! Beschädigung des Gerätes durch Umgebungsbedingungen Gerät nur in trockenen und geschlossenen Räumen verwenden GEFAHR durch elektrische Spannung! Körperdurchströmung Gerät in eine Steckdose mit angeschlosse- nem Schutzleiter (PE) einstecken ACHTUNG! Beschädigung des Gerätes durch unzulässige Spannung Gerät nur an Versorgungsnetz betreiben wie auf Typenschild beschrieben Technische Daten Den zulässigen Spannungsbereich für den Betrieb des Gerätes sowie die Leistungsauf- nahme entnehmen Sie bitte dem Typen- schild auf der Rückseite des Gerätes. Weitere technische Daten zu diesem Pro- dukt finden Sie im Datenblatt im Download- bereich der jeweiligen Produktseite im Internet unter www.devolo.de Magic_1_WiFi_2-1.book Seite 24 Samstag, 27. August 2022 5:18 1725 Inbetriebnahme devolo Magic 1 WiFi 2-1

3.4 devolo Magic 1 WiFi anschlie-

ßen In den folgenden Abschnitten beschreiben wir, wie Sie den devolo Magic 1 WiFi anschließen und in ein Netzwerk integrieren. Anhand möglicher Netz- werkszenarien verdeutlichen wir die genauen Vor- gehensweisen.

3.4.1Starter Kit – automatischer Aufbau

eines neuen PLC-Netzwerkes 1 Schließen Sie den devolo Magic 1 LAN an den Netzwerkanschluss Ihres Internetzugangsgerä- tes (z. B. Ihren Internetrouter) an. VORSICHT! Stolperfalle Kabel barrierefrei verlegen und Steckdo- se sowie angeschlossene Netzwerkgerä- te leicht zugänglich halten 2 Stecken Sie beide devolo Magic-Adapter inner- halb von 3 Minuten jeweils in freie Wandsteck- dosen. Sobald die LEDs beider Adapter in regelmäßigen Abständen von 0,5 Sek. weiß blinken, sind diese betriebsbereit und starten automatisch den Vorgang eine verschlüsselte Verbindung zueinander aufzubauen (siehe Kapitel 2.3.1 PLC-Kontrollleuchte ablesen). Leuchten die LEDs beider devolo Magic- Adapter weiß, ist Ihr devolo Magic-Netz- werk individuell eingerichtet und vor unbe- fugtem Zugriff geschützt.

3.4.2Ergänzung – bestehendes PLC-

Netzwerk um einen weiteren devolo Magic 1 WiFi ergänzen 1 Stecken Sie den devolo Magic 1 WiFi in eine freie Wandsteckdose. Sobald die LED in regelmäßigen Abständen von 0,5 Sek. weiß blinkt, ist der Adapter betriebsbereit, aber noch nicht in ein devolo Magic-Netzwerk integriert (siehe Kapitel 2.3.1 PLC- Kontrollleuchte ablesen). Pairing – PLC-Verbindung aufbauen Bevor Sie den neuen devolo Magic 1 WiFi- Adapter in Ihrem devolo Magic-Netzwerk einsetzen können, müssen Sie ihn zunächst mit Ihren bestehenden devolo Magic-Adap- tern zu einem Netzwerk verbinden. Dies ge- schieht durch die gemeinsame Verwendung eines Kennwortes: 2 Drücken Sie – innerhalb von 3 Minuten – für ca. 1 Sek. den PLC-Taster eines devolo Magic- Magic_1_WiFi_2-1.book Seite 25 Samstag, 27. August 2022 5:18 17Inbetriebnahme 26 devolo Magic 1 WiFi 2-1 Adapters Ihres bestehenden devolo Magic- Netzwerkes. Der neue devolo Magic-Adapter befindet sich im Autopairing, daher muss kein Taster gedrückt werden. Leuchten die LEDs an beiden devolo Magic-Adaptern weiß, wurde der neue Adapter erfolgreich in Ihr bestehen- des devolo Magic-Netzwerk eingebunden. Pro Pairingvorgang kann immer nur ein wei- ter-er Adapter hinzugefügt werden.

3.4.3Netzwerkkennwort ändern

Ein Netzwerkkennwort kann außerdem geändert werden b per Weboberfläche des devolo Magic-Adap- ters (siehe Kapitel 4.5 Powerline) oder b per devolo Cockpit oder devolo Home Network App. Mehr Informa- tionen dazu finden Sie im Kapitel 3.5 devolo- Software installieren.

3.4.4WLAN-Verbindung mit dem

devolo Magic 1 WiFi einrichten Richten Sie die WLAN-Verbindung zu Ihrem Tablet oder Smartphone ein, indem Sie den zuvor notier- ten WiFi Key als Netzwerksicherheitsschlüssel ein- geben. (siehe Kapitel WLAN ein/aus) WLAN-Adapter in ein bestehendes WLAN-Netz- werk integrieren Damit der devolo Magic 1 WiFi die gleiche WLAN- Konfiguration wie Ihr WLAN-Router aufweist, kön- nen Sie die WLAN-Zugangsdaten mit der WiFi Clo- ne-Funktion übernehmen. Diese kann auf verschiedene Art und Weise aktiviert werden: WiFi Clone aktivieren: b WiFi Clone per Tasterdruck aktivieren: Drücken Sie kurz den PLC-Taster an Ihrem devolo Magic 1 WiFi. Nach dem Drücken des Tasters blinkt die LED weiß. Anschließend drüc- ken Sie den WPS-Taster Ihres Routers innerhalb von 2 Minuten. Bitte entnehmen Sie die Länge des Tastendruckes der Anleitung Ihres Routers. oder b WiFi Clone per Weboberfläche aktivieren. Mehr Informationen zu dieser Funktion finden Sie im Kapitel WiFi Clone. Magic_1_WiFi_2-1.book Seite 26 Samstag, 27. August 2022 5:18 1727 Inbetriebnahme devolo Magic 1 WiFi 2-1

3.5 devolo-Software installieren

devolo Cockpit-Software installieren devolo Cockpit findet alle erreichbaren devolo Magic-Adapter in Ihrem devolo Magic- Netzwerk, zeigt Informationen zu diesen Geräten an und verschlüsselt Ihr devolo Magic-Netzwerk individuell. Sie gelangen über die Software auf die integrierte Weboberfläche. Unterstützte Betriebssysteme des devolo Cockpit (ab Version 5.0): b ab Win 7 (32 bit/64 bit) b ab Ubuntu 14.04 (32 bit/64 bit) b ab Mac (OS X 10.9) Das Produkthandbuch, die Software sowie weitere Informationen zu devolo Cockpit finden Sie im Internet unter www.devolo.de/devolo-cockpit

devolo Home Network App herunterladen Die devolo Home Network App ist devolos kostenlose App, um auch (per Smartphone oder Tablet) die WLAN-, Magic- und LAN-Verbindungen des devolo Magic 1 WiFi-Adapters kontrollieren und konfigurieren zu können. Das Smartphone bzw. Tablet verbindet sich dabei über WLAN mit dem devolo Magic-Adapter zuhause. 1 Laden Sie die devolo Home Network App vom entsprechenden Store auf Ihr Smartphone bzw. Tablet herunter. 2 Die devolo Home Network App wird wie gewohnt in die App-Liste Ihres Smartphones bzw. Tablets abgelegt. Per Tipp auf das devolo Home Network App-Symbol gelangen Sie in das Startmenü. Mehr Informationen zu unserer devolo Home Network App finden Sie im Internet unter www.devolo.de/home-network-app

einem PLC-Netzwerk entfer- nen Um einen devolo Magic-Adapter aus Ihrem Netz- werk zu entfernen und dessen gesamte Konfigura- tion erfolgreich in den Auslieferungszustand zurück zu versetzen: 1 Drücken Sie den Reset-Taster länger als 10 Sekunden. Magic_1_WiFi_2-1.book Seite 27 Samstag, 27. August 2022 5:18 17Inbetriebnahme 28 devolo Magic 1 WiFi 2-1 2 Warten Sie, bis die LED weiß blinkt und tren- nen Sie den Adapter anschließend vom Strom- netz. Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen! Um ihn anschließend in ein anderes Netzwerk ein- zubinden, verfahren Sie wie in Kapitel 3.4.2 Ergän- zung – bestehendes PLC-Netzwerk um einen weiteren devolo Magic 1 WiFi ergänzen be- schrieben. Magic_1_WiFi_2-1.book Seite 28 Samstag, 27. August 2022 5:18 1729 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1 4 Netzwerkkonfiguration Der devolo Magic 1 WiFi verfügt über eine einge- baute Weboberfläche, die mit einem Standard- Webbrowser aufgerufen werden kann. Hier lassen sich alle Einstellungen für den Betrieb des Gerätes anpassen.

4.1 Eingebaute Weboberfläche

aufrufen Sie erreichen die eingebaute Online- Weboberfläche des devolo Magic 1 WiFi über verschiedene Wege: b Mittels devolo Home Network App von Ihrem Smartphone bzw. Tablet gelangen Sie auf die Weboberfläche des Gerätes, indem Sie in der Netzwerkübersicht auf das entsprechende Adaptersymbol tippen. oder b Mittels der Cockpit-Software gelangen Sie auf die Weboberfläche des Gerätes, indem Sie mit dem Mauszeiger auf den entsprechenden Karteireiter des devolo Magic 1 WiFi klicken. Das Programm ermittelt dann die aktuelle IP- Adresse und startet die Konfiguration im Webbrowser. Standardmäßig gelangen Sie direkt auf die Weboberfläche. Wurde jedoch über die Option System Verwaltung ein Zugriffskennwort vereinbart, müssen Sie dieses vorher eingeben. Mehr dazu lesen Sie unter 4.7 System. Mehr Informationen zur devolo Home Network App und zur Cockpit-Software erfahren Sie in Kapitel 3.5 devolo-Software installieren.

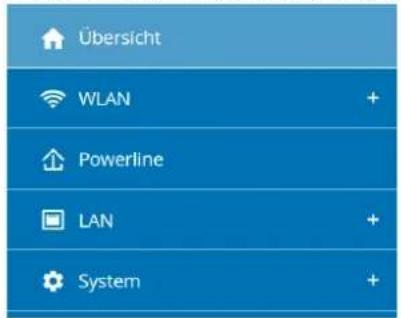

4.2 Allgemeines zum Menü

Alle Menüfunktionen werden auf der entsprechenden Oberfläche als auch im dazugehörigen Kapitel des Handbuches beschrieben. Die Reihenfolge der Beschreibung im Handbuch richtet sich nach der Menüstruktur. Die Abbildungen zur Geräteoberfläche sind exemplarisch. Anmelden Die Weboberfläche ist nicht durch ein Kennwort geschützt. Um unbefugten Zugriff durch Dritte auszuschließen, wird bei der erstmaligen Anmeldung die Vergabe eines Login-Kennwortes empfohlen. Magic_1_WiFi_2-1.book Seite 29 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 30 devolo Magic 1 WiFi 2-1 Bei jeder erneuten Anmeldung geben Sie Ihr bestehendes Kennwort ein und bestätigen mit Anmelden. Abmelden Per Klick auf Abmelden melden Sie sich von der Weboberfläche ab. Sprache auswählen Wählen Sie die gewünschte Sprache in der Sprachauswahlliste aus. Die zentralen Bereiche der Weboberfläche und deren Unterkategorien werden am linken Rand aufgeführt. Klicken Sie auf den Eintrag eines Bereiches, um direkt in diesen zu wechseln. Änderung vornehmen Sobald Sie eine Änderung vornehmen, werden auf der entsprechenden Menü-Seite zwei Symbole an- gezeigt: b Disketten-Symbol: Ihre Einstellungen werden gespeichert. b X-Symbol: Der Vorgang wird abgebrochen. Ihre Einstellungen werden nicht gespeichert. Pflichtangaben Rot umrandete Felder sind Pflichtfelder, deren Einträge notwendig sind, um in der Konfiguration fortzufahren.

Magic_1_WiFi_2-1.book Seite 30 Samstag, 27. August 2022 5:18 1731 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1 Hilfetext in nicht ausgefüllten Feldern Nicht ausgefüllte Felder enthalten einen ausgegrauten Hilfetext, der den erforderlichen Inhalt des Feldes wiedergibt. Bei der Eingabe verschwindet dieser Hilfetext sofort. Standardeinstellungen Einige Felder enthalten Standardeinstellungen, die größtmögliche Kompatibilität und damit einfache Nutzbarkeit sicherstellen sollen. Standard- einstellungen in den Auswahlmenüs (drop-down) sind mit * gekennzeichnet. Standardeinstellungen können natürlich durch individuelle Angaben ersetzt werden. Empfohlene Einstellungen Einige Felder enthalten empfohlene Einstellungen. Empfohlene Einstellungen können natürlich durch individuelle Angaben ersetzt werden. Tabellen Per Klick auf die entsprechende Tabellenzeile können Sie in der Zeitsteuerung sowie in der Kindersicherung innerhalb einer Tabelle Änderungen vornehmen. Im Bearbeitungsmodus ist die entsprechenden Tabellenzeile blau hinterlegt. Fehlerhafte Eingaben Eingabefehler werden entweder durch rot umrandete Rahmen oder eingeblendete Fehlermeldungen hervorgehoben. Schaltflächen Klicken Sie auf das Disketten-Symbol, um die Einstellungen des jeweiligen Bereiches der Weboberfläche zu speichern. Klicken Sie auf das X-Symbol oder nutzen Sie den Menüpfad oberhalb der Schaltflächen, um den jeweiligen Bereich der Weboberfläche zu verlassen. Klicken Sie auf das Mülleimer-Symbol, um einen Eintrag zu löschen. Klicken Sie auf das Pfeil-Symbol, um eine Liste zu aktualisieren. Magic_1_WiFi_2-1.book Seite 31 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 32 devolo Magic 1 WiFi 2-1

Der Bereich Übersicht zeigt den Status des devolo Magic 1 WiFi und die verbundenen LAN-, PLC- und WLAN-Geräte an.

Name: Gerätename Seriennummer: Geräte-Seriennummer Firmware-Version: Firmware-Version des Gerätes

2,4 GHz Aktueller Kanal: genutzter Frequenzkanal im 2,4- GHz-Frequenzbereich Eingeschaltetet SSIDs: Namen der eingeschalteten WLAN-Netzwerke Verbundene WiFi-Geräte: verbundene WLAN- Geräte. 5 GHz Aktueller Kanal: genutzter Frequenzkanal im 5- GHz-Frequenzbereich Eingeschaltetet SSIDs: Namen der eingeschalteten WLAN-Netzwerke Verbundene WiFi-Geräte: verbundene WLAN- Geräte

Lokales Gerät Netzwerk: Statusangabe „verbunden“ oder „nicht verbunden“ Netzwerk Verbundene Geräte: Anzahl der im Powerline- Netzwerk verbundenen Geräte Magic_1_WiFi_2-1.book Seite 32 Samstag, 27. August 2022 5:18 1733 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1

Ethernet Port 1 bzw. 2: angegeben wird die Geschwindig- keit (10/100/1000 Mbit/s), falls ein Anschluss er- kannt wurde; ansonsten erfolgt die Statusangabe „nicht verbunden“. IPv4 Protokoll: Anzeige, ob DHCP ein- oder ausgeschal- tet ist Adresse: verwendete IPv4-Adresse Subnetzmaske: verwendete IPv4-Netzmaske Standard-Gateway: verwendetes IPv4-Gateway DNS-Server: verwendeter DNSv4-Server IPv6 Protokoll: Anzeige, ob DHCPv6 ein- oder ausge- schaltet ist Subnetzadresse: verwendete SLAAC-Adresse

Im Bereich WiFi nehmen Sie alle Einstellungen zu Ihrem drahtlosen Netzwerk vor.

Hier sehen Sie den aktuellen Status Ihrer WLAN- Netzwerkkonfiguration, z. B. die verbundenen WLAN-Endgeräte, die MAC-Adresse, das gewählte Frequenzband, die SSID, die Übertragungsraten sowie die Verbindungsdauer. Magic_1_WiFi_2-1.book Seite 33 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 34 devolo Magic 1 WiFi 2-1

Hier nehmen Sie alle notwendigen Einstellungen zu Ihrem WLAN-Netzwerk vor. WiFi-Netzwerkmodus Der devolo Magic 1 WiFi unterstützt sowohl den Parallelbetrieb der WLAN-Frequenzbänder als auch deren separate Nutzung. Im Feld WiFi-Netzwerkmodus legen Sie Ihre be- vorzugte Einstellung, indem Sie auf das jeweilige Feld klicken: b 2,4 GHz + 5 GHz – beide Frequenzbänder wer- den genutzt b 2,4 GHz – nur das 2,4-GHz-Frequenzband wird genutzt b 5 GHz – nur das 5-GHz-Frequenzband wird genutzt b aus – wenn gewünscht, schalten Sie den WLAN-Teil Ihres devolo Magic 1 WiFi hier voll- ständig aus. Denken Sie daran, dass Sie nach dem Speichern dieser Einstellung auch selbst von einer beste- henden Funkverbindung zum devolo Magic 1 WiFi getrennt werden. Konfigu- rieren Sie das Gerät in diesem Fall über Ethernet. Netzwerkname Der Netzwerkname (SSID) legt den Namen Ihres Funknetzwerks fest. Sie können diesen Namen Magic_1_WiFi_2-1.book Seite 34 Samstag, 27. August 2022 5:18 1735 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1 beim Einwählen ins WLAN sehen und so das kor- rekte WLAN-Netzwerk identifizieren. Kanäle Im Frequenzbereich von 2,4 GHz stehen 13 Kanäle zur Verfügung. Die empfohlenen Kanäle für Europa sind Kanäle 1, 6 und 11. Damit überschneiden sich die Frequenzbereiche der Kanäle nicht und Verbindungsprobleme bleiben aus. Im Frequenzbereich von 5 GHz stehen 19 Kanäle zur Verfügung. Die Standardeinstellung der Kanalwahl ist Automatisch. Der devolo Magic 1 WiFi führt in dieser Einstellung regelmäßig und selbstständig die Kanalwahl durch. D. h., meldet sich die letzte verbundene Station ab, wird sofort ein geeigneter Kanal gesucht. Sind keine Stationen verbunden, führt das Gerät die automatische Kanalwahl alle 15 Minuten durch. Es gilt zu beachten, dass angeschlossene Geräte das erhöhte Frequenzband von 5 GHz ebenfalls unterstützen müssen. Ab Kanal 52 aufwärts gelangen Sie in den Radarbereich. Bei der ersten Einwahl startet automatisch eine Radar- Detektionsphase (DFS), innerhalb derer der devolo Magic 1 WiFi über WLAN nicht erreichbar ist. Dies kann bis zu 10 Minuten dauern. Im Feld Kanal können Sie manuell einen 2,4 GHz- und 5-GHz-Kanal auswählen. Wenn Sie sich nicht sicher sind, welche Funkkanäle von in der Nähe befindlichen Geräten genutzt werden, wählen Sie die Option Automatisch aus. SSID verbergen Die SSID legt den Namen Ihres Funknetzwerks fest. Sie können diesen Namen beim Einwählen ins WLAN sehen und so das korrekte Teilnetzwerk identifizieren. Ist die Option SSID verbergen deaktiviert, ist Ihr Funknetzwerkname sichtbar. Ist diese Option aktiviert, müssen potentielle Netzwerkteilnehmer die exakte SSID kennen und manuell eingeben, um eine Verbindung aufbauen zu können. Einige WLAN-Endgeräte haben Schwierig- keiten, sich mit unsichtbaren Funknetzwerken zu verbinden. Sollte das Verbinden mit einer versteckten SSID Probleme bereiten, sollten Sie zunächst versuchen, die Verbindung bei sichtbarer SSID aufzubauen und diese erst anschließend zu verstecken. Magic_1_WiFi_2-1.book Seite 35 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 36 devolo Magic 1 WiFi 2-1 Sicherheit Zur Sicherung der Datenübertragung in Ihrem Funknetzwerk steht der Sicherheitsstandard WPA/WPA2/WPA3 (Wi-Fi Protected Access) zur Verfügung. Dieses Verfahren erlaubt individuelle Schlüssel aus Buchstaben und Zahlen und die dargestellten Sonderzeichen mit einer Länge von bis zu 63 Zeichen. Dieser kann von Ihnen ein- fach über die Tastatur in das Feld Schlüssel einge- geben werden.

Wenn Sie Freunden oder Bekannten, die bei Ihnen zu Besuch sind, einen Internetzugang bieten, aber nicht gleich das Kennwort für Ihr WLAN verraten möchten, dann können Sie neben dem Haupt- Internetzugang einen getrennten Gastzugang mit eigenem Netzwerknamen, Zeitlimit und WLAN- Kennwort einrichten. Über diesen kann Ihr Besuch dann im Internet surfen, ohne dass er Zugang zu Ihrem lokalen Netzwerk hat. Um einen Gastzugang einzurichten, schalten Sie die Option Einschalten ein. Der Gastzugang verfügt über eine Abschaltautomatik, die das Gastnetzwerk nach Ablauf eines ausgewählten Zeitraumes automatisch deaktiviert. Magic_1_WiFi_2-1.book Seite 36 Samstag, 27. August 2022 5:18 1737 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1 Mit der Option Einschalten aktivieren Sie die Abschaltautomatik. In der devolo Home Network App können Sie den Gastzugang ebenfalls über den Ta- ster Gastzugang ein- bzw. ausschalten. Frequenzband Im Feld Frequenzband wählen Sie den von Ihnen genutzten Frequenzbandmodus aus (siehe Kapitel WiFi-Netzwerkmodus). Netzwerkname Im Feld Netzwerkname legen Sie den Namen des Gastnetzwerkes fest. Schlüssel Auch den Gastzugang sollten Sie verschlüsseln, um zu vermeiden, dass darüber jeder in Funkreichweite in Ihr Netzwerk eindringen und z. B. Ihre Internetverbindung mitnutzen kann. Zur Verfügung steht hier der Sicherheitsstandard WPA/WPA2/WPA3 (Wi-Fi Protected Access). Dieses Verfahren erlaubt individuelle Schlüssel aus Buchstaben und Zahlen mit einer Länge von bis zu 63 Zeichen. Dieser kann von Ihnen einfach über die Tastatur eingegeben werden. Geben Sie dazu eine entsprechende Anzahl von Zeichen in das Feld Schlüssel ein. QR-Code Mit dem QR-Code können Sie die Verbindung zum Gastnetzwerk bequem für Mobilgeräte einrichten. Beim Scannen des Codes werden die Verschlüsse- lungseinstellungen des Gastnetzwerks automa- tisch auf das jeweilige Mobilgerät übertragen. Der QR-Code ist nur sichtbar, wenn das Gastnetzwerk eingeschaltet ist.

Mesh Alle WLAN-Adapter der devolo Magic-Serie bieten Mesh-WLAN, also völlig neue und verbesserte WLAN-Funktionen: b Mit Fast Roaming (IEEE 802.11r) wird die Anmeldung eines WLAN-Endgerätes, wie z. B. Smartphones oder Tablets, beim Wechsel in einen anderen WLAN-Hotspot beschleunigt. Das ist gerade dann wichtig, wenn Nutzer sich mit ihren Mobilgeräten im Haus bewegen. Magic_1_WiFi_2-1.book Seite 37 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 38 devolo Magic 1 WiFi 2-1 Die Funktion Fast Roaming ist nicht mit jedem WLAN-Endgerät kompatibel. Sollte es bei einem Ihrer Geräte zu Verbindungsproblemen kommen, dann deaktivieren Sie bitte diese Option. Im Auslieferungszustand des devolo Magic 1 WiFi ist Fast Roaming standardmäßig ausgeschaltet. b Mit der neuen Funktion Airtime Fairness werden schnelle WLAN-Clients bevorzugt behandelt. Ältere Geräte, die beispielsweise für einen Download viel Zeit benötigen, bremsen deshalb das WLAN nicht mehr aus. b Das integrierte Bandsteering sorgt dafür, dass alle WLAN-Clients automatisch auf das optimale Frequenzband (2,4- und 5-GHz- Frequenzband) wechseln, um immer die beste WLAN-Verbindung zu nutzen. Mit der Option Einschalten aktivieren Sie die Mesh-Funktion. Im Auslieferungszustand des devolo Magic 1 WiFi ist Mesh standardmäßig eingeschaltet. WiFi Clone WiFi Clone ermöglicht es, die WLAN- Konfigurationsdaten eines vorhandenen WLAN- Access-Points (z. B. Ihr WLAN-Router) einfach auf alle WLAN-Zugangspunkte zu übertragen (Single SSID). Sie starten den Vorgang mit der Option Konfiguration starten und drücken anschließend den WPS-Taster des Gerätes, dessen WLAN- Zugangsdaten (SSID und WLAN-Passwort) übernommen werden sollen. Magic_1_WiFi_2-1.book Seite 38 Samstag, 27. August 2022 5:18 1739 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1

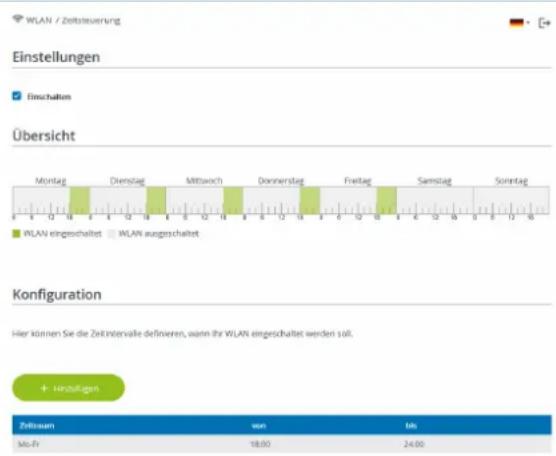

Im Bereich Zeitsteuerung legen Sie fest wann bzw. ob Ihr Funknetzwerk ein- bzw. ausgeschaltet ist. WiFi-Zeitsteuerung einschalten Um die Zeitsteuerung nutzen zu können, aktivie- ren Sie die Option Einschalten. Konfiguration Pro Wochentag können Sie mehrere Zeiträume definieren, in denen Ihr Funknetzwerk eingeschaltet ist. Die Zeitsteuerung schaltet das Funknetzwerk daraufhin automatisch an bzw. aus. Automatische Verbindungstrennung Wenn Sie die Option Automatische Verbindungstrennung einschalten, wird das Funknetzwerk erst ausgeschaltet, wenn der letzte Client sich abgemeldet hat. Manuelles Ein- bzw. Ausschalten am Gerät (per Taster oder Schaltfläche) hat immer Vorrang vor der automatischen Zeitsteuerung. Die eingestellte Zeitsteuerung greift dann automatisch wieder beim nächsten definierten Zeitraum. Magic_1_WiFi_2-1.book Seite 39 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 40 devolo Magic 1 WiFi 2-1

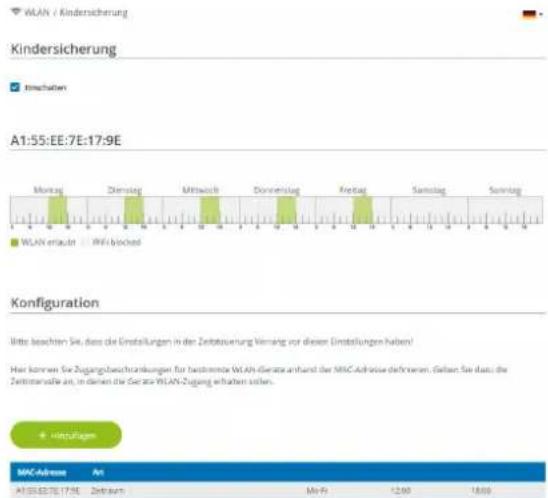

4.4.6Kindersicherung

Mit dieser Funktion reglementieren Sie den WLAN- Zugang für bestimmte Geräte zeitlich. Um z. B. Ihre Kinder vor übermäßigem Internetkonsum zu schützen, können Sie hier festlegen, wie lange Ihre Kinder pro Tag das WLAN nutzen dürfen. Um die Kindersicherung einsetzen zu können, ist eine Synchronisation mit einem Zeitserver (im Internet) notwendig. Dazu muss der Zeitserver (System Verwaltung Zeitserver (NTP) des devolo Magic 1 WiFiaktiviert sein und eine aktive Internetverbindung bestehen. Der Zeitserver europe.pool.ntp.org ist stan- dardmäßig aktiviert. Mehr Informationen dazu finden Sie im Kapitel 4.7.2 Verwal- tung. Wenn Sie ein Zeitkontingent (Nutzungsdauer in Stunden) oder einen Zeitraum (aktiv von bis) ein- richten möchten, aktivieren Sie die Option Ein- schalten. Geben Sie nun die MAC-Adressen der Geräte ein, für die Sie die Kindersicherung einrich- ten möchten. Unter Art legen Sie entweder ein Zeitkontingent (Zeitlimit) oder einen Zeitraum fest, in dem einge- tragene MAC-Adressen Zugang zum Internet er- halten sollen. Wählen Sie unter Intervall auswählen den gewünschten Zeitrahmen. Zeitkontingent einstellen Unter Zeitkontingent lässt sich das Zeitlimit aus- wählen. Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol. Magic_1_WiFi_2-1.book Seite 40 Samstag, 27. August 2022 5:18 1741 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1 Zeitraum einstellen Unter Zeitraum lässt sich der gewünschte Zeitraum auswählen. Nach der Eingabe des Intervalls geben Sie die gewünschte Start- und Endzeit im Stunden- und Minutenformat ein. Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol. Wenn Sie ein Zeitkontingent (Zeitlimit) oder einen Zeitraum aus der Liste löschen möchten, klicken/ tippen Sie auf das Mülleimer-Symbol.

4.4.7Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) ist ein von der internationalen Wi-Fi Alliance entwickelter Verschlüsselungsstandard zur einfachen und schnellen Einrichtung eines sicheren Funknetzwerks. Die Sicherheitsschlüssel der jeweiligen WLAN-Geräte werden dabei automatisch und dauerhaft an die andere(n) WLAN-Station(en) des Funknetzwerks übermittelt. WPS-Verschlüsselung einschalten Um die WPS-Verschlüsselung nutzen zu können, aktivieren Sie die Option Einschalten. Es gibt zwei verschiedene Varianten zur Übermitt- lung dieser Sicherheitsschlüssel: WPS mittels WPS-Pushbutton 1 Starten Sie den Verschlüsselungsvorgang am devolo Magic 1 WiFi, indem Sie a entweder den WiFi-Taster auf der Vorder- seite des Gerätes oder a auf der Benutzeroberfläche unter WiFi WPS-Pushbutton die entsprechende Schaltfläche Start drücken. Magic_1_WiFi_2-1.book Seite 41 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 42 devolo Magic 1 WiFi 2-1 2 Anschließend drücken Sie entweder den WPS- Taster des hinzuzufügenden WLAN-Gerätes oder aktivieren den WPS-Mechanismus in den WLAN-Einstellungen des WLAN-Gerätes. Die Geräte tauschen nun die Sicherheitsschlüssel gegenseitig aus und bauen eine gesicherte WLAN-Verbindung auf. Die WiFi-LED auf der Vorderseite zeigt den Synchronisationsvor- gang durch Blinken an. WPS mittels PIN Um WLAN-Endgeräte in Ihrem Funknetzwerk mit- tels PIN-Variante sicher miteinander zu verbinden, geben Sie auf der Weboberfläche unter WiFi WPS WPS-PIN den von Ihrem Android-Smart- phone oder -Tablet generierten WPS-PIN ein und starten den Verschlüsselungsvorgang, indem Sie die entsprechende Schaltfläche Start drücken. Die Nutzung des WPS-Verfahrens impliziert die Verwendung des Verschlüsselungsstandards WPA/WPA2/WPA3. Beachten Sie daher die fol- genden automatischen Einstellungen: b ist vorab unter WiFi WiFi-Netzwerke die Option keine Verschlüsselung ausgewählt, wird automatisch WPA2 gesetzt. Das neu generierte Kennwort wird unter WiFi WiFi- Netzwerke im Feld Schlüssel angezeigt. b ist vorab unter WiFi WiFi-Netzwerke die Option WPA/WPA2 ausgewählt, bleibt diese Einstellung mit dem zuvor vergebenen Kenn- wort erhalten.

4.4.8Nachbarnetzwerke

Im Bereich Nachbarnetzwerke werden sichtbare Funknetzwerke in Ihrer Umgebung angezeigt. Magic_1_WiFi_2-1.book Seite 42 Samstag, 27. August 2022 5:18 1743 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1

Im Bereich Powerline nehmen Sie alle Einstellun- gen zu Ihrem PLC-Netzwerk vor.

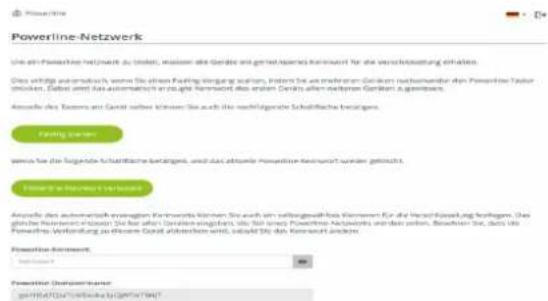

4.5.1Powerline-Netzwerk

Um einen neuen devolo Magic-Adapter in Ihrem devolo Magic-Netzwerk einsetzen zu können, müssen Sie ihn zunächst mit Ihren bestehenden devolo Magic-Adaptern zu einem Netzwerk ver- binden. Dies geschieht durch die gemeinsame Ver- wendung eines Kennwortes. Diese kann auf verschiedene Weise zugewiesen werden: b per devolo Cockpit oder devolo Home Network App (siehe Kapitel 3.5 devolo-Software installieren), b nur per PLC-Taster (siehe Kapitel 2.3 Pairing – PLC-Verbindung aufbauen und 3.4 devolo Magic 1 WiFi anschließen) b oder per Weboberfläche, im Menü PLC; wie im Folgenden beschrieben: Pairing – per Schaltfläche 1 Starten Sie den Pairingvorgang per Klick auf Pairing starten. Dies kann etwas dauern. 2 Sobald der neue devolo Magic-Adapter in Ihrem bestehenden Netzwerk eingebunden ist, erscheint er in der Liste der verfügbaren und verbundenen Verbindungen (siehe Kapitel 4.5 Powerline). Powerline-Netzwerk verlassen – Adapter zurüc- ksetzen und aus einem Netzwerk entfernen 1 Um einen devolo Magic-Adapter aus Ihrem devolo Magic-Netzwerk zu entfernen, klicken Sie auf Powerline-Netzwerk verlassen. 2 Warten Sie, bis die PLC-LED (Haus-Symbol) rot blinkt und trennen den devolo Magic-Adapter anschließend vom Stromnetz. Pairing – per individuellem Kennwort Sie können Ihrem Netzwerk auch ein individuelles, selbst gewähltes PLC-Kennwort zuweisen. Geben Magic_1_WiFi_2-1.book Seite 43 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 44 devolo Magic 1 WiFi 2-1 Sie dieses pro devolo Magic-Adapter in das Feld PLC-Kennwort ein und bestätigen Ihre Einstellungen mit einem Klick auf das Disketten- Symbol. Beachten Sie, dass das individuelle Kennwort nicht automatisch dem ganzen PLC-Netzwerk zugewiesen wird, sondern Sie jedem Ihrer devolo Magic-Adapter dieses separat zuweisen müssen. Powerline-Domainenname Der Powerline-Domainenname legt den Namen Ihres PLC-Netzwerks fest. Master-Auswahl Die Funktion kann zur Verbesserung der Netz- werkqualität eingesetzt werden. b Bevorzugt am Router (Standard): definiert den direkt mit dem Router verbundenen devolo Magic-Adapter; diese Option ist sinn- voll, wenn die Hauptaufgabe dieses devolo Magic 1 WiFi-Adapters die Verbindung mit dem Router/Internet ist und alle anderen devolo Magic-Adapter des PLC-Netzwerkes direkt mit diesem kommunizieren. Alle Adap- ter des PLC-Netzwerkes müssen innerhalb der Reichweite des Adapters am Router befinden. b Automatisch: Masterfunktion wird abhängig von der aktuellen Verbindungsqualität spon- tan vergeben; der devolo Magic-Adapter mit der stärksten Verbindung wird dabei ausge- wählt.

4.5.2Kompatibilitätsmodus

Bei der Nutzung eines VDSL-Anschlusses kann die Leistung der Breitbandverbindung durch Über- sprechen des Signals beeinträchtigt sein. Um möglichen Beeinträchtigungen/Störungen entgegenzuwirken, bietet das Gerät folgende Einstellungsmöglichkeiten: Automatischer Kompatibilitätsmodus Bei Aktivierung der Option Automatischer Kom- patibilitätsmodus (empfohlen)ist das Gerät in der Lage, den Sendepegel automatisch anzupas- sen, um eine Störung weitestgehend zu umgehen. Diese Option ist standardmäßig eingestellt. Magic_1_WiFi_2-1.book Seite 44 Samstag, 27. August 2022 5:18 1745 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1 Manueller Kompatibilitätsmodus Ist die Störung trotz Aktivierung der automati- schen Einstellung nicht behoben, deaktivieren Sie diese und stellen den Kompatibilitätsmodus sowie das Signalübertragungsprofil manuell ein: b SISO a Full Power (Volle Leistung) a VDSL 17a (Standard) a VDSL 35b Wenden Sie sich an Ihren Internetanbieter, um zu erfahren, welcher Kompatibilitäts- modus und welches Signalübertragungs- profil für Ihren Internetanschluss optimal ist. Der Betriebsmodus SISO und das Signalübertra- gungsprofil VDSL 17a sind standardmäßig einge- stellt.

Die Tabelle listet alle verfügbaren und verbundenen devolo Magic-Adapter Ihres Netzwerks unter Angabe der folgenden Details: Geräte-ID: Geräte-Nummer des jeweiligen devolo Magic-Adapter im devolo Magic-Netzwerk MAC-Adresse: MAC-Adresse des jeweiligen devolo Magic-Adapters Senden (Mbit/s): Datensenderate Empfangen (Mbit/s): Datenempfangsrate

Im Bereich LAN nehmen Sie Netzwerkeinstellun- gen vor.

Hier sehen Sie den aktuellen LAN-Status der devolo Magic-Adapter. Im Bereich Ethernet wird die Verbindungsgeschwindigkeit der an den beiden Netzwerkanschlüssen Port 1 und Port 2 angeschlossenen Netzwerkgeräte (z. B. PC, NAS etc.) angezeigt. IPv4/IPv6 Abhängig davon, wie der devolo Magic 1 WiFi mit dem Internet verbunden ist (IPv4 oder IPv6), wer- den aktuelle Netzwerkinformationen wie Adresse, Magic_1_WiFi_2-1.book Seite 45 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 46 devolo Magic 1 WiFi 2-1 Subnetzmaske, Standard-Gateway und DNS- Server angezeigt.

4.6.2IPv4/IPv6-Konfiguration

Im Auslieferungszustand ist nur die Option Netz- werkeinstellungen von einem DHCP-Server be- ziehen für IPv4 aktiviert, d. h. dass die IPv4- Adresse automatisch von einem DHCP-Server be- zogen wird. Die aktuell zugewiesenen Netzwerk- daten sind (ausgegraut) sichtbar. Ist bereits ein DHCP-Server zur Vergabe von IP- Adressen im Netzwerk vorhanden (z. B. Ihr Internetrouter), sollten Sie die Option Netzwerkeinstellungen von einem DHCP-Server beziehen für IPv4 aktiviert lassen, damit der devolo Magic 1 WiFi 2-1 automatisch eine Adresse von diesem erhält. Wenn Sie eine statische IP-Adresse vergeben möchten, nehmen Sie für die Felder Adresse, Subnetzmaske, Standard-Gateway und DNS- Server entsprechend Einträge vor. Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol. IPv6-Konfiguration Wenn Sie eine automatische IP-Adressvergabe wünschen und bereits ein DHCP-Server zur Verga- be von IP-Adressen im Netzwerk vorhanden (z. B. Ihr Internetrouter) ist, aktivieren Sie die Option Netzwerkeinstellungen von einem DHCP-Server beziehen, damit der devolo Magic 1 WiFi automa- tisch eine Adresse von diesem erhält. Wenn Sie eine statische IP-Adresse vergeben möchten, nehmen Sie für die Felder Adresse, Subnetzmaske, Standard-Gateway und DNS- Server entsprechend Einträge vor. Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol. Magic_1_WiFi_2-1.book Seite 46 Samstag, 27. August 2022 5:18 1747 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1

Im Bereich System regeln Sie Einstellungen zur Si- cherheit sowie andere Gerätefunktionen des devolo Magic-Adapters.

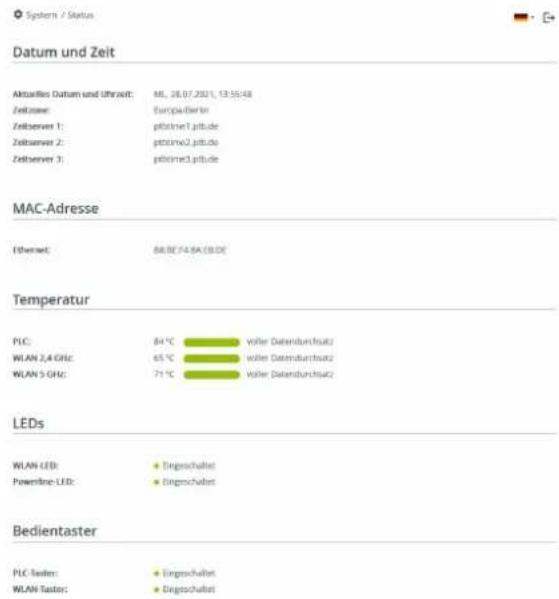

Hier können Informationen zum devolo Magic-Ad- apter eingesehen werden: aktuelles Datum und Uhrzeit, die Zeitzone, MAC-Adresse des Adapters, Status der WiFi- und Powerline-LED sowie der bei- den Bedientaster.

Magic_1_WiFi_2-1.book Seite 47 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 48 devolo Magic 1 WiFi 2-1

In den Systeminformationen können in den Fel- dern Gerätename (Hostname) und Gerätestand- ort benutzerdefinierte Namen eingegeben werden. Beide Informationen sind besonders hilf- reich, wenn im Netzwerk mehrere devolo Magic- Adapter verwendet und diese identifiziert werden sollen. Unter Zugriffskennwort ändern kann ein Login- Kennwort für den Zugriff auf die Weboberfläche gesetzt werden. Im Auslieferungszustand des devolo Magic 1 WiFi ist die eingebaute Weboberfläche nicht durch ein Kennwort geschützt. Sie sollten nach der Installati- on des devolo Magic 1 WiFi diesen Schutz durch Vergabe eines Kennwortes aktivieren, um den Zu- griff durch Dritte auszuschließen. Geben Sie dazu zweimal das gewünschte neue Kennwort ein. Die Weboberfläche ist nun durch Ihr individuelles Kennwort vor unbefugtem Zugriff geschützt! In der Energieverwaltung kann der Strom- sparmodus und der Standbymodus des devolo Magic 1 WiFi aktiviert werden. Bei aktivierter Option Stromsparmodus wechselt der devolo Magic 1 WiFi automatisch in den Stromsparmodus, wenn ein reduzierter Datenver- kehr über Ethernet erkannt wird. Die Latenzzeit (Zeit der Übertragung eines Datenpaketes) kann darunter leiden. Bei aktivierter Option Standby wechselt der devolo Magic 1 WiFi automatisch in den Standby- modus, wenn keine Ethernetverbindung aktiv ist, d. h. wenn kein eingeschaltetes Netzwerkgerät (z. B. Computer) an der Netzwerkschnittstelle an- geschlossen und WLAN ausgeschaltet ist. In diesem Modus ist der devolo Magic 1 WiFi über das Powerline-Netzwerk nicht erreichbar. Sobald das an der Netzwerkschnittstelle angeschlossene Netzwerkgerät (z. B. Computer) wieder eingeschaltet ist, ist Ihr devolo Magic 1 WiFi auch wieder über das Stromnetz erreichbar. Der Stromsparmodus ist im Auslieferungszustand des devolo Magic 1 WiFi deaktiviert. Der Standbymodus ist im Auslieferungszustand des devolo Magic 1 WiFi 2-1 aktiviert. In den LED-Einstellungen kann die LED-Statusan- zeige der WiFi- und Powerline-LED deaktiviert werden. Magic_1_WiFi_2-1.book Seite 48 Samstag, 27. August 2022 5:18 1749 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1 Ein Fehlerzustand wird dennoch durch entspre- chendes Blinkverhalten angezeigt. Informationen zum LED-Verhalten des devolo Magic 1 WiFi im Standby-Modus finden Sie im Kapitel 2.3.1 PLC-Kontroll- leuchte ablesen. Sie können die Bedientaster am devolo Magic- Adapter komplett deaktivieren, um sich vor möglichen Veränderungen zu schützen. Deaktivieren Sie einfach die Option Einschalten PLC-Taster bzw. Einschalten WiFi-Taster. Die Bedientaster sind im Auslieferungszustand des devolo Magic 1 WiFi aktiviert. Unter Zeitzone kann die aktuelle Zeitzone, z. B. Eu- ropa/Berlin ausgewählt werden. Mit der Option Zeitserver (NTP) kann ein Zeitserver festgelegt werden. Ein Zeitserver ist ein Server im Internet, dessen Aufgabe darin besteht die genaue Uhrzeit zu liefern. Die meisten Zeitserver sind an eine Funk- uhr gekoppelt. Wählen Sie Ihre Zeitzone und den Zeitserver, der devolo Magic 1 WiFi schaltet auto- matisch auf Sommer- und Winterzeit um.

Gerätekonfiguration speichern Um die aktive Konfiguration als Datei auf Ihrem Computer zu speichern, wählen Sie die entsprechende Schaltfläche im Bereich System Konfiguration Gerätekonfiguration als Datei speichern. Der Download der aktuellen Gerätekonfiguration startet. Gerätekonfiguration wiederherstellen Eine bestehende Konfigurationsdatei kann im Bereich System Konfiguration an den devolo Magic 1 WiFi gesendet und dort aktiviert werden. Wählen Sie eine geeignete Datei über die Schaltfläche Datei auswählen ... aus und starten Sie den Vorgang mit einem Klick auf die Schaltfläche Wiederherstellen. Auslieferungszustand Im Bereich System Konfiguration wird der devolo Magic 1 WiFi mit der Option Zurücksetzen wieder in den ursprünglichen Auslieferungszustand versetzt. Magic_1_WiFi_2-1.book Seite 49 Samstag, 27. August 2022 5:18 17Netzwerkkonfiguration 50 devolo Magic 1 WiFi 2-1 Ihre persönlichen WLAN- als auch PLC- Einstellungen gehen dabei verloren. Zuletzt vergebene Kennwörter für den devolo Magic 1 WiFi werden ebenfalls zurückgesetzt. Alle aktiven Konfigurationseinstellungen lassen sich zu Sicherungszwecken auf Ihren Computer übertragen, dort als Datei ablegen und wieder in den devolo Magic 1 WiFi laden. Auf diese Weise können Sie beispielsweise Konfigurationen für un- terschiedliche Netzwerkumgebungen erzeugen, mit denen Sie das Gerät schnell und einfach ein- richten können. Neu starten Um den devolo Magic 1 WiFi neu zu starten, wäh- len Sie im Bereich System Konfiguration die Schaltfläche Neu starten aus.

Die Firmware des devolo Magic 1 WiFi enthält die Software zum Betrieb des Geräts. Bei Bedarf bietet devolo im Internet neue Versionen als Datei zum Download an, beispielsweise um bestehende Funktionen anzupassen. Aktuelle Firmware Die derzeit installierte Firmware des devolo Magic 1 WiFi wird hier angezeigt. Firmware automatisch suchen und aktualisieren Der devolo Magic 1 WiFi kann auch automatisch nach einer aktuellen Firmware suchen. Aktivieren Sie dazu die Option Regelmäßig prüfen, ob ak- tualisierte Firmware verfügbar ist. Der devolo Magic 1 WiFi informiert Sie, so- bald eine neue Firmware-Version vorliegt. Die Option ist standardmäßig aktiviert. Mit der Option Aktualisierte Firmware automa- tisch einspielen installiert der devolo Magic 1 WiFi die zuvor gefundene Firmware automatisch. Aktualisierte Firmware herunterladen 1 Haben Sie von der devolo-Internetseite eine aktualisierte Firmware-Datei für den devolo Magic 1 WiFi auf Ihren Computer her- untergeladen, gehen Sie in den Bereich System Firmware Update durchführen. Klic- ken Sie auf Datei auswählen… und wählen die heruntergeladene Datei aus. Magic_1_WiFi_2-1.book Seite 50 Samstag, 27. August 2022 5:18 1751 Netzwerkkonfiguration devolo Magic 1 WiFi 2-1 2 Bestätigen Sie den Aktualisierungsvorgang mit Update durchführen. Nach der erfolgreichen Aktualisierung der Firmware wird der devolo Magic 1 WiFi automatisch neugestartet. Stellen Sie sicher, dass der Aktualisierungsvor- gang nicht unterbrochen wird.

Config Sync ermöglicht eine über das gesamte Netzwerk einheitliche Konfiguration der devolo Magic-Geräte. Dazu gehören z. B. die folgenden Einstellungen: b WiFi-Netzwerk b Gastnetzwerk b Mesh WLAN b Zeitsteuerung- und Zeitservereinstellungen. Um Config Sync einzuschalten, aktivieren Sie die Option Einschalten. Beachten Sie bitte, dass immer im ganzen Netzwerk das WiFi ein- bzw. ausgeschaltet wird. Beenden Sie daher zuerst Config Sync auf dem Gerät, welches Sie separat konfigurieren oder schalten möchten. Magic_1_WiFi_2-1.book Seite 51 Samstag, 27. August 2022 5:18 17Anhang 52 devolo Magic 1 WiFi 2-1 5Anhang

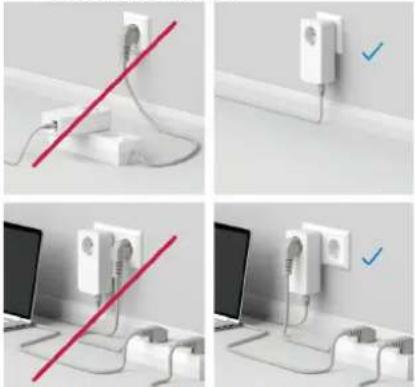

5.1 Bandbreitenoptimierung

Um die Übertragungsleistung im Netzwerk entscheidend zu verbessern, empfehlen wir die folgenden „Anschlussregeln” zu beachten: b Stecken Sie den devolo Magic-Adapter direkt in eine Wandsteckdose. Vermeiden Sie Mehrfachsteckdosen. Die Übertragung der devolo-Signale kann hier eingeschränkt sein. b Sind in der Wand mehrere Steckdosen direkt nebeneinander, so verhalten sich diese wie eine Mehrfachsteckdose. Optimal sind Einzelsteckdosen.

5.2 Allgemeine Garantiebedin-

gungen Wenden Sie sich bei einem Defekt innerhalb der Garantiezeit bitte an die Service Hotline. Die voll- ständigen Garantiebedingungen finden Sie auf unserer Webseite www.devolo.de/support . Eine Annahme Ihres Gerätes ohne RMA-Nummer sowie eine Annahme unfrei eingesandter Sendungen ist nicht möglich! Abb. 5 devolo Magic-Bandbreitenoptimierung Magic_1_WiFi_2-1.book Seite 52 Samstag, 27. August 2022 5:18 17devolo Magic 1 WiFi 2-1 Index
