BEDIENUNGSANLEITUNG Magic 1 WiFi mini DEVOLO

devolo Magic 1 WiFi mini

Handbuch | Manual | Manuel | Handboek

Deutsch

English

François

Nederlands

devolo Magic 1 WiFi mini

Weitergabe und Vervielfaltigung der zu dieser Produkt gehorenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschnitt dienen, bleiben vorbehalten.

Marken

Android™ ist eine eingetragene Marke der Open Handset Alliance.

Google Play™ und Google Play™ (Store) sind eingetragene Marken der Google LLC.

Linux* ist eine eingetragene Marke von Linus Torvalds.

Ubuntu*ist eineeingetrageneMarke von Canonical Ltd.

Mac und Mac OS X* sind eingetragene Marken von Apple Computer, Inc.

iPhone*, iPad* und iPod* sind eingetragene Marken von Apple Computer, Inc.

Windows und Microsoft sind eingetragene Marken von Microsoft, Corp.

Wi-Fi, Wi-Fi Protected Access, WPA™, WPA2™, WPA3™, Wi-Fi EasyMesh™ und Wi-Fi Protected Setup™ sind eingetragene Marken der Wi-Fi Alliance.

devolo sowie das devolo-Logo sind eingetragene Marken der devolo solutions GmbH.

Alle übrigen verwendeten Namer und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo besteht sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenaugkeiten und/oder Auslassungen.

Dieses Produkt wurde hergestellt und wird unter einer Lizenz verkauf, die der devolo solutions GmbH von der Vectis One Ltd. für Patente auf die WiFi-Technologie erteilt wurde und sich im Besitz der Wi-Fi One, LLC ("Lizenz") befindet. Die Lizenz ist auf die fertige Elektronik für den Endverbrauch beschrankt und erstreckt sich nicht auf Geräte oder Prozesse Dritter, die in Kombination mit thisem Produkt verwendet oder verkauf werden.

Die devolo solutions GmbH ist im Rahmen eines Asset Deals zum 1.4.2024 aus der devolo GmbH entstanden.

devolo solutions GmbH

Charlottenburger Allee 67

52068 Aachen

Germany

www.devolo.de

Version 1.0_11/24

Inhalt

1 Ein Wort vorab 6

1.1 Aufbau des Handbuches 6
1.2 Sicherheit 6
1.2.1 Zum Flyer „Sicherheit & Service" 6
1.2.2 Beschreibung der Symbole 7
1.2.3 Bestimmungsgemäß Gerbrauch 8
1.2.4 CE-Konformitat 9
1.3 devolo im Internet 9

2 Einleitung 10

2.1 devolo Magic 1 WiFi mini 10
2.2 Der devolo Magic-Adapter stelt sich vor 11
2.3 Pairing-Powerline-Verbindung aufbauen 13
2.3.1 Powerline-Kontrollleuche ablesen 15
2.3.2 WLAN-Taster 18
2.3.3 WLAN-Kontrolleuchte ablesen 20
2.3.4 Reset-Taster 21
2.3.5 Netzwerkanschluss 21
2.3.6 WLAN-Antennen 21

3 Inbetriebnahme 22

3.1 Lieferumfang 22
3.2 Systemvoraussetzungen 22
3.3 Wichtige Hinweise 23
3.4 devolo Magic 1 WiFi mini anschlieben 24
3.4.1 Starter Kit - automatischer Aufbau eines neuen devolo Magic-PLC-Netzwerkes 24
3.4.2 Ergänzung - Bestehendes PLC-Netzwerk um einen weiteren devolo Magic 1 WiFi mini ergänzen 24
3.4.3 Netzwerkkennwortändern 25
3.4.4 WLAN-Verbindungen mit dem devolo Magic 1WiFi mini einrichten 25
3.5 devolo-Software installieren 26

3.6 devolo Magic-Adapter aus einem PLC-Netzwerk entfernen 27

4.1 Eingebaute Weboberfläche aufrufen 28
4.2 Allgemeines zum Menu 28
4.3 Übersicht 31
4.4 WLAN 32

4.4.1 Status 32
4.4.2 WLAN-Netzwerke 33
4.4.3 Gastnetzwerk 35
4.4.4 Mesh 36
4.4.5 Zeitsteuerung 37
4.4.6 Kindersicherung 38
4.4.7 Wi-Fi Protected Setup (WPS) 40
4.4.8 Nachbarnetzwerke 41

4.5 Powerline 42
4.6 LAN 44
4.6.1 Status 44
4.6.2 IPv4/IPv6-Konfiguration 45
4.7 System 46
4.7.1 Status 46
4.7.2 Verwaltung 46
4.7.3 Konfiguration 48
4.7.4 Firmware 49
4.7.5 Config Sync 50

5 Anhang 51

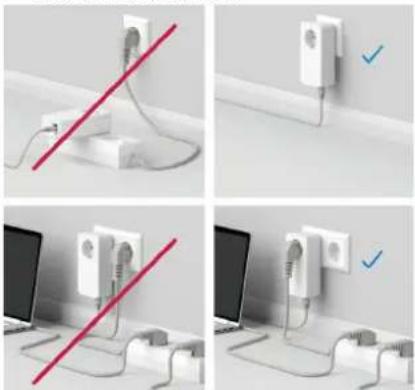

5.1 Bandbreitenoptimierung 51
5.2 Allgemeine Garantiebedingungen 51

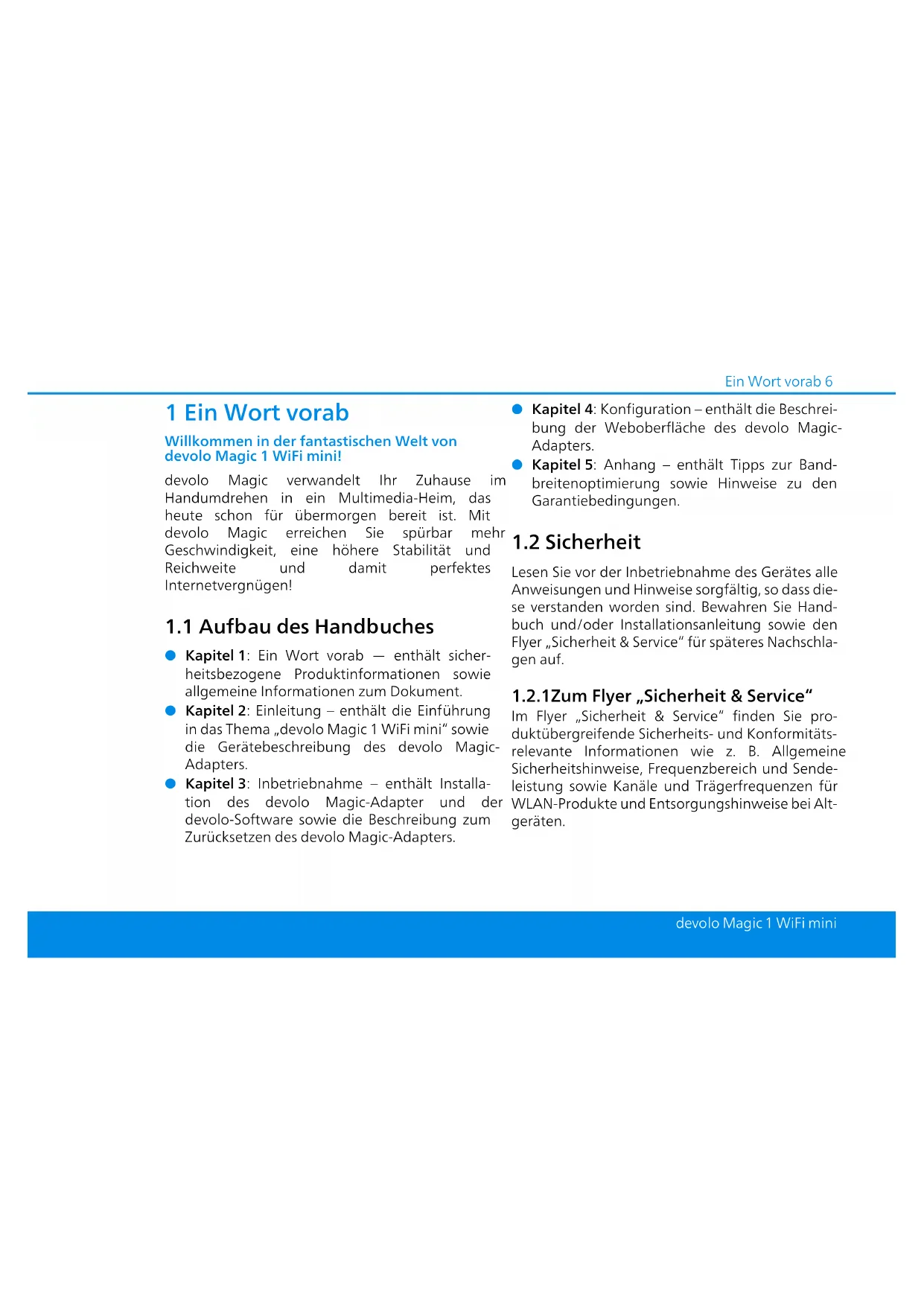

1 Ein Wort vorab

Willkommen in der fantastischen Welt von devolo Magic 1 WiFi mini!

devolo Magic verwandelt Ihr Zuhause im Handumdrehen in ein Multimedia-Heim, das heute schon für übermorgen bereit ist. Mit devolo Magic erreichen Sie spürbar mehr Geschwindigkeit, eine höhere Stabilität und Reichweite und damit perfektes Internetvergnugen!

1.1 Aufbau des Handbuches

• Kapitel 1: Ein Wort vorab — enthaltsicherheitsbezogene Produktinformationen sowie allgemeine Informationen zum Dokument.
• Kapitel 2: Einleitung - enthalt die Einführung in das Thema „devolo Magic 1 WiFi mini" sowie die Gerätebeschreibung des devolo Magic-Adapters.

• Kapitel 3: Inbetriebnahme - enthalt Installation des devolo Magic-Adapter und der devolo-Software sowie die Beschreibung zum Zurücksetzen des devolo Magic-Adapters.

• Kapitel 4: Konfiguration - enthalt die Beschreibung der Weboberfläche des devolo Magic-Adapters.

• Kapitel 5: Anhang - enthalt Tipps zur Bandbreitenoptimierung sowie Hinweise zu den Garantiebedingungen.

1.2 Sicherheit

Lesen Sie vor der Inbetriebnahme des Gerätes alle Anweisungen und Hinweise sorgfältig, so dass diese verstanden worden sind. Bewahren Sie Handbuch und/oder Installationsanleitung sowie den Flyer „Sicherheit & Service" für späteres Nachschlagen auf.

1.2.1Zum Flyer „Sicherheit & Service"

Im Flyer „Sicherheit & Service" finden Sie Produktübergreifende Sicherheits- und Konformitäts-relevante Informationen wie z. B. Allgemeine Sicherheitshinweise, Frequenzbereich und Sendel-leistung sowie Kanäle und Trägerfrequenzen für WLAN-Produkte und Entsorgungshinweise bei Altagerten.

Flyer und Installationsanleitung liegen dem Produkt in gedruckter Form bei; ceses Produkthandbuch liegt in digitaler Form vor.

Darüberhinaus stehen Ihnen these genann- ten sowie weitere mitgeltende Produktbeschreibungen im Downloadbereich der jeweiligen Produktseite im Internet unter www.devolo.de zur Verfugung.

1.2.2 Beschreibung der Symbole

In thisem Abschnitt beschreiben wir kurz die Bedeutung der im Handbuch verwendeten Symbole:

Symbol Beschreibung
4	Sehr wichtiges Sicherheitszeichen, das Sie vor unmittelbar drohender elektrischer Spannung warnnt und bei Nichtvermeidung schwerste Verletzungen oder den Tod zur Folge haben kann.

Symbol Beschreibung
	Wichtiges Sicherheitszeichen, das Sie vor einer möglicherweise gefährlichen Situation einer Verbrennung warnt und bei Nicht-vermeidung leichte und geringfälligige Verletzungen sowie Sachschädern zur Folge haben kann.
	Wichtiges Sicherheitszeichen, das Sie vor einer möglicherweise gefährlichen Situation eines Hinder-nisses am Boden warnrt und bei Nichtbeachtung Verletzungen zur Folge haben kann.
	Wichtiger Hinweis, dessen Beach-tung empfehlenswert ist und bei Nichtbeachtung möglicherweise zu Sachschädern führen kann.
	Das Gerätarf南 in trockenen und geschlossenen Räumen ver-wendet werden.
□	Das Gerät ist ein Produkt der Schutzklasse II. Alle elektrisch leitfälliger (aus Metall bestehenden) Gehäuseteile, die im Betrieb und während der Wartung im Fehlerfall Spannung aufnehmen können, sind durch eine verstärkte Isolie-rung von spannungsführenden Elementen getrennt.
CE	Mit der CE-Kennzeichnung erklärt der Hersteller/Inverkehrbringer, dass das Produkt allen geltenden europäischen Vorschriften entspricht und es den vorgeschreiben- en Konformitätsbewertungsver-fahren unterzogen wurde.
i	Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.
✓	Kennzeichnet den abgeschlossen- en Handlungsverlauf

1.2.3Bestimmungsgemäßer Gebrauch

Verwenden Sie jedem devolo-Produkt wie beschrieben, um Schäden und Verletzungen zu vermeiden.

devolo Magic 1 WiFi mini

Das Gerät ist eine Datenkommunikationseinrichtung ausschließlich für den Innenbereich und ist mit einem PLC-(PowerLine Communication) und einem WLAN-Modul ausgestattet ist. Die Datenkommunikation der Geräte unterinander erfolgt über PLC und WLAN.

Das Gerät ermöglich die Übertragung des vorhänden Internet- bzw. Datensignals über die hausinterne Verkabelung sowie über WLAN und binden darüber internetfähige Endgeräte in das Heimnetzwerk ein.

devolo Magic1 LAN

Das Gerät ist eine Datenkommunikationseinrichtung ausschließlich für den Innenbereich und ist mit einem PLC-(PowerLine Communication) ausgestattet ist. Die Datenkommunikation der Geräte unterinander erfolgt über PLC.

Das Gerät ermöglich die Übertragung des vorhänden Internet- bzw. Datensignals über die hausinterne Verkabelung und bindet darüber

internetfähige Endgeräte in das Heimnetzwerk ein.

Das Produkt ist zum Betrieb in der EU, EFTA und Nordirland vorgesehen.

1.2.4CE-Konformität

Die vereinfache CE-Erklärung zu dieser Produkt liegt in gedruckter Form bei. AuBerdemfinden Sie die vollständige CEErklärung im Internet unter www.devolo.de/support/ce.

1.3 devolo im Internet

Weitergehende Informationen zu allen unseren Produktien finden Sie im Internet unter www.devolo.de.

Hier können Sie Produktbeschreibungen und Dokumentationen sowie aktualisierte Versionen der devolo-Software und der Firmware des Gerätes herunterlagen.

Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben,nehmen Sieitte unter der E-Mail-Adresse [e-mail] Kontakt mit uns auf!

2 Einleitung

2.1 devolo Magic 1 WiFi mini

Home is where devolo Magic is devolo Magic 1 WiFi mini verwandelt Ihr Zuhause im Handumdrehen in ein Multimedia-Heim der Zukunft mit spürbar mehr Geschwindigkeit, einer höheren Stabilität und Reichweite und sorgt so für ein perfektes Internetvergnügen!

Lassen Sie sich inspirieren von Produkten, die verblüffend leicht zu installieren sind, deren Technologie beeindruckend innovativ und deren Leistung unschlagbar stark ist.

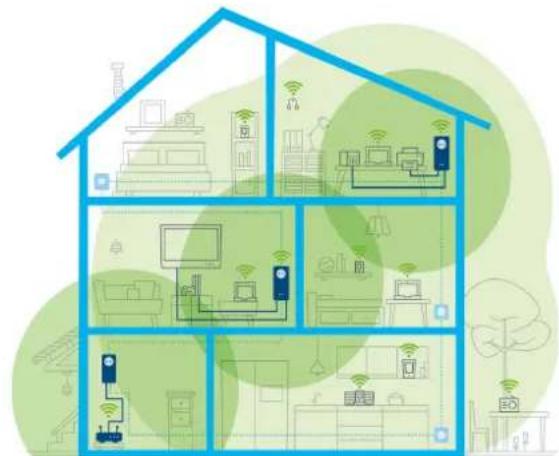

devolo Magic im ganzen Haus

Heute für die Technik von übermorgen bereit sein

devolo Magic verkorpert die neue Generation der bewährten Powerline-Technologie (PLC) auf zukunftsweisender G.hn-Basis. G.hn wurde von der Internationalen Fernmeldeunion (ITU) entwickelt und wird vor allem vom Industrieverband HomeGrid Forum weiterentwickelt. devolo Magic-Produkte werden nach HomeGrid-Vorgaben

zertifiziert und sind kompatibel mit anderen HomeGrid-zertifizierten Produkten.

Ebenso wie die HomePlug AV-Technologie, die bei etablierten devolo dLAN-Geräten zum Einsatz kommt, nutzt auch devolo Magic 1 WiFi mini das heimische Stromnetz zur Datenübertragung und sichert Beste Performance und Stabilität auch Dort, wo Netzwerkleitungen nicht möglich oder nicht gewünscht sind und/oder das WLAN aufgrund von Decken und Wänden halten versagt.

Zum Aufbau eines devolo Magic-Netzwerkes benötigen Sie mindestens zwei devolo Magic-Geräte. Aus technischen Gründen sind Geräte der devolo Magic-Serie nicht kompatibel mit dLAN-Geräten.

2.2 Der devolo Magic-Adapter stellt sich vor

Auspacken - Einstecken - Loslegen und mit Schnelligkeit und Stabilität gewappnet sein für die neue Generation der bewährten Powerline-Technologie sowie des neuartigen Mesh WLAN:

Powerline

mit Geschwindigkeiten von bis zu 1200 Mbit/s
über Strecken von bis zu 400 Metern

• Sicherheit - mit 128-Bit-AES-Powerline-Verschlüsselung

Mesh WLAN

mit Geschwindigkeiten von bis zu 300 Mbit/s
2 Antennen bedieren die WLAN-Frequency 2,4 GHz.
- Airtime Fairness - schnellere WLAN-Geräte haben im Netzwerk Vorfahrt.
Roaming - Blitzschnell und nahtlos mit dem stärksten WLAN-Zugangspunkt verbunden
- Sicherheit - mit WPA3 für Wireless n (WLAN-Highspeed-Standards „IEEE 802.11a/b/g/n)
Praktische Zusatzfunktionen wie Gast-WLAN und Config-Sync sind im devolo Magic 1 WiFi mini integriert.
Sparsamkeit - der integrierte Stromsparmodus sentk den Energieverbrauch automatisch bei geringem Datenaufkommen.
- Über 1 Netzwerkanschluss am devolo Magic 1 WiFi mini verbinden Sie stationäre Netzwerkgeräte – wie z. B. Sielekonsole, Fernseher oder Media Receiver – über das Powerline-Netzwerk mit ihrem Internetzugang (z. B. Internetrouter).

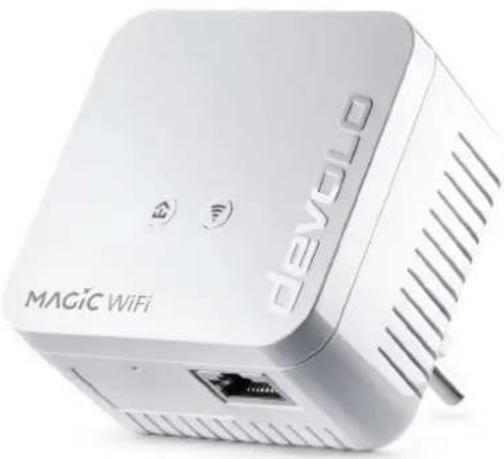

Der devolo Magic 1 WiFi mini ist ausgestattet mit

• einem Powerline-Taster (Haus-Symbol) mit LED-Statusanzeige,
  einem WLAN-Taster mit LED-Statusanzeige,
  zwei innenliegenden WLAN-Antennen,
  einem Netzwerkanschluss,
• einem Reset-Taster (kleine Öffnung darüber dem Netzwerkanschluss).

Die LED-Statusanzeigen konnen deaktiviert werden. Mehr Informationen dazu finden Sie im Kapitel 4 Netzwerkkonfiguration oder im Internet unter www.devolo.de/devolo-cockpit.

devolo Magic 1 WiFi mini mit landesspez. Stecker

Netzwerkanschluss und Reset-Taster

2.3 Pairing - Powerline-Verbindung aufbauen

devolo Magic-Adapter, die sich im Auslieferungszustand befinden, d. h. neu erworben oder erfolg-reich zurückgesetzt wurden (siehe Kapitel 3.6 devolo Magic-Adapter aus einem PLC-Netzwerk entfernen), starten bei erneuter Verbindung mit dem Stromnetz automatisch den Versuch des Pa-rings (Powerline-Verbindung aufbauen) mit einem weiteren devolo Magic-Adapter.

Neues devolo Magic-Powerline-Netzwerk in Betriebnehmen

Nach dem Einstecken der devolo Magic-Adapter in freie Wandsteckdosen erfolgt innerhalb von 3 Minuten automatisch der Aufbau eines neuen devolo Magic-Netzwerkes.

Bestehendes devolo Magic-PLC-Netzwerk um einen weiteren devolo Magic-Adapter erweitern

Um einen neuen devolo Magic 1 WiFi mini in Ihrem devolo Magic-Network einsetzen zu konnen, müssen Sieihn zunachst mit ihren bestehenden devolo Magic-Adaptertern zu einem Netzwerk verbinden. Dies geschieht durch die gemeinsame Verwendung eines Powerline-Kennwortes, welches auf verschiedene Weise zugewiesen werden kann:

per devolo Cockpit oder devolo Home Network App (siehe Kapitel 3.5 devolo-Software installieren),
per Weboberfläche (siehe Kapitel 4.5 Powerline)
oder per Powerline-Taster; wie im Folgenden beschrieben.
Stecken Sie den neuen devolo Magic-Adapter in eine freiwe Wandsteckdose und drucken fur ca. 1 Sek. den Powerline-Taster

devolo Magic-Adapters Ihres bestehenden devolo Magic-Netzwerkes.

Der neue devolo Magic 1 WiFi mini befindet sich im Autopairing, davon muss kein Taster gedrückt werden. Die LED desses Adapters blinkt nun ebenfalls weiß.

Pro Pairingvorgang kann immer nur ein weiterer devolo Magic-Adapter hinzugeführten werden.

Nach kurzer Zeit Goes das Blinken der LEDs in ein konstantes, weiBes Leuchten über. Der devolo Magic-Adapter wurde erfolgreich in Ihr bestehendes devolo Magic-Netzwerk eingebunden.

Ausfuhrliche Informationen zur Installation von devolo Magic-Adaptern lesen Sie im Kapitel 3.4 devolo Magic 1 WiFi mini anschlieben.

2.3.1 Powerline-Kontrolleuchte ablesen

Die integrierte Powerline-Kontrolleuche (LED)

zeigt den Status des devolo Magic 1 WiFi mini

durch Blink- und Leuchtverhalten an:

	Powerline-LED	Blinkverhalten Bedeutung LED-Statusanzeige	(Weboberfläche*)
1 Rote LED Leucht et bis zu 75 Sek.		Startvorgang nicht abschaltbar
2 Rote LED Blink in Abstän-den von 0,5 Sek. (An/Aus)		Zustand 1:Das Zurücksetzen des devolo Magic-Adapters war erfolgreich. Der Powerline-/Reset-Taster wurde 10 Sekunden lang gedrückt.Zustand 2:Der devolo Magic-Adapter befindet sich (wieder) im Auslieferungszustand. Teil dem letztmaligen Zurücksetzen hat kein Pairing mit einem anderen devolo Magic-Adapter staatgebunden.Verbinden Sie den Adapter mit einem anderen devolo Magic-Adapter zu einem vollwertigen Powerline-Netzwerk wie in Kapitel 2.3 Pairing-Powerline-Verbindung aufbauen beschreiben.	nicht abschaltbar

Einleitung 16

	Powerline-LED	Blinkverhalten Bedeutung LED-Statusanzeige	(Weboberfläche*)
3 Rote LED Leucht et dauer-haft		Zustand 1: Die anderen Netzwerkteilnehmer be-finden sich im Standby-Modus und sind deshalb derzeit über das Strom-netz nicht erreichen. Die Powerline-LED der anderen devolo Magic-Adaper-blinken in thisem Zustand nur kurz weiß auf.Zustand 2: Die Verbindung zu den anderen Netz-werkteilnehmern wurde unterbro-chen. Eventuell liegt eine Störung auf der Stromleitung vor. In dieser Fall-bringen Sie die devolo Magic-Adapter räumlich;naher zusammen bzw.versuchen die Störquelle, z. B. Netzeile von Lampen, abzuschalten.	abschaltbar
4 Rote und weiß LED	Blinkt in Abstän-den von 0,2 Sek. rot/2 Sek. weiß	Die Datenübertragungsrate liegt nicht im optimalen Bereich.**	abschaltbar
5 Weiße LED	Blinkt in Abstän-den von 0,5 Sek.(An/Aus)	Dieser devolo Magic-Adapter befindet sich im Pairing-Modus und neue devolo Magic-Adapter werden gesucht.	nicht abschltab

devolo Magic1 WiFi mini

17 Einleitung

	Powerline-LED	Blinkverhalten Bedeutung LED-Statusanzeige	(Weboberfläche*)
6 Weiße LED	Blinkt in Abstän-den von 1 Sek (An/Aus)	Jemand hat die Funktion "Gerät identi-fizieren" auf der Weboberfläche bzw. in der devolo Home Network App aus-gelöst. Diese Funktion identifiziert den gesuchten devolo Magic-Adapter.	nicht abschaltbar
7 Weiße LED Leuch	Het dauer-haft	Es besteht eine einwandfrei devo1o Magic-Verbindung und der devolo Magic-Adapter ist betriebsbereit.	abschaltbar
8 Weiße LED	Blinkt in Abstän-den von 0,2 Sek.an/3 Sekaus	Der devolo Magic-Adapter befindet sich im Standby-Modus.***	abschaltbar
9 R o tweiße LED	Blinkt in uAbstän-den von 0,5 Sek.rot/0,5 Sek.weiß	Der devolo Magic-Adapter führt ein Firmware-Update durch.	nicht abschaltbar

Informationen zur Weboberfläche finden Sie im Kapitel 4 Netzwerkkonfiguration.
Hinweise zur Verbesserung der Datenübertragsrate finden Sie im Kapitel 5.1 Bandbreiten-optimierung.
**Ein devolo Magic-Adapter wechseln nach etwa 10 Minuten in den Standby-Modus, wenn kein ein

geschaltetes Netzwerkgerät (z. B. Computer) an der Netzwerkschnittstelle angeschlossen und das WLAN ausgescheltet ist. In this Modus ist der devolo Magic-Adapter über das Stromnetz nicht erreichbar. Sobald das an der Netzwerkschnittstelle angeschlossene Netzwerkgerät (z. B. Computer oder das WLAN) wieder eingescheltet ist, ist Ihr

devolo Magic-Adapter auch wieder über das Stromnetz erreichbar.

Prufen Sie, ob der Adapter vorschrifsmäßig an das Stromnetz angeschlossen ist und ob der Pairingvorgang erfolgreich durchgeführt wurde.

Mehr Informationen dazu finden Sie unter 3.4 devolo Magic 1 WiFi mini anso Ben.

2.3.2WLAN-Taster

Dieser Taster steuert die folgenden Funktionen:

WLAN ein/aus

Im Auslieferungszustand ist die WLAN-Funktion, bereits eingeschaltet und die WLAN- Verschlussung WPA2 eingestellt. Der Standard- WLAN-Schlüssel für die Erstinstallation des devolo Magic 1 WiFi mini ist der WiFi Key des Geräts. Sie finden den eindeutigen Schlüssel auf dem Etikett auf der Rückseite des Gehäuses.

WiFi key: WWWWWWWWWWWWW

WLAN-Schlüssel

Notieren Sie vor dem Vernetzungsvorgang den WLAN-Schlüssel des devolo Magic 1 WiFi mini. Sie finden den eindeutigen Schlüssel (WiFi Key) des Geräts auf dem Etikett auf der Rückseite des Gehäuses. Um den devolo Magic 1 WiFi mini später über WLAN mit ihrem Laptop, Tablet oder Smartphone zu verbinden, geben Sie den notierten WiFi Key als Netzwerksicherheits-schlüssel ein.

devolo Magic 1 WiFi mini

19 Einleitung

Um WLAN auszuschalten, halten Sie den WLAN-Taster länger als 3 Sekunden gedruckt.
Um WLAN wieder einzuschalten, drücken Sieden WLAN-Taster kurz.

WLAN-Geräte per WPS verbinden

• Befindet sich das Gerät im Auslieferungszustand, drücken Sie kurz den WLAN-Taster, um WPS zu aktivieren.
• Ist die WLAN-Verbindung ausgeschelt und Sie möchten WPS aktivieren, drücken Sie den WLAN-Taster zweimal; einmal, um WLAN einzuschalten, und das zweite Mal, um WPS zu aktivieren.

WPS ist ein von der Wi-Fi Alliance entwickelter Verschlusselungsstandard. Das Ziel von WPS ist es, das Hinzufugen von Geräten in ein bestehendes Netzwerk zu vereinfachen. Ausfuhrlichere Informationen dazu finden Sie im Kapitel 4.4.7 Wi-Fi Protected Setup (WPS).

• Ist die WLAN-Verbindung eingeschaltet und Sie möchen diese Einstellungen auf einen weiteren devolo Magic-Adapter übertragen,lesen Sie im Kapitel 4.7.5 Config Sync weitere.F

2.3.3WLAN-Kontrollleuchte ablesen

Die integrierte WLAN-Kontrolleuche (LED) zeigt

den Status des devolo Magic 1 WiFi mini durch

Blink- und Leuchtverhalten an:

	WLAN-LED	Blinkverhalten Bedeutung LED-Statusanzeige	(Weboberfläche*)
1	W e LED	i Blinßt ine Abständen von 0,5 Sek. an / 0,5 Sek. aus	Der devolo Magic-Adapter ist im WPS-Modus, um WLAN-fähige Geräte via WPS einzubinden.
2	W e LED	i Leußhtetêdauerhalt W LAN ist eingeschaltet und aktiv. abschlaltbar
3	W e LED	i Augustand 1: Die WLAN-LED ist abgeschelt, der devolo Magic-Adapter ist wei-terhin betriebsbereit. Zustand 2: WLAN ist ausgeschaltet.	abschlussbar

*Informationen zur Weboberfläche finden Sie im

Kapitel 4 Netzwerkkonfiguration.

2.3.4Reset-Taster

Der Reset-Taster (kleine Öffnung neben dem Netzwerkanschluss) hat zwei verschiedene Funktionen:

Neustart

Das Gerät startet neu, wenn Sie den Reset-Taster kürzer als 10 Sekunden drücken.

Auslieferungszustand

Um einen devolo Magic-Adapter aus Ihrem devolo Magic-Netzwerk zu entfernen und dessen gesamte Konfiguration erfolgreich in den Auslieferungszustand zurück zu versetzen, drucken Sie den Reset-Taster länger als 10 Sekunden.

Der Reset-Taster kann mit Hilfe eines spitzen Gegenstandes (z. B. Buroklammer) gedrückt werden.

Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!

Warten Sie, bis die LED weiß blinkt und trennen den devolo Magic-Adapter anschlieBend vom Stromnetz.

Der devolo Magic-Adapter wurde erfolgreich aus Ihr dem bestehenden devolo Magic-Netzwerk entfernt.

2.3.5Netzwerkanschluss

Über den Netzwerkanschluss des devolo MagicAdapters können Sie diesen mit stationären Geräten wie z. B. PCs, Spielekonsolen etc. über ein handelsübliches Netzwerkkabel verbinden.

2.3.6WLAN-Antennen

Die innenliegenden WLAN-Antennen dieren der Verbindung mit anderen Netzwerkgeräten per Funk.

3 Inbetriebnahme

In thisem Kapitel erfolhen Sie alles Wissenswerte zur Inbetriebnahme Ihres devolo Magic 1 WiFi mini. Wir beschreiben den Anschluss des Gerätes und stellen Ihnen die mitgelieferte devolo-Software kurz vor.

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres devolo Magic 1 WiFi mini beginnen, vergewisern Sie sichitte, dass ihre Lieferung vollständig ist:

Single Kit:

1 devolo Magic 1 WiFi mini
gedruckte Installationsanleitung
gedruckter Flyer „Sicherheit und Service"
gedruckte vereinfachte CE-Erklärung
Online-Handbuch

oder

- Starter Kit:

1 devolo Magic 1 WiFi mini
1 devolo Magic 1 LAN 1-1
1 Netzwerkkabel
gedruckte Installationsanleitung

gedruckter Flyer „Sicherheit und Service"
gedruckte vereinfachte CE-Erklärung
Online-Handbuch

Multiroom Kit:

2 devolo Magic 1 WiFi mini
1 devolo Magic 1 LAN 1-1
1 Netzwerkkabel
gedruckte Installationsanleitung
gedruckter Flyer „Sicherheit und Service"
gedruckte vereinfachte CE-Erklärung
Online-Handbuch

devolo besteht sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.

3.2 Systemvoraussetzungen

Unterstützte Betriebssysteme des devolo Cockpit:

ab Win 7 (32 bit/64 bit)
ab Ubuntu 14.04 (32 bit/64 bit)
O ab Mac (OS X 10.9)

Netzwerkanschluss

Beachten Sie, dass Ihr Computer bzw. das jeweilige Gerät über eine Netzwerkkarte oder einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.

Zum Aufbau eines devolo Magic-Netzwerkes benötigen Sie mindestens zwei devolo-Adapter.

3.3 Wichtige Hinweise

Verwenden Sie jedem devolo-Produkt, die devolo-Software sowie das mitgelieferte Zubehör wie beschrieben, um Schäden und Verletzungen zu vermeiden.

Alle Sicherheits- und Bedienungsanweisungen sollen vor Inbetriebnahme der devolo-Geräte gelesen und verstanden worden sein.

Lesen Sie dazu Kapitel 1.2 Sicherheit sowie den mitgelieferten Flyer „Sicherheit & Service".

Der Flyer steht Ihnen auch im Downloadbereich der jeweiligen Produktseite im Internet unter www.devolo.de zur Verfugung.

ACHTUNG! Beschädigung des Gerätes durch Umgebungsbedingungen

Gerat nur in trockenen und geschlossenen Räumen verwenden

GEFAHR durch elektrische Spannung!
Körperdurchströmung

Gerat in eine Steckdose mit angeschlossen Schutzleiter (PE) einstecken

ACHTUNG! Beschädigung des Gerätes durch unzulässige Spannung

Gerat nur an Versorgungsnetz betreiben wie auf Typenschild beschrieben

Technische Daten

Den zulässigen Spannungsbereich für den Betrieb des Gerätes sowie die Leistungsaufnahme entnehmer Sieitte dem Typenschild auf der Rückseite des Gerätes.

Weitere technische Daten zu diesen Produktfinden Sie im Datenblatt im Downloadbereich der jeweiligen Produktseite im Internet unter www.devolo.de

3.4 devolo Magic 1 WiFi mini anschließen

In den folgenden Abschnitten beschreiben wir, wie Sie den devolo Magic 1 WiFi mini anschließen und in ein Netzwerk integrieren. Anhand möglicher Netzwerkszenarien verdutlichen wir die genauen Vorgehensweisen.

3.4.1 Starter Kit – automatischer Aufbau eines neuen devolo Magic-PLC-Netzwerkes

SchlieBen Sie den devolo Magic 1 LAN' an den Netzwerkanschluss Ihres Internetzugangsgerates (z. B. ihren Internetrouter) an.

VORSICHT! Stolperfalle Netzwerkkabel barrierefrei verlegen und Steckdose sowie angeschlossene Netzwerkgeräte leicht zugänglich halten

• Stecken Sie beiden devolo Magic-Adapter innerhalb von 3 Minuten jeweils in frei Wandsteckdosen. Sobald die LEDs beider Adapter in regelmäßigen Abständen von 0,5 Sek. weiß blinken, sind diese betriebsbereit und starten automatisch den Vorgang eine verschlüsselte Verbindung zueinander aufzubauen (siehe Kapitel 2.3.1 Powerline-Kontrolleuchte ablesen).

Lechten die LEDs beider devolo Magic Adapter weiß, ist Ihr devolo Magic-Netzwerk individuell eingerichtet und vor unbefugtem Zugriff geschützt.

3.4.2Ergänzung - Bestehendes PLC-Netzwerk um einen weiteren devolo Magic 1 WiFi mini ergänzen

• Stecken Sie den devolo Magic 1 WiFi mini in eine frei Wandsteckdose. Sobald die LED in regelmäßigen Abständen von 0,5 Sek. weiß blinking, ist der Adapter betriebsbereit, aber noch nicht in ein devolo Magic-Netzwerk integriert (siehe Kapitel 2.3.1 Powerline-Kontrollleuchte ablesen).

Pairing - PLC-Verbindung aufbauen

Bevor Sie den neuen devolo Magic 1WiFi mini in devolo Magic-Network einsetzen konnen, müssen Sieihn zunachst mit ihren bestehenden devolo Magic-Adaptern zu einem Netzwerk verbinden. Dies geschieht durch die gemeinsame Verwendung eines Kennwortes:

Drucken Sie - innerhalb von 3 Minuten - für ca. 1 Sek. den Powerline-Taster devolo Magic-Adapters Ihres bestehenden devolo Magic-Netzwerkes.

Der neue devolo Magic 1\ befindet sich im Autopairing,ecause muss\ kein Taster gedrückt werden.

Leuchten die LEDs an beiden devolo Magic-Adaptern wei, wurde der neue Adapter erfolgreich in Ihr bestehendes devolo Magic-Networke eingebunden.

Pro Pairingvorgang kann immer nur ein weiterer Adapter hinzugeführ werden.

3.4.3Netzwerkkennwortändern

Ein Netzwerkkennwort kann geändert werden

per Weboberfläche des devolo Magic-Adap- ters (siehe Kapitel 4.5 Powerline) oder
per devolo Cockpit oder devolo Home Network App. Mehr Informationen dazu finden Sie im folgenden Kapitel.

3.4.4WLAN-Verbindungen mit dem eines devolo Magic 1 WiFi mini einrichten

Richten Sie WLAN-Verbindung zu ihrem Tablet oder Smartphone ein, indem Sie den zuvor notierten WiFi key als Netzwerksicherheitschluss eingeben.

devolo Magic 1 WiFi mini in ein bestehendes WLAN-Netzwerk integrieren

Damit der devolo Magic 1 WiFi mini die gleiche WLAN-Kconfiguration wie Ihr WLAN-Router aufweist, können Sie die WLAN-Zugangsdaten mit der WiFi Clone-Funktion übernehmen. Diese kann aufverschiedene Art und Weise aktiviert werden:

WiFi Clone aktivieren:

• WiFi Clone per Tasterdruck aktivieren: Drucken Sie kurz den PLC-Taster an Ihr devolo Magic WLAN-Adapter. Nach dem Drucken des Tasters blinkt die LED weiß. Drucken Sie den WPS-Taster Ihres Routers innerhalb von 2 Minuten.itte entnahmen Sie die Länge des Tastendruckes aus der Anleitung Ihres Routers.

oder

• WiFi Clone per Weboberfläche aktivieren. Mehr Informationen zu dieser Funktion finden

Sie im Kapitel 4.4.7 Wi-Fi Protected Setup (WPS).

3.5 devolo-Software installieren

devolo Cockpit-Software installieren

devolo Cockpit findet alle erreichbaren devolo Magic-Adapter in Ihrem devolo Magic-Netzwerk, zeigt Informationen zu diesen Geräten an und verschlüsselt Ihr devolo Magic-Netzwerk individuell. Sie gelangen über die Software auf die integrierte Weboberfläche.

Unterstützte Betriebssysteme des devolo Cockpit (ab Version 5.0):

ab Win 7 (32 bit/64 bit)
ab Ubuntu 14.04 (32 bit/64 bit)
ab Mac (OS X 10.9)

i Das Produkthandbuch, die Software sowie weitere Informationen zu devolo Cockpit\ finden Sie im Internet unter www.devolo.de/devolo-cockpit.

des devolo Magic-Adapters kontrollieren und konfigurieren zu können. Das Smartphone bzw. Tablet verbindet sich bereits über WLAN mit dem devolo Magic-Adapter zuhause.

Laden Sie die devolo Home Network App vom entsprichenden Store auf Ihr Smartphone bzw. Tablet herunter.
Die devolo Home Network App wird wie gewohnt in die App-Liste Ihres Smartphones bzw. Tablets abgelegt. Per Tipp auf das devolo Home Network App-Symbol gelangen Sie in das Startmenu.

Mehr Informationen zu unserer devolo Home Network App finden Sie im Internet unter www.devolo.de/home-network-app.

devolo Home Network App herunterladen

Die devolo Home Network App ist devolos kostenlose App, um auch (per Smartphone oder Tablet) die WLAN-, Magic- und LAN-Verbindungen

3.6 devolo Magic-Adapter aus einem PLC-Netzwerk entfernen

Um einen devolo Magic-Adapter aus Ihrnetzwerk zu entfernen und dessen gesamte Konfiguration erfolgreich in den Auslieferungszustand zurück zu versetzen:

Drucken Sie den Reset-Taster länger als 10 Sekunden.
Warten Sie, bis die LED weiß blinkt und trennen Sie den Adapter anschließend vom Strom-netz.

Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!

Umihn anschließend in ein anderes Netzwerk einzubinden, verfahren Sie wie in Kapitel 3.4.2 Ergänzung - Bestehendes PLC-Network um einen weiteren devolo Magic 1 WiFi mini ergänzen beschreiben.

Der devolo Magic 1 WiFi mini verfügbar über eine eingebaute Weboberfläche, die mit einem Standard-Webbrowser aufgerufen werden kann. Hier halten sich alle Einstellungen für den Betrieb des Gerätes anpassen.

4.1 Eingebaute Weboberfläche aufrufen

Sie erreichen die eingebaute Online-Weboberfläche des devolo Magic 1 WiFi mini über verschiedene Wege:

• Mittels devolo Home Network App von Ihr Smartphone bzw. Tablet gelangen Sie auf die Weboberfläche des Gerätes, indem Sie in der devolo Home Network App, auf der Üb sichtsweise, auf das Zahnrad/den Pfeil tippen.

Mehr Informationen zu devolo Home Network App erfahren Sie in Kapitel 3.5 devolo-Software installmenten.

oder

• Mittels der Cockpit-Software unter Start → Alle Programme → devolo → devolo Cockpit gelangen Sie auf die Weboberfläche des

Gerätes, indem Sie mit dem Mauszeiger auf den entsprechenden Karteireiter des devolo Magic 1 WiFi mini Programm ermittelt dann die aktuelle IP-Adresse und startet die Konfiguration im Webbrowser.

StandardmäBig gelangen Sie direkt auf die Weboberfläche. Werde jeder über die Option System Verwaltung ein ZugriffsKennwort vereinbart, müssen Sie diesen vorher eingeben. Mehr dazu lesen Sie unter 4.7 System.

4.2 Allgemeines zum Menu

Alle Menüfunktionen werden auf der entsprechenden Oberfläche als auch im dazugehörigen Kapitel des Handbuches beschrieben. Die Reihenfolge der Beschreibung im Handbuchrichtet sich nach der Menustruktur. Die Abbildungen zur Geräteoberfläche sind exemplarisch.

Anmelden

Die Weboberfläche ist nicht durch ein Kennwort geschützt. Um unbefugten Zugriff durch Dritte auszuschreiben, wird bei der erstmaligen

Anmeldung die Vergabe eines Login-Kennwertes empfohlen.

Bei jeder erneuten Anmeldung geben Sie Ihr bestehendes Kennwort ein und bestätigen mit Anmelden.

Melden Sie sichitte mitHhemKennwort an!

Kennwort

Anmelden

Abmelden

Per Klick auf Abmelden melden Sie sich von der Weboberfläche ab.

Sprache auswahlen

Wahlen Sie die gewünschte Sprache in der Sprachauswahlliste aus.

Diezentralen Bereiche der Weboberfläche und deren Unterkategorien werden am linken Rand

aufgeführrt. Klichen Sie auf den Eintrag eines Bereiches, um direkt in diesen zu wechseln.

Änderung vornehmen

Sobald Sie eine Änderung vornehmen, werden auf der entsprechenden Menu-Section zwei Symbole angezeigt:

• Disketten-Symbol: Ihr Einstellungen werden gespeichert.
  X-Symbol: Der Vorgang wird abgebrochen.
  Ohre Einstellungen werden nicht gespeichert.

Pflichtangaben

Rot umrandete Felder sind Pflichtfelder, deren Einträge notwendig sind, um in der Konfiguration fortzufahren.

Hilfetext in nicht ausgeführten Feldern

Nicht ausgefüllte Felder enthalten einen ausgegrauten Hilfetext, der den erforderlichen Inhalt des Feldes wiedergibt. Bei der Eingabe verschwindet dieser Hilfetext sofort.

Standardestellungen

Einige Felder enthalten Standardeinstellungen, die großmögliche Kompatibilität und damit einfache Nutzbarkeit sicherenstellen sollen. Standardeinstellungen in den Auswahlen (drop-down) sind mit * gekennzeichnet.

Standardeinstellungen können natürlich durch individuelle Angaben ersetzt werden.

Empfohlene Einstellungen

Eineige Felder enthalten empfohlene Einstellungen. Empfohlene Einstellungen können natürlich durch individuelle Angaben ersetzt werden.

Tabellen

Per Klick auf die entsprechende Tabellenzeile konnen Sie in der Zeitsteuerung sowie in der Kindersicherung innerhalb einer Tabelle Änderungen vornehmen. Im Bearbeitungsmodus ist die entsprechenden Tabellenzeile blau hinterlegt.

Fehlerhafte Eingaben

Eingabefehler werden entweder durch rot umrandete Rahmen oder eingeblendete Fehlermeldungen hervorgoben.

Schaltflächen

Klichen Sie auf das Disketten-Symbol, um die Einstellungen des jeweiligen Bereiches der Weboberfläche zu speichern.

Klichen Sie auf das X-Symbol oder nutzen Sie den Menüpfad oberhalb der Schaltflächen, um den jeweiligen Bereich der Weboberfläche zu verlassen.

Klichen Sie auf das Mülleimer-Symbol, um einen Eintrag zu Löschen.

Klicken Sie auf das Pfeil-Symbol, um eine Liste zuactualisieren.

4.3 Übersicht

Der Bereich Übersicht zeigt den Status des devolo Magic 1 WiFi mini und die verbundenen LAN-, PLC- und WLAN-Geräte an.

System

Hier sehen Sie Statusinformationen zum Gerät.

System

informationen

Name:

devolo-033

Seriennummer:

1805233820010033

Firmware-Version:

5.3.1 (2019-08-15)

WLAN

Hier siehe Sie Statusinformationen zum drahtlosen Netzwerk z. B. genutzte Frequenzkanäle, genutzte SSIDS und verbundene WLAN-Geräte.

WiFi

2.4 GHz

Aktueller Kanal: 6 (auto)

Eingeschaltete SSIDs: MiniMaus

VerbundeneWiFi- 3

Geräte:

Powerline

Hier sehen Sie Statusinformationen zum devolo Magic-Netzwerk sowie verbundene Geräte.

Powerline

Lokales Gerät

Netzwerk:

verbunden

Netzwerk

Verbundene Gerate:

4

LAN

Hier sie Statusinformationen zum kabelgebundenen Netzwerk wie Protokollangaben, Verbindungsgeschwindigkeit des Ethernet-Anschlusses etc.

LAN

Ethernet

Port 1:

100 Mbit/s

IPv4

Protokoll:

DHCP

Adresse:

192.168.46.232

Subnetzmaske:

255.255.255.0

Standard-Gateway:

192.168.46.1

DNS-Server:

172.25.1.12

4.4 WLAN

Im Bereich WLANnehmen Sie alle Einstellungen zu Ihr dem drahtlosen Netzwerk vor.

4.4.1Status

Hier sehen Sie den aktuellen Status ihrer WLAN-Netzwerkkonfiguration, z. B. die verbundenen WLAN-Endgeräte, die MAC-Adresse, das gewählte Frequenzband, die SSID, die Übertragungsraten sowie die Verbindungsdauer.

WLAN-Endgerate

4.4.2WLAN-Netzwerke

HiernehmenSiealle notwendigenEinstellungen zuHjemWLAN-Netzwerkvor.

WLAN-Netzwerkmodus

Im Feld WLAN-Netzwerkmodus legen Sie ihre bevorzugte Einstellung, indem Sie auf das jeweilige Feld klichen:

an-das2,4-GHz-Frequencybandwirgdgenutzt
aus - wenn gewünscht, schalten Sie den WLAN-Teil Ihres devolo Magic 1 WiFi mini hier vollständig aus.

Denken Sie davon, dass Sie nach dem Speichern dieser Einstellung auch selbst von einer bestehenden Funktionverbindung zum devolo Magic 1 WiFi mini getrennt Konfigurieren Sie das Gerät in thisem Fall über Ethernet.

2.4 GHz

Netzwerkname

Der Netzwerkname (SSID) legt den Name Imes Funknetzwerks fest. Sie konnen diesen Name beim Einwahlen ins WLAN sehen und so das korrekte WLAN-Netzwerk identifizieren.

Kanal

Im Frequenzbereich von 2,4 GHz stehen 13 Kanäe zur Verfügung. Die empfohlenen Kanäe für Europa sind die Kanäe 1, 6 und 11. Damit überschneiden sich die Frequenzbereiche der Kanäe nicht und Verbindungsprobleme bleiben aus.

Die Standardeinstellung der Kanalwahl ist Automatisch. Der devolo Magic 1 WiFi mini führt in dieser Einstellung regelmäßig und selbstständig die Kanalwahl durch. D. h., meldet sich die letzte verbundene Station ab, wird sofort ein geeigneter Kanal gesucht. Sind keine Stationen verbunden, führt das Gerät die automatische Kanalwahl alle 15 Minuten durch.

Kanäle

Im Feld Kanal konnen Sie manuell einen 2,4 GHz-Kanal auswahlen. Wenn Sie sich nicht sichere sind, welche Funkkanale von in der Höhe befindlichen Geräten genutzt werden, wahren Sie die Option Automatisch aus.

Sicherheit

Zur Sicherung der Datenübertragung in Ihrlem Funknetzwerk steht der Sicherheitsstandard WPA3 (Wi-Fi Protected Access) zur Verfügung. Dieses Verfahren erlaubt individuelle Schlüssel aus

Buchstaben und Zahlen und die dargestellen Sonderzeichen mit einer Länge von bis zu 63 Zeichen. Dieser kann von Ihnen einfach über die Tastatur in das Feld Schlüssel eingegeben werden.

4.4.3Gastnetzwerk

Wenn Sie Freunden oder Bekannten, die bei Ihnen zu Beschuch sind, einen Internetzugang bieten, aber nicht gleich das Kennwort für Ihr WLAN verraten möchten, dann konnen Sie besoin dem Haupt-Internetzugang einen getrennten Gastzugang mit eigenen Netzwerknamen, Zeitlimit und WLAN-Kennwort einrichten. Über diesen kann Ihr Besuch dann im Internet surfen, ohne dass er Zugang zu ihrem lokalen Netzwerk hat.

Konfiguration

Binschalten

Gas Gastr network lasts nur den Zugriff auf das Internet zu

Mit dem QR Code können Sie die Verbindung zum Gastnetzwerk bequem für

Molligerate (2. B: Smartphone oder Tablet einrichten Beim Scannen d

Codes werden die Verschuldungsleistungen der wertpapierpapiere auf der im folgenden Machtstätte übergeben.

a

Abschaltautomatik

Einschalten

Gaznetwark in 2 States abschalten

Wahien Sie einen Zeitraum aus. Nach Ablauf wird das Gasnetzwerk automatisch abgeschagt.

Ausgewählter Zeitraum

Um einen Gastzugang einzurichten, schalten Sie die Option Einschalten ein.

Der Gastzugang verfügt über eine Abschaltautomatik, die das Gastnetzwerk nach Ablauf eines ausgewählten Zeitraumes automatisch deaktiviert.

Mit der Option Einsatzalten aktivieren Sie die Abschaltautomatik.

In der devolo Home Network App konnen Sie den Gastzugang ebenfalls über den Ta-ster Gastzugang ein-bzw. ausschalten.

Netzwerkname

Im Feld Netzwerkname legen Sie den Name des Gastnetzwerkes fest.

Schlüssel

Auch den Gastzugang sollen Sie verschlüsseln, um zu vermeiden, dass darüber jeder in Funkreichweite in Ihr Netzwerk eindringen und z. B. ihre Internetverbindung mit nutzen kann. Zur Verfugung steht hier der Sicherheitsstandard WPA/WPA2/WPA3 (Wi-Fi Protected Access).

Dieses Verfahren erlaubt individuelle Schlüssel aus Buchstaben und Zahlen mit einer Länge von bis zu 63 Zeichen. Diese kann von Ihnen einfach über die Tastatur eingegeben werden.

Geben Sie dazu eine entsprechende Anzahl von Zeichen in das Feld Schlüssel ein.

QR-Code

Mit dem QR-Code können Sie die Verbindung zum Gastnetzwerk bequem für Mobilgeräte einrichten. Beim Scannen des Codes werden die Verschlussungseinstellungen des Gastnetzwerks automatisch auf das jeweilige Mobilgerät übertragen. Der QR-Code ist nur sightbar, wenn das Gastnetzwerk eingeschaltet ist.

4.4.4Mesh

Mesh

Alle WLAN-Adapter der devolo Magic-Serie bieten Mesh-WLAN, also vollig neue und verbesserte WLAN-Funktionen:

Mit Fast Roaming (IEEE 802.11r) wird die Anmeldung eines WLAN-Endgerätes, wie z. B. Smartphones oder Tablets, beim Wechsel in einen anderen WLAN-Access Point beschleunigt. Das ist gerade dann wichtig, wenn Nutzer sich mit ihren Mobilgeräten im Haus bewogen.

Die Funktion Fast Roaming ist nicht mit jedem WLAN-Endgerät kompatibel. Sollte es bei einem ihrer Geräte zu Verbindungsproblemen kommt, dann deaktivieren Sieitte diese Option.

Im Auslieferungszustand des devolo Magic 1 WiFi mini ist Fast Roaming standardmöBig ausgeschaltet.

• Mit der neuen Funktion Airtime Fairness werdenchnelle WLAN-Clientsbevorzugt gehalt. Altere Gerate, die beispielsweise fur einen Download viel Zeit benotigen, bremsendeshalb das WLAN nicht mehr aus.

Mit der Option Einsatzalten aktivieren Sie die Mesh-Funktion.

Im Auslieferungszustand des devolo Magic 1 WiFi mini ist Mesh standardmöbig eingeschaltet.

Mesh-WLAN

Mesh Functionalist optimiert iwi WiF-Nettwerk und macht es beser nutzbar für mobile Wi-Fi-Geräte. Hausing behebt das Problem mit fest hängenden Wi-Fi-Geräten, Bandstand und Dynamic Frequency Selection einschädigten problemskalien Wi-Fi-Zugang auch für eine Wi-Fi-Geräte. Anteile Fairmess optimiert die Wandlizide in Nettwerken mit allen Wi-Fi-Geräten.

Tschalter

Funktionen

IEEE 802.11 (Last "Free Streaming"征求意见) bechallenged the Adviknung eines WiFI-Gerichtes an einem WiFI-Zugungsquartum. Vorausstellung: Die Gar zu erfasen mit den ersten anderen WiFI-Zugungsquartum mit aktivierungen BiR, IIb, diechtenden Netzwerknamen (SSD) sowie identenlche Versorffung verhoben. BiR 136 bis darüber nicht mit jeder WiFI-Gericht bekomplibet. Sofiele ist ein ber demGar zu Problemen kammert, die daatisiverten Stufe为此 Optik.

□本报记者802.11t

WiFi Clone

Mitglieder WPF Chine Kreden vor die WIFZ-Zugangdaten (Nutzwirtschaft und WIFZ-Kernforschung) erweiter, andere zu WIFZ-Access-Points. Für das Garantie von WIFZ-Kernforschung, die Sonstige Wertpapiere, WIFZ-Kernforschung und Drittkonanzschaffung der WIFZ-Taktor des Garantien, dessen WIFZ-Zugangdaten (SND and WIFZ-Kernforschung) übernommen werden sind.

Configuration status

WiFi Clone

WiFi Clone erfolgt es, die WLAN-Konfigurationsdaten eines vorhandenen WLAN-Access-Points (z. B. Ihr WLAN-Router) einfach auf alle WLAN-Zugangspunkte zu übertragen (SingleSSID). Sie starten den Vorgang mit der Option Konfiguration starten und drucken anschließend den WPS-Taster des Gerätes, dessen WLAN-Zugangsdaten (SSID und WLAN-Password) übernommen werden sollen.

4.4.5Zeitsteuerung

Im Bereich Zeitsteuerung legen Sie fest wann bzw. ob Ihr Funknetzwerk ein- bzw. ausgeschaltet ist.

Held this Runyon "Automatares Verbindlichkeiten" actiortisch, und das Eutomernicht an abgeschieden, nach dem siehe 90.375.286 (1994).
Bactron: Sie ist eine, dass sie Todesfremdkurzneben wirksam Verbindungtem perimaktisch aufsichtsrechtlich.

Ubersicht

Konfiguration

WLAN-Zeitsteuerung einschalten

Um die Zeitsteuerung nutzen zu können, aktivieren Sie die Option Einsatzalen.

Konfiguration

Pro Wochentag können Sie mehrere Zeiträume definieren, in denen Ihr Funknetzwerk eingescheltet ist. Die Zeitsteuerung schaltet das Funknetzwerk daraufhin automatisch an bzw. aus.

Automatische Verbindungstrennung

Wenn Sie die Option Automatische Verbindungstrennung einschalten, wird das Funknetzwerk erst ausgeschaltet, wenn der letzte Client sich abgemeldet hat.

Manuelles Ein- bzw. Ausschalten am Gerät (per Taster oder Schaltfläche) hat immer Vorrang vor der automatischen Zeitsteuerung. Die eingestellte Zeitsteuerung greift dann automatisch wieder beim nachsten definierten Zeitraum.

4.4.6Kindersicherung

Mit dieser Funktion reglementieren Sie den WLAN-Zugang für bestimmte Geräte zeitlich. Um z. B. ihre Kinder vor übermöbigem Internetkonsum zu schätzen, können Sie hier festlegen, wie lange ihre Kinder pro Tag das WLAN nutzen)dürfen. Um die Kindersicherung einsetzen zu konnen, ist eine Synchronisation mit einem Zeitserver (im Internet, System Verwaltung Zeitserver (NTP)) notwendig. Dazu muss eine aktive Internetverbindung bestehen.

Der Zeitserver europe.pool.ntp.org ist standardmäßig aktiviert. Mehr Informationen

dazufindensieimKapitel4.7.2Verwaltung

Wenn Sie ein Zeitkontingent (Nutzungsdauer in Stunden) oder einen Zeitraum (aktiv von bis) einrichten möchten, aktivieren Sie die Option Einschalten. Geben Sie nun die MAC-Adressen der Geräte ein, für die Sie die Kindersicherung einrichten möchten.

Unter Art legen Sie entweder ein Zeitkontingent (Zeitlimit) oder einen Zeitraum fest, in dem eingetragene MAC-Adressen Zugang zum Internet erhalten sollen. Wahlen Sie unter Intervall auswahlen den gewünschten Zeitrahmen.

Zeitkontingent einstehen

Unter ZeitkontingentlässtichdasZeitlimitauswahlen.

Bestätigten Sie ihre Einstellungen mit einem Klick auf das Disketten-Symbol.

Zeitraum einstellen

Unter Zeitraum lassst sich der gewünschte Zeitraum auswahlen. Nach der Eingabe des Intervalls geben Sie die gewünschte Start- und Endzeit im Stunden- und Minutenformat ein.

Bestätigen Sie ihre Einstellungen mit einem Klick auf das Disketten-Symbol.

Wenn Sie ein Zeitkontingent (Zeitlimit) oder einen Zeitraum aus der Listelöschen möchten, klichen/ tippen Sie auf das Mülleimer-Symbol.

4.4.7Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) ist ein von der internationalen Wi-Fi Alliance entwickelter Verschlusselungsstandard zur einfachen und schlagen Einrichtung eines sicheren Funknetzwerks. Die Sicherheits Schlüssel der jeweiligen WLAN-Geräte werden damit automatisch und dauerhaft an die andere(n) WLAN-Station(en) des Funknetzwerks übermittelt.

WPS-Verschlusselung einschalten

Um die WPS-Verschlussung nutzen zu konnen, aktivieren Sie die Option Einschalten.

Es gibt zwei verschiedene Varianten zur Übermittlung dieser Sicherheits Schlüssel:

WPS mittels WPS-Pushbutton

Starten Sie den Verschlussungsvorgang am devolo Magic 1 WiFi mini, indem Sie
entweder den WLAN-Taster auf der Vorderseite des Gerätes oder
auf der Benutzzeroberfläche unter WLAN WPS-Pushbutton die entsprechende Schaltfläche Start drucken.
AnschlieBend drucken Sie entweder den WPS-Taster des hinzuzufugenden WLAN-Gerates oder aktivieren den WPS-Mechanismus in den WLAN-Einstellungen des WLAN-Gerates. Die Gerate tauchen nun die Sicherheitsschlussel gegenseitig aus und bauen eine geschichte WLAN-Verbindung auf. Die WLAN-LED auf der Vorderseite zeigt den Synchronisationsvorgang durch Blinken an.

WPS mittels PIN

Um WLAN-Endgeräte in Ihrlem Funknetzwerk mittels PIN-Viante sicher miteinander zu verbinden, geben Sie auf der Weboberfläche unter WLAN WPS WPS-PIN den von Ihrlem Android-Smartphone oder -Tablet generierten WPS-PIN ein und starten den Verschlussungsvorgang, indem Sie die entsprechende Schaltfläche Start drucken.

Dieutzung des WPS-Verfahrens impliziert die Verwendung des Verschlusselungsstandards WPA/WPA2/WPA3. Beachten Sie daher die folgenden automatischen Einstellungen:

• ist vorab unter WLAN → WLAN-Netzwerke die Option keine Verschlusselung ausgewählt, wird automatisch WPA2 gesetzt. Das neu generierte Kennwort wird unter WLAN → WLAN-Netzwerke im Feld Schlüssel angezeigt.
• ist vorab unter WLAN → WLAN-Netzwerke die Option WPA/WPA2/WPA3 ausgewählt, bleibt diese Einstellung mit dem zuvor vergebenen Kennwort erhalten.

4.4.8Nachbarnetzwerke

Im Bereich Nachbarnetzwerke werden sightbare Funknetzwerke in Ihr Umgebung angezeigt.

Anteilekurse	Kosten	Signifikante (%)
CVT 3.902,4	1	34
davon-256	11	34
AUSU 743788888	4	34
davon-073	11	34
davon-24	11	34
C.6117 2.4GPA	1	34
MRT238w 7462 2	6	33
CVT 3.335	6	32
CISTM 6334	1	32
davon-24-gink	11	32
FAE 6	6	32

4.5 Powerline

Im Bereich Powerlinenehmen Sie alle Einstellungen zu Ihr Powerline-Netzwerk vor.

Powerline-Netzwerk

Um ein Powerline-Network zu biden, mussen alle Gerate ein gemeinsames Kennwort für die Verschlussung erhalten.

Das eot fum automatisch, wenn Sie ein Peking-Vorgost karten, irsin S am mehrer Geranten nachneindner dan Powerline-Taster drucken. Dabir wird das automatisch erzugte Nennwort des erstens Geranten aller wensten Geranten zugesagten.

Antelle des Tasters am Gerat sieber kinnen Si auch die nachfolige Schabfliche beutigen.

PLCVeriingungsaufbau starten

Wenn Sie die folgende Schatzliche betatigungen, wird das aktuelle Powerline Kennwort wieder gefascht.

Powerline-Network verlassen

Anstelle des automatischen erzeugten Kennworts können sie auch eine selbstgewährte Kennwert für die Verschlussung festlegten. Das gleiche Kennwert muss sein bei allen Geräten einzuhang, die Tülei eines Powerline netzwerks werden darstellen.

Powerline-Kennswort

WuUD33084QmuaBuXNVDyZFNZAWJUfghn

Kompatabilitatsmodus

Wahlen Sie den Kompatibilismsdus. Dies ist ein spezialer Modus, der sieben aufzufertende Verbindungsprobleme, die durch Wechselwirkung mit

---

Pairing - Powerline-Verbindung aufbauen

Um einen neuen devolo Magic 1 WiFi mini in Ihrem devolo Magic-Netzwerk einsetzen zu konnen, müssen Sieihn zunachst mit ihren bestehenden devolo Magic-Adaptern zu einem Netzwerk verbinden. Dies geschieht durch die gemeinsame Verwendung eines Kennwortes. Diese kann auf verschiedene Weise zugewiesen werden:

per devolo Cockpit oder devolo Home Network App (siehe Kapitel 3.5 devolo-Software installieren),
- nur per Powerline-Taster (siehe Kapitel 2.3 Pairing - Powerline-Verbindung aufbauen und 3.4 devolo Magic 1 WiFi mini anschließen)
oder per Weboberfläche, im Menu Powerline; wie im Folgenden beschrieben:

Pairing - per Taster und Schaltfläche

Drucken Sie zuerst den Powerline-Taster eines devolo Magic-Adapters Ihres bestehenden Netzwerks.
AnschlieBend starten Sie den Pairingvorgang per Klick auf PLC-Verbindungsaufbau starten. Dies kann etwas dauern.

Sobald der neue devolo Magic-Adapter in Ihr bestehenden Netzwerk eingebunden ist, erscheint er in der Liste der verfügbaren und verbundenen Verbindungen (siehe Kapitel 4.5 Powerline).

Pairing - per individuellen Kennwort

Sie konnen Ihrm Netzwerk auch ein individuelles, selbst gewährtes Powerline-Kennwort zuweisen. Geben Sie diesen pro devolo Magic-Adapter in das Feld Powerline-Kennwort ein und bestätigen ihre

Einstellungen mit einem Klick auf das Disketten-Symbol.

Beachten Sie, dass das individuelle Kennwort nicht automatisch dem ganzen Powerline-Netzwerk zugewiesen wird, sondern Sie jedem ihrer devolo Magic-Adapter deses separates zuweisen,müssen.

Unpairing - Adapter aus einem Netzwerk entfernen

Um einen devolo Magic-Adapter aus Ihr devolo Magic-Netzwerk zu entfernen, klichen Sie auf Powerline-Netzwerk verlassen.
Warten Sie, bis die Powerline-LED (Haus-Symbol) rot blinkt und trennen den devolo Magic-Adapter anschließend vom Stromnetz.

Kompatibilitätsmodus

Bei der Nutzung eines VDSL-Anschlusses kann die Leistung der Breitbandverbindung durch Übersprechen des Signals beeinträchtigt sein.

Kompabitatismodus
In allen fälligen kühn und VDSV-Verbindungsprobleme durch Übergrenztes den Powerline-Signat's serunarstung werden. Wenn der autorematische Verwaltung erfasst, die Erweiterung des Vorstands aufgrund derzeitige Stimmung, die此种 Situation zu einheiten und automatischen Serienpflege zu angesetzt, das zu重心stigem Leistung ohne Störung erwartet.
Automaticer Kompatibilitatsmodus (empfohlen)

Wern der automatischen Mio. deausdrittent in oder die Strottung zu vundung erkanniert wird kum, kastellt sichen fest ein nestengestellten Anzahl von 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

*Anderungen werden erst nach dem mächtsten Neustart wirksm.

Um möglichen Beeinträchtigungen/Störungen entgegenzuwirken, bietet das Gerät folgende Einstellungsmöglichkeiten:

Automatischer Kompatibilitätsmodus

Bei Aktivierung der Option Automatischer Kompatibilitätsmodus (empfohlen)ist das Gerät in der Lage, den Sendepegel automatisch anzupassen, um eine Störung weitestgehend zu umgeben. Diese Option ist standardmäßig eingestellt.

Manueller Kompatibilitätsmodus

Ist die Störung trotz Aktivierung der automatischen Einstellung nicht behoben, deaktivieren Sie diese und stellen den Kompatibilitätsmodus sowie das Signalübertragungsprofil manuell ein:

SISO

Full Power (Volle Leistung)
VDSL 17a (Standard)
VDSL35b

Wenden Sie sich an Ihren Internetanbieter, um zu erfahren, welcher Kompatibilitätmodus und welches Signalübertragungsprofil für ihren Internetanschluss optimal ist.

Der Betriebsmodus SISO und das Signalübertragungsprofil VDSL 17a sind standardmäßig eingestellt.

Verbindungen

Die Tabelle listet alle verfügbarbaren und verbundenen devolo Magic-Adapter Ihres Netzwerks unter Angabe der folgenden Details:

Geräte-ID: Geräte-ID (Nummer) des jeweiligen devolo Magic-Adapter im devolo Magic-Netzwerk

MAC-Adresse: MAC-Adresse des jeweiligen devolo Magic-Adapters

Empfangen (Mbit/s): Datenempfangsrate

4.6 LAN

Im Bereich LAN fühmen Sie Netzwerkeinstellungen vor.

LAN
Ethernet
Port 1:	100 Mbit/s
IPv4
Protokoll:	DHCP
Adresse:	172.25.201.15
Subnetmaske:	255.255.0.0
Standard-Gateway:	172.25.5.1
DNS-Server:	172.25.1.12
IPv6
Protokoll:	DHCPV6
Adresse/Subnetz:
2a00:fe0:313:25:32d3:2fff:fea9:80c1/64

4.6.1Status

Hier sehen Sie den aktuellen LAN-Status der devolo Magic-Adapter. Im Bereich Ethernet wird die Verbindungsgeschwindigkeit der an dem Netzwerkanschluss Port 1 angeschlossenen Netzwerkgeräte (z. B. PC, NAS etc.) angezeigt.

IPv4/IPv6

Abhängig davon, wie der devolo Magic 1WiFi mini mit dem Internet verbunden ist (IPv4 oder IPv6), werden aktuelle Netzwerkinformationen wie Adresse, Subnetzmaske, Standard-Gateway und DNS-Server angezeigt.

4.6.2IPv4/IPv6-Konfiguration

Im Auslieferungszustand ist nur die Option Netzwerkeinstellungen von einem DHCP-Server beziehen für IPv4 aktiviert, d.h. dass die IPv4-Adresse automatisch von einem DHCP-Server bezogen wird. Die aktuell zugewiesenen Netzwerk-daten sind (ausgegraut) sightbar.

lst bereits ein DHCP-Server zur Vergabe von IP-Adressen im Netzwerk vorhanden (z. B. Ihr Internetrouter), sollen den Sie die Option Netzwerkeinstellungen von einem DHCP-Server beziehen für IPv4 aktiviert setzen, damit der devolo Magic 1 WiFi mini automatisch eine Adresse von diesen erhalt.

Wenn Sie eine staticiche IP-Adresse vergeben mochten, behmen Sie fur die Felder Adresse, Subnetzmaske, Standard-Gateway und DNSServer entsprechend Einträge vor.

Bestätigen Sie ihre Einstellungen mit einem Klick auf das Disketten-Symbol.

IPv6-Konfiguration

Wenn Sie eine automatische IP-Adressvergabe wünschen und bereits ein DHCP-Server zur Vergabe von IP-Adressen im Netzwerk vorhanden (z. B. Ihr Internetrouter) ist, aktivieren Sie die Option Netzwerkeinstellungen von einem DHCP-Server beziehen, damit der devolo Magic 1 WiFi mini automatisch eine Adresse von diesersem erhalten.

Wenn Sie eine staticiche IP-Adresse vergeben möchten, behmen Sie für die Felder Adresse, Subnetzmaske, Standard-Gateway und DNS-Server entsprechend Einträge vor.

Bestätigen Sie ihre Einstellungen mit einem Klick auf das Disketten-Symbol.

4.7 System

System/Status

Datum und Zeit

Aktuelles Datum und Uhrzeit:

Zeitzone:

Zeitserver 1:

30.08.2019 10:13

Europa/Berlin

eurpmapost.ntp.org

MAC-Adressen

Powerline:

Ethernet:

30:03:20A9:80:00

30:03:20A9:10CT

LEDS

WIFI-LED

Powerline-LED:

Ungeschant

Kingschauet

Bedientaster

PLC-Taster:

WJTT-Tablert

Kingschahler

Bingerschuldtalk

Im Bereich System regeln Sie Einstellungen zur Sicherheit sowie andere Gerätefunktionen des devolo Magic-Adapters.

4.7.1Status

Hier können die wichtigsten Informationen zum devolo Magic-Adapter eingesehen werden, dazu gehoren das aktuelle Datum und die Uhrzeit, die Zeitzone, die MAC-Adresse des Adapters, der Sta

tus der WLAN- und Powerline-LED sowie der beiden Bedientaster (PLC-Taster, WLAN-Taster).

4.7.2Verwaltung

In den Systeminformationen konnen in den Feldern Gerätname (Hostname) und Gerätestandort benutzerdefinierte Namen eingegeben werden. Beide Informationen sind besonderss hilfreich, wenn im Netzwerk mehrere devolo MagicAdapter verwendet und diese identifiziert werden sollen.

Unter Zugriffskennwortändern kann ein Login-Kennwort für den Zugriff auf die Weboberfläche gesetzt werden.

Im Auslieferungszustand des devolo Magic 1 WiFi mini ist die eingebaute Weboberfläche nicht durch ein Kennwort geschützt. Sie sollenn nach der Installation des devolo Magic 1 WiFi mini diesen Schutz durch Vergabe eines Kennwortes aktivieren, um den Zugriff durch Dritte auszuschreiben.

Geben Sie dazu zweimal das gewünschte neue Kennwort ein. Die Weboberfläche ist nun durch Ihr individuelles Kennwort vor unbefugtem Zugriff geschützt!

In der Energieverwaltung kann der Stromsparmodus und der Standbymodus des devolo Magic 1 WiFi mini aktiviert werden.

Bei aktivierter Option Stromsparmodus wechselt der devolo Magic 1 WiFi mini automatisch in den Stromsparmodus, wenn ein reduzierter Datenverkehr erkannt wird.

Die Latenzzeit (Zeit der Übertragung eines Datenpaketes) kann darunter leiden, wenn sehr langsamer Datenverkehr erkannt wird.

Bei aktivierter Option Standby wechsel der devolo Magic 1 WiFi mini automatisch in den Standbymodus, wenn keine Ethernetverbindung aktiv ist, d. h. wenn kein eingeschaltetes Netzwerkgerät (z. B. Computer) an der Netzwerkschnittstelle angeschlossen und WLAN ausgeschaltet ist.

In this Modus ist der devolo Magic 1 WiFi mini über das Powerline-Netzwerk nicht erreichen. Sobald das an der Netzwerkschnittstelle angeschlossene Netzwerkgerät (z. B. Computer) wieder eingeschaltet ist, ist Ihr devolo Magic 1 WiFi mini auch wieder über das Stromnetz erreichen.

Der Stromsparmodus ist im Auslieferungszustand des devolo Magic 1WiFi mini deaktiviert.

Der Standbymodus ist im Auslieferungszustand des devolo Magic 1WiFi mini aktiviert.

In den LED-Einstellungen kann die LED-Statusanzeige der WLAN- und Powerline-LED deaktiviert werden. Ein Fehlerzustand wird Dennoch durch entsprechendes Blinkverhalten angezeigt.

Informationen zum LED-Verhalten des devolo Magic 1 WiFi mini finden Sie in den Kapiteln 2.3.1 Powerline-Kontrolleuchte ablesen sowie 2.3.3 WLAN-Kontrolleuchte ablesen.

Sie konnen die Bedientaster am devolo Magic-Adapter komplett deaktivieren, um sich vor möglichen Veränderungen zu schätzen. Deaktivieren Sie einfach die Option Einsatzalen PLC-Taster bzw. Einsatzen WLAN-Taster.

Die Bedientaster sind im Auslieferungszustand des devolo Magic 1WiFi miniaktiviert.

Unter Zeitzone kann die aktuelle Zeitzone, z. B. Europa/Berlin ausgewählt werden. Mit der Option Zeitserver (NTP) kann ein Zeitserver festgelegt werden. Ein Zeitserver ist ein Server im Internet, dessen Aufgabe darin besteht die genaue Uhrzeit zu liefern. Die meisten Zeitserver sind an eine Funkuhr gekoppelt. Wahlen Sie ihre Zeitzone und den

Zeitserver, der devolo Magic 1 WiFi mini schaltet automatisch auf Sommer- und Winterzeit um.

4.7.3Konfiguration

Gerätekonfiguration speichern

Um die aktive Konfiguration als Datei auf Ihr Computer zu speichern, wahlen Sie die entsprechende Schaltfläche im Bereich System Konfiguration Gerätekonfiguration als Datei speichern. Der Download der aktuellen Gerätekonfiguration startet.

Gerätekonfiguration wiederherstellen

Eine bestehende Konfigurationsdatei kann im Bereich System Konfiguration Gerätekonfiguration aus Datei wiederherstellen an den devolo Magic 1 WiFi mini gesendet und dort aktiviert werden. Wahlen Sie eine geeignete Datei über die Schaltfläche Datei auswahlen ... aus und starten Sie den Vorgang mit einem Klick auf die Schaltfläche Wiederherstellen.

Gerätekonfiguration zurücksetzen

Im Bereich System Konfiguration Auslieferungszustand wird der devolo Magic 1 WiFi mini mit der Option Zurücksetzen wieder in

den ursprünglichen Auslieferungszustand versetzt.

i Ihre personlichen WLAN- als auch PLCEinstellungen geben darauf verloren. Zuletztvergebene Kennwörter fur den devoloMagic 1WiFi mini werden ebenfallszurückgesetzt.

Alle aktiven Konfigurationseinstellungenlassen sich zu Sicherungszwecken auf ihren Computer übertragen, Dort als Datei ablegen und wieder in den devolo Magic 1 WiFi mini laden. Auf diese Weise konnen Sie beispielsweise Konfigurationen fur entsprechliche Netzwerkumgebungen erzeugen, mit denen Sie das Gerat schnell und einfach einrichten konnen.

Gerät neu starten

Um den devolo Magic 1WiFi mini neu zu starten, wahlen Sie im Bereich System Konfiguration Neu starten die Schaltfläche Neu starten aus.

4.7.4Firmware

Aktuelle Firmware

Die aktuell installierte Firmware des devolo Magic 1WiFi mini wird hier angezeigt.

Aktualisierte Firmware installmenten

Die Firmware des devolo Magic 1 WiFi mini enthalt die Software zum Betrieb des Geräts. Bei Bedarf bietet devolo im Internet neue Versionen als Datei zum Download an, beispielsweise um bestehende Funktionen anzupassen.

Haben Sie von der devolo-Internetseite eineactualisierte Firmware-Datei für den devolo Magic 1 WiFi mini auf ihren Computer heruntergeladen, gehen Sie in den Bereich System Firmware Update durchfuhren. Klichen Sie auf Datei auswahlen... und wahlen die heruntergeladene Datei aus.
Bestätigten Sie den Aktualisierungsvorgang mit Update durchführren. Nach der erfolglichen Aktualisierung der Firmware wird der devolo Magic 1 WiFi mini automatisch neugestartet.

Stellen Sie Sicher, dass der Aktualisierungsvorgang nicht unter-brochen wird.

Firmware automatischuchen undactualisieren

Der devolo Magic 1 WiFi mini kann auch automatisch nach einer aktuellen Firmwareuchen. Aktivieren Sie dazu die Option Regelmaßig prüfen, obactualisierte Firmware verfügbar ist.

Der devolo Magic 1 WiFi mini informiert Sie, sobald eine neue Firmware-Version vorliegt. Die Option ist standardmäßig aktiviert.

Mit der Option Aktualisierte Firmware automatisch einspielen installiert der devolo Magic 1 WiFi mini die zuvor gefundene Firmware automatisch.

Der devolo Magic 1 WiFi mini spielt automatisch eine aktualisierte Firmware ein. Die Option ist standardmäßig aktiviert.

4.7.5Config Sync

Config Sync erhögt eine über das gesamte Netzwerk einheitliche Konfiguration der devolo Magic-Geräte. Dazu gehören z. B. die folgenden Einstellungen:

WLAN-Netzwerk
Gastnetzwerk
Mesh WLAN
- Zeitsteuerung- und Zeitserververeinstellungen.

Um Config Sync einszuschalten, aktivieren Sie die Option Einschalten.

Beachten Sieitte,dassimmerim ganzen Netzwerk das WLAN ein-bzw. ausgeschaltet wird.BeendenSie daher zuerstConfigSyncauf demGerat,welches Sie separat konfigurieren oder schalten mochten.

5 Anhang

5.1 Bandbreitenoptimierung

Um die Übertragungsleistung im Netzwerk entscheidend zu verbessern, empfehlen wir die folgenden „Anschlussregeln" zu beachten:

• Stecken Sie den devolo Magic-Adapter direkt in eine Wandsteckdose. Vermeiden Sie Mehrfachsteckdosen. Die Übertragung der devolo-Signale kann hier eingeschränkt sein.
  Sind in der Wand mehrere Steckdosen direkt nebeneinander, so verhalten sich diese wie eine Mehrfachsteckdose. Optimal sind Einzelsteckdosen.

Abb. 5 devolo Magic-Bandbreitenoptimierung

5.2 Allgemeine Garantiebedingungen

Wenden Sie sich bei einem Defekt innerhalb der Garantiezeititte an die Service Hotline. Die vollständigen Garantiebedingungen finden Sie auf unserer Webseite www.devolo.de/support. Eine Annahme Ihres Gerates ohne RMA-Nummer sowie eine Annahme unfrei eingesandter Sendungen ist nicht möglich!

Index

A

Adaptererausstattung 12

Auslieferungszustand 21, 27

B

Bedientaster 47

Bestehendes devolo Magic-Netzwerk erweitern 13

Bestimmungsgemäß Gerbrauch 8

C

CE8

CE-Erklärung 9

Config Sync 50

D

devolo Cockpit 26

devolo Home Network App 26

devolo Magic 10

devolo-Software 26

DHCP-Server 45

E

Entsorgungshinweise bei Altgeräten 6

F

Factory Reset 21

Flyer „Sicherheit & Service" 6

Frequenzbereich und Sendeleistung im 2,4-GHz-Band 6

G

Garantie 51

1

IPv4 45

K

Kanäle und Trägerfrequenzen im 2,4-GHz-Band 6

L

LAN (Netzwerkanschluss) 21

LED-Statusanzeige 12, 14, 18, 19, 21, 28, 35, 36, 38

46, 47, 48, 49, 50

Lieferumfang 22

Login-Kennwort 29

N

Netzwerkanschluss 21

Netzwerkkennwort andern/zuweisen 13,25

Neues devolo Magic-Netzwerk in Betriebnehmen

13

P

Pairing (PLC-Verbindung aufbauen) 13

PLC 10

Powerline 10

Powerline-Statusanzeige 15

Powersave 47

R

Reset 12, 21, 27

S

Sicherheitschinweise 6

Standard-WLAN-Schlüssel 18

Standbymodus 47

Stromsparmodus 47

Systemvoraussetzungen 22

V

Verwendete Symbole 7

W

WiFi Key 18

WLAN-Antenne 21

WLAN-Statusanzeige 20

WPA 35

WPA235

WPA3 35

Z

Zeitserver 47

devolo Magic 1 WiFi mini

devolo Magic 1 WiFi mini

Firmware version: 5.3.1 (2019-08-15)

Wi-Fi

devolo Magic 1 WiFi mini

devolo Magic 1 WiFi mini

devolo Magic 1 WiFi mini

devolo Magic 1 WiFi mini

devolo Magic 1 WiFi mini

17 Inleiding

3.2 Systeemvereisten

Verpflichte gegevens

Standaardinstellungen

Automatisch (alle kanalen)

Modus:

802.11 b/g/n

Coding

G

WPA/WPA2

WAZ

WPA2/WP63

WFA3

Wachtwoord:

Wichtstrukturaltere zu steh

Netwerknaam

Automatisch verbinding verbeken

An operadischer gewichtener Kummer: VDEL-verbesserungsprogramm obweich gewichtet aus dem Poincaré-negativern erworbenen wertens. Aus die gewichtete Gewichtung, die das Ergebnis der thise Stufe ist hocken im automatischen 01 zentredavon zu einem passant, dass nicht optimierende zogen oder stehenden wertens.

Automatische compatible homotopy groups

As de autoristicos motifs umsgeschrieben (de a stoverning nicht diewerbauher hemwand wird; lieu in papiers daanen een want ingredend profil. als eine wert von den feste und nicht konservativ bewertet). Selecten je gefristet that übernommert hat此种 type an HEMT, ausstehung der Klass "Kreis" auf die stoverningverminglichung sind.

SISO VDSL Ue (Standard)

Frequentiebereik en zendvermögen in de 2,4-GHz-

frequentieband6

G

Garantie 50

1

IPv4 43

K

Kanalen en draaggolffrequencies in de 2,4-GHz-frequentieband 6

L
