Produkttyp	WiFi-Verstärker
Marke	Devolo
Modell	WiFi 6 Repeater 5400
Abmessungen (H x B x T)	115 x 37 x 140 mm
Stromversorgung	Intern, 196-250 V AC, 50 Hz
Stromverbrauch	Max. 13 W, normal ~8,7 W
WiFi-Standards	IEEE 802.11 a/b/g/n/ac/ax (WiFi 6)
Maximale Datenrate	Bis zu 5400 Mbit/s
Frequenzbänder	2,4 GHz und 5 GHz
Antennen	4 interne Antennen
Ethernet-Anschlüsse	2 Gigabit Ethernet Anschlüsse (RJ45)
WiFi-Sicherheit	WPA/WPA2/WPA3 Personal
Mesh-Funktionen	Fast Roaming, Bandsteering, Airtime Fairness
Zusatzfunktionen	Gäste-WLAN, Kindersicherung, WiFi-Planer, Config Sync
Konfiguration	Über die devolo Home Network App oder Weboberfläche
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-25 °C bis 70 °C
Luftfeuchtigkeit	10-90 % ohne Kondensation
Wartung	Mit einem trockenen Tuch reinigen, Gerät ausgesteckt
Reparierbarkeit	Keine vom Benutzer austauschbaren Teile, Reparatur durch Fachpersonal

Häufig gestellte Fragen - WiFi 6 Repeater 5400 DEVOLO

Wie installiere ich den Verstärker mit der devolo Home Network App?

Laden Sie die devolo Home Network App aus dem App Store oder Google Play herunter. Schließen Sie den Verstärker in der Nähe Ihres Routers an, öffnen Sie die App und folgen Sie dem Assistenten. Die App erkennt das unkonfigurierte Gerät automatisch und führt Sie durch die Verbindung mit Ihrem WiFi-Netzwerk.

Was tun, wenn die WiFi-LED orange blinkt?

Ein orangefarbenes Blinken der LED zeigt an, dass der Verstärker keine Verbindung zum Router herstellen kann oder keine IP-Adresse erhält. Überprüfen Sie, ob der Router eingeschaltet und in Reichweite ist. Bringen Sie den Verstärker näher an den Router und versuchen Sie, die Konfiguration neu zu starten.

Wie verwende ich die WPS-Taste, um den Verstärker mit meinem Router zu verbinden?

Drücken Sie die Add-Taste am Verstärker für 3 bis 9 Sekunden, um WPS zu aktivieren, und drücken Sie dann innerhalb von 2 Minuten die WPS-Taste an Ihrem Router. Die Verbindung wird automatisch hergestellt und die LED leuchtet dauerhaft grün.

Was ist der Unterschied zwischen Repeater-Modus und Access-Point-Modus?

Im Repeater-Modus erweitert das Gerät Ihr bestehendes WiFi-Netzwerk drahtlos. Im Access-Point-Modus wird es per Ethernet-Kabel mit dem Router verbunden und erstellt ein neues WiFi-Netzwerk. Verwenden Sie den Repeater-Modus, wenn Sie kein Kabel verlegen können, und den Access-Point-Modus, wenn ein Kabel verfügbar ist.

Wie konfiguriere ich ein Gäste-WLAN?

Das Gäste-WLAN ist nur im Access-Point-Modus verfügbar. Rufen Sie die Weboberfläche auf, gehen Sie zu WiFi > Gäste-WLAN, aktivieren Sie die Option, legen Sie einen Namen und ein Passwort fest. Gäste können im Internet surfen, ohne auf Ihr lokales Netzwerk zuzugreifen.

Wie aktiviere ich die Kindersicherung?

Im Access-Point-Modus gehen Sie zu WiFi > Kindersicherung. Aktivieren Sie die Option und fügen Sie die MAC-Adressen der zu beschränkenden Geräte hinzu. Sie können Zeiträume oder eine tägliche Nutzungsdauer festlegen. Stellen Sie sicher, dass der NTP-Server konfiguriert ist.

Wie aktualisiere ich die Firmware des Verstärkers?

Der Verstärker kann automatisch nach Updates suchen. Für ein manuelles Update laden Sie die Datei von www.devolo.global herunter, gehen Sie in der Weboberfläche zu System > Firmware-Update und wählen Sie die Datei aus. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Was bedeutet die mehrstufige LED-Anzeige?

Der Mittelpunkt zeigt den Gerätestatus an (dauerhaft grün = betriebsbereit, orange blinkend = Problem). Die Kreisbögen darum zeigen die Signalstärke zum Router: drei grüne Bögen = sehr gut, zwei = gut, einer = normal, einer orange = schwach.

Ist der Verstärker mit allen Routern kompatibel?

Ja, der Verstärker ist mit jedem standardmäßigen WiFi-Router kompatibel, der die Bänder 2,4 GHz oder 5 GHz nutzt. Er unterstützt die Standards 802.11 a/b/g/n/ac/ax. Für ein besseres Erlebnis verwenden Sie einen WiFi-6-kompatiblen Router.

Wie setze ich den Verstärker auf die Werkseinstellungen zurück?

Stecken Sie eine Büroklammer in die Reset-Taste (neben der Add-Taste) und halten Sie sie länger als 10 Sekunden gedrückt. Die WiFi-LED leuchtet dauerhaft grün. Trennen Sie das Gerät vom Strom und schließen Sie es wieder an. Alle benutzerdefinierten Einstellungen werden gelöscht.

BEDIENUNGSANLEITUNG WiFi 6 Repeater 5400 DEVOLO

Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software sowie die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis von devolo gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Marken

Android ^TM ist eine eingetragene Marke der Open Handset Alliance.

Google Play ^TM und Google Play ^TM (Store) sind eingetragene Marken der Google LLC.

Linux ^® ist eine eingetragene Marke von Linus Torvalds.

Ubuntu ^* ist eine eingetragene Marke von Canonical Ltd.

Mac ^® und Mac OS X ^* sind eingetragene Marken von Apple Computer, Inc.

iPhone ^ , iPad ^ und iPod ^ sind eingetragene Marken von Apple Computer, Inc.

Windows ^® und Microsoft ^® sind eingetragene Marken von Microsoft, Corp.

devolo sowie das devolo-Logo sind eingetragene Marken der devolo AG.

Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. devolo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen.

Dieses Produkt wurde hergestellt und wird unter einer Lizenz verkauft, die der devolo AG von der Vectis One Ltd. für Patente auf die WiFi-Technologie erteilt wurde und sich im Besitz der Wi-Fi One, LLC ("Lizenz") befindet. Die Lizenz ist auf die fertige Elektronik für den Endverbrauch beschränkt und erstreckt sich nicht auf Geräte oder Prozesse Dritter, die in Kombination mit diesem Produkt verwendet oder verkauft werden.

devolo AG

Charlottenburger Allee 67

52068 Aachen

Germany

www.devolo.de

Version 1.0_5/22

Inhalt

1 Ein Wort vorab 6

1.1 Zu diesem Handbuch 6
1.2 Bestimmungsgemäßer Gebrauch 8
1.3 CE-Konformität 9
1.4 Sicherheitshinweise 9
1.5 devolo im Internet 11

2 Einleitung 12

2.1 WiFi 6 – das „High Efficiency WLAN“ 12
2.2 Der WiFi 6 Repeater 5400 stellt sich vor ....13

2.2.1 Add-Taster 15
2.2.2 WLAN-Kontrollleuchte ablesen 16
2.2.3 Reset-Taster 20
2.2.4 Ethernet-Anschlüsse 20
2.2.5 WLAN-Antennen 20

3 Inbetriebnahme 21

3.1 Lieferumfang 21
3.2 Systemvoraussetzungen 21
3.3 WiFi 6 Repeater 5400 installieren 22

3.3.1 Installation per App 23
3.3.2 Installation per Weboberfläche 23
3.3.3 Konfiguration als Repeater 24
3.3.4 Konfiguration als Access Point 27
3.3.5 Konfiguration als Repeater per Add-Taster (WPS) 27

3.4 devolo-Software installieren 28
3.5 WiFi 6 Repeater 5400 aus einem Netzwerk entfernen .....29

4.1 Weboberfläche aufrufen 30

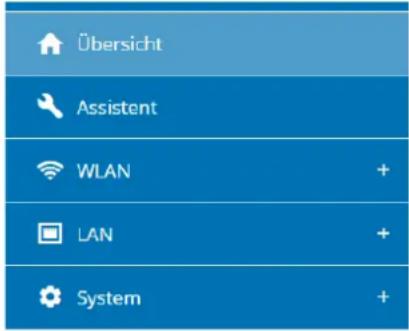

4.2 Allgemeines zum Menü 30

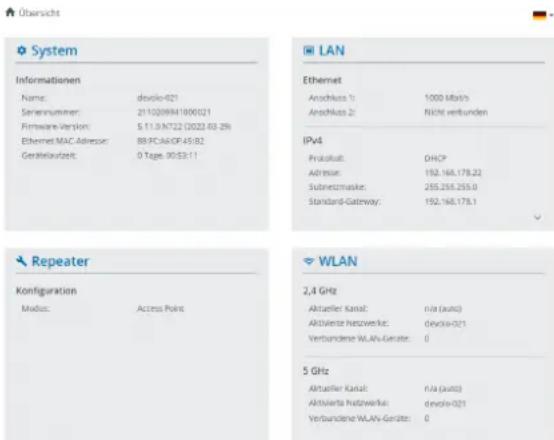

4.3 Übersicht 34

4.3.1 System 34
4.3.2 LÁN 34

4.4 Assistent 35

4.5 WLAN 35

4.5.1 Status 35

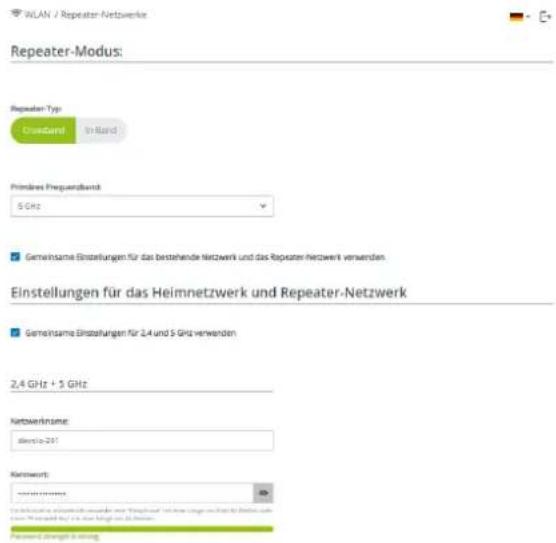

4.5.2 Repeater-Netzwerke 36
4.5.3 WLAN-Netzwerke 37

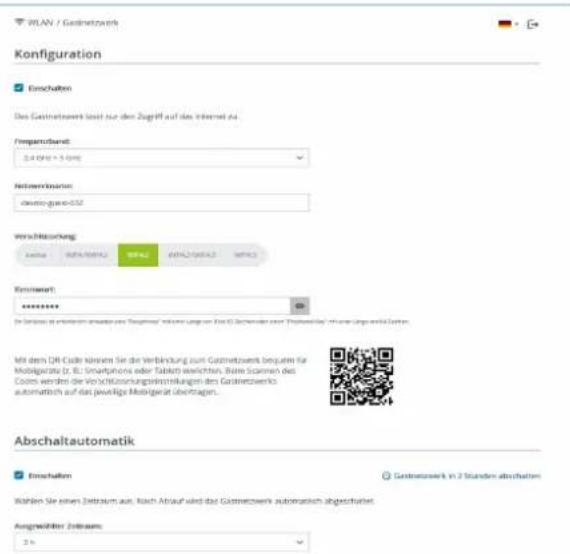

4.5.4 Gastnetzwerk 39
4.5.5 Mesh-WLAN 41

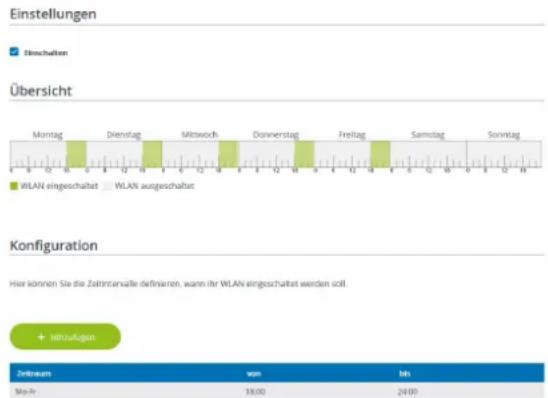

4.5.6 Zeitsteuerung 43
4.5.7 Kindersicherung 44
4.5.8 Wi-Fi Protected Setup (WPS) 45

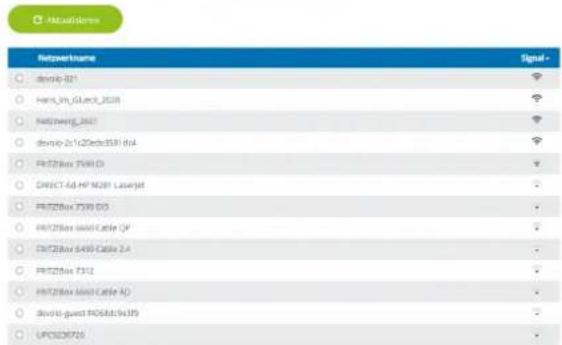

4.5.9 Nachbarnetzwerke 46

4.6 LAN 47

4.6.1 Status 47
4.6.2 IPv4/IPv6-Konfiguration 48

4.7 System 49

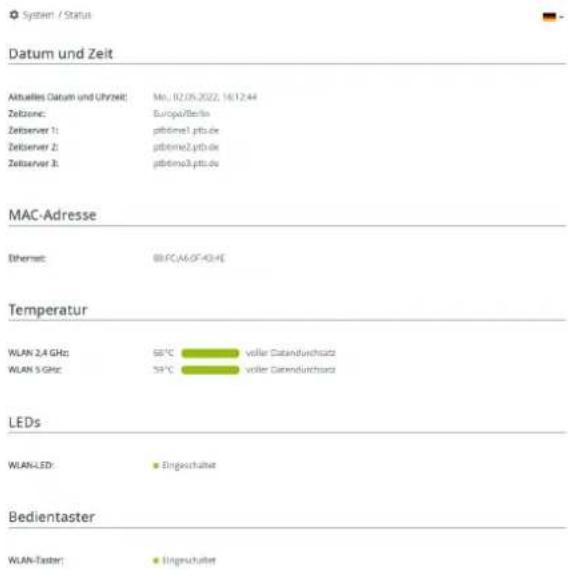

4.7.1 Status 49
4.7.2 Verwaltung 49
4.7.3 Konfiguration 50
4.7.4 Firmware 51
4.7.5 Config Sync 52

5 Anhang 53

5.1 Technische Daten 53
5.2 Frequenzbereich und Sendeleistung 54
5.3 Kanäle und Trägerfrequenzen 56
5.4 Entsorgung von Altgeräten 57
5.5 Allgemeine Garantiebedingungen 57

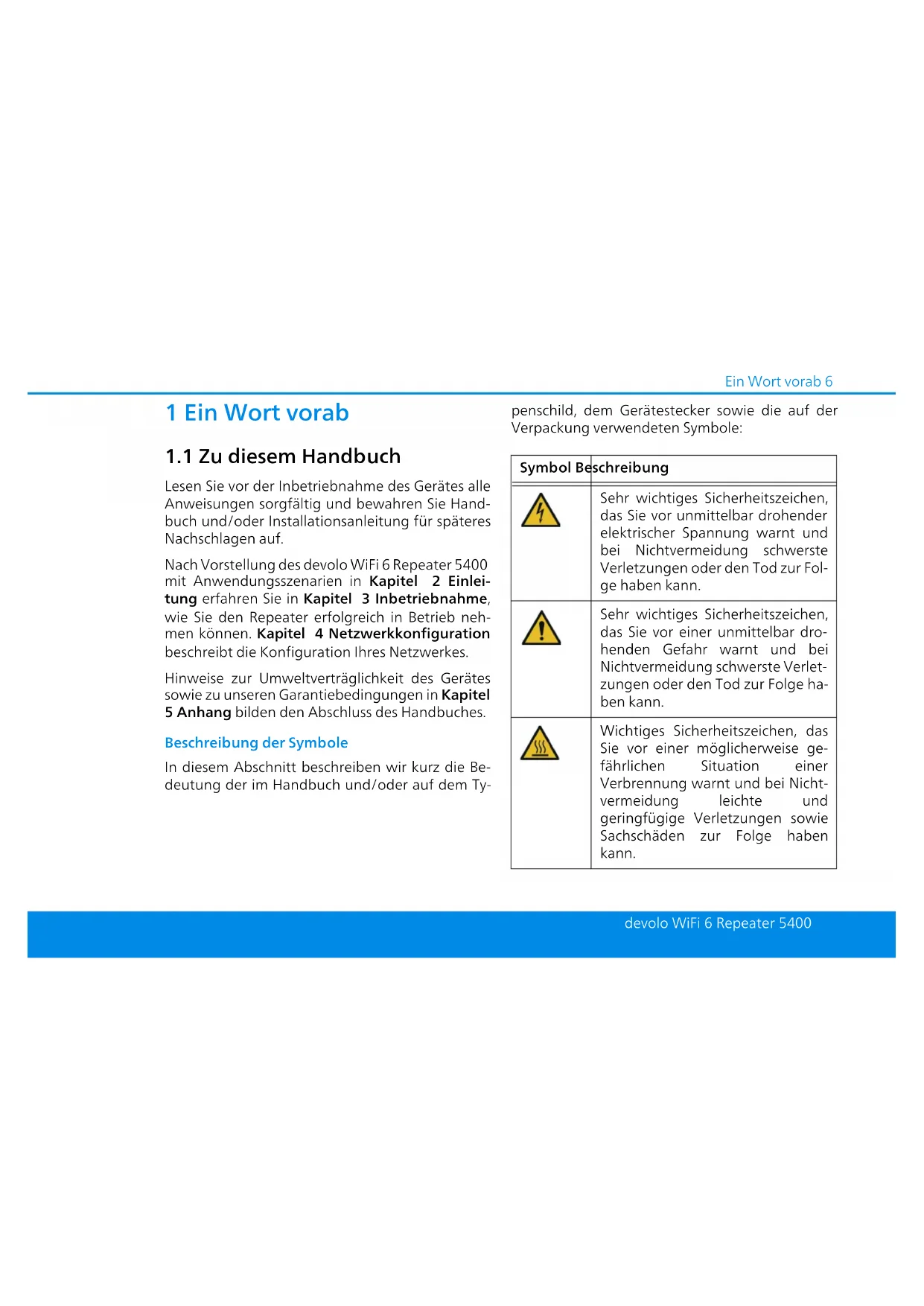

1 Ein Wort vorab

1.1 Zu diesem Handbuch

Lesen Sie vor der Inbetriebnahme des Gerätes alle Anweisungen sorgfältig und bewahren Sie Handbuch und/oder Installationsanleitung für späteres Nachschlagen auf.

Nach Vorstellung des devolo WiFi 6 Repeater 5400 mit Anwendungsszenarien in Kapitel 2 Einleitung erfahren Sie in Kapitel 3 Inbetriebnahme, wie Sie den Repeater erfolgreich in Betrieb nehmen können. Kapitel 4 Netzwerkkonfiguration beschreibt die Konfiguration Ihres Netzwerkes.

Hinweise zur Umweltverträglichkeit des Gerätes sowie zu unseren Garantiebedingungen in Kapitel 5 Anhang bilden den Abschluss des Handbuches.

Beschreibung der Symbole

In diesem Abschnitt beschreiben wir kurz die Bedeutung der im Handbuch und/oder auf dem Ty-

penschild, dem Gerätestecker sowie die auf der Verpackung verwendeten Symbole:

Symbol Beschreibung
	Sehr wichtiges Sicherheitszeichen, das Sie vor unmittelbar drohender elektrischer Spannung warnt und bei Nichtvermeidung schwerste Verletzungen oder den Tod zur Folge haben kann.
	Sehr wichtiges Sicherheitszeichen, das Sie vor einer unmittelbar drohenden Gefahr warnt und bei Nichtvermeidung schwerste Verletzungen oder den Tod zur Folge haben kann.
	Wichtiges Sicherheitszeichen, das Sie vor einer möglicherweise gefährlichen Situation einer Verbrennung warnt und bei Nichtvermeidung leichte und geringfügige Verletzungen sowie Sachschäden zur Folge haben kann.
	Wichtiges Sicherheitszeichen, das Sie vor einer möglicherweise gefährlichen Situation eines Hindernisses am Boden warnt und bei Nichtbeachtung Verletzungen zur Folge haben kann.
	Wichtiger Hinweis, dessen Beachtung empfehlenswert ist und bei Nichtbeachtung möglicherweise zu Sachschäden führen kann.
	Das Gerät darf nur in trockenen und geschlossenen Räumen verwendet werden.
	Nur zutreffend bei Geräten mit WLAN im 5-GHz-Band:WLAN-Verbindungen im 5-GHz-Band von 5,15 bis 5,35 GHz sind ausschließlich für den Betrieb innerhalb geschlossener Räume bestimmt.

Symbol Beschreibung
	Das Gerät ist ein Produkt der Schutzklasse II. Alle elektrisch leitfähigen (aus Metall bestehenden) Gehäuseteile, die im Betrieb und während der Wartung im Fehlerfall Spannung aufnehmen können, sind durch eine verstärkte Isolierung von spannungsführenden Elementen getrennt.
CE	Mit der CE-Kennzeichnung erklärt der Hersteller/Inverkehrbringer, dass das Produkt allen geltenden europäischen Vorschriften entspricht und es den vorgeschriebenen Konformitätsbewertungsverfahren unterzogen wurde.Dient der Vermeidung von Abfällen von Elektro- und Elektronikgeräten und der Reduzierung solcher Abfälle durch Wiederverwendung, Recycling und andere Formen der Verwertung. Die WEEE-Richtlinie legt Mindestnormen für die Behandlung von Elektro- und Elektronik-Altgeräten in der EU, EFTA und UK fest.
	Zusätzliche Informationen und Tipps zu Hintergründen und zur Konfiguration Ihres Gerätes.
	Kennzeichnet den abgeschlossenen Handlungsverlauf

1.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie die devolo-Produkte, die devolo-Software sowie das mitgelieferte Zubehör wie beschrieben, um Schäden und Verletzungen zu vermeiden.

Produkte

devolo-Geräte sind Kommunikationseinrichtungen für den Innenbereich*, die je nach Produkt mit einem PLC- (PowerLine Communication) und/oder einem WLAN- und/oder einem Breitbandmodul ausgestattet sind. Die Kommunikation der Geräte untereinander erfolgt, je nach Produkt, über PLC, Daten- und Telefonleitung (z. B. Koaxial oder Twisted Pair) und/oder WLAN.

devolo-Geräte ersetzen nicht den vorhandenen Router. Sie ermöglichen die Übertragung des vorhandenen Internet- bzw. Datensignals über die hausinterne Verkabelung sowie über WLAN und binden darüber internetfähige Endgeräte in das Heimnetzwerk ein.

devolo-Geräte dürfen auf keinen Fall im Außenbereich genutzt werden, da hohe Temperaturschwankungen und Nässe sowohl das Gerät als auch die Stromleitung beschädigen können*. Die Montagehöhe der devolo-Geräte darf zwei Meter nicht überschreiten, sofern kein zusätzlicher Befestigungsmechanismus vorhanden ist. Die Produkte sind zum Betrieb vorgesehen in: EU, EFTA und UK.

* Einzige Ausnahmen sind devolo-Outdoor-Produkte, die durch ihre Zertifizierung für den Außenbereich geeignet sind.

Software

devolo-Geräte sind ausschließlich mit den freigegebenen und auf der Internetseite der devolo AG (www.devolo.de) sowie in den App-Stores (iOS und Google Play) kostenlos herunterladbaren Programmen nutzbar. Jegliche Veränderungen an der produktspezifischen Firmware und Software können die Produkte schädigen, im schlimmsten Fall unbrauchbar machen, die Konformität beeinträchtigen und zum Erlöschen der Gewährleistungsansprüche führen.

Nutzen Sie stets die aktuelle Softwareversion, um neue Sicherheitsfunktionen und Geräte-Verbesserungen zu erhalten. Die installierte devolo-Software informiert Sie automatisch, wenn eine neue Softwareversion zur Verfügung steht.

1.3 CE-Konformität

CE Das Produkt entspricht den grundlegenden Anforderungen der Richtlinien 2014/53/EU, 2011/65/EU und 2009/125/EC.

Das Produkt ist zum Betrieb in der EU, EFTA und UK vorgesehen.

Die vereinfachte CE-Erklärung zu diesem Produkt liegt in gedruckter Form bei. Außerdem finden Sie diese im Internet unter www.devolo.de/service/ce.

1.4 Sicherheitshinweise

Alle Sicherheits- und Bedienungsanweisungen sollen vor Inbetriebnahme von devolo-Geräten gelesen und verstanden worden sein und für zukünftige Einsichtnahmen aufbewahrt werden.

GEFAHR! Stromschlag durch Elektrizität

Nicht in die Steckdose fassen, Gerät nicht öffnen und keine Gegenstände in die Steckdose sowie in die Lüftungsöffnungen einführen.

GEFAHR! Stromschlag durch Elektrizität

Gerät in eine Steckdose mit angeschlossenem Schutzleiter einstecken

devolo-Geräte dürfen ausschließlich an einem Versorgungsnetz betrieben werden, wie auf dem Typenschild beschrieben.

VORSICHT! Stolperfalle

Netzwerkkabel barrierefrei verlegen; Steckdose sowie angeschlossene Netzwerkgeräte leicht zugänglich halten, um im Bedarfsfall die Netzstecker schnell ziehen zu können.

Um das devolo-Gerät vom Stromnetz zu trennen, ziehen Sie das Gerät selbst bzw. dessen Netzstecker aus der Steckdose.

ACHTUNG! Beschädigung des Gerätes durch Umgebungsbedingungen

Gerät nur in trockenen und geschlossenen Innenräumen verwenden

VORSICHT! Wärmeentwicklung im Betrieb

Bestimmte Gehäuseteile werden situationsbedingt sehr heiß; Gerät berührungssicher anbringen und optimale Platzierung beachten

devolo-Geräte sollen nur an Plätzen aufgestellt werden, welche eine ausreichende Belüftung gewähren. Schlitze und Öffnungen am Gehäuse dienen der Belüftung:

• Decken Sie devolo-Geräte im Betrieb nicht ab.
• Stellen Sie keine Gegenstände auf devolo-Geräte.
• Stecken Sie keine Gegenstände in die Öffnungen der devolo-Geräte.
  ● devolo-Geräte dürfen nicht in direkter Nähe einer offenen Flamme (z. B. Feuer, Kerze) eingesetzt werden.

● devolo-Geräte dürfen nicht direkter Wärmestrahlung ausgesetzt sein (z. B. Heizkörper, Sonneneinstrahlung).

devolo-Geräte sind für den Anwender wartungsfrei. Im Schadensfall trennen Sie das devolo-Gerät vom Stromnetz, indem Sie es selbst oder dessen Netzstecker aus der Steckdose ziehen. Wenden Sie sich dann ausschließlich an qualifiziertes Fachpersonal (Kundendienst). Ein Schadensfall liegt z. B. vor,

• wenn ein Taster beschädigt ist.
• wenn der Netzstecker beschädigt ist.
• wenn das devolo-Gerät mit Flüssigkeit (z. B. Regen oder Wasser) überschüttet wurde.
• wenn das devolo-Gerät funktionslos ist.
• wenn das Gehäuse des devolo-Gerätes beschädigt ist.

ACHTUNG! Gehäusebeschädigung durch lösungsmittelhaltige Reinigungsmittel Reinigung nur stromlos und mit trockenem Tuch

devolo-Geräte nicht direkt ineinanderstecken. Ineinandergesteckte Geräte können eine verringerte Übertragungsgeschwindigkeit besitzen.

1.5 devolo im Internet

Weitergehende Informationen zu all unseren Produkten finden Sie auch im Internet unter www.devolo.de.

Hier können Sie Produktbeschreibungen und Dokumentationen sowie aktualisierte Versionen der devolo-Software und der Firmware des Gerätes herunterladen.

Wenn Sie weitere Ideen oder Anregungen zu unseren Produkten haben, nehmen Sie bitte unter der E-Mail-Adresse [e-mail] Kontakt mit uns auf!

2 Einleitung

Der WiFi 6 Repeater 5400 vergrößert Ihre WLAN-Reichweite in Minutenschnelle

Ob als WLAN-Verstärker oder Access Point genutzt, der WiFi 6 Repeater 5400 ist mit wenigen Handgriffen eingerichtet und verbessert deutlich die WLAN-Reichweite in Ihrem Haus.

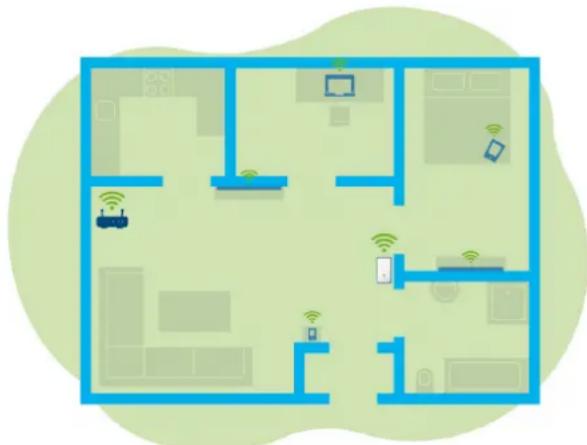

Abb. 1: Mesh-WLAN im ganzen Haus

2.1 WiFi 6 – das „High Efficiency WLAN“

Worin unterscheidet sich der neue WiFi 6 Standard gegenüber dem Vorgänger WiFi 5?

WiFi 6 (IEEE 802.11ax), ist die nächste Evolutionsstufe des WLAN-Standards. Der weiterentwickelte Standard baut auf den Vorteilen seines Vorgängers auf, erweitert dessen Funktionalität um eine höhere Effizienz, mehr Flexibilität und eine bessere Skalierbarkeit auf den Frequenzbändern 2,4 GHz und 5 GHz.

Ein Highlight des WiFi 6 Repeater 5400 ist, neben der höheren WLAN-Geschwindigkeit von bis zu 5.400 Mbit/s, die effizientere Datenübertragung. Um dieses Ziel zu erreichen, wurden Optimierungen am WLAN-Protokoll vorgenommen. Eine der Verbesserung ist die individuelle Regelung der Datenrate; abhängig von der Erreichbarkeit der WLAN-Clients. Mit dieser Optimierung erhöht sich die Effizienz des Protokolls, wenn gleichzeitig mehrere Geräte Daten abrufen. Aus diesem Grund spricht man beim WiFi 6-Standard auch vom „High Efficiency WLAN“, denn es geht um die Erhöhung des Durchsatzes pro Fläche.

Diese Effizienzsteigerung wird durch die Nutzung von OFDMA (Orthogonal Frequency-Division Multiple Access) erreicht. Das Verfahren erlaubt WLAN-Access-Points, mehrere Clients gleichzeitig zu bedienen. Sind in einem Netzwerk beispielsweise zwei Notebooks vorhanden, die über denselben Kanal Daten senden, sorgt OFDMA dafür, dass jedem Notebook ein oder mehrere schmale Frequenzblöcke (RUs = Ressource Units) zugewiesen werden. Abhängig von der genutzten Anwendung und der dafür benötigten Bandbreite werden den WiFi-Geräten die Ressource Units zugewiesen.

Die RUs werden zeitgleich übertragen, sodass der Datentransfer ohne Verzögerung erfolgt. Die dynamisch zugewiesenen RUs sorgen also bei gleichzeitiger Übertragung von großen und/oder kleinen Datenmengen für einen optimierten Datendurchsatz ohne spürbare Latenzen.

2.2 Der WiFi 6 Repeater 5400 stellt sich vor

● Besserer WLAN-ax-Empfang in jedem Raum mit bis zu 5400 Mbit/s.
- Schnelle Datenübertragung: Crossband Repeating optimiert die Nutzung beider Frequenzbänder (2,4 GHz + 5 GHz)
- Beamforming sendet das WLAN-Signal gezielt zu Ihren verbundenen Endgeräten.
- Lückenlos surfen mit Mesh-WLAN: WiFi 6 Repeater 5400 und Router bilden ein gemeinsames Netzwerk.
- Kinderleichte Inbetriebnahme per App
- Sicherheit – mit WPA3-Verschlüsselung (WLAN-Highspeed-Standards IEEE 802.11a/b/g/n/ac/ax)
- Im Access Point-Modus bietet der WiFi 6 Repeater 5400 praktische Zusatzfunktionen wie Kindersicherung, Gast-WLAN, Zeitsteuerung und Config Sync.
Über 2 Gigabit-Ethernet-Anschlüsse am WiFi 6 Repeater 5400 verbinden Sie stationäre Netzwerkgeräte mit Ihrem Internetrouter.

Der WiFi 6 Repeater 5400 ist ausgestattet mit

• vier innenliegenden WLAN-Antennen,
• eine 4-stufige Signal- und Statusanzeige.

Die LED-Statusanzeigen können deaktiviert werden. Mehr Informationen dazu finden Sie im Kapitel 4 Netzwerkkonfiguration oder im Internet unter www.devolo.de/devolo-cockpit

• einem Reset-Taster
  einem Add-Taster,
  zwei Gigabit Ethernet-Anschlüsse,
  einer Stromanschlussbuchse.

Abb. 3: devolo WiFi 6 Repeater 5400 – Rückansicht

2.2.1 Add-Taster

Dieser Taster steuert die folgenden Funktionen:

WiFi 6 Repeater 5400 per WPS mit dem Router verbinden

Befindet sich das Gerät im Auslieferungszustand, drücken Sie für ca. 3 bis 9 Sek. den Add-Taster, um WPS zu aktivieren.
② Drücken Sie im Anschluss den WPS-Taster Ihres Routers innerhalb von 2 Minuten.

Informationen zur WPS-Funktion/-Aktivierung Ihres WLAN-Routers entnehmen Sie bitte der dazugehörigen Produktdokumentation.

Der WiFi 6 Repeater 5400 ist jetzt mit dem Router verbunden.

WLAN-Endgeräte per WPS mit dem WiFi 6 Repeater 5400 verbinden

Drücken Sie für ca. 1 bis 3 Sek. den Add-Taster, um WPS zu aktivieren.
2 Anschließend drücken Sie entweder den WPS-Taster des hinzuzufügenden WLAN-Gerätes oder aktivieren den WPS-Mechanismus in den WLAN-Einstellungen des WLAN-Gerätes. Die Geräte tauschen nun die Sicherheitsschlüssel

gegenseitig aus und bauen eine gesicherte WLAN-Verbindung auf.

Die gewünschten WLAN-Endgeräte sind jetzt mit dem WiFi 6 Repeater 5400 verbunden.

3 Ist die WLAN-Verbindung eingeschaltet und Sie möchten diese Einstellungen auf einen devolo Magic- oder WLAN-Adapter übertragen, lesen Sie im Kapitel 4.7.5 Config Sync weiter.

WPS ist ein von der Wi-Fi Alliance entwickelter Verschlüsselungsstandard. Das Ziel von WPS ist es, das Hinzufügen von Geräten in ein bestehendes Netzwerk zu vereinfachen. Ausführlichere Informationen dazu finden Sie im Kapitel 4.5.8 Wi-Fi Protected Setup (WPS).

Bei aktiviertem Verschlüsselungsstandard WPA3 ist die WPS-Funktion aus technischen Gründen nicht verwendbar.

Mehr Informationen dazu finden Sie in den Kapiteln 4.5.3 WLAN-Netzwerke und 4.5.8 Wi-Fi Protected Setup (WPS).

2.2.2WLAN-Kontrollleuchte ablesen

Die integrierte WLAN-Kontrollleuchte (LED) verfügt über eine 4-stufige LED-Anzeige:

Der Punkt des WLAN-Symbols zeigt dabei den Status des Adapters durch Blink- und Leuchtverhalten an.

Die Signalstärke zum Router wird durch die Anzahl der WLAN-Bögen dargestellt.

Status des Punktes im WLAN-Symbol bei der Inbetriebnahme:

	Leucht-/Blinkverhalten des Punktes	Status des Adapters
	Leuchtet rot Startvorgang	Während des Betriebes:Der WiFi 6 Repeater 5400 weist möglicherweise einen Defekt auf. Bitte wenden Sie sich an den Support.
	Leuchtet grün Nach dem Startvorgang:	Der WiFi 6 Repeater 5400 ist betriebsbereit.Nach der Einrichtung als Repeater oder Access Point (Zugangspunkt):Die Verbindung zum Netzwerk wurde per WLAN oder per LAN-Kabel aufgebaut.

17 Einleitung

	Leucht-/Blinkverhalten des Punktes	Status des Adapters
	Blinkt in Abständen von 1 Sek. grün	Möglichkeit 1:Der WiFi 6 Repeater 5400 ist im WPS-Modus, um WLAN-fähige Geräte via WPS einzubinden.Möglichkeit 2:Ihre vorgenommene Konfiguration (Repeater- oder Access Point-Modus) wird auf dem WLAN WiFi 6 Repeater 5400 gespeichert.Möglichkeit 3:Der WiFi 6 Repeater 5400 befindet sich im temporären Access Point-Modus und verhindert so den Zugriff auf das noch unverschlüsselte WLAN-Netzwerk des WiFi 6 Repeater 5400. Das ist der Fall, wenn der WiFi 6 Repeater 5400 noch nicht konfiguriert ist, aber bereits ein Netzwerkkabel angeschlossen wurde.

Status des Punktes im WLAN-Symbol bei möglichen Problemen:

	Leucht-/Blinkverhalten des Punktes	Status des Adapters
	Blinkt in Abständen von 1 Sek . orange	Möglichkeit 1:Der WiFi 6 Repeater 5400 kann keine Verbindung zum Router aufbauen.Möglichkeit 2:Der WiFi 6 Repeater 5400 erhält keine IP-Adresse vom Router.
	Aus Möglichkeit 1:	Die WLAN-LED ist abgeschaltet und der WiFi 6 Repeater 5400 ist im Access-Point-Modus weiterhin betriebsbereit.Möglichkeit 2:Der WiFi 6 Repeater 5400 ist nicht betriebsbereit, vom Strom getrennt.

Signalstärke zum Router:

	Leuchtverhalten der Bögen Signalstärke zum Router
	Drei WLAN-Bögen leuchten grün	Die WLAN-Verbindung zum Router ist sehr gut.
	Zwei WLAN-Bögen leuchten grün	Die WLAN-Verbindung zum Router ist gut.
	Ein WLAN-Bogen leuchtet grün	Die WLAN-Verbindung zum Router ist normal.
	Ein WLAN-Bogen leuchtet orange	Die WLAN-Verbindung zum Router ist nicht optimal.

2.2.3 Reset-Taster

Der Reset-Taster (in der Vertiefung über dem Add-Taster) hat zwei verschiedene Funktionen:

Neustart

Das Gerät startet neu, wenn Sie den Reset-Taster mithilfe einer Büroklammer oder eines ähnlichen Gegenstands kürzer als 10 Sekunden drücken.

Auslieferungszustand

Um den WiFi 6 Repeater 5400 aus Ihrem Netzwerk zu entfernen und dessen gesamte Konfiguration erfolgreich in den Auslieferungszustand zurück zu versetzen, drücken Sie den Reset-Taster länger als 10 Sekunden mithilfe einer Büroklammer oder eines ähnlichen Gegenstands.

Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!

2 Warten Sie, bis der Punkt im WLAN-Symbols dauerhaft grün leuchtet und trennen das Gerät anschließend vom Stromnetz.

Der WiFi 6 Repeater 5400 wurde erfolgreich aus Ihrem bestehenden Netzwerk entfernt.

Über die Ethernet-Anschlüsse des WiFi 6 Repeater 5400 können Sie diesen mit stationären Endgeräten wie z. B. PCs, Spielekonsolen etc. über ein handelsübliches Netzwerkkabel verbinden.

Schließen Sie nur „neue Endgeräte“ über Netzwerkkabel an den WiFi 6 Repeater 5400 an, die nicht bereits per WLAN in Ihr Heimnetzwerk integriert sind. Doppelte Verbindungen stören das Netzwerk.

2.2.5WLAN-Antennen

Die innenliegenden WLAN-Antennen dienen der Verbindung mit anderen Netzwerkgeräten per Funk.

3 Inbetriebnahme

In diesem Kapitel erfahren Sie alles Wissenswerte zur Inbetriebnahme Ihres WiFi 6 Repeater 5400. Wir beschreiben den Anschluss des Gerätes und stellen Ihnen die devolo-Software kurz vor. Weitere, ausführlichere Dokumentationen finden Sie unter www.devolo.de.

3.1 Lieferumfang

Bevor Sie mit der Inbetriebnahme Ihres WiFi 6 Repeater 5400 beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:

● 1 WiFi 6 Repeater 5400 mit ausklappbaren Standfüßen

ACHTUNG! Gerät ausschließlich frei stehend betreiben. Eine unsachgemäße Inbetriebnahme führt zu Geschwindigkeitseinbußen.

1 Netzteil (devolo ist Importeur) Postalische Anschrift: devolo AG Charlottenburger Allee 67 52068 Aachen

• gedruckte Installationsanleitung

• gedruckter Flyer „Sicherheit und Service“
• vereinfachte CE-Erklärung
devolo behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.

3.2 Systemvoraussetzungen

Die folgenden Systemvoraussetzungen sind relevant, wenn Sie den WiFi 6 Repeater 5400 über einen PC/Laptop konfigurieren bzw. verwalten.

- Unterstützte Betriebssysteme des devolo Cockpit:

○ ab Win 7 (32 bit/64 bit)
○ ab Ubuntu 14.04 (32 bit/64 bit)
○ ab Mac (OS X 10.9)

Netzwerkanschluss

Beachten Sie, dass Ihr PC bzw. Laptop über eine Netzwerkkarte oder einen Netzwerkadapter mit Netzwerkschnittstelle verfügen muss.

3.3 WiFi 6 Repeater 5400 installieren

In den folgenden Abschnitten beschreiben wir, wie Sie den WiFi 6 Repeater 5400 anschließen und in Ihr WLAN-Netzwerk integrieren.

ACHTUNG! Beschädigung des Gerätes durch Umgebungsbedingungen Gerät nur in trockenen und geschlossenen Räumen verwenden

Den zulässigen Spannungsbereich für den Betrieb des Gerätes sowie die Leistungsaufnahme entnehmen Sie bitte dem Typenschild auf der Rückseite des Gerätes. Weitere technische Angaben zum Produkt stehen im Produktbereich unter www.devolo.de zur Verfügung.

ACHTUNG! Gerät ausschließlich frei stehend betreiben. Eine unsachgemäße Inbetriebnahme führt zu Geschwindigkeitseinbußen.

2 Sobald der Punkt der WLAN-LED grün leuchtet, ist das Gerät betriebsbereit. Vom Einstecken des Gerätes bis zu diesem Zustand dauert es bis zu 2 Minuten.

Der WiFi 6 Repeater 5400 bietet zwei verschiedene Betriebmodi an. Er kann als WLAN-Repeater oder als Access Point betrieben werden. Beachten Sie je nach gewünschtem Gerätemodus die möglichen Vorgehensweisen.

devolo Home Network App

Die devolo Home Network App erkennt den neuen bzw. nicht-konfigurierten WiFi 6 Repeater 5400 automatisch. Ein Assistent führt Sie einfach und schnell durch die Einrichtung des Gerätes zum WLAN-Repeater oder Access Point (siehe 3.3.1 Installation per App).

Weboberfläche des Gerätes

Eine manuelle Einrichtung des Gerätes zum WLAN-Repeater oder Access Point nehmen Sie über die Weboberfläche des WiFi 6 Repeater 5400 vor (siehe 3.3.2 Installation per Weboberfläche).

1 Stecken Sie den WiFi 6 Repeater 5400 zurWPS-Aktivierung per Add-Taster

Ersteinrichtung in eine Steckdose in der Nähe Ihres Routers.

Eine automatische Einrichtung des Gerätes zum WLAN-Repeater können Sie über den Add-Taster

(WPS-Aktivierung) vornehmen (siehe 3.3.5 Konfiguration als Repeater per Add-Taster (WPS).

3.3.1 Installation per App

Laden Sie die devolo Home Network App vom entsprechenden Store auf Ihr Smartphone bzw. Tablet herunter.

Abb. 4: QR-Code

2 Die devolo Home Network App wird wie gewohnt in die App-Liste Ihres Smartphones bzw. Tablets abgelegt. Per Tipp auf das devolo Home Network App-Symbol gelangen Sie in das Startmenü.

3 Folgen Sie anschließend den Anweisungen des Assistenten.

Sobald die Statusleiste durchgelaufen ist und beide LEDs am Gerät grün leuchten, ist der WiFi 6 Repeater 5400 erfolgreich als Repeater konfiguriert.

3.3.2 Installation per Weboberfläche

Für die Einrichtung des WiFi 6 Repeater 5400 benötigen Sie ein WLAN-fähiges Endgerät (Laptop, Smartphone oder Tablet).

Der WiFi 6 Repeater 5400 richtet zur Ersteinrichtung ein vorübergehendes WLAN-Netzwerk namens „devolo WiFi 6 Repeater 5400“ ein, das keine Internetverbindung hat. Verbinden Sie sich mit Ihrem Endgerät zu diesem Netzwerk (es ist kein Kennwort erforderlich).
2 Rufen Sie an Ihrem Endgerät mit einem Browser die Adresse http://2.2.2.1 auf.
3 Ihr WiFi 6 Repeater 5400 bietet zwei Betriebsmodi an:

Wählen Sie einen Betriebsmodus für dieses Gerät

Repeater-Modus

○Wenn Sie den WiFi 6 Repeater 5400 als WLAN-Repeater einsetzen, vergrößern Sie Ihr bestehendes Netzwerk kabellos.
- Nutzen Sie diesen Modus, wenn Sie in Ihren Räumen kein Ethernet-Kabel verlegen möchten oder können. Diese Vorgehensweise ist in Kapitel 3.3.3 Konfiguration als Repeater beschrieben.

Access Point-Modus

○ Wenn Sie den WiFi 6 Repeater 5400 als zusätzlichen Access Point in Ihrem Netzwerk einsetzen, erweitern Sie Ihr bestehendes Netzwerk kabelgebunden.
Schließen Sie das Gerät dazu direkt an Ihr Internetzugangsgerät (Router) an. Diese Vorgehensweise ist in Kapitel 3.3.4 Konfiguration als Access Point beschrieben.

3.3.3 Konfiguration als Repeater

1 Klicken Sie auf Als Repeater einrichten.
Der WiFi 6 Repeater 5400 sucht automatisch nach WLAN-Netzwerken in der Nähe. Wählen

Sie aus der Liste Ihr WLAN-Netzwerk aus und klicken Sie auf Weiter.

WLAN-Netzwerk auswählen Ritte wählen Sie das Netzwerk aus mit dem der Regeuer sich verbinden soll

Wenn Ihr WLAN-Netzwerk nicht in der Liste angezeigt wird, wählen Sie eine zum WLAN-Router/Access Point näher gelegene Steckdose und aktualisieren die Liste erneut per Klick auf das Pfeil-Symbol.

25 Inbetriebnahme

3 Geben Sie die Zugangsdaten Ihres WLAN-Netzwerkes im Feld Kennwort ein und klicken Sie auf Weiter.

Installationsmodus: Repeater

Netzwerk-Passwort eingeben

Bitte geben Sie den WLAN-Schlussel ein. Das Passwort finden Sie in der Rager auf der Ruinsalta ihres Routers. Es ist dassitba Passwort, wie das, was Sie auf Ihrem Telefon angegeben, um sich erstmalig zum WLAN zu verbinden.

Netzwerkname: Netzover € 2021

4 Nun können Sie WLAN-Einstellungen vornehmen.

Standard-WLAN-Einstellungen verwenden

Es ist empfohlen, die Standardeinstellungen zu verwenden – klicken Sie dazu einfach auf Weiter.

Individuelle WLAN-Einstellungen

Wenn Sie individuelle Einstellungen vornehmen möchten, deaktivieren Sie die Option Standard-WLAN-Einstellungen verwenden.

Der WiFi 6 Repeater 5400 unterstützt zwei Modi:

• Inband Repeating – leitet das WLAN-Signal auf dem gleichen Frequenzband weiter, wie es ankommt (2,4 GHz bzw. 5 GHz).
  Crossband Repeating – wechselt das Frequenzband, um Interferenzen zu vermindern.

Installationsmodus: Repeater

WLAN-Einstellungen

Standard-WLAN-Einssellungen verwenden

Individuelle WLAN-Einstellungen

5 Im letzten Schritt erhalten Sie eine Zusammenfassung Ihrer Einstellungen. Hier können Sie

auch einen QR-Code mit den Zugangsdaten Ihres Netzwerks ansehen und ausdrucken.

Installationsmodus: Repeater

Zusammenfassung

Natzerkname: Natzowar 2021 Kennwert: (WNL 7/NIH5991V0x1)

Bitte denken Sie daran, das Netzwerkabel (falls vorhandend) von Ihrem Gerät zu trennen, wenn Sie die Konfiguration des Repeaters abgeuchtzissen haben.

Mit dem QR-Code können Sie die Verbindung zum Netzwerk bequern für Mobilgeräte (z. B.: Smartphone oder Tablet) erhöhten, beim Scramen des Enders werden die Verschüsselungseinstellungen des Repater Netzwerks Autoinateln auf das jeweige Mobilgeprät übertragen.

6 Bestätigen Sie abschließend mit Konfiguration abschließen und warten, bis die Einrichtung abgeschlossen ist.

Sobald die Statusleiste durchgelaufen ist und der Punkt sowie die Wellen im WLAN-Symbol grün leuchten, ist der WiFi 6 Repeater 5400 erfolgreich als Repeater konfiguriert.

Informationen zu weiteren möglichen Gerä- teeinstellungen finden Sie in Kapitel 4 Netzwerkkonfiguration.

3.3.4 Konfiguration als Access Point

1 Klicken Sie auf Als Access Point einrichten.

Sobald die Statusleiste durchgelaufen ist und der Punkt im WLAN-Symbol grün leuchtet, ist der WiFi 6 Repeater 5400 erfolgreich als Access Point konfiguriert.

Informationen zu weiteren möglichen Geräteeinstellungen finden Sie in Kapitel 4 Netzwerkkonfiguration.

Damit der WiFi 6 Repeater 5400 die gleich WLAN-Konfiguration wie Ihr WLAN-Router aufweist, können Sie die WLAN-Zugangsdaten mit der WiFi Clone-Funktion übernehmen. Diese kann auf verschiedene Art und Weise aktiviert werden:

WiFi Clone aktivieren:

- WiFi Clone per Tasterdruck aktivieren:

Drücken Sie für ca. 3 bis 9 Sek. den Add-Taster am WiFi 6 Repeater 5400.

Drücken Sie den WPS-Taster des WLAN-Routers, dessen Zugangsdaten übernommen werden sollen.

Der WiFi 6 Repeater 5400 besitzt nun die gleiche WLAN-Konfiguration wie Ihr WLAN-Router.

oder

- WiFi Clone per Weboberfläche aktivieren. Mehr Informationen zu dieser Funktion finden Sie im Kapitel WiFi Clone.

3.3.5 Konfiguration als Repeater per Add-Taster (WPS)

Der WiFi 6 Repeater 5400 lässt sich mittels Add-Taster auch ohne das Aufrufen der Web-oberfläche als Repeater konfigurieren.

Zur WPS-Aktivierung drücken Sie für ca. 1 bis 3 Sek. den Add-Taster am WiFi 6 Repeater 5400.

2 Bestätigen Sie nun die WPS-Aktivierung innerhalb von 2 Minuten an Ihrem WLAN-Router oder an einem anderen Access Point innerhalb Ihres WLAN-Netzwerkes – z. B.

○ indem Sie den WPS-Tasters Ihres WLAN-Routers oder des Access Points drücken

oder indem Sie die WPS-Funktion auf der Konfigurationsoberfläche/App des jeweiligen Gerätes aktivieren

Bedienungshinweise zur WPS-Funktion/Aktivierung Ihres WLAN-Routers oder Access Points entnehmen Sie bitte der dazugehörigen Produktdokumentation.

Sobald der Punkt sowie die Bögen im WLAN-Symbol grün leuchten, ist der WiFi 6 Repeater 5400 erfolgreich Repeater konfiguriert.

3.4 devolo-Software installieren

devolo Cockpit-Software installieren

devolo Cockpit findet alle erreichbaren devolo Adapter in Ihrem Heimnetzwerk, zeigt Informationen zu diesen Geräten an. Sie gelangen über die Software auf die integrierte Weboberfläche.

Unterstützte Betriebssysteme des devolo Cockpit (ab Version 5.0):

ab Win 7 (32 bit/64 bit)
ab Ubuntu 14.04 (32 bit/64 bit)
ab Mac (OS X 10.9)

Das Produkthandbuch, die Software sowie weitere Informationen zu devolo Cockpit finden Sie im Internet unter www.devolo.de/cockpit.

devolo Home Network App herunterladen

Die devolo Home Network App ist devolos kostenlose App, um auch (per Smartphone oder Tablet) die WLAN-, Magic- und LAN-Verbindungen der devolo Geräte kontrollieren und konfigurieren zu können. Das Smartphone bzw. Tablet verbindet sich dabei über WLAN mit einem WLAN-fähigen devolo Gerät zuhause.

Laden Sie die devolo Home Network App vom entsprechenden Store auf Ihr Smartphone bzw. Tablet herunter.

2 Die devolo Home Network App wird wie gewohnt in die App-Liste Ihres Smartphones bzw. Tablets abgelegt. Per Tipp auf das devolo Home Network App-Symbol gelangen Sie in das Startmenü.

i Mehr Informationen zu unserer devolo Home Network App finden Sie im Internet unter www.devolo.de/devolo-app.

3.5 WiFi 6 Repeater 5400 aus einem Netzwerk entfernen

Um einen WiFi 6 Repeater 5400 aus Ihrem Netzwerk zu entfernen und dessen gesamte Konfiguration erfolgreich in den Auslieferungszustand zurück zu versetzen, drücken Sie den Reset-Taster länger als 10 Sekunden. Warten Sie, bis der Punkt im WLAN-Symbol grün leuchtet und trennen Sie den Adapter anschließend vom Stromnetz.

Beachten Sie, dass alle bereits vorgenommenen Einstellungen hierbei verloren gehen!

Um ihn anschließend in ein anderes Netzwerk einzubinden, verfahren Sie wie in diesem Kapitel beschrieben.

Der WiFi 6 Repeater 5400 verfügt über eine eingebaute Weboberfläche, die mit einem Standard-Webbrowser aufgerufen werden kann. Hier lassen sich alle Einstellungen für den Betrieb des Gerätes anpassen.

4.1 Weboberfläche aufrufen

Sie erreichen die eingebaute Online-Weboberfläche des WiFi 6 Repeater 5400 nach der Ersteinrichtung über verschiedene Wege:

- Rufen Sie an Ihrem Endgerät mit einem Browser die Adresse http://2.2.2.1 auf.

Der WiFi 6 Repeater 5400 richtet zur Ersteinrichtung ein vorübergehendes WLAN-Netzwerk namens „devolo WiFi 6 Repeater 5400“ ein, das keine Internetverbindung hat. Verbinden Sie sich mit Ihrem Endgerät zu diesem Netzwerk (es ist kein Kennwort erforderlich).

Der WiFi 6 Repeater 5400 sollte sich im Auslieferungszustand (siehe dazu 2.2.3 Reset-Taster) befinden.

- Mittels der Home Network App von Ihrem Smartphone bzw. Tablet gelangen Sie auf die Weboberfläche des Gerätes.

oder

- Mittels der Cockpit-Software gelangen Sie auf die Weboberfläche des Gerätes, indem Sie mit dem Mauszeiger auf den entsprechenden Karteireiter des WiFi 6 Repeater 5400 klicken. Das Programm ermittelt dann die aktuelle IP-Adresse und startet die Konfiguration im Webbrowser.

i Mehr Informationen zur Home Network App und zur Cockpit-Software erfahren Sie in Kapitel 3.4 devolo-Software installieren.

4.2 Allgemeines zum Menü

Alle Menüfunktionen werden auf der entsprechenden Oberfläche als auch im dazugehörigen Kapitel des Handbuches beschrieben. Die Reihenfolge der Beschreibung im Handbuch richtet sich nach der Menüstruktur. Die Abbildungen zur Geräteoberfläche sind exemplarisch.

oder

Repeater oder Access Point

Menüseiten, die nur in einem Modus eingeblendet werden, sind durch einen Hinweis gekennzeichnet.

Anmelden

Wie Sie die Weboberfläche des Gerätes aufrufen, lesen Sie im vorherigen Kapitel 4.1 Weboberfläche aufrufen.

Die Weboberfläche ist nicht durch ein Kennwort geschützt. Um unbefugten Zugriff durch Dritte auszuschließen, wird bei der erstmaligen Anmeldung die Vergabe eines Login-Kennwortes empfohlen.

Bei jeder erneuten Anmeldung geben Sie Ihr bestehendes Kennwort ein und bestätigen mit Anmelden.

Melden Sie sich bitte mit Ihrem Kennwort an!

Kennwort

Anmelden

Mehr Informationen zum Zugriffskennwort finden Sie unter 4.7 System.

Abmelden

Per Klick auf Abmelden melden Sie sich von der Weboberfläche ab.

Sprache auswählen

Wählen Sie die gewünschte Sprache in der Sprachauswahlliste aus.

Die zentralen Bereiche der Weboberfläche und deren Unterkategorien werden am linken Rand aufgeführt. Klicken Sie auf den Eintrag eines Bereiches, um direkt in diesen zu wechseln.

Änderung vornehmen

Sobald Sie eine Änderung vornehmen, werden auf der entsprechenden Menü-Seite zwei Symbole angezeigt:

• Disketten-Symbol: Ihre Einstellungen werden gespeichert.
• X-Symbol: Der Vorgang wird abgebrochen. Ihre Einstellungen werden nicht gespeichert.

Pflichtangaben

Rot umrandete Felder sind Pflichtfelder, deren Einträge notwendig sind, um in der Konfiguration fortzufahren.

Hilfetext in nicht ausgefüllten Feldern

Nicht ausgefüllte Felder enthalten einen ausgegrauten Hilfetext, der den erforderlichen Inhalt des Feldes wiedergibt. Bei der Eingabe verschwindet dieser Hilfetext sofort.

Standardeinstellungen

Einige Felder enthalten Standardeinstellungen, die größtmögliche Kompatibilität und damit einfache Nutzbarkeit sicherstellen sollen. Standard-einstellungen in den Auswahlmenüs (drop-down) sind mit * gekennzeichnet.

Standardeinstellungen können natürlich durch individuelle Angaben ersetzt werden.

Empfohlene Einstellungen

Einige Felder enthalten empfohlene Einstellungen. Empfohlene Einstellungen können natürlich durch individuelle Angaben ersetzt werden.

Per Klick auf die entsprechende Tabellenzeile (z. B Zeitsteuerung, Kindersicherung/Beachten Sie, diese Funktionen stehen nur im Access Point-Modus des Gerätes zur Verfügung.) können Sie innerhalb einer Tabelle Änderungen vornehmen. Im Bearbeitungsmodus ist die entsprechenden Tabellenzeile blau hinterlegt.

Fehlerhafte Eingaben

Eingabefehler werden entweder durch rot umrandete Rahmen oder eingeblendete Fehlermeldungen hervorgehoben.

Schaltflächen

Klicken Sie auf das Disketten-Symbol, um die Einstellungen des jeweiligen Bereiches der Weboberfläche zu speichern.

Klicken Sie auf das X-Symbol oder nutzen Sie den Menüpfad oberhalb der Schaltflächen, um den jeweiligen Bereich der Weboberfläche zu verlassen.

Klicken Sie auf das Mülleimer-Symbol, um einen Eintrag zu löschen.

Klicken Sie auf das Pfeil-Symbol, um eine Liste zu aktualisieren.

Klicken Sie auf das Auge-Symbol, um die Anzeige von Kennwörtern zwischen Klartext und *-Kette umzuschalten.

4.3 Übersicht

Der Bereich Übersicht zeigt den Status des Gerätes und die verbundenen LAN- und WLAN-Geräte an.

4.3.1 System

Informationen

Name: Gerätename

Seriennummer: Geräte-Seriennummer

Firmware-Version: Firmware-Version des Gerätes

Ethernet MAC-Adresse: MAC-Adresse des am Ethernet-Port angeschlossenen Gerätes

Gerätelaufzeit: Laufzeit des Gerätes

4.3.2 LAN

Ethernet

Anschluss 1/Anschluss 2: angegeben wird die Geschwindigkeit (10/100/1000 Mbit/s), falls ein Anschluss erkannt wurde; ansonsten erfolgt die Statusangabe „nicht verbunden“.

Anschluss 2: angegeben wird die Geschwindigkeit (10/100/1000 Mbit/s), falls ein Anschluss erkannt wurde; ansonsten erfolgt die Statusangabe „nicht verbunden“.

IPv4

Protokoll: Anzeige, ob DHCP ein- oder ausgeschaltet ist

Adresse: verwendete IPv4-Adresse

Subnetzmaske: verwendete IPv4-Netzmaske

Standard-Gateway: verwendetes IPv4-Gateway

DNS-Server: verwendeter DNSv4-Server

IPv6

Adresse/Subnetz: Zeigt die IPv6 Adresse, die das Gerät nutzt, um das Internet zu erreichen.

4.4 Assistent

Hier können Sie den Assistenten, der Sie bei der Ersteinrichtung unterstützt hat, erneut starten und den WiFi 6 Repeater 5400 für den Repeater- oder Access Point-Modus konfigurieren.

4.5 WLAN

Im Bereich WLAN nehmen Sie alle Einstellungen zu Ihrem drahtlosen Netzwerk vor.

4.5.1Status

Hier sehen Sie den aktuellen Status Ihrer WLAN-Netzwerkkonfiguration, z. B. die verbundenen WLAN-Endgeräte, die MAC-Adresse, das gewählte Frequenzband, die SSID, die Übertragungsraten sowie die Verbindungsdauer.

WLAN-Netzwerk

Kanal 100 erfordert Radanerlassung. Wenn ein Risitarangals erkannt wird, wechselt das Gerät automatisch den Kanal.

4.5.2 Repeater-Netzwerke

Dieser Menüpunkt ist nur im Repeater-Modus verfügbar.

Hier nehmen Sie alle notwendigen Einstellungen zu Ihren Repeater-Netzwerken vor.

Repeater-Modus

Repeater-Typ: „Crossband“ oder „Inband“

Primäres Frequenzband: 2,4 GHz oder 5 GHz.

Gemeinsame Einstellungen für das bestehende Netzwerk und das Repeater-Netzwerk verwenden: Wenn Sie diese Option deaktivieren, konfigurieren Sie die unten genannten Einstellungen getrennt für das bestehende Heimnetzwerk und für die durch den Repeater erzeugte Erweiterung.

Heimnetzwerk vs Repeater-Netzwerk

Anhand der folgenden Grafik soll der Unterschied der beiden Netzwerke erläutert werden:

Heimnetzwerk Repeater-Netzwerk

Abb. 5

Im Repeater-Modus gibt es zwei WLAN-Netzwerke: das bestehende Heimnetzwerk sowie das Repeater-Netzwerk.

Das Heimnetzwerk ist das Netzwerk, welches immer vom Internetzugangsgerät (WLAN-Router) ausgeht, darüber findet die Datenübertragung vom Router zum Repeater und umgekehrt statt.

Die Datenübertragung vom Repeater zum jeweiligen Endgerät und umgekehrt findet jedoch über das Repeater-Netzwerk.

Einstellungen für Heimnetzwerk und Repeater-Netzwerk

In diesem Abschnitt legen Sie den gewünschten Frequenzbandmodus fest. Der WiFi 6 Repeater 5400 unterstützt sowohl den Parallelbetrieb der WLAN-Frequenzbänder als auch deren separate Nutzung.

Bei Aktivierung der Option Gemeinsame Einstellungen für das 2,4 GHz- und das 5 GHz-Band verwenden gelten die Einstellungen des Repeater-Modus für beide Frequenzbänder.

Bei Deaktivierung der Option wird jedes Frequenzband unterschiedlich konfiguriert werden.

Netzwerkname

Im Feld Netzwerkname wählen Sie den Namen des WLAN-Netzwerkes aus.

Kennwort

Im Feld Kennwort geben Sie den Schlüssel des gewählten WLAN-Netzwerkes ein.

4.5.3WLAN-Netzwerke

i Dieser Menüpunkt ist nur im Access Point-Modus verfügbar.

Hier nehmen Sie alle notwendigen Einstellungen zu Ihrem WLAN-Netzwerk vor.

WEAN / WLAN-Netzwerke

WLAN-Netzwerkmodus

gleiche Erstellungen

2.4 GHz + 5 GHz

Netzwerkname 2,4 + 5 GHz: devio-024

2,4-GHz-Kanal: Automatisch (alle Kanale)

5-GHe-Kanal: Automatisch (alle Kanäle)

Netzwerkname (SSID) verbergen

Verschüsselung Xöne WPA/WPA2 WPA2 WPA2/WPA3 WPA3

Der WiFi 6 Repeater 5400 unterstützt sowohl den Parallelbetrieb der WLAN-Frequenzbänder als auch deren separate Nutzung.

Im Feld WLAN-Netzwerkmodus legen Sie Ihre bevorzugte Einstellung, indem Sie auf das jeweilige Feld klicken:

• 2,4 GHz + 5 GHz – beide Frequenzbänder werden genutzt
• 2,4 GHz – nur das 2,4-GHz-Frequenzband wird genutzt
• 5 GHz – nur das 5-GHz-Frequenzband wird genutzt
• aus – wenn gewünscht, schalten Sie den WLAN-Teil hier vollständig aus.

Denken Sie daran, dass Sie nach dem Speichern dieser Einstellung auch selbst von einer bestehenden Funkverbindung zum WiFi 6 Repeater 5400 getrennt werden. Konfigurieren Sie das Gerät in diesem Fall über Ethernet.

Netzwerkname

Der Netzwerkname (SSID) legt den Namen Ihres Funknetzwerks fest. Sie können diesen Namen beim Einwählen ins WLAN sehen und so das korrekte WLAN-Netzwerk identifizieren.

Kanäle

Im Frequenzbereich von 2,4 GHz stehen 13 Kanäle zur Verfügung. Die empfohlenen Kanäle für Europa sind Kanäle 1, 6 und 11. Damit überschneiden sich die Frequenzbereiche der Kanäle nicht und Verbindungsprobleme bleiben aus.

Im Frequenzbereich von 5 GHz stehen 19 Kanäle zur Verfügung.

Die Standardeinstellung der Kanalwahl ist Automatisch. Der WiFi 6 Repeater 5400 führt in dieser Einstellung regelmäßig und selbstständig die Kanalwahl durch. D. h., meldet sich die letzte verbundene Station ab, wird sofort ein geeigneter Kanal gesucht. Sind keine Stationen verbunden, führt das Gerät die automatische Kanalwahl alle 15 Minuten durch.

Es gilt zu beachten, dass angeschlossene Geräte das erhöhte Frequenzband von 5 GHz ebenfalls unterstützen müssen. Ab Kanal 52 aufwärts gelangen Sie in den Radarbereich. Bei der ersten Einwahl startet automatisch eine Radar-Detektionsphase (DFS), innerhalb derer der

WiFi 6 Repeater 5400 über WLAN nicht erreichbar ist. Dies kann bis zu 10 Minuten dauern.

Im Feld Kanal können Sie manuell einen 2,4 GHz- und 5-GHz-Kanal auswählen. Wenn Sie sich nicht sicher sind, welche Funkkanäle von in der Nähe befindlichen Geräten genutzt werden, wählen Sie die Option Automatisch aus.

SSID verbergen

Die SSID legt den Namen Ihres Funknetzwerks fest. Sie können diesen Namen beim Einwählen ins WLAN sehen und so das korrekte Teilnetzwerk identifizieren.

Ist die Option SSID verbergen deaktiviert, ist Ihr Funknetzwerkname sichtbar. Ist diese Option aktiviert, müssen potentielle Netzwerkteilnehmer die exakte SSID kennen und manuell eingeben, um eine Verbindung aufbauen zu können.

Einige WLAN-Endgeräte haben Schwierigkeiten, sich mit unsichtbaren Funknetzwerken zu verbinden. Sollte das Verbinden mit einer versteckten SSID Probleme bereiten, sollten Sie zunächst versuchen, die Verbindung bei sichtbarer SSID aufzubauen und diese erst anschließend zu verstecken.

Sicherheit

Zur Sicherung der Datenübertragung in Ihrem Funknetzwerk steht der Sicherheitsstandard WPA/WPA2/WPA3 (Wi-Fi Protected Access) zur Verfügung. Dieses Verfahren erlaubt individuelle Schlüssel aus Buchstaben und Zahlen und die dargestellten Sonderzeichen mit einer Länge von bis zu 63 Zeichen. Dieser kann von Ihnen einfach über die Tastatur in das Feld Schlüssel eingegeben werden.

Bei aktiviertem Verschlüsselungsstandard WPA3 ist die WPS-Funktion aus technischen Gründen nicht verwendbar.

Mehr Informationen dazu finden Sie im Kapitel 4.5.8 Wi-Fi Protected Setup (WPS).

4.5.4 Gastnetzwerk

Dieser Menüpunkt ist nur im Access Point-Modus verfügbar.

Wenn Sie Freunden oder Bekannten, die bei Ihnen zu Besuch sind, einen Internetzugang bieten, aber nicht gleich das Kennwort für Ihr WLAN verraten möchten, dann können Sie neben dem Haupt-Internetzugang einen getrennten Gastzugang mit eigenem Netzwerknamen, Zeitlimit und WLAN-Kennwort einrichten. Über diesen kann Ihr Besuch

dann im Internet surfen, ohne dass er Zugang zu Ihrem lokalen Netzwerk hat.

Um einen Gastzugang einzurichten, schalten Sie die Option Einschalten ein.

Der Gastzugang verfügt über eine Abschaltautomatik, die das Gastnetzwerk nach Ablauf eines ausgewählten Zeitraumes automatisch deaktiviert.

Mit der Option Einschalten aktivieren Sie die Abschaltautomatik.

In der Home Network App können Sie den Gastzugang ebenfalls über den Taster Gastzugang ein- bzw. ausschalten.

Frequenzband

Im Feld Frequenzband wählen Sie den von Ihnen genutzten Frequenzbandmodus aus (siehe Kapitel WLAN-Netzwerkmodus).

Netzwerkname

Im Feld Netzwerkname legen Sie den Namen des Gastnetzwerkes fest.

Schlüssel

Auch den Gastzugang sollten Sie verschlüsseln, um zu vermeiden, dass darüber jeder in Funkreichweite in Ihr Netzwerk eindringen und z. B. Ihre Internetverbindung mitnutzen kann. Zur Verfügung steht hier der Sicherheitsstandard WPA/WPA2/WPA3 (Wi-Fi Protected Access).

Dieses Verfahren erlaubt individuelle Schlüssel aus Buchstaben und Zahlen mit einer Länge von bis zu 63 Zeichen. Dieser kann von Ihnen einfach über die Tastatur eingegeben werden.

Geben Sie dazu eine entsprechende Anzahl von Zeichen in das Feld Kennwort ein.

Bei aktiviertem Verschlüsselungsstandard WPA3 ist die WPS-Funktion aus technischen Gründen nicht verwendbar.

Mehr Informationen dazu finden Sie im Kapitel 4.5.8 Wi-Fi Protected Setup (WPS).

QR-Code

Mit dem QR-Code können Sie die Verbindung zum Gastnetzwerk bequem für Mobilgeräte einrichten. Beim Scannen des Codes werden die Verschlüsselungseinstellungen des Gastnetzwerks automatisch auf das jeweilige Mobilgerät übertragen. Der QR-Code ist nur sichtbar, wenn das Gastnetzwerk eingeschaltet ist.

4.5.5Mesh-WLAN

Mesh

Alle WLAN-Adapter der devolo Magic-Serie sowie der WiFi 6 Repeater 5400, bieten Mesh-WLAN, also völlig neue und verbesserte WLAN-Funktionen:

Mit Fast Roaming (IEEE 802.11r) wird die Anmeldung eines WLAN-Endgerätes, wie z. B. Smartphones oder Tablets, beim Wechsel in

einen anderen WLAN-Hotspot beschleunigt. Das ist gerade dann wichtig, wenn Nutzer sich mit ihren Mobilgeräten im Haus bewegen.

Die Funktion Fast Roaming ist nicht mit jedem WLAN-Endgerät kompatibel. Sollte es bei einem Ihrer Geräte zu Verbindungsproblemen kommen, dann deaktivieren Sie bitte diese Option.

Im Auslieferungszustand des WiFi 6 Repeater 5400 ist Fast Roamir standardmäßig ausgeschaltet.

Mit der Funktion Airtime Fairness werden schnelle WLAN-Endgeräte bevorzugt behandelt. Ältere Geräte, die beispielsweise für einen Download viel Zeit benötigen, bremsen deshalb das WLAN nicht mehr aus.
Das integrierte Bandsteering sorgt dafür, dass alle WLAN-Endgeräte automatisch auf das optimale Frequenzband (2,4- und 5-GHz-Frequenzband) wechseln, um immer die beste I, WLAN-Verbindung zu nutzen.

Mit der Option Einschalten aktivieren Sie die Mesh-Funktion.

Im Auslieferungszustand des WiFi 6 Repeater 5400 ist Mesh standardmäßig eingeschaltet.

den WPS-Taster des Gerätes, dessen WLAN-Zugangsdaten (SSID und WLAN-Passwort) übernommen werden sollen.

Mesh-WLAN

Mesh-Funktionsaktik optimiert ihr WLAN-Network und macht es besser nutzbar für mobile WLAN-Geräte. Ruaming behält das Problem mit fest hängenderi WLAN-Gerätes. AP Steering, Band Steering und Dynamic Frequency Selection ermöglichen problemlärn WLAN-Zugang auch für zwei WLAN-Geräte. Airline Farmus optimiert die Bandbrasse in Networking mit WLAN WLAN-Geräte.

Eichschaften

Funktionen

Mitats WLAN Clone können Sie die WLAN-Zugangsalinen (Netanerklame und WLAN-Kennwert) eines anderen WLAN-Access Points für dieses Gerät automatisch übernehmen. Dazu starten Sie den Kaufigurationssorgung und drücken anschließend den WPS-Taster des Gesäts, dessen WLAN-Zugangsalinen (SSID und WLAN-Kennwert) übernommen werden sollen.

WiFi Clone

WiFi Clone ermöglicht es, die WLAN-Konfigurationsdaten eines vorhandenen WLAN-Access Points (z. B. Ihr WLAN-Router) einfach auf alle WLAN-Zugangspunkte zu übertragen (Single SSID). Sie starten den Vorgang mit der Option Konfiguration starten und drücken anschließend

4.5.6 Zeitsteuerung

Dieser Menüpunkt ist nur im Access Point-Modus verfügbar.

Im Bereich Zeitsteuerung legen Sie fest wann bzw. ob Ihr Funknetzwerk ein- bzw. ausgeschaltet ist.

WLAN-Zeitsteuerung einschalten

Um die Zeitsteuerung nutzen zu können, aktivieren Sie die Option Einschalten.

Konfiguration

Pro Wochentag können Sie mehrere Zeiträume definieren, in denen Ihr Funknetzwerk eingeschaltet ist. Die Zeitsteuerung schaltet das Funknetzwerk daraufhin automatisch an bzw. aus.

Automatische Verbindungstrennung

Wenn Sie die Option Automatische Verbindungstrennung einschalten, wird das Funknetzwerk erst ausgeschaltet, wenn das letzte WLAN-Endgerät sich abgemeldet hat.

Manuelles Ein- bzw. Ausschalten am Gerät (per Schaltfläche) hat immer Vorrang vor der automatischen Zeitsteuerung. Die eingestellte Zeitsteuerung greift dann automatisch wieder beim nächsten definierten Zeitraum.

4.5.7 Kindersicherung

Dieser Menüpunkt ist nur im Access Point-Modus verfügbar.

Mit dieser Funktion reglementieren Sie den WLAN-Zugang für bestimmte Geräte zeitlich. Um z. B. Ihre Kinder vor übermäßigem Internetkonsum zu schützen, können Sie hier festlegen, wie lange Ihre Kinder pro Tag das WLAN nutzen dürfen. Um die Kindersicherung einsetzen zu können, ist eine Synchronisation mit einem Zeitserver (im Internet) notwendig. Dazu muss der Zeitserver (System → Verwaltung → Zeitserver (NTP) des devolo WiFi 6 Repeater 5400 aktiviert sein eine aktive Internetverbindung bestehen.

Der Zeitserver europe.pool.ntp.org ist standardmäßig aktiviert. Mehr Informationen dazu finden Sie im Kapitel 4.7.2 Verwaltung.

Wenn Sie ein Zeitkontingent (Nutzungsdauer in Stunden) oder einen Zeitraum (aktiv von bis) einrichten möchten, aktivieren Sie die Option Einschalten. Geben Sie nun die MAC-Adressen der Geräte ein, für die Sie die Kindersicherung einrichten möchten.

Unter Art legen Sie entweder ein Zeitkontingent (Zeitlimit) oder einen Zeitraum fest, in dem eingetragene MAC-Adressen Zugang zum Internet erhalten sollen. Wählen Sie unter Intervall auswählen den gewünschten Zeitrahmen.

Zeitkontingent einstellen

Unter Zeitkontingent lässt sich das Zeitlimit auswählen.

Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol.

Zeitraum einstellen

Unter Zeitraum lässt sich der gewünschte Zeitraum auswählen. Nach der Eingabe des Intervalls geben Sie die gewünschte Start- und Endzeit im Stunden- und Minutenformat ein.

Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol.

Wenn Sie ein Zeitkontingent (Zeitlimit) oder einen Zeitraum aus der Liste löschen möchten, klicken/tippen Sie auf das Mülleimer-Symbol.

4.5.8 Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) ist ein von der internationalen Wi-Fi Alliance entwickelter Verschlüsselungsstandard zur einfachen und schnellen Einrichtung eines sicheren Funknetzwerks. Die Sicherheitsschlüssel der jeweiligen WLAN-Geräte werden dabei automatisch und dauerhaft an die andere(n) WLAN-Station(en) des Funknetzwerks übermittelt.

WPS-Verschlüsselung einschalten

Um die WPS-Verschlüsselung nutzen zu können, aktivieren Sie die Option Einschalten.

Es gibt zwei verschiedene Varianten zur Übermittlung dieser Sicherheitsschlüssel:

WPS mittels WPS-Pushbutton

1 Starten Sie den Verschlüsselungsvorgang am WiFi 6 Repeater 5400, indem Sie

○ entweder den Add-Taster an der Seite des Gerätes oder
○ auf der Benutzeroberfläche unter WLAN → WPS-Pushbutton die entsprechende Schaltfläche Start drücken.

② Anschließend drücken Sie entweder den WPS-Taster des hinzuzufügenden WLAN-Gerätes oder aktivieren den WPS-Mechanismus in den

WLAN-Einstellungen des WLAN-Gerätes. Die Geräte tauschen nun die Sicherheitsschlüssel gegenseitig aus und bauen eine gesicherte WLAN-Verbindung auf. Die Status-LED auf der Vorderseite zeigt den Synchronisationsvorgang durch Blinken an.

WPS mittels PIN

Um WLAN-Endgeräte in Ihrem Funknetzwerk mittels PIN-Variante sicher miteinander zu verbinden, geben Sie auf der Weboberfläche unter WLAN → WPS → WPS-PIN den von Ihrem Android-Smartphone oder -Tablet generierten WPS-PIN ein und starten den Verschlüsselungsvorgang, indem Sie die entsprechende Schaltfläche Start drücken.

Die Nutzung des WPS-Verfahrens impliziert die Verwendung des Verschlüsselungsvarianten WPA/WPA2 oder WPA2 oder WPA3/WPA2.

Bei aktiviertem Verschlüsselungsstandard WPA3 ist die WPS-Funktion aus technischen Gründen nicht verwendbar.

Mehr Informationen zu den Verschlüsselungsvarianten finden Sie im Kapitel 4.5.3 WLAN-Netzwerke.

Beachten Sie daher die folgenden automatischen Einstellungen:

• ist vorab unter WLAN → WLAN-Netzwerke die Option keine Verschlüsselung ausgewählt, wird automatisch WPA2 gesetzt. Das neu generierte Kennwort wird unter WLAN → WLAN-Netzwerke im Feld Schlüssel angezeigt.
• ist vorab unter WLAN → WLAN-Netzwerke die Option WPA/WPA2 ausgewählt, bleibt diese Einstellung mit dem zuvor vergebenen Kennwort erhalten.

4.5.9 Nachbarnetzwerke

Im Bereich Nachbarnetzwerke werden sichtbare Funknetzwerke in Ihrer Umgebung angezeigt.

4.6 LAN

Im Bereich LAN nehmen Sie Netzwerkeinstellungen vor.

4.6.1 Status

Hier sehen Sie den aktuellen LAN-Status des WiFi 6 Repeater 5400. Im Bereich Ethernet wird die Verbindungsgeschwindigkeit der an den Netzwerkanschlüssen Anschluss 1/Anschluss 2 angeschlossenen Netzwerkgeräte (z. B. PC, NAS etc.) angezeigt.

IPv4/IPv6

Abhängig davon, wie der WiFi 6 Repeater 5400 mit dem Internet verbunden ist (IPv4 oder IPv6), werden aktuelle Netzwerkinformationen wie Adresse, Subnetzmaske, Standard-Gateway und DNS-Server angezeigt.

LAN / Status

Ethernet

Anschluss 1:	1000 Mbit/s
Anschluss 2:	Nicht verbunden
MAC-Adresse:	88:FC:A6:0F:4S:B2

IPv4

Protokoll:	DHCP
Adresse:	192.168.178.22
Subnetzmaske:	255.255.255.0
Standard-Gateway:	192.168.178.1
DNS-Server:	192.168.178.1

IPv6

Adresse:	2003:e9:df17:5500:8afc:a6ff:fe0f:45b2
Subnetzmaske:	64

4.6.2IPv4/IPv6-Konfiguration

Im Auslieferungszustand ist nur die Option Netzwerkeinstellungen von einem DHCP-Server beziehen für IPv4 aktiviert, d. h. dass die IPv4-Adresse automatisch von einem DHCP-Server bezogen wird. Die aktuell zugewiesenen Netzwerkdaten sind (ausgegraut) sichtbar.

Ist bereits ein DHCP-Server zur Vergabe von IP-Adressen im Netzwerk vorhanden (z. B. Ihr Internetrouter), sollten Sie die Option Netzwerkeinstellungen von einem DHCP-Server beziehen für IPv4 aktiviert lassen, damit der devolo WiFi 6 Repeater 5400 automatisch Adresse von diesem erhält.

Wenn Sie eine statische IP-Adresse vergeben möchten, nehmen Sie für die Felder Adresse, Subnetzmaske, Standard-Gateway und DNS-Server entsprechend Einträge vor.

Bestätigen Sie Ihre Einstellungen mit einem Klick auf das Disketten-Symbol.

IPv6-Konfiguration

Adresse: Zeigt die globale IPv6-Adresse an, die das Gerät nutzt, um das Internet zu erreichen.

Subnetzmaske (Präfix): Zeigt die Länge des Präfix in Bit an. Als Präfix bezeichnet man die vorderen Bit der IPv6-Adresse.

Beispiel: 2a00:fe0:313:25:f606:8dff:fe4f:6aee mit Präfix 64 bedeutet, dass das Präfix hier 2a00:fe0:313:25 ist.

eine

4.7 System

Im Bereich System regeln Sie Einstellungen zur Sicherheit sowie andere Gerätefunktionen des Adapters.

4.7.1Status

Hier können Informationen zum Adapter eingesehen werden: aktuelles Datum und Uhrzeit, die Zeitzone, MAC-Adresse des Adapters, Status der WLAN- und Status-LED sowie des Bedientasters.

4.7.2 Verwaltung

In den Systeminformationen können in den Feldern Gerätename (Hostname) und Gerätestandort benutzerdefinierte Namen eingegeben werden. Beide Informationen sind besonders hilfreich, wenn im Netzwerk mehrere devolo Geräte verwendet und diese identifiziert werden sollen.

Unter Zugriffskennwort ändern kann ein Login-Kennwort für den Zugriff auf die Weboberfläche gesetzt werden.

Im Auslieferungszustand des WiFi 6 Repeater 5400 ist die eingebaute Weboberfläche nicht durch ein Kennwort geschützt. Sie sollten nach der Installation des WiFi 6 Repeater 5400 diesen Schutz durch Vergabe eines Kennwortes aktivieren, um den Zugriff durch Dritte auszuschließen.

Geben Sie dazu zweimal das gewünschte neue Kennwort ein. Die Weboberfläche ist nun durch Ihr individuelles Kennwort vor unbefugtem Zugriff geschützt!

In den LED-Einstellungen kann die LED-Statusanzeige der WLAN-LED deaktiviert werden.

Ein Fehlerzustand wird dennoch durch entsprechendes Blinkverhalten angezeigt.

Sie können den Bedientaster am Adapter komplett deaktivieren, um sich vor möglichen Veränderungen zu schützen. Deaktivieren Sie einfach die Option Einschalten WLAN-Taster (Add-Taster).

Der Bedientaster ist im Auslieferungszustand des devolo WiFi 6 Repeater 5400 aktiviert.

LED-Einstellungen

Wahlen Sie das LED-Verhalten aus.

WLAN-LED:

Einstellungen für die Bedientaster

Aktivieren oder deaktivieren Sie die Funktion der Bedientaster am Gerät.

Einschalten WLAN-Taster

Unter Zeitzone kann die aktuelle Zeitzone, z. B. Europa/Berlin ausgewählt werden. Mit der Option Zeitserver (NTP) kann ein Zeitserver festgelegt werden. Ein Zeitserver ist ein Server im Internet, dessen Aufgabe darin besteht die genaue Uhrzeit zu liefern. Die meisten Zeitserver sind an eine Funkuhr gekoppelt. Wählen Sie Ihre Zeitzone und den Zeitserver, der devolo WiFi 6 Repeater 5400 schaltet automatisch auf Sommer- und Winterzeit um.

4.7.3 Konfiguration

Gerätekonfiguration speichern

Um die aktive Konfiguration als Datei auf Ihrem Computer zu speichern, wählen Sie die entsprechende Schaltfläche im Bereich System →

Konfiguration → Gerätekonfiguration als Datei speichern. Der Download der aktuellen Gerätekonfiguration startet.

Gerätekonfiguration wiederherstellen

Eine bestehende Konfigurationsdatei kann im Bereich System → Konfiguration → Gerätekonfiguration als Datei wiederherstellen an den devolo WiFi 6 Repeater 5400 gesendet und dort aktiviert werden. Wählen Sie eine geeignete Datei über die Schaltfläche Datei auswählen ... aus und starten Sie den Vorgang mit einem Klick auf die Schaltfläche Wiederherstellen.

Auslieferungszustand

Im Bereich System → Konfiguration → Auslieferungszustand wird der WiFi 6 Repeater 5400 mit der Zurücksetzen wieder in den ursprünglichen Auslieferungszustand versetzt.

Ihre persönlichen WLAN- als auch Repeater-Einstellungen gehen dabei verloren. Zuletzt vergebene Kennwörter für den WiFi 6 Repeater 5400 werden ebenfalls zurückgesetzt.

Alle aktiven Konfigurationseinstellungen lassen sich zu Sicherungszwecken auf Ihren Computer übertragen, dort als Datei ablegen und wieder in den WiFi 6 Repeater 5400 laden. Auf diese Weise können Sie beispielsweise Konfigurationen für unterschiedliche Netzwerkumgebungen erzeugen, mit denen Sie das Gerät schnell und einfach einrichten können.

Neu starten

Um den WiFi 6 Repeater 5400 neu zu starten, wählen Sie im Bereich System → Konfiguration → Neu starten die Schaltfläche Neu starten aus.

4.7.4 Firmware

Die Firmware des WiFi 6 Repeater 5400 enthält die Software zum Betrieb des Geräts. Bei Bedarf bietet devolo im Internet neue Versionen als Datei zum Download an, beispielsweise um bestehende Funktionen anzupassen.

Aktuelle Firmware

Die derzeit installierte Firmware des WiFi 6 Repeater 5400 wird hier angezeigt.

Firmware automatisch suchen und aktualisieren

Der WiFi 6 Repeater 5400 kann auch automatisch nach einer aktuellen Firmware suchen. Aktivieren

Sie dazu die Option Regelmäßig prüfen, ob aktualisierte Firmware verfügbar ist.

Der WiFi 6 Repeater 5400 informiert Sie, sobald eine neue Firmware-Version vorliegt. Die Option ist standardmäßig aktiviert.

Mit der Option Aktualisierte Firmware automatisch einspielen installiert der

WiFi 6 Repeater 5400 die zuvor gefundene Firmware automatisch.

Die Installation der aktualisierten Firmware kann bis zu 5 Minuten dauern.

Stellen Sie sicher, dass der Aktualisierungsvorgang nicht unterbrochen wird.

Aktualisierte Firmware herunterladen

Haben Sie von der devolo-Internetseite eine aktualisierte Firmware-Datei für den WiFi 6 Repeater 5400 auf Ihren Computer heruntergeladen, gehen Sie in den Bereich System → Firmware → Firmware-Aktualisierung. Klicken Sie auf Firmware-Datei suchen... und wählen die heruntergeladene Datei aus.

2 Bestätigen Sie den Aktualisierungsvorgang mit Hochladen. Nach der erfolgreichen Aktualisierung der Firmware wird der

WiFi 6 Repeater 5400 automatisch gestartet.

Stellen Sie sicher, dass der Aktualisierungsvorgang nicht unterbrochen wird.

4.7.5 Config Sync

Dieser Menüpunkt ist nur im Access Point-Modus verfügbar.

Config Sync ermöglicht eine über das gesamte Netzwerk einheitliche Konfiguration der devolo Geräte. Dazu gehören z. B. die folgenden Einstellungen:

WLAN-Netzwerk

Gastnetzwerk

Mesh WLAN

- Zeitsteuerung- und Zeitservereinstellungen.

Um Config Sync einzuschalten, aktivieren Sie die Option Einschalten.

Beachten Sie bitte, dass immer im ganzen Netzwerk das WLAN ein- bzw. ausgeschaltet wird. Beenden Sie daher zuerst Config Sync auf dem Gerät, welches Sie separat konfigurieren oder schalten möchten.

5 Anhang

5.1 Technische Daten

WLAN-Verschlüsselung	WPA/WPA2/WPA3 Personal
Geräte-Anschluss 2x Ethernet RJ45 (Gigabit)
Leistungsaufnahme Maximal: 13/5,7 W/ATypisch: ~8,7/5,7 W/A
Spannungsversorgung	intern196-250 V AC50 Hz
Temperatur (Lager/Betrieb)	-25°C bis 70 °C / 0°C bis 40°C
Abmessungen (in mm, ohne Stecker)	115 x 37 x 140mm (HxBxT)
Umgebungsbedingungen	10-90% Luftfeuchtigkeit, nicht kondensierend
Zulassungen CE

Die vollständigen technischen Daten finden Sie im Internet unter www.devolo.de

5.2 Frequenzbereich und Sendeleistung

Technische Angaben im 5-GHz-Frequenzband

Frequenzbereich 5 GHz
IEEE-Standard 802.1	a/h802.11 n802.11 ac802.11 ax
Frequenzbereich Indoor	5150 – 5350 MHz*
Frequenzbereich Indoor & Outdoor	5150 – 5725 MHz(802.11 a/h, n)5150 – 5350 MHz /5470 – 5725 MHz(802.11 ac)5150 – 5350 MHz /5470 – 5725 MHz(802.11 ax)
Kanalbandbreite 20	MHz (802.11 a/h)20 MHz, 40 MHz (802.11 n)20 MHz, 40 MHz, 80 MHz,160 MHz (802.11 ac)20 MHz, 40 MHz, 80 MHz,160 MHz (802.11 ax)

Frequenzbereich 5 GHz
Max. Sendeleistung Indoor (EiRP)	200 mW (Kanal 36 – 64) / 23 dBm
Max. Sendeleistung	1.000 mW (Kanal 100 – 140) / 30 dBm

*WLAN-Verbindungen im 5-GHz-Band von 5,15 bis 5,35 GHz sind ausschließlich für den Betrieb innerhalb geschlossener Räume bestimmt.

Diese Beschränkung/Anforderung gilt in den folgenden Ländern:

AT

BE

BG

CH

CY

CZ

DE

DK

EE

EL

ES

FI

FR

HR

HU

IE

IS

IT

LI

LT

LU

LV

MT

NL

NO

PL

PT

RD

SE

SI

SK

UK

Technische Angaben im 2,4-GHz-Frequenzband

Frequenzbereich 2,4 GHz
IEEE-Standard 802.1	1 b802.11 g802.11 n802.11 ax
Frequenzbereich Indoor	-
Frequenzbereich Indoor & Outdoor	2399,5 – 2484,5 MHz

55 Anhang

Frequenzbereich 2,4 GHz
Kanalbandbreite 20	MHz (802.11 b/g)20 MHz, 40 MHz (802.11 n)20 MHz, 40 MHz (802.11 ax)
Max. Sendeleistung Indoor (EiRP)	100 mW / 20 dBm
Max. Sendeleistung	100 mW / 20 dBm

5.3 Kanäle und Trägerfrequenzen

Kanäle und Frequenzen im 5-GHz-Band

Kanal Trägerfrequenz
36 5180 MHz
40 5200 MHz
44 5220 MHz
48 5240 MHz
52 5260 MHz
56 5280 MHz
60 5300 MHz
64 5320 MHz
100 5500 MHz
104 5520 MHz
108 5540 MHz
112 5560 MHz
116 5580 MHz
120 5600 MHz
124 5620 MHz
128 5600 MHz
132 5660 MHz
136 5680 MHz
140 5700 MHz

Kanäle und Frequenzen im 2,4-GHz-Band

Kanal Trägerfrequenz
1 2412 MHz
2 2417 MHz
3 2422 MHz
4 2427 MHz
5 2432 MHz
6 2437 MHz
7 2442 MHz
8 2447 MHz
9 2452 MHz
10 2457 MHz
11 2462 MHz
12 2467 MHz
13 2472 MHz

5.4 Entsorgung von Altgeräten

Anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem:

Das Symbol des durchgestrichenen Müll- eimers auf dem Gerät bedeutet, dass es sich bei diesem Produkt um ein elektrisches bzw. elektronisches Gerät im Anwendungsbereich des deutschen Elektrogesetzes (bzw. WEEE-Richtlinie) handelt. Derartig gekennzeichnete Altgeräte dürfen nicht im Hausmüll entsorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre Stadt- oder Gemeindeverwaltung.

5.5 Allgemeine Garantiebedingungen

Wenden Sie sich bei einem Defekt innerhalb der Garantiezeit bitte an die Service Hotline. Die vollständigen Garantiebedingungen finden Sie auf unserer Webseite www.devolo.de/support. Eine Annahme Ihres Gerätes ohne RMA-Nummer sowie eine Annahme unfrei eingesandter Sendungen ist nicht möglich!

Index

A

Access Point-Modus 24

Adapterausstattung 14

Auslieferungszustand 20, 29

B

Bedientaster 50

Bestimmungsgemäßer Gebrauch 8

C

CE 8

Config Sync 52

Konfiguration als Repeater 24

L

LAN (Ethernet-Anschlüsse) 20

LED 16

LED-Statusanzeige 14

Lieferumfang 21

Login-Kennwort 31

R

Repeater-Modus 24

Repeater-Netzwerk 36

Reset 14, 20

Reset-Taster 29

S

Sicherheitshinweise 9

SSID 39

Systemvoraussetzungen 21

V

Verwendete Symbole 6

W

WLAN-Antenne 20

WLAN-Kontrollleuchte 16

WPA/WPA2/WPA3 40

Z

Zeitserver 50

devolo WiFi 6 Repeater 5400

Rufen Sie an Ihrem Endgerät mit einem Browser die Adresse http://2.2.2.1 auf.

3.2 Systeemvereisten

Configuration
Modus	Repeater
Scott	Cross-band
Thuisnetwerk
2,4GHz
Netzwerknorm	Netzwerkg_2021
Signal	Ullsterkabel
5 GHz
Netzwerknorm	Netzwerkg_2021

WiFi

Netwerk van de Repeater
2,4 GHz
Actueel zendikursaat:	1
Netwerkraken:	Netzweig_2021
Verbonden WiFi-Apparaten:	0
5 GHz
Actueel zendikursaat:	40
Netwerkraken:	Netzweig_2021
Verbonden WiFi-Apparaten:	1

4.4 Assistent

Automatisch verbinding verbreken

5.1 Technische gegevens

Technische gegevens in 5 GHz frequentieband

Frequentiebereik 5	GHz
IEEE-standaard 802.1	1 a/h802.11 n802.11 ac802.11 ax
Frequentiebereik in-door	5150 – 5350 MHz
Frequentiebereik in-door & outdoor	5150 – 5725 MHz(802.11 a/h, n)5150 – 5350 MHz /5470 – 5725 MHz(802.11 ac)5150 – 5350 MHz /5470 – 5725 MHz(802.11 ax)
Kanaalbandbreedte	20 MHz (802.11 a/h)20 MHz, 40 MHz (802.11 n)20 MHz, 40 MHz, 80 MHz,160 MHz (802.11 ac)20 MHz, 40 MHz, 80 MHz,160 MHz (802.11 ax)
Max. zendvermo-gen indoor (EiRP)	200 mW (Kanaal 36 – 64) / 23 dBm
Max. zendvermo-gen	1000 mW (Kanaal 100 – 140) / 30 dBm

Technische gegevens in 2,4 GHz frequentie-band

Frequentiebereik 2,4 GHz
IEEE-standaard 802.1	1 b802.11 g802.11 n802.11 ax
Frequentiebereik in-door	-
Frequentiebereik in-door & outdoor	2399.5 – 2484.5 MHz

Frequentiebereik 2,4 GHz
Kanaalbandbreedte	20 MHz (802.11 b/g)20 MHz, 40 MHz (802.11 n)20 MHz, 40 MHz (802.11 ax)
Max. zendvermo-gen	100 mW / 20 dBm

5.3 Zendkanalen en dragerfrequenties

Zendkanalen en frequenties in de 5 GHz band

Kanaal Dragerfrequentie
36 5180 MHz
40 5200 MHz
44 5220 MHz
48 5240 MHz
52 5260 MHz
56 5280 MHz
60 5300 MHz
64 5320 MHz
100 5500 MHz
104 5520 MHz

53 Bijlage

Kanaal Dragerfrequentie

108 5540 MHz

112 5560 MHz

116 5580 MHz

120 5600 MHz

124 5620 MHz

128 5600 MHz

132 5660 MHz

136 5680 MHz

140 5700 MHz

Kanaal Dragerfrequentie
9 2452 MHz
10 2457 MHz
11 2462 MHz
12 2467 MHz
13 2472 MHz

Zendkanalen en frequenties in de 2,4 GHz band

Kanaal Dragerfrequentie
1 2412 MHz
2 2417 MHz
3 2422 MHz
4 2427 MHz
5 2432 MHz
6 2437 MHz
7 2442 MHz
8 2447 MHz
