WiFi 6 Repeater 5400 - Wifi répéteur DEVOLO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Répéteur WiFi
Norme WiFi	WiFi 6 (802.11ax)
Débit maximum	5400 Mbps
Bandes de fréquence	2,4 GHz et 5 GHz
Ports Ethernet	1 port Gigabit Ethernet
Installation	Installation facile via l'application Devolo ou WPS
Compatibilité	Compatible avec tous les routeurs WiFi
Fonctionnalités de sécurité	WPA3, WPA2, WEP
Dimensions	Dimensions compactes pour un placement facile
Consommation d'énergie	Faible consommation d'énergie
Garantie	2 ans

FOIRE AUX QUESTIONS - WiFi 6 Repeater 5400 DEVOLO

Comment installer le DEVOLO WiFi 6 Repeater 5400 ?

Pour installer le DEVOLO WiFi 6 Repeater 5400, branchez-le sur une prise de courant près de votre routeur. Utilisez l'application DEVOLO ou le bouton WPS de votre routeur pour le connecter au réseau WiFi.

Comment réinitialiser le DEVOLO WiFi 6 Repeater 5400 ?

Pour réinitialiser le répéteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les LED clignotent.

Pourquoi mon DEVOLO WiFi 6 Repeater 5400 ne se connecte-t-il pas au réseau ?

Vérifiez que le répéteur est à portée de votre routeur et que votre réseau WiFi fonctionne correctement. Assurez-vous également que vous utilisez le bon mot de passe pour vous connecter.

Comment améliorer la vitesse de mon DEVOLO WiFi 6 Repeater 5400 ?

Pour améliorer la vitesse, placez le répéteur dans un endroit central entre votre routeur et la zone où vous souhaitez avoir le WiFi. Évitez les obstacles comme les murs épais ou les appareils électroniques.

Le DEVOLO WiFi 6 Repeater 5400 est-il compatible avec tous les routeurs ?

Oui, le DEVOLO WiFi 6 Repeater 5400 est compatible avec la plupart des routeurs WiFi, y compris ceux qui utilisent les normes 802.11a/b/g/n/ac.

Puis-je utiliser plusieurs DEVOLO WiFi 6 Repeaters ensemble ?

Oui, vous pouvez utiliser plusieurs répéteurs DEVOLO pour étendre la couverture de votre réseau WiFi, mais assurez-vous qu'ils ne se chevauchent pas trop pour éviter des interférences.

Comment vérifier si mon DEVOLO WiFi 6 Repeater 5400 fonctionne correctement ?

Vérifiez les LED sur le répéteur. Une lumière verte signifie que le répéteur fonctionne correctement, tandis qu'une lumière rouge indique un problème de connexion.

Comment mettre à jour le firmware de mon DEVOLO WiFi 6 Repeater 5400 ?

Pour mettre à jour le firmware, connectez-vous à l'interface web du répéteur via votre navigateur et recherchez les mises à jour dans les paramètres.

Mon DEVOLO WiFi 6 Repeater 5400 chauffe-t-il trop ?

Il est normal que le répéteur chauffe légèrement pendant son fonctionnement. Assurez-vous qu'il est bien ventilé et ne bloquez pas les évents.

Puis-je utiliser mon DEVOLO WiFi 6 Repeater 5400 à l'extérieur ?

Non, le DEVOLO WiFi 6 Repeater 5400 est conçu pour une utilisation intérieure uniquement. Ne l'exposez pas à des conditions météorologiques extrêmes.

MODE D'EMPLOI WiFi 6 Repeater 5400 DEVOLO

38, 39 WiFi_6_Repeater_5400.book Seite 2 Dienstag, 31. Mai 2022 6:26 18devolo WiFi 6 Repeater 5400 WiFi_6_Repeater_5400.book Seite 2 Freitag, 3. Juni 2022 10:43 10© 2022 devolo AG Aachen (Germany) La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques. Marques Android

est une marque déposée de Open Handset Alliance. Linux

est une marque déposée de Linus Torvalds. Ubuntu

est une marque déposée de Canonical Ltd. Mac

sont des marques déposées de Apple Computer, Inc. iPhone

sont des marques déposées de Apple Computer, Inc Windows

sont des marques déposées de Microsoft, Corp. Wi-Fi

sont des marques déposées de Wi-Fi Alliance

• devolo et le logo devolo sont des marques déposées de devolo AG. Le paquet de microprogrammes de devolo contient des fichiers diffusés sous différentes licences, notamment sous une licence dont devolo est propriétaire et sous une licence Open Source (à savoir GNU General Public License, GNU Lesser General Public License ou FreeBSD License). Le code source des fichiers diffusés en tant qu'Open Source peut être demandé par écrit à gpl@de- volo.de. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informa- tions mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications. Ce produit a été fabriqué et est vendu sous licence accordée à devolo AG par Vectis One Ltd. pour les brevets sur la technologie WiFi et en possession de Wi-Fi One, LLC («licence»). La licence est limitée à l'électronique finie pour l'utilisation finale et ne s'étend pas aux appareils ou processus de tiers, qui sont utilisés ou vendus en combinaison avec ce produit. devolo AG Charlottenburger Allee 67 52068 Aachen Germany www.devolo.global Version 1.0_6/22 WiFi_6_Repeater_5400.book Seite 3 Freitag, 3. Juni 2022 10:43 10devolo WiFi 6 Repeater 5400 Contenu 1 Avant-propos p. 6
• 1.1 Information sur cette documentation p. 6
• 1.2 Utilisation conforme p. 8
• 1.3 Conformité CE p. 9
• 1.4 Consignes de sécurité p. 9
• 1.5 devolo dans Internet p. 11
• 2 Introduction p. 12
• 2.1 WiFi 6 – le « WiFi à haute efficacité » p. 12
• 2.2 Le WiFi 6 Repeater 5400 se présente p. 13
• 2.2.1 Bouton «Add » d’ajout p. 15
• 2.2.2 Signification du voyant lumineux WiFi p. 16
• 2.2.3 Bouton de réinitialisation p. 20
• 2.2.4 Ports Ethernet p. 20
• 2.2.5 Antennes WiFi p. 20
• 3 Mise en service p. 21
• 3.1 Contenu du coffret p. 21
• 3.2 Configuration système requise p. 21
• 3.3 Installation de WiFi 6 Repeater 5400 p. 22
• 3.3.1 Installation avec l'application p. 23
• 3.3.2 Installation avec l'interface web p. 23
• 3.3.3 Utilisation comme répéteur p. 24
• 3.3.4 Utilisation comme point d'accès p. 27

3.3.5 Configuration comme répéteur avec le bouton «Add » d’ajout (WPS) . . . . . . . . . . . . . 27

• 3.4 Installer les logiciels devolo p. 28
• 3.5 Supprimer le WiFi 6 Repeater 5400 d’un réseau p. 29
• 4 Configuration du réseau p. 30
• 4.1 Afficher l'interface web intégrée p. 30
• 4.2 Généralités p. 30
• WiFi_6_Repeater_5400.book Seite 4 Freitag, 3. Juni 2022 10:43 10devolo WiFi 6 Repeater 5400 4.3 Vue d'ensemble p. 33
• 4.3.1 Système p. 33
• 4.3.2 LAN p. 33
• 4.4 Assistant p. 34
• 4.5 WiFi p. 34
• 4.5.1 État p. 34
• 4.5.2 Réseaux répéteurs p. 35
• 4.5.3 Réseaux WiFi p. 37
• 4.5.4 Réseau Invité p. 39
• 4.5.5 Mesh (réseau maillé) p. 40
• 4.5.6 Planificateur WiFi p. 42
• 4.5.7 Contrôle parental p. 42
• 4.5.8 Wi-Fi Protected Setup (WPS) p. 44
• 4.5.9 Réseaux voisins p. 45
• 4.6 LAN p. 46
• 4.6.1 Etat p. 46
• 4.6.2 Configuration IPv4/IPv6 p. 46
• 4.7 Système p. 47
• 4.7.1 Etat p. 47
• 4.7.2 Gestion p. 48
• 4.7.3 Configuration p. 49
• 4.7.4 Mise à jour du microprogramme p. 50
• 4.7.5 Config Sync p. 51
• 5 Annexe p. 52
• 5.1 Caractéristiques techniques p. 52
• 5.2 Fréquences et puissance d'émission p. 53
• 5.3 Canaux et fréquences porteuses p. 54
• 5.4 Élimination des anciens appareils p. 55
• 5.5 Conditions générales de garantie WiFi_6_Repeater_5400.book Seite 5 Freitag, 3. Juni 2022 10:43 10Avant-propos 6 devolo WiFi 6 Repeater 5400 1 Avant-propos p. 56

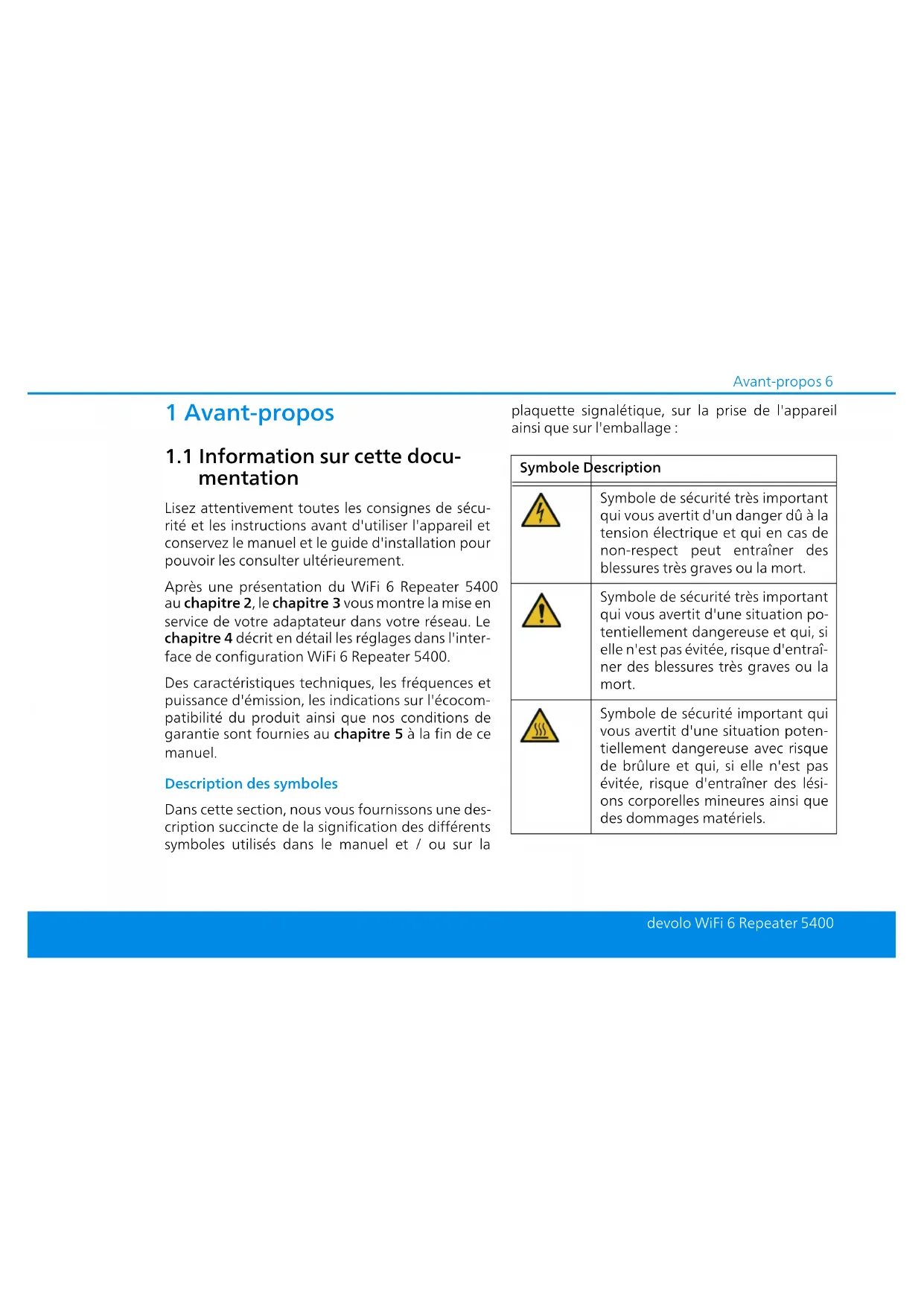

1.1 Information sur cette docu-

mentation Lisez attentivement toutes les consignes de sécu- rité et les instructions avant d'utiliser l'appareil et conservez le manuel et le guide d'installation pour pouvoir les consulter ultérieurement. Après une présentation du WiFi 6 Repeater 5400 au chapitre 2, le chapitre 3 vous montre la mise en service de votre adaptateur dans votre réseau. Le

chapitre 4 décrit en détail les réglages dans l'inter-

face de configuration WiFi 6 Repeater 5400. Des caractéristiques techniques, les fréquences et puissance d'émission, les indications sur l'écocom- patibilité du produit ainsi que nos conditions de garantie sont fournies au chapitre 5 à la fin de ce manuel. Description des symboles Dans cette section, nous vous fournissons une des- cription succincte de la signification des différents symboles utilisés dans le manuel et / ou sur la plaquette signalétique, sur la prise de l'appareil ainsi que sur l'emballage : Symbole Description Symbole de sécurité très important qui vous avertit d'un danger dû à la tension électrique et qui en cas de non-respect peut entraîner des blessures très graves ou la mort. Symbole de sécurité très important qui vous avertit d'une situation po- tentiellement dangereuse et qui, si elle n'est pas évitée, risque d'entraî- ner des blessures très graves ou la mort. Symbole de sécurité important qui vous avertit d'une situation poten- tiellement dangereuse avec risque de brûlure et qui, si elle n'est pas évitée, risque d'entraîner des lési- ons corporelles mineures ainsi que des dommages matériels. WiFi_6_Repeater_5400.book Seite 6 Freitag, 3. Juni 2022 10:43 107 Avant-propos devolo WiFi 6 Repeater 5400 Symbole de sécurité très important qui vous avertit d'une situation po- tentiellement dangereuse assortie d'un risque de trébuchement qui peut entraîner des blessures. Remarque importante qui signale le risque éventuel de dommages matériels et dont il est recom- mandé de tenir compte. L'appareil ne doit être utilisé que dans des locaux secs et fermés. Applicable uniquement aux ap- pareils avec WiFi dans la bande 5GHz: Les connexions WiFi dans la bande 5 GHz de 5,15 à 5,35 GHz sont ex- clusivement destinées à être utili- sées à l'intérieur de locaux fermés. Symbole Description L'appareil est un produit de la clas- se de protection II. Les parties du boîtier (en métal) conductrices d‘électricité peuvent, en cas de dé- faut, être sous tension pendant le fonctionnement ou la maintenan- ce. Ces parties sont donc séparées des éléments sous tension par une isolation renforcée. Par le marquage CE, le fabricant / le responsable de la mise en circulati- on déclare que le produit est con- forme aux directives européennes en vigueur et qu'il a été soumis aux procédures d'évaluation de la con- formité prescrites. Symbole Description WiFi_6_Repeater_5400.book Seite 7 Freitag, 3. Juni 2022 10:43 10Avant-propos 8 devolo WiFi 6 Repeater 5400

1.2 Utilisation conforme

Utilisez les appareils devolo, les logiciels devolo et les accessoires fournis conformément à la descrip- tion pour éviter des dommages et blessures. Produits Les appareils devolo sont des dispositifs de com- munication destinés à un usage intérieur* qui, selon le produit, sont équipés d’un module CPL (CourantPorteur en Ligne) et/ou d’un module WiFi et/ou d’un module large bande. Selon le produit, la communication des appareils entre eux s’effec- tue via CPL, le câble de données et de téléphone (p. ex. coaxial ou à paire torsadée) et/ou le WiFi. Les appareils devolo ne remplacent pas le routeur existant. Ils permettent la transmission du signal In- ternet/de données via le câblage domestique ainsi que via le WiFi et intègrent par ce biais des termin- aux compatibles Internet dans le réseau dome- stique.Les appareils devolo ne doivent en aucun cas être utilisés à l’extérieur étant donné que de fortes variations de température et l’humidité peu- vent endommager aussi bien le produit que le câb- le électrique*. La hauteur de montage des produits devolo ne doit pas dépasser deux mètres dans la mesure où il n’y a pas de mécanisme de fixation supplémentaire. Les produits sont prévus pour une utilisation dans : l'UE, l'AELE et le Royaume-Uni.

• A l'exception des appareils Outdoor devolo qui, grâce à leur classification IP, sont adéquats pour l’extérieur. Logiciels Les appareils devolo peuvent uniquement être utilisés avec les programmes autorisés qui peuvent être téléchargés gratuitement sur le site web de Sert à éviter les déchets d'appareils électriques et électroniques et à la réduction de tels déchets grâce à la réutilisation, au recyclage et aux autres formes de valorisation. La di- rective WEEE fixe des normes mini- males pour le traitement des déchets d'équipements électriques et électroniques dans l'UE, l'AELE et le Royaume-Uni. Conseils et astuces concernant la configuration du produit. Indique que le déroulement d'une action est terminé. Symbole Description WiFi_6_Repeater_5400.book Seite 8 Freitag, 3. Juni 2022 10:43 109 Avant-propos devolo WiFi 6 Repeater 5400 devolo AG (www.devolo.global ) et dans les boutiques d’applications (iOS et Google Play). Toute modification des microprogrammes et logiciels spécifiques du produit peuvent endommager les produits, les rendre inutilisables dans le pire des cas, en compromettre la conformité et entraîner l’annulation des droits de garantie. Utilisez toujours la version logicielle la plus récente pour bénéficier des nouvelles fonctions de sécurité et des améliorations matérielles. Le logiciel devolo installé vous informe automatiquement quand une nouvelle version logicielle est disponible.

Ce produit est conforme aux exigences des directives 2014/53/EU, 2011/65/EU et 2009/125/EC. Ce produit est prévu pour l'exploitation au sein de l'UE, AELE et Royaume-Uni. La déclaration de conformité CE simplifiée sous forme imprimée est jointe au produit. Elle est éga- lement disponible dans l'internet sur www.devolo.global/support/ce

1.4 Consignes de sécurité

Il est impératif d'avoir lu et compris toutes les con- signes de sécurité et instructions d'utilisation avant de mettre les appareils devolo en service et de con- server les manuels pour pouvoir les consulter ul- térieurement. DANGER ! Choc électrique Ne pas mettre les doigts dans la prise de courant, ne pas ouvrir l'appareil et ne pas introduire d'objet dans la prise de courant ni dans les orifices de ventilation DANGER ! Choc électrique L'appareil doit être branché à une prise de courant avec conducteur de protection rac- cordé Les appareils devolo doivent uniquement être ex- ploités sur un réseau d'alimentation électrique cor- respondant aux spécifications indiquées sur sa plaquette signalétique. PRUDENCE ! Risque de trébuchement Veiller à ce que le câble Ethernet ne soit pas un obstacle et à ce que la prise de courant et les appareils réseau connectés soient fa- cilement accessibles WiFi_6_Repeater_5400.book Seite 9 Freitag, 3. Juni 2022 10:43 10Avant-propos 10 devolo WiFi 6 Repeater 5400 Pour couper l'appareil devolo du secteur, débran- chez le boîtier ou la fiche secteur de la prise de courant. ATTENTION ! Endommagement de l'ap- pareil par des conditions ambiantes Utiliser l'appareil uniquement dans des locaux secs et fermés PRUDENCE ! Développement de chaleur pendant le fonctionnement Certaines parties du boîtier peuvent être brûlantes dans certaines circonstances. Monter l'appareil à l'abri des contacts et veiller à un emplacement optimal Les appareils devolo doivent uniquement être mis en place à des endroits qui garantissent une venti- lation suffisante. Les fentes et les ouvertures du boîtier servent à la ventilation : b Ne jamais obstruer les fentes et les ouvertu- res et ne jamais recouvrir les appareils devolo pendant le fonctionnement. b Ne déposez aucun objet sur les appareils devolo. b N'introduisez aucun objet dans les ouvertures des appareils devolo. b N'exposez pas les appareils devolo à des flam- mes nues (bougie, feu de cheminée, etc.). b N'exposez pas les appareils devolo à une source de chaleur directe (radiateur, rayons du soleil, etc.). Les appareils devolo ne requièrent aucune main- tenance de la part de l'utilisateur. En cas de dom- mage, coupez l'appareil devolo du réseau électrique en débranchant le boîtier ou en débran- chant la prise de courant. Adressez-vous ensuite exclusivement à des professionnels qualifiés (ser- vice après-vente). L'appareil a subi un dommage quand b un bouton est endommagé. b la fiche secteur est endommagée, b du liquide (pluie ou eau) a pénétré dans l'appa- reil devolo, b l'appareil devolo ne répond plus, b le boîtier de l'appareil devolo est endommagé. ATTENTION ! Endommagement du boîtier par les produits de nettoyage contenant des solvants Nettoyer seulement débranché et avec un chiffon sec ! Ne pas brancher les appareils devolo di- rectement les uns dans les autres. Les appa- reils ainsi branchés peuvent avoir une vitesse de transmission réduite. WiFi_6_Repeater_5400.book Seite 10 Freitag, 3. Juni 2022 10:43 1011 Avant-propos devolo WiFi 6 Repeater 5400

1.5 devolo dans Internet

Toutes les informations détaillées sur nos produits et sur les réseaux CPL ou WiFi sont disponibles sur Internet à l'adresse www.devolo.global

Vous y trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil. Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à [e-mail] ou bien [e-mail]

WiFi_6_Repeater_5400.book Seite 11 Freitag, 3. Juni 2022 10:43 10Introduction 12 devolo WiFi 6 Repeater 5400 2 Introduction Étendez la portée de votre réseau WiFi partout dans la maison Le WiFi 6 Repeater 5400 agit comme une nouvelle borne WiFi et permet d’étendre la portée de votre signal en le répliquant exactement là où vous en avez besoin.

2.1 WiFi 6 – le « WiFi à haute

efficacité » En quoi le nouveau standard WiFi 6 se distingue-t-il de son prédécesseur le WiFi 5 ? Le WiFi 6 (IEEE 802.11ax) est l’étape suivante de l’évolution du standard WiFi. Le standard perfectionné s’appuie sur les avantages de son prédécesseur, étend sa fonctionnalité en offrant plus d’efficacité, plus de flexibilité et une meilleure adaptabilité sur les bandes de fréquences 2,4 GHz et 5 GHz. Un point fort du WiFi 6 Repeater 5400 est, outre un débit WiFi plus élevé de jusqu’à 5400 Mbits/s, la transmission plus efficace des données. Pour atteindre cet objectif, des optimisations ont été apportées au protocole WiFi. L’une des améliorations est la régulation individuelle de la vitesse de transmission, en fonction de l’accessibilité des clients WiFi. Cette optimisation accroît l’efficacité du protocole lorsque plusieurs appareils appellent simultanément des données. C’est pourquoi le standard WiFi 6 est également appelée « WiFi à haute efficacité » car l’objectif est d’augmenter le débit par surface. Cette augmentation de l’efficacité est obtenue en utilisant l’OFDMA (Orthogonal Frequency- FIg. 1: Mesh WiFi dans toute la maison WiFi_6_Repeater_5400.book Seite 12 Freitag, 3. Juni 2022 10:43 1013 Introduction devolo WiFi 6 Repeater 5400 Division Multiple Access). Cette procédure permet aux points d’accès WiFi de servir plusieurs clients simultanément. Si, par exemple, un réseau compte deux ordinateurs portables qui envoient des données sur le même canal, l’OFDMA assure qu’un ou plusieurs blocs de fréquences étroits (UR = ressource units) sont attribués à chaque ordinateur portable. En fonction de l’application utilisée et de la bande passante qui lui est nécessaire, les unités de ressources sont attribuées aux appareils WiFi. Les UR sont transmises simultanément de sorte que le transfert de données s’effectue sans délai. Les UR attribuées dynamiquement assurent ainsi une vitesse de transmission de données optimisée sans latences notables lorsque de grandes et/ou de petites quantités de données sont transmises si- multanément.

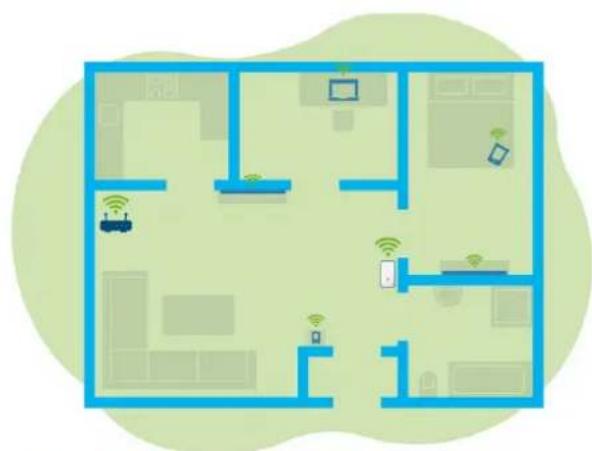

2.2 Le WiFi 6 Repeater 5400 se

présente b Meilleure réception WiFi ax dans chaque pièce avec un débit de jusqu’à 5400 Mbits/s. b Transmission de données rapide : le Crossband Repeating optimise l’utilisation des deux bandes de fréquence (2,4 GHz + 5 GHz) b Le Beamforming envoie le signal réseau WiFi de façon ciblée à vos terminaux connectés. b Surfer sans faille avec le WiFi mesh : le WiFi 6 Repeater 5400 et le routeur forment un réseau commun. b Installation extrêmement simple via une appli b Sécurité – avec cryptage WPA3 (normes WiFi haut débit IEEE 802.11a/b/g/n/ ac/ax) b En mode Point d’accès, le WiFi 6 Repeater 5400 offre des fonctions sup- plémentaires pratiques comme le contrôle parental, le WiFi Invité, le planificateur horaire et Config Sync. b Grâce à 2 ports Gigabit Ethernet sur votre WiFi 6 Repeater 5400, vous pouvez connecter des appareils réseau fixes à votre routeur Inter- net. WiFi_6_Repeater_5400.book Seite 13 Freitag, 3. Juni 2022 10:43 10Introduction 14 devolo WiFi 6 Repeater 5400 Le WiFi 6 Repeater 5400 possède b quatre antennes WiFi intégrées, b un indicateur de signal et d'état à 4 niveaux. Les voyants d'état DEL peuvent être désacti- vés. Vous trouverez de plus amples informa- tions à ce sujet au chapitre 4 Configuration du réseau ou sur Internet à l’adresse www.devolo.global/devolo-cockpit

Ce bouton commande les fonctions suivantes : Connecter le WiFi 6 Repeater 5400 par WPS avec le routeur 1 Si l'appareil est à l'état de livraison, appuyez pendant env. 3 à 9 s sur le bouton Add pour activer la fonction WPS. 2 Appuyez ensuite sur le bouton WPS de votre routeur en l’espace de 2 minutes. Vous trouverez les informations sur l'activa- tion et la fonction WPS de votre routeur WiFi dans la documentation produit correspon- dante. Le WiFi 6 Repeater 5400 est maintenant connecté au routeur. Connecter des terminaux par WPS au WiFi 6 Repeater 5400 1 Appuyez pendant env. 1 à 3 s sur le bouton Add pour activer la fonction WPS. 2 Appuyez ensuite sur la touche WPS de l’appa- reil WiFi à ajouter, ou activez le mécanisme WPS dans les paramètres WiFi de l’appareil WiFi. Les appareils échangent alors mutuelle- ment leurs codes de sécurité et établissent une connexion WiFi sécurisée. Les terminaux WiFi souhaités sont mainte- nant connectés au WiFi 6 Repeater 5400. 3 Si la connexion WiFi est activée et que vous voulez transmettre ces réglages à un adapta- teur devolo Magic ou WiFi, reportez-vous au

chapitre 4.7.5 Config Sync.

WPS est une norme de chiffrement dévelop- pée par Wi-Fi Alliance. WPS facilite l’ajout de nouveaux appareils dans un réseau exis- tant. Les informations détaillées à ce sujet sont fournies au chapitre 4.5.8 Wi-Fi Pro- tected Setup (WPS). Si la norme de cryptage WPA3 est activée, la fonction WPS ne peut pas être utilisée pour des raisons techniques. Les informations détaillées à ce sujet sont fournies dans les chapitres 4.5 WiFi et 4.5.8 Wi-Fi Protected Setup (WPS). WiFi_6_Repeater_5400.book Seite 15 Freitag, 3. Juni 2022 10:43 10Introduction 16 devolo WiFi 6 Repeater 5400

2.2.2Signification du voyant lumineux

WiFi Le voyant lumineux WiFi intégré (DEL) dis- pose d’un indicateur DEL à 4 niveaux : Le point du symbole WiFi indique l’état de l’adaptateur par son type de clignotement et d’allumage. La puissance du signal vers le routeur est repré- sentée par le nombre d’arc de cercle WiFi. État du point dans le symbole WiFi lors de la mise en service : Comportement d’allu- mage/clignotement du point État de l’adaptateur Est allumé en rouge Démarrage Pendant le fonctionnement : Le WiFi 6 Repeater 5400 présente éventuellement une défaillance. Veuillez vous adresser au support. Est allumé en vert Après le processus de démarrage : Le WiFi 6 Repeater 5400 est opérationnel. Après la configuration en tant que répéteur ou point d’accès : La connexion au réseau a été établie avec le WiFi ou le câble Ethernet. WiFi_6_Repeater_5400.book Seite 16 Freitag, 3. Juni 2022 10:43 1017 Introduction devolo WiFi 6 Repeater 5400 Clignote à intervalles de 1 seconde. vert Possibilité 1 : Le WiFi 6 Repeater 5400 est en mode WPS pour inté- grer via WPS les appareils compatibles WiFi. Possibilité 2 : La configuration que vous avez effectuée (mode répé- teur ou point d’accès) est enregistré sur le WiFi 6 Repeater 5400. Possibilité 3 : Le WiFi 6 Repeater 5400 se trouve en mode tempo- raire de point d’accès et empêche l’accès au réseau WiFi encore non crypté du WiFi 6 Repeater 5400. C’est le cas lorsque le WiFi 6 Repeater 5400 n’est pas encore configuré mais qu’un câble réseau a déjà été branché. Comportement d’allu- mage/clignotement du point État de l’adaptateur WiFi_6_Repeater_5400.book Seite 17 Freitag, 3. Juni 2022 10:43 10Introduction 18 devolo WiFi 6 Repeater 5400 État du point dans le symbole WiFi en cas de problèmes éventuels : Comportement d’allu- mage/clignotement du point État de l’adaptateur Clignote à intervalles de 1 seconde. orange Possibilité 1 : Le WiFi 6 Repeater 5400 ne peut pas établir une connexion au routeur. Possibilité 2 : Le WiFi 6 Repeater 5400 ne reçoit pas d’adresse IP du routeur. Éteint Possibilité 1 : La DEL WiFi est éteinte et le WiFi 6 Repeater 5400 continue à être opérationnel en mode point d’accès. Possibilité 2 : Le WiFi 6 Repeater 5400 n’est pas opérationnel, coupé du courant. WiFi_6_Repeater_5400.book Seite 18 Freitag, 3. Juni 2022 10:43 1019 Introduction devolo WiFi 6 Repeater 5400 Intensité du signal vers le routeur : Comportement lumineux des arcs de cercle Intensité du signal vers le routeur Trois arcs de cercle WiFi sont allumés en vert La connexion WiFi au routeur est très bonne. Deux arcs de cercle WiFi sont allumés en vert La connexion WiFi au routeur est bonne. Un arc de cercle WiFi est allu- mé en vert La connexion WiFi au routeur est normale. Un arc de cercle WiFi est allu- mé en orange La connexion WiFi au routeur n’est pas optimale. WiFi_6_Repeater_5400.book Seite 19 Freitag, 3. Juni 2022 10:43 10Introduction 20 devolo WiFi 6 Repeater 5400

2.2.3Bouton de réinitialisation

Le bouton de réinitialisation (dans le renfonce- ment à côté du bouton d’ajout) a deux fonctions différentes : Redémarrage L’appareil effectue un redémarrage quand vous appuyez sur le bouton de réinitialisation avec un trombone ou un objet similaire pendant moins de 10 secondes. Valeurs par défaut usine 1 Pour enlever le WiFi 6 Repeater 5400 de votre réseau et remettre sa configuration entière aux valeurs par défaut, appuyez pendant plus de 10 secondes sur le bouton de réinitialisation à l’aide d’un trombone ou d’un objet similaire. Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus ! 2 Attendez que le point du symbole WiFi soit allumé en vert et débranchez ensuite l’appareil du réseau électrique. Le WiFi 6 Repeater 5400 a été retiré avec succès de votre réseau existant.

Les ports Ethernet du WiFi 6 Repeater 5400 vous permet de le raccorder à des terminaux fixes comme p. ex, des PC, des consoles de jeu etc. à l’aide d’un câble réseau ordinaire. Connectez au WiFi 6 Repeater 5400 avec un câble réseau uniquement de « nouveaux terminaux » qui ne sont pas encore intégrés par WiFi à votre réseau domestique. Les connexions doubles perturbent le réseau.

Les antennes WiFi internes servent à la connexion sans fil d’autres périphériques réseau. WiFi_6_Repeater_5400.book Seite 20 Freitag, 3. Juni 2022 10:43 1021 Mise en service devolo WiFi 6 Repeater 5400 3 Mise en service Ce chapitre décrit la mise en service de votre WiFi 6 Repeater 5400. Nous décrivons le raccordement de l'appareil et vous présentons brièvement le logiciel devolo. Des informations détaillées supplémentaires sont disponibles sur www.devolo.global

3.1 Contenu du coffret

Avant la mise en service de votre WiFi 6 Repeater 5400, vérifiez que tous les compo- sants faisant partie du produit sont bien dans le coffret : b 1 WiFi 6 Repeater 5400 avec des pieds dépliab- les ATTENTION ! Utiliser l'appareil exclusivement de manière libre. Une mise en service incorrecte provoque une perte de vitesse. b 1 bloc d'alimentation (devolo est importeur) Adresse postale : devolo AG Charlottenburger Allee 67 52068 Aachen b guide d’installation sur papier b dépliant imprimé « Sécurité et service » b déclaration CE simplifiée devolo se réserve le droit de modifier le contenu du coffret sans préavis.

3.2 Configuration système requise

La configuration système requise est la suivante si vous configurez et gérez le WiFi 6 Repeater 5400 par l'intermédiaire d'un PC / ordinateur portable. b Systèmes d'exploitation du devolo Cockpit pris en charge : a à partir de Win 7 (32 bits/64 bits) a à partir de Ubuntu 14.04 (32 bits/64 bits) a à partir de Mac (OS X 10.9) b Raccordement au réseau Attention, votre PC ou ordinateur portable doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface réseau. WiFi_6_Repeater_5400.book Seite 21 Freitag, 3. Juni 2022 10:43 10Mise en service 22 devolo WiFi 6 Repeater 5400

WiFi 6 Repeater 5400 Les chapitres suivants vous montrent comment connecter et intégrer le WiFi 6 Repeater 5400 à votre réseau WiFi. ATTENTION ! Endommagement de l'ap- pareil par des conditions ambiantes Utiliser l'appareil uniquement dans des locaux secs et fermés La plage de tension d'alimentation admise pour le fonctionnement de l'appareil ainsi que la puissance consommée figurent sur la plaque signalétique au dos du boîtier. D'autres caractéristiques techniques du pro- duit sont disponibles dans la gamme Pro- duits sur le site www.devolo.global

ATTENTION ! Utiliser l'appareil exclusive- ment de manière libre. Une mise en ser- vice incorrecte provoque une perte de vitesse. 1 Branchez le WiFi 6 Repeater 5400 dans une prise de courant à proximité du routeur pour la première configuration. 2 Dès que le point de la DEL WiFi est allumé en vert, l’appareil est opérationnel. Cela prend environ 2 minutes à compter du branchement de l’appareil. Le WiFi 6 Repeater 5400 dispose de deux modes de fonctionnement différents. Il peut être utilisé comme répéteur WiFi ou comme point d’accès. Se- lon le mode souhaité, tenez compte des procé- dures possibles. devolo Home Network App La devolo Home Network App reconnaît automa- tiquement le nouveau WiFi 6 Repeater 5400 non configuré. Un assistant vous guide rapidement en toute simplicité pour configurer l'appareil comme répéteur ou point d'accès WiFi (voir 3.3.1 Installa- tion avec l'application). Interface Web de l'appareil Une configuration manuelle de l'appareil comme répéteur WiFi ou point d'accès s'effectue via l'in- terface Web du WiFi 6 Repeater 5400 (voir 3.3.2 Installation avec l'interface web). Activation de la fonction WPS avec le bouton «Add » d’ajout Vous pouvez procéder à une configuration auto- matique de l'appareil comme répéteur WiFi avec le WiFi_6_Repeater_5400.book Seite 22 Freitag, 3. Juni 2022 10:43 1023 Mise en service devolo WiFi 6 Repeater 5400 bouton de l'appareil (activation de la fonction WPS) (voir 3.3.5 Configuration comme répéteur avec le bouton «Add » d’ajout (WPS).

3.3.1Installation avec l'application

1 Téléchargez devolo Home Network App sur votre smartphone ou votre tablette à partir du magasin en ligne. 2 La devolo Home Network App figure comme d'habitude dans la liste des applications de votre smartphone ou tablette. Vous accédez au menu de démarrage en appuyant sur le sym- bole devolo Home Network App. 3 Suivez ensuite les instructions de l'assistant. Dès que la barre d’état a été parcourue et que les deux DEL de l’appareil sont allu- mées en vert, la configuration du WiFi 6 Repeater 5400 comme répéteur a réussi.

3.3.2Installation avec l'interface web

Pour la configuration du WiFi 6 Repeater 5400, il vous faut un péri- phérique compatible WiFi (ordinateur por- table, smartphone ou tablette). 1 Lors de la première configuration, le WiFi 6 Repeater 5400 installe un réseau WiFi provisoire nommé « devolo WiFi 6 Repeater 5400 » qui n’a pas de connexion Internet. Connectez votre périphé- rique à ce réseau (un mot de passe n’est pas nécessaire). 2 Avec un navigateur, appelez sur votre périphé- rique l’adresse http://2.2.2.1

Fig. 4: Code QR WiFi_6_Repeater_5400.book Seite 23 Freitag, 3. Juni 2022 10:43 10Mise en service 24 devolo WiFi 6 Repeater 5400 3 Votre WiFi 6 Repeater 5400 propose deux modes de fonctionnement : Mode répéteur a Si vous utilisez le WiFi 6 Repeater 5400 comme répéteur WiFi, vous agrandissez sans fil votre réseau existant. a Utilisez ce mode si vous ne voulez ou ne pouvez pas poser de câble Ethernet dans vos pièces. Cette procédure est décrite au chapitre. 3.3.3 Utilisation comme répé- teur. Mode point d'accès a Si vous utilisez le WiFi 6 Repeater 5400 comme point d'accès supplémentaire dans votre réseau, vous élargissez votre réseau filaire existant. a Pour cela, branchez directement l'appareil à votre périphérique d'accès à Internet (rou- teur). Cette procédure est décrite au cha- pitre 3.3.4 Utilisation comme point d'accès.

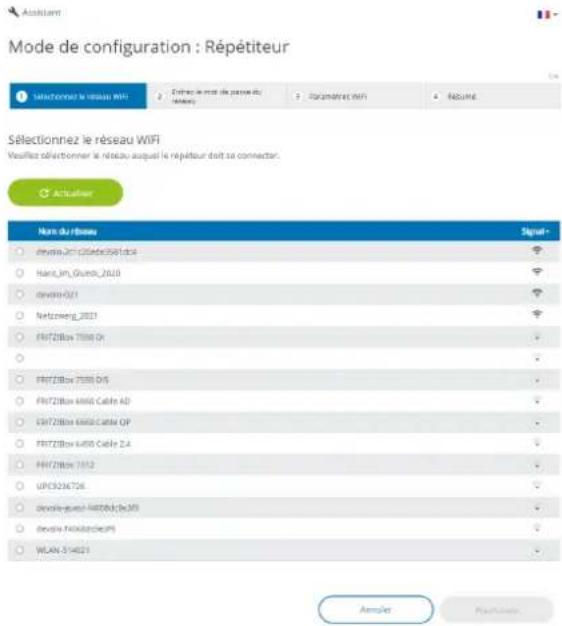

3.3.3Utilisation comme répéteur

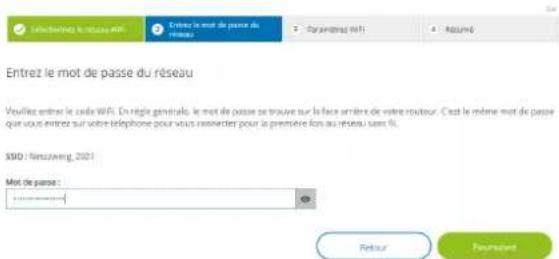

1 Cliquez sur Installer comme répéteur. 2 Le WiFi 6 Repeater 5400 recherche automati- quement des réseaux WiFi à proximité. Sélec- WiFi_6_Repeater_5400.book Seite 24 Freitag, 3. Juni 2022 10:43 1025 Mise en service devolo WiFi 6 Repeater 5400 tionnez votre réseau WiFi dans la liste et cliquez sur Poursuivre. Si votre réseau WiFi ne figure pas sur la liste, choisissez une prise de courant plus proche du routeur / point d'accès et actualisez à nouveau la liste en cliquant sur le symbole de flèche. 3 Entrez les données d'accès de votre réseau WiFi dans le champ Mot de passe et cliquez sur Poursuivre. 4 Vous pouvez maintenant paramétrer le WiFi. Utiliser les paramètres WiFi standard Il est recommandé d’utiliser les paramètres stan- dard – pour cela, cliquez simplement sur Pour- suivre. Paramètres WiFi individuels Si vous voulez régler des paramètres individuels, désactivez l’option Utiliser les paramètres WiFi standard. Le WiFi 6 Repeater 5400 prend deux modes en charge : WiFi_6_Repeater_5400.book Seite 25 Freitag, 3. Juni 2022 10:43 10Mise en service 26 devolo WiFi 6 Repeater 5400 b Répétition intrabande – transmet le signal WiFi sur la même bande de fréquence qu'à sa réception (2,4 GHz ou 5 GHz). b Cross-Band Repeating – change de bande de fréquences pour éviter les interférences. 5 A la dernière étape, vous recevez un résumé de vos paramètres. Vous pouvez ici aussi visualiser et imprimer un code QR avec les données d'accès de votre réseau. 6 Confirmez ensuite avec Complétez la configu- ration et attendez que la configuration soit terminée. Dès que la barre d’état est parcourue et que le point ainsi que les ondes dans le symbole WiFi sont allumées en vert, la configuration du WiFi 6 Repeater 5400 comme répéteur a réussi. Vous trouverez des informations sur d'autres possibilités de paramétrage de l'appareil au chapitre 4 Configuration du réseau. WiFi_6_Repeater_5400.book Seite 26 Freitag, 3. Juni 2022 10:43 1027 Mise en service devolo WiFi 6 Repeater 5400

3.3.4Utilisation comme point d'accès

1 Cliquez sur Installer comme point d'accès. Dès que la barre d’état est parcourue et que le point dans le symbole WiFi est allu- mé en vert, la configuration du WiFi 6 Repeater 5400 comme point d’ac- cès a réussi. Vous trouverez des informations sur d'autres possibilités de paramétrage de l'appareil au chapitre 4 Configuration du réseau. Pour que le WiFi 6 Repeater 5400 ait la même configuration WiFi que votre routeur WiFi, vous pouvez récupérer les données de connexion WiFi à l’aide de la fonction WiFi Clone. Celle-ci peut être activée de plusieurs manières : Activer WiFi Clone : b Activer la fonction WiFi Clone par pression de bouton : 1 Appuyez pendant env. 3 à 9 s sur le bouton Ajouter du WiFi 6 Repeater 5400. 2 Appuyez sur le bouton WPS du routeur WiFi dont les données d’accès doivent être reprises. Le WiFi 6 Repeater 5400 a maintenant la même configuration WiFi que votre routeur WiFi.

Activer WiFi Clone via l’interface Web. Les informa- tions détaillées sur cette fonction sont fournies dans le chapitre WiFi Clone.

3.3.5Configuration comme répéteur

avec le bouton «Add » d’ajout (WPS) Le WiFi 6 Repeater 5400 peut être configuré comme répéteur à l’aide du bouton Ajouter sans appeler l’interface web. 1 Pour activer la fonction WPS, appuyez pendant env. 1 à 3 s sur le bouton d’ajout du WiFi 6 Repeater 5400. 2 Confirmez maintenant l’activation de la fonc- tion WPS en l’espace de 2 minutes sur votre routeur WiFi ou sur un autre point d’accès de votre réseau WiFi – p.ex. a en appuyant sur le bouton WPS de votre routeur WiFi ou du point d’accès WiFi_6_Repeater_5400.book Seite 27 Freitag, 3. Juni 2022 10:43 10Mise en service 28 devolo WiFi 6 Repeater 5400 a ou en activant la fonction WPS sur l’inter- face de configuration / l’application du périphérique respectif Vous trouverez les informations sur l’activation / la fonction WPS de votre rou- teur WiFi dans la documentation produit correspondante. Dès que le point ainsi que les arcs dans le symbole WiFi sont allumés en vert, la confi- guration du WiFi 6 Repeater 5400 comme répéteur a réussi.

3.4 Installer les logiciels devolo

Installer les logiciels devolo Cockpit devolo Cockpit détecte tous les adaptateurs devo- lo à portée dans votre réseau et affiche les informa- tions sur ces appareils. Le logiciel vous permet d'accéder à l'interface web intégrée. Systèmes d'exploitation pris en charge par le logi- ciel devolo Cockpit (à partir de la version 5.0) : b à partir de Win 7 (32 bits/64 bits), b à partir de Ubuntu 13.10 (32 bits/64 bits), b à partir de Mac OS X 10.9 Vous trouverez le manuel produit, le logiciel et de plus amples informations sur devolo Cockpit sur Internet à l'adresse www.devolo.global/cockpit. Télécharger devolo Home Network App devolo Home Network App est l'application gra- tuite de devolo servant aussi à contrôler et confi- gurer les connexions WiFi, Magic et Ethernet de l'adaptateur devolo avec un smartphone ou une tablette. Le smartphone ou la tablette se connecte alors à l'adaptateur devolo WiFi du réseau à domi- cile via WiFi. 1 Téléchargez devolo Home Network App sur votre smartphone ou votre tablette à partir du magasin en ligne. 2 La devolo Home Network App figure comme d’habitude dans la liste des applications de votre smartphone ou tablette. Vous accédez au menu de démarrage en appuyant sur le sym- bole devolo Home Network App. WiFi_6_Repeater_5400.book Seite 28 Freitag, 3. Juni 2022 10:43 1029 Mise en service devolo WiFi 6 Repeater 5400 Vous trouverez de plus amples informations sur devolo Home Network App sur Internet à l'adresse www.devolo.global/devolo-app

WiFi 6 Repeater 5400 d’un réseau Pour supprimer le WiFi 6 Repeater 5400 de votre réseau et réinitialiser sa configuration tout entière aux valeurs par défaut, appuyez sur le bouton de réinitialisation pendant plus de 10 secondes. At- tendez que le point du symbole WiFi soit allumé en vert et débranchez ensuite l’adaptateur du réseau électrique. Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus ! Pour l’intégrer ensuite dans un autre réseau, pro- cédez comme décrit dans ce chapitre. WiFi_6_Repeater_5400.book Seite 29 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 30 devolo WiFi 6 Repeater 5400 4 Configuration du réseau Le WiFi 6 Repeater 5400 possède une interface web intégrée pouvant être affichée avec un navi- gateur Web courant. Cette interface permet de régler tous les paramètres d'exploitation de l'ad- aptateur.

4.1 Afficher l'interface web

intégrée Vous accédez à l'interface web en ligne intégrée du WiFi 6 Repeater 5400 de plusieurs manières : b Avec un navigateur, appelez sur votre périphé- rique l'adresse http://2.2.2.1

Lors de la première configuration, le WiFi 6 Repeater 5400 installe un réseau WiFi provisoire nommé « WiFi 6 Repeater 5400 » qui n'a pas de con- nexion Internet. Connectez votre péri- phérique à ce réseau (un mot de passe n'est pas nécessaire). Le WiFi 6 Repeater 5400 doit être à l'état de livraison (valeurs par défaut), (à ce sujet, voir

2.2.3 Bouton de réinitialisation).

b à l'aide de Home Network App de votre smartphone ou de votre tablette, vous accédez à l'interface web de l'appareil en tapant dans la page d'aperçu général de Home Network App sur le symbol de l'adaptateur.

b à l'aide du logiciel Cockpit pour accéder à l'interface web de l'appareil en cliquant avec le pointeur de souris sur l'onglet correspondant du WiFi 6 Repeater 5400. Le logiciel recherche l'adresse IP actuelle et commence la configura- tion dans l'explorateur Web. Pour la description détaillée de Home Network App et logiciel devolo Cock- pit, consultez le chapitre 3.4 Installer les lo- giciels devolo.

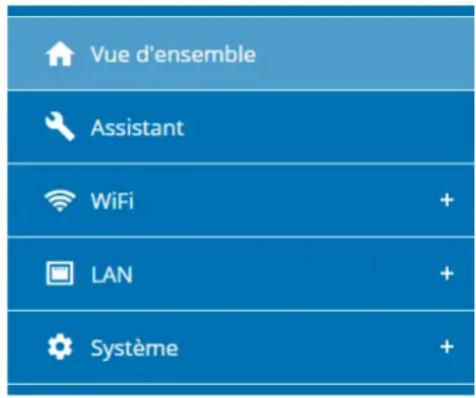

Toutes les fonctions de menu sont décrites dans la fenêtre correspondante du menu et dans le chapit- re correspondant du manuel. L'ordre de la descrip- tion dans le manuel suit l'arborescence des menus. Les figures de l'interface utilisateur de l'appareil sont à titre d'exemple. WiFi_6_Repeater_5400.book Seite 30 Freitag, 3. Juni 2022 10:43 1031 Configuration du réseau devolo WiFi 6 Repeater 5400 Répéteur ou point d'accès Les pages de menu qui ne sont affichées que dans un seul mode sont marqués par une note. Se connecter Pour savoir comment accéder à l'interface web de l'appareil, veuillez consulter le cha- pitre 4.1 Afficher l'interface web in- tégrée. L'interface de configuration n'est pas protégée par un mot de passe. Pour éviter que des tiers accèdent à l'appareil, créez un mot de passe lorsque vous vous connectez pour la première fois. Pour vous connecter, entrez votre mot de passe et cliquez sur Connecter. Pour plus d'informations sur le mot de pas- se, consultez le chapitre 4.7 Système. Se déconnecter Pour quitter l'interface de configuration, cli- quez sur Déconnexion. Sélectionner la langue Sélectionnez la langue voulue dans la liste déroulante des langues. Les menus principaux de l'interface de configurati- on et les sous-menus apparaissent sur le côté gau- che. Cliquez sur un sous-menu pour y accéder directement. WiFi_6_Repeater_5400.book Seite 31 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 32 devolo WiFi 6 Repeater 5400 Effectuer une modification Dès que vous procédez à une modification, deux symboles s’affichent sur la page de menu correspondante : b Symbole de disquette : vos paramètres sont enregistrés. b Symbole X : l’opération est annulée. Vos paramètres ne sont pas enregistrés. Données obligatoires Les champs avec un bord rouge sont des champs obligatoires qui doivent nécessairement être rens- eignés pour pouvoir continuer. Texte d'aide dans les champs non renseignés Les champs non renseignés contiennent un texte d'aide grisé décrivant le contenu demandé. Ce tex- te disparaît dès que vous positionnez le curseur dans le champ et appuyez sur une touche. Réglages par défaut Certains champs contiennent une valeur par dé- faut qui a été choisie de manière à assurer la com- patibilité maximale et donc la simplicité d'utilisation. Les valeurs par défaut dans les menus de sélection (listes déroulantes) sont mises en évi- dence par le signe *. Les valeurs par défaut peuvent bien sûr être rem- placées par vos valeurs personnalisées. Réglages recommandés Quelques champs contiennent des réglages re- commandés. Les réglages recommandés peuvent bien sûr être remplacés par des valeurs personnalisées. Tableaux En cliquant sur la ligne correspondante du tableau (p. ex. contrôle de temps, contrôle parental/ Notez que ces fonctions sont uniquement disponibles pour le mode Point d'accès de l'appareil.), vous pouvez procéder à des modifications dans un tableau. En mode de gestion, la ligne à modifier est affichée sur fond bleu. Erreurs de saisie Les erreurs de saisie sont signalées par un cadre rouge autour du champ concerné ou par un mes- sage d'erreur. Boutons Cliquez sur le symbole de disquette pour sauve- garder les modifications effectuées dans une page de l'interface de configuration. WiFi_6_Repeater_5400.book Seite 32 Freitag, 3. Juni 2022 10:43 1033 Configuration du réseau devolo WiFi 6 Repeater 5400 Pour quitter une page de l'interface de configura- tion, cliquez sur le symbole X ou utilisez le chemin de menu au-dessus des boutons. Pour effacer le contenu d'un champ, cliquez sur le symbole de la corbeille. Pour rafraîchir une liste, cliquez sur le symbole de la flèche. Cliquez sur le symbole de l'œil pour que l'affichage des mots de passe bascule entre texte en clair et chaîne *.

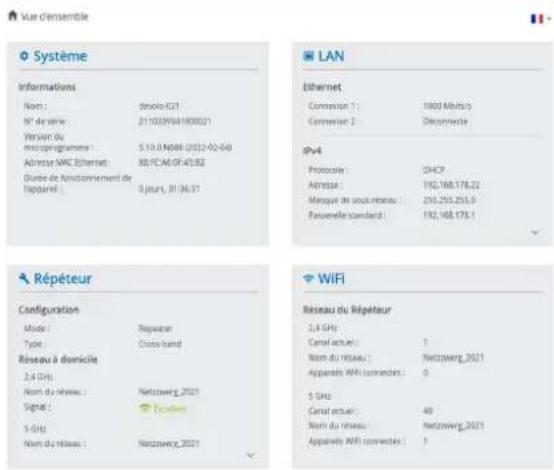

La zone Vue d'ensemble indique l'état de l'appa- reil et les appareils Ethernet et WiFi connectés.

Informations Nom : nom de l'appareil N0 de série : numéro de série de l'appareil Version du microprogramme : version du micro- programme de l'appareil Adresse MAC Ethernet : Adresse MAC de l'appa- reil connecté au port Ethernet Durée de fonctionnement de l'appareil : Durée de fonctionnement de l'appareil

Ethernet Port 1 : indique la vitesse (10/100/1000 Mbits/s) si une connexion a été détectée ; sinon il y l'indica- tion d'état "Déconnecté". IPv4 Protocole : indique si le protocole DHCP est activé ou désactivé WiFi_6_Repeater_5400.book Seite 33 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 34 devolo WiFi 6 Repeater 5400 Adresse : adresse IPv4 utilisée Masque de sous-réseau : sous-masque de réseau IPv4 utilisé Passerelle standard : passerelle IPv4 utilisée Serveur DNS : serveur DNSv4 utilisé IPv6 Adresse/sous-réseau : affiche l'adresse IPv6 que l'appareil utilise pour accéder à l'Internet.

Vous pouvez y redémarrer l'assistant qui vous a aidé lors de la première installation et configurer le devolo WiFi 6 Repeater 5400 en Mode répéteur ou Mode point d'accès.

Dans la zone WiFi, réglez tous les paramètres pour votre réseau sans fil.

Vous voyez ici l'état actuel de votre configuration du réseau WiFi, p. ex. les différents terminaux WiFi connectés, l'adresse MAC, la banque de fré- quences choisie, le SSID, les taux de transmission ainsi que la durée de connexion. WiFi_6_Repeater_5400.book Seite 34 Freitag, 3. Juni 2022 10:43 1035 Configuration du réseau devolo WiFi 6 Repeater 5400

4.5.2Réseaux répéteurs

Ce menu est uniquement disponible en mode répéteur. Vous procédez ici aux paramétrages nécessaires pour vos réseaux du répéteur. Mode répéteur Type de répéteur : « Crossband » ou « Intrabande » WiFi_6_Repeater_5400.book Seite 35 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 36 devolo WiFi 6 Repeater 5400 Bande de fréquence primaire : 2,4 GHz ou 5 GHz. Utiliser les paramètres standard pour le réseau existant et le réseau du répéteur : si vous désacti- vez cette option, configurez séparément les para- mètres mentionnés ci-dessous pour le réseau à domicile existant et pour l'extension créée par le répéteur. Réseau à domicile vs. réseau du répéteur Le graphique suivant a pour but d'expliquer la dif- férence entre les ceux réseaux : En mode répéteur, il y a deux réseaux WiFi : le ré- seau à domicile existant et le réseau du répéteur. Le réseau à domicile est le réseau qui part toujours du périphérique d'accès Internet (routeur WiFi), la transmission de données s'effectuant du routeur au répéteur et vice versa. La transmission de données du répéteur au termi- nal respectif et vice versa s'effectue cependant via le réseau du répéteur. Paramètres pour le réseau à domicile et le réseau du répéteur. Dans ce chapitre, vous déterminez le mode de bande de fréquences souhaité. Le WiFi 6 Repeater 5400 prend en charge aussi bien le fonctionnement en parallèle des bandes de fré- quences WiFi que leur utilisation séparée. Si l'option Utiliser les mêmes paramétrages pour la bande 2,4 GHz et la bande 5 GHz, les para- mètres du mode répéteur sont valables pour les deux bandes de fréquences. Si l'option est désactivée, chaque bande de fré- quences est configurée différemment. Nom du réseau Dans le champ Nom du réseau, entrez le nom du réseau WiFi. Mot de passe Dans le champ Mot de passe, entrez la clé du ré- seau WiFi sélectionné. Réseau á domicile Réseau du répéteur Fig. 5 WiFi_6_Repeater_5400.book Seite 36 Freitag, 3. Juni 2022 10:43 1037 Configuration du réseau devolo WiFi 6 Repeater 5400

Ce menu est uniquement disponible en mode point d'accès. Vous procédez ici à tous les réglages nécessaires pour votre réseau WiFi. Mode réseau WiFi Le WiFi 6 Repeater 5400 prend en charge aussi bien le fonctionnement en parallèle des bandes de fréquences WiFi que leur utilisation séparée. Dans le champ Mode réseau WiFi, vous détermi- nez votre réglage favori en cliquant sur le champ respectif : b 2,4 GHz + 5 GHz – les deux bandes de fréquen- ces sont utilisées b 2,4 GHz – seule la bande de fréquences 2,4 GHz est utilisée b 5 GHz – seule la bande de fréquences 5 GHz est utilisée b inactif – si vous le souhaitez, vous pouvez désactiver complètement la partie WiFi. Notez que la connexion sans fil avec le WiFi 6 Repeater 5400 sera coupée dès que vous enregistrez ce réglage. Dans ce cas, configurez l'appareil via Ethernet. Nom du réseau Le nom du réseau (SSID) détermine le nom de vot- re réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et ainsi identifier le réseau WiFi correct.

WiFi_6_Repeater_5400.book Seite 37 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 38 devolo WiFi 6 Repeater 5400 Canaux Dans la gamme de fréquences de 2,4 GHz 13 canaux sont disponibles. Les canaux recommandés pour l'Europe sont les canaux 1, 6 et 11. Les plages de fréquence de ces canaux ne se chevauchent pas et ne provoquent pas de problèmes de connexion. Dans la gamme de fréquences de 5 GHz, 19 canaux sont disponibles. Par défaut, le champ Canal est réglé sur Automatique. Dans cette configuration, le WiFi 6 Repeater 5400 effectue la sélection du canal régulièrement et automatiquement. En d'autres termes, si la dernière station connectée se déconnecte, un canal approprié est recherché immédiatement. Si aucune station n'est connectée, l'appareil sélectionne le canal automatiquement toutes les 15 minutes. Notez que les appareils connectés doivent égale- ment prendre en charge la bande 5 GHz. Les canaux supérieurs ou égaux à 52 sont des bandes radar. Lors de la première connexion, une phase de détection radar démarre automatiquement (DFS). Le WiFi 6 Repeater 5400 n'est pas accessible via WiFi pendant cette phase. Cela peut prendre jus- qu'à 10 minutes. Dans le champ Canal, vous pouvez sélectionner manuellement un canal 2,4 GHz et un canal 5 GHz. Si vous n'êtes pas sûr des canaux radio des appa- reils radio qui se trouvent à proximité, sélectionnez l'option Automatique. Masquer le SSID Le SSID est le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau voulu. Si l'option Masquer le SSID est désactivée, le nom de votre réseau est visible. Lorsque cette case est désactivée, le SSID est masqué et les participants au réseau doivent le connaître et l'entrer manuellement pour pouvoir établir la liaison. Certains postes WiFi ont des difficultés à établir une liaison avec des réseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après. Sécurité La méthode de chiffrement utilisé pour sécuriser les transmissions de données dans votre réseau sans fil est WPA/WPA2/WPA3 (Wi-Fi Protected WiFi_6_Repeater_5400.book Seite 38 Freitag, 3. Juni 2022 10:43 1039 Configuration du réseau devolo WiFi 6 Repeater 5400 Access). Cette méthode permet d'utiliser une clé personnalisée comprenant des lettres, des chiffres et les caractères spéciaux affichables avec une longueur maximale de 63 signes. Tapez cette clé directement dans le champ Code. Si la norme de cryptage WPA3 est activée, la fonction WPS ne peut pas être utilisée pour des raisons techniques. Pour plus d'informations à ce sujet, veuillez consulter le chapitre 4.5.8 Wi-Fi Protected Setup (WPS).

Ce menu est uniquement disponible en mode point d'accès. Si vous proposez à vos amis ou proches de passage chez vous d'utiliser l'accès Internet mais ne voulez pas leur communiquer le mot de passe de votre ré- seau sans fil, vous avez la possibilité de créer un ac- cès invité fonctionnant parallèlement à l'accès Internet principal et possédant ses propres SSID, contingent de temps et mot de passe WiFi. Vos amis pourront surfer sur Internet, mais ne pourront pas accéder au réseau local. Pour configurer un accès Invité, activez l'option Activer. Vous pouvez également activer et désacti- ver l'accès Invité dans Home Network App au moyen du bouton Accès Invité. WiFi_6_Repeater_5400.book Seite 39 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 40 devolo WiFi 6 Repeater 5400 Gamme de fréquences Dans le champ Bande de fréquences, sélectionnez le mode de bande de fréquences que vous utilisez (voir le chapitre Mode réseau WiFi). Nom du réseau Dans le champ Nom du réseau, définissez le nom du réseau d'invité. Clé Il est recommandé de crypter l'accès Invité pour éviter qu'un autre utilisateur à portée du point d'accès WiFi s'introduise dans votre réseau et utili- se votre accès Internet. Le mécanisme de sécurité disponible est WPA/WPA2/WPA3 (Wi-Fi Pro- tected Access). Si la norme de cryptage WPA3 est activée, la fonction WPS ne peut pas être utilisée pour des raisons techniques. Pour plus d'informations à ce sujet, veuillez consulter le chapitre 4.5.8 Wi-Fi Protected Setup (WPS). Cette méthode permet d'utiliser une clé personna- lisée comprenant des lettres et des chiffres avec une longueur maximale de 63 signes. Cette clé peut être saisie directement avec le clavier. Entrez le nombre requis de lettres et de chiffres dans le champ Clé. Code QR Le code QR vous permet de configurer facilement la connexion au réseau Invité pour les appareils mobiles. En scannant le code, les paramètres de cryptage du réseau Invité sont automatiquement transmis à l'appareil mobile respectif. Le code QR est seulement visible quand le réseau invité est activé.

4.5.5Mesh (réseau maillé)

Mesh (réseau maillé) Tous les adaptateurs WiFi de la série devolo Magic et le WiFi 6 Repeater 5400 offrent le Mesh WiFi et ainsi des fonctions WiFi entièrement nouvelles et améliorées : b Le Fast Roaming (IEEE 802.11r) permet d’accé- lérer l’enregistrement d’un terminal WiFi, comme p. ex. un smartphone ou une tablette, lors du passage à un autre point d’accès WiFi. C'est particulièrement important quand les uti- lisateurs se déplacent avec leurs appareils mobiles dans la maison. WiFi_6_Repeater_5400.book Seite 40 Freitag, 3. Juni 2022 10:43 1041 Configuration du réseau devolo WiFi 6 Repeater 5400 La fonction Fast Roaming n'est pas compa- tible avec toutes les terminaux WiFi. S’il y a des problèmes de connexion de vos appa- reils, désactivez la fonction. Dans l'état de livraison du WiFi 6 Repeater 5400 Fast Roaming est désactivée par défaut. b Avec la nouvelle fonction Airtime Fairness, les clients WiFi rapides sont privilégiés. Les appa- reils anciens, qui ont besoin par exemple de beaucoup de temps pour un téléchargement, ne freinent plus le WiFi. b Le Bandsteering intégré assure le passage automatique de tous les clients WiFi sur la bande de fréquences optimale (bandes de fré- quences 2,4 et 5 GHz) afin d'utiliser toujours la meilleure connexion WiFi. Pour activer les fonctions Mesh, activez l'option Activer. A l'état par défaut du WiFi 6 Repeater 5400, la fonction Mesh est activée. WiFi Clone Ce menu est uniquement disponible en mode point d'accès. WiFi Clone permet de transmettre facilement les données de configuration WiFi d'un point d'accès WiFi (p. ex. votre routeur WiFi) existant à tous les points d'accès WiFi (Single SSID). Pour effectuer le transfert, sélectionnez l'option Démarrer la confi- WiFi_6_Repeater_5400.book Seite 41 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 42 devolo WiFi 6 Repeater 5400 guration et appuyez ensuite sur la touche WPS de l'appareil dont vous voulez récupérer les données de connexion WiFi (SSID et mot de passe WiFi).

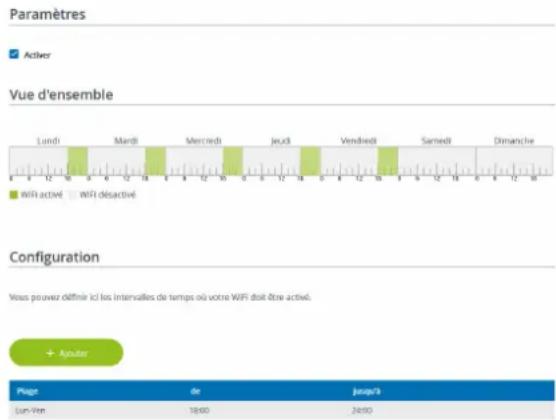

4.5.6Planificateur WiFi

Ce menu est uniquement disponible en mode point d'accès. Dans la zone Planificateur WiFi, déterminez quand et si votre réseau sans fil doit être activé ou désactivé. Activer le planificateur WiFi Pour pouvoir utiliser le planificateur horaire, activer l'option Activer. Configuration Pour chaque jour de semaine, vous avez la possibi- lité de définir plusieurs périodes pendant lesquel- les le réseau sans fil est actif. Le planificateur horaire active ou désactive le réseau sans fil auto- matiquement. Déconnexion automatique Si vous activez l'option Déconnexion automa- tique, le réseau sans fil n'est désactivé qu'au mo- ment où la dernière station se déconnecte. L'activation et la désactivation manuelles sur l'appareil (par bouton) ont toujours la priorité sur la programmation horaire auto- matique. La programmation horaire telle qu'elle est réglée est de nouveau valable au- tomatiquement lors de la période suivante définie.

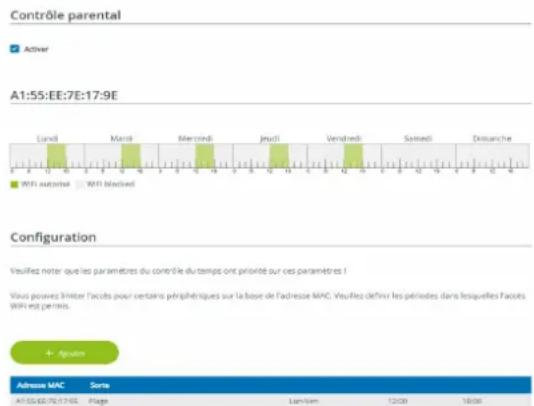

4.5.7Contrôle parental

Ce menu est uniquement disponible en mode point d'accès. WiFi_6_Repeater_5400.book Seite 42 Freitag, 3. Juni 2022 10:43 1043 Configuration du réseau devolo WiFi 6 Repeater 5400 Cette fonction vous permet de limiter le temps d'utilisation de l'accès WiFi de certains appareils. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent utiliser le WiFi. L'uti- lisation du contrôle parental requiert au préalable la synchronisation avec un serveur de temps (Sy- stème Gestion dans le champ Serveur des temps (NTP)) du WiFi 6 Repeater 5400 doit être activé et une connexion Internet active est requise. Le serveur de temps pool.ntp.org est actif par défaut. Pour de plus amples informations, veuillez lire le chapitre 4.7.2 Gestion. Si vous voulez paramétrer une période (durée d’utilisation en heures) ou un contingent de temps (activé de ... à), cochez l’option Activer. En- trez maintenant les adresses MAC des appareils pour lesquels vous voulez paramétrer le contrôle parental. Sous Sorte, déterminez soit une période (limite de temps) soit un contingent de temps durant les- quels le contrôle parental doit être actif. Sous Sé- lectionner l’intervalle, sélectionnez la tranche de temps souhaitée. Paramétrer une pèriode Sous période, on peut sélectionner la limite de temps. Confirmez vos paramètres en cliquant sur le sym- bole de disquette. Paramétrer un contingent de temps Sous Contingent de temps, on peut sélectionner le laps de temps souhaité. Une fois l’intervalle saisi, WiFi_6_Repeater_5400.book Seite 43 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 44 devolo WiFi 6 Repeater 5400 entrez l’heure de départ et l’heure de fin souhai- tées en heures et minutes. Confirmez vos paramètres en cliquant sur le sym- bole de disquette. Si vous voulez supprimer une période (limite de temps) ou un contingent de temps de la liste, cli- quez sur/effleurez le symbole de corbeille.

4.5.8Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) est une norme de cryptage développée par Wi-Fi Alliance pour confi- gurer un réseau sans fil sécurisé plus rapidement et plus simplement. La clé de sécurité de chaque péri- phérique WiFi est communiquée automatique- ment et durablement aux autres stations WiFi du réseau sans fil. Activer le cryptage WPS Pour pouvoir utiliser le cryptage WPS, activez l'option Activer. Le WiFi 6 Repeater 5400 propose deux variantes différentes pour transmettre ces clés de sécurité : WPS à l'aide du bouton-poussoir WPS 1 Démarrez la procédure de cryptage du WiFi 6 Repeater 5400 a appuyer soit sur le bouton «Add » sur le côté de l'appareil ou a sur l'interface utilisateur sous WiFi Bouton de commande WPS sur le bouton correspondant Exécuter. WiFi_6_Repeater_5400.book Seite 44 Freitag, 3. Juni 2022 10:43 1045 Configuration du réseau devolo WiFi 6 Repeater 5400 2 Appuyez ensuite sur la touche WPS de l'appareil WiFi à ajouter, ou activez le mécanisme WPS dans les paramètres WiFi de l'appareil WiFi. Les périphériques se communiquent maintenant leurs clés de sécurité et établissent une liaison WiFi sécurisée. La DEL WiFi sur le côté avant indique le processus d e s y n c h r o n i s a t i o n e n clignotant. WPS à l'aide d'un code PIN Pour connecter de façon sûre des appareils WiFi dans votre réseau sans fil à l’aide d’une variante de code PIN, entrez sur l’interface Web sous WiFi WPS PIN WPS, le code PIN WPS généré par votre smartphone ou tablette Android et lancez le pro- cessus de cryptage en appuyant sur le bouton Exé- cuter correspondant. L'application de la méthode WPS implique que la norme de cryptage WPA/WPA2 ou WPA2 ou WPA3/WPA2 est active. Si la norme de cryptage WPA3 est activée, la fonction WPS ne peut pas être utilisée pour des raisons techniques. Pour plus d'informations à ce sujet, veuillez consulter le chapitre 4.5.3 Réseaux WiFi. Veillez aux paramétrages automatiques suivants : b si auparavant, sous WiFi Réseaux WiFi l'option pas de cryptage est sélectionnée, WPA2 est automatiquement activé. Le nouveau mot de passe généré est affiché sous WiFi Réseaux WiFi dans le champ Clé. b si dans le menu WiFi Réseaux WiFi l'option WPA/WPA2 est sélectionnée, ce réglage est conservé avec le mot de passe attribué auparavant.

4.5.9Réseaux voisins

Dans la zone Réseaux voisins les réseaux sans fil dans votre environnement sont affichés. WiFi_6_Repeater_5400.book Seite 45 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 46 devolo WiFi 6 Repeater 5400

La zone LAN vous permet de régler les paramètres réseau.

Vous voyez ici l'état LAN actuel de l'adaptateur devolo WiFi 6 Repeater 5400. Dans la zone Ether- net, l'appareil réseau (p. ex. PC, NAS etc.) raccordés aux raccordement réseau Connexion 1/Connexi- on 2 sont affichés. IPv4/IPv6 Selon la façon dont le WiFi 6 Repeater 5400 est connecté à Internet (IPv4 ou IPv6), les informations réseau actuelles comme l'adresse, le sous-mas- que, la passerelle par défaut et le serveur DNS sont affichés.

4.6.2Configuration IPv4/IPv6

Dans les valeurs par défaut, seule l'option Re- prendre la configuration réseau d'un serveur DHCP pour IPv4 est activée ce qui signifie que WiFi_6_Repeater_5400.book Seite 46 Freitag, 3. Juni 2022 10:43 1047 Configuration du réseau devolo WiFi 6 Repeater 5400 l'adresse IPv4 est automatiquement récupérée de- puis un serveur DHCP. Les données réseau attri- buées actuellement sont visibles (en gris). S'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (votre routeur Internet par. ex.), vous devez laisser activée l'option Re- prendre la configuration réseau d'un serveur DHCP pour IPv4 afin que le WiFi 6 Repeater 5400 obtienne automatiquement une adresse. Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-réseau, Pas- serelle par défaut et Serveur DNS. Confirmez vos paramètres en cliquant sur le sym- bole de disquette. Redémarrez ensuite l'adaptateur devolo WiFi 6 Repeater 5400 (voir le chapitre 4.7.3 Configuration) pour appliquer vos modifications. Configuration IPv6 Adresse : affiche l'adresse IPv6 que l'appareil uti- lise pour accéder à l'Internet. Masque de sous-réseau : Indique la longueur du préfixe en bits. Le préfixe est le bit de tête de l'adresse IPv6. Exemple : 2a00:fe0:313:25:f606:8dff:fe4f:6aee avec le préfixe 64 signifie que le préfixe ici est 2a00:fe0:313:25.

La zone System vous permet d'effectuer des régla- ges de sécurité, ainsi que d'autres fonctions de l'adaptateur devolo WiFi 6 Repeater 5400.

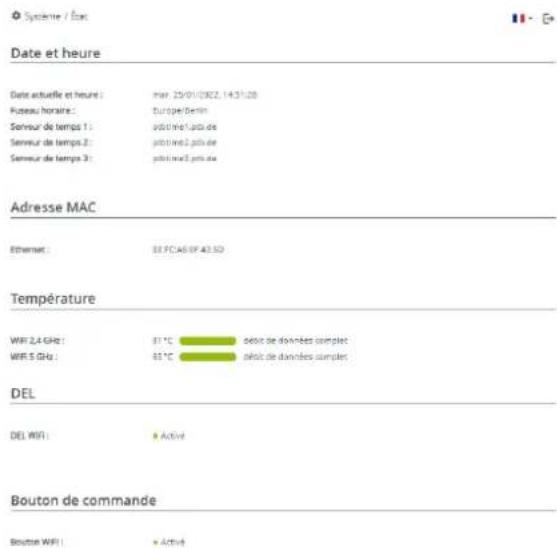

On peut consulter ici les informations les plus im- portantes sur l'adaptateur devolo WiFi 6 Repeater 5400 à savoir la date actu- elle et l'heure, le fuseau horaire, l'adresse MAC, l'état des DEL WiFi ainsi que de bouton de com- mande. WiFi_6_Repeater_5400.book Seite 47 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 48 devolo WiFi 6 Repeater 5400

On peut entrer des noms personnalisés dans les In- formations système dans les champs Nom du périphérique (Hostname) et Emplacement du périphérique. Ces deux informations sont particu- lièrement utiles quand plusieurs adaptateurs devo- lo sont utilisés dans le réseau et qu'ils doivent être identifiés. La fonction Modifier le mot de passe d'accès per- met de définir un mot de passe de connexion pour l'accès à l'interface Web. Par défaut, l'interface de configuration du WiFi 6 Repeater 5400 n'est pas protégée par un mot de passe. Nous recommandons d'activer la protection contre les accès abusifs en créant un mot de passe immédiatement après l'installation du WiFi 6 Repeater 5400. Pour cela, entrez deux fois le nouveau mot de passe souhaité. L'interface web est à pré- sent protégée contre les accès abusifs par votre mot de passe individuel ! Dans les paramètres de DEL, on peut désactiver le voyant d'état de DEL WiFi. Un dysfonctionnement est tout de même signalé par un clignotement correspondant. Vous pouvez désactiver complètement les bou- tons de commande sur l'adaptateur devolo WiFi 6 Repeater 5400 pour vous protéger contre d'éventuelles modifications. Désactivez tout simplement l'option Activer bouton WiFi.

WiFi_6_Repeater_5400.book Seite 48 Freitag, 3. Juni 2022 10:43 1049 Configuration du réseau devolo WiFi 6 Repeater 5400 Les boutons de commande sont à l'état de livraison de l'adaptateur devolo WiFi 6 Repeater 5400 acti- vés par défaut. Sous Fuseau horaire, on peut sélectionner le fuse- au horaire actuel, p. ex. Europe/Berlin. L'option Serveur de temps (NTP) permet de déterminer un serveur de temps. Un serveur de temps est un ser- veur dans Internet chargé de fournir l'heure ex- acte. La plupart des serveurs de temps sont réglés sur une horloge radio-pilotée. Sélectionnez le fuse- au horaire et le serveur de temps qui règle automa- tiquement l'adaptateur WiFi 6 Repeater 5400 sur l'heure d'été et l'heure d'hiver.

Enregistrer la configuration du périphérique Pour enregistrer la configuration active dans un fichier sur votre ordinateur, sélectionner le bouton correspondant dans la zone Système Configu- ration Enregistrer la configuration du péri- phérique dans un fichier. Précisez le répertoire de stockage et entrez le nom du fichier de configura- tion. Le téléchargement de la configuration actuel de l’appareil démarre. Restaurer la configuration de l'appareil à partir du fichier Dans Système Configuration, un fichier de con- figuration existant peut être envoyé au WiFi 6 Repeater 5400 et y être activé. Sélectionnez un fichier adéquat avec le bouton Choisir fichier ... et démarrez le processus en cliquant sur le bou- ton Restaurer. Valeurs par défaut Le menu Système Gestion sert à restaurer la configuration par défaut initiale du WiFi 6 Repeater 5400 à l'aide de l'option Réinitia- liser. Tous vos paramètres WiFi personnels seront alors perdus. Le mot de passe du WiFi 6 Repeater 5400 est également réinitialisé. Tous les paramètres de configuration actifs peu- vent être sauvegardés dans un fichier sur votre or- WiFi_6_Repeater_5400.book Seite 49 Freitag, 3. Juni 2022 10:43 10Configuration du réseau 50 devolo WiFi 6 Repeater 5400 dinateur, et au besoin être chargés dans le WiFi 6 Repeater 5400 pour rétablir une configura- tion. Ceci vous permet de créer plusieurs configu- rations pour des environnements réseau différents. Elles serviront à reconfigurer l'appareil très rapidement et de façon conviviale. Redémarrer l'appareil Pour redémarrer le WiFi 6 Repeater 5400, sélec- tionnez dans Système Configuration le bouton Redémarrer.

4.7.4Mise à jour du microprogramme

Le microprogramme du WiFi 6 Repeater 5400 con- tient le logiciel d'exploitation de l'appareil. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du firmware téléchargeable à partir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions. Microprogramme à jour Le microprogramme du WiFi 6 Repeater 5400 ac- tuellement installé est affiché ici. Recherche et mise à jour du microprogramme automatiquement Le WiFi 6 Repeater 5400 peut aussi rechercher au- tomatiquement un microprogramme à jour. Acti- vez à cet effet l’option Vérifier régulièrement la mise à jour du microprogramme. Le WiFi 6 Repeater 5400 vous informe dès qu’il y a une nouvelle version du microprogramme. L’option est activée par défaut. Avec l’option Enregistrer automatiquement la mise á jour du microprogramme, le WiFi_6_Repeater_5400.book Seite 50 Freitag, 3. Juni 2022 10:43 1051 Configuration du réseau devolo WiFi 6 Repeater 5400 WiFi 6 Repeater 5400 installe automatique-ment le microprogramme trouvé auparavant. Le WiFi 6 Repeater 5400 met automatique- ment la mise á jour du microprogramme. L’option est activée par défaut. Télécharger le microprogramme à jour 1 Si vous avez téléchargé sur votre ordinateur un fichier de firmware mis à jour pour le WiFi 6 Repeater 5400, allez dans la zone Système Microprogramme Fichier de microprogramme. Cliquez sur Rechercher le fichier du microprogramme … et sélec- tionnez le fichier téléchargé. 2 Confirmez la procédure de mise à jour avec Télécharger. À la fin de la mise à jour, le WiFi 6 Repeater 5400 redémarre automatique- ment. Assurez que la procédure de mise à jour n'est pas interrompue.

Ce menu est uniquement disponible en mode point d'accès. Config Sync permet une configuration uniforme des appareils devolo WiFi sur l’ensemble du réseau.Les paramètres suivants en font partie : b Réseau WiFi b Réseau Invité b Mesh WiFi b Paramètres du planificateur horaire et du ser- veur de temps. Pour activer Config Sync, activez l'option Activer. Notez que le WiFi est toujours activé ou désactivé dans l'ensemble du réseau. Terminez donc d'abord Config Sync sur l'appareil que vous voulez configurer ou activer séparément. WiFi_6_Repeater_5400.book Seite 51 Freitag, 3. Juni 2022 10:43 10Annexe 52 devolo WiFi 6 Repeater 5400 5 Annexe

5.1 Caractéristiques techniques

Pour des caractéristiques techniques com- plèts sont disponibles sur Internet à l'adres- se www.devolo.global Cryptage WiFi WPA/WPA2/WPA3 Per- sonal Port périphérique 2x RJ45 (prise réseau Ethernet) Consommation Maximum : 13/5,7 W/A Normale : ~8,7/5,7 W/A Alimentation électrique interne 196-250 V AC 50 Hz Température (Stockage/Fonction- nement) -25°C à 70 °C / 0°C à 40°C Dimensions (en mm, sans prise) 115 x 37 x 140 (HxWxD) Conditions ambian- tes 10-90% Humidité de l'air, sans condensation Homologations CE WiFi_6_Repeater_5400.book Seite 52 Freitag, 3. Juni 2022 10:43 1053 Annexe devolo WiFi 6 Repeater 5400

5.2 Fréquences et puissance

d'émission Spécifications techniques dans la bande fré- quentielle des 5 GHz *Les connexions WiFi dans la bande 5 GHz de 5,15 à 5,35 GHz sont uniquement desti- nées au fonctionnement à l’intérieur de lo- caux fermés. Cette limitation/exigence est valable dans les pays suivants : Plage de fré- quences 5 GHz Norme IEEE 802.11 a/h

Bande de fréquen- ces en intérieur 5150 à 5350 MHz Bande de fréquen- ces en intérieur & extérieur 5150 à 5725 MHz (802.11 a/h, n) 5150 à 5350 MHz / 5470 à 5725 MHz (802.11 ac) 5150 à 5350 MHz / 5470 à 5725 MHz (802.11 ax) Largeur de bande du canal 20 MHz (802.11 a/h) 20 MHz, 40 MHz (802.11

5.3 Canaux et fréquences porteu-

ses Canaux et fréquences dans la bande 5 GHz Plage de fré- quences 2,4 GHz Norme IEEE 802.11 b

Bande de fréquen- ces en intérieur

Bande de fréquen- ces en intérieur & extérieur 2399,5 à 2484,5 MHz Largeur de bande du canal 20 MHz (802.11 b/g) 20 MHz, 40 MHz (802.11

5.4 Élimination des anciens appa-

reils Applicable dans les pays de l’Union Européenne et les autres pays ayant un système de récupération séparé. 120 5600 MHz 124 5620 MHz 128 5600 MHz 132 5660 MHz 136 5680 MHz 140 5700 MHz Canal Fréquence porteuse 1 2412 MHz 2 2417 MHz 3 2422 MHz 4 2427 MHz 5 2432 MHz 6 2437 MHz 7 2442 MHz Canal Fréquence porteuse 8 2447 MHz 9 2452 MHz 10 2457 MHz 11 2462 MHz 12 2467 MHz 13 2472 MHz Canal Fréquence porteuse WiFi_6_Repeater_5400.book Seite 55 Freitag, 3. Juni 2022 10:43 10Annexe 56 devolo WiFi 6 Repeater 5400 Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet ad- aptateur est un appareil électrique ou électronique soumis à la directive WEEE sur les appareils électriques. Ce type d'appareil ne peut plus être éliminé avec les ordures ménagères. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre admini- stration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.

5.5 Conditions générales de

garantie Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Ce- lui-ci se chargera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l’ensemble des conditions de garantie sur notre site Internet www.devolo.global/support

Bouton de réinitialisation 29 Boutons de commande

Consignes de sécurité

Élimination des anciens appareils 55

Mode point d'accès 24 Mode répéteur

Réinitialisation 14, 20 Répétition intrabande 26, 35 Réseau à domicile

Serveur de temps 49 Serveur DHCP

un équipement adaptateur 14

Valeurs par défaut usine 20, 29 Voyant d’état DEL
