| Type de produit | Wifi répéteur |
| Marque | Devolo |
| Modèle | WiFi 6 Repeater 3000 |
| Dimensions (H x L x P, sans prise) | 149 x 71 x 46 mm |
| Alimentation | 196 – 250 V AC, 50 Hz (interne) |
| Consommation électrique | Maximum 9,7 W / Normale ~6,1 W |
| Norme WiFi | IEEE 802.11a/b/g/n/ac/ax (WiFi 6) |
| Bandes de fréquence | 2,4 GHz et 5 GHz |
| Débit maximal | Jusqu'à 3000 Mbit/s |
| Cryptage WiFi | WPA/WPA2/WPA3 Personal |
| Port Ethernet | 1 x Gigabit Ethernet (RJ45) |
| Fonctions principales | Crossband Repeating, Beamforming, Mesh WiFi, WPS, Planificateur WiFi, Contrôle parental, Réseau invité, Config Sync |
| Installation | Application mobile (iOS/Android) ou interface web |
| Indicateur LED | Voyant d'état à 4 niveaux (signal et statut) |
| Antennes | 4 antennes WiFi intégrées |
| Température de fonctionnement | 0°C à 40°C |
| Humidité ambiante | 10 – 90 % (sans condensation) |
| Homologations | CE |
| Classe de protection | II |
| Contenu du coffret | Appareil, guide d'installation, dépliant sécurité et service, déclaration CE |
| Entretien et nettoyage | Débrancher et nettoyer avec un chiffon sec |
| Sécurité | Ne pas ouvrir ; usage intérieur uniquement ; éviter humidité et sources de chaleur |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur ; contacter le SAV si défectueux |
| Garantie | Consultez les conditions sur www.devolo.global/support |
FOIRE AUX QUESTIONS - WiFi 6 Repeater 3000 DEVOLO
Questions des utilisateurs sur WiFi 6 Repeater 3000 DEVOLO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Wifi répéteur au format PDF gratuitement ! Retrouvez votre notice WiFi 6 Repeater 3000 - DEVOLO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WiFi 6 Repeater 3000 de la marque DEVOLO.
MODE D'EMPLOI WiFi 6 Repeater 3000 DEVOLO
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
Android ^™ est une marque déposée de Open Handset Alliance.
Linux® est une marque déposée de Linus Torvalds.
Ubuntu® est une marque déposée de Canonical Ltd.
Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc.
iPhone ^® , iPad ^® et iPod ^® sont des marques déposées de Apple Computer, Inc
Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.
Wi-Fi ^® , Wi-Fi Protected Access ^TM , WPA ^TM , WPA2 ^TM et Wi-Fi Protected Setup ^TM sont des marques déposées de Wi-Fi Alliance ^® .
devolo et le logo devolo sont des marques déposées de devolo AG.
Le paquet de microprogrammes de devolo contient des fichiers diffusés sous différentes licences, notamment sous une licence dont devolo est propriétaire et sous une licence Open Source (à savoir GNU General Public License, GNU Lesser General Public License ou FreeBSD License). Le code source des fichiers diffusés en tant qu'Open Source peut être demandé par écrit à gpl@devolo.de.
Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications.
Ce produit a été fabriqué et est vendu sous licence accordée à devolo AG par Vectis One Ltd. pour les brevets sur la technologie WiFi et en possession de Wi-Fi One, LLC (« licence »). La licence est limitée à l'électronique finie pour l'utilisation finale et ne s'étend pas aux appareils ou processus de tiers, qui sont utilisés ou vendus en combinaison avec ce produit.
devolo AG
Charlottenburger Allee 67
52068 Aachen
Germany
www.devolo.global
Version 1.0_6/22
Contenu
1 Avant-propos 6
1.1 Information sur cette documentation 6
1.2 Utilisation conforme 8
1.3 Conformité CE 9
1.4 Consignes de sécurité 9
1.5 devolo dans Internet 11
2 Introduction 12
2.1 WiFi 6 – le « WiFi à haute efficacité » ...... 12
2.2 Le WiFi 6 Repeater 3000 se présente ..... 13
2.2.1 Bouton maison 15
2.2.2 Signification du voyant lumineux WiFi 17
2.2.3 Bouton de réinitialisation 21
2.2.4 Port Ethernet 21
2.2.5 Antennes WiFi 21
3 Mise en service 22
3.1 Contenu du coffret 22
3.2 Configuration système requise 22
3.3 Installation de WiFi 6 Repeater 3000 22
3.3.1 Installation avec l'application 23
3.3.2 Installation avec l'interface web 24
3.3.3 Utilisation comme répéteur 25
3.3.4 Utilisation comme point d'accès 27
3.3.5 Configuration comme répéteur avec le bouton «Add » d'ajout (WPS) ..... 28
3.4 Installer les logiciels devolo 28
3.5 Supprimer le WiFi 6 Repeater 3000 d'un réseau 29
4 Configuration du réseau 30

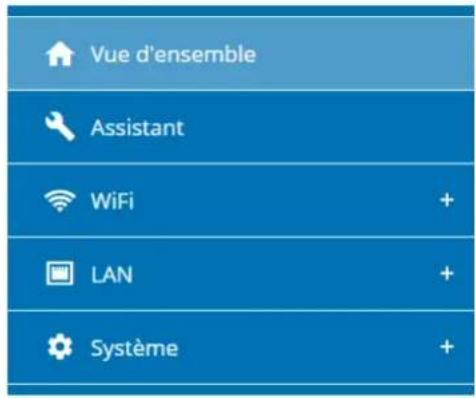

4.1 Afficher l'interface web intégrée 30
4.2 Généralités 30

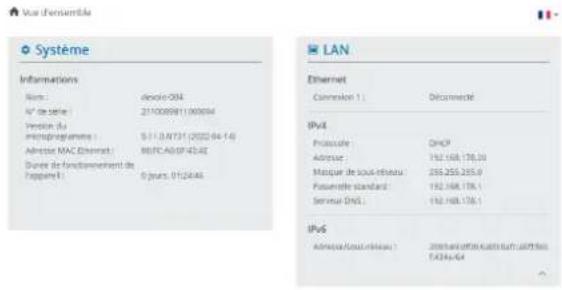

4.3 Vue d'ensemble 33
4.3.1 Système 33
4.3.2 LÁN 33
4.4 Assistant 34
4.5 WiFi 34
4.5.1 État 34
4.5.2 Réseaux répéteurs 35
4.5.3 Réseaux WiFi 37
4.5.4 Réseau Invité 39
4.5.5 Mesh (réseau maillé) 40

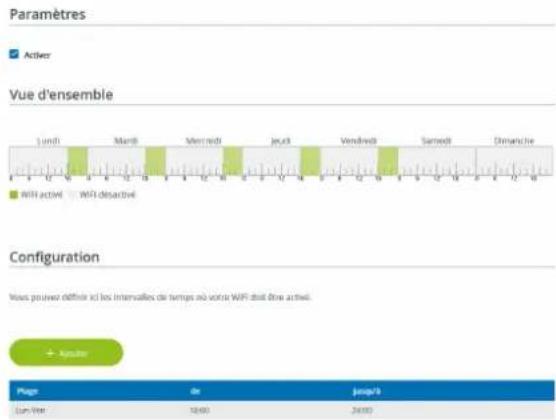

4.5.6 Planificateur WiFi 42
4.5.7 Contrôle parental 42
4.5.8 Wi-Fi Protected Setup (WPS) 44
4.5.9 Réseaux voisins 45
4.6 LAN 46
4.6.1 Etat 46
4.6.2 Configuration IPv4/IPv6 46
4.7 Système 47
4.7.1 Etat 47
4.7.2 Gestion 48
4.7.3 Configuration 49
4.7.4 Mise à jour du microprogramme 50
4.7.5 Config Sync 51
5 Annexe 52
5.1 Caractéristiques techniques 52
5.2 Fréquences et puissance d'émission 53
5.3 Canaux et fréquences porteuses 54
5.4 Elimination des anciens appareils 56
5.5 Conditions générales de garantie 56

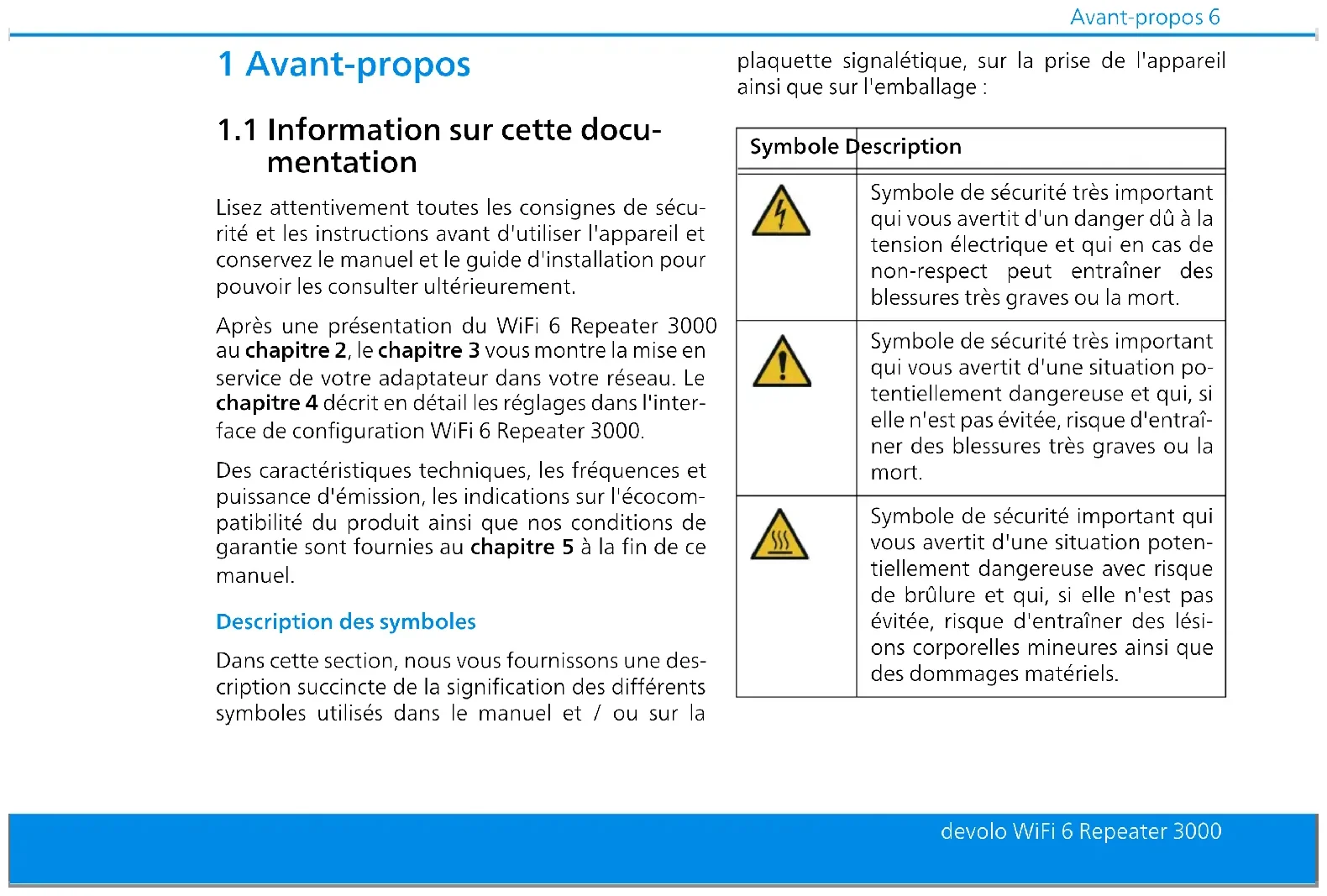

1 Avant-propos
1.1 Information sur cette documentation
Lisez attentivement toutes les consignes de sécurité et les instructions avant d'utiliser l'appareil et conservez le manuel et le guide d'installation pour pouvoir les consulter ultérieurement.
Après une présentation du WiFi 6 Repeater 3000 au chapitre 2, le chapitre 3 vous montre la mise en service de votre adaptateur dans votre réseau. Le chapitre 4 décrit en détail les réglages dans l'interface de configuration WiFi 6 Repeater 3000.
Des caractéristiques techniques, les fréquences et puissance d'émission, les indications sur l'écocompatibilité du produit ainsi que nos conditions de garantie sont fournies au chapitre 5 à la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte de la signification des différents symboles utilisés dans le manuel et / ou sur la
plaquette signalétique, sur la prise de l'appareil ainsi que sur l'emballage :
| Symbole Description | |
 | Symbole de sécurité très important qui vous avertit d'un danger dû à la tension électrique et qui en cas de non-respect peut entraîner des blessures très graves ou la mort. |
 | Symbole de sécurité très important qui vous avertit d'une situation potentiellement dangereuse et qui, si elle n'est pas évitée, risque d'entraîner des blessures très graves ou la mort. |
 | Symbole de sécurité important qui vous avertit d'une situation potentiellement dangereuse avec risque de brûlure et qui, si elle n'est pas évitée, risque d'entraîner des lésions corporelles mineures ainsi que des dommages matériels. |
7 Avant-propos
| Symbole Description | |
 | Symbole de sécurité très important qui vous avertit d'une situation potentiellement dangereuse assortie d'un risque de trébuchement qui peut entraîner des blessures. |
 | Remarque importante qui signale le risque éventuel de dommages matériels et dont il est recommandé de tenir compte. |
 | L'appareil ne doit être utilisé que dans des locaux secs et fermés. |
 | Applicable uniquement aux appareils avec WiFi dans la 5 GHz:Les connexions WiFi dans la bande 5 GHz de 5,15 à 5,35 GHz sont exclusivement destinées à être utilisées à l'intérieur de locaux fermés. |
| Symbole | Description |
 | L'appareil est un produit de la classe de protection II. Les parties du boîtier (en métal) conductrices d'électricité peuvent, en cas de défaut, être sous tension pendant le fonctionnement ou la maintenance. Ces parties sont donc séparées des éléments sous tension par une isolation renforcée. |
 | Par le marquage CE, le fabricant / le responsable de la mise en circulation déclare que le produit est conforme aux directives européennes en vigueur et qu'il a été soumis aux procédures d'évaluation de la conformité prescrites. |
| Symbole Description | |
 | Sert à éviter les déchets d'appareils électriques et électroniques et à la réduction de tels déchets grâce à la réutilisation, au recyclage et aux autres formes de valorisation. La directive WEEE fixe des normes minimales pour le traitement des déchets d'équipements électriques et électroniques dans l'UE, l'AELE et le Royaume-Uni. |
 | Conseils et astuces concernant la configuration du produit. |
 | Indique que le déroulement d'une action est terminé. |
1.2 Utilisation conforme
Utilisez les appareils devolo, les logiciels devolo et les accessoires fournis conformément à la description pour éviter des dommages et blessures.
Produits
Les appareils devolo sont des dispositifs de communication destinés à un usage intérieur* qui, selon le produit, sont équipés d'un module CPL (CourantPorteur en Ligne) et/ou d'un module WiFi et/ou d'un module large bande. Selon le produit, la communication des appareils entre eux s'effectue via CPL, le câble de données et de téléphone (p. ex. coaxial ou à paire torsadée) et/ou le WiFi.
Les appareils devolo ne remplacent pas le routeur existant. Ils permettent la transmission du signal Internet/de données via le câblage domestique ainsi que via le WiFi et intègrent par ce biais des terminaux compatibles Internet dans le réseau domestique. Les appareils devolo ne doivent en aucun cas être utilisés à l'extérieur étant donné que de fortes variations de température et l'humidité peuvent endommager aussi bien le produit que le câble électrique*. La hauteur de montage des produits devolo ne doit pas dépasser deux mètres dans la mesure où il n'y a pas de mécanisme de fixation supplémentaire. Les produits sont prévus pour une utilisation dans : l'UE, l'AELE et le Royaume-Uni.
* A l'exception des appareils Outdoor devolo qui, grâce à leur classification IP, sont adéquats pour l'extérieur.
Logiciels
Les appareils devolo peuvent uniquement être utilisés avec les programmes autorisés qui peuvent être téléchargés gratuitement sur le site web de
devolo AG (www.devolo.global) et dans les boutiques d'applications (iOS et Google Play). Toute modification des microprogrammes et logiciels spécifiques du produit peuvent endommager les produits, les rendre inutilisables dans le pire des cas, conformité et entraîner l'annulation des droits de garantie.
Utilisez toujours la version logicielle la plus récente pour bénéficier des nouvelles fonctions de sécurité et des améliorations matérielles. Le logiciel devolo installé vous informe automatiquement quand une nouvelle version logicielle est disponible.
1.3 Conformité CE
CE Ce produit est conforme aux exigences des directives 2014/53/EU, 2011/65/EU et 2009/125/EC.
Ce produit est prévu pour l'exploitation au sein de l'UE, AEELE et Royaume-Uni.
La déclaration de conformité CE simplifiée sous forme imprimée est jointe au produit. Elle est également disponible dans l'internet sur www.devolo.global/support/ce.
1.4 Consignes de sécurité
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre les appareils devolo en service et de conserver des manuels pour pouvoir les consulter ultérieurement.
DANGER ! Choc électrique
Ne pas mettre les doigts dans la prise de courant, ne pas ouvrir l'appareil et ne pas introduire d'objet dans la prise de courant ni dans les orifices de ventilation
DANGER ! Choc électrique
L'appareil doit être branché à une prise de courant avec conducteur de protection raccordé
Les appareils devolo doivent uniquement être exploités sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique.
PRUDENCE ! Risque de trébuchement
Veiller à ce que le câble Ethernet ne soit pas un obstacle et à ce que la prise de courant et les appareils réseau connectés soient facilement accessibles
Pour couper l'appareil devolo du secteur, débranchez le boîtier ou la fiche secteur de la prise de courant.
ATTENTION ! Endommagement de l'appareil par des conditions ambiantes
Utiliser l'appareil uniquement dans des locaux secs et fermés
PRUDENCE ! Développement de chaleur pendant le fonctionnement
Certaines parties du boîtier peuvent être brûlantes dans certaines circonstances. Monter l'appareil à l'abri des contacts et veiller à un emplacement optimal
Les appareils devolo doivent uniquement être mis en place à des endroits qui garantissent une ventilation suffisante. Les fentes et les ouvertures du boîtier servent à la ventilation :
- Ne jamais obstruer les fentes et les ouvertures et ne jamais recouvrir les appareils devolo pendant le fonctionnement.
- Ne déposez aucun objet sur les appareils devolo.
N'introduisez aucun objet dans les ouvertures des appareils devolo.
N'exposez pas les appareils devolo à des flammes nues (bougie, feu de cheminée, etc.).
N'exposez pas les appareils devolo à une source de chaleur directe (radiateur, rayons du soleil, etc.).
Les appareils devolo ne requièrent aucune maintenance de la part de l'utilisateur. En cas de dommage, coupez l'appareil devolo du réseau électrique en débranchant le boîtier ou en débranchant la prise de courant. Adressez-vous ensuite exclusivement à des professionnels qualifiés (service après-vente). L'appareil a subi un dommage quand
- un bouton est endommagé.
- la fiche secteur est endommagée,
- du liquide (pluie ou eau) a pénétré dans l'appareil devolo,
- l'appareil devolo ne répond plus,
- le boîtier de l'appareil devolo est endommagé.
ATTENTION ! Endommagement du boîtier par les produits de nettoyage contenant des solvants
Nettoyer seulement débranché et avec un chiffon sec !
Ne pas brancher les appareils devolo directement les uns dans les autres. Les appareils ainsi branchés peuvent avoir une vitesse de transmission réduite.
11 Avant-propos
1.5 devolo dans Internet
Toutes les informations détaillées sur nos produits et sur les réseaux CPL ou WiFi sont disponibles sur Internet à l'adresse www.devolo.global.
Vous y trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à support@devolo.fr ou bien support@devolo.be !
2 Introduction
Étendez la portée de votre réseau WiFi partout dans la maison
Le WiFi 6 Repeater 3000 agit comme une nouvelle borne WiFi et permet d'étendre la portée de votre signal en le répliquant exactement là où vous avez besoin.

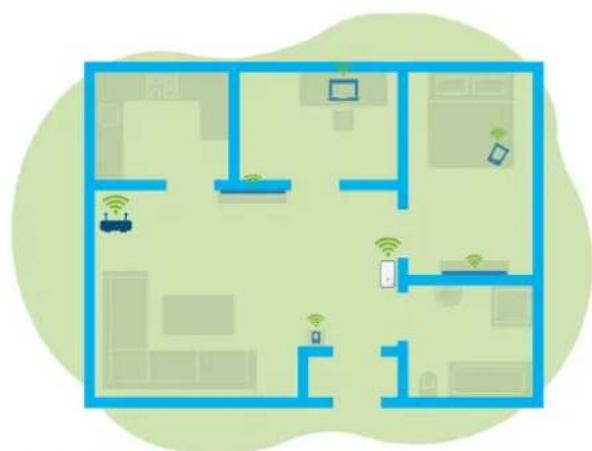

Fig. 1: Mesh WiFi dans toute la maison
2.1 WiFi 6 – le « WiFi à haute efficacité »
En quoi le nouveau standard WiFi 6 se distingue-t-il de son prédécesseur le WiFi 5 ?
Le WiFi 6 (IEEE 802.11ax) est l'étape suivante de érévolution du standard WiFi. Le standard perfectionné s'appuie sur les avantages de son prédécesseur, étend sa fonctionnalité en offrant plus d'efficacité, plus de flexibilité et une meilleure adaptabilité sur les bandes de fréquences 2,4 GHz et 5 GHz.
Un point fort du WiFi 6 Repeater 3000 est, outre un débit WiFi plus élevé de jusqu'à 3000 Mbits/s, la transmission plus efficace des données. Pour atteindre cet objectif, des optimisations ont été apportées au protocole WiFi. L'une des améliorations est la régulation individuelle de la vitesse de transmission, en fonction de l'accessibilité des clients WiFi. Cette optimisation accroît l'efficacité du protocole lorsque plusieurs appareils appellent simultanément des données. C'est pourquoi le standard WiFi 6 est également appelée « WiFi à haute efficacité » car l'objectif est d'augmenter le débit par surface.
Cette augmentation de l'efficacité est obtenue en utilisant l'OFDMA (Orthogonal Frequency-
Division Multiple Access). Cette procédure permet aux points d'accès WiFi de servir plusieurs clients simultanément. Si, par exemple, un réseau compte deux ordinateurs portables qui envoient des données sur le même canal, l'OFDMA assure qu'un ou plusieurs blocs de fréquences étroits (UR = ressource units) sont attribués à chaque ordinateur portable. En fonction de l'application utilisée et de la bande passante qui lui est nécessaire, les unités de ressources sont attribuées aux appareils WiFi.
Les UR sont transmises simultanément de sorte que le transfert de données s'effectue sans délai. Les UR attribuées dynamiquement assurent ainsi une vitesse de transmission de données optimisée sans latences notables lorsque de grandes et/ou de petites quantités de données sont transmises simultanément.
2.2 Le WiFi 6 Repeater 3000 se présente
- Meilleure réception WiFi ax dans chaque pièce avec un débit de jusqu'à 3000 Mbits/s.
Transmission de données rapide : le Crossband Repeating optimise l'utilisation des deux bandes de fréquence (2,4 GHz + 5 GHz) - Le Beamforming envoie le signal réseau WiFi de façon ciblée à vos terminaux connectés.
Surfer sans faille avec le WiFi mesh : le WiFi 6 Repeater 3000 et le routeur forment un réseau commun. - Installation extrêmement simple via une appli
- Sécurité – avec cryptage WPA3
(normes WiFi haut débit IEEE 802.11a/b/g/n/ac/ax)
En mode Point d'accès, le WiFi 6 Repeater 3000 offre des fonctions supplémentaires pratiques comme le contrôle parental, le WiFi Invité, le planificateur horaire et Config Sync.
Grâce à 1 port Gigabit Ethernet sur votre WiFi 6 Repeater 3000, vous pouvez connecter des appareils réseau fixes à votre routeur Internet.
Le WiFi 6 Repeater 3000 possède
un bouton «Add » d'ajout,
- quatre antennes WiFi intégrées,
un port Gigabit Ethernet,
- un bouton de réinitialisation (sur le côté de l'appareil)
D'un indicateur de signal et d'état à 4 niveaux.
Les voyants d'état DEL peuvent être désactivés. Vous trouverez de plus amples informations à ce sujet au chapitre 4 Configuration du réseau ou dans la description du logiciel devolo Cockpit sur Internet à l'adresse www.devolo.global/devolo-cockpit
Ce bouton commande les fonctions suivantes :
Connector le WiFi 6 Repeater 3000 par WPS avec le routeur
Si l'appareil est à l'état de livraison, appuyez pendant env. 3 à 9 s sur le bouton Add pour activer la fonction WPS.
2 Appuyez ensuite sur le bouton WPS de votre routeur en l'espace de 2 minutes.
Vous trouverez les informations sur l'activation et la fonction WPS de votre routeur WiFi dans la documentation produit correspondante.
Le WiFi 6 Repeater 3000 est maintenant connecté au routeur.
Connector des terminaux par WPS au WiFi 6 Repeater 3000
Appuyez pendant env. 1 à 3 s sur le bouton Add pour activer la fonction WPS.
2 Appuyez ensuite sur la touche WPS de l'appareil WiFi à ajouter, ou activez le mécanisme WPS dans les paramètres WiFi de l'appareil WiFi. Les appareils échangent alors mutuellement leurs codes de sécurité et établissent une connexion WiFi sécurisée.
Les terminaux WiFi souhaités sont maintenant connectés au WiFi 6 Repeater 3000.
Si la connexion WiFi est activée et que vous voulez transmettre ces réglages à un adaptateur devolo Magic ou WiFi, reportez-vous au chapitre 4.7.5 Config Sync.
WPS est une norme de chiffrement développée par Wi-Fi Alliance. WPS facilite l'ajout de nouveaux appareils dans un réseau existant. Les informations détaillées à ce sujet sont fournies au chapitre 4.5.8 Wi-Fi Protected Setup (WPS).
Si la norme de cryptage WPA3 est activée, la fonction WPS ne peut pas être utilisée pour des raisons techniques.
Les informations détaillées à ce sujet sont fournies dans les chapitres 4.5 WiFi et 4.5.8 Wi-Fi Protected Setup (WPS).
2.2.2 Signification du voyant lumineux WiFi
Le voyant lumineux WiFi intégré (DEL) dispose d'un indicateur DEL à 4 niveaux :
Le point du symbole WiFi indique l'état de l'adaptateur par son type de clignotement et d'allumage.
La puissance du signal vers le routeur est représentée par le nombre d'arc de cercle WiFi.
État du point dans le symbole WiFi lors de la mise en service :
| Comportement d'allu-mage/clignotement du point | État de l'adaptateur | |
| [5ZTO] | Est allumé en rouge Démarrage | Pendant le fonctionnement:Le WiFi 6 Repeater 3000 présente éventuellement une défaillance. Veuillez vous adresser au support. |
 | Est allumé en vertClignote à intervalles de 1 seconde. vert | Après le processus de démarrage:Le WiFi 6 Repeater 3000 est opérationnel.Après la configuration en tant que répéteur ou point d'accès:La connexion au réseau a été établie avec le WiFi ou le câble Ethernet.Possibilité 1:Le WiFi 6 Repeater 3000 est en mode WPS pour intégrer via WPS les appareils compatibles WiFi.Possibilité 2:La configuration que vous avez effectuée (mode répéteur ou point d'accès) est enregistré sur le WiFi 6 Repeater 3000.Possibilité 3:Le WiFi 6 Repeater 3000 se trouve en mode temporaire de point d'accès et empêche l'accès au réseau WiFi encore non crypté du WiFi 6 Repeater 3000. C'est le cas lorsque le WiFi 6 Repeater 3000 n'est pas encore configuré mais qu'un câble réseau a déjà été branché. |
État du point dans le symbole WiFi en cas de problèmes éventuels :
| Comportement d'allu-mage/clignotement du point | État de l'adaptateur | |
 | Clignote à intervalles de 1 seconde. orange | Possibilité 1:Le WiFi 6 Repeater 3000 ne peut pas établir un connexion au routeur.Possibilité 2:Le WiFi 6 Repeater 3000 ne reçoit pas d'adresse IP du routeur. |
 | Éteint Possibilité 1: | La DEL WiFi est éteinte et le WiFi 6 Repeater 3000 continue à être opérationnel en mode point d'accès.Possibilité 2:Le WiFi 6 Repeater 3000 n'est pas opérationnel, coupé du courant. |
Intensité du signal vers le routeur :
| Comportement lumineux des arcs de cercle | Intensité du signal vers le routeur | |
 | Trois arcs de cercle WiFi sont allumés envert | La connexion WiFi au routeur est très bonne. |
 | Deux arcs de cercle WiFi sont allumés envert | La connexion WiFi au routeur est bonne. |
 | Un arc de cercle WiFi est allu-mé envert | La connexion WiFi au routeur est normale. |
 | Un arc de cercle WiFi est allu-mé enorange | La connexion WiFi au routeur n'est pas optimale. |
2.2.3 Bouton de réinitialisation
Le bouton de réinitialisation (dans le renfoncement à côté du bouton d'ajout) a deux fonctions différentes :
Redémarrage
L'appareil effectue un redémarrage quand vous appuyez sur le bouton de réinitialisation avec un trombone ou un objet similaire pendant moins de 10 secondes.
Valeurs par défaut usine
Pour enlever le WiFi 6 Repeater 3000 de votre réseau et remettre sa configuration entière aux valeurs par défaut, appuyez pendant plus de 10 secondes sur le bouton de réinitialisation à l'aide d'un trombone ou d'un objet similaire.
Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus !
2 Attendez que le point du symbole WiFi soit allumé en vert et débranchez ensuite l'appareil du réseau électrique.
Le WiFi 6 Repeater 3000 a été retiré avec succès de votre réseau existant.
2.2.4Port Ethernet
Le port Ethernet du WiFi 6 Repeater 3000 vous permet de le raccorder à des terminaux fixes comme p. ex, des PC, des consoles de jeu etc. à l'aide d'un câble réseau ordinaire.
Connectez au WiFi 6 Repeater 3000 avec un câble réseau uniquement de « nouveaux terminaux » qui ne sont pas encore intégrés par WiFi à votre réseau domestique. Les connexions doubles perturbent le réseau.
2.2.5 Antennes WiFi
Les antennes WiFi internes servent à la connexion sans fil d'autres périphériques réseau.
3 Mise en service
Ce chapitre décrit la mise en service de votre WiFi 6 Repeater 3000. Nous décrivons raccordement de l'appareil et vous présentons brièvement le logiciel devolo. Des informations détaillées supplémentaires sont disponibles sur www.devolo.global.
3.1 Contenu du coffret
Avant la mise en service de votre WiFi 6 Repeater 3000, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret :
1 WiFi 6 Repeater 3000
- guide d'installation sur papier
dépliant imprimé « Sécurité et service »
- déclaration CE simplifiée
devolo se réserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
La configuration système requise est la suivante si vous configurez et gérez le WiFi 6 Repeater 3000 par l'intermédiaire d'un PC / ordinateur portable.
- Systèmes d'exploitation du devolo Cockpit pris en charge :
○ à partir de Win 7 (32 bits/64 bits)
○ ^le a partir de Ubuntu 14.04 (32 bits/64 bits)
○ à partir de Mac (OS X 10.9)
Raccordement au réseau
Attention, votre PC ou ordinateur portable doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface réseau.
3.3 Installation de WiFi 6 Repeater 3000
Les chapitres suivants vous montrent comment connecter et intégrer le WiFi 6 Repeater 3000 à votre réseau WiFi.
ATTENTION ! Endommagement de l'appareil par des conditions ambiantes Utiliser l'appareil uniquement dans des locaux secs et fermés
La plage de tension d'alimentation admise pour le fonctionnement de l'appareil ainsi que la puissance consommée figurent sur la plaque signalétique au dos du boîtier. D'autres caractéristiques techniques du produit sont disponibles dans la gamme Produits sur le site www.devolo.global.
Branchez le WiFi 6 Repeater 3000 dans une prise de courant à proximité du routeur pour la première configuration.
2 Dès que le point de la DEL WiFi est allumé en vert, l'appareil est opérationnel. Cela prend environ 2 minutes à compter du branchement de l'appareil.
Le WiFi 6 Repeater 3000 dispose de deux modes de fonctionnement différents. Il peut être utilisé comme répéteur WiFi ou comme point d'accès. Selon le mode souhaité, tenez compte des procédures possibles.
devolo Home Network App
La devolo Home Network App reconnaît automatiquement le nouveau WiFi 6 Repeater 3000 non configuré. Un assistant vous guide rapidement en toute simplicité pour configurer l'appareil comme répéteur ou point d'accès WiFi (voir 3.3.1 Installation avec l'application).
Interface Web de l'appareil
Une configuration manuelle de l'appareil comme répéteur WiFi ou point d'accès s'effectue via l'interface Web du WiFi 6 Repeater 3000 (voir 3.3.2 Installation avec l'interface web).
Activation de la fonction WPS avec le bouton «Add » d'ajout
Vous pouvez procéder à une configuration automatique de l'appareil comme répéteur WiFi avec le bouton de l'appareil (activation de la fonction WPS) (voir 3.3.5 Configuration comme répéteur avec le bouton «Add » d'ajout (WPS).
3.3.1 Installation avec l'application
Téléchargez devolo Home Network App sur votre smartphone ou votre tablette à partir du magasin en ligne.
Fig. 4: Code QR
La devolo Home Network App figure comme d'habitude dans la liste des applications de votre smartphone ou tablette. Vous accédez au menu de démarrage en appuyant sur le symbole devolo Home Network App.
Suivez ensuite les instructions de l'assistant.
Dès que la barre d'état a été parcourue et que les deux DEL de l'appareil sont allumées en vert, la configuration du WiFi 6 Repeater 3000 comme répéteur a réussi.
3.3.2 Installation avec l'interface web
Pour la configuration du WiFi 6 Repeater 3000, il vous faut un périphérique compatible WiFi (ordinateur portable, smartphone ou tablette).
Lors de la première configuration, le WiFi 6 Repeater 3000 installe un réseau WiFi provisoire nommé « devolo 6 Repeater 3000 » qui n'a pas de connexion Internet. Connectez votre périphérique à ce réseau (un mot de passe n'est pas nécessaire).
2 Avec un navigateur, appelez sur votre périphérique l'adresse http://2.2.2.1.
3 Votre WiFi 6 Repeater 3000 propose deux modes de fonctionnement :
Sélectionnez un mode de fonctionnement pour cet appareil
Mode répéteur
Mode point d'accès
Le mode répéteur WiFi vous permet d'étendre votre réseau sans fil existant du routeur ou de la passarella.
Le mode point d'accès WiFi vous permet de configurer un nouveau réseau à domicile.
installer comme point d'accès
Mode répéteur
Si vous utilisez le WiFi 6 Repeater 3000 comme répéteur WiFi, vous agrandissez sans fil votre réseau existant.
Utilisez ce mode si vous ne voulez ou ne pouvez pas poser de câble Ethernet dans vivi pièces. Cette procédure est décrite au chapitre. 3.3.3 Utilisation comme répéteur.
Mode point d'accès
Si vous utilisez le WiFi 6 Repeater 3000 comme point d'accès supplémentaire dans
25 Mise en service
votre réseau, vous élargissez votre réseau filaire existant.
Pour cela, branchez directement l'appareil à votre périphérique d'accès à Internet (routeur). Cette procédure est décrite au chapitre 3.3.4 Utilisation comme point d'accès.
3.3.3 Utilisation comme répéteur
Cliquez sur Installer comme répéteur.
2 Le WiFi 6 Repeater 3000 recherche automatiquement des réseaux WiFi à proximité. Sélec-
tionnez votre réseau WiFi dans la liste et cliquez sur Poursuivre.
Sélectionnez le réseau WiFi Veuillez sélectionner le réseau auquel le répéteur doit se connecter.
Si votre réseau WiFi ne figure pas sur la liste, choisissez une prise de courant plus proche du routeur / point d'accès et actualisez à nouveau la liste en cliquant sur le symbole de flèche.
3 Entrez les données d'accès de votre réseau WiFi dans le champ Mot de passe et cliquez sur Poursuivre.
Mode de configuration : Répétiteur
Entrez le mot de passe du réseau
Veuillez entrer le sade WiFi. En règle générales, le mot de passe se trouve sur la face arrière de votre routour. C'est le même mot de passe que vous entrez sur votre téléphone pour vous connecter pour la première fois au réseau sans fil.
SSD: Netzweig, 2021
4 Vous pouvez maintenant paramétrer le WiFi.
Utiliser les paramètres WiFi standard
Il est recommandé d'utiliser les paramètres standard – pour cela, cliquez simplement sur Pour- suivre.
Paramètres WiFi individuels
Si vous voulez régler des paramètres individuels, désactivez l'option Utiliser les paramètres WiFi standard.
Le WiFi 6 Repeater 3000 prend deux modes en charge :
- Répétition intrabande – transmet le signal WiFi sur la même bande de fréquence qu'à sa réception (2,4 GHz ou 5 GHz).
Cross-Band Repeating – change de bande de fréquences pour éviter les interférences.
Mode de configuration : Répétiteur
Paramètres WiFi
□ UBiser les paramètres WiFi standard
Paramètres WiFi individuels
○ Répetition Intrabandie ● Crossband Repeating
Baude de fréquence primaire :
5.49%

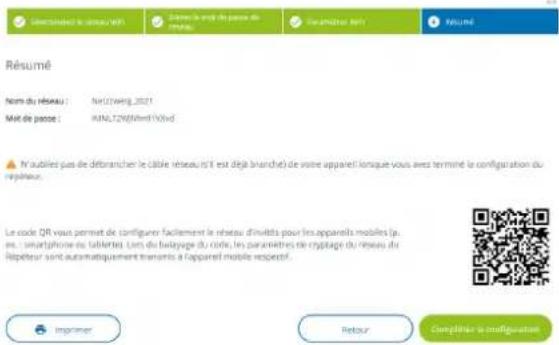

5 A la dernière étape, vous recevez un résumé de vos paramètres. Vous pouvez ici aussi visualiser
et imprimer un code QR avec les données d'accès de votre réseau.
Mode de configuration : Répétiteur
6 Confirmez ensuite avec Complétez la configuration et attendez que la configuration soit terminée.
Dès que la barre d'état est parcourue et que le point ainsi que les ondes dans le symbole WiFi sont allumées en vert, la configuration du WiFi 6 Repeater comme répéteur a réussi.
Vous trouverez des informations sur d'autres possibilités de paramétrage de l'appareil au chapitre 4 Configuration du réseau.
3.3.4 Utilisation comme point d'accès
1 Cliquez sur Installer comme point d'accès.
Dès que la barre d'état est parcourue et que le point dans le symbole WiFi est allumé en vert, la configuration du WiFi 6 Repeater 3000 comme point d'accès a réussi.
Vous trouverez des informations sur d'autres possibilités de paramétrage de l'appareil au chapitre 4 Configuration du réseau.
Pour que le WiFi 6 Repeater 3000 ait la même configuration WiFi que votre routeur WiFi, vous pouvez récupérer les données de connexion WiFi à l'aide de la fonction WiFi Clone. Celle-ci peut être activée de plusieurs manières :
Activer WiFi Clone :
- Activer la fonction WiFi Clone par pression de bouton :
Appuyez pendant env. 3 à 9s sur le bouton Ajouter du WiFi 6 Repeater 3000.
2 Appuyez sur le bouton WPS du routeur WiFi dont les données d'accès doivent être reprises.
Le WiFi 6 Repeater 3000 a maintenant la même configuration WiFi que votre routeur WiFi.
ou
Activer WiFi Clone via l'interface Web. Les informations détaillées sur cette fonction sont fournies dans le chapitre WiFi Clone.
3.3.5Configuration comme répéteur avec le bouton «Add » d'ajout (WPS)
Le WiFi 6 Repeater 3000 peut être configuré comme répéteur à l'aide du bouton Ajouter sans appeler l'interface web.
Pour activer la fonction WPS, appuyez pendant env. 1 à 3 s sur le bouton d'ajout du WiFi 6 Repeater 3000.
2 Confirmez maintenant l'activation de la fonction WPS en l'espace de 2 minutes sur routeur WiFi ou sur un autre point d'accès de votre réseau WiFi – p.ex.
en appuyant sur le bouton WPS de votre routeur WiFi ou du point d'accès
ou en activant la fonction WPS sur l'interface de configuration / l'application du périphérique respectif
Vous trouverez les informations sur l'activation / la fonction WPS de votre routeur WiFi dans la documentation produit correspondante.
Dès que le point ainsi que les arcs dans le symbole WiFi sont allumés en vert, la configuration du WiFi 6 Repeater 3000 comme répéteur a réussi.
3.4 Installer les logiciels devolo
Installer les logiciels devolo Cockpit
devolo Cockpit détecte tous les adaptateurs devolo à portée dans votre réseau et affiche les informations sur ces appareils. Le logiciel vous permet d'accéder à l'interface web intégrée.
Systèmes d'exploitation pris en charge par le logiciel devolo Cockpit (à partir de la version 5.0) :
- à partir de Win 7 (32 bits/64 bits),
- à partir de Ubuntu 13.10 (32 bits/64 bits),
- à partir de Mac OS X 10.9
Vous trouverez le manuel produit, le logiciel et de plus amples informations sur devolo Cockpit sur Internet à l'adresse www.devolo.global/cockpit.
Télécharger devolo Home Network App
devolo Home Network App est l'application gratuite de devolo servant aussi à contrôler et configurer les connexions WiFi, Magic et Ethernet de l'adaptateur devolo avec un smartphone ou une tablette. Le smartphone ou la tablette se connecte alors à l'adaptateur devolo WiFi du réseau à domicile via WiFi.
Téléchargez devolo Home Network App votre smartphone ou votre tablette à partir du magasin en ligne.
La devolo Home Network App figure comme d'habitude dans la liste des applications de votre smartphone ou tablette. Vous accédez au menu de démarrage en appuyant sur le symbole devolo Home Network App.
Vous trouverez de plus amples informations sur devolo Home Network App sur Internet à l'adresse www.devolo.global/devolo-app.
3.5 Supprimer le WiFi 6 Repeater 3000 d'un réseau
Pour supprimer le WiFi 6 Repeater 3000 de votre réseau et réinitialiser sa configuration tout entière aux valeurs par défaut, appuyez sur le bouton de réinitialisation pendant plus de 10 secondes. At-tendez que le point du symbole WiFi soit allumé en vert et débranchez ensuite l'adaptateur du réseau électrique.
Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus !
Pour l'intégrer ensuite dans un autre réseau, procédez comme décrit dans ce chapitre.
4 Configuration du réseau
Le WiFi 6 Repeater 3000 possède une interface web intégrée pouvant être affichée avec un navigateur Web courant. Cette interface permet de régler tous les paramètres d'exploitation de l'adaptateur.
4.1 Afficher l'interface web intégrée
Vous accédez à l'interface web en ligne intégrée du WiFi 6 Repeater 3000 de plusieurs manières :
- Avec un navigateur, appelez sur votre périphérique l'adresse http://2.2.2.1.
Lors de la première configuration, le WiFi 6 Repeater 3000 installe un réseau WiFi provisoire nommé « WiFi 6 Repeater 3000 » qui n'a pas de connexion Internet. Connectez votre périphérique à ce réseau (un mot de passe n'est pas nécessaire).
Le WiFi 6 Repeater 3000 doit être à l'état de livraison (valeurs par défaut), (à ce sujet, voir 2.2.3 Bouton de réinitialisation).
- à l'aide de Home Network App de votre smartphone ou de votre tablette, vous accédez à l'interface web de l'appareil en tapant dans la page d'aperçu général de Home Network App sur le symbol de l'adaptateur.
ou
- à l'aide du logiciel Cockpit pour accéder à l'interface web de l'appareil en cliquant avec le pointeur de souris sur l'onglet correspondant du WiFi 6 Repeater 3000. Le logiciel recherche l'adresse IP actuelle et commence la configuration dans l'explorateur Web.
Pour la description détaillée de Home Network App et logiciel devolo Cockpit, consultez le chapitre 3.4 Installer les logiciels devolo.
4.2 Généralités
Toutes les fonctions de menu sont décrites dans la fenêtre correspondante du menu et dans le chapitre correspondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus. Les figures de l'interface utilisateur de l'appareil sont à titre d'exemple.
31 Configuration du réseau
Répéteur ou point d'accès
Les pages de menu qui ne sont affichées que dans un seul mode sont marqués par une note.
Se connecter
Pour savoir comment accéder à l'interface web de l'appareil, veuillez consulter le chapitre 4.1 Afficher l'interface web intégrée.
L'interface de configuration n'est pas protégée par un mot de passe. Pour éviter que des tiers accèdent à l'appareil, créez un mot de passe lorsque vous vous connectez pour la première fois.
Pour vous connecter, entrez votre mot de passe et cliquez sur Connecter.
Veuillez vous connecter avec votre mot de passe !
Mot de passe
Pour plus d'informations sur le mot de passe, consultez le chapitre 4.7 Système.
Se déconnecter
Pour quitter l'interface de configuration, cli- quez sur Déconnexion.
Sélectionner la langue
Sélectionnez la langue voulue dans la liste déroulante des langues.
Les menus principaux de l'interface de configuration et les sous-menus apparaissent sur le côté gauche. Cliquez sur un sous-menu pour y accéder directement.
Effectuer une modification
Dès que vous procédez à une modification, deux symboles s'affichent sur la page de menu correspondante :
- Symbole de disquette : vos paramètres sont enregistrés.
- Symbole X : l'opération est annulée. Vos paramètres ne sont pas enregistrés.
Données obligatoires
Les champs avec un bord rouge sont des champs obligatoires qui doivent nécessairement être renseignés pour pouvoir continuer.
Texte d'aide dans les champs non renseignés
Les champs non renseignés contiennent un texte d'aide grisé décrivant le contenu demandé. Ce texte disparaît dès que vous positionnez le curseur dans le champ et appuyez sur une touche.
Réglages par défaut
Certains champs contiennent une valeur par défaut qui a été choisie de manière à assurer la compatibilité maximale et donc la simplicité d'utilisation. Les valeurs par défaut dans les menus de sélection (listes déroulantes) sont mises en évidence par le signe *. Les valeurs par défaut peuvent bien sûr être remplacées par vos valeurs personnalisées.
Réglages recommandés
Quelques champs contiennent des réglages recommandés.
Les réglages recommandés peuvent bien sûr être remplacés par des valeurs personnalisées.
Tableaux
En cliquant sur la ligne correspondante du tableau (p. ex. contrôle de temps, contrôle parental/Notez que ces fonctions sont uniquement disponibles pour le mode Point d'accès de l'appareil.), vous pouvez procéder à des modifications dans un tableau. En mode de gestion, la ligne à modifier est affichée sur fond bleu.
Erreurs de saisie
Les erreurs de saisie sont signalées par un cadre rouge autour du champ concerné ou par un message d'erreur.
Boutons
Cliquez sur le symbole de disquette pour sauve-garder les modifications effectuées dans une page de l'interface de configuration.
33 Configuration du réseau
Pour quitter une page de l'interface de configuration, cliquez sur le symbole X ou utilisez le chemin de menu au-dessus des boutons.
Pour effacer le contenu d'un champ, cliquez sur le symbole de la corbeille.
Pour rafraîchir une liste, cliquez sur le symbole de la flèche.
Cliquez sur le symbole de l'œil pour que l'affichage des mots de passe bascule entre texte en clair et chaîne *.
4.3 Vue d'ensemble
La zone Vue d'ensemble indique l'état de l'appareil et les appareils Ethernet et WiFi connectés.
4.3.1 Système
Informations
Nom : nom de l'appareil
Nº de série : numéro de série de l'appareil
Version du microprogramme : version du microprogramme de l'appareil
Adresse MAC Ethernet : Adresse MAC de l'appareil connecté au port Ethernet
Durée de fonctionnement de l'appareil : Durée de fonctionnement de l'appareil
4.3.2 LAN
Ethernet
Port 1 : indique la vitesse (10/100/1000 Mbits/s) si une connexion a été détectée ; sinon il y l'indication d'état "Déconnecté".
IPv4
Protocole : indique si le protocole DHCP est activé ou désactivé
Adresse : adresse IPv4 utilisée
Masque de sous-réseau : sous-masque de réseau IPv4 utilisé
Passerelle standard : passerelle IPv4 utilisée
Serveur DNS : serveur DNSv4 utilisé
IPv6
Adresse/sous-réseau : affiche l'adresse IPv6 que l'appareil utilise pour accéder à l'Internet.
4.4 Assistant
Vous pouvez y redémarrer l'assistant qui vous a aidé lors de la première installation et configurer le devolo WiFi 6 Repeater 3000 en Mode répéteur ou Mode point d'accès.
4.5 WiFi
Dans la zone WiFi, réglez tous les paramètres pour votre réseau sans fil.
4.5.1 État
Vous voyez ici l'état actuel de votre configuration du réseau WiFi, p. ex. les différents terminaux WiFi connectés, l'adresse MAC, la banque de fréquences choisie, le SSID, les taux de transmission ainsi que la durée de connexion.
35 Configuration du réseau
Réseau WiFi
Canal 1.10 nécessite une détection de radar. Lorsqu'une impulsion radar est détectée, l'apparel change automaquement de canal.
Type de répéteil : Cross-band
4.5.2Réseaux répéteurs
Ce menu est uniquement disponible en mode répéteur.
Vous procédez ici aux paramétrages nécessaires pour vos réseaux du répéteur.
Utiliser les paramètres standard pour le réseau existant et le réseau du Rôpiteur
Paramètres pour le réseau à domicile et le réseau du Répéteur
Utiliser les mêmes paramètres pour 2.4 GHz et 5 GHz
Mode répéteur
Type de répéteur : « Crossband » o « Intrabande »
Bande de fréquence primaire : 2,4 GHz ou 5 GHz.
Utiliser les paramètres standard pour le réseau existant et le réseau du répéteur : si vous désactivez cette option, configurez séparément les paramètres mentionnés ci-dessous pour le réseau à domicile existant et pour l'extension créée par le répéteur.
Réseau à domicile vs. réseau du répéteur
Le graphique suivant a pour but d'expliquer la différence entre les ceux réseaux :
Réseau à domicile Réseau du répéteur
Fig. 5
En mode répéteur, il y a deux réseaux WiFi : le réseau à domicile existant et le réseau du répéteur.
Le réseau à domicile est le réseau qui part toujours du périphérique d'accès Internet (routeur WiFi), la transmission de données s'effectuant du routeur au répéteur et vice versa.
La transmission de données du répéteur au terminal respectif et vice versa s'effectue cependant via le réseau du répéteur.
Paramètres pour le réseau à domicile et le réseau du répéteur.
Dans ce chapitre, vous déterminez le mode de bande de fréquences souhaité. Le WiFi 6 Repeater 3000 prend en charge aussi bien le fonctionnement en parallèle des bandes de fréquences WiFi que leur utilisation séparée.
Si l'option Utiliser les mêmes paramétrages pour la bande 2,4 GHz et la bande 5 GHz, les paramètres du mode répéteur sont valables pour les deux bandes de fréquences.
Si l'option est désactivée, chaque bande de fréquences est configurée différemment.
Nom du réseau
Dans le champ Nom du réseau, entrez le nom du réseau WiFi.
Mot de passe
Dans le champ Mot de passe, entrez la clé du réseau WiFi sélectionné.
4.5.3Réseaux WiFi
Ce menu est uniquement disponible en mode point d'accès.
Vous procédez ici à tous les réglages nécessaires pour votre réseau WiFi.
WiFi / Réseau WiFi
Mode réseau WiFi
Paramètres identiques
2,4 GHz + 5 GHz
Nom du réseau 2,4 + 5 GHz :
Canal 2,4 GHz
Canal 5 GHz
□ Masquer le SSID
Cryptage :
Mot de passe :
Mode réseau WiFi
Le WiFi 6 Repeater 3000 prend en charge aussi bien le fonctionnement en parallèle des bandes de fréquences WiFi que leur utilisation séparée.
Dans le champ Mode réseau WiFi, vous déterminez votre réglage favori en cliquant sur le champ respectif :
- 2,4 GHz + 5 GHz – les deux bandes de fréquences sont utilisées
2,4 GHz – seule la bande de fréquences 2,4 GHz est utilisée - 5 GHz – seule la bande de fréquences 5 GHz est utilisée
- inactif – si vous le souhaitez, vous pouvez désactiver complètement la partie WiFi.
Notez que la connexion sans fil avec le WiFi 6 Repeater 3000 sera coupée dès que vous enregistrez ce réglage. Dans ce cas, configurez l'appareil via Ethernet.
Nom du réseau
Le nom du réseau (SSID) détermine le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et ainsi identifier le réseau WiFi correct.
Canaux
Dans la gamme de fréquences de 2,4 GHz 13 canaux sont disponibles. Les canaux recommandés pour l'Europe sont les canaux 1, 6 et 11. Les plages de fréquence de ces canaux ne se chevauchent pas et ne provoquent pas de problèmes de connexion.
Dans la gamme de fréquences de 5 GHz, 19 canaux sont disponibles.
Par défaut, le champ Canal est réglé sur Automatique. Dans cette configuration, le WiFi 6 Repeater 3000 effectue la sélection canal régulièrement et automatiquement. En d'autres termes, si la dernière station connectée se déconnecte, un canal approprié est recherché immédiatement. Si aucune station n'est connectée, l'appareil sélectionne le canal automatiquement toutes les 15 minutes.
Notez que les appareils connectés doivent également prendre en charge la bande 5 GHz. Les canaux supérieurs ou égaux à 52 sont des bandes radar. Lors de la première connexion, une phase de détection radar démarre automatiquement (DFS). Le WiFi 6 Repeater 3000 n'est pas accessible via WiFi pendant cette phase. Cela peut prendre jusqu'à 10 minutes.
Dans le champ Canal, vous pouvez sélectionner manuellement un canal 2,4 GHz et un canal 5 GHz. Si vous n'êtes pas sûr des canaux radio des appareils radio qui se trouvent à proximité, sélectionnez l'option Automatique.
Masquer le SSID
Le SSID est le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau voulu.
duSi l'option Masquer le SSID est désactivée, le nom de votre réseau est visible. Lorsque cette case est désactivée, le SSID est masqué et les participants au réseau doivent le connaître et l'entrer manuellement pour pouvoir établir la liaison.
Certains postes WiFi ont des difficultés à établir une liaison avec des réseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après.
Sécurité
La méthode de chiffrement utilisé pour sécuriser les transmissions de données dans votre réseau sans fil est WPA/WPA2/WPA3 (Wi-Fi Protected
Access). Cette méthode permet d'utiliser une clé personnalisée comprenant des lettres, des chiffres et les caractères spéciaux affichables avec une longueur maximale de 63 signes. Tapez cette clé directement dans le champ Code.
Si la norme de cryptage WPA3 est fonction WPS ne peut pas être utilisée pour des raisons techniques.
Pour plus d'informations à ce sujet, veuillez consulter le chapitre 4.5.8 Wi-Fi Protected Setup (WPS).
4.5.4Réseau Invité
Ce menu est uniquement disponible en mode point d'accès.
Si vous proposez à vos amis ou proches de passage chez vous d'utiliser l'accès Internet mais ne voulez pas leur communiquer le mot de passe de votre réseau sans fil, vous avez la possibilité de créer un accès invité fonctionnant parallèlement à l'accès Internet principal et possédant ses propres SSID, contingent de temps et mot de passe WiFi. Vos amis pourront surfer sur Internet, mais ne pourront pas accéder au réseau local.
WiFi / Réseau invités
Configuration
activée, la
Le réseau d'Invités autorise simplement l'accès à Internet.
Le code QR vous permet de configurer facilement le réseau d'invités pour les appareils mobiles (p. ex. : smartphone ou tablette). Lors du balayage du code, les paramètres de cryptage du réseau d'invités sont automatiquement transmis à l'appareil mobile respectif.
Pour configurer un accès Invité, activez l'option Activer.
Vous pouvez également activer et désactiver l'accès Invité dans Home Network App au moyen du bouton Accès Invité.
Gamme de fréquences
Dans le champ Bande de fréquences, sélectionnez le mode de bande de fréquences que vous utilisez (voir le chapitre Mode réseau WiFi).
Nom du réseau
Dans le champ Nom du réseau, définissez le nom du réseau d'invité.
Clé
Il est recommandé de crypter l'accès Invité pour éviter qu'un autre utilisateur à portée du point d'accès WiFi s'introduise dans votre réseau et utilise votre accès Internet. Le mécanisme de sécurité disponible est WPA/WPA2/WPA3 (Wi-Fi Protected Access).
Si la norme de cryptage WPA3 est fonction WPS ne peut pas être utilisée pour des raisons techniques.
Pour plus d'informations à ce sujet, veuillez consulter le chapitre 4.5.8 Wi-Fi Protected Setup (WPS).
Cette méthode permet d'utiliser une clé personnalisée comprenant des lettres et des chiffres avec une longueur maximale de 63 signes. Cette clé peut être saisie directement avec le clavier.
Entrez le nombre requis de lettres et de chiffres dans le champ Clé.
Code QR
Le code QR vous permet de configurer facilement la connexion au réseau Invité pour les appareils mobiles. En scannant le code, les paramètres de cryptage du réseau Invité sont automatiquement transmis à l'appareil mobile respectif. Le code QR est seulement visible quand le réseau invité est activé.
4.5.5Mesh (réseau maillé)
Mesh (réseau maillé)
Tous les adaptateurs WiFi de la série devolo Magic et le WiFi 6 Repeater 3000 offrent le Mesh WiFi et a étris vées, fonctions WiFi entièrement nouvelles et améliorées :
Le Fast Roaming (IEEE 802.11r) permet d'accélérer l'enregistrement d'un terminal WiFi, comme p. ex. un smartphone ou une tablette, lors du passage à un autre point d'accès WiFi. C'est particulièrement important quand les utilisateurs se déplacent avec leurs appareils mobiles dans la maison.
La fonction Fast Roaming n'est pas compatible avec toutes les terminaux WiFi. S'il y a des problèmes de connexion de vos appareils, désactivez la fonction.
Dans l'état de livraison du WiFi 6 Repeater 3000 Fast Roaming est désactivée par défaut.
- Avec la nouvelle fonction Airtime Fairness, les clients WiFi rapides sont privilégiés. Les appareils anciens, qui ont besoin par exemple de beaucoup de temps pour un téléchargement, ne freinent plus le WiFi.
Le Bandsteering intégré assure le passage automatique de tous les clients WiFi sur la bande de fréquences optimale (bandes de fréquences 2,4 et 5 GHz) afin d'utiliser toujours la meilleure connexion WiFi.
Pour activer les fonctions Mesh, activez l'option Activer.
A l'état par défaut du WiFi 6 Repeater 3000, la fonction Mesh est activée.
WIFI / WIFI Mesh
WiFi Mesh
Mesh functionality optimise votre réseau WIFI et le rend mieux utilisable pour les appareils WIFI mobiles. Le roaming élimine le problème avec des appareils WiFi fixos. AP Steering, Band Steering et Dynamic Frequency Selection permettant un accès WIFI sans problème pour de nombreux appareils WIFI. Airtime Fairness optimise la largeur de bande dans les réseaux avec de nombreux appareils WIFI.
Actives
Fonctions
WIFI Clone vous permet de reprendre automatiquement les données d'accès WIFI (nom de réseau et mot de passe WiFi) d'un autre point d'accès WIFI pour cet appareil. À cet effet, démarrez l'opération de configuration et appuyez ensuite sur le bouton WPS de l'appareil dont les données de connexion WIFI (SSID et mot de passe WiFi) doivent être reprises.
WiFi Clone
Ce menu est uniquement disponible en mode point d'accès.
WiFi Clone permet de transmettre facilement les données de configuration WiFi d'un point d'accès WiFi (p. ex. votre routeur WiFi) existant à tous les points d'accès WiFi (Single SSID). Pour effectuer le transfert, sélectionnez l'option Démarrer la confi-
guration et appuyez ensuite sur la touche WPS de l'appareil dont vous voulez récupérer les données de connexion WiFi (SSID et mot de passe WiFi).
4.5.6 Planificateur WiFi
Ce menu est uniquement disponible en mode point d'accès.
Dans la zone Planificateur WiFi, déterminez quand et si votre réseau sans fil doit être activé ou désactivé.
Activer le planificateur WiFi
Pour pouvoir utiliser le planificateur horaire, activer l'option Activer.
Configuration
Pour chaque jour de semaine, vous avez la possibilité de définir plusieurs périodes pendant lesquelles le réseau sans fil est actif. Le planificateur horaire active ou désactive le réseau sans fil automatiquement.
Déconnexion automatique
Si vous activez l'option Déconnexion automatique, le réseau sans fil n'est désactivé qu'au moment où la dernière station se déconnecte.
L'activation et la désactivation manuelles sur l'appareil (par bouton) ont toujours la priorité sur la programmation horaire automatique. La programmation horaire telle qu'elle est réglée est de nouveau valable automatiquement lors de la période suivante définie.
4.5.7 Contrôle parental
Ce menu est uniquement disponible en mode point d'accès.
Cette fonction vous permet de limiter le temps d'utilisation de l'accès WiFi de certains appareils. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent utiliser le WiFi. L'utilisation du contrôle parental requiert au préalable la synchronisation avec un serveur de temps (Système → Gestion → dans le champ Serveur des temps (NTP)) du WiFi 6 Repeater 3000 doit être activé et une connexion Internet active est requise.
Le serveur de temps pool.ntp.org est actif par défaut. Pour de plus amples informations, veuillez lire le chapitre 4.7.2 Gestion.
Si vous voulez paramétrer une période (durée d'utilisation en heures) ou un contingent de temps (activé de ... à), cochez l'option Activer. Entrez maintenant les adresses MAC des appareils pour lesquels vous voulez paramétrer le contrôle parental.
Sous Sorte, déterminez soit une période (limite de temps) soit un contingent de temps durant lesquels le contrôle parental doit être actif. Sous Sélectionner l'intervalle, sélectionnez la tranche de temps souhaitée.
Paramétrer une période
Sous période, on peut sélectionner la limite de temps.
Confirmez vos paramètres en cliquant sur le symbole de disquette.
Paramétrer un contingent de temps
Sous Contingent de temps, on peut sélectionner le laps de temps souhaité. Une fois l'intervalle saisi,
entrez l'heure de départ et l'heure de fin souhaitées en heures et minutes.
Confirmez vos paramètres en cliquant sur le symbole de disquette.
Si vous voulez supprimer une période (limite de temps) ou un contingent de temps de la liste, cliquez sur/effleurez le symbole de corbeille.
4.5.8 Wi-Fi Protected Setup (WPS)
Wi-Fi Protected Setup (WPS) est une norme de cryptage développée par Wi-Fi Alliance pour configurer un réseau sans fil sécurisé plus rapidement et plus simplement. La clé de sécurité de chaque périphérique WiFi est communiquée automatiquement et durablement aux autres stations WiFi du réseau sans fil.
Activer le cryptage WPS
Pour pouvoir utiliser le cryptage WPS, activez l'option Activer.
Ajouter un appareil au réseau WiFi avec le bouton de
commande WPS.
Appuyez maintenant sur le bouton WiFi de l'apparell que vous
désirez ajouter à votre réseau WIFI.
A laide du code PIN, ajouter l'appareil au réseau WiFi
Veuillez entrar le code PIN de l'appareil qui doit être ajouté au réseau WIFI.
Le WiFi 6 Repeater 3000 propose deux variantes différentes pour transmettre ces clés de sécurité :
WPS à l'aide du bouton-poussoir WPS
1 Démarrez la procédure de cryptage du WiFi 6 Repeater 3000
○ appuyer soit sur le bouton «Add » sur le côté de l'appareil ou
○ sur l'interface utilisateur sous WiFi → Bouton de commande WPS sur le bouton correspondant Exécuter.
2 Appuyez ensuite sur la touche WPS de l'appareil WiFi à ajouter, ou activez le mécanisme WPS dans les paramètres WiFi de l'appareil WiFi. Les périphériques se communiquent maintenant leurs clés de sécurité et établissent une liaison WiFi sécurisée. La DEL WiFi sur le côté avant indique le process de synchronisation en dignotant
WPS à l'aide d'un code PIN
Pour connecter de façon sûre des appareils WiFi dans votre réseau sans fil à l'aide d'une variante de code PIN, entrez sur l'interface Web sous WiFi → WPS → PIN WPS, le code PIN WPS généré par votre smartphone ou tablette Android et lancez le processus de cryptage en appuyant sur le bouton Exécuter correspondant.
L'application de la méthode WPS implique que la norme de cryptage WPA/WPA2 ou WPA2 ou WPA3/WPA2 est active.
si auparavant, sous WiFi → Réseaux WiFi l'option pas de cryptage est sélectionnée, WPA2 est automatiquement activé. Le nouveau mot de passe généré est affiché sous WiFi → Réseaux WiFi dans le champ Clé.
si dans le menu WiFi → Réseaux WiFi l'option WPA/WPA2 est sélectionnée, ce réglage est conservé avec le mot de passe attribué auparavant.
4.5.9Réseaux voisins
Dans la zone Réseaux voisins les réseaux sans fil dans votre environnement sont affichés.
Actualiser
| Nom du réseau | Canal | Signal - |
| FRITZ/Box 7490 | 11 | |
| FRITZ/Box 7490 | 1 | |
| FRITZ/Box 7590 DI | 5 | |
| FRITZ/Box 7590 DI5 | 11 |
Si la norme de cryptage WPA3 est activée, la fonction WPS ne peut pas être utilisée pour des raisons techniques.
Pour plus d'informations à ce sujet, veuillez consulter le chapitre 4.5.3 Réseaux WiFi.
Veillez aux paramétrages automatiques suivants :
4.6 LAN
La zone LAN vous permet de régler les paramètres réseau.
4.6.1Etat
Vous voyez ici l'état LAN actuel de l'adaptateur devolo WiFi 6 Repeater 3000. Dans la zone Ethernet, l'appareil réseau (p. ex. PC, NAS etc.) raccordés aux raccordement réseau Connexion 1 sont affichés.
IPv4/IPv6
Selon la façon dont le WiFi 6 Repeater 3000 est connecté à Internet (IPv4 ou IPv6), les informations réseau actuelles comme l'adresse, le sous-mas-
que, la passerelle par défaut et le serveur DNS sont affichés.
LAN / État
Ethernet
| Connexion 1 : | 1000 Mbits/s |
| Adresse MAC : | 88:FC:A6:0F:43:4E |
IPv4
| Protocole : | DHCP |
| Adresse : | 192.168.178.53 |
| Masque de sous-réseau : | 255.255.255.0 |
| Passerelle standard : | 192.168.178.1 |
| Serveur DNS : | 192.168.178.1 |
IPv6
| Adresse : | 2003:e9:df3b:a000:8afc:a6ff:fe0f:434e |
| Masque de sous-réseau : | 64 |
4.6.2 Configuration IPv4/IPv6
Dans les valeurs par défaut, seule l'option Reprendre la configuration réseau d'un serveur DHCP pour IPv4 est activée ce qui signifie que l'adresse IPv4 est automatiquement récupérée depuis un serveur DHCP. Les données réseau attribuées actuellement sont visibles (en gris).
S'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (votre routeur Internet par. ex.), vous devez laisser activée l'option Reprendre la configuration réseau d'un serveur DHCP pour IPv4 afin que le WiFi 6 Repeater 3000 obtienne automatiquement une adresse.
Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-réseau, Passerelle par défaut et Serveur DNS.
Confirmez vos paramètres en cliquant sur le symbole de disquette.
Redémarrez ensuite l'adaptateur WiFi 6 Repeater 3000 (voir le chapitre 4.7.3 Configuration) pour appliquer vos modifications.
Configuration IPv6
Adresse : affiche l'adresse IPv6 que l'appareil utilise pour accéder à l'Internet.
Masque de sous-réseau : Indique la longueur du préfixe en bits. Le préfixe est le bit de tête de l'adresse IPv6.
Exemple : 2a00:fe0:313:25:f606:8dff:fe4f:6aee avec le préfixe 64 signifie que le préfixe ici est 2a00:fe0:313:25.
4.7 Système
La zone System vous permet d'effectuer des réglages de sécurité, ainsi que d'autres fonctions de l'adaptateur WiFi 6 Repeater 3000.
4.7.1 Etat
On peut consulter ici les informations les plus importantes sur l'adaptateur WiFi 6 Repeater 3000 à savoir la date actuelle et l'heure, le fuseau horaire, l'adresse MAC, l'état des DEL WiFi ainsi que de bouton de commande.
4.7.2 Gestion
On peut entrer des noms personnalisés dans les Informations système dans les champs Nom du périphérique (Hostname) et Emplacement du périphérique. Ces deux informations sont particulièrement utiles quand plusieurs adaptateurs devolo sont utilisés dans le réseau et qu'ils doivent être identifiés.
La fonction Modifier le mot de passe d'accès permet de définir un mot de passe de connexion pour l'accès à l'interface Web.
Par défaut, l'interface de configuration du WiFi 6 Repeater 3000 n'est pas protégée par un mot de passe. Nous recommandons d'activer la protection contre les accès abusifs en créant un mot de passe immédiatement après l'installation du WiFi 6 Repeater 3000.
Pour cela, entrez deux fois le nouveau mot de passe souhaité. L'interface web est à présent protégée contre les accès abusifs par votre mot de passe individuel !
Dans les paramètres de DEL, on peut désactiver le voyant d'état de DEL WiFi.
Un dysfonctionnement est tout de même signalé par un clignotement correspondant.
Vous pouvez désactiver complètement les boutons de commande sur l'adaptateur devolo WiFi 6 Repeater 3000 pour vous protéger contre d'éventuelles modifications. Désactivez tout simplement l'option Activer bouton WiFi.
Les boutons de commande sont à l'état de livraison de l'adaptateur WiFi 6 Repeater 3000 activés par défaut.
Paramètres des DEL
Choisesz la comportement des DÉL.
DELWIN:
Paramètres pour le bouton de commande
Actives ou ilésactivez la fonction des boutons de commande sur l'apparel.
Active Houston WiFi
Sous Fuseau horaire, on peut sélectionner le fuseau horaire actuel, p. ex. Europe/Berlin. L'option Serveur de temps (NTP) permet de déterminer un serveur de temps. Un serveur de temps est un serveur dans Internet chargé de fournir l'heure exacte. La plupart des serveurs de temps sont réglés sur une horloge radio-pilotée. Sélectionnez le fuseau horaire et le serveur de temps qui règle automatiquement l'adaptateur WiFi 6 Repeater 3000 sur l'heure d'été et l'heure d'hiver.
4.7.3Configuration
Enregistrer la configuration du périphérique
Pour enregistrer la configuration active dans un fichier sur votre ordinateur, sélectionner le bouton correspondant dans la zone Système → Configuration → Enregistrer la configuration du périphérique dans un fichier. Précisez le répertoire de stockage et entrez le nom du fichier de configuration. Le téléchargement de la configuration actuel de l'appareil démarre.
Restaurer la configuration de l'appareil à partir du fichier
Dans Système → Configuration, un fichier de configuration existant peut être envoyé au WiFi 6 Repeater 3000 et y être activé. Sélectionnez un fichier adéquat avec le bouton Choisir fichier ... et démarrez le processus en cliquant sur le bouton Restaurer.
Valeurs par défaut
Le menu Système → Gestion sert à restaurer la configuration par défaut initiale du WiFi 6 Repeater 3000 à l'aide de l'option Réinitialiser.
Tous vos paramètres WiFi personnels seront alors perdus. Le mot de passe du WiFi 6 Repeater 3000 est également réinitialisé.
Tous les paramètres de configuration actifs peuvent être sauvegardés dans un fichier sur votre or-
dinateur, et au besoin être chargés dans le WiFi 6 Repeater 3000 pour rétablir une configuration. Ceci vous permet de créer plusieurs configurations pour des environnements réseau différents. Elles serviront à reconfigurer l'appareil très rapidement et de façon conviviale.
Redémarrer l'appareil
Pour redémarrer le WiFi 6 Repeater 3000, sélectionnez dans Système → Configuration le bouton Redémarrer.
4.7.4Mise à jour du microprogramme
Le microprogramme du WiFi 6 Repeater 3000 contient le logiciel d'exploitation de l'appareil. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du firmware téléchargeable à partir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions.
Microprogramme à jour
Le microprogramme du WiFi 6 Repeater 3000 actuellement installé est affiché ici.
Recherche et mise à jour du microprogramme automatiquement
Le WiFi 6 Repeater 3000 peut aussi rechercher automatiquement un microprogramme à jour. Activez à cet effet l'option Vérifier régulièrement la mise à jour du microprogramme.
Le WiFi 6 Repeater 3000 vous informe dès qu'il y a une nouvelle version du microprogramme. L'option est activée par défaut.
Avec l'option Enregistrer automatiquement la mise à jour du microprogramme, le
WiFi 6 Repeater 3000 installe automatique-ment le microprogramme trouvé auparavant.
Le WiFi 6 Repeater 3000 met automatiquement la mise à jour du microprogramme. L'option est activée par défaut.
Télécharger le microprogramme à jour
Si vous avez téléchargé sur votre ordinateur un fichier de firmware mis à jour pour le WiFi 6 Repeater 3000, allez dans la Système → Microprogramme → Fichier de microprogramme. Cliquez sur Rechercher le fichier du microprogramme ... et sélectionnez le fichier téléchargé.
2 Confirmez la procédure de mise à jour avec Télécharger. À la fin de la mise à jour, le WiFi 6 Repeater 3000 redémarre automatiquement.
Assurez que la procédure de mise à jour n'est pas interrompue.
4.7.5Config Sync
Ce menu est uniquement disponible en mode point d'accès.
Config Sync permet une configuration uniforme des appareils devolo WiFi sur l'ensemble du réseau. Les paramètres suivants en font partie :
Réseau WiFi
Réseau Invité
ne Mesh WiFi
- Paramètres du planificateur horaire et du serveur de temps.
Pour activer Config Sync, activez l'option Activer.
Notez que le WiFi est toujours activé ou désactivé dans l'ensemble du réseau. Terminez donc d'abord Config Sync sur l'appareil que vous voulez configurer ou activer séparément.
5 Annexe
5.1 Caractéristiques techniques
| Cryptage WiFi WPA/WPA2/WPA3 Personal | |
| Port périphérique 1x RJ45 (prise réseau Ethernet) | |
| Consommation Maximum : 9,7/4,8 W/A Normale : ~6,1/4,8 W/A | |
| Alimentation électrique | interne 196-250 V AC 50 Hz |
| Température (Stockage/Fonctionnement) | -25°C à 70 °C / 0°C à 40°C |
| Dimensions (en mm, sans prise) | 149x71x46 (HxWxD) |
| Conditions ambiantes | 10-90% Humidité de l'air, sans condensation |
| Homologations CE | |
Pour des caractéristiques techniques complèts sont disponibles sur Internet à l'adresse www.devolo.global
5.2 Fréquences et puissance d'émission
Spécifications techniques dans la bande fréquentielle des 5 GHz
| Plage de fréquences | 5 GHz |
| Norme IEEE 802.11 | a/h802.11 n802.11 ac802.11 ax |
| Bande de fréquences en intérieur | 5150 à 5350 MHz |
| Bande de fréquences en intérieur & extérieur | 5150 à 5725 MHz(802.11 a/h, n)5150 à 5350 MHz /5470 à 5725 MHz(802.11 ac)5150 à 5350 MHz /5470 à 5725 MHz(802.11 ax) |
| Plage de fréquences | 5 GHz |
| Largeur de bande du canal | 20 MHz (802.11 a/h)20 MHz, 40 MHz (802.11 n)20 MHz, 40 MHz, 80 MHz, 160 MHz (802.11 ac)20 MHz, 40 MHz, 80 MHz, 160 MHz (802.11 ax) |
| Puissance d'émission maximale en intérieur (EiRP) | 200 mW (canal 36 – 64) / 23 dBm |
| Puissance d'émission maximale | 1.000 mW (canal 100 – 140) / 30 dBm |
*Les connexions WiFi dans la bande 5 GHz de 5,15 à 5,35 GHz sont uniquement destinées au fonctionnement à l'intérieur de locaux fermés.
Cette limitation/exigence est valable dans les pays suivants :
| AT | BE | BG | CH | CY | CZ | DE | DK | EE | EL | ES | FI | FR | HR | HU | IE | IS |
| IT | LI | LT | LU | LV | MT | NL | NO | PL | PT | RO | SE | SI | SK | UK |
Spécifications techniques dans la bande fréquentielle des 2,4 GHz
| Plage de fréquences | 2,4 GHz |
| Norme IEEE 802.11 | b802.11 g802.11 n802.11 ax |
| Bande de fréquences en intérieur | - |
| Bande de fréquences en intérieur & extérieur | 2399,5 à 2484,5 MHz |
| Largeur de bande du canal | 20 MHz (802.11 b/g)20 MHz, 40 MHz (802.11 n)20 MHz, 40 MHz (802.11 ax) |
| Puissance d'émission maximale en intérieur (EiRP) | 100 mW / 20 dBm |
| Puissance d'émission maximale | 100 mW / 20 dBm |
5.3 Canaux et fréquences porteuses
Canaux et fréquences dans la bande 5 GHz
| Canal Fréquence porteuse |
| 36 5180 MHz |
| 40 5200 MHz |
| 44 5220 MHz |
| 48 5240 MHz |
| 52 5260 MHz |
| 56 5280 MHz |
| 60 5300 MHz |
| 64 5320 MHz |
| 100 5500 MHz |
| 104 5520 MHz |
| 108 5540 MHz |
| 112 5560 MHz |
| 116 5580 MHz |
55 Annexe
| Canal Fréquence porteuse |
| 120 5600 MHz |
| 124 5620 MHz |
| 128 5600 MHz |
| 132 5660 MHz |
| 136 5680 MHz |
| 140 5700 MHz |
| Canal Fréquence porteuse | |
| 8 2447 MHz | |
| 9 2452 MHz | |
| 10 2457 MHz | |
| 11 2462 MHz | |
| 12 2467 MHz | |
| 13 2472 MHz | |
Canaux et fréquences dans la bande 2,4 GHz
| Canal Fréquence porteuse | |
| 1 2412 MHz | |
| 2 2417 MHz | |
| 3 2422 MHz | |
| 4 2427 MHz | |
| 5 2432 MHz | |
| 6 2437 MHz | |
| 7 2442 MHz | |
5.4 Élimination des anciens appareils
Applicable dans les pays de l'Union Européenne et les autres pays ayant un système de récupération séparé.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la directive WEEE sur les appareils électriques. Ce type d'appareil ne peut plus être éliminé avec les ordures ménagères. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.
5.5 Conditions générales de garantie
Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Ce-lui-ci se chargera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.global/support.
Index
A
Antenne WiFi 21
B
Bouton de réinitialisation 29
Boutons de commande 49
C
CE 9
Config Sync 51
Configuration système requise 22
Consignes de sécurité 9
Contenu du coffret 22
Élimination des anciens appareils 56
F
Factory Reset 21
G
Garantie 56
|
IPv4 46
L
LAN (ports Ethernet) 21
Logiciels devolo 28
M
Mode point d'accès 24
Mode répéteur 24
Mot de passe 31
R
Réinitialisation 14, 21
Répétition intrabande 26, 35
Réseau à domicile 36
Réseau du répéteur 36
S
Serveur de temps 49
Serveur DHCP 47
SSID 38
U
un équipement adaptateur 14
V
Valeurs par défaut usine 21, 29
Voyant d'état DEL 14
Voyant lumineux WiFi 17
W
En provisions de la fin de la fin ou nettores (incentive) en la fin ou nettores (non-charge) (net).
[Non-Text]
4.7.2Beheer
4.1 Aceder à interface web integrada
Pode aceder de várias maneiras à interface web online integrada do WiFi 6 Repeater 3000:
