MODE D'EMPLOI GigaGate Starter Kit DEVOLO
© 2016 devolo AG Aix-la-Chapelle (Allemagne)
Toutes les informations contenues dans ce manuel ont ete reigides apres une verificatio soigneuse mais ne peuvent nainmoins garantir les caractetistiques du produit. devolo engag sa responsabilitie exclusivement dans les limites stipulées dans les conditions de vente et de livraison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se reserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
AndroidTM est une marque déposée de Open Handset Alliance.
Linux est une marque déposée de Linus Torvalds.
Ubuntu est une marque déposée de Canonical Ltd.
Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc.
iPhone, iPad et iPod sont des marques déposées de Apple Computer, Inc.
Windows® et Microsoft® sont des marques déposées de Microsoft Corp.
Wi-Fi, Wi-Fi Protected Access™, WPA™, WPA2™ et Wi-Fi Protected Setup™ sont des marques déposées de la Wi-Fi Alliance®.
devolo, dLAN, Vianect et le logo devolo sont des marques déposées de devolo AG.
Toutes les autres marques citées appariement à leurs propriétaires respectifs. devolo se reserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'eventuelles erreurs ou modifications.
devolo AG
Charlottenburger Allee 60
52068 Aix-la-Chapelle
Allemagne
www.devolo.com
Aachen,janvier 2017
Contenu
1 Avant-propos 5
1.1 Information sur cette documentation 5
1.1.1 Utilisation conforme 5
1.1.2 Conformité CE 6
1.1.3 Consignes de sécurité 6
1.2 devolo dans Internet 7
2 Introduction 8
2.1 Qu'est-ce que le Wi-Fi ? 8
2.1.1 Wi-Fi ou WLAN? 9
2.1.2 Differences entre les gAMES fréquentielles Wi-Fi 9
2.2 Le devolo GigaGate 10
2.2.1 Bouton Wi-Fi 15
2.2.2 Ports reseau 15
2.2.3 Rerinitialisation 15
2.2.4 Antennes Wi-Fi 16
3 Mise en service 17
3.1 Contenu du coffret 17
3.2 Configuration système requise 17
3.3 Installation de devolo GigaGate 18
3.3.1 Installation de devolo GigaGate Base 18
3.3.2 Installation de devolo GigaGate Satellite 18
3.4 Installer les logiciels devolo 20
4 Configuration du réseau 21
4.1 Ouvrir l'interface de configuration incorporee 21

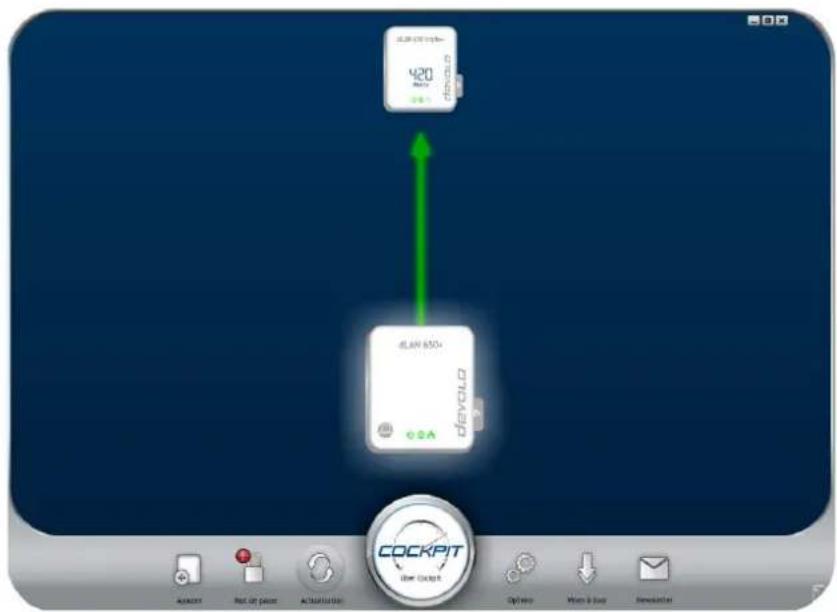

4.2 devolo Cockpit 22

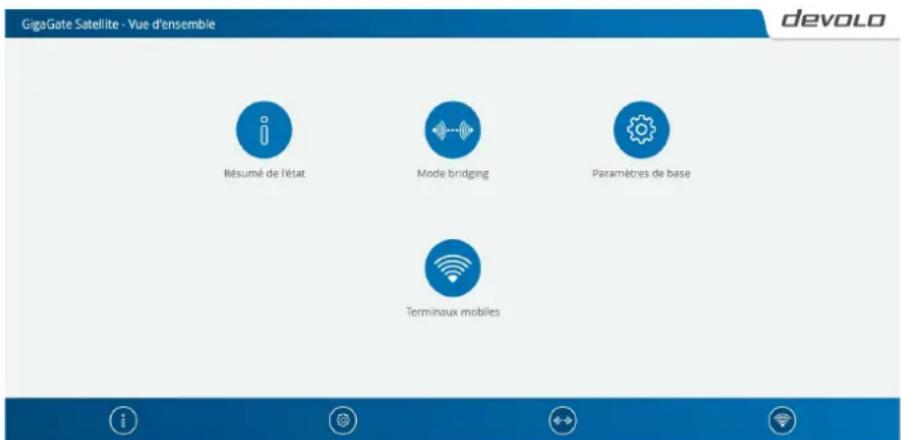

4.3 Description du menu 24
4.3.1 Résumé de l'etat 25
4.3.2 Parametres de base 33
4.3.3 Mode bridging 35
4.3.4 Terminaux mobiles 35
5Annexe 37
5.1 Frequences et puissance d'émission 37
5.2 Canaux et fréquences porteuses 38
5.3 Elimination des ancients apparéils 39
5.4 Conditions generales de garantie 40
1 Avant - propos
Merci de votre confiance!
Avec le devolo GigaGate, vous creezYOUR propre réseau gigabit en quelques instants. Le devolo GigaGate Base transmet vos données Internet au devolo GigaGate Satellite via un réseau Wi-Fi haut debit. Vous pouze connecter au satellite cinq appeareils réseau par connexion filaire et les relier à l'accès Internet. Les appeareils supplémentaires tells que les smartphones, les tablettes ou les ordinateurs portables sont intégrés au réseau domestique via un réseau Wi-Fi distinct et sécurisé.
1.1 Information sur cette documentation
Lisez attentivement toutes les consignes de sécurité et les instructions avant d'utiliser l'appareil et conservez le manuel et le guide d'installation pour pouvoir les consulter ultérieurement.
Après une courte introduction aux réseaux Wi-Fi et aux différentes gamas féquentielles, ainsi que la presentation du devolo GigaGate au chapitre 2, le chapitre 3 vous montre commentmettre en service votredevolo GigaGate dans notre réseau. Le chapitre 4 décrit en détaill les réglages dans l'interface de configura
tion. Les indications sur l'écocompatibilité du produit ainsi que nos conditions de garantie sont fournies au chapitre 5 à la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.
Remarque très importante dont le non-respect peut entrainer des dommages.
Remarque importante dont il est recommandé de tener compte.
Conseils et astuces concernant la configuration du produit.
1.1.1 Utilisation conforme
Utilisez le devolo GigaGate en suivant les instructions fournies dans ce manuel afin d'eviter d'endommager le matériel ou de vous bleisser.
L'appareil ne doit être utilisé que dans des locaux fermés.
1.1.2 Conformité CE
Ce produit est conforme aux exigences des directives 2014/53/UE, 2014/35/UE ainsi qu'aux dispositions applicables du FTEG.
Ce produit est prévu pour l'exploitation au sein de l'UE, en Suisse et en Norvège.
Ce produit est un dispositif de la classe B. Ce dispositif peut parasiter les ondes radio dans les habitations.
La déclaration de conformité CE sous forme imprimée est jointe au produit. Elle est également disponible dans l'internet sur www.devolo.fr.
1.1.3 Consignes de sécurité
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant demettre les apparciels devolo en service et de conserver les manuels pour pouvoir les consulter ultérieurement.
ATTENTION - Risque d'électrocution
Les appareils devolo ne doivent en aucun cas etre ouverts.L'utilisateur court un risque d'electrocution si le boitier est ouvert!
Les apparèils devolo ne requirement aucune maintenance de la part de l'utilisateur. En cas d'endommagement ou de panne, coupez l'alimentation en débranchant l'appareil devolo de la prise de courant. Adressez-vous ensuite exclusivement à des professionnels qualifiés (service après-vente). L'appareil a subi un dommage quand
la le cable electrique ou fiche secteur est endomagée,
du liquide (pluie ou eau) a pénétré dans l'appareil devolo,
l'appareil devolo ne repond plus,
le boitier de l'appareil devolo est endommagé.
Assurez-vous de ne pas endommager les conduites de gaz, d'eau ou les cables électriques posés dans les murs quand vous effectuez le montage au moyen des vis. Risque d'électrocution!
Les apparciels devolo doivent uniquement etre exploite sur un reseau d'alimentation electrique correspondant aux specifications indiquees sur sa plaquette signaletique. Utilisez uniquement le cable electrique ou le bloc d'alimentation fourni pour l'alimentation electrique.
Pour couper l'appareil devolo du secteur, debranchez le boitier ou la fiche secteur de la prise de courant.
La prise de courant et tous les appareils réseau raccordés doivent être accessibles facilement pour que vous puis siez les débrancher rapidement en cas d'urgence.
Les apparéils de devolo ne doivent être utilisés que dans des locaux fermés.
Utilisez les apparèils devolo uniquement dans un local sec.
Débranche les appeareils avant de les nettoyer! Evitez d'utiliser des produits de nettoyage à base de solvants risquant d'endommager le boitier. Pour le nettoyage, utilisez uniquement un chiffon sec.
ATTENTION - Risque de surchauffe
Installez les apparéils devolo uniquement dans un endroit où une aération suffisante est garantie. Les fentes et les ouvertures du boîtier servent à la ventilation :
Ne jamais obstruer les fentes et les ouver-tures et ne jamais recouvrir les apparciels devolo. pendant le fonctionnement.
Ne déposez aucun objet sur les apparêils devolo.
N'introduisez chaque objet dans les ouvertures des apparèils devolo.
N'exposez pas les apparèils devolo à des flammes nues (bougie, feu de cheminée, etc.).
N'exposez pas les apparciels devolo a une source de chaleur directe (radiateur, rayons du soleil, etc.).
Risque de surchauffe
Le boitier de l'appareil peut chauffer pendant le fonctionnement. Assurez-vous que l'appareil est monté de manière que les utilisateurs sont protégés contre les brûlures.
1.2 devolo dans Internet
Toutes les informations détaillées sur nos produits et sur les réseaux dLAN sont disponibles sur www.devolo.com. Dans l'espace Wi-Fi, vous trouvrez non seulement le descriptor et la documentation des produits, mais aussi la version à jour des logiciels devolo et du firmware de l'appareil.
Si vous avez d'autres idees ou suggestions pour nos produits, n'hésitez pas à nous écrire support@devolo.fr.
2 Introduction
2.1 Qu'est-ce que le Wi-Fi?
Le terme WiFi ou Wi-Fi (Wireless Local Area Network) désigne l'interconnexion d'ordinateurs et d'autres périhériques par ondes radio. Il est certes possible de former un réseau sans fil avec seulement deux ordina
teurs (peer-to-peer, p2p), mais il faut en règle générale une station centrale (point d'accès) qui fait le point entre les participants. Un routeur Wi-Fi est un tel point d'accès qui relié d'un côte le réseau local à l'internet via le modem intégré, et les participants au sein du réseau via sa fonction de routage des paquets.

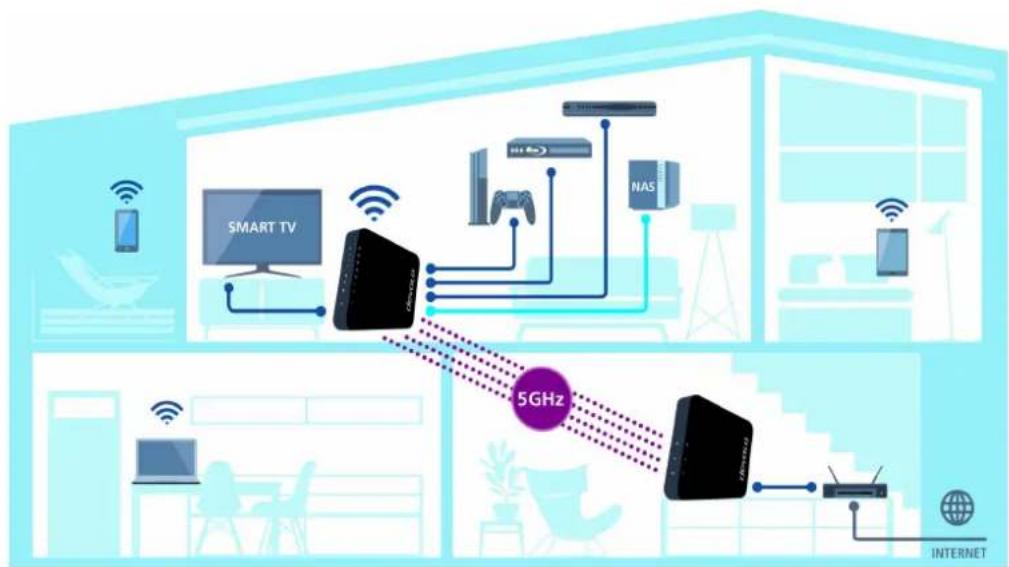

Fig. 1: devolo GigaGate permet le Wi-Fi et Internet dans toute la maison
Le réseau sans fil creé sur la base d'un point d'accès n'a qu'une portée limite. La zone d'émission d'un point d'accès ou « cellule radio » se heures notamment aux murs et aux plafonds d'une maison. Souvent, une liaison radio stable ne peut être établie qu'entre des appeareils Wi-Fi se trouvant dans la même pièce.
Comme il n'y a pas de contrôle d'accès physique à un réseau Wi-Fi, à l'inverse d'un réseau filaire (via un cable Ethernet) ou d'un réseau dLAN (via un cable electrique), la propagation incontrôle des données sur les ondes hertziennes exige des mesures particulières relatives à la protection du réseau. Par conséquent, il existe toute une série de mesures sécretaires telles que le masquage du nom du réseau (SSID - Service Set Identifier), le chiffrement des données transmises et un contrôle d'accès via les identificateurs (adresses MAC) des péripériques (clients).
2.1.1 Wi-Fi ou WLAN?
Wi-Fi est une marque déposée inventée par la Wi-Fi-Alliance, un consortium qui s'occupé de certifier les équipements possédant une interface répondant au groupe de normes IEEE 802.11. Par abus de langage dans des nombreux pays, on utilise Wi-Fi comme synonyme de WLAN, ce qui est incorrect stricto sensu puisque Wi-Fi désigne l'ensemble des protocôles de radiocommunication et WLAN le réseau sans fil.
2.1.2 Differences entre les games fréquentielles Wi-Fi
Afin d'obtenir la vitesse de transmission optimale dans le réseau sans fil, le devolo GigaGate prend en charge les fréquences Wi-Fi 2,4 GHz et 5 GHz. Les plages de fréquences ont chacunes leurs avantages et leurs inconveniens et jouent leurs atouts lorsqu'elles sont mises en œuvre parallèvement.
Bande fréquentière des 2,4 GHz
La bande des 2,4 GHz est utilisée par beaucoup d'appareils de tous les jours tels que les téléphones sans fil, les jours à micro-ondes, les appareils Bluetooth et les composants réseau, qui mettent en œuvre les normes Wi-Fi 802.11b, 802.11g et 802.11n. Cependant, la généralisation de ces appareils est un inconvenient major, car le nombre limite de canaux sans chevauchement dans la bande des 2,4 GHz restreint les possibilites d'utilisation du Wi-Fi en parallele. En outre, leur dissémination creé souvent des interférences qui dégradent le débit de l'accès Internet via Wi-Fi. Le débit maximal en Wi-Fi 802.11n est de 300 Mbits/s en théorie. Mais dans les conditions réelles du réseau domestique, les facteurs d'atténuation omniprésents tels que les meubles, les vases ou les murs en béton réduisent le débit.
Bande fréquencelle des 5 GHz
La bande des 5 GHz est utilisée par beaucoup moins d'appareils, elle est donc moins chargeé et présente moins d'interférences. En mettant en œuvre le Wi-Fi à la norme 802.11ac, les utilisateurs disposent théoriquement de 19 canaux. En raison de la largeur de bande plus grande des canaux et de la technique de transmission améliorée, la norme 802.11ac permet d'atteindre un débit de 1300 Mbits/s.
2.2 Le devolo GigaGate

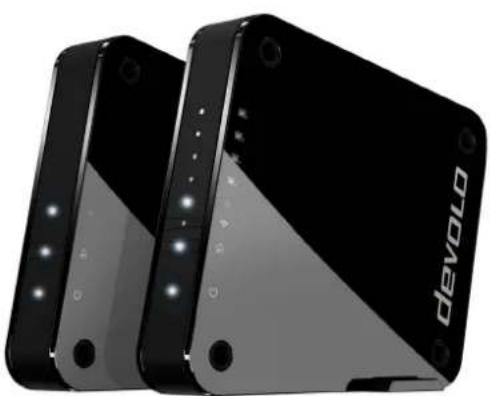

Fig. 2: devolo GigaGate Base et Satellite
une DEL indiquant le mode de fonctionnement du devolo GigaGate Base,
une DEL indiquant I'etat de la connexion entre la Base et le Satellite,
La DEL d'etat peut etre desactivedeans l'interface de configuration du GigaGate (voir le chapitre 4.3.2 Parametres de base).
un port réseau gigabit (1000 Mbits/s),
- quatre antennes Wi-Fi internes répondant à la technologie Quantenna 4x4 (liaison point à point),
pieds repliables,
quatre troughs (par face) pour le montage mural et
- une prise de courant pour le bloc d'alimentation fourni.
Le satellite du devolo GigaGate possede
une DEL indiquant le mode de fonctionnement du devolo GigaGate Satellite,
une DEL indiquant I'etat de la connexion entre le Satellite et la Base,
une touche Wi-Fi avec une DEL d'affichage de I'etat, permettant de connecter les apparciels Wi-Fi via WPS.
un port réseau gigabit (1000 Mbits/s),
- quatre ports Fast Ethernet (100 Mbits/s),
- quatre antennes Wi-Fi internes répondant à la technologie Quantenna 4x4 (liaison point à point), et deux antennes Wi-Fi internes permettant d'établier une connexion Wi-Fi avec les autres appareils réseau,
piesd repiables,
- quatre trous (par face) pour le montage mural et
- une prise de courant pour le bloc d'alimentation fourni.
12 Introduction

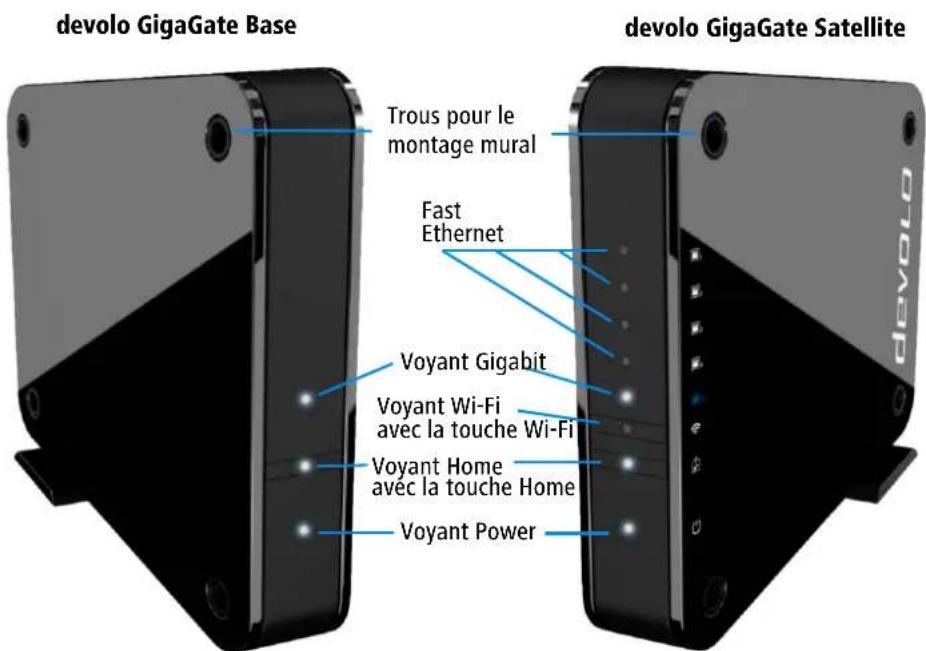

Fig.3.Façade des appareils GigaGate
devolo GigaGate

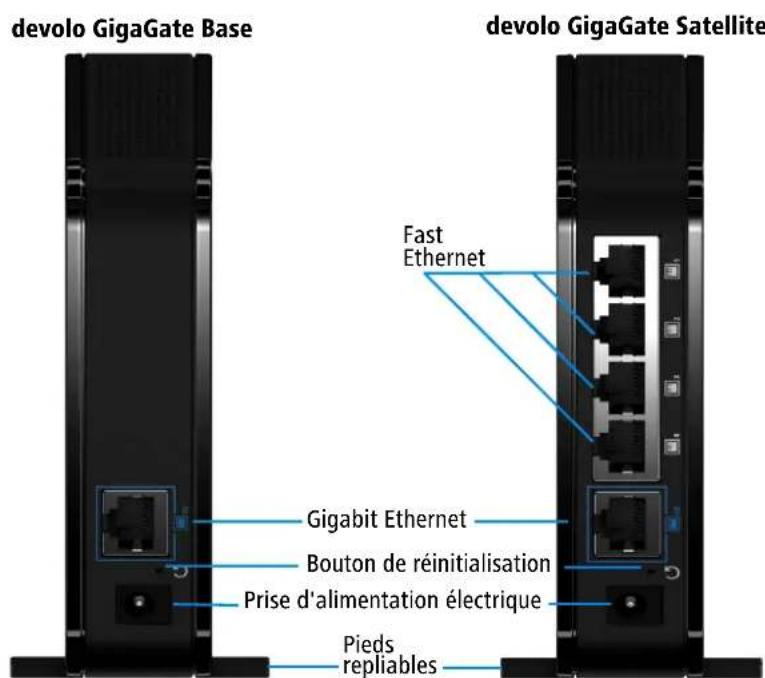

Fig. 4: Face arrêté des apparèils GigaGate
Clignotement des DEL
| DEL Comportement Signification | ||
| DEL blanche | Allumée en permanence | Les composants réseau sont connectés avec les apparciels devolo GigaGate par cable réseau. |
| DEL blanche | Clignote toutes les 0,5 s (allumé/étéint) | Établissement d'une connexion Wi-Fi sécurisée (WPS) entre le devolo GigaGate et un composant réseau |
| Allumée en permanence | Une connexion Wi-Fi sécurisée (WPS) entre le devolo GigaGate et un composant réseau est active. | |
| DEL Compartement Signification | ||
| DEL blanche | Clignote toutes les 2 s(allumé/étéint) | Établissement d'une connexion gigabit entre la Base et le Satellite |
| Allumée en permanence | Le débit de trans-mission de données est optimal. | |
| DEL rouge | Allumée en permanence | Le débit de trans-mission de données est trop faible. |
| DEL blanche | Clignote toutes les 2 s(allumé/étéint) | Amorcage des appareils devolo GigaGate en cours |
| Allumée en permanence | Les appareils devolo GigaGate sont alimentés en courant et opérationnels | |
2.2.1 Bouton Wi-Fi
Le bouton Wi-Fi contrôle les fonctions suivantes du réseau sans fil :
Connector les appareils Wi-Fi via WPS
Si I'appareil est dans I'etat initial avec toutes les valeurs par défaut, appuyez brievement sur le bouton Wi-Fi pour activer WPS.
Fig. 5: Touche Wi-Fi sur le GigaGate Satellite
Les informations sur l'intégration des terminaux Wi-Fi via WPS sont fournies au chapitre 4.3.4 Terminaux mobiles.
WPS est une norme de chiffrement dans un réseau Wi-Fi développée par la Wi-Fi Alliance. WPS facilité l'ajout de nouveaux péripériques dans un réseau existant.
2.2.2 Ports réseau
Les cinq portes réseau du devolo GigaGate Satellite permettent de connecter votre PC, leur imprimante multifonctions, votre disque NAS (Network Attached Storage), votre TV connectée et votre console de produits à l'internet via des cables réseau courants sans besoin acheter un switch séparé. D'autres composants réseau peuvent acceder à Internet via la connexion Wi-Fi du devolo GigaGate Satellite.
Pour assurer le début optimal sur les deux ports gigabits (1x Base, 1x Satellite), il faut au moins un cable Cat 5e (1000 Mbits/s) (fourni). Il faut au moins un cable Cat5 pour avoir le début maximal de 100 Mbits/s aux quatre ports Fast Ethernet.
2.2.3 Réinitialisation
La touche de réinitialisation de la Base et du Satellite (petit orifice entre la prise d'alimentation et le port réseau gigabit) réunit deux fonctions différentes :
L'adaptateur effectue un redémarrage quand vous appuyez sur le bouton de réinitialisation pendant moins de 10 secondes.
16 Introduction
Pour réinitialiser le devolo GigaGate et restaurer la configuration par défaut, appuyez sur ce bouton pendant plus de 10 secondes. Nous attirons votre attention sur le fait que tous vos réglages personnelisés seront perdus!
Pour actionner le bouton de réinitialisation, servez-vous d'un objet pointu (trombone, etc.).
2.2.4 Antennes Wi-Fi
Les quatre antennes Wi-Fi internes du devolo GigaGate Base repondent à la technologie Quantenna 4x4. Grace à elles, le devolo GigaGate Satellite peut établier quatre liaisons point à point paralleles dans la bande des 5 GHz, moins sensible aux interférences, avec un débit maximal de 1300 Mbits/s.
Le devolo GigaGate Satellite possede en plus deux antennes internes servant a etablir une connexion WiFi avec les autres composants reseau.
3 Mise en service
Ce chapitre décrit la mise en service de votre devolo GigaGate. Nous décrivons la connexion des deux apparêls et vous presentons brievement le calculéiel devolo. Des informations détaillées supplémentaires sont disponibles sur www.devolo.com.
3.1 Contenu du coffret
Avant d'installer votre devolo GigaGate, vérifie que tous les composants faisant partie du produit sont bien dans le coffret.
Kit de démarrage
devolo GigaGate Base
O devolo GigaGate Satellite
Deux blocs d'alimentation avec les cables
electriques
Deux cables reseau (Cat 5e, 1000 Mbits/s)
Guide d'installation sur papier
O Déclaration CE
ou
Extension:
Odevolo GigaGate Satellite
Un bloc d'alimentation avec le cable d'alimentation
Un cable réseau (Cat 5e, 1000 Mbits/s)
Guide d'installation sur papier
Declaration CE
devolo se reserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
- Systemes d'exploitation: Windows 7 (32 bits/64 bits), Windows 8 (32 bits/64 bits), Windows 8 Pro (32 bits/64 bits), Windows 10 (3264 bits), Windows 10 Pro (32 bits/64 bits), Linux (32 bits/64 bits), Mac (OS X 10.6)
Raccordement au réseau
Pour exploiter à fond les possibilités du devolo GigaGate et avoir la vitesse de transmission optimale, il vous faut un routeur avec un port réseau gigabit libre. Relief le devolo GigaGate Base au routeur en utilisant le cable réseau fourni.
3.3 Installation de devolo GigaGate
L'appareil ne doit être utilisé que dans des locaux fermés.
Avant la mise en réseau de vos composants réseau Wi-Fi, notez la clé Wi-Fi du devolo GigaGate Satellite. Cette clé unique (clé Wi-Fi) est imprimée sur l'étiquette au bas du boîtier.
Pour établit une connexion sécurisée au réseau Wi-Fi, saisissez la clé Wi-Fi du devolo GigaGate dans votre ordinateur portable, tablette ou smartphone.
Les chapitres suivants vous montrent comment connecter et intégrer le devolo GigaGate dans le réseau. La façon exacte de procéder est désrite à l'appui de différents scénarios de réseau possibles :
3.3.1 Installation de devolo GigaGate Base
Raccordez le devolo GigaGate Base à un port réseau libre de votre point d'accès Internet (box, routeur Wi-Fi) en utilisant le cable réseau fourni.
② Branchez le cordon d'alimentation fourni du devolo GigaGate Base dans une prise de courant.
Dés que la DEL marche/arrêt devient blanche (apres env. 60 secondes), la base est opérationnelle.
Pour couper l'appareil devolo du secteur, debranchez le boitier ou la fiche secteur de la prise de courant.
La prise de courant et tous les appareils réseau raccordes doivent etre accessibles facilement pour que vous piousiez les debrancher rapidement en cas d'urgence.
3.3.2 Installation de devolo GigaGate Satellite
Posez le devolo GigaGate Satellite à l'endetroit youlu.
② Branchez le cordon d'alimentation fourni du devolo GigaGate Satellite dans une prise de courant. Dés que la DEL marche/arrêt devient blanche (apres env. 60 secondes), le satellite est opérationnel.
Le devolo GigaGate Base et le devolo GigaGate Satellite se connectent entre eux automatiquement viale reseau Wi-Fi gigabit. La DEL Home clignote pendant I'etablisvement de la connexion. Lorsque la connexion Wi-Fi entre le devolo GigaGate
Base et le devolo GigaGate Satellite est etablie, la DEL Home des deux appareils reste allumée. Pour cou
per l'appareil devolo du secteur, debranchez le boitier ou la fiche secteur de la prise de courant.

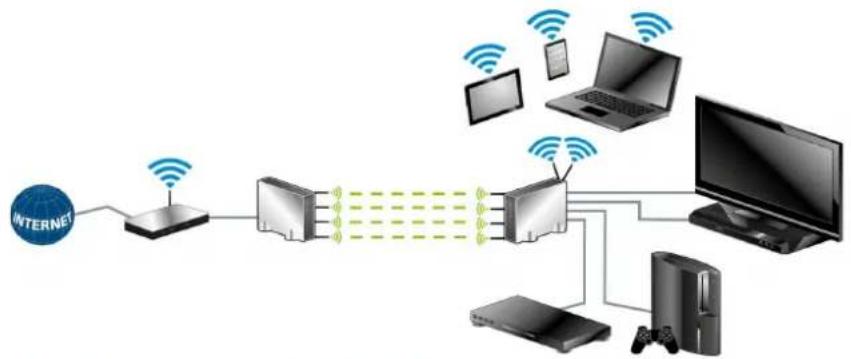

Fig. 6: Connexions entre les apparciels devolo GigaGate
Connexion des apparéils au devolo GigaGate Satellite par cable réseau
③ Apre's avoir branché vos apparecs sur le secteur, reliez-les au devolo GigaGate Satellite en utilisant un cable reseau. La connexion Internet via le cable reseau est etablie automatiquement.
Pour assurer la vitesse de transmission optimale, utilisez le cable réseau gigabit fourni pour relier l'appareil au port réseau gigabit. Pour connect des apparéils supplémentaires,
le nombre correspondant de cables reseau est nécessaire.
Connexion au réseau Wi-Fi du devolo GigaGate Satellite via le bouton Wi-Fi
④ Sélectionnez le menu de configuration de WPS sur votre tablette ou smartphone.
Sous Android, le menu de configuration de WPS se trouve sous Wi-Fi/Avancés. Apple iOS ne prend pas en charge WPS.
⑤ Appuyez brievement sur le bouton Wi-Fi pour établit une connexion Wi-Fi sécurisée.
ou
⑥ Dans l'interface utiliser du devolo GigaGate, utilisez l'option Wi-Fi Protected Setup (WPS) pour connecter vos apparéels au réseau Wi-Fi avec un code.
Connexion au réseau Wi-Fi du devolo GigaGate Satellite avec un code
Les apparèils qui ne prenent pas en charge le Wi-Fi protégé (WPS) peuvent également se connecter au réseau Wi-Fi du devolo GigaGate Satellite.
① Survoire ordinateur portable ou PC, selectionnez le SSID (nom de reseau) du reseau Wi-Fi du devolo GigaGate.
② Entrez la clé Wi-Fi (que vous avez notée précédément) pour étabir la connexion Wi-Fi.
Pour plus d'informations sur l'interface de configuration, veuillez consulter le chapitre 4 Configuration du réseau.
3.4 Installer les logiciels devolo
Installer les logiciels devolo Cockpit
Le logiciel devolo Cockpit pour PC détecte tous les appareils devolo à portée dans votre réseau et affiche les propriétés des appareils. Vous accédez à l'interface de
configuration à travers ce logiciel pour configurer votre réseau Wi-Fi sur le PC.
Logiciels pour Windows
Le calcul de la valeur de l'ordre est calculé en fonction des conditions d'ordre. Le calcul de la valeur de l'ordre est calculé en fonction des conditions d'ordre.
L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:
Demarrer Tous les programmes devolo.
Logiciels pour Mac (OS X)
Le logiciel devolo Cockpit est disponible en teléchargement sur www.devolo.com/cockpit. Avec télécharge le fjichier d'installation sur votre ordinateur, executez-le en double-cliquant.
Logiciels pour Linux (Ubuntu)
Le logiciel devolo Cockpit est disponible en téléchargement sur www.devolo.com/cockpit. Avecoir telecharge le fichier d'installation sur voire ordinateur et I'avoir installé, executez-le.
Toutes les informations sur le logiciel devolo Cockpit sont disponibles sur Internet a www.devolo.com/cockpit.
4 Configuration du réseau
Le devolo GigaGate possède une interface de configu-ration intégrée pouvant être affichée avec un navigateur Web courant. Cette interface permet de régler tous les paramétres d'exploitation de l'adaptateur.
Par défaut, vous accédez directement à l'interface de configuration. Si vous ave défihi un mot de passage de connexion au moyen de l'options Gestion (voir l'icone ci-contre) © Sécurité du périphérique, entrez le mot de passer.
4.1 Ouvrir l'interface de configuration incorporee
Vous accedez à l'interface de configuration intégrée du devolo GigaGate de la manière suivante :
Ouvrez le menu Demarrer de votre système d'exploitation et selectionnez devolo Cockpit-Software. Cliquez sur la ligne devolo GigaGate pour acceder à l'interface de configuration de l'appareil correspondant.
Le logiciel recherche I'adresse IP actuelle et commence la configuration dans l'explorateur Web.
Pour la description détaillée de devolo Cockpit-Software, consultez le chapitre 3.4 Installer les logiciels devolo.
4.2 devolo Cockpit
devolo Cockpit-Software est un logiciel de surveillance et de cryptage qui détecte tous les apparèils dLAN et Wi-Fi à portée dans votre réseau
domestique et les connecte au réseau sécurisé. ÀpRES le démarrage de devolo Cockpit-Software, tous les apparèils joignables dans votre réseau domestique sont affichés. Ceci peut durer un instant.
Fig.7: Interface utilise de devolo Cockpit
Tous les apparciels detectés dans le réseau sont représentés par leur propre icone et le nom du produit.
L'adaptateur mis en evidence au centre du réseau symbolise le périhérique connecté locally. Si vous
avez connecté localement plusieurs apparèels, vous pouvez basculer de l'un à l'autre. Cliquez sur l'icone de l'adaptateur youlu pour activer l'appareil correspondant et leMETRE en évidence.
Les lignes de couleur entre les adaptateurs indiquent la qualite de la liaison entre deux peripheriques :
- vert : La connexion réseau permet le streaming HD video.
orange: La connexion reseau permet le stream- ming SD video et eux en ligne. - rouge : La connexion réseau permet le transfert de fichiers et l'accès à Internet.
Pendant qu'un adaptateur envoie des données à un autre, le débit binaire est affiché sur l'adaptateur mis en évidence.
Réglages et fonctions
Les paramètres du devolo GigaGate Base et du devolo GigaGate Satellite ou la configuration du réseau sont modifiés
via I'ongletlateraldechaque adaptateur.
Cliquez à cet effet sur le symbole supérieur de l'onglet place lateralement.
Possibilities de configuration offertes par l'on-glet lateral :
Vous accedez à l'interface de configuration du devolo GigaGate Base et du devolo GigaGate Satellite via la Page de configuration du périphérique.
4.3 Description du menu
Toutes les fonctions de menu sont décrites dans la fénètre correspondante du menu et dans le chapitre correspondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus.
Les menus principaux de l'interface de configuration, au nombre de trois (Base) ou quatre (Satellite), sont affichés au bas de l'écran. Cliquez sur le bouton d'un menu pour y acceder directement.
Fig. 8: Interface de configuration du devolo GigaGate Satellite
devolo GigaGate
Base/Satellite: le menu Résumé de l' état contient toutes les propriétés du devolo GigaGate ainsi que des apparêls connectés au Satellite. Ce menu per met de configurer un mot de passer pour proteger les apparêls contre les accès non autorisés, et aussi demettre à jour le microprogramme du devolo GigaGate.
Base/Satellite: le menu Paramétres de base contient entre autres la sélection de la langue, les paramétres de sécurité de l'appareil et la configuration des composants réseau connectés.
Base/Satellite: le menu Bridge permet de modifier le nom du bridge, de masquer le SSID et de configurer divers paramétres Wi-Fi.
Satellite: le menu Termaux mobiles permet de connecter les appareils au réseau Wi-Fi automatiquement, avec le code WPS, ou manuellement. Le nom du réseau, le mode de chiffrement et le mode Wi-Fi peuvent également être modifiés.
Cliquez sur OK pour sauvegarder les modifications effec
fectuées dans une page de l'interface de configuration.
Cliquez sur Annuler pour quitter une page de l'interface de configuration.
4.3.1 Résumé de l'etat
Le menu Résumé de l'etat permet de modifier les paramétres du réseau et des appeareils devolo GigaGate.
Satellite :
État du bridge et gamme féquentière utilisée
Etat du Wi-Fi et gamme fréquentière utilisée
État Ethernet
Base:
État du bridge et gamme féquentière utilisée
Etat Ethernet
Version du micrologiciel
Mot de passé d'accès
Configuration réseau
Vous accedez à la page voulue en cliquant ou appuyant sur le symbole correspondant.
Configurer I'etat du bridge
- État du bridge Configurer Bridge
WiFi Bridge eteint'allumé
Le bouton eteint/allumé permét d'activet et de dé-sactiver le devolo GigaGate Base manuellement. L'appeil est desactivédes que vous cliquez sur OK et n'est ensuite plus accessible par Wi-Fi.
Afin d'établit une nouvelle connexion avec le bridge Wi-Fi, raccordez votre ordinateur portable au devolo GigaGate Base en utilisant un cable réseau. Activez le pont Wi-Fi dans l'interface de configuration.
Attribuer le nom de réseau du bridge
O Nom de réseau du bridge
Le nom du réseau du bridge (SSID) détermine le nom de votre réseau sans fil entre le devolo GigaGate Base et le devolo GigaGate Satellite.
Attribution de la clé Wi-Fi
OClé
La clé Wi-Fi entree ici est utilisee par le devolo GigaGate Satellite pour etablr une connexion Wi-Fi securisee avec le devolo GigaGate Base.
Vous pouvez utiliser le mot de passer par défaut, ou creer votre propre mot de passer pour sécuriser votre réseau Wi-Fi.
Selection du standard Wi-Fi
Mode
Selectionnez ici les normes Wi-Fi prises en charge par le devolo GigaGate Base :
802.11a+n+ac: réglage par défaut avec la compatibilité maximale. Quand cette option est active, le devolo GigaGate Base prend en charge les standards Wi-Fi 802.11a, 802.11n et 802.11ac.
802.11a+n: quand cette option est active, le devolo GigaGate Base prend en charge uniquement les deux standards Wi-Fi 802.11a et 802.11n.
802.11a: cette option limite le Wi-Fi au début décrit par le standard 802.11a.
Réglage de la largeur de bande du canal
Largeur de bande du canal
Cette option sert à régler la largeur de bande de canal des standards Wi-Fi. Les options disponibles sont :
20 MHz : utilisable pour les standards Wi-Fi 802.11a, 802.11b et 802.11g. Jusqu'à quatre canaux Wi-Fi sans chevauchement sont disponibles.
40 MHz : utilisable pour le standard Wi-Fi 802.11n. Jusqu'à deux canaux Wi-Fi sans chevauchement sont disponibles.
80 MHz : valeur par défaut. Utilisable pour le standard Wi-Fi 802.11ac. jusqu'à cinq canaux sans chevauchement sont disponibles.
Lecture de l'adresse MAC du devolo GigaGate Base
5 GHz Contrôle de bridging
Bridge connectés
Le devolo GigaGate Base connecté, son adresse MAC et la date de la dernière connexion sont affichés ici.
L'adresse MAC identifie de manière unique l'interface matérielle de chaque appareil réseau (par exemple la carte Wi-Fi d'un ordinateur ou l'interface Ethernet d'une imprimante). Elle est formée par six groupes de deux nombres hexadécimaux séparés les uns des autres par un double point (p.ex. 00:OB:3B:37:9D:C4).
Déactivé le Wi-Fi du devolo GigaGate Satellite
- État du WiFi Point d'accès
OWiFi
eteint/allumé
Le bouton actif/inactif permet d'activer et de désactiver manuellement la fonction Wi-Fi du devolo GigaGate Satellite. La fonction Wi-Fi de l'appareil est désactivée des que vous-cliquez sur OK.
Par défaut, la fonction Wi-Fi du devolo GigaGate est active.
Modifier le nom du réseau (SSID)
O Nom du réseau de la bande 2,4 GHz
Le nom du réseau (SSID) déterminé le nom de votre réseau sans fil. Vous pouze voir ce nom quand vous établiesse la connexion avec un réseau sans fil et donc identifier le réseau Wi-Fi correct.
Le nom du réseau Wi-Fi (SSID) peut être modifié manuellement ici. Il est important de connaître le nom de réseau pour connecter ultérieurement des composants Wi-Fi supplémentaires.
Masquer le nom du réseau (SSID)
Cacher SSID oui/non
Si vous cochez la case Cacher SSID, votre réseau sans fil est invisible. Dans ce cas, les participants au réseau doivent connaître le nom SSID exact et l'entrée manuellement pour pouvoir établier la liaison.
Certaines cartes Wi-Fi ont des difficultés à établier la liaison avec de tels reseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après.
Selection du mode de cryptage du Wi-Fi
Cryptage
Les mécanismes de sécurité disponibles pour protégé les transmissions de données dans votre réseau sans fil sont WPA et WPA/WPA2 (Wi-Fi Protected Access).
Cette méthode permet d'utiliser une clé personalisée comprenant des lettres et des chiffres avec une longueur maximale de 63 signes. Cette clé peut être saisie directement avec le clavier.
WPA2 (Wi-Fi Protected Access 2): valeur par défaut. Ce mécanisme de chiffrement s'appuie sur le protocole AES (Advanced Encryption Standard). La connexion Wi-Fi entre le devolo GigaGate Satellite et le composant Wi-Fi est protégée par une clé de 128 bits.
WPA/WPA2 (Wi-Fi Protected Access) : devolo GigaGate Satellite prend en charge les deux mécanismes de chiffrement indiqués. Il est recommendé de selectionner cette option lorsque le réseau Wi-Fi comprend des appareils récents aussi bien que des appareils plus anciens ne prénant pas en charge WPA2.
aucun: aucune méthode de cryptage n'est appliquée. Si les données ne sont pas cryptées, elles sont trans-mises des clients au devolo GigaGate Satellite sans protection dans votre réseau sans fil, et un mot de passer n'est pas demandé non plus pour la connexion.
Il est recommandé de tousjours activer le cryptage dans votre réseau sans fil. Sinon, chaque personne se trouvant à portée radio du réseau pourrait s'introduire dans votre réseau.
Enregistrez toutes les modifications effectuees en appuyant sur OK avant de quitter cette page de configuration.
Par défaut, le devolo GigaGate sécurise le réseau selon la méthode WPA2. La clé Wi-Fi par défaut est la clé Wi-Fi du devolo GigaGate Satellite. Cette clé est imprimée sur l'éti-quette au bas du boîtier.
Attribution de la clé Wi-Fi
OClé
La clé Wi-Fi entree ici est utilisee par le devolo GigaGate Satellite pour etablr une connexion Wi-Fi securisee avec les composants Wi-Fi.
Vous pouvez utiliser le mot de passer par défaut, ou creer votre propre mot de passer pour sécuriser votre réseau Wi-Fi.
Entrez le nombre requis de lettres et de chiffres dans le champ Clé.
Selection du standard Wi-Fi
Mode
Selectionnez ici les normes Wi-Fi prises en charge :
802.11b+g+n: réglage par défaut avec la compatibilité maximale. Quand cette option est active, le devolo GigaGate Satellite prend en charge les standards Wi-Fi 802.11b, 802.11g et 802.11n.
802.11b+g: quand cette option est active, le devolo GigaGate Satellite prend en charge uniquement les deux standards Wi-Fi 802.11b et 802.11g.
Réglage de la largeur de bande du canal
Largeur de bande du canal
Cette option sert à régler la largeur de bande de canal des standards Wi-Fi. Les options disponibles sont :
Auto: le devolo GigaGate Satellite detecte automatiquement la largeur de bande de canal la(AP) cIepte en fonction des composants Wi-Fi connectes et etablit la liaison.
20 MHz : utilisable pour les standards Wi-Fi 802.11a, 802.11b et 802.11g. Jusqu'à quatre canaux Wi-Fi sans chevauchement sont disponibles.
40 MHz : utilisable pour le standard Wi-Fi 802.11n. Jusqu'à deux canaux Wi-Fi sans chevauchement sont disponibles.
Selection du canal
OCanal
Pour l'exploitation en tant que point d'accès, un canal (d'émission) doit être choisi. Treize canaux sont disponibles. Nous recommendons de conserver le réglage par défaut Auto pour que le devolo GigaGate SatelliteCHOISSE le canal automatique à intervalles réguliers. Si aucune station n'est connectée, l'appareil selectionné le canal automatique toutes les 2 heures.
Auto: le devolo GigaGate Satellite selectionne automatiquement le canal le dernis adapte en fonction des composants Wi-Fi connectes.
1-13: le canal Wi-Fi peut aussi être régle manuellement. Les canaux sélectionnables vont de 1 à 13.
Surveillance des appareils connectés au réseau
Etat Ethernet
Les appareils connectés par cable sont représentés de maniere transparente et triés par port Ethernet.
Port haut débit (1000 Mbits/s): pour les apparciels avec un port gigabit qui demandent un débit élevé constant, par exemple les disques NAS (Network Attached Storage).
Ports multimédia (100 Mbits/s): pour tous les appar-
reils possédant un port Fast Ethernet. Le débit est suf
fisant pour streamer des videos et naviguer sur le Web.
Effectuer la mise a jour des microprogrammes
Version du micrologiciel Mise à jour des microprogrammes
Affiche la version du micrologiciel installée sur le devolo GigaGate Satellite.
Mise à jour automatique des microprogrammes
étéint/allumé
Le firmware du devolo GigaGate contient le logiciel d'exploitation de l'appareil. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du firmware téléchargeable à partir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions. Si vous souhaite que les mises à jour du firmware du devolo GigaGate se fassent automatiquement, activez l'options Mise à jour automatique des microprogrammes et executez l'opération de mise à jour en selectionnant Rechercher maintainant les nouveaux microprogrammes etactualiser.
ou
Mise à jour du micrologiciel
Pourmettrelefirmwarea jour manuellement, commencezpardechargerlefichier correspondant au devoloGigaGate survoire ordinateur a partir du site Internet de devolo (www.devolo.com).Selectionnez ce fichier sousNomdu fichieretcliquez/tapez sur Effectuer la misea jour des microprogrammes.
A la fin de la mise à jour, le devolo GigaGate redémarre automatiquement.
Pendant I'opération de mise à jour, le symbole à l'avant du boitier clignote en rouge. Quand la mise à jour est terminée, le devolo GigaGate redémarre automatiquement.
Le bouton Mises à jour dans devolo Cockpit permet de mettre à jour automatiquement le firmware à partir de notre site Web www.devolo.com. La mise à jour requiert une connexion Internet active. Toutes les informations sur devolo Cockpit sont disponibles sur Internet à www.devolo.com/cockpit.
Enregister la configuration des périhériques
Enregister la configuration de l'appareil
Tous les paramètres de configuration actifs peuvent être sauvégardés dans un fisier sur votre ordinateur, et au besoin être chargés dans le devolo GigaGate Satellite pour rétabir une configuration. Ceci vous permét de creer plusieurs configurations pour des environnementés réseau différents. Elles serviront à reconfigurer l'appareil très rapidement et de façon conviviale.
Restaurer la configuration des péripériques
Restaurer la configuration de l'appareil à partir du fichier
Une configuration du devolo GigaGate Satellite enregistrée precedemment peut etre restaurée ici.
Restaurer la configuration de l'appareil à partir du fichier
Reinitialiser la configuration des appareils
Cette option permet de rétablier les valeurs par défaut (d'origine) du devolo GigaGate Satellite.
Tous vos réglages personalisés du Wi-Fi seront perdus. Le mot de passé du devolo GigaGate est également réinitialisé.
Protégé l'accès à l'interface de configuration
- Mot de passer d'accès ◆ Créer le mot de passée d'accès
L'option Creer le mot de passer d'accès sert à protéger l'accès à l'interface de configuration au moyen d'un mot de passer.
Par défaut au moment de l'achat du devolo GigaGate, l'interface de configuration n'est pas protégée par un mot de passer. Nous recommendons d'activer la protection d'accès en créé un mot de passage personnelisé immédiatement après l'installation du devolo GigaGate, afin d'exclure l'accès à l'interface de configuration par des personnes non autorisées.
Il est fondamentalement recommande de securiser l'accès à vos apparreils devolo GigaGate afin deprotégger votre configuration contreles modifications.
Le nom d'utilisateur admin est le nom par défaut qui ne peut pas'être modifié.
S'il existe déjà un serveur DHCP dans le réseau qui attribue les addresses IP, cette option devrait rester activée pour que l'adresse soit attribuée automatiquement au devolo GigaGate par ce serveur. En règle générale, ce serveur est le routeur.
Configuration des paramètres réseau
- Configuration réseau Configurer le réseau
Ce menu affiche toutes les informations du réseau telles que l'adresse IP, le masque de réseau et le serveur de nom.
Client DHCP eteint/allumé
Puisqu'il est un composant de votes reseau, le devolo GigaGate communique egalement sur la base du protocole TCP/IP. L'adresse IP requise peut etre attribuée manuelle, ou etre recuperee automatique (reglage par default) sur un serveur DHCP.
La configuration manuelle exige la saisie de l'adresse IP, du masque de réseau, de la passerelle par défaut et du serveur de nom.
4.3.2 Paramétres de base
Le menu Paramétres de base contient quelques éléments de configuration déjà Presents dans Résumé de l'etat, permet de sélectionner la langue et des paramétres avances pour personneliser vos appeareils devolo GigaGate.
Satellite :
Sélection de la langue
Sécurité du péripéroidique
Configuration réseau
Systeme
Paramétres avances
Base:
Sélection de la langue
Sécurité du péripéroidique
Configuration réseau
Systeme
Paramètres avances
Vous accedez à la page voulue en cliquant ou ap-. puyant sur le symbole correspondant.
Selection de la langue des menus
Sélection de la langue
Vous pouze selectionner la langue du menu ici. Les options disponibles sont:
OAllemand
Anglais
Ofrançais
Oltalien
ONeerlandais
Portugais
OEspagnol
Enregistrez votre sélection en appuyant sur OK
Réglage de la date et de l'heure
Paramètres avances Date et heures
O synchroniser la date et l'heure automatique-ment eteint/allumé
Le bouton eteint/allumé permét de recupérer la date et l'heure du devolo GigaGate Base et du devolo GigaGate Satellite automatiquement sur un serveur de temps. Le fuseau hora et le serveur de temps peuvent aussi être selectionnés manuellement.
Un serveur de temps est un serveur dans Internet charge de fournir l'heure exacte. La plupart des serveurs de
temps sont regles sur une horloge radio-pilotée. L'option Synchroniser la date et l'heure automatique est active par défaut pour que le devolo GigaGate regle la date et l'heure automatique.
Le serveur de temps pool.ntp.org est actif par défaut.
Ajuster l'horloge automatiquement à l'heure d'été eteint/allumé
L'heure d'etre peut etre reglee automatique sur les
appareils devolo GigaGate.
Precisez votre Fuseau hora et le Serveur de temps. Si vous activez l'option Ajuster I'horloge automatiquement à l'heure d'été, l'adaptateur regle l'heure d'etre automatiquement.
Désactiver les DEL de l'appareil
Paramétres des DEL Éteindre/allumer les DEL de l'appareil
Les voyants lumineux d'etat peuvent etre desactives en selectionnant I'option DEL de l'appareil, par exemple pour eviter d'être derange par la luziere dans la chambre a coucher. Par defaut, les voyageants d'etat DEL sont actifs.
Enregistrez votre sélection en appuyant sur OK.
Les défauts de fonctionnement des apparéils devolo GigaGate sont signales même si les DEL sont désactivées.
Déactivé les boutons de l'appareil
Boutons Éteindre/allumer les DEL de l'appareil
Cette option permet de désactiver les boutons en façade des apparèils devolo GigaGate (bouton Home, bouton Wi-Fi).
Enregistrez votre sélection en appuyant sur OK.
Personnaliser le nom des apparèils
Nom de l'appareil
Vouaves la possibilité d'attribuer un nom personneli-se aux apparreils devolo GigaGate. Ce nom est affiche en haut de l'interface de configuration :
GigaGate Satellite (le nom personnelé)
GigaGate Base (le nom personnelé)
Consulter les informations de la licence
Informations de la licence
Les informations sur la licence du devolo GigaGate se trouvent ici.
4.3.3 Mode bridging
Le menu Bridge contient les réglages relatifs au nom de réseau des apparéils devolo GigaGate, au cryptage, au mode Wi-Fi, ainsi que l'option servant à connecter des apparéils devolo GigaGate Satellite supplémentaires au devolo GigaGate Base.
Configuration du bridge
Les informations détaillées sur la configuration de devolo GigaGate se trouvent au chapitre 4.3.1 Résumé de l'etat.
Extension de bridging
Vous pouvez integrer des appareils devolo GigaGate Satellite supplémentaires a votre reseau devolo GigaGate.
Connector des appareils devolo GigaGate Satellite supplémentaires au bridge devolo GigaGate
Configuration WPS avec bouton (bouton Home) Exécuter le pairing
Clique/tapez sur Exécuter le pairing pour étabir la liaison automatique.
Pairing de bridge avec le numero de sécurité Entrez le numero de sécurité (Sec ID) du devolo GigaGate Base dans l'interface de configura
tion du devolo GigaGate Satellite. Ce numero se trouve sur la face inférieure du boitier.
Avant la mise en réseau, notez les numérores de sécurité de tous les apparreils devolo GigaGate. identificateur unique est imprimé sur l'étiquette au bas du boitier. Il est formé par 16 lettres. Assurez-vous aussi que tous les apparreils devolo GigaGate sont branchés dans une prise électrique et reliés à un ordinateur ou un composant réseau.
4.3.4 Termaux mobiles
Le menu Terminaux mobiles contient les réglages servant à intégrer les apparciels Wi-Fi dans le réseau Wi-Fi du devolo GigaGate Satellite. L'installation des nouveaux apparciels Wi-Fi peut être automatique ou se faire avec le code WPS. Le nom du réseau, le mode de chiffrement et le mode Wi-Fi du devolo GigaGate Satellite peuvent également être modifiés.
Le devolo GigaGate propose deux variantes différentes pour transmettre ces clés de sécurité :
Configuration WPS par bouton Wi-Fi :
Démarrez la procédure de cryptage du devolo GigaGate
en appuyant sur le bouton Wi-Fi directement à l'avant du devolo GigaGate Satelite ou
en selectionnant devolo GigaGate Satellite Terminaux mobiles Terminaux automatiques (WPS) WiFi Protected Setup (WPS) dans l'interface de configuration puis en appuyant sur le bouton Demarrer la configuration.
② Appuyez ensuite sur la touche WPS de l'appareil Wi-Fi à ajouter, ou activé le mécanisme WPS dans les paramétres Wi-Fi de l'appareil Wi-Fi. Les appareils se communiquent maintainant leurs clés de sécurité et établient une liaison Wi-Fi sécuri-see. Le clignotement du voyant DEL Wi-Fi à I'avant du boitier indique que la procédure de synchronisation est en cours.
Configuration WPS avec un code personnel :
① Pour relier les apparèils Wi-Fi entre eux dans votereseau sans fil en appliquant la variante avec uncode personnel (PIN),selectionnezdevolo GigaGateSatelliteTerminauxmobiles Terminaux automatiques (WPS) Configuration avec un code PIN dans l'interface de configuration, saisissez le code démarrezla procédure de cryptage en cliquant sur le boutonDemarrer la configuration.
② Ouvrez l'interface de configuration de la station Wi-Fi à ajouter et envoyez le code sélectionné sur le devolo GigaGate Satellite. Confirmez la procédure de cryptage comme décrit. Les appareils se communiquent maintainant leurs clés de sécurité et établissant une liaison Wi-Fi sécurisée. Le clignotement duvoyant DEL Wi-Fi à l'avant du boîtier indique que la méthode de synchronisation est en cours.
Déactivé le cryptage WPS
Termaux automatiques (WPS)
Wi-Fi Protected Setup (WPS)
étéint/allumé
Vous pouvez activer ou désactiver la fonction WPS de votre devolo GigaGate.
5Annexe
5.1 Fréquences et puissance d'émission
Spécifications techniques dans la bande fréquentière des 5 GHz
| Plage de fréquences 5 GHz | |
| Norme IEEE 802.11 a/h | 802.11 n 802.11 ac |
| Bande de fréquences en interieur | 5150 à 5350 MHz |
| Bande de fréquences en interieur & extérieur | 5150 à 5725 MHz (802.11 a/h, n) 5150 à 5350 MHz / 5470 à 5725 MHz (802.11 ac) |
| Largeur de bande du canal | 20 MHz (802.11 a/h) 20, 40 MHz (802.11 n) 20 MHz, 40 MHz, 80 MHz, 160 MHz (802.11 ac) |
| Puisance d'émission maximale en interieur (EiRP) | 200 mW (canal 36 – 64) / 23 dBm |
| Puisance d'émission maximale | 1.000 mW (canal 100 – 140) / 30 dBm |
Spécifications techniques dans la bande fréquentière des 2,4 GHz
| Plage de fréquences 2,4 | GHz |
| Norme IEEE 802.11 b | 802.11 g802.11 n |
| Bande de fréquences en interieur | - |
| Bande de fréquences en interieur & extérieur | 2399,5 à 2484,5 MHz |
| Largeur de bande du canal | 20 MHz (802.11 b/g)20, 40 MHz (802.11 n) |
| Puisance d'émission maximale en interieur (EiRP) | 100 mW / 20 dBm |
| Puisance d'émission maximale | 100 mW / 20 dBm |
5.2 Canaux et fréquences porteuses
Canaux et fréquences dans la bande 5 GHz
| Canal Fréquence porteuse | |
| 36 5180 MHz | |
| 40 5200 MHz | |
| 44 5220 MHz | |
| 48 5240 MHz | |
| 52 5260 MHz | |
| 56 5280 MHz | |
| 60 5300 MHz | |
| 64 5320 MHz | |
| 100 5500 MHz | |
| 104 5520 MHz | |
| 108 5540 MHz | |
| 112 5560 MHz | |
| 116 5580 MHz | |
| 120 5600 MHz | |
| 124 5620 MHz | |
| 128 5600 MHz | |
| 132 5660 MHz | |
| 136 5680 MHz | |
| 140 5700 MHz | |
Canaux et fréquences dans la bande 2,4 GHz
| Canal Fréquence porteuse | |
| 1 2412 MHz | |
| 2 2417 MHz | |
| 3 2422 MHz | |
| 4 2427 MHz | |
| 5 2432 MHz | |
| 6 2437 MHz | |
| 7 2442 MHz | |
| 8 2447 MHz | |
| 9 2452 MHz | |
| 10 2457 MHz | |
| 11 2462 MHz | |
| 12 2467 MHz | |
| 13 2472 MHz | |
5.3 Elimination des anciens appeareils
Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de récapération séparé.
Le symbole de poubelle barree qui se trouve sur l'appareil signifie que cet adaptateur est un apparil electrique ou electronique soumis à la directive European Community WEEE sur les apparils electriques. Ce type d' apparil ne peut plus être éliminé avec les ordures menagères. Vous pouvez pour cela les déposer notamment dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les heures d'ouverture du centre de collecte le plus proche de chez vous.
5.4 Conditions generales de garantie
Nos accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complèttent le droit à la garantie défini par la loi, sous reserve des conditions suivantes :
1 Objet de la garantie
a) La garantie s'applique au produit livre et à ses composants. Les composants représentant des vices de fabrication ou de matière seront, au besoin de devolo, remplaces ou réparés gratuitemment à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserves le droit d'échéanger l'appareil défectueux par un apparéil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuellement fournis avec le matériel sont exclus de la garantie.
b) Les coûts des pièces et de main d'oeuvre sont à la charge de devolo AG; les frais de l'envoi du matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'acheter.
c) La propriété des pieces remplacées est transférée à devolo AG.
d) Au-delà de la réparation et du remplacement des pieces défectueuses, devolo AG est autorisé à effectuer des modifications techniques (par exemple une mise à jour des logiciels microprogrammes) pourmettre l'appareil au niveau technologique actuel. Ceci n'entraine pas de frais supplémentaires pour l'acquérér. La mise a niveau ne constitue pas pour autant un droit légitme de l'acquérér.
2 Durée de la garantie
La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agreeé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduitent aucunement à un prolongement de la durée de la garantie, et n'engendrent pas non plus une
nouvelle garantie. La durée de garantie des pieces de rechange utilisées expire en même temps que la garantie du produit entier.
3 M 0 d a 1 i t
a) Si des défauts surviennent pendant la période de garantie, l'acheteur doit faire valor son droit de garantie immédiement, au plus tard 7 jours après l'apparition du defaulted.
b) Tout endommagement reconnaissable de l'extérieur (par exemple bollier endommage) survenu lors du transport doit être signalé immidiatement à l'entreprise de transport ainsi qu'à l'expéditeur. Tout endommagement non décalable de l'extérieur doit être signalé immidiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu'à l'expéditeur.
c)Le transport du produit defecteurs vers le service qui traite les droits de garantie, aussi que son renvoi après la réparation se font aux frais et aux risques de l'acheteur.
d) Les revendications dans le cadre de la garantie ne sont acceptees que si I'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se reserve le droit de demander l'original de la preuve d'achat.
4 Exclusion de la garantie
La garantie est exclue en particulier dans les cas suivants :
a) si I'etiquette portant le numero de série a ete retire,
b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre influence hors du contrôle de devolo AG (p. ex. humidite, foudre, poussiere ou autres influences extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la Specification technique.
d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et le mode d'emploi n'ont pas respectés,
e) si l'appareil a ete ouvert, répare ou modifie par une personne qui n'en a pas ete charge par devolo,
f) si le produit presente des endommagements mécaniques, de chaque nature qu'ils soient.
g) si I'acheteur ne fait pas valeur son droit de garantie dans les délais prevus par les articles 3a) ou 3b).
5 Erreurs de manipulation
S'il s'avere que le defaut du produit a ete provoque par du materiel defectueux d'un autre constructeur, par une erreur de logicie, par une mauvaise installation ou manipulation, devolo se reserve le droit de facturer les frais de verification à l'acquemer.
6 Conditions complémentaires
En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.
a) Cette garantie n'établit aucun droit supplémentaire, en particulier le droit à rédhibution ou la prétenation à diminution. Toute réclamation de dommages-intérêts, qu'elle qu'en soit la raison, est exclue. Cette garantie ne limite pas les droits de l'acquéreur conformément aux lois sur la responsabilité produit, par exemple dans les cas de dommages corporels ou d'endommagement des objets personnels ou dans les cas de prémeditation ou de néligence grossière, dans lesquels devolo AG engage imparativement sa responsabilité.
b) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects sont exclus.
c) devola n'engage aucune responsabilité pour la perte de données ou la recupération de ces données en cas de faute légere ou moyenne.
d) Dans les cas ou devolo provoque la destruction de données avec prémeditation ou par négligence grossiere, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait a réaliser en cas de creation reguliere de copies de sauvegarde selon les mesures de sécurité adequates.
e) La garantie s'applique uniquement au premier acheteur et ne peut etre transferee a un tiers.
f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'acheteur est une personne exerçant
une activité commerciale et en a tous les droits et obligation. Si l'acquêreur n'a pas d'attribution de jurisdiction en R.F.A. ou si son domicile ou son lieu de résidence habituel est transféré en denôrs du champ d'application territorial de la R.F.A., après la conclusion du contrat, le tribunal du siècle social de devolo est seul compétent. Ceci est valable également si le domicile ou le lieu de résidence habituel de l'acheteur n'est pas connu au moment de l'introduction d'une action.
g) La loi applicable est la loi de la République Fédérale d'Allemande. Le droit de l'ONU en matière d'achat n'est pas appli-cable.
Index
A
Adresse IP 32
Adresse MAC 27
Antenne Wi-Fi 16
C
CE6
CléWi-Fi 28
Clé Wi-Fi par défaut 28
Configuration système requise 17
Consignes de sécurité 6
Contenu du coffret 17
G
Garantie 40
L
LAN (port reseau) 15
Linux 20
M
Mac (OS X) 20
N
Numero de sécurité 35
R
Reinitialisation 15
S
Serveur de temps 33
Serveur DHCP 32
V
Voyants d'etat DEL 10,34
W
Wi-Fi 8
Windows 20
WPA2 28
