MODE D'EMPLOI dLAN 200 AVpro mini DEVOLO

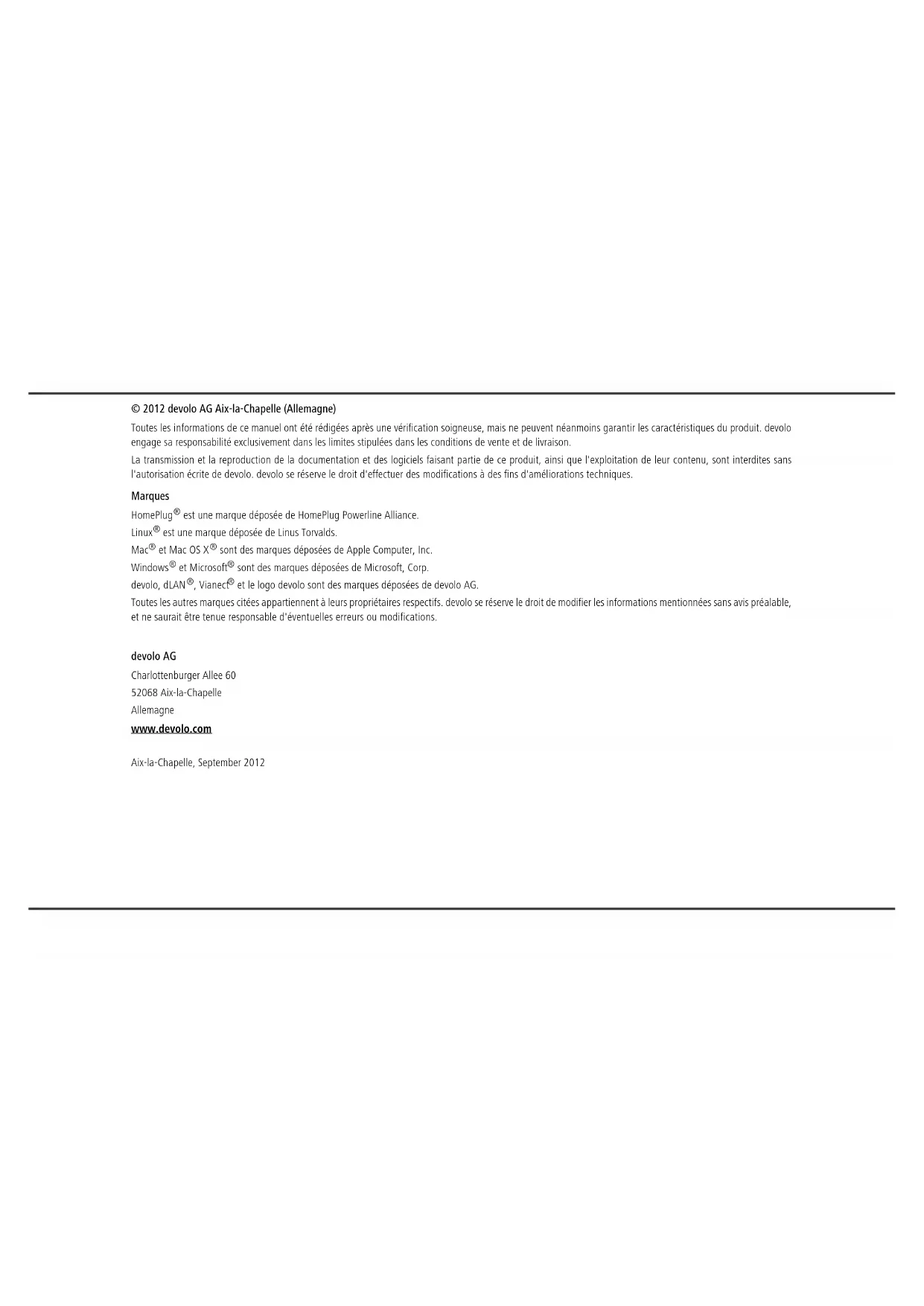

AVpro mini© 2012 devolo AG Aix-la-Chapelle (Allemagne) Toutes les informations de ce manuel ont été rédigées après une vérification soigneuse, mais ne peuvent néanmoins garantir les caractéristiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison. La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques. Marques HomePlug

est une marque déposée de HomePlug Powerline Alliance. Linux

est une marque déposée de Linus Torvalds. Mac

sont des marques déposées de Apple Computer, Inc. Windows

sont des marques déposées de Microsoft, Corp. devolo, dLAN

et le logo devolo sont des marques déposées de devolo AG. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications. devolo AG Charlottenburger Allee 60 52068 Aix-la-Chapelle Allemagne www.devolo.com Aix-la-Chapelle, September 2012Contenu devolo dLAN 200 AVpro mini Contenu 1 Avant-propos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 1.1 Merci de votre confiance ! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.1.1 Information sur cette documentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

• 2 Introduction p. 7
• 2.1 Que signifie dLAN ? p. 8
• 2.2 devolo voit vert p. 8
• 2.3 Le dLAN 200 AVpro mini p. 9
• 2.4 Tout savoir sur le réseau p. 10

2.4.1 Solution poste de travail individuel Internet . . . . . . . . . . . . . . . . . . . . . . . . . . .10

2.4.2 Mise en réseau Peer-to-Peer et accès à Internet . . . . . . . . . . . . . . . . . . . . . . . .10

2.4.3 Mise en réseau Peer isolation – MDU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

3.4.1 Logiciels pour Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

4 Réseau dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.1 Etablir la connexion avec le réseau dLAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

4.2 Crypter le réseau dLAN par simple pression de bouton . . . . . . . . . . . . . . . . . . . . . . . . . .19

4.3 dLAN AVpro manager pour Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

• 5 Annexe p. 25
• 5.1 Optimisation de la largeur de bande p. 25
• 5.2 Consignes de sécurité importantes p. 26
• 5.3 Élimination des anciens appareils p. 27
• 5.4 Conditions générales de garantie Contenu devolo dLAN 200 AVpro miniAvant-propos 5 devolo dLAN 200 AVpro mini 1Avant-propos p. 27

1.1 Merci de votre confiance !

Les solutions devolo dLAN constituent une solution économique car elles réutilisent le réseau électrique d'un bâtiment pour établir un réseau IP large bande. L'avantage est évident : pas besoin de poser de nou- veaux câbles – l'ampleur des travaux et les coûts liés restent faibles. Le CPL dLAN peut être utilisé comme réseau primaire facilement échelonnable ou pour compléter une infrastructure de réseau existante. Avec le devolo dLAN 200 AVpro mini, misez sur l'ac- cès idéal au monde dLAN professionnel de devolo. Grâce au design ultracompact, l'adaptateur peut être mis en place en toute simplicité. Chaque prise de courant murale devient très facilement un point d'accès réseau, les zones du bâtiment sans câblage informatique sont également alimentées de façon optimale.

1.1.1 Information sur cette documenta-

tion Outre une petite introduction aux principes de base des thèmes « dLAN » et « Green-IT » dans le chapitre 2 vous apprenez au chapitre 3 comment vous pouvez mettre en service le dLAN 200 AVpro mini avec succès. Les informations sur la configuration du réseau dLAN sont fournies au chapitre 4. Des indications sur la sé- curité et les facteurs écologiques du produit ainsi que nos conditions de garantie sont fournies au

chapitre 5 à la fin de ce manuel.

Vous trouverez les caractéristiques techniques du dLAN 200 AVpro mini sur la Fiche produit fournie sur le CD de produit joint. Description des symboles Dans cette section, nous vous fournissons une descrip- tion succincte des différents symboles et de leur signi- fication. Remarque très importante dont le non-respect peut entraîner des dommages. Remarque importante dont il est re- commandé de tenir compte. Informations supplémentaires et conseils sur les questions d'arrière-plan et sur la configuration de votre appareil. Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écri- vant à support@devolo.fr !6 Avant-propos devolo dLAN 200 AVpro mini devolo dans Internet Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse www.devolo.com

Dans la zone CPL dLAN pour les PRO (ou dLAN pour les entreprises), vous trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo. Les descriptions au sujet du « Réseau dLAN », triées par Application, Branche et Intégration, fournis- sent de nombreuses informations de fond particulière- ment intéressantes.Introduction 7 devolo dLAN 200 AVpro mini 2Introduction dLAN est une technologie intelligente et sûre avec la- quelle vous pouvez facilement, rapidement et à un prix avantageux établir un réseau via le secteur sans devoir effectuer un câblage cher et fastidieux auparavant. En même temps, les performances et la facilité d'installa- tion n'ont rien à envier aux méthodes traditionnelles. fig. 18 Introduction devolo dLAN 200 AVpro mini

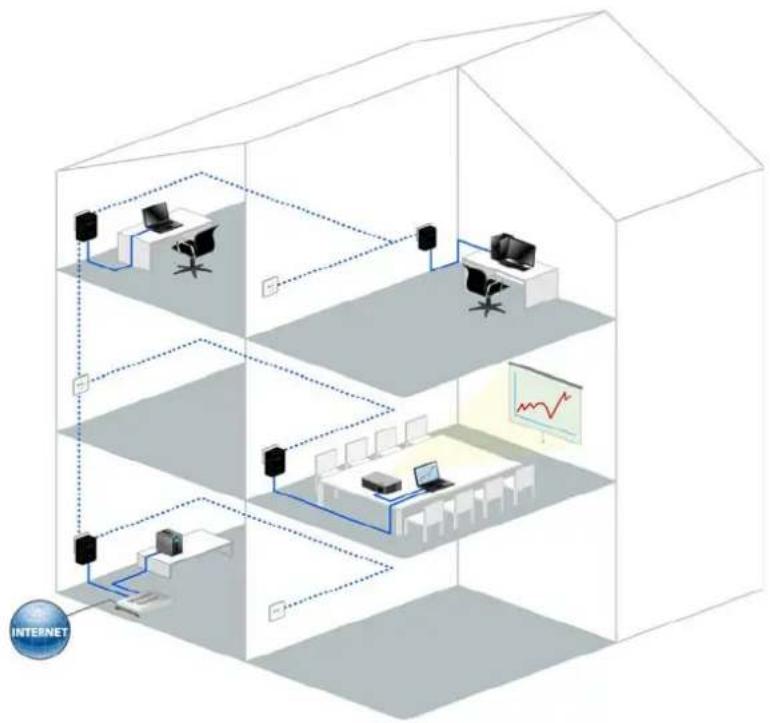

2.1 Que signifie dLAN ?

Dans dLAN (direct Local Area Network), le réseau de câbles électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordina- teurs et les autres composants réseaux, connecté par apparails correspondants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les câbles électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se gênent mutuellement. dLAN est synonyme d'une inter- connexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passe pour éviter qu'elles soient interceptées et lues.

2.2 devolo voit vert

Tous parlent des appareils informatiques verts. devolo n'y est pas allé par quatre chemins : avec le mode d'économie d'énergie en série de ses adaptateurs ré- seau, l'entreprise laisse derrière elle de nombreux concurrents du secteur informatique. devolo s'était lancé sur cette voie longtemps avant que tout le monde parle du réchauffement planétaire et de la raréfaction des ressources. Chez devolo, les concepteurs veillent depuis longtemps très exactement à la consommation de courant des adaptateurs dLAN. Finalement, un réseau devolo doit être non seulement confortable, mais consommer aussi peu d'énergie que possible – surtout quand il n'est pas utilisé. L'implémentation du mode d'économie d'énergie breveté sur les adaptateurs prouve bien que les techni- ciens de devolo se préoccupent de l'efficience énergé- tique. Ce mode fait automatiquement baisser la consommation d'énergie quand les PC du réseau dLAN ou les périphériques raccordés sont éteints. Le mode d'économie d'énergie des adaptateurs est bien plus qu'un tribut à la protection de l'environ- nement, il est un réel service rendu aux clients. La plu- part des utilisateurs oublient régulièrement d'appuyer sur le bouton de mise en veille. Grâce à la technolo- gie brevetée des adaptateurs de devolo, vous économisez de l'électricité sans devoir y penser. Quand la consommation d'énergie diminue, le comp- teur tourne plus lentement – et chaque minute pen- dant laquelle l'adaptateur est en mode d'économie d'énergie signifie une économie d'argent.Introduction 9 devolo dLAN 200 AVpro mini Un adaptateur dLAN raccordé à l'ordinateur ne peut passer en mode d'économie d'énergie que si la carte réseau de l'ordinateur éteint est également inactive. Si vous utilisez une carte réseau res- tant active malgré que l'ordinateur soit éteint, nous vous recomman- dons de brancher l'ordinateur sur un bloc multiprise muni d'un bou- ton marche/arrêt, afin que la carte réseau soit hors tension. Pour éviter qu'un adaptateur dLAN AVpro passe en mode d'économie d'énergie, cette fonction peut être désactivée dans le logiciel dLAN AVpro manager. Pour activer cette fonction ultéri- eurement dans dLAN AVpro mana- ger, débranchez l'adaptateur puis rebranchez-le.

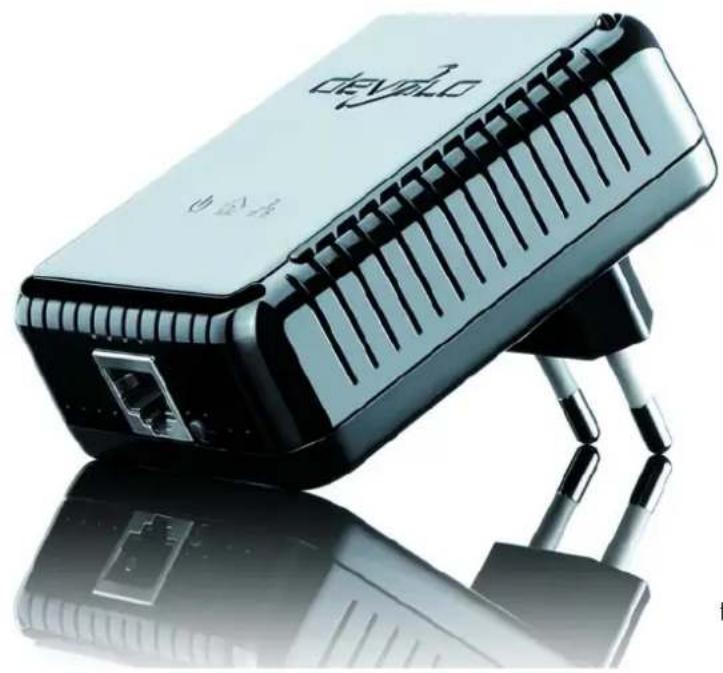

2.3 Le dLAN 200 AVpro mini

쎲 Développé pour une utilisation professionnelle dans les réseaux de petite taille exigeant le maxi- mum de fiabilité et de performance 쎲 Idéal pour les très petites entreprises et les bureaux à domicile ainsi que pour les installations CPL dans les établissements publics 쎲 Technologie CPL développée par le leader mon- dial du marché pour une utilisation profession- nelle 쎲 Design ultracompact de l'adaptateur assurant une mise en place simple et facile 쎲 Gestion à distance professionnelle via le logiciel devolo AVpro manager avec des possibilités de configuration multiples 쎲 Protection assurée dans les espaces publics : l'économie d'énergie brevetée, l'affichage de l'état par DEL et le bouton de cryptage peuvent être désactivés via le logiciel de gestion à distance 쎲 Connexion 200 Mbits/s (bruts) assurant le trans- fert de données rapide via dLAN 쎲 Protection optimale du réseau dLAN par cryptage AES 128 bits 쎲 Prise en charge de la Qualité de Service (QoS) pour la priorisation automatique des données10 Introduction devolo dLAN 200 AVpro mini 쎲 Portée excellente atteignant 300 mètres dans les câbles électriques 쎲 Technologie d'économie d'énergie brevetée per- mettant de réduire la facture d'électricité 쎲 Extension facile avec des adaptateurs dLAN AVpro additionnels

2.4 Tout savoir sur le réseau

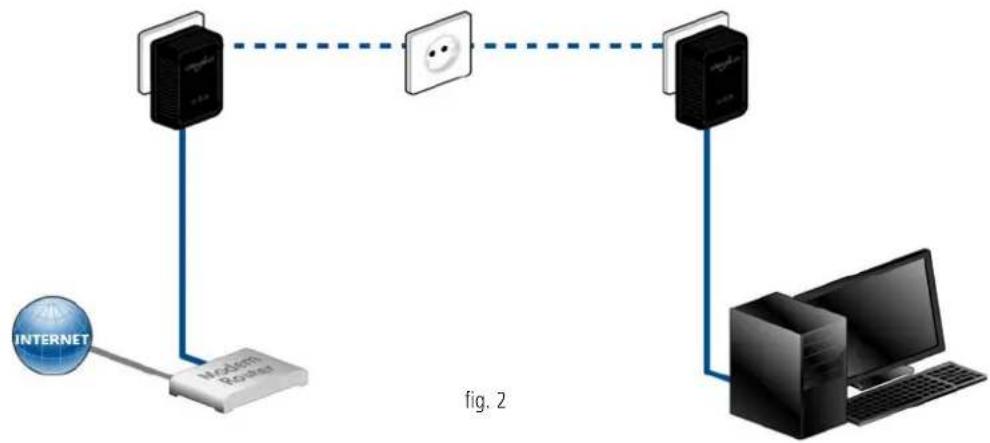

2.4.1 Solution poste de travail individuel

Internet fig. 2Introduction 11 devolo dLAN 200 AVpro mini

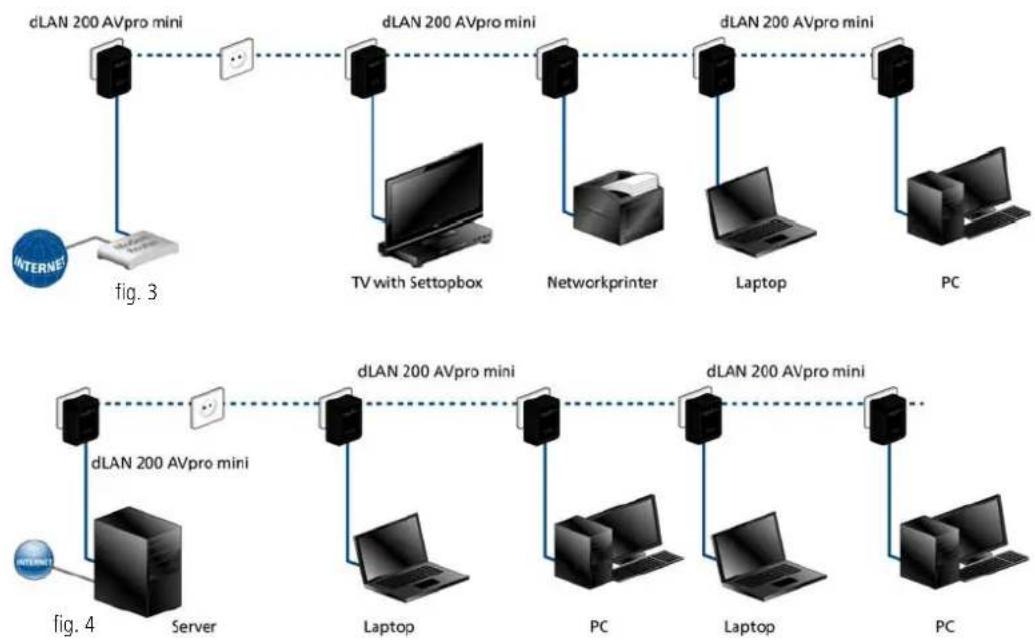

2.4.2 Mise en réseau Peer-to-Peer et

accès à Internet Les adaptateurs dLAN AVpro vous permettent de mettre en réseau des appareils tels que des ordina- teurs, routeurs, commutateurs, téléphones IP, Set Top Box, etc. par l'intermédiaire des câbles électriques exis- tants. Dans un tel mode « Peer-to-Peer », tous les adaptateurs dLAN AVpro présents sur le réseau peuvent échanger librement des données. Le dLAN 200 AVpro mini permet à tous les participants au réseau d'utiliser un accès à Internet central. fig. 3 fig. 412 Introduction devolo dLAN 200 AVpro mini

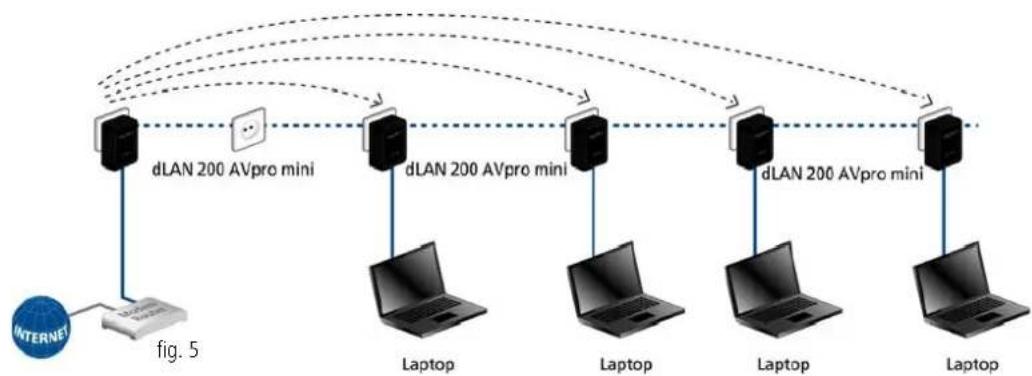

2.4.3 Mise en réseau Peer isolation –

MDU Selon l'application envisagée, il peut être nécessaire pour des raisons de sécurité d'interdir aux périphé- riques d'échanger librement des données. Pour cela, il est possible d'activer un mode que tous les adapta- teurs dLAN AVpro configurés comme des esclaves ne peuvent pas échanger des données entre eux mais uniquement avec le maître. fig. 5 Chambre 1 Chambre 2 Chambre 3 Chambre 4Mise en service 13 devolo dLAN 200 AVpro mini 3 Mise en service Ce chapitre vous montre tout ce qu'il faut savoir sur la mise en service de votre dLAN 200 AVpro mini. Nous décrivons les fonctions ainsi que le raccordement de l'appareil. Nous vous présentons par ailleurs en bref le logiciel devolo fourni et nous vous guidons ensuite à travers son installation. fig. 614 Mise en service devolo dLAN 200 AVpro mini

3.1 Contenu du coffret

Avant d'installer votre dLAN 200 AVpro mini, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret : 쎲 Single Kit: 쑗 dLAN 200 AVpro mini 쑗 Câble Ethernet 쑗 Instructions d'installation sur papier 쑗 CD comportant les logiciels et la documenta- tion

쎲 Starter Kit: 쑗 Deux dLAN 200 AVpro mini 쑗 Deux câbles Ethernet 쑗 Instructions d'installation sur papier 쑗 CD comportant les logiciels et la documenta- tion devolo se réserve le droit de modifier le contenu du cof- fret sans préavis.

3.2 Configuration système requise

쎲 Système d'exploitation : Windows XP (32 bits), Windows Vista Edition familiale Premium (32 bits/ 64 bits), Windows 7 Edition familiale Premium (32 bit/64 bit) Windows 8 (32 bit/64 bit), Linux (Ubuntu), Mac OS X et tous les systèmes d'exploi- tation compatibles réseau 쎲 Raccordement au réseau Attention, votre ordinateur ou l'appareil cor- respondant doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface ré- seau. Pour mettre en place un réseau dLAN vous avez au moins besoin de deux appareils dLAN AV (200 Mbits/s ou bien 500 Mbits/s).Mise en service 15 devolo dLAN 200 AVpro mini

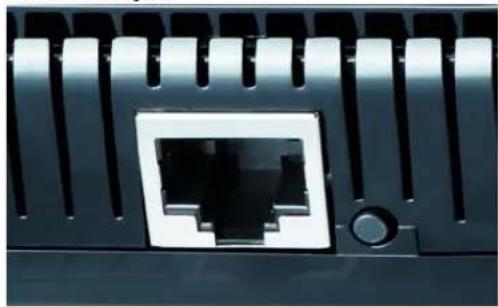

Le dLAN 200 AVpro mini possède 3 témoins lumineux (DEL) ainsi qu'un raccord au réseau et le bouton de cryptage : Power vert : Est allumé quand le dLAN 200 AVpro mini est opérationnel ; clignote quand le dLAN 200 AVpro mini est en mode veille. dLAN vert : La connexion réseau permet le streaming HD vi- déo ; clignote pendant la transmission. orange : La connexion réseau permet le streaming SD vidéo ; clignote pendant la transmission. rouge : La connexion réseau permet le transfert de fi- chiers et l'accès à Internet ; clignote pendant la trans- mission. Ethernet vert : Une connexion 100 Mbits/s ou 10 Mbits/s au ré- seau Ethernet est établie ; clignote pendant la trans- mission des données. La fonction d'affichage de l'état par DEL peut être désactivée dans le lo- giciel dLAN AVpro manager. Raccordement au réseau Permet de relier le dLAN 200 AVpro mini à un ordina- teur ou à un autre périphérique réseau via le câble ré- seau fourni (fig.7). Bouton de cryptage Cryptage des données par simple pression de bouton ; Pour le fonctionnement du bouton de cryptage, consultez le chapitre 4.2 Crypter le réseau dLAN par simple pression de bouton. Pour des raisons de sécurité, la fonction du bouton de cryptage peut être désactivée dans le logiciel dLAN AVpro manager.16 Mise en service devolo dLAN 200 AVpro mini Mode d'économie d'énergie Un appareil dLAN AVpro passe au bout de quelques minutes en mode d'économie d'énergie si aucun appa- reil réseau en circuit (p. ex. ordinateur) n'est connecté à l'interface réseau. En mode d'économie d'éner- gie on ne peut accéder à l'appareil dLAN AVpro via le réseau électrique. Dès que l'appareil réseau connecté à l'interface réseau (par exemple l'ordina- teur) est de nouveau mis sous tension, votre appareil dLAN AVpro est également accessible via le réseau électrique. Pour éviter qu'un adaptateur dLAN AVpro passe en mode d'économie d'énergie, cette fonction peut être désactivée dans le logiciel dLAN AVpro manager. Vous trouvez plus des infor- mations dans le chapitre 2.2 devolo voit vert. Pour activer cette fonction ulté- rieurement dans le logiciel dLAN AVpro manager, débranchez l'adaptateur puis rebranchez-le.

dLAN 200 AVpro mini Dans ce paragraphe nous vous montrons comment vous pouvez connecter le dLAN 200 AVpro mini à un ordinateur ou à un autre appareil réseau. 햲 Connectez le dLAN 200 AVpro mini par l'intermé- diaire d'un câble Ethernet à un raccord réseau de votre ordinateur en circuit ou à un autre appareil réseau. 햳 Branchez le dLAN 200 AVpro mini dans une prise murale. Veillez à ce que tous les appareils dLAN AVpro que vous voulez ajou- ter dans le réseau soient branchés dans une prise murale. 햴 Un réseau dLAN est mis en place dès qu'au moins un deuxième adaptateur dLAN AVpro supplémen- taire est connecté et relié au réseau électrique. Vous pouvez à présent protéger votre réseau dLAN contre les intrusions à l'aide de devolo dLAN AVpro manager ou en appuyant sur le bouton de cryptage. Lisez les instructions au

chapitre 4 Réseau dLAN.Mise en service 17

devolo dLAN 200 AVpro mini Les informations détaillées sur l'intégration d'autres adaptateurs dLAN de devolo sont disponibles sur notre site Web www.devolo.com

3.4.1 Logiciels pour Windows

L'assistant d'installation vous permet d'installer l'outil d'administration devolo dLAN AVpro manager et le manuel produit correspondant sous le système d'ex- ploitation Windows. 쎲 À côté du cryptage individuel de votre réseau dLAN, devolo dLAN AVpro manager offre aussi des fonctions de gestion étendues de dLAN. Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur. Au cours de l'installation, vous pouvez indi- quer si vous voulez installer tous les compo- sants (Installation standard), ou seulement les composants choisis (Installation personnali- sée). Après l'installation, l'interface de configuration ainsi que devolo dLAN AVpro manager et le manuel produit correspondant sont accessibles dans le groupe de programmes Démarrer 쒁 Programmes 쒁 devolo.18 Mise en service devolo dLAN 200 AVpro miniRéseau dLAN 19 devolo dLAN 200 AVpro mini 4 Réseau dLAN

4.1 Etablir la connexion avec le

réseau dLAN Avant de pouvoir utiliser votre dLAN 200 AVpro mini dans un réseau dLAN, vous devez d'abord le relier à d'autres périphériques dLAN AVpro pour former le ré- seau. Deux informations spécifiques sont particulière- ment intéressantes dans ce contexte : 쎲 Grâce à l' utilisation commune d'un mot de passe dLAN, on crée un réseau dLAN privé. 쎲 L'utilisation commune du mot de passe dLAN sert aussi bien à contrôler l'accès au réseau dLAN qu'à crypter les données transmises et donc à sécuriser le réseau. Le mot de passe dLAN peut être fixé automatiquement à l'aide du bouton de cryptage, ou manuellement à l'aide du dLAN AVpro manager. Respectez le prin- cipe suivant lors du choix de la méthode de cryptage : 쎲 Dans les réseaux dLAN où tous les appareils dLAN AVpro possèdent un bouton de cryptage, le cryptage individuel des données fonctionne après une simple pression sur le bouton. 쎲 Dans les réseaux dLAN dans lesquels coexistent des appareils avec et sans bouton de cryptage, le cryptage doit être configuré à l'aide du dLAN AVpro manager.

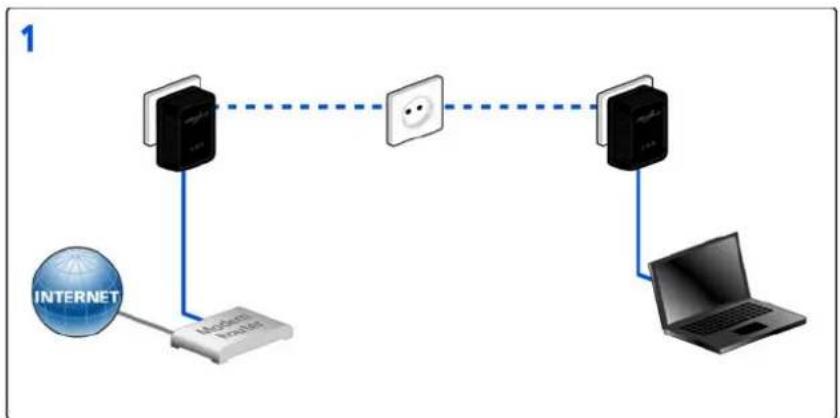

4.2 Crypter le réseau dLAN par

simple pression de bouton Pour crypter un réseau dLAN dans lequel tous les ap- pareils dLAN AVpro ont un bouton de cryptage, ap- puyez simplement sur ce bouton. En appuyant sur ce bouton, votre réseau dLAN est sécurisé au moyen d'un mot de passe aléatoire. Pour des raisons de sécurité, la fonction du bouton de cryptage peut être désactivée dans le logiciel dLAN AVpro manager. Nous décrivons ci-dessous la façon exacte de procéder avec le cryptage à l'aide des différents scénarios de ré- seau possibles : Une configuration n'est pas pos- sible en mode veille.20 Réseau dLAN devolo dLAN 200 AVpro mini Cryptage dans un nouveau réseau dLAN avec un dLAN 200 AVpro mini et un autre apparaîl dLAN AVpro (fig. 8) Après avoir réussi à connecter les deux adaptateurs dLAN AVpro, appuyez – en l'espace de 2 minutes – sur chacun des boutons de cryptage pendant >1 se- conde. Terminé ! Votre réseau dLAN est maintenant protégé contre les accès non autorisés. fig. 8Réseau dLAN 21 devolo dLAN 200 AVpro mini Installation d'un appareil dLAN AVpro supplé- mentaire dans le réseau dLAN (fig. 9) Si votre réseau dLAN existant est déjà sécurisé à l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres appareils. Après avoir connecté avec succès le nouveau adaptateur dLAN AVpro appuyez – en l´espace de 2 minutes – d'abord sur le bouton de cryptage (>1 seconde) d'un adaptateur du réseau existant et puis sur le bouton de cryptage (>1 seconde) du nouveau adaptateur dLAN AVpro. Terminé ! Le nouvel appareil dLAN AVpro est intégré dans votre réseau. Pour intégrer d'autres appareils dLAN AVpro dans votre réseau, procédez comme nous venons de le décrire. fig. 922 Réseau dLAN devolo dLAN 200 AVpro mini Supprimer un appareil dLAN AVpro dans un réseau (fig. 10) Pour supprimer un dLAN 200 AVpro mini ou un autre appareil dLAN AVpro d'un réseau existant, appuyez pendant au moins 10 secondes sur le bouton de cryp- tage de l'adaptateur correspondant. Cet appareil reçoit un nouveau mot de passe aléatoire et est ainsi exclu de votre réseau. Pour l'intégrer ensuite à un autre réseau dLAN, procédez comme décrit plus haut, selon que vous voulez créer un nouveau réseau ou en élargir un déjà existant. fig. 10Réseau dLAN 23 devolo dLAN 200 AVpro mini

4.3 dLAN AVpro manager pour

Windows L'assistant d'installation vous permet d'installer le logi- ciel de configuration devolo dLAN AVpro manager et le manuel produit correspondant sur le système d'ex- ploitation Windows (voir 3.4.1 Logiciels pour Win- dows). À côté du cryptage individuel de votre réseau dLAN et de la protection contre les accès abusifs, devolo dLAN AVpro manager offre aussi des fonc- tions de gestion étendues de dLAN. Vous trouverez des descriptions détaillées et des informations relatives à la configuration de votre réseau dLAN dans le manuel produit du devolo dLAN AVpro manager.24 Réseau dLAN devolo dLAN 200 AVpro miniAnnexe 25 devolo dLAN 200 AVpro mini 5 Annexe

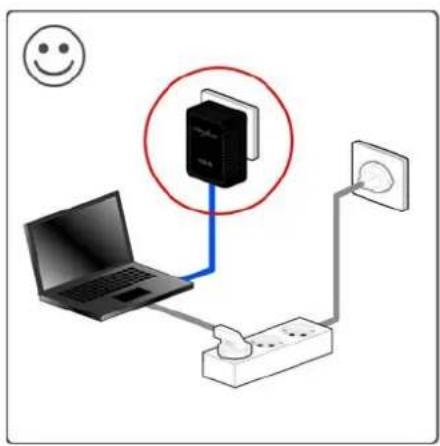

5.1 Optimisation de la largeur de

bande Pour exclure de prime abord d'éventuelles sources de parasitage, nous vous recommandons de respecter les «règles de connexion» suivantes : 쎲 Evitez dans la mesure du possible d'utiliser des blocs multiprises pour la connexion. Les signaux dLAN passent mal dans les multiprises. Choisissez plutôt des prises murales. 쎲 Branchez les appareils dans des prises différentes et évitez d'utiliser le même bloc multiprises. fig. 1126 Annexe devolo dLAN 200 AVpro mini

5.2 Consignes de sécurité impor-

tantes Il est impératif d'avoir lu et compris toutes les consi- gnes de sécurité et instructions d'utilisation avant de mettre l'appareil en service et de les conserver pour pouvoir les consulter ultérieurement. 쎲 Le produit ne doit pas être ouvert. Aucune pièce requérant un entretien de la part de l'utilisateur ne se trouve à l'intérieur du produit. N'essayez pas d'entretenir vous- même le produit mais adressez-vous exclusivement à du personnel quali- fié pour sa maintenance ! Il y a un risque d'électrocution ! 쎲 Utilisez le produit uniquement dans un local sec. 쎲 Pour le branchement de l'appareil, utilisez tou- jours le câble réseau fourni. La prise murale devrait se trouver à proximité des composants réseau connectés. L'adaptateur et les com- posants réseau devraient être ac- cessibles facilement. 쎲 N'introduisez aucun objet dans les ouvertures du produit. 쎲 Pour éteindre l’appareil, débranchez la prise. 쎲 Pour couper l'alimentation du produit, débran- chez la prise. 쎲 N'exposez pas le produit au rayonnement direct du soleil. 쎲 Les fentes et ouvertures présentes sur le boîtier de l'appareil servent à l'aération de l'appareil et ne doivent être ni obturées ni recouvertes. 쎲 Le produit ne doit pas être placé à proximité immédiate d'un radiateur. 쎲 Le produit devrait uniquement être placé à des endroits assurant une aération suffisante. 쎲 Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide. 쎲 Le produit doit uniquement être exploité sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique. Si vous n'êtes pas sûr du type de réseau d'alimentation électrique dont vous dispo- sez, veuillez contacter votre revendeur ou votre fournisseur d'électricité. 쎲 En cas de sinistre, débranchez le produit de l'installation électrique et adressez-vous au serviceAnnexe 27 devolo dLAN 200 AVpro mini après-vente. On parle de sinistre dans les cas sui- vants : 쑗 Le câble d'alimentation ou la prise sont endommagés. 쑗 Un liquide a été déversé sur le produit ou des objets ont pénétré dans l'appareil. 쑗 Le produit a été exposé à la pluie ou mis en contact avec de l'eau. 쑗 Le produit ne fonctionne pas bien que toutes les instructions d'utilisation aient été suivies à la lettre. 쑗 Le boîtier du produit est endommagé.

5.3 Élimination des anciens appa-

reils Applicable dans les pays de l’Union Européenne et les autres pays européens ayant un système de récupéra- tion séparé. Le symbole de poubelle barrée qui se trouve sur l'ap- pareil signifie que cet adaptateur est un appareil élec- trique ou électronique soumis à la réglementation allemande sur les appareils électriques (« Elektrogesetz »). Depuis le 24 mars 2006, ce type d'appareil ne peut plus être éliminé avec les ordures ménagères en Allemagne. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte com- munaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouver- ture du centre de collecte le plus proche de chez vous.

5.4 Conditions générales de garan-

tie Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie défini par la loi, sous réserve des conditions suivantes : 1 Objet de la garantie a) La garantie s'applique au produit livré et à ses composants. Les composants présentant des vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gra- tuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alterna- tive, devolo se réserve le droit d'échanger l'appareil défectueux par un appareil de remplacement doté de fonctions et de caractéristiques identiques. Les manuels et logiciels éventuelle- ment fournis avec le matériel sont exclus de la garantie. b) Les coûts des pièces et de main d'œuvre sont à la charge de devolo AG ; les frais de l'envoi du matériel défectueux à l'ate- lier de maintenance et/ou à devolo sont à la charge de l'ache- teur. c) La propriété des pièces remplacées est transférée à devolo AG. d) Au-delà de la réparation et du remplacement des pièces défec- tueuses, devolo AG est autorisé à effectuer des modifications techniques (par exemple une mise à jour des logiciels micro- programmes) pour mettre l'appareil au niveau technologique actuel. Ceci n'entraîne pas de frais supplémentaires pour l'acquéreur. La mise à niveau ne constitue pas pour autant un droit légitime de l'acquéreur.28 Annexe devolo dLAN 200 AVpro mini 2 Durée de la garantie La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisent aucunement à un prolonge- ment de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pièces de rechange uti- lisées expire en même temps que la garantie du produit entier. 3Modalités a) Si des défauts surviennent pendant la période de garantie, l'acheteur doit faire valoir son droit de garantie immédiate- ment, au plus tard 7 jours après l'apparition du défaut. b) Tout endommagement reconnaissable de l'extérieur (par exemple boîtier endommagé) survenu lors du transport doit être signalé immédiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endommagement non décelable de l'extérieur doit être signalé immédiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu' à l'expéditeur. c) Le transport du produit défectueux vers le service qui traite les droits de garantie, ainsi que son renvoi après la réparation se font aux frais et aux risques de l'acheteur. d) Les revendications dans le cadre de la garantie ne sont accep- tées que si l'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se réserve le droit de demander l'ori- ginal de la preuve d'achat. 4 Exclusion de la garantie La garantie est exclue en particulier dans les cas suivants : a) si l'étiquette portant le numéro de série a été retiré, b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influ- ences extérieures), c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la spécification technique, d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et le mode d'emploi n'ont pas été respectés, e) si l'appareil a été ouvert, réparé ou modifié par une personne qui n'en a pas été chargé par devolo, f) si le produit présente des endommagements mécaniques, de quelque nature qu'ils soient, g) si l'acheteur ne fait pas valoir son droit de garantie dans les délais prévus par les articles 3a) ou 3b). 5 Erreurs de manipulation S'il s'avère que le défaut du produit a été provoqué par du matériel défectueux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se réserve le droit de facturer les frais de vérification à l'acquéreur. 6 Conditions complémentaires En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG. a) Cette garantie n'établit aucun droit supplémentaire, en parti- culier le droit à rédhibition ou la prétention à diminution. Toute réclamation de dommages-intérêts, quelle qu'en soit la raison, est exclue. Cette garantie ne limite pas les droits de l'acquéreur conformément aux lois sur la responsabilité pro- duit, par exemple dans les cas de dommages corporels ou d'endommagement des objets personnels ou dans les cas de préméditation ou de négligence grossière, dans lesquels devolo AG engage impérativement sa responsabilité. b) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects sont exclus. c) devolo n'engage aucune responsabilité pour la perte de don- nées ou la récupération de ces données en cas de faute légère ou moyenne. d) Dans les cas où devolo provoque la destruction de données avec préméditation ou par négligence grossière, devolo engage sa responsabilité pour le rétablissement typique telAnnexe 29 devolo dLAN 200 AVpro mini qu'il serait à réaliser en cas de création régulière de copies de sauvegarde selon les mesures de sécurité adéquates. e) La garantie s'applique uniquement au premier acheteur et ne peut être transférée à un tiers. f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'acheteur est une personne exerçant une activité commerciale et en a tous les droits et obligation. Si l'acquéreur n'a pas d'attribution de juridiction en R.F.A. ou si son domicile ou son lieu de résidence habituel est transféré en dehors du champ d'application territorial de la R.F.A. après la conclusion du contrat, le tribunal du siège social de devolo est seul compétent. Ceci est valable également si le domicile ou le lieu de résidence habituel de l'acheteur n'est pas connu au moment de l'introduction d'une action. g) La loi applicable est la loi de la République Fédérale d'Allema- gne. Le droit de l'ONU en matière d'achat n'est pas applicable.30 Annexe devolo dLAN 200 AVpro minidevolo dLAN 200 AVpro mini Index

Configuration système requise 14 Consignes de sécurité importantes 26

Élimination des anciens appareils 27

Mode d’économie d’énergie 8, 16

Raccordement au réseau 15
