MODE D'EMPLOI Magic 2 WiFi next DEVOLO

La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserves le droit d'effectuer des modifications à des fins d'améliorations techniques.

Marques

Android™ est une marque déposée de Open Handset Alliance.

Linux® est une marque déposée de Linus Torvalds.

Ubuntu est une marque déposée de Canonical Ltd.

Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc.

iPhone, iPad et iPod sont des marques déposées de Apple Computer, Inc.

Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.

Wi-Fi, Wi-Fi Protected AccessTM, WPA™, WPA2™ et Wi-Fi Protected SetupTM sont des marques déposées de Wi-Fi Alliance.

devolo et le logo devolo sont des marques déposées de devolo AG.

Le paquet de microprogrammes de devolo contient des fichiers diffusés sous différentes licences, notamment sous une licence dont devolo est propriété et sous une licence Open Source (à savoir GNU General Public License, GNU Lesser General Public License ou FreeBSD License). Le code source des fichiers diffusés en tant qu'Open Source peut être demandé par écrit à [e-mail].

Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se reserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'eventuelles erreurs ou modifications.

Ce produit a eté fabriqué et est vendu sous licence accordée à devolo AG par Vectis One Ltd. pour les brevets sur la technologie WiFi et en possession de Wi-Fi One, LLC (« licence »). La licence est limitée à l'électronique finie pour l'utilisation finale et ne s'étend pas aux approeils ou processus de tiers, qui sont utilisés ou vendus en combinaison avec ce produit.

devolo AG

Charlottenburger Allee 67

52068 Aachen

Germany

www.devolo.global

Version 1.1_8/22

Contenu

1 Avant-propos 6

1.1 Information sur cette documentation 6
1.2 Sécurité 6
1.2.1 Sur ce dépliant «Sécurité & service» 6
1.2.2 Description des symboles 7
1.2.3 Utilisation conforme 8
1.2.4 Conformité CE 9
1.3 devolo dans Internet 9

2 Introduction 10

2.1 devolo Magic 2 WiFi next 10
2.2 Présentation de l'adaptateur devolo Magic 11
2.3 Appariement - étabir la connexion CPL 13
2.3.1 Lire le témoin de contrôle CPL 15
2.3.2 Bouton WiFi 19
2.3.3 Lire le témoin de contrôle WiFi 20
2.3.4 Bouton de réinitialisation 21
2.3.5 Prises reseau 21
2.3.6 AntennesWiFi 21
2.3.7 Prise de courant intégrée 21

3 Mise en service 22

3.1 Contenu du coffret 22
3.2 Configuration système requise 22
3.3 Consignes importantes 23
3.4 Connector le devolo Magic 2 WiFi next 24

3.4.1 Starter Kit - établissement automatique d'un nouveau devolo Magic réseau CPL . 24
3.4.2 Extension - ajouter un autre devolo Magic 2 WiFi next dans un réseau CPL existant 24
3.4.3 Modifier le mot de passer réseau 25
3.4.4 Configurer un réseau WiFi avec le devolo Magic 2 WiFi next 25
3.5 Installer les logiciels devolo 26

3.6 Supprimer un adaptateur devolo Magic d'un réseau CPL 27

4 Configuration du réseau 28

4.1 Afficher l'interface web intégrée 28
4.2 Généralités 28

4.3 Apercu general 31

4.3.1 Systeme 31
4.3.2 WiFi 31
4.3.3 LAN 32

4.4WiFi 32

4.4.1 Etat 32
4.4.2 RéseauxWiFi 33
4.4.3 Réseau Invite 35
4.4.4 Mesh (réseau maille) 37
4.4.5 PlanificateurWiFi 39
4.4.6 Contrôle parental 39
4.4.7 Wi-Fi Protected Setup (WPS) 41
4.4.8 Rereaux voisins 42

4.5 CPL 43

4.6 LAN 46

4.6.1 Etat 46
4.6.2 Configuration IPv4/IPv6 46

4.7 Systeme 47

4.7.1 Etat 47
4.7.2 Gestion 48
4.7.3 Configuration 50
4.7.4 Mise à jour du microprogramme 51
4.7.5 Config Sync 52

5Annexe 53

5.1 Optimisation de la largeur de bande 53
5.2 Conditions generales de garantie 53

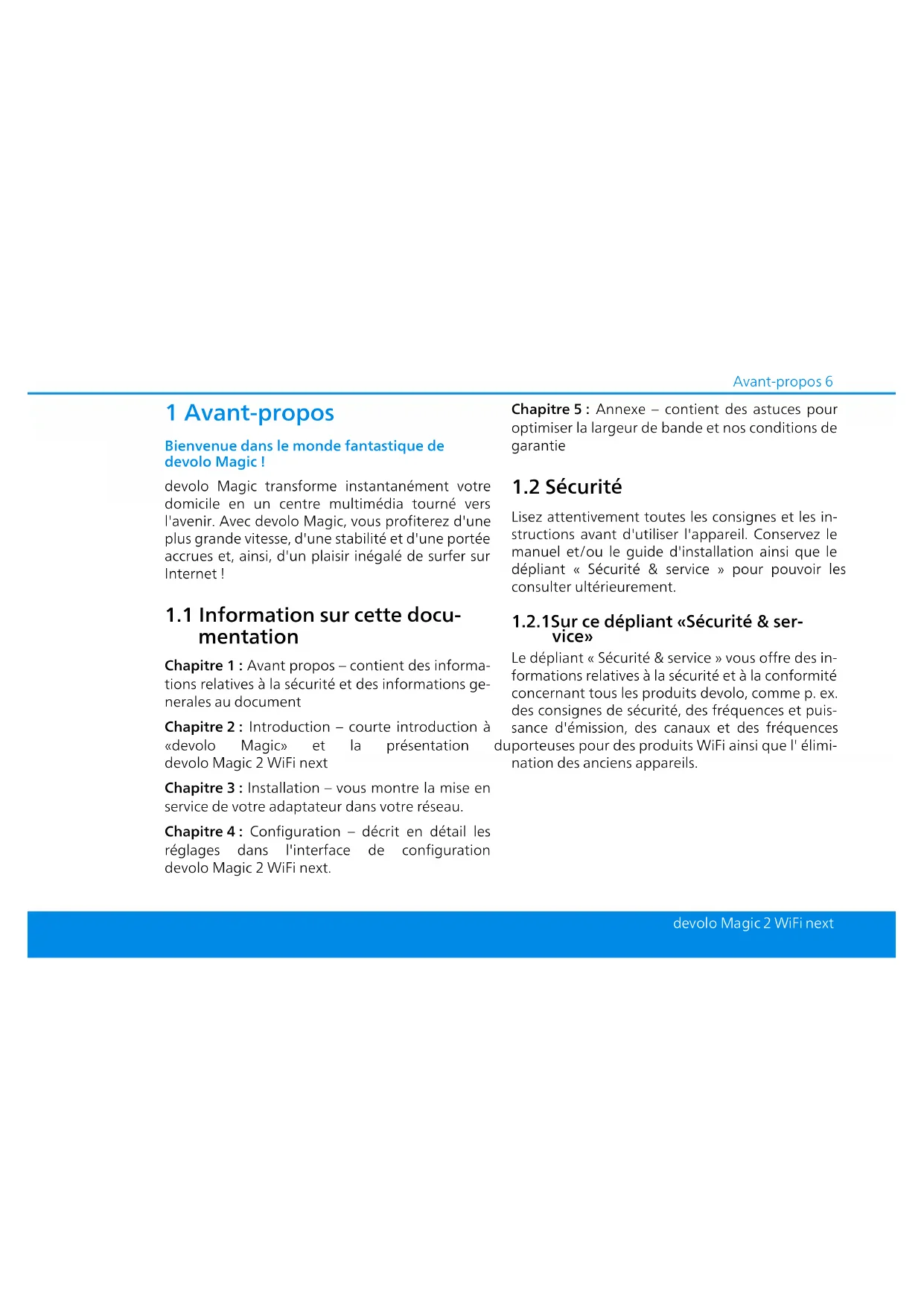

1 Avant-propos

Bienvenue dans le monde fantastique de devolo Magic!

devolo Magic transforme instantanément votre domicile en un centre multimédia tourné vers l'avenir. Avec devolo Magic, vous profitez d'une plus grande vitesse, d'une stabilité et d'une portée accrues et, ainsi, d'un plaisir inégalé de surfer sur Internet!

1.1 Information sur cette documentation

Chapitre 1: Avant propos - contient des informations relatives à la sécurité et des informations generales au document

Chapitre 2: Introduction - course introduction à «devolo Magic» et la presentation devolo Magic 2 WiFi next

Chapitre 3: Installation - vous montre la mise en service de votre adaptateur dans votre réseau.

Chapitre 4: Configuration - décrit en détaill les réglages dans l'interface de configuration devolo Magic 2 WiFi next.

Chapitre 5: Annexe - contient des astuces pour optimiser la largeur de bande et nos conditions de garantie

1.2 Sécurité

Lisez attentivement toutes les consignes et les instructions avant d'utiliser l'appareil. Conservez le manuel et/ou le guide d'installation ainsi que le dépliant « Sécurité & service » pour pouvoir les consulter ultérieurement.

1.2.1 Sur ce dépliant « Sécurité & service»

Le dépliant « Sécurité & service » vous offre des informations relatives à la sécurité et à la conformité concernant tous les produits devolo, comme p. ex. des consignes de sécurité, des fréquences et puissance d'émission, des canaux et des fréquences duporteuses pour des produits WiFi ainsi que l'élimination des anciens apparèils.

Le dépliant et le guide d'installation sur papier sont joints au chaque produit; ce nuel est disponible en ligne.

Par ailleurs, vous trouvez ces descriptions de produits ainsi que d'autres dans la zone de téléchargement de la page produit respective à l'adresse www.devolo.global.

1.2.2 Description des symboles

Dans cette section, nous vous fournissons une description succincte de la signification des différents symboles utilisés dans le manuel et / ou sur la plaquette signalétique ainsi que sur la prise de l'appareil :

Symbole Description

Symbole de sécurité très important qui vous avertit d'un danger d'à la tension électrique et qui en cas de non-respect peut entraîner des blessures très graves ou la mort.

Symbole Description
	Symbole de sécurité très important qui vous avertit d'une situation potentiellement dangereuse assorted d'un risque de trèbuchement qui peut entraîner des blessures.
	Remarque importante qui signale le risque évientuel de dommages matériels et dont il est recommandé de tener compte.
	L'appareil ne doit être utilisé que dans des locaux secs et fermés.
	Applicable uniquement aux appareils avec WiFi dans la 5 GHz: Les connexions WiFi dans la bande 5 GHz de 5,15 à 5,35 GHz sont exclusivement destinées à être utilisées à l'intérieur de locaux fermés.

band

Symbole	Description
	L'appareil est un produit de la classe de protection l. Toutes les parties du boîtier (en métal) conductrices d'électricité qui, en cas de défaut, peuvent être sous tension pendant le fonctionnement ou la maintenance doivent être reliées en continu au conducteur de terre (conducteur de protection).
CE	Par le marquage CE, le fabricant / le responsable de la mise en circulation déclare que le produit est conforme aux directives européennes en vigueur et qu'il a été soumis aux procédures d'évaluation de la conformité prescrites.
i	Conseils et astuces concernant la configuration du produit.
√	Indique que le déroulement d'une action est terminé.

1.2.3Utilisation conforme

Utilisez les apparèils devolo conformément à la description pour éviter des dommages et blessures.

devolo Magic 2 WiFi next

L'appareil est un dispositif de communication destiné à un usage interieur et est équipéd'un module CPL (Courant Porteur en Ligne) et d'un module WiFi. La communication des appareils entre eux s'effectue via CPL et leWiFi.

L'appareil permet la transmission du signal Internet/de données via le câblage domestique ainsi que via le WiFi et intégre par ce biais des terminaux compatibles Internet dans le réseau domestique

devolo Magic 2 LAN

L'appareil est un dispositif de communication destiné à un usage interieur et est équipéd'un module CPL (Courant Porteur en Ligne). La communication des appar兼ls entre eux s'effectue via CPL.

L'appareil permet la transmission du signal Internet/de données via le cablage domestique et intégre par ce biais des terminaux compatibles Internet dans le réseau domestique.

Les produits sont prevus pour une utilisation dans l'UE, l'AELE et en Irlande du Nord.

1.2.4Conformité CE

La déclaration de conformité CE simplifiée sous forme imprimée est jointe au produit. Elle est également disponible dans l'internet sur www.devolo.global/support/ce.

1.3 devolo dans Internet

Toutes les informations détaillées sur nos produits et sur les réseaux CPL ou WiFi sont disponibles sur Internet à l'adresse www.devolo.global.

Vous y trouvrez non seulement le descriptor et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.

Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à [e-mail] ou bien [e-mail]!

2 Introduction

2.1 devolo Magic 2 WiFi next

Home is where devolo Magic 2 WiFi next is - devolo Magic 2 WiFi next transforme instantanément votre domicile en un centre multimédia du futur avec une plus grande vitesse, une stabilité et une portée accrues et, ainsi, un excellent prise de surfer sur Internet!

Laissez-vous inspirer par des produits facies à installer dotés d'une technologie innovante impressionnante et d'une puissance imbattable.

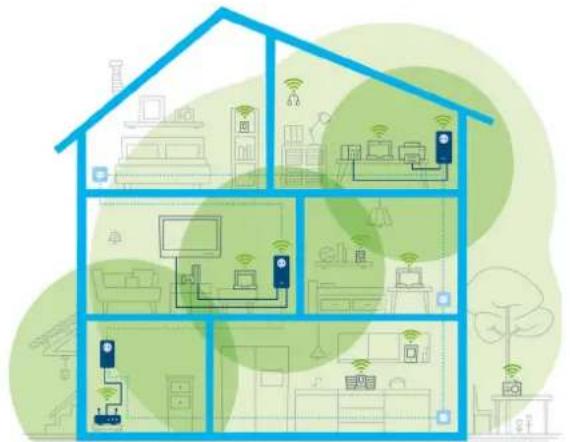

Fig. 1 devolo magic dans toute la maison

Pour etre des auejord'hui preparé à la technique de demain

devolo Magic 2 WiFi next incarne la nouvelle génération de la technologie Powerline (CPL) basée sur le standard G.hn. Le standard G.hn a eté développé par l'Union internationale des télécommunications (UIT) et son développement est actuèlement principalement poursuivi par l'association professionnelle HomeGrid Forum. Les produits devolo Magic sont certifiés conformé

ment aux prescriptions HomeGrid et sont compatibles avec d'autres produits certifiés HomeGrid.

Tout comme la technologie HomePlug AV utilise sur les adaptateurs dLAN devolo déjà déployés, devolo Magic 2 WiFi next fait également appel au réseau électrique domestique pour la transmission de données et garantit une performance et une stabilité impeccables même là où la pose de cables réseau est impossible ou n'est pas souhaitée et/ou les plafonds et murs entravent souvent la couverture WiFi.

Pour la réalisation d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic. Pour des raisons techniques, les adaptateurs de la série devolo Magic ne sont pas compatibles avec les adaptateurs dLAN.

2.2 Présentation de l'adaptateur devolo Magic

Déballer - Brancher - Commencer et être armé de rapidité et de stabilité pour la nouvelle génération de la technologie CPL ainsi que du nouveau maillage Mesh WiFi:

CPL

avec des vitesses de jusqu'à 2400 Mbits/s
sur des distances de jusqu'a 500 metres
Sécurité – avec cryptage CPL 128-Bit-AES

Mesh WiFi

avec des vitesses de jusqu'à 1200 Mbits/s
- 4 antennes se chargeant en même temps des fréquences WiFi 2,4 et 5 GHz et utilisent la largeur de la bande de fréquences 5 GHz tout entière (Dynamic Frequency Selection, DFS).
- Technologie multi-utilisateur MIMO - le devolo Magic 2 WiFi next permet à votre apparéil devolo d'alimenter en même temps smartphone, tablette et cie en flux de données, à une vitesse optimale et avec un début de transmission efficace.
- Airtime Fairness (équité du temps de diffusion) - les apparèils WiFi les plus rapides ont la priorité dans le réseau.
- Access Point Steering - enrichit votre point d'accès WiFi d'une optimisation intelligente du réseau.
Band Steering (commande de la bande) -utilisation de la bande de fréquences optimale (bandes de fréquence 2,4 et 5 GHz)

Roaming (itinérance) - connexion instantanée sans transition au point d'accès WiFi le plus puissant
- Sécurité - avec WPA2/WPA3 pour Wireless ac (normes IEEE 802.11a/b/g/n/ac définissant le réseau sans fil haut débit)
Des fonctions supplémentaires pratiques comme le contrôle parental, Invite WiFi, le planificateur hora et Config-Sync sont intégrées dans le devolo Magic 2 WiFi next.
Economie - le mode d'économie d'énergie intégré diminue automatiquement la consommation d'énergie en cas de faible quantité de données.
- Par l'intermédiaire de 2 prises réseau Gigabit sur le devolo Magic 2 WiFi connectez à votre accès Internet (p. ex.outeur) via le réseau CPL les apparèils stationnaires, comme p. ex, votre console de jeu, votre télévisuer ou votre récepteur multimédia.
- Sa prise de courant intégrée peut servir de prise de courant murale normale pour alimenter en courant un autre appeareil du réseau ou être utilisée comme une multiprise.

Le devolo Magic 2 WiFi next possede

• une prise de courant intégrée,
  un bouton CPL avec voyant d'etat DEL,
• un bouton WiFi avec voyant d'etat DEL,
  quatre antennes WiFi integrees,
  deux prises reseau Gigabit,
• un bouton de réinitialisation (à côte des prises réseau).

Les voyageants d'etat DEL peuvent etre desacti
ves. Vous trouvrez de plus amples informa
tions a ce sujet au chapitre 4 Configuration
du reseau ou sur Internet sous
www.devolo.global/devolo-cockpit.

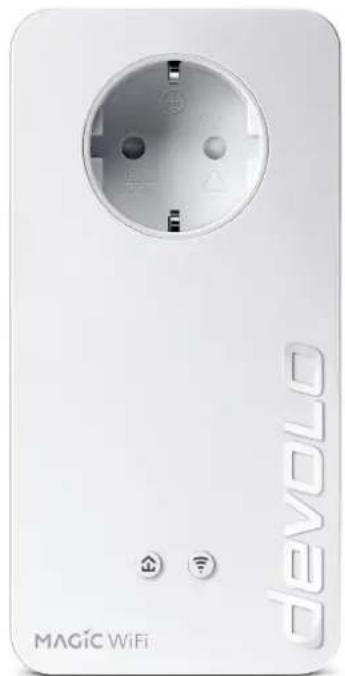

Fig. 2: devolo Magic 2 WiFi next avec connecteur et prise de courant propres au pays

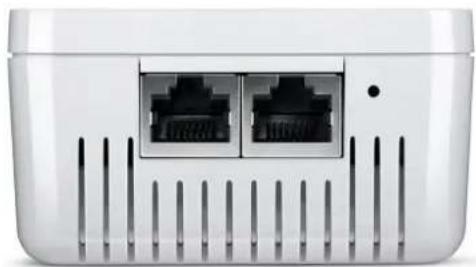

Fig. 3 Prises reseau

2.3 Appariement - étabir la connexion CPL

Les adaptateurs devolo Magic configures par défaut c'est-à-dire qui viennent juste d'être achetés ou qui ont été réinitialisés avec succès (voir chapitre 3.6 Supprimer un adaptateur devolo Magic d'un réseau CPL) tentent automatiquement un apparlement (étabrir la connexion CPL) avec un autre adaptateur devolo Magic.

Mise en service d'un nouveau réseau CPL devolo Magic

Après avoir branché l'adaptateur devolo Magic sur une prise de courant murale libre, celui-ci tente automatiquement d'établit un nouveau réseau devolo Magic dans les 3 minutes qui suivent.

Ajouter un autre adaptateur devolo Magic à un réseau devolo Magic existant

Pour ajouter un nouveau devolo Magic 2 WiFi next dans votre réseau devolo Magic existant vous dévez d'abord le connecter aux autres adaptateurs devolo Magic pour creer un réseau. Il suffit pour cela d'utiliser un mot de passer commun qui peut être attribué de différentes manières:

• par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir chapitre 3.5 Installer les logiciels devolo),
• par l'intermédiaire de l'interface web (voir chapitre 4 Configuration du réseau)
  ou par l'intermédiaire du bouton CPL comme décrit ci-après.
  Pour cela, branchez le nouvel adaptateur devolo Magic dans une prise de courant murale libre et appuyez (dans les 3 minutes qui suivent) pendant env. 1 seconde sur le bouton

CPL d'un adaptateur devolo Magic de votre réseau devolo Magic existant.

Le nouvel adaptateur devolo Magic est en mode d'appariement automatique et il ne faut donc appuyer sur aucun bouton. Levoyant DEL de cet adaptateur clignote maintainant égallement en blanc.
Il n'est possible d'ajouter qu'un seul adapta-.
teur devolo Magic par procedure d'apparie-.
ment.
Apre's un certain temps, les voyageants DEL cecessent de clignoter et restent allumés en blanc. L'adaptateur devolo Magic a ete ajoute avec succes a yoursereau devolo Magic existant.
Pour de plus amples informations sur l'in-stallation des adaptateurs devolo Magic,veuillez dire le chapitre 3.4 Connecter ledevolo Magic 2 WiFi next.

2.3.1Lire le témoin de contrôle CPL

Le témoin de contrôle CPL (DEL) intégré indique

I'Etat du devolo Magic 2 WiFi next par clignotem

ent et allumage :

	DEL	Comportement	Signification Voyant d'etat	DEL (interface web*)
1	D E rouge	Allumé jusqu'à 1 minute	Démarrage Non verrouillable
2	D E rouge	Clignote toutes les 0,5 s (allumé etint)	État 1: réinitialisation de l'adaptateur devolo Magic a réussi. Le bouton CPLRéinitialisation a été actionné pendant plus de 10 secondes. État 2: l'adaptateur devolo Magic se trouve (à nouveau) à l'état de configuration par défaut. Depuis la dernière réinitialisation, aucun apariement avec un autre adaptateur devolo Magic n'a eu lieu. Connectez l'adaptateur à un autre adapta-teur devolo Magic pour constituer un réseau CPL fonctionnel, comme déscrit au chapitre d'appariement.	Non verrouillable
3	DEL rouge	Allumé en perma-nence	État 1: les autres participants du réseau sont en mode veille et ne sont donc actuellément pas joignables par l'intémidaire du réseau électrique. Dans cet état, les voyants DEL CPL des autres adaptateurs devolo Magic cligno- tent juste brièvement en blanc. État 2: la connexion avec les autres participants au réseau a été interrompue. La ligne électrique présente peut-être un dérange- ment électromagnétique ou une haute féquence. Le cas échéant, rapprochez les adaptateurs devolo Magic les uns des autres ou essayez de désactiver la source de pertur- bation.	Verrouillable
4	DEL rouge et blan- che	Clignote à intervals de 0,1 seconde rouge/2 secondes blanc	Le débit de transmission de données est faible.**	Verrouillable

17 Introduction

	DEL	Comportement	Signification Voyant d'etat	DEL (interface web*)
5	DEL blanche	État 1: clignote à intervalles de 0,5 seconde.	État 1: cet adaptateur devolo Magic est en mode d'appariement et recherche de nouveaux adaptateurs devolo Magic.	Non verrouillable
		État 2: clignote à intervalles de 1 seconde.	État 2: quelqu'un a déclenché la fonction d'identifi-cation de l'appareil sur l'interface web ou dans l'appli devolo Home Network Cette fonction permet d'identifier l'adapta-teur devolo Magic recherchéé.	App.
6	DEL blanche	Allumé en perma-nence	La connexion devolo Magic est parfaite et l'adaptateur devolo Magic est prét à fon-tionner.	Verrouillable
7	DEL blanche	Clignote à inter-valles de 0,1 seconde alumé /5 secondes éteint	L'adaptateur devolo Magic est en mode veil-le.***	Verrouillable

	DEL	Comportement	Signification	Voyant d' état	DEL (interface web*)
8	DEL rouge et blanche	Clignote à inter-valles de 0,5 seconde rouge/0,5 seconde blanc	L'adaptateur devolo Magic effectue une mise à jour du microprogramme.		Non verrouillable

*Voutrouvez des informations sur l'interface web au chapitre 4 Configuration du réseau.

**Voutrouvez des instructions pour l'amélioration du débit de transmission de données au chapitre 5.2 Conditions générales de garantie.

***Un adaptateur devolo Magiconne en mode veille au bout d'environ 10 minutes si aucun apparreil reseau allumé (par ex. un ordinateur) n'est connecté à l'interface reseau et que le WiFi est dé-sactivé. Dans ce mode, l'adaptateur devolo Magic n'est pas jaignable par l'interneniaire du reseau électrique. Des que l'appareil reseau (par exemple un ordinateur) connecté à l'interface reseau est remis en marche, votre adaptateur devolo Magic est à nouveau jaignable par l'interneniaire du reseau électrique.

Verifiez si l'adaptateur est correctement branché sur le réseau électrique et si la procédure d'appariement a été effectue avec succès. Pour des informations complémentaires, reportez-vous à 3.4 Connecter le devolo Magic 2 WiFi next.

2.3.2Bouton WiFi

Ce bouton commande les fonctions suivantes:

Par défaut, la fonction WiFi est déjà active et le réseau sans fil est sécurisé par WPA2. La clé WiFi par défaut pour l'installation initiale du devolo Magic 2 WiFi next est la clé WiFi de l'appareil. Cette clé unique est imprimée sur l'étiquette au dos du boîtier.

Fig. 4:WiFi key (clé unique) sur l'étiquette

Avant la mise en réseau, notez la clé WiFi du devolo Magic 2 WiFi next. Cette clé unique de l'appareil (WiFi key) est imprimée sur l'étiquette au dos du boîtier.

Pour établier la connexion entre le devolo Magic 2 WiFi next et votre ordinateur portable, la tablette ou le smartphone via WiFi, saisissez la clé WiFi de l'adaptateur dans le champ de sécurité réseau.

WPS est une norme de chiffrement développée par Wi-Fi Alliance. WPS facilité l'ajout de nouveaux péripériques dans un réseau existant. Les informations détaillées à ce sujet sont fournies au chapitre 4.4.7 Wi-Fi Protected Setup (WPS).

2.3.3Lire le témoin de contrôle WiFi

Le témoin de contrôle WiFi (DEL) intégré indique

I'Etat du devolo Magic 2 WiFi next par clignotem

ent ou allumage

Table 1:

	DEL WiFi Co	Comportement Significa	tion Voyant d'etat DEL	(interface web*)
1	D E L che	Clignote I a an intervals de 0,1 seconde allumé / 5 secondes éteint	L'adaptateur devolo Magic est en mode WPS pour intégrer les appa-reils WiFi par WPS.	Non verrouillable
2	D E L che	Alluné en peâma-r^nence	Le WiFi est allumé et actif. Verrouillable
	DEL blan-che	Inactif État 1 :	La DEL WiFi est éteinte et l'adaptateur devolo Magic est toujours prét à l'emploi.Iétat 2 :La fonction WiFi est désactivée.	Verrouillable

*Voutrouvez des informations sur l'interface
web au chapitre 4 Configuration du réseau.

2.3.4Bouton de réinitialisation

Le bouton de réinitialisation (à côté des prises réseau) a deux fonctions différentes:

Redemarrage

L'appareil effectue un redémarrage quand vous appuyez sur le bouton de réinitialisation pendant moins de 10 secondes.

Valeurs par défaut usine

Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic et réinitialiser sa configuration aux valeurs par défaut appuyez sur le bouton de réinitialisation pendant plus de 10 secondes.

Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus!

Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.

L'adaptateur devolo Magic a ete supprimé avec succes de votre reseau devolo Magic.

2.3.5Prises réseau

A l'aide des prises au réseau de l'adaptateur devolo Magic, vous pouvez le connecter à des apparciels stationnaires comme p. ex. les PC, les consoles de jeu etc. via un cable Ethernet normal.

2.3.6 Antennes WiFi

Les antennes WiFi à l'intérieur du boitier servent à connecter d'autres périphériques réseau par WiFi.

2.3.7Prise de courant intégrée

Utilisez toujours la prise de courant intégrée de l'adaptateur devolo Magic pour relier d'autres consommateurs électriques au réseau électrique. En particulier les apparèils électroniques avec blocs d'alimentation peuvent avoir une influence négative sur la puissance CPL.

Le filtrre réseau intégré dans l'adaptateur devolo Magic filtrte ce genre de perturbation externe et réduit ainsi la perturbation de la puissance CPL.

3 Mise en service

Ce chapitre déscrit la mise en service de votre devolo Magic 2 WiFi next. Nous décrivons le raccordement de l'appareil et vousprésentons brievement le logiciel devolo.

Pour plus d'informations, veuillez consulter notre Site Web www.devolo.global.

3.1 Contenu du coffret

Avant d'installer votre devolo Magic 2 WiFi next, vérifie que tous les composants faisant partie du produit sont bien dans le coffret:

Single Kit:

1 devolo Magic 2 WiFi next
Guide d'installation sur papier
Dépliant papier sur la sécurité
déclaration CE simplifiée

ou

Starter Kit:

1 devolo Magic 2 WiFi next
1 devolo Magic 2 LAN 1-1
1 cable Ethernet
Guide d'installation sur papier

Dépliant papier sur la sécurité
déclaration CE simplifiée

ou

Kit multiroom:

2 devolo Magic 2 WiFi next
1 devolo Magic 2 LAN 1-1
1 cable Ethernet
Guide d'installation sur papier
Dépliant papier sur la sécurité
O déclaration CE simplifiée

devolo se reserve le droit de modifier le contenu du coffret sans préavis.

3.2 Configuration système requise

- Systèmes d'exploitation pris en charge par le calculiel devolo Cockpit :

à partir de Win 7 (32 bits/64 bits),
à partir de Ubuntu 13.10 (32 bits/64 bits),
O à partir de Mac OS X 10.9

Raccordement au réseau

Attention,Vote ordinateur ou I'appareil correspondant doit dispose d'une carte reseau ou d'un adaptateur reseau avec interface reseau.

Pour l'établissement d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic.

3.3 Consignes importantes

Utilisez les apparèils devolo, les logiciels devolo et les accessoires fournis conformément à la description pour éviter des dommages et blessures.

Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant demettre les appareils devolo en service.

Lisez le chapitre 1.2 Sécurité et le dépliant fourni « Sécurité & service »

Voutrouvezegalementle dépliant dans la zone de téléchargement de la page produit respective sous www.devolo.global

ATTENTION! Endommagement de l'appareil par des conditions ambantes Utiliser l'appareil uniquement dans des locaux secs et fermés

DANGER! Choc électrique

L'appareil doit être branché à une prise de courant avec conducteur de protection rac-cordé (PE)

ATTENTION! Endommagement l'appareil par tension inadmissible

L'appareil doit uniquement etre exploite sur un reseau d'alimentation electrique correspondant aux specifications individues sur sa plaquette signaletique.

\section*{Caracteristiques techniques}

La plage de tension d'alimentation admise pour le fonctionnement de l'appareil ainsi que la puissance consommée figurent sur la plaque signalétique au dos du boitier.

D'autres caractéristiques techniques du produit sont disponibles dans la fiche produit dans la zone de téléchargement de la page produit respective sous www.devolo.global

3.4 Connecter le devolo Magic 2 WiFi next

Les chapitres suivants vous montrent comment connecter et intégrer le devolo Magic 2 WiFi next dans un réseau. La façon exacte derialcder est decrite a l'appui de differents scenarios de réseau possibles.

3.4.1 Starter Kit - établissement automatique d'un nouveau devolo Magic réseau CPL

Reliez un devolo Magic 2 LAN au port réseau de votre apparéil d'accès Internet (par ex. votre routeur Internet).

PRUDENCE! Risque de trèbuchement

Veiller à ce que le cable ne soit pas un obstacle et à ce que la prise de courant et les apparciels réseau connectés soient facilement accessibles

• Branchez les deux adaptateurs devolo Magic dans des prises de courant murales libres dans les 3 minutes qui seront. Dés que les voyageants DEL des deux adaptateurs clignotent en blanc à intervalles réguliers de 0,5 seconde, ils sont opérationnels ettent automatiquement

d'établier une connexion cryptée entre eux (voir le chapitre 2.3.1 Lire le témoin de contrôle CPL).

Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumées en blanc, votre réseau devolo Magic est configuré et protégé contre tout accès non autorisé.

3.4.2 Extension - ajouter un autre devolo Magic 2 WiFi next dans un réseau CPL existant

• Branchez le devolo Magic 2 WiFi next dans une prise murale libre. Dés que levoyant DEL clignote en blanc à intervalles réguliers de 0,5 seconde, l'adaptateur est opérationnel mais n'est pas encore intégré dans un réseau devolo Magic (voir le chapitre 2.3.1 Lire le témoin de contrôle CPL).

Appariement - étabir la connexion CPL

Avant de pouvoir utiliser le nouveau devolo Magic 2 WiFi next dans votre réseau devolo Magic, vous doivent connecter à vos autres adaptateurs devolo Magic existants pour creer un réseau. Cette intégration se fait à travers l'utilisation d'un mot de passer commun.

devolo Magic 2 WiFi next

• Appuyez dans les 3 minutes qui suiventpendant env. 1 seconde sur le bouton CPL d'unadaptateur devolo Magic de votre réseau existant devolo Magic.

Le nouvel adaptateur devolo Magic est en mode d'appariement automatique et il ne faut donc appuyer sur aucun bouton.
Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumés en blanc, le nouvel adaptateur a été intégré avec succès dans votre réseau devolo Magic existant.
Il n'est possible d'ajouter qu'un seul nouvel adaptateur par procEDURE d'appariement.

3.4.3 Modifier le mot de passer réseau

Un mot de passer de réseau peut, en outre, être modifié

• par l'intermédiaire de l'interface web de l'adaptateur devolo Magic (voir le chapitre 4 Configuration du réseau)
  ou
  par l'intermédiaire de devolo Cockpit ou de devolo Home Network App. Pour plus d'infor

mations à ce sujet, veuilles consulter le chapitre suivant.

3.4.4 Configurer un réseau WiFi avec le devolo Magic 2 WiFi next

Pour étabrir la connexion WiFi avec votre ordinateur portable, votre tablette ou votre smartphone, entrez la clé WiFi noteeAAParavant comme clé de sécurité réseau.

Intégrer le devolo Magic 2 WiFi next dans un réseau WiFi existant

Pour que le devolo Magic 2 WiFi next ait la même configuration WiFi que vous routeur WiFi, vous pouvez recuperer les données de connexion WiFi à l'aide de la fonction WiFi Clone. Celle-ci peut etre activée de plusieurs manieres:

ActiverWiFiClone：

• Activer WiFi Clone par pression de bouton : appuyez brièvement sur le bouton CPL de votre adaptateur devolo Magic WiFi. Avec avoir appuyé sur le bouton, la LED clignote blanc. Appuyez sur le bouton WPS de votre routeur dans les 2 minutes qui suivent. Veuillez consulter les instructions de votre routeur pour connaître la durée de pression.

ou

• Activer WiFi Clone via l'interface Web. Les informations détaillées sur cette fonction sont fournies dans le chapitre WiFi Clone.

3.5 Installer les logiciels devolo

Installer les logiciels devolo Cockpit

devolo Cockpit détecte tous les adaptateurs devolo Magic 2 WiFi next à portée dans votre réseau devolo Magic 2 WiFi next, affiche les informations sur ces apparèils et crypte votre réseau devolo Magic 2 WiFi next de manière individuelle. Le calculé vous permet d'acceder à l'interface web intégrée.

Systèmes d'exploitation pris en charge par le logiciel devolo Cockpit (à partir de la version 5.0):

à partir de Win 7 (32 bits/64 bits),
à partir de Ubuntu 13.10 (32 bits/64 bits),
à partir de Mac OS X 10.9

Vous trouvez le manuel produit, le logiciel et de plus amples informations sur devolo Cockpit sur Internet à l'adresse www.devolo.global/devolo-cockpit.

Télécharger devolo Home Network App

devolo Home Network App est l'application gratuite de devolo servant aussi à contrôler et configurer les connexions WiFi, Magic et Ethernet de l'adaptateur devolo Magic avec un smartphone ou une tablette. Le smartphone ou la tablette se connecte alors à l'adaptateur devolo Magic 2 WiFi next du réseau à domicile via WiFi.

• Téléchargez devolo Home Network App sur votre smartphone ou votre tablette à partir du magasin en ligne.
  L'appli devolo Home Network App est enregistrée comme d'habitude dans la liste des applications de votre smartphone ou de votre tablette. Vous accedez au menu de démarrage en appuyant sur l'icone devolo Home Network App.

Voutrouvezedeplus amplesinformationsurdevoloHomeNetworkApp surInternetaI'adressewww.devolo.global/home-network-app.

3.6 Supprimer un adaptateur devolo Magic d'un réseau CPL

Pour supprimer un adaptateur devolo Magic de votre réseau et réinitialiser sa configuration aux valeurs par défaut, appuyez sur le bouton de réinitialisation pendant plus de 10 secondes. Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur du réseau électrique.

Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus!

Pour l'intégrer ensuite dans un autre réseau, procédez comme décrit au chapitre 3.4.2 Extension - ajouter un autre devolo Magic 2 WiFi next dans un réseau CPL existant.

4 Configuration du réseau

L'adaptateur devolo Magic possède une interface web intégrée pouvant être affichée avec un navigateur Web courant. Cette interface permet de régler tous les paramètres d'exploitation de l'adaptateur.

4.1 Afficher l'interface web intégrée

Vous accedez à l'interface web en ligne intégrée du l'adaptateur devolo Magic de plusieurs manières:

• à l'aide de devolo Home Network App de votre smartphone ou de votre tablette, vous accédez à l'interface web de l'appareil en tapant dans la page d'aperçu général de devolo Home Network App sur le symbol de l'adaptateur.

ou

• à l'aide du calculateur pour acceder à l'interface web de l'apparéil en cliquant avec le pointeur de souris sur l'onglet correspondant du l'adaptateur devolo Magic. Le calculiel recherche l'adresse IP actuelle et commence la configuration dans l'explorateur Web.

Par défaut, vous accédez directement à l'interface web. Si vous avez définir un mot de passage de connexion au moyen de l'options Systeme Gestion, vous doivent l'entréeAAParavant. Pour les détails, lisez le chapitre 4.7 Systeme.

Pour la description détaillée de devolo Home Network App et logiciel devolo Cockpit, consultez le chapitre 3.5 Installer les logiciels devolo.

4.2 Généralités

Toutes les fonctions de menu sont décrites dans la fenêtre correspondante du menu et dans le chapitre correspondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus. Les figures de l'interface utilisateur de l'appareil sont à titre d'exemple.

Se connecter

L'interface de configuration n'est pas protégée par un mot de passer. Pour éviter que des tiers accèdent à l'appareil, créez un mot de passer lorsque vous vous connectez pour la première fois.

Pour vous connecter, entrez votre mot de passer et cliquez sur Connecter.

Veuillez vous connecter avec votre mot de passer!

Mot de passer

Connector

Se déconnecter

Pour quitter l'interface de configuration, cliquez sur Déconnexion.

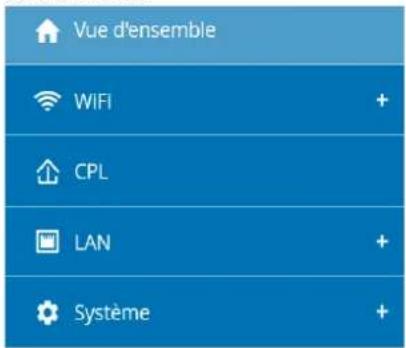

Selectionner la langue

Selectionnez la langue voulue dans la liste déroulante des langues.

Les menus principaux de l'interface de configuration et les sous-menus apparaissent sur le coto gau

che. Cliquez sur un sous-menu pour y acceder directement.

Effectuer une modification

Dés que vous procédez à une modification, deux symboles s'affichent sur la page de menu correspondante:

• Symbole de disquette: vos paramètres sont enregistrés.
• Symbole X: l'opération est annulée. Vos paramètres ne sont pas enregistrés.

Données obligatoires

Les champs avec un bord rouge sont des champ obligatoires qui doivent nécessairement etre renseignes pour pouvoir continuer.

Texte d'aide dans les champs non renseignés

Les champs non renseignés contiennent un texte d'aide grise décrivant le contenu demandé. Ce texte disparait des que vous positionnez le curseur dans le champ et appuyez sur une touche.

Réglages par défaut

Certain champs contiennent une valeur par défaut qui a été可以选择 de manière à assurer la compatibilité maximale et donc la simplicité d'utilisation. Les valeurs par défaut dans les menus de selection (listes déroulantes) sont mises en evidence par le signe*.

Les valeurs par défaut peuvent bien sur être remplacées par vos valeurs personnalisées.

Réglages recommends

Quelques champs contiennent des réglages recommandés.

Les réglages recommendés peuvent bien sur être remplacés par des valeurs personalisées.

Tableaux

Vous pouvez effectuer des modifications au sein d'un tableau en cliquant sur la ligne voulue du tableau de Plantificateur et Contrôle parental. En

mode de gestion, la ligne à modifier est affichée sur fond bleu.

Erreurs de saisie

Les erreurs de saisie sont signalées par un cadre rouge autour du champ concerné ou par un message d'erreur.

Boutons

Cliquez sur le symbole de disquette pour sauve-garder les modifications effectuees dans une page de l'interface de configuration.

Pour quitter une page de l'interface de configuration, cliquez sur le symbole X ou utilisez le chemin de menu au-dessus des boutons.

Pour effacer le contenu d'un champ, cliquez sur le symbole de la corbeille.

Pour rafraîchir une liste, cliquez sur le symbole de la flèche.

4.3 Aperçu général

La zone Aperçu général permet de consulter l'etat du l'adaptateur devolo Magic ainsi que celui des apparèls LAN, CPL et WiFi connectés.

4.3.1Système

Nom: nom de l'appareil

N^ de série: numero de série de l'appareil

Version du microprogramme: version du microprogramme de l'appareil

4.3.2WiFi

2,4 GHz

Canal actu : le canal de fréquence utilisé

SSID actifs :les SSID utilisés

Appareils WiFi connectés : nombre d'appareils connectés au réseau WiFi

5GHz

Canal actué : le canal de fréquence utilisé

SSID actifs :les SSID utilisés

Appareils WiFi connectés : nombre d'appareils connectés au réseau WiFi

CPL

Péripérisque local : état de l'appareil «connecté» ou «déconnecté»

Réseau : Nombre d'appareils connectés au réseau

4.3.3LAN

Ethernet

Port 1/2: connecteurs reseaux; indication de la vitesse (10/100/1000 Mbits/s) lorsqu'une connexion est détectée, sinon indication de l'état 'déconnecté'.

IPv4

Protocole : indication si DHCP est activé ou désactivé

Adresse: adress IPv4 utilisee

Masque de sous-reseau : masque de reseau IPv4 utilise

Passerelle par défaut : passerelle IPv4 utilisee

Serveur DNS: serveur DNSv4 utilise

IPv6

Protocole : indication si DHCP est activé ou désactivé

Adresse/sous-reseau: adresse SLAAC utilisée

4.4WiFi

La zone WiFi sert à effectuer les réglages du réseau sans fil.

4.4.1Etat

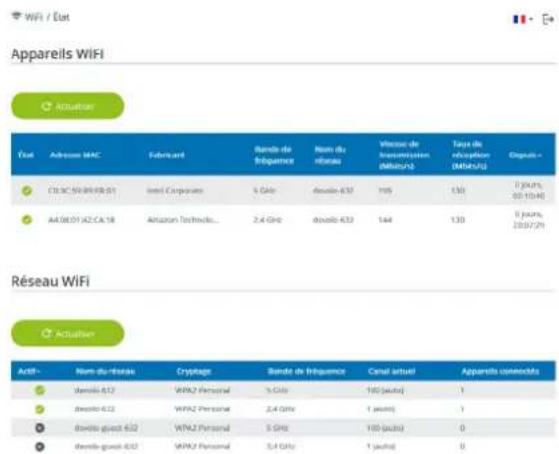

Vous voyagez ici I'etat actuel de la configuration du reseau WiFi. You pouvez consulter les stations WiFi connectées et avec leurs caractéristiques telles que I'adresse MAC, la bande frequentaile selectionnée, le SSID, le début en réception et en émission, et la durée de connexion.

4.4.2Réseaux WiFi

Vous procedez ici à tous les réglages nécessaires pour votre réseau WiFi.

WiFi/ReseauxWiFi

Mode réseau WiFi

2.4Gbit 5Gbit Inact

Paramités identiques

2.4GHz + 5 GHz

Nom du réseau 2,4+5 GHz:

devolo-632

Canal 2.4 GHz:

Automatique (Tous les canuts)

Canal 5 GHz:

Automatique (tous les canaux)

Masquerle S5ID

Cryptage:

aucun WPA

WPA2/WPA3 WPA4

WPA3

Mot de passage

华

100 code est regas. der 86 63 cainrnes (paaagnane) au 64 cainrnes (jne harnng).

Mode réseau WiFi

L'adaptateur devolo Magic prend en charge aussi bien le fonctionnement en parallèle des bandes de fréquences Wi-Fi que leur utilisation séparée.

Dans le champ Mode réseau Wi-Fi, vous déterminéz votre réglage favori en cliquant sur le champ respectif:

2,4 GHz + 5 GHz - les deux bandes de fréquences sont utilisées
2.4 GHz - seule la bande de fréquences 2,4 GHz est utilisé
5 GHz -seule la bande de fréquences 5 GHz est utilisée
désactivé - si vous le souhaitez, vous pouvez désactiver complètement la partie WiFi de votre l'adaptateur devolo Magic.

Notez que la connexion sans fil avec l'adaptateur devolo Magic sera coupée des que vous enregistrez ce réglage. Dans ce cas, configurez l'appareil via Ethernet.

Nom du réseau

Le nom du réseau (SSID) déterminé le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et ainsi identifier le réseau WiFi correct.

Canaux

Dans la gamme de fréquences de 2,4 GHz 13 canaux sont disponibles. Les canaux commandés pour l'Europe sont les canaux 1, 6 et 11. Les plages de fréquence de ces canaux ne se chevauchent pas et ne provoquent pas de problèmes de connexion.

Dans la gamme de fréquences de 5 GHz, 19 canaux sont disponibles.

Par défaut, le champ Canal est régle sur Automatique. Dans cette configuration, l'adaptateur devolo Magic effectue la sélection du canal régulierement et automatiquement. En d'autres termes, si la première station connectée se déconnecte, un canal approprié est recherché immédiatement. Si aucune station n'est connectée, l'appareil sélectionne le canal automatiquement toutes les 15 minutes.

Notez que les apparèils connectés doivent également prendre en charge la bande 5 GHz. Les canaux supérieurs ou égaux à 52 sont des bandes radar. Lors de la première connexion, une phase de détction radar démarre automatiquement (DFS). L'adaptateur devolo Magic n'est pas accessible via WiFi pendant cette phase. Cela peut prendre jusqu'à 10 minutes.

Dans le champ Canal, vous pouvez selectionner manuellesment un canal 2,4 GHz et un canal 5 GHz. Si vous n'etes pas sur des canaux radio des apparreils radio qui se trouvent a proximite, selectionnez l'option Automatique.

Masquer le SSID

Le SSID est le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau youlu.

Si l'option Masquer le SSID est désactivée, le nom de votre réseau est visible. Lorsque cette case est désactivée, le SSID est masqué et les participants au réseau doivent le connaître et l'entrez manuellement pour pouvoir établier la liaison.

Certains postes WiFi ont des difficultés à étabrir une liaison avec des reseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après.

Sécurité

La méthode de chiffrement utilisé pour sécuriser les transmissions de données dans votre réseau

sans fil est WPA/WPA2/WPA3 (Wi-Fi Protected Access). Cette méthode permet d'utiliser une clé personnalisée comprenant des lettres, des chiffres et les caractères spéciaux affichables avec une longueur maximale de 63 signes. Tapez cette clé directement dans le champ Code.

Si la fonction WPS est activée, la norme de cryptage WPA3 ne peut pas etre utiliser pour des raisons techniques.

Pour la description détaillée, consultez le chapitre 4.4.7 Wi-Fi Protected Setup (WPS).

4.4.3Réseau Invité

Si vous proposez à vos amis ou proches de passage chez vous d'utiliser l'accès Internet mais ne foulez pas leur communiquer le mot de passer de votre réseau sans fil, vous avez la possibilité de créé un accès invite fonctionnant parallèment à l'accès Internet principal et possédant ses propres SSID, contingent de temps et mot de passer Wi-Fi. Vos

amis pourront surfer sur Internet, mais ne poursront pas acceder au réseau local.

WiFi / Réseau invités

Configuration

Activer

Le reseau d'invitees autorise simplement faccios a Internet.

Bandé de fréquence:

2.4GHz+5GHz

Nom du résecurit

devio@guest-032

Cryptage:

aucun

WPA/WPA2

WPA2

WPJA2/WPA3

W7A3

Mot de passage :

Un code est reue: de 8 53 laicnes (pessorace) ou si cienteres (pe sner to key).

Le code QR vous permet de configurer facilement le réseau d'inviteurs pour les écâtries mobiles (p. ex.: smartphone ou tablette). Lors du balayage du code, les paramétres de cryptage du réseau d'inviteurs sont automatiquement transmis à l'expérience mobile respectée.

Pour configurer un accès Invité, activez l'option Activer.

L'accès convité est dote d'une fonction Déconnexion automatique qui désactive

automatiquement l'accès invite après l'écoulement d'une période de temps sélectionnée.

Utilisez l'option Activer pour activer la fonction Déconnexion automatique.

Vous pouvez également activer et désactiver l'accès Invité dans devolo Home Network App au moyen du bouton Accès Invité.

Gamm de fréquences

Dans le champ Bande de fréquences, Sélectionnez le mode de bande de fréquences que vous utilisez (voir le chapitre Mode réseau WiFi).

Nom du réseau

Dans le champ Nom du réseau, définissez le nom du réseau d'invite.

Clé

Il est recommendé de crypter l'accès Invité pour éviter qu'un autre utiliser à portée du point d'accès WiFi s'introduise dans votre réseau et utilise sauter accès Internet. Le mecanisme de sécurité disponible est WPA/WPA2/WPA3 (Wi-Fi Protected Access).

Cette méthode permet d'utiliser une clé personnalise compensant des lettres et des chiffres avec une longueur maximal de 63 signes. Cette clé peut être saisie directement avec le clavier.

Entrez le nombre requis de lettres et de chiffres dans le champ Clé.

Si la fonction WPS est activée, la norme de cryptage WPA3 ne peut pas etre utiliser pour des raisons techniques.

Pour la description détaillée, consultez le chapitre 4.4.7 Wi-Fi Protected Setup (WPS).

Code QR

Le code QR vous permet de configurer facilement la connexion au réseau Invité pour les apparèils mobiles. En scannant le code, les paramètres de cryptage du réseau Invité sont automatiquement transmis à l'appareil mobile respectif. Le code QR est seulement visible quand le réseau invite est activé.

4.4.4Mesh (réseau maille)

Mesh (réseau maille)

Tous les adaptateurs WiFi de la série devolo Magic offrent le Mesh WiFi et ainsi des fonctions WiFi entiement nouvelles et améliorées:

Technologie multi-utilisateur MIMO

La plupart du temps, vous utilisez dans votre réseau WiFi plusieurs terminaux, comme p.ex. un smartphone, une tablette, une télévision connectee ou une console de jeu. C'est un veritable défi pour votre réseau WiFi qui doit:gérer la répartition des flux de données du point d'accèsWiFi (p.ex.outeur,appareil devolo) aux terminaux. L'utilisation de la technologie multi-utilisateur MIMO permet a votre apparéil devolo d'alimenter en même temps smartphone,tablette et ciè en flux de données,a une vitesse optimale et avec un débit de transmission efficace.

Le Fast Roaming (IEEE 802.11r) permit d'accélérer l'enregistrement d'un terminal WiFi, comme p. ex. un smartphone ou une tablette, lors du passage à un autre point d'accès WiFi. C'est particulièrement important quand les utilisateurs se déplacent avec leurs apparueils mobiles dans la maison.

La fonction Fast Roaming n'est pas compatible avec toutes les terminaux WiFi. S'il y a des problèmes de connexion de vos appareils, désactiver la fonction.

Dans l'etat de livreaison de l'adaptateur devolo Magic, la fonction Fast Roaming est dé-sactivée par défaut.

La fonction Access Point Steering (AP Steering) enrichit votre point d'accès WiFi d'une optimisation intelligente du réseau. Elle aide activement vos terminaux à se connecter au point d'accès optimal dans le réseau. Si le point d'accès WiFi détecte un autre point d'accès WiFi avec un signal plus puissant et une meilleure réception dans le propre réseau, il y redirige automatiquement le terminal.

Les ancients smartphones, tablettes et cie gardent leur point d'accès WiFi (p. ex.outeur, apparéil devolo) jusqu'à ce que le signal soit interrompu; c'est seulement alors qu'a lieu le passage à un point d'accès WiFi offrant une(Meilleure réception.

Le Band Steering intégré assure le passage automatique de tous les clients WiFi sur la bande de fréquences optimale (bandes de pré

quences 2,4 et 5 GHz) afin d'utiliser toujours laonneille connexion Wi-Fi.

• Avec la nouvelle fonction Airtime Fairness, les clients WiFi rapides sont privilégios. Les apparreils anciers, qui ont besoin par exemple de beaucoup de temps pour un téléchargement, ne freinent plus le WiFi.

Pour activer les fonctions Mesh, activez l'option Activer. A l'etat par défaut de l'adaptateur devolo Magic, la fonction Mesh est activée.

WIF/WHI Mesh

WiFi Clone

WiFi Clone permit de transmettre facilement les données de configuration WiFi d'un point d'acces WiFi (p. ex. votre routeur WiFi) existant à tous les points d'acces WiFi (Single SSID). Pour effectuer le transfert, Sélectionnez l'option Demarrer la configuration et appuyez ensuite sur la touche WPS de l'appareil dont vous poulez recuperer les données de connexion WiFi (SSID et mot de passer WiFi).

WiFi Mesh

Mesh functionality opsonise riveu WiF and te rend misus utililable pour les appellats WiF mobiles, la roaming dimerne le probleme aies des appellats Wi Fix. AP Steering, Band Steering and Dynamic Frequency Selection permittent un access WiF sans probleme pour de reconnues appellats WiF. Actrice Fairness optimise la largueur de barde diems les Reuses aviel de nombreux appellats WiF.

Activity

Functions

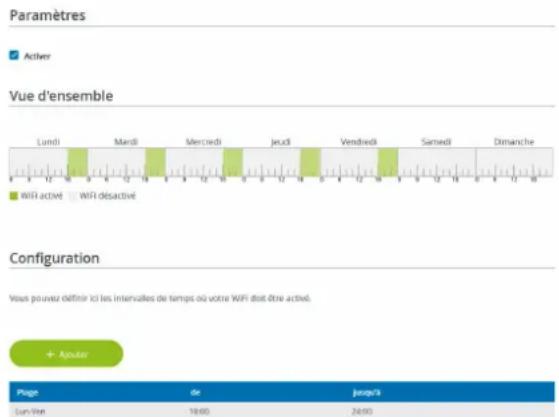

4.4.5 Planificateur WiFi

Dans la zone Planificateur WiFi, déterminez quand et si vous reseau sans fil doit être activé ou désactiver.

Activier le planificateur WiFi

Pour pouvoir utiliser le planificateur hora, activer l'option Activer.

Configuration

Pour chaque jour de semaine, vous avez la possibilité de définir plusieurs périodes pendant lesquel-

les le réseau sans fil est actif. Le planificateur horsaire active ou désactive le réseau sans fil automatiquement.

Déconnexion automatique

Si vous activez l'option Déconnexion automatique, le réseau sans fil n'est désactiver qu'au moment où la première station se déconnecte.

L'activation et la désactivation manuelles sur l'appareil (par bouton) ont toujours la priorité sur la programmation hora automatique. La programmation hora telle qu'elle est régée est de nouveau valable automatiquement lors de la période suivante définie.

4.4.6 Contrôle parental

Cette fonction vous permet de limiter le temps d'utilisation de l'accès WiFi de certains appareils. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent utiliser le WiFi. L'utilisation du contrôle parental requiert au préalable la synchronisation avec un serveur de temps (Système Gestion dans le champ Serveur des temps (NTP)) de l'adaptateur devolo Magic doit

etre activé et une connexion Internet active est requise.

Le serveur de temps pool.ntp.org est actif par défaut. Pour de plus amples informations, veuilles dire le chapitre 4.7.2 Gestion.

Si vous foulez paramétrer une période (durée d'utilisation en heures) ou un contingent de temps (activé de ... à), cochez l'options Activer. Entrez maintainant les adresses MAC des-appareils pour lesquels vous foulez paramétrer le contrôle parental.

Sous Sorte, déterminez soit une période (limite de temps) soit un contingent de temps durant lesquels le contrôle parental doit être actif. Sous Sélectionner l'intervalle, Sélectionnez la tranche de temps souhaïée.

Contrôle parentale
A1:55:EE:7E:17:9E

Configuration

Veullier noter que les parametres du contrblde du temps ant prioritl sur ces parametres!
Vous prouve limiter facies pour censaires peripheriques sur la base de l'acnese MAC. Veillez dire les periodes dans lesquelles facies WTI est permis.

Paramétrer une période

Sous période, on peut selectionner la limite de temps.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Paramétrer un contingent de temps

Sous Contingent de temps, on peut selectionner le laps de temps souhaite. Une fois l'intervalle saisi, entrez l'heure de depart et l'heure de fin souhai-tées en heures et minutes.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Si vous voulez supprimer une période (limite de temps) ou un contingent de temps de la liste, cliquez sur/effleurez le symbole de corbeille.

4.4.7Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) is une norme de cryptage développée par Wi-Fi Alliance pour configurer un réseau sans fil sécurisé plus rapidement et plus simplement. La clé de sécurité de chaque périhérique WiFi est communiquée automatique et durablement aux autres stations WiFi du réseau sans fil.

Activier le cryptage WPS

Pour pouvoir utiliser le cryptage WPS, activez l'option Activer.

Il existe deux variantes différentes pour transmettre ces clés de sécurité :

WPS à l'aide du bouton-poussoir WPS

Démarrez la procédure de cryptage du l'adaptateur devolo Magic

appuyer soit sur le bouton WiFi sur le (:oté avant de l'appareil ou
sur l'interface utiliser sous WiFi Bouton-poussoir sur le bouton correspondant Demarrer.

• Appuyez ensuite sur la touche WPS de l'appareil WiFi à ajouter, ou activez le mecanisme WPS dans les paramétres WiFi de l'appareil WiFi. Les périhériques se communiquent maintainant leurs clés de sécurité et établissant une liaison WiFi sécurisée. La DEL WiFi sur le côté avant indique le processus de synchronisation en clignotant.

WPS à l'aide d'un code PIN

Pour connecter de façon sure des apparciels WiFi dans votre réseau sans fil à l'aide d'une variante de code PIN, entrez sur l'interface Web sous WiFi WPS Code PIN WPS, le code PIN WPS génére par votre smartphone ou tablette Android et lancez le

processus de cryptage en appuyant sur le bouton Start correspondant.

L'application de la méthode WPS implique que la norme de cryptage WPA/WPA2 ou WPA2 ou WPA3/WPA2 est active.

Si la norme de cryptage WPA3 est fonction WPS ne peut pas etre utiliser pour des raisons techniques.

Pour la description détaillée, consultez le chapitre 4.4.2 Réseaux WiFi.

Veillez aux paramétrages automatiques suivants:

• si auparavant, sous WiFi → Réseaux WiFi l'option pas de cryptage est sélectionnée, WPA2 est automatiquement activé. Le nouveau mot de passer géné ré est affché sous WiFi → Réseaux WiFi dans le champ Clé.
• si dans le menu WiFi → Réseaux WiFi l'option WPA/WPA2 est selectionnée, ce réglage est conservé avec le mot de passer attribuéAAParavant.

4.4.8Réseaux voisins

Dans la zone Réseaux voisins les réseaux sans fil dans notre environnement sont affichés.

WIFI / Renseaux voirs

1. [B]

Actualer

activée, la

Nom du réseau	Canal	Signal
FRTZBox 7450	11	#
FRTZBox 7450	1	#
FRTZBox 7560 DI	5	-
FRTZBox 7560 DS	11	-

4.5 CPL

Dans la zone CPL, vous procédez à tous les réglages pour votre réseau CPL.

11·

Réseau CPL

Pour fablr un reesau CPL, tuis les adapteures delivrent auvir un mot de passe commun pour le crypase.

Cé la fait automatique quand vous démarrez un primitieux d'apparition en appuyant sur la touche CPI, sur plusieurs apparueits flapan aprime. Lact me de passage génomé automatique pour le premier apparue, est attribué à tous les autres apparueils.

A la piare du bosso de l'appareil, cous pouvier aunl appuyer sur la troche suivirite

Si vou appuyet sur la touche suvive, ne mot de passage actuels est a nouveau afface.

A plaie du m t de pae gena rautuig, you pao auai auliour un m t de pae indien dve choo. You dve

Mot der gesie PCL

编号：

Nom de domaine CP.

Pour ajouter un nouveau l'adaptateur devolo Magic dans votre réseau devolo Magic existant, vousdez d'abord le connecter aux autres adaptateurs devolo Magic pour creer un réseau. Cette integration se fait a travers l'utilisation d'un

mot de passer commun. Celui-ci peut etre attribué de differentes manieres:

par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir le chapitre 3.5 Installer les logiciels devolo),
- uniquement par l'intermédiaire du bouton CPL (voir les chapitres 2.3 Appariement - étabrir la connexion CPL et 3.4 Connecter le devolo Magic 2 WiFi next)
ou par l'intermédiaire de l'interface web, dans le menu CPL; comme décrit ci-après:

Appariement - par touche

Démarrez la procédure d'appariement en cliquant sur Lancer l'établissement de la connexion CPL. Cela peut prendre un certain temps.
Dés que le nouvel adaptateur devolo Magic est intégré dans votre réseau existant, il apparait dans la liste des connexions disponibles et actives.

Appariement - par mot de passer individuel

Vous pouvez aussi attribuer un mot de passer CPL individuel de votrechoix àyeretreau.Entrez ce mot de passer pour chaque adaptateur devolo Magic dans le champ Mot de passer CPL et

confirmez vos paramètres en cliquant sur le symbole de disquette.

Attention, le mot de passer individuel n'est pas automatiquement attribué à l'intégralité du réseau CPL et vous devez l'attribuer séparément à chaque de vos adaptateurs devolo Magic.

Nom de Domaine

Le nom de Domaine Powerline définit le nom de votre réseau CPL.

Sélection du maître

Cette fonction peut etre utiliser pour améliorer la qualite du réseau.

• PréféRED à la gateway : définit l'adaptateur devolo Magic connecté directement au routeur ; cette option est utile si la fonction principale de cet adaptateur est la connexion avec le routeur/Internet, et si tous les autres adaptateurs du réseau CPL devolo Magic communiquent directement avec celui-ci. Tous les adaptateurs du réseau CPL doivent se couver dans la portée de l'adaptateur sur le routeur.

Automatique: La fonction maître est attribuée spontanément selon la qualité de la connexion actuelle; l'adaptateur devolo Magic avec la meilleure connexion est alors selectionné.

Désapparlement - supprimer un adaptateur d'un réseau

Pour supprimer un adaptorateur devolo Magic de votre réseau devolo Magic, cliquez sur Quitter le réseau CPL.
Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.

Mode de compatibilité

En cas d'utilisation d'une connexion VDSL, la performance de la connexion haut débit peut être alterée par la diaphonie du signal CPL.

Mode de compatibilité

Mode de compatibilité automatique (recommensé)

Si ie mode automatique est deective, ou sll ne peut pas detector de meniere fisie la diaphone, un profit d'attenuation statique sensu utilise a la place. Selectionnion le profil qu correspond au type de autre convenion VOSL, ou selectionnion "Finme puissance" si vous ne sauhelte des ttut atteuer les parasitiques.

* Si ceste option est activete, toute modiflcation entnernae un redemarrage de cPL, oe qui peut entrainer une perte de connexion.

Pour pallier les effets négatifs eventuels l'adaptateur offre les modes de fonctionnement suivant:

Mode de compatibilité automatique (recommende)

Quand le mode de compatibilité automatique est activé, l'appareil peut adapter automatiquement son niveau d'émission de façon à ce que la meilleure performance possible soit obtenue sans perturbation. Ce mode est paramétré par défaut.

Mode de compatibilité manuel

Quand la perturbation n'est pas éliminée malgré l'activation du paramétrage automatique, désactivement et définissez manuellement le mode de compatibilité et le profil de transmission de signal qui correspond au type de votre raccordement VDSL.

MIMO

Full Power (Pleine puissance)
VDSL 17a (par défaut)
VDSL35b

SISO (Pleine puissance)

Full Power
VDSL 17a (par défaut)
VDSL35b

Contactez vous fournisseur Internet pour savoirquel profil de transmission de signal est idéal pour vous connexion Internet.

Le mode de fonctionnement MIMO et le profil de transmission de signal VDSL 17a sont paramétrés par défaut.

Connexions CPL

Le tableau presente tous les adaptateurs devolo Magic disponibles et connectés de votre réseau avec les détails suivants :

Connexions

ID appeareil : numero de l'adaptateur devolo Magic respectif dans le réseau devolo Magic

Adresse MAC : adresse MAC de l'adaptateur devolo Magic-respectif

Émission (Mbits/s): débit de transmission des données

Réception (Mbits/s): débit de réception des données

4.6 LAN

La zone LAN vous permet de régler les paramètres réseau.

4.6.1Etat

Vous voyagez ici I'etat LAN actuel de I'adaptateur devolo Magic. Dans la zone Ethernet, les apparueils reseau (p.ex.PC,NAS etc.) raccordes aux deux raccordements reseau Port 1 et Port 2 sont affichés.

IPv4/IPv6

Selon la façon dont l'adaptateur devolo Magic est connecté à Internet (IPv4 ou IPv6), les informations réseau actuelles comme l'adresse, le sous-masque, la passerelle par défaut et le serveur DNS sont affichés.

LAN/Etat

Ethernet

Port 1:	1000 Mbits/s
Port 2:	Déconnecté
Ethernet:	BB:BE:F4:BA:EE:DE

IPv4

Protocole:	DHCP
Adresse:	192.168.178.44
Masque de sous-réseau:	255.255.255.0
Passerelle standard:	192.168.178.1
Serveur DNS:	192.168.178.1

IPv6

Protocole:	DHCPV5
Adresse:	2003:e9:df0a:e00:babe:14ff:fe8a:ebde
Masque de sous-réseau:	64

4.6.2Configuration IPv4/IPv6

Dans les valeurs par défaut, seule l'option Re-prendre la configuration réseau d'un serveur DHCP pour IPv4 est activée ce qui signifie que l'adresse IPv4 est automatiquement récapurée de

puis un serveur DHCP. Les données reseau attribuées actuelles sont visibles (en gris).

S'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (voûtre routeur Internet par. ex.), vous nevez laisser activée l'option Reprise la configuration réseau d'un serveur DHCP pour IPv4 afin que l'adaptateur devolo Magic obtienne automatiquement une adresse.

Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-reseau, Passerelle par défaut et Serveur DNS.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Redémarrez ensuite l'adaptateur devolo Magic (voir le chapitre 4.7.3 Configuration) pour appli- quer vos modifications.

Configuration IPv6

Si vous souhaitez une attribution automatique de l'adresse IP et s'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (par ex. votre routeur Internet), activez l'options Reprise la configuration réseau d'un serveur

DHCP afin que l'adaptateur devolo Magic obtienne automatiquement l'adresse de ce dernier.

Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-reseau, Passerelle par défaut et Serveur DNS.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

4.7 Système

La zone System vous permet d'effectuer des réglages de sécurité, ainsi que d'autres fonctions de l'adaptateur devolo Magic.

4.7.1Etat

On peut consulter ici les informations les plus importantes sur l'adaptateur devolo Magic a savoir la date actuelle et I'heure, le fuseau hora, I'adresse MAC, I'etat des DEL WiFi et CPL ainsi que des deux boutons de commande (bouton CPL, bouton WiFi).

Date et heures

Date actuelle et heure mer.28/07/2021a 13:57:48

Fuseau horaire: Europe/Berlin

Serveur de temps 1: ptbttime1.ptb.de

Serveur de temps 2: ptbttime2.ptb.de

Serveur de temps 3: ptbttime3.ptb.de

Adresse MAC

Ethernet: B8:B4:F4:BA:EB:DE

Température

CPL:	84°C	débit de données complet
WIFI 2,4 GHz:	65°C	débit de données complet
WIFI 5 GHz:	71°C	débit de données complet

DEL

DEL WIF

DEL CPL: Active

Bouton de commande

Bouton CPL: Active

Bouton WiFi: Active

4.7.2Gestion

On peut entraïr des noms personalisés dans les Informations système dans les champs Nom du péripérisque (Hostname) et Emplacement du péripérisque. Ces deux informations sont particulièrement utiles quand plusieurs adaptateurs devolo Magic sont utilisés dans le réseau et qu'ils doivent être identifiés.

La fonction Modifier le mot de passer d'accès permet de définir un mot de passer de connexion pour l'accès à l'interface Web.

Par défaut, l'interface de configuration du l'adaptateur devolo Magic n'est pas protégée par un mot de passer. Nous recommendons d'activer la protection contre les accès abusifs en créé un mot de passer immédiatement après l'installation du l'adaptateur devolo Magic.

Pour cela, entrez deux fois le nouveau mot de passer souhaite. L'interface web est a present protégée contre les accès abusifs par votre mot de passer individuel!

La fonction Identifier le périphérique permet d'identifier dans le réseau l'adaptateur devolo Magic correspondant en faisant clignoter la DEL CPL (symbole de maison). Cela est particuliere

ment utile si vous utilisez plusieurs adaptateurs devolo Magic.

Dans la Gestion de l'énergie, le mode économique d'énergie et le mode mise en voille de l'adaptateur devolo Magic peuvent être activés.

Quand l'option Mode economie d'énergie est activée, l'adaptateur devolo Magic par automatiquement en mode d'économie d'énergie quand un transfert de données réduit via Ethernet est détecté.

Le temps de latence (temps de transmission d'un paquet de données) peut en souffrir.

Quand l'option Mode veille est activée, l'adaptateur devolo Magic passé automatiquement au mode veille si aucune connexion Ethernet n'est active, c.-à-d. siaucun appeareil reseau en marche (ordinateur p.ex.) n'est connecté à l'interface reseau et que le WiFi est désactivé.

Dans ce mode, il est impossible d'acceder l'adaptateur devolo Magic via le réseau CPL. Dès que l'appareil réseau (ordonateur p. ex.) connecté à l'interface réseau est à nouveau allumé, votre adaptateur est à nouveau accessible via le réseau électrique.

Le mode économique d'énergie de l'adaptateur devolo Magic est désacté à la livraison.

Le mode veille de l'adaptateur devolo Magic est activé à la livraison.

Dans les paramètres de DEL, on peut désactiver le voyant d'etat des DEL WiFi et CPL.

eUn dysfonctionnement est tout de meme signalé par un clignotement correspondant.

Voutrouvez des informations sur le com-. portement des voyants DEL de I'adaptateur devolo Magic en mode veille au chapitre 2.3.1 Lire le temoin de contrôle CPL/2.3.3 Lire le temoin de contrôle WiFi.

Vou puez désactiver complètement les boutons de commande sur l'adaptateur devolo Magic pour vous protégé contre d'eventuelles modifications. Désactivez tout simplement l'options Activer bouton CPL et Activer bouton WiFi.

Les boutons de commande sont à l'etat de livreaison de l'adaptateur devolo Magic actifs par défaut.

Sous Fuseau hora, on peut selectionner le fuseau hora actuel, p. ex. Europe/Berlin. L'option Serveur de temps (NTP) permet de déterminer un serveur de temps. Un serveur de temps est un ser

veur dans Internet chargé de fournir l'heure exacte. La plupart des serveurs de temps sont régés sur une horloge radio-pilotée. Sélectionnez le fuseau horaire et le serveur de temps qui règle automatiquement l'adaptateur devolo Magic sur l'heure d'été et l'heure d'hiver.

4.7.3 Configuration

Enregistrer la configuration du périphérique

Pour enregistrer la configuration active dans un fichier sur votre ordinateur, selectionner le bouton correspondant dans la zone Systeme

Configuration Enregister la configuration de l'appareil dans un fichier. Precisez le repertoire de stockage et entrez le nom du fichier de configuration. Le téléchargement de la configuration actuel de l'appareil démarre.

Restaurer la configuration de l'appareil à partir du fichier

Dans Systeme Configuration, un fichier de configuration existant peut etre envoye au l'adaptateur devolo Magic et y etre activé. SeLECTIONnez un fichier adequat avec le bouton Choisir fichier ... et demarrez le processus en cliquant sur le bouton Restaurer.

Valeurs par défaut

Le menu Système Gestion sert à restaurer la configuration par défaut initiale du 'adaptateur devolo Magic à l'aide de l'options Réinitialiser.

Tous vos paramètres WiFi et CPL personnels seront alors perdus. Le mot de passer du l'adaptateur devolo Magic est également réinitialisé.

Tous les paramètres de configuration actifs peuvent être sauvégardés dans un fichier sur votre ordinateur, et au besoin être charges dans l'adaptateur devolo Magic pour rétablier une configuration. Ceci vous permet de creer plusieurs configurations pour des environnementes réseau différents. Elles serviront à reconfigurer l'appareil très rapidement et de façon conviviale.

Redémarrer l'appareil

Pour redémarrer l'adaptateur devolo Magic, selec-tionnez dans Systeme Configuration le bouton Redémarrer.

4.7.4Mise à jour du microprogramme

Le microprogramme du l'adaptateur devolo Magic contient le logiciel d'exploitation de l'appareil. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du firmware téléchargeable à partir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions.

Microprogramme à jour

Le microprogramme du l'adaptateur devolo Magic actuellement installé est affché ici.

Recherche et mise à jour du microprogramme automatique

L'adaptateur devolo Magic peut aussi rechercher automatiquement un microprogramme à jour. Activer à cet effet l'option Vérifier régulièrement la mise à jour du microprogramme.

L'adaptateur devolo Magic vous informedes qu'il y a une nouvelle version du microprogramme. L'option est activée par défaut.

Avec l'option Enregistrer automatiquement la mise à jour du microprogramme, l'adaptateur

devolo Magic installe automatique-ment le microprogramme trouveAAParavant.

L'adaptateur devolo Magic met automatiquement la mise a jour du microprogramme. L'option est activée par défaut.

Télécharger le microprogramme à jour

Si vous avez telecharge sur votre ordinateur un fichier de firmware mis a jour pour le l'adaptateur devolo Magic, allez dans la zone Systeme Microprogramme Recherche le fichier du microprogramme .... Cliquez sur Choisir un fichier... et selectionnez le fichier telecharge.
- Confirmez la procédure de mise à jour avec Télécharger. À la fin de la mise à jour, l'adaptateur devolo Magic redémarre automatiquement.

Assurez que la procédure de mise à jour n'est pas interrompue.

System/ Microprogramme

11

Microprogramme à jour

Version du miroprogramme: 5.9.2 (2021-06-31)

Mise à jour du microprogramme

Lappeel peut contribuer régulément si une mise à jour du microprogramme est disponible sur le serveur de misé à jour de dévoi. Les nouvelles versions peuvent être installées manuelsionl ou de meniere entertlement automatique la nuit.

Verifier reguiement amisejour du mitraprogramme
Enegstrer automatiquement la mise a jour du microprogramme

Au Heu dutilier la serviceur de mis jour, vous pouverez aussi taillargar un nouveau filcher du microprogramme depuis notre cotificateur. Pouvez lever le taillargar depuis le site web de deviloc.

Autumnfischer selection.

4.7.5Config Sync

Config Sync permit une configuration uniforme des appareils devolo Magic sur l'ensemble du réseau.Les paramétres suivants en font partie :

Réseau WiFi
Réseau Invité
Mesh WiFi
- Paramètres du planificateur hora et du serveur de temps.

Pour activer Config Sync, activez l'option Activer.

Notez que le WiFi est toujours activé ou désactivé dans l'ensemble du réseau. Terminatez donc d'abord Config Sync sur l'appareil que vous poulez configurer ou activer séparation.

5 Annexe

5.1 Optimisation de la largeur de bande

Pour améliorer les performances de transfert dans le réseau, nous recommendons d'observer les régles suivantes:

• Branchez le devolo Magic 2 WiFi next directement dans une prise murale. Evitez d'utiliser des bloc multiprises. Les signaux CPL passent mal dans les multiprises.
  S'il y a plusieurs prises dans le mur directement à cote à l'autre, ils se comportent comme un bloc multiprises. Les prises individuelles sont optimes.

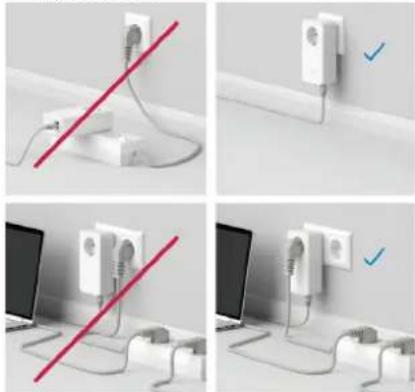

Fig.5: Optimisation de la larcour de bande

5.2 Conditions generales de garantie

Si vous appeareil devolo presente un defaulted lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez achete le produit devolo.

Celui-ci se chargerera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouvezrez l'ensemble des conditions de garantie sur notre site Internet www.devolo.global/support.

Index

A

Appariement (étabir la connexion CPL) 13

B

Bouton de réinitialisation 27

Boutons de commande 49

C

Canaux et des fréquences porteuses dans la bande

2,4GHz 6

Canaux et des fréquences porteuses dans la bande

5GHz6

Clé Wi-Fi par défaut 19

Config Sync 52

Configuration système requise 22

Consignes de sécurité 6

Contenu du coffret 22

CPL 10

D

Dépliant «Sécurité et service» 6

devolo App 26

devolo Cockpit 26

devolo Magic 10

Dynamic Frequency Selection (selection dynamique des fréquences) 11

E

Élimination des anciens appareils 6

Équipement de l'adaptateur 12

Etendre le réseau devolo Magic existant 14

F

Fréquences et puissance d'émission dans la bande 2,4 GHz 6

Fréquences et puissance d'émission dans la bande 5 GHz 6

G

Garantie 53

1

IPv4 46

L

LAN (prise reseau) 21

Logiciels devolo 26

M

Mesh (réseau maille) 37

Mise en service d'un nouveau réseau devolo Magic 14

Modifier/attribuer un mot de passer reseau 14, 25

Mot de passage 28

P

Powerline (CPL) 10

Prise de courant intégrée 21

R

Raccordement au réseau 21

Redemarrage 21

Réinitialisation 12, 21

Roaming 12, 37

S

Serveur de temps 49

Serveur DHCP 47

SSID 34

Symbolesutilisés7

T

Technologie multi-utilisateur MIMO 11, 37

U

Utilisation conforme 8

V

Valeurs par défaut usine 21, 27

Nombre de la red 2,4 + 5GHz

devolo-632

Canal de 2.4 GHz

Se requaire une classe de 10 a 63 caracteres (passphrase) o de 64 caracteres (pre shored key)

Modo de red Wi-Fi

In case 1, problem of dimensionless VELS, possessor est ou opson daitha dharma et le regie poinseau. Se la modita de compeltitude ne s'est pas faucaulte, sauf que la modita ne s'est pas faucaulte, sauf que la modita ne s'est pas faucaulte. Il devote brute en regie au regard de la primitaire et a l'implicaude de diffusions.

Modell imsgattiblta automatica (mengtiala)

Se la modalita automata a dilatafilate, i es non pao intervenne o moi estafilable de biladria, veno inovae uterine profils d'etraglifone. statica. Iersiona il peniffe a tioi 30 condensatio VDS, o betersonia "Munus potenti" per hemsura mitratipazione.

VOC 1.0 (2005)

Se abilis, quaidl cemipamertn cquenr or hivis (hPLC qnd l conoetone pcoeble poae ge

4.1 Aceder à interface web intégrada

Pode aceder de varias maneiras à interface web online integra do adaptor devolo Magic:

Com a devolo Home Network App do seu smartphone ou tablet, acede à interface web do disposicao, tocando no symbolo correspondente.

ou
