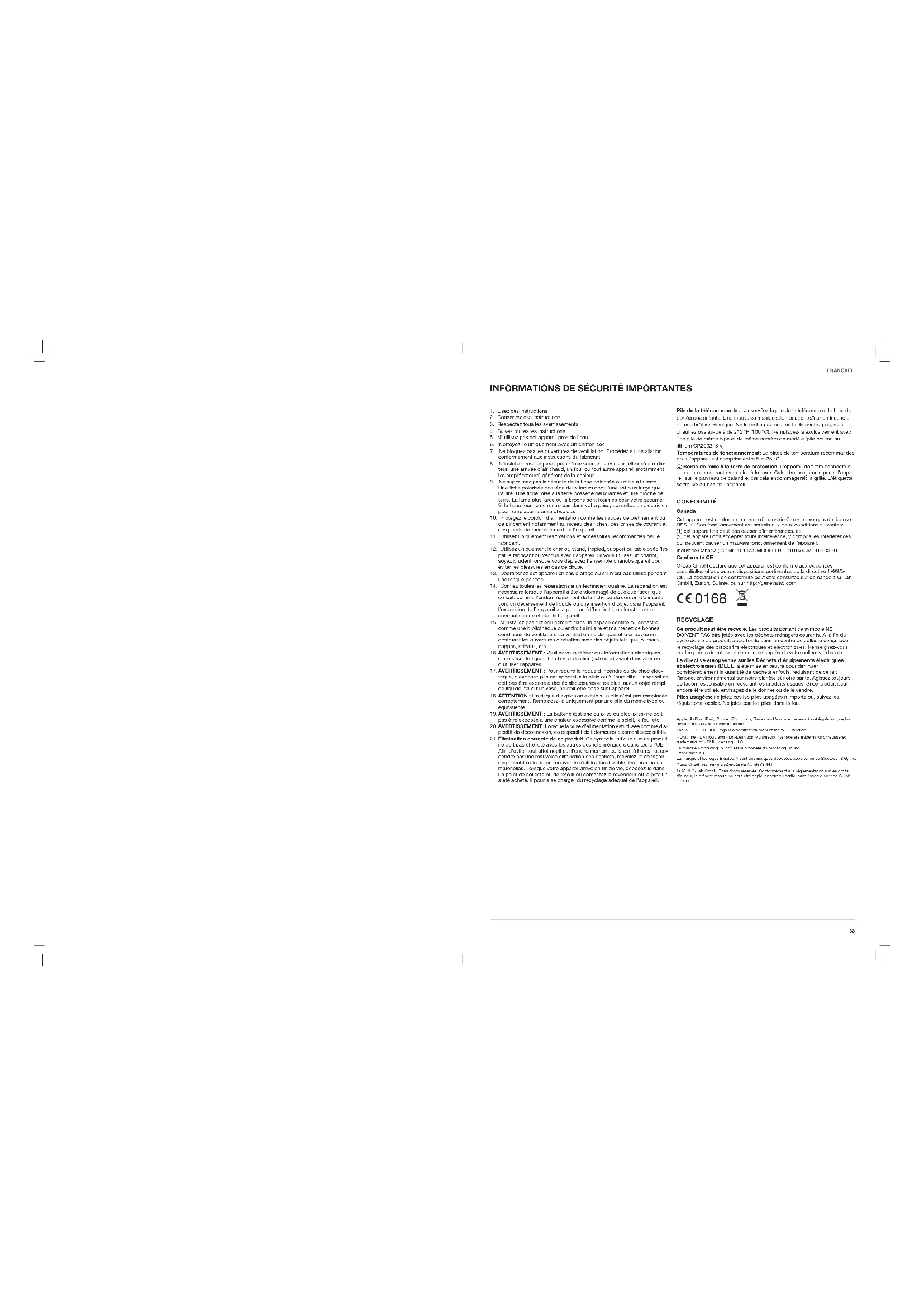

MODE D'EMPLOI Model XXL Wireless DAB+ GENEVA
3. Respectez tous les avertissements
4. Suivez toutes les instructions
5. N’utilisez pas cet appareil près de l’eau.
6. Nettoyez-le uniquement avec un chiffon sec.
7. Ne bloquez pas les ouvertures de ventillation. Procédez à l’installation
conformément aux instructions du fabricant.
8. N’installez pas l’appareil près d’une source de chaleur telle qu’un radia
teur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les amplificateurs) générant de la chaleur.
9. Ne supprimez pas la sécurité de la fiche polarisée ou mise à la terre.
Une fiche polarisée possède deux lames dont l’une est plus large que l’autre. Une fiche mise à la terre possède deux lames et une broche de terre. La lame plus large ou la broche sont fournies pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consultez un électricien pour remplacer la prise obsolète.
10. Protégez le cordon d’alimentation contre les risques de piétinement ou
de pincement notamment au niveau des fiches, des prises de courant et des points de raccordement de l’appareil.
11. Utilisez uniquement les fixations et accessoires recommandés par le
12. Utilisez uniquement le chariot, stand, trépied, support ou table spécifiés
par le fabricant ou vendus avec l’appareil. Si vous utilisez un chariot, soyez prudent lorsque vous déplacez l’ensemble chariot/appareil pour éviter les blessures en cas de chute.
13. Débranchez cet appareil en cas d’orage ou s’il n’est pas utilisé pendant
14. Confiez toutes les réparations à un technicien qualifié. La réparation est
nécessaire lorsque l’appareil a été endommagé de quelque façon que ce soit, comme l’endommagement de la fiche ou du cordon d’alimenta
tion, un déversement de liquide ou une insertion d’objet dans l’appareil, l’exposition de l’appareil à la pluie ou à l’humidité, un fonctionnement anormal ou une chute de l’appareil.
15. N’installez pas cet équipement dans un espace confiné ou encastré
comme une bibliothèque ou endroit similaire et maintenez de bonnes conditions de ventilation. La ventilation ne doit pas être entravée en obstruant les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc.
16. Veuillez vous référer aux informations électriques
et de sécurité figurant au bas du boîtier (extérieur) avant d’installer ou d’utiliser l’appareil.
17. Pour réduire le risque d’incendie ou de choc élec
trique, n’exposez pas cet appareil à la pluie ou à l’humidité. L’appareil ne doit pas être exposé à des éclaboussures et de plus, aucun objet rempli de liquide, tel qu’un vase, ne doit être posé sur l’appareil.
18. Un risque d’explosion existe si la pile n’est pas remplacée
correctement. Remplacez-la uniquement par une pile du même type ou équivalente.
19. La batterie (batterie ou piles ou bloc-piles) ne doit
pas être exposée à une chaleur excessive comme le soleil, le feu, etc.
20. Lorsque la prise d’alimentation est utilisée comme dis
positif de déconnexion, ce dispositif doit demeurer aisément accessible.
21. Ce symbole indique que ce produit
ne doit pas être jeté avec les autres déchets ménagers dans toute l’UE. Afin d’éviter tout effet nocif sur l’environnement ou la santé humaine, en
gendré par une mauvaise élimination des déchets, recyclez-le de façon responsable afin de promouvoir la réutilisation durable des ressources matérielles. Lorsque votre appareil arrive en fin de vie, déposez-le dans un point de collecte ou de retour ou contactez le revendeur où le produit a été acheté. Il pourra se charger du recyclage adéquat de l’appareil. conserv0ez la pile de la télécommande hors de portée des enfants. Une mauvaise manipulation peut entraîner un incendie ou une brûlure chimique. Ne la rechargez pas, ne la démontez pas, ne la chauffez pas au-delà de 212 ºF (100 ºC). Remplacez-la exclusivement avec une pile de même type et de même numéro de modèle (pile bouton au lithium CR2032, 3 V). La plage de température recommandée pour l’appareil est comprise entre 5 et 35 ºC. L’appareil doit être connecté à une prise de courant avec mise à la terre. Calandre : ne jamais poser l’appa- reil sur le panneau de calandre, car cela endommagerait la grille. L’étiquette se trouve au bas de l’appareil.
Cet appareil est conforme la norme d’Industrie Canada exempts de licence RSS (s). Son fonctionnement est soumis aux deux conditions suivantes: (1) cet appareil ne peut pas causer d’interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences qui peuvent causer un mauvais fonctionnement de l’appareil. Industrie Canada (IC): Nr. 10107A-MODELLBT, 10107A-MODELXLBT
G-Lab GmbH déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/ CE. La déclaration de conformité peut être consultée sur demande à G-Lab GmbH, Zurich, Suisse, ou sur http://genevalab.com.
Les produits portant ce symbole NE DOIVENT PAS être jetés avec les déchets ménagers courants. A la fin du cycle de vie du produit, apportez-le dans un centre de collecte conçu pour le recyclage des dispositifs électriques et électroniques. Renseignez-vous sur les points de retour et de collecte auprès de votre collectivité locale
a été mise en œuvre pour diminuer considérablement la quantité de déchets enfouis, réduisant de ce fait l’impact environnemental sur notre planète et notre santé. Agissez toujours de façon responsable en recyclant les produits usagés. Si ce produit peut encore être utilisé, envisagez de le donner ou de le vendre. ne jetez pas les piles usagées n’importe où, suivez les régulations locales. Ne jetez pas les piles dans le feu. Apple, AirPlay, iPad, iPhone, iPod touch, iTunes and Mac are trademarks of Apple Inc., regis-tered in the U.S. and other countries.The Wi-Fi CERTIFIED Logo is a certification mark of the Wi-Fi Alliance.HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing, LLC.La marque EmbracingSound est la propriété d’Embracing Sound Experience AB.La marque et les logos Bluetooth sont des marques déposées appartement à Bluetooth SIG, Inc. Geneva est une marque déposée de G-Lab GmbH.© 2013 G-Lab GmbH. Tous droits réservés. Conformément à la réglementation sur les droits d’auteur, le présent manuel ne peut être copié, en tout ou partie, sans l’accord écrit de G-Lab GmbH.35
Le Model XXL contient les fonctions intégrées suivantes :
- Radio DAB/DAB+ ( fonctionne uniquement dans les pays ayant le service DAB )
- DLNA Vous pouvez brancher le téléviseur, le lecteur DVD et la console de jeu en utilisant les connecteurs suivants :
- 2 entrées HDMI, 1 sortie HDMI
- Support pour HDMI ARC
- 2 entrées audio analogiques ( connecteurs RCA )
- 2 entrées audio numériques ( coaxiale, optique )
Le Model XXL possède une antenne filaire blindée. Sur le panneau arrière, visser l'antenne filaire dans la prise d'antenne (1).
Sur le panneau arrière, branchez le câble d'alimentation au connecteur d'alimentation CA (2), puis à une prise murale.
Retirez le protecteur de batterie du compartiment de la batterie de la télécommande.
- Placez le téléviseur au-dessus du Model XXL.
- Le compartiment de droite dispose d'un espace pour un lecteur DVD, une console de jeux, un lecteur Blu-ray, un terminal numérique et tout autre périphérique vidéo.
- Branchez tous les fils d'alimentation à une prise multiple CA.
Si vous placez un lecteur DVD, une console de jeu ou un terminal numérique dans le compartiment de droite du Model XXL, utilisez les deux rallonges IR qui se trouvent à l'intérieur du compartiment. Les rallonges IR amplifient le signal de la télécommande à infra-rouge ( IR ), de sorte que les composants situés derrière la grille frontale fermée peuvent toujours être commandés. Assurez-vous que les rallonges IR soient placées en face des fenêtres de réception IR des composants. Utilisez le ruban adhésif fixé sur la face inférieure de la rallonge IR. Fenêtre du récepteur IR Relais IR
Appuyez sur le bouton d'alimentation sur la télécommande , ou sur le bouton d'alimentation au-dessus de l'écran3736
Le bouton de la télécommande permet de basculer entre la radio FM et DAB.
Sélectionnez une station FM en utilisant les touches
Maintenez enfoncé le bouton pendant une seconde pour basculer entre le mode mono et le mode stéréo. Une fois le mode modifié, toutes les stations sont toujours dans le même mode jusqu'à ce que le mode soit de nouveau changé en mode manuel.
En mode FM, appuyez sur les touches de préréglage FM ( P, R, E, S, E ou T ) pour sélectionner une station de radio préalablement mémorisée. Il existe six préréglages pour la FM, et six préréglages pour la DAB. Les préréglages FM ne fonctionnent qu'en mode FM.
Maintenez un des boutons de préréglage pendant une seconde, jusqu'à ce que l'écran affiche une confirmation.
Le bouton de la télécommande permet de basculer entre la radio FM et DAB.
DAB/DAB+ ( parfois dénommé Diffusion audio numérique ) n'est dis- ponible que dans certains pays ( Royaume-Uni, Allemagne, Suisse, Nor- vège, Hong Kong, etc. ). Le Model XXL est compatible avec DAB et DAB+.
sur la télécommande pour changer les stations de radio.
Les six préréglages DAB fonctionnent exactement de la même manière que les préréglages FM. Les préréglages DAB ne fonctionnent que lorsque DAB a été sélectionné.
1. Appuyez sur le bouton
de la télécommande pour sélectionner DAB.
2. Maintenez le bouton
de la télécommande appuyé jusqu'à ce que l'écran affiche « Scan ».
3. Une fois que toutes les stations disponibles ont été trouvées,
vous pouvez parcourir la liste des stations de radio en utilisant les touches et .
Initialement, le Model XXL n'a aucune station DAB mémorisées. Appuyez sur la fonction « Scan » pour trouver les stations disponibles dans votre région. Les stations sont mémorisées automatiquement. Utilisez à nouveau la fonction « Scan » après avoir déplacé le Model XXL vers un nouvel emplacement avec différentes stations de radio, ou lorsque vous déplacez le Model XXL dans une pièce avec une réception radio différente.
Ouvrez la grille avant pour accéder aux commandes suivantes : Écran Bouton de configuration Wi-Fi Bouton On / OFF Rétablir les paramètres d'usine par défaut ( maintenir appuyé pendant 10 sec. )
Bouton du volume Basculer entre les différentes sources audio : FM, DAB, AirPlay, Bluetooth, etc. Bouton de réglage sélectionnez l'une des trois configurations de réseau Wi-Fi
La sortie HDMI peut également être une entrée pour l'audio, si votre téléviseur est compatible avec HDMI ARC. Appuyez sur le bouton TV sur la télécommande pour entendre le son du téléviseur.
Appuyez sur les boutons DVD et GAME pour sélectionner les entrées HDMI connectés 1 et 2 respectivement. La vidéo des deux entrées HDMI est transmise à la sortie HDMI, et le son est diffusé sur le Model XXL.
Si votre téléviseur est compatible avec CEC, et que le Model XXL est connecté via HDMI à votre téléviseur, vous bénéficiez des possibilités suivantes :
- pour sélectionner la source HDMI du Model XXL et modifier le volume du Model XXL. Vous devez probablement activer d'abord CEC sur votre téléviseur. CEC est également appelé Anynet+ ( Samsung ), Bravia synch/link ( Sony ), Kuro Link ( Pioneer ), CE / Regza Link ( Toshiba ), Viera Link ( Panasonic ), EasyLink ( Philips ). Il est impossible d'allumer et d'éteindre le Model XXL via HDMI CEC ( en utilisant la télécommande du téléviseur ).
Les téléphones portables, les tablettes et les ordinateurs avec Bluetooth peuvent se connecter au Model XXL et lire de la musique via la connexion sans fil. Le téléphone portable, la tablette ou l'ordinateur doit prendre en charge le Bluetooth A2DP.
1. Appuyez sur le bouton
jusqu'à ce que l'écran affiche « Blue ». Attendez 20 secondes jusqu'à ce que l'écran affiche un « P » clignotant.
2. Sélectionnez la section « Réglages » sur votre iPhone. Sélectionnez
« Général / Bluetooth ». Activez la fonction Bluetooth. Les nouveaux appareils Bluetooth sont trouvés automatiquement.
3. Après quelques secondes « GENEVA XXL ( non couplé ) » s'affiche.
4. Sélectionnez « GENEVA XXL ». Le téléphone établit alors la
connexion ( « couplage » ) avec le Model XXL.
5. Vous pouvez maintenant lire de la musique sur un iPhone / iPad /
iPod touch et l'écouter sur le Model XXL.
La plupart des smartphones se connectent automatiquement au Model XXL après le réglage initiale ( « couplage »). Appuyez sur le bouton de la télécom mande. Lorsque le Model XXL se connecte ; L'écran affiche « C » pendant quelques secondes. Lors de la lecture de musique sur un téléphone mobile, le Model XXL se connecte automatiquement après quelques secondes.
Recherche de périphériques précédemment couplés. Connexion réussie. Couplage. Si le Model XXL ne réussit pas à se connecter dans les 20 secondes, il se met en mode de couplage pendant 2 minutes. Aucune connexion n'est active.
Rendez-vous sur le site www.genevalab.com et sélectionnez « Support ».

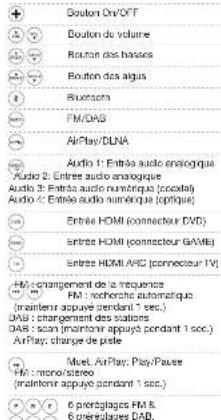

Bouton On / OFF Bouton du volume Bouton des basses Bouton des aigus Bluetooth FM / DAB AirPlay / DLNA Audio 1: Entrée audio analogique Audio 2: Entrée audio analogique Audio 3: Entrée audio numérique ( coaxial ) Audio 4: Entrée audio numérique ( optique ) Entrée HDMI ( connecteur DVD ) Entrée HDMI ( connecteur GAME ) Entrée HDMI ARC ( connecteur TV ) FM : changement de la fréquence FM : recherche automatique ( maintenir appuyé pendant 1 sec. ) DAB : changement des stations DAB : scan ( maintenir appuyé pendant 1 sec. ) AirPlay: change de piste Muet, AirPlay: Play / Pause FM : mono / stéréo ( maintenir appuyé pendant 1 sec. ) 6 préréglages FM & 6 préréglages DAB. du Wi-Fi3938

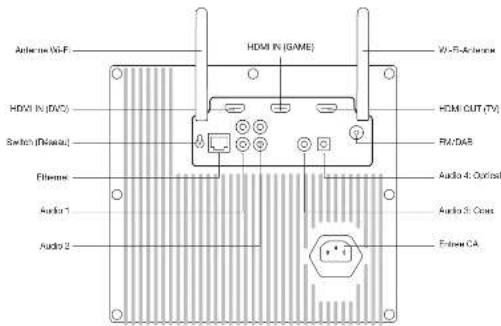

Il existe quatre entrées sur le panneau arrière pour les sources audio externes tels que TV, lecteurs CD et lecteurs MP3. Appuyez sur le bouton jusqu’à ce que l’entrée désirée s’affiche sur l’écran.
HDMI IN ( DVD ): Entrée HDMI HDMI IN ( GAME ): Entrée HDMI HDMI OUT / HDMI ARC ( TV ) Ce connecteur possède deux fonctions :
à partir de l’une des deux entrées HDMI )
2. Entrée audio d’un téléviseur équipé d’un
connecteur HDMI ARC. Sélectionnez « Network » Choisissez entre Wi-Fi et Ethernet. « Wi-Fi uniquement » : seul le Wi-Fi est utilisé, Ethernet est ignoré. « Ethernet uniquement » : seul Ethernet est utilisé, le Wi-Fi est désactivé. Ethernet et Wi-Fi NE fonctionnent en même temps. Après avoir appuyé sur l’interrupteur, le Model XXL redémarre son sous-système de mise en réseau. Ce processus peut prendre jusqu’à 30 secondes.
Ethernet Ethernet input ( 10 / 100BASE-T ) Audio 1 Entrée audio analogique ( stéréo ), connecteurs RCA Audio 2 Entrée audio analogique ( stéréo ), connecteurs RCA Audio 3 Entrée audio numérique ( stéréo ), coaxiale / SPDIF, Connecteur RCA Audio 4 Entrée audio numérique ( stéréo ), optique, Connecteur TOSLINK Entrée d’alimen- tation AC
/ 60 Hz FM / DAB Entrée pour l’antenne FM / DAB externe. Connecteur F-Type. Antennes Wi-Fi Deux antennes Wi-Fi externes. Pour obtenir une meilleure réception, orientez des deux antennes comme indiqué sur la figure ci-dessus.
Air Le bouton AirPlay de la télécommande permet de basculer entre AirPlay et DLNA.
AirPlay vous permet sans fil de déchiffrer tous les contenus présents sur votre iPhone, iPad, iPod touch, Mac
OS X ou ordinateurs Windows sur le Model XXL et d'autres haut-parleurs AirPlay. Une fois qu'un utilisateur commence à lire de la musique sur iTunes ou un appareil iOS, le mpodèle XXL passe automatiquement à AirPlay. Avant de pouvoir utiliser la fonction AirPlay, vous devez connecter le Model XXL à votre réseau. voir le chapitre « Conguration du réseau ».
2. Attendez que le Model XXL se connecte au réseau. « AirPlay »
arrête de clignoter sur l'écran.
3. Ouvrez iTunes sur votre ordinateur Mac© ou Windows.
4. Cliquez sur l'icône AirPlay et sélectionnez « Geneva Model XXL ».
Toute la musique lue sur iTunes est maintenant diffusée par le Model XXL grâce le réseau.
AirPlay fonctionne avec les iPhone, iPad et iPod touch avec iOS 4.3.3 ou ultérieur, Mac avec OS X Mountain Lion, Mac et PC avec iTunes
10.2.2 ou ultérieur.
1. Sélectionnez l'application « Musique ».
2. Sélectionnez l'icône AirPlay,
3. Sélectionnez « Geneva Model XXL ».
Toute la musique qui est lue est maintenant diffusée par le Model XXL grâce au réseau.
Pour synchroniser la commande de volume d'iTunes et le Model XXL, ouvrez Préférences, ouvrez « Dispositifs » et activez l'option « Autoriser les commandes audio d'iTunes à partir de périphériques distants ». ! AVERTISSEMENT D'UNE MUSIQUE FORTE SOUDAINE : ! Mettre le bouton du volume sur iTunes ou un iPhone à son maximum changera le volume sur le Model XXL sur un volume de 100. Vous pouvez également écouter de la musique à partir d'autres applications présentes sur votre l'iPhone, telle que la radio via Internet, Spotify, etc. Dans la plupart des applications d'un iPhone, l'icône AirPlay apparaît automatiquement si vous êtes connecté à un haut-parleur AirPlay. L'exemple suivant montre l'icône AirPlay dans l'application Radio via Internet « vTuner ».
Le bouton AirPlay de la télécommande permet de basculer entre AirPlay et DLNA.
DLNA est un standard pour le streaming audio vers un haut-parleur compatible avec DLNA dans un réseau domestique. DLNA prend également en charge le streaming vidéo, mais ce n'est pas supporté par le Model XXL.
Nous vous recommandons d'utiliser iTunes ( avec AirPlay ) lorsque vous écoutez de la musique en streaming à partir de votre ordinateur ( Mac OS X ou Windows ).
1. Démarrez l'application de musique intégrée dans les smartphones
2. Parcourez le réseau pour trouver les périphériques compatibles
avec la DLNA et sélectionnez le Model XXL.
3. Lecture automatique de la musique sur le Model XXL.
Le Model XXL vérifie périodiquement les mises à jour logicielles via l'Internet. Le logiciel du Model XXL sera mis à jour automatiquement lorsque de nouvelles versions sont disponibles. La mise à jour automatique du logiciel est déclenchée toutes les quatre semaines lorsque le Model XXL est éteint. Si une mise à jour logicielle est automatiquement lancée, l'écran affiche « Mise à jour logicielle ». Lors de la mise à jour logicielle, ne pas retirer le cordon secteur du Model XXL. Cela peut laisser le Model XXL sans logiciel, et la procédure manuelle complexe de mise à jour du logiciel devra être effectuée. La procédure manuelle de mise à jour du logiciel est décrite dans la section « Support » du site Internet genevalab.com. Wi-Fi-Antenne HDMI OUT ( TV ) FM / DAB Audio 4: Optical Audio 3: Coax Entrée CA Antenne Wi-Fi HDMI IN ( DVD ) Switch ( Réseau ) Ethernet Audio 1 Audio 2

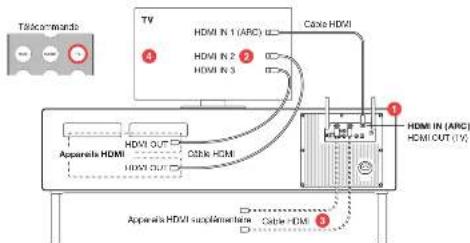

Il existe deux façons de connecter votre téléviseur au Model XXL. Selon les capacités de votre téléviseur, vous pouvez utiliser le réglage TV cidessous ou l'un des réglages TV alternatifs sur les pages suivantes. Si votre TV ne dispose pas d'un connecteur HDMI ARC, rendez-vous au chapitre « Réglage TV Alternatif 1 » ou « Réglage TV alternatif 2 »
Appareils HDMI supplémentaire
1. Branchez le connecteur HDMI ARC sur le téléviseur au connecteur
HDMI IN ( ARC ) sur le Model XXL.
2. Connectez vos périphériques HDMI ( lecteur DVD, lecteur Blu-ray,
jeux, télévision par câble, satellite ) sur les entrées HDMI de votre téléviseur.
3. Si votre téléviseur ne possède pas suffisamment d'entrées HDMI,
connecter des périphériques HDMI supplémentaires sur les entrées DVD et GAME sur le Model XXL.
4. Activer CEC* dans le menu de réglage de votre téléviseur. Vous
devrez surement sélectionner « haut-parleurs externes » dans le menu de réglage du téléviseur. *CEC est aussi appelé Anynet+ ( Samsung ), Bravia synch / link ( Sony ), Kuro Link ( Pioneer ), CE / Regza Link ( Toshiba ), Viera Link ( Panasonic ), EasyLink ( Philips ).
Si votre téléviseur est compatible avec le CEC, vous pouvez utiliser la télécommande de votre TV à la place de la télécommande du Model XXL pour la plupart des opérations:
- Allumez et éteignez le Model XXL.
- allumez et éteignez le téléviseur et tous les appareils HDMI.
- modifier le volume du Model XXL.
- sélectionnez la source HDMI ( sources HDMI connectées à votre téléviseur et aux entrées HDMI DVD/GAME connectées au Model XXL ). Il est impossible d'allumer et d'éteindre le Model XXL avec la télécommande du téléviseur.
Votre téléviseur est équipé de sorties audio analogiques et/ou numériques mais pas de connecteur HDMI ARC.
- l'utiliser pour sélectionner l'entrée audio de votre choix avec
- l'utiliser pour changer le volume.
1. Branchez un câble de fibre optique à partir de la TV ( petit
connecteur carré avec une lumière rouge interne ) sur le Model XXL ( connecteur “Audio 4” ).
2. Sélectionnez «haut-parleurs externes» dans le menu de
configuration du téléviseur.
1. Branchez un câble audio depuis le téléviseur ( simple, connecteur
RCA jaune ) sur le Model XXL ( connecteur “Audio 4” ). Le câble audio est équipé de connecteurs RCA simples des deux côtés.
2. Sélectionnez « haut-parleurs externes » dans le menu de
configuration du téléviseur.
Si le téléviseur est doté de sorties audio analogiques et numériques, l'audio numérique est alors recommandée, car elle offre une meilleure qualité audio.
1. Branchez un câble audio depuis le téléviseur ( connecteurs dual
rouge & blanc RCA ou connecteur 3,5 mm ) sur le Model XXL ( connecteur “Audio 1” ). Le câble audio possède soit un connecteur 3,5 mm et un connecteur dual-RCA, soit deux connecteurs dual-RCA des deux côtés.
2. Sélectionnez « haut-parleurs externes » dans le menu de
configuration du téléviseur.
Branchez le lecteur DVD, la console de jeux, le terminal numérique, le récepteur satellite et d'autres appareils sur votre téléviseur avec un câble HDMI ou tout autre type de câble ( DVI, vidéo analogique ).
Utilisez la télécommande du téléviseur pour sélectionner la source d'entrée ( lecteur DVD, console de jeu, etc. )4342

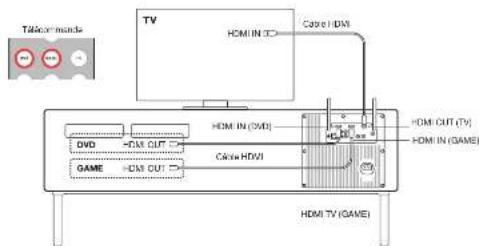

Le téléviseur ne dispose pas d'un connecteur HDMI ARC et vous voulez utiliser la télécommande du Model XXL pour sélectionner la source vidéo avec les boutons DVD et GAME. Si votre téléviseur est compatible avec le CEC, cette configuration vous permet de contrôler le volume du Model XXL et de modifier les sources d'entrée HDMI à l'aide de la télécommande du téléviseur. Limites : Toutes les sources vidéo doivent être connectés au Model XXL, une source vidéo connectée directement au téléviseur n'aura pas de sortie audio sur le Model XXL. Télécommande Câble HDMI Câble HDMI HDMI OUT HDMI OUT ( TV ) HDMI OUT
1. Branchez un lecteur DVD ou un lecteur Blu-ray avec un câble HDMI
au connecteur HDMI « DVD » sur le Model XXL.
2. Connectez une console de jeu, un terminal numérique ou un
récepteur satellite au connecteur HDMI “GAME” HDMI sur le Model XXL avec un câble HDMI.
3. Branchez le Model XXL ( connecteur HDMI “TV” ) sur lé téléviseur
( connectuer « HDMI IN» ) avec un câble HDMI.
4. Dans le menu de configuration de TV du téléviseur, éteindre
les haut-parleurs du téléviseur en sélectionnant « haut-parleurs externes ».
Appuyez sur les touches ou de la télécommande du Model XXL pour sélectionner les entrées HDMI.
- utilisez-la pour sélectionner les sources HDMI sur le Model XXL.
- utilisez-la pour changer le volume du Model XXL.
Lire de la musique sans fil avec AirPlay ou la DLNA nécessite que le Model XXL doit être connecté à un réseau local via Ethernet ou Wi-Fi. Les pages suivantes décrivent les différentes méthodes de configuration du Model XXL afin qu'il puisse accéder au réseau. Le Model XXL prend en charge les connexions de réseau filaire ( Ethernet ) et sans fil ( Wi-Fi ).
Un câble Ethernet est disponible pour le Model XXL.
RÉGLAGE WI-FI AVEC WPS
e point d’accès Wi-Fi (routeur sans fil) dispose d’un bouton WPS pour la configuration simple du réseau. RÉGLAGE DU WI-FI AVEC LE MODEL
POINT D’ACCÈS TEMPORAIRE DU WI-FI Les points d’accès Wi-Fi (routeur sans fil) n’ont pas de bouton WPS, cette méthode fonctionne avec tous les points d’accès Wi-Fi. Les méthodes de configuration supplémentaires telles que des adresses IP statiques et Auto-IP sont décrits dans la section Support du site Internet genevalab.com.
1. Appuyez sur le bouton de la télécommande
bouton de la télécommande pendant quelques secondes.
bouton pour afficher les éléments suivants : la version du logiciel, l'adresse IP, le type IP ( DHCP / statique ), l'état de la connexion réseau et le nom du réseau Wi-Fi.
Voir la section du réseau dans le chapitre « Diagnostic des pannes ».
1. Branchez le câble Ethernet entre le routeur et le panneau arrière du
2. Réglez le commutateur “Réseau” présent sur le panneau arrière sur
“Ethernet”. La fonction Wi-Fi est maintenant désactivée.
3. Allumez le Model XXL.
4. Appuyer sur le bouton
de la télécommande. Attendez que l'écran affiche « Connected ». Maintenant vous êtes prêt à lire de la musique via AirPlay ou DLNA.4544
WPS ( Wi-Fi Protected Setup ) est un moyen simple de connecter un nouveau périphérique à un réseau Wi-Fi. WPS est une caractéristique commune sur les points d'accès Wi-Fi récents ( routeurs sans fil ). Appuyez sur le bouton “Réglage du Wi-Fi” sur le Model XXL et le bouton « WPS » sur le point d'accès Wi-Fi : sous une minute, le Model XXL se connectera automatiquement au réseau Wi-Fi.
1. Réglez le commutateur « Réseau » présent sur le panneau arrière
sur « Wi-Fi uniquement ».
2. Allumez le Model XXL.
3. Appuyer sur le bouton « AirPlay » de la télécommande.
4. Abaissez la grille avant.
5. Appuyez sur le bouton « Réglage Wi-Fi » sous l'écran. L'écran
affichera « WPS ». Appuyer sur le bouton d'alimentation au-dessus de l'écran annule le processus de réglage.
6. Sur le point d'accès Wi-Fi ( routeur sans fil ), appuyez sur le bouton
WPS. La lumière sur le bouton se met à clignoter. Si rien ne se produit, vous devez maintenir le bouton enfoncé pendant quelques secondes, le Model XXL et le point d'accès Wi-Fi commencent maintenant à se connecter les uns à l'autre.
7. Attendez que l'écran du Model XXL indique « Connected to XXX » —
où XXX est le nom du réseau Wi-Fi connecté. Maintenant vous êtes prêt à lire de la musique via AirPlay ou DLNA.
1. Réglez le commutateur « Réseau » présent sur le panneau arrière
sur « Wi-Fi uniquement ».
2. Allumez le Model XXL.
3. Appuyez sur « AirPlay » sur la télécommande, puis attendez
4. Abaissez la grille avant.
5. Appuyez deux fois sur le bouton « Réglages Wi-Fi » présent
sous l'écran ; l'écran affichera « WIFI AP ». ( Appuyer sur le bouton d'alimentation au-dessus de l'écran annule le processus de réglage ).
6. Connectez au réseau Wi-Fi, en fonction de votre appareil et
système d'exploitation :
8. Entrez http://192.168.1.1 pour accéder à la page de réglage du
réseau pour le Model XXL.
9. Sélectionnez votre réseau Wi-Fi ( SSID ).
10. Entrez le mot de passe, si nécessaire.
11. Appuyez sur « Appliquer ». La page Internet n'est désormais
12. Attendez que l'écran du Model XXL indique « Connected to XXX »
— où XXX est le nom du réseau Wi-Fi connecté.
13. Maintenant vous êtes prêt à lire de la musique via AirPlay ou DLNA.
6.1. Cliquez sur « Réglages », puis sur « Wi-Fi ». 6.2. Assurez-vous que Wi-Fi soit activé. 6.3. Sélectionnez le réseau « GENEVA_XXL... ». Ce réseau Wi-Fi temporaire créé par le modèle XL n'a pas besoin de mot de passe. 6.4. Cliquez sur « Rejoindre ».
6.1. Ouvrez les « Paramètres », puis passez à « Réseaux sans fil & réseaux », « Wi-Fi ». 6.2. Assurez-vous que Wi-Fi soit activé. 6.3. Sélectionnez le réseau « GENEVA_XXL... ». Ce réseau Wi-Fi temporaire créé par le modèle XL n'a pas besoin de mot de passe.
6.1. Allez dans le panneau de contrôle, puis sélectionnez « Réseau ». 6.2. Choisissez « Gérer les réseaux sans fil ». 6.3. Sélectionnez le réseau « GENEVA_XXL... ». Ce réseau Wi-Fi temporaire créé par le modèle XL n'a pas besoin de mot de passe. 6.4. Cliquez sur « OK ».
6.1. Allez dans le panneau de contrôle, puis sélectionnez « Réseau et Internet ». 6.2. Sélectionnez « Connexion à un réseau ». 6.3. Sélectionnez le réseau « GENEVA_XXL... ». Ce réseau Wi-Fi temporaire créé par le modèle XL n'a pas besoin de mot de passe. 6.4. Cliquez sur « Connecter ».
6.1. Allez dans les Préférences Système, puis dans « Réseau ». 6.2. Sur la gauche, sélectionnez le réseau Wi-Fi. Assurez-vous que Wi-Fi soit activé. 6.3. Sélectionnez le réseau « GENEVA_XXL... » dans le menu « Nom du réseau ». Ce réseau Wi-Fi temporaire créé par le Model XXL n'a pas besoin de mot de passe. 6.4. Cliquez sur « Appliquer ».
1. Appuyez sur le bouton
de la télécommande pendant 5 secondes.
3. Appuyez sur le bouton
pour afficher les éléments suivants : la version du logiciel, l'adresse IP, le type IP ( DHCP / statique ), l'état de connexion du réseau et le nom du réseau Wi-Fi.
Trois méthodes différentes de réglage du Wi-Fi peuvent être sélectionnées en appuyant plusieurs fois sur le bouton. Après avoir sélectionné une méthode de réglage, le processus démarre automatiquement après 5 secondes. Appuyer sur le bouton d'alimentation au-dessus de l'écran annule le processus de réglage.
WPS-Bouton Point d’accès Wi-Fi temporaire Attendez 5 secondes
- Répétez la procédure.
- Vérifiez que l'interrupteur « Réseau » sur le panneau arrière est réglé sur « Ethernet uniquement ».
- Vérifiez les connexions du câble, débranchez et rebranchez le câble Ethernet.
- Vérifiez que les voyants vert et jaune à côté du connecteur Ethernet du Model XXL clignotent. S'il n'y a pas de lumière, le câble Ethernet n'est pas connecté au réseau.
- Assurez-vous que le DHCP ( adresse IP dynamique ) soit activé sur le routeur. Le DHCP est un protocole permettant d'attribuer des adresses IP dans un réseau local. Le DHCP est la configura- tion la plus courante sur les modems, les routeurs ou les points d'accès Wi-Fi.
- Répétez la procédure.
- Vérifiez que l'interrupteur « Réseau » sur le panneau arrière est réglé sur « Wi-Fi uniquement ». Les réseaux Ethernet et Wi-Fi NE fonctionnent PAS en même temps sur le Model XXL. Après avoir appuyé sur l'interrupteur, le Model XXL redémarre son sous- système de mise en réseau. Ce processus peut prendre jusqu'à 30 secondes.
- Notez que le Model XXL prend uniquement en charge la méthode WPS à « bouton-poussoir ». La méthode « PIN » WPS n'est pas supporté.
- Mettre à niveau le logiciel sur votre point d'accès sans fil.
- Essayez une méthode de configuration du réseau différente.
Dans ce réglage, le Model XXL devient un point d’accès Wi-Fi temporaire sans mot de passe. Connectez au Model XXL et utiliser un navigateur Internet pour accéder à la page web « Configuration du réseau » pour le Model XXL. Entrez le nom du réseau Wi-Fi ( SSID ) et le mot de passe sur la page Web.
- Répétez la procédure.
- Vérifiez que l'interrupteur « Réseau » sur le panneau arrière est réglé sur « Wi-Fi uniquement ». Les réseaux Ethernet et Wi-Fi NE fonctionnent PAS en même temps sur le Model XXL. Après avoir appuyé sur l'interrupteur, le Model XXL redémarre son sous-sys- tème de mise en réseau. Ce processus peut prendre jusqu'à 30 secondes.
- Vérifiez que la connexion Wi-Fi est activé sur votre ordinateur ou votre smartphone.
- Vérifiez que vous avez entré l'adresse IP correcte dans le navigateur Internet : http://192.168.1.1
- Si l'écran affiche « AIRPLAY » clignotant sans un message de réussite, cela signifie que le Model XXL n'était pas en mesure de se connecter au réseau Wi-Fi : un mauvais mot de passe a sûrement été inséré. Répétez la procédure.
- Essayez une méthode de configuration du réseau différente.
1. Allumez le Model XXL et attendez au moins 30 secondes.
2. Maintenez le bouton d'alimentation au-dessus de l'écran
appuyé pendant 10 secondes : tous les paramètres réseau seront réinitialisés.
Si le produit est endommagé et a besoin de réparations, veuillez contacter votre revendeur. Visitez www.genevalab.com pour trouver un revendeur dans votre région.
Voir les conditions spécifiques à votre pays sur www.genevalab.com.
Si vous ne pouvez pas trouver de réponse dans cette section, allez sur le site genevalab.com et sélectionnez « Support » pour plus d'informations.
Débranchez le Model XXL de la prise murale avant de procéder au net- toyage. Nettoyez uniquement avec un chiffon sec. Pour éviter de rayer la surface, nous vous recommandons d'utiliser le chiffon de nettoyage inclus dans le sac d'accessoires. Ne pas utiliser d'alcool ou d'autres solvants liquides pour nettoyer la surface du boîtier, car cela peut en- dommager la laque et également provoquer des pannes électriques et des incendies si elle pénètre dans le châssis électronique !
La fonction d'économie d'énergie éteint automatiquement le Model XXL après 15 minutes s'il n'existe aucune connexion Bluetooth active ou si aucune signal n'est présent sur les entrées Audio 1 – 4.
1. Poussez le petit levier dans le sens de la èche avec votre doigt
ou d'un petit tournevis.
2. Tout en tenant le petit levier, faites glisser le compartiment de
3. Remplacez la batterie ( pile au lithium 3 V, CR2032 3 V ). batterie est
insérée en respectant la polarité ( côté + tourné vers le bas ).
Aucune station n'a été mémorisée. Lancer un scan en maintenant la touche
Il est possible de stocker jusqu'à huit appareils Bluetooth. Pour effacer la mémoire, suivez les étapes suivantes :
1. Allumez le Model XXL et sélectionnez le Bluetooth avec la
2. 5 secondes après être entrée dans le mode Bluetooth, maintenez
de la télécommande jusqu'à ce que « Reset Bluetooth » s'affiche.
3. Couplez à nouveau votre téléphone portable ( consultez le Guide de
Si le téléphone vous demande un code PIN, entrez « 0000 » ( quatre zéros ).
Une connexion à Internet N'est PAS nécessaire pour écouter de la musique avec AirPlay ou DLNA.
L'icône AirPlay dans iTunes ou iPhone apparaît seulement si un haut- parleur AirPlay a été trouvé dans votre réseau Ethernet ou Wi-Fi local. Assurez-vous que le Model XXL est correctement connecté à votre réseau ; cherchez le message « Connecté avec succès à XXX » sur l'écran, où XXX est le nom de votre réseau.
Assurez-vous que vous êtes connecté au réseau. Si le Model XXL ne l'affiche toujours pas, effectuer une réinitialisation d'usine par défaut, et effectuez une nouvelle configuration du réseau.
Le Model XXL intègre deux entrées HDMI et 1 sortie HDMI émet- teur-récepteur avec le soutien de :
- Tous les formats HDTV jusqu'à 1 080p couleur profonde de 12 bits
- Tous les formats obligatoires de TV 3D
- Audio PCM. Audio Compressé ( AC-3, DTS ) n'est pas supporté.
Maintenir le bouton appuyé pendant 5 secondes en mode DVD ou GAME, désactive / active la fonctionnalité CEC.
S'il existe des problèmes de compatibilité CEC entre les appareils HDMI connectés et le Model XXL, une solution simple consiste à dés- activer la fonction CEC sur le model XXL.
Ne jamais brancher les deux sorties SPDIF / optique et un connecteur HDMI du téléviseur au Model XXL en même temps. Le téléviseur pour- rait basculer automatiquement entre les sources et il sera impossible de sélectionner correctement un canal d'entrée HDMI.
- Ajustez le retard audio dans le menu de réglage du lecteur DVD ou du téléviseur.
- Changer les réglages du téléviseur pour que l'audio provient de la TV via le port HDMI ARC ( réglage TV standard ) ou via une sortie audio ( réglage TV alternatif 1 )
ARC signifie « Audio Return Channel ». Le connecteur HDMI ARC du téléviseur est un connecteur bidirectionnel à deux fonctions :
1. Entrée HDMI Normale.
2. Sortie audio du téléviseur. Le connecteur HDMI ARC envoie un
signal audio du téléviseur vers le Model XXL ( sélectionnez le bouton « TV » de la télécommande du Model XXL ).
Le Model XXL répond à des normes environnementales très strictes applicables dans l'UE, aux USA et au Canada. Ces normes exigent que le Model XXL pour respect de faibles consommations d'énergie en mode veille inférieure à 0,5 Watt.49
