Type de produit	Panneau solaire photovoltaïque
Marque	Mestic
Modèle	MSFL150
Catégorie	Panneau solaire
Capacité maximale (Pmax)	150 W
Tension à puissance max (Vmpp)	19,5 V
Courant à puissance max (Impp)	7,69 A
Tension en circuit ouvert (Voc)	23,4 V
Courant de court-circuit (Isc)	8,37 A
Type de cellules	PERC monocristallin
Connectique	Câbles MC4
Boîte de jonction	Intégrée
Utilisation recommandée	Recharge de batteries via régulateur de charge
Méthode d'installation	Fixation par trous ou collage (colle UV)
Connexion multiple 12 V	Parallèle
Connexion multiple 24 V	Série
Entretien	Nettoyage à l'eau et détergent doux (50%)
Précautions	Ne pas marcher, ne pas démonter, outils isolés
Recyclage	Conforme directive DEEE (2012/19/EU)
Certifications	CE (EMC et basse tension)
Accessoires inclus	Câbles MC4

FOIRE AUX QUESTIONS - MSFL150 Mestic

Comment installer le panneau solaire MSFL150 ?

Fixez le panneau par les trous prévus sur les bords ou collez-le avec un produit d'étanchéité résistant aux UV. Assurez-vous que la surface est propre et que le panneau est orienté vers le soleil sans ombre.

Puis-je connecter plusieurs panneaux MSFL150 ensemble ?

Oui, pour un système 12 V, connectez les panneaux en parallèle ( + à +, - à -). Pour un système 24 V, connectez-les en série ( + d'un panneau au - du suivant).

Quel régulateur de charge dois-je utiliser avec ce panneau ?

Utilisez un régulateur de charge adapté à la puissance du panneau (150 W) et à la tension de votre batterie (12 V ou 24 V). Suivez les instructions du régulateur.

Comment nettoyer le panneau solaire ?

Nettoyez la surface avec un chiffon doux et un détergent composé de 50 % d'eau. Évitez les produits abrasifs et ne marchez pas sur le panneau.

Que faire si le panneau ne produit pas d'électricité ?

Vérifiez les connexions électriques (propres et sèches) et l'état des câbles MC4. Assurez-vous que le panneau n'est pas ombragé et que le régulateur de charge fonctionne correctement.

Le panneau MSFL150 est-il étanche ?

Le panneau est conçu pour une utilisation en extérieur, mais la boîte de jonction doit être protégée de l'humidité. Assurez-vous que les connecteurs MC4 sont bien serrés.

Puis-je marcher ou m'asseoir sur le panneau ?

Non, ne marchez pas, ne vous tenez pas debout et ne sautez pas sur le panneau. Une pression inégale peut endommager les cellules.

Quelle est la tension de sortie du panneau ?

La tension à puissance maximale est de 19,5 V et la tension en circuit ouvert de 23,4 V. La tension de sortie dépend de l'éclairage et de la charge.

Comment brancher le panneau sur une batterie 12 V ?

Connectez le panneau au régulateur de charge, puis le régulateur à la batterie. Assurez-vous que le régulateur est adapté à une batterie 12 V et que les polarités sont respectées.

Puis-je utiliser ce panneau pour un système 24 V ?

Oui, en connectant deux panneaux MSFL150 en série, vous obtenez une tension suffisante pour un système 24 V. Utilisez un régulateur de charge adapté au 24 V.

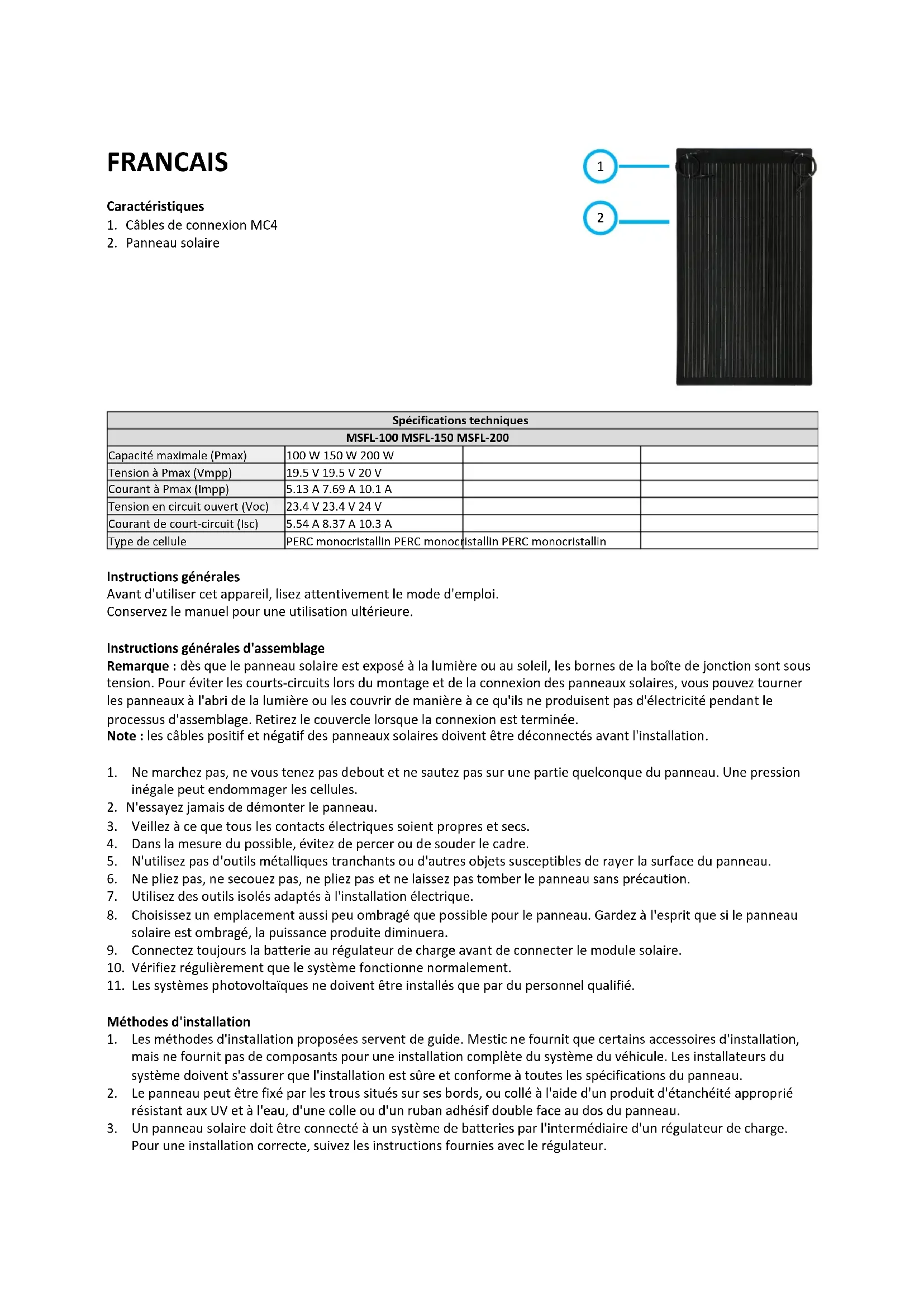

MODE D'EMPLOI MSFL150 Mestic

Cet appareil se recycle

Points de collecte sur www.quefsiredemesdechets.fr Prévilécies la séparation nu le clon de votre accareil !

PAPER / CARTA

Separate collection / Check your local municipal guidelines

1. Câbles de connexion MC4
2. Panneau solaire

1 2

Spécifications techniques
MSFL-100 MSFL-150 MSFL-200
Capacité maximale (Pmax)	100 W 150 W 200 W
Tension à Pmax (Vmpp)	19.5 V 19.5 V 20 V
Courant à Pmax (Impp)	5.13 A 7.69 A 10.1 A
Tension en circuit ouvert (Voc)	23.4 V 23.4 V 24 V
Courant de court-circuit (Isc)	5.54 A 8.37 A 10.3 A
Type de cellule	PERC monocristallin PERC monocristallin PERC monocristallin

Instructions générales

Avant d'utiliser cet appareil, lisez attentivement le mode d'emploi.

Conservez le manuel pour une utilisation ultérieure.

Instructions générales d'assemblage

Remarque : dès que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez tourner les panneaux à l'abri de la lumière ou les couvrir de manière à ce qu'ils ne produisent pas d'électricité pendant le processus d'assemblage. Retirez le couvercle lorsque la connexion est terminée.

Note : les câbles positif et négatif des panneaux solaires doivent être déconnectés avant l'installation.

1. Ne marchez pas, ne vous tenez pas debout et ne sautez pas sur une partie quelconque du panneau. Une pression inégale peut endommager les cellules.
2. N'essayez jamais de démonter le panneau.
3. Veillez à ce que tous les contacts électriques soient propres et secs.
4. Dans la mesure du possible, évitez de percer ou de souder le cadre.
5. N'utilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
6. Ne pliez pas, ne secouez pas, ne pliez pas et ne laissez pas tomber le panneau sans précaution.
7. Utilisez des outils isolés adaptés à l'installation électrique.
8. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est ombragé, la puissance produite diminuera.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Vérifiez régulièrement que le système fonctionne normalement.
11. Les systèmes photovoltaïques ne doivent être installés que par du personnel qualifié.

Méthodes d'installation

1. Les méthodes d'installation proposées servent de guide. Mestic ne fournit que certains accessoires d'installation, mais ne fournit pas de composants pour une installation complète du système du véhicule. Les installateurs du système doivent s'assurer que l'installation est sûre et conforme à toutes les spécifications du panneau.
2. Le panneau peut être fixé par les trous situés sur ses bords, ou collé à l'aide d'un produit d'étanchéité approprié résistant aux UV et à l'eau, d'une colle ou d'un ruban adhésif double face au dos du panneau.
3. Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le régulateur.

Connexion en série et en parallèle

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

Pour connecter 2 panneaux solaires dans un système 12 V, connectez les panneaux en parallèle en reliant le + au + et le - au -.

24V

Série :

Pour connecter 2 panneaux solaires dans un système 24 V, connectez-les en série en reliant + d'un panneau - du panneau suivant.

Maintenance

1. En général, la pluie et le vent suffisent à maintenir le module propre. Si nécessaire, vous pouvez nettoyer la surface à l'aide d'un chiffon doux contenant un détergent composé de 50 % d'eau.
2. Inspectez régulièrement les connexions électriques pour vous assurer qu'elles sont propres, sûres et intactes.

Recyclage

Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifie que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d'équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclaration de conformité

Commandes Gimeg Pays-Bas B.V. déclare que l'appareil MSFL-100/-150/-200 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
