MSFL150 - Solpanel Mestic - Gratis bruksanvisning och manual

Produkttyp	Fotovoltaisk solpanel
Märke	Mestic
Modell	MSFL150
Kategori	Solpanel
Maximal kapacitet (Pmax)	150 W
Spänning vid max effekt (Vmpp)	19,5 V
Ström vid max effekt (Impp)	7,69 A
Öppen kretsspänning (Voc)	23,4 V
Kortslutningsström (Isc)	8,37 A
Celltyp	PERC monokristallin
Anslutning	MC4 kablar
Kopplingsbox	Inbyggd
Rekommenderad användning	Laddning av batterier via laddningsregulator
Installationsmetod	Montering via hål eller limning (UV-lim)
Flera anslutningar 12 V	Parallell
Flera anslutningar 24 V	Serie
Underhåll	Rengöring med vatten och milt rengöringsmedel (50%)
Försiktighetsåtgärder	Gå inte på, demontera inte, isolerade verktyg
Återvinning	Enligt WEEE-direktivet (2012/19/EU)
Certifieringar	CE (EMC och lågspänning)
Ingående tillbehör	MC4 kablar

Vanliga frågor - MSFL150 Mestic

Hur installerar jag solpanelen MSFL150?

Fäst panelen med de förberedda hålen på kanterna eller limma den med en UV-beständig tätningsmassa. Se till att ytan är ren och att panelen är vänd mot solen utan skugga.

Kan jag ansluta flera MSFL150-paneler tillsammans?

Ja, för ett 12 V-system, anslut panelerna parallellt (+ till +, - till -). För ett 24 V-system, anslut dem i serie (+ från en panel till - på nästa).

Vilken laddningsregulator ska jag använda med denna panel?

Använd en laddningsregulator som är anpassad till panelens effekt (150 W) och ditt batteris spänning (12 V eller 24 V). Följ regulatorns instruktioner.

Hur rengör jag solpanelen?

Rengör ytan med en mjuk trasa och ett rengöringsmedel som består av 50 % vatten. Undvik slipande medel och gå inte på panelen.

Vad ska jag göra om panelen inte producerar el?

Kontrollera de elektriska anslutningarna (rengjorda och torra) och MC4-kablarnas skick. Se till att panelen inte är skuggad och att laddningsregulatorn fungerar korrekt.

Är MSFL150-panelen vattentät?

Panelen är konstruerad för utomhusbruk, men kopplingsboxen måste skyddas från fukt. Se till att MC4-kontakterna är ordentligt åtdragna.

Kan jag gå eller sitta på panelen?

Nej, gå inte, stå inte och hoppa inte på panelen. Ojämnt tryck kan skada cellerna.

Vad är panelens utspänning?

Spänningen vid maximal effekt är 19,5 V och tomgångsspänningen är 23,4 V. Utspänningen beror på ljusförhållanden och belastning.

Hur ansluter jag panelen till ett 12 V-batteri?

Anslut panelen till laddningsregulatorn, sedan regulatorn till batteriet. Se till att regulatorn är avsedd för 12 V-batteri och att polariteten följs.

Kan jag använda denna panel för ett 24 V-system?

Ja, genom att ansluta två MSFL150-paneler i serie får du tillräcklig spänning för ett 24 V-system. Använd en laddningsregulator som är anpassad för 24 V.

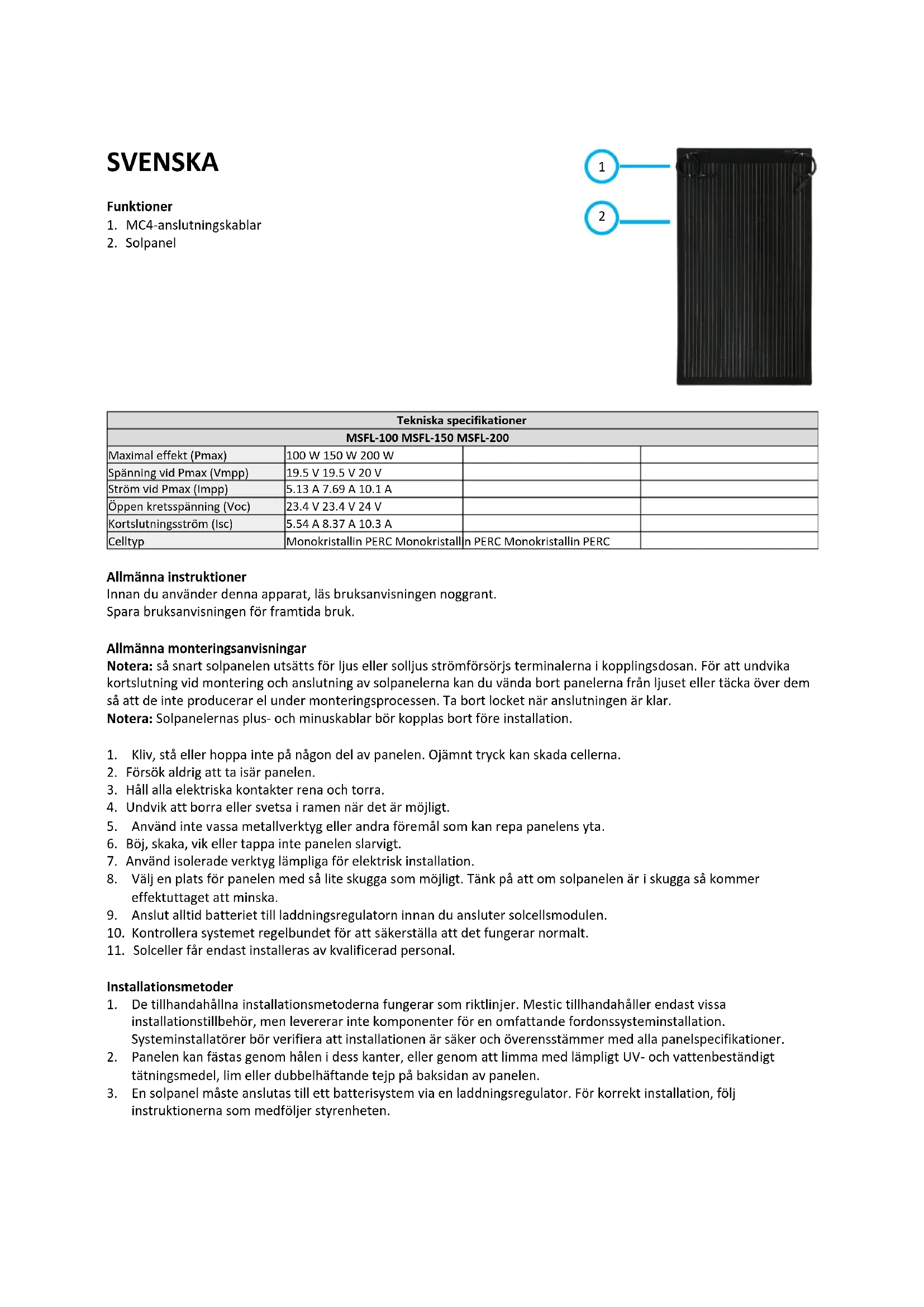

BRUKSANVISNING MSFL150 Mestic

Allmänna instruktioner

Innan du använder denna apparat, läs bruksanvisningen noggrant.

Spara bruksanvisningen för framtida bruk.

Allmänna monteringsanvisningar

Notera: så snart solpanelen utsätts för ljus eller solljus strömförsörjs terminalerna i kopplingsdosan. För att undvika kortslutning vid montering och anslutning av solpanelerna kan du vända bort panelerna från ljuset eller täcka över dem så att de inte producerar el under monteringsprocessen. Ta bort locket när anslutningen är klar.

Notera: Solpanelernas plus- och minuskablar bör kopplas bort före installation.

1. Kliv, stå eller hoppa inte på någon del av panelen. Ojämnt tryck kan skada cellerna.
2. Försök aldrig att ta isär panelen.
3. Håll alla elektriska kontakter rena och torra.
4. Undvik att borra eller svetsa i ramen när det är möjligt.
5. Använd inte vassa metallverktyg eller andra föremål som kan repa panelens yta.
6. Böj, skaka, vik eller tappa inte panelen slarvigt.
7. Använd isolerade verktyg lämpliga för elektrisk installation.
8. Välj en plats för panelen med så lite skugga som möjligt. Tänk på att om solpanelen är i skugga så kommer effektuttaget att minska.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet för att säkerställa att det fungerar normalt.
11. Solceller får endast installeras av kvalificerad personal.

Installationsmetoder

1. De tillhandahållna installationsmetoderna fungerar som riktlinjer. Mestic tillhandahåller endast vissa installationstillbehör, men levererar inte komponenter för en omfattande fordonssysteminstallation. Systeminstallatörer bör verifiera att installationen är säker och överensstämmer med alla panelspecifikationer.
2. Panelen kan fästas genom hålen i dess kanter, eller genom att limma med lämpligt UV- och vattenbeständigt tätningsmedel, lim eller dubbelhäftande tejp på baksidan av panelen.
3. En solpanel måste anslutas till ett batterisystem via en laddningsregulator. För korrekt installation, följ instruktionerna som medföljer styrenheten.

Serie- och parallellkoppling

Om mer än en panel används kan de kopplas antingen i serie eller parallellt.

För att ansluta 2 solpaneler i ett 12 V-system, parallellkoppla panelerna genom att koppla plus till plus och minus till minus.

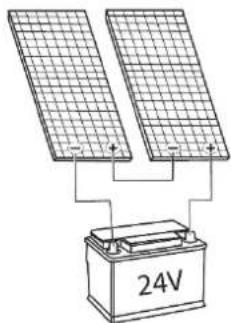

24V

Serie:

För att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i serie genom att ansluta en panels plus till minus på nästa panel.

Underhåll

1. Normalt sett räcker vanligt regn och vind för att hålla modulen ren. Vid behov kan du rengöra ytan med en mjuk trasa med milt rengöringsmedel och 50 % vatten.
2. Inspektera elektriska anslutningar regelbundet för att säkerställa att de är rena, säkra och oskadade.

Återvinning

Denna produkt har symbolen för avfallssortering som elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktiv (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För mer information, kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte ingår i sorteringsprocessen för avfall är potentiellt farliga för miljön och människors hälsa på grund av förekomsten av farliga ämnen.

Försäkran om överensstämmelse

Härmed förklarar Gimeg Nederland B.V. att enheten MSFL-100/-150/-200, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om elektromagnetisk kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.

NORSK

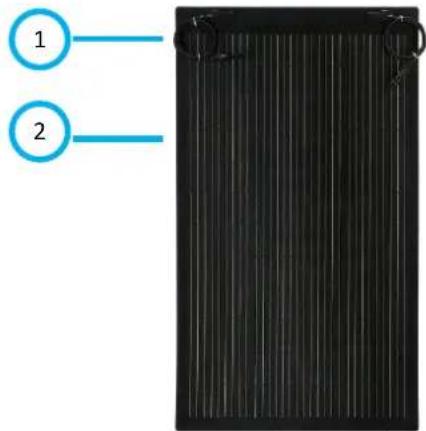

Funksjoner

1. MC4-tilkoblingskabler
2. Solcellepanel

1 2

Tekniske spesifikasjoner
MSFL-100 MSFL-150 MSFL-200
Maksimal effekt (Pmax)	100 W 150 W 200 W
Spenning ved Pmax (Vmpp)	19.5 V 19.5 V 20 V
Strøm ved Pmax (lmpp)	5.13 A 7.69 A 10.1 A
Åpen kretsspenning (Voc)	23.4 V 23.4 V 24 V
Kortslutningsstrøm (Isc)	5.54 A 8.37 A 10.3 A
Celletype	Monokrystallinsk PERC Monokrystallinsk PERC Monokrystallinsk PERC
