Tipo di prodotto	Pannello solare fotovoltaico
Marca	Mestic
Modello	MSFL150
Categoria	Pannello solare
Capacità massima (Pmax)	150 W
Tensione a potenza max (Vmpp)	19,5 V
Corrente a potenza max (Impp)	7,69 A
Tensione a circuito aperto (Voc)	23,4 V
Corrente di cortocircuito (Isc)	8,37 A
Tipo di celle	PERC monocristallino
Connettività	Cavi MC4
Scatola di giunzione	Integrata
Utilizzo consigliato	Ricarica di batterie tramite regolatore di carica
Metodo di installazione	Fissaggio tramite fori o incollaggio (colla UV)
Connessione multipla 12 V	Parallelo
Connessione multipla 24 V	Serie
Manutenzione	Pulizia con acqua e detergente delicato (50%)
Precauzioni	Non calpestare, non smontare, utensili isolati
Riciclaggio	Conforme alla direttiva RAEE (2012/19/UE)
Certificazioni	CE (EMC e bassa tensione)
Accessori inclusi	Cavi MC4

Domande frequenti - MSFL150 Mestic

Come installare il pannello solare MSFL150?

Fissare il pannello tramite i fori previsti sui bordi o incollarlo con un prodotto sigillante resistente ai raggi UV. Assicurarsi che la superficie sia pulita e che il pannello sia orientato verso il sole senza ombre.

Posso collegare più pannelli MSFL150 insieme?

Sì, per un sistema a 12 V, collegare i pannelli in parallelo ( + a +, - a -). Per un sistema a 24 V, collegarli in serie ( + di un pannello al - del successivo).

Quale regolatore di carica devo usare con questo pannello?

Utilizzare un regolatore di carica adatto alla potenza del pannello (150 W) e alla tensione della batteria (12 V o 24 V). Seguire le istruzioni del regolatore.

Come pulire il pannello solare?

Pulire la superficie con un panno morbido e un detergente composto per il 50% di acqua. Evitare prodotti abrasivi e non calpestare il pannello.

Cosa fare se il pannello non produce elettricità?

Verificare i collegamenti elettrici (puliti e asciutti) e lo stato dei cavi MC4. Assicurarsi che il pannello non sia in ombra e che il regolatore di carica funzioni correttamente.

Il pannello MSFL150 è impermeabile?

Il pannello è progettato per uso esterno, ma la scatola di giunzione deve essere protetta dall'umidità. Assicurarsi che i connettori MC4 siano ben serrati.

Posso camminare o sedermi sul pannello?

No, non camminare, non stare in piedi e non saltare sul pannello. Una pressione irregolare può danneggiare le celle.

Qual è la tensione di uscita del pannello?

La tensione a potenza massima è di 19,5 V e la tensione a circuito aperto di 23,4 V. La tensione di uscita dipende dall'illuminazione e dal carico.

Come collegare il pannello a una batteria da 12 V?

Collegare il pannello al regolatore di carica, quindi il regolatore alla batteria. Assicurarsi che il regolatore sia adatto a una batteria da 12 V e che le polarità siano rispettate.

Posso usare questo pannello per un sistema a 24 V?

Sì, collegando due pannelli MSFL150 in serie, si ottiene una tensione sufficiente per un sistema a 24 V. Utilizzare un regolatore di carica adatto al 24 V.

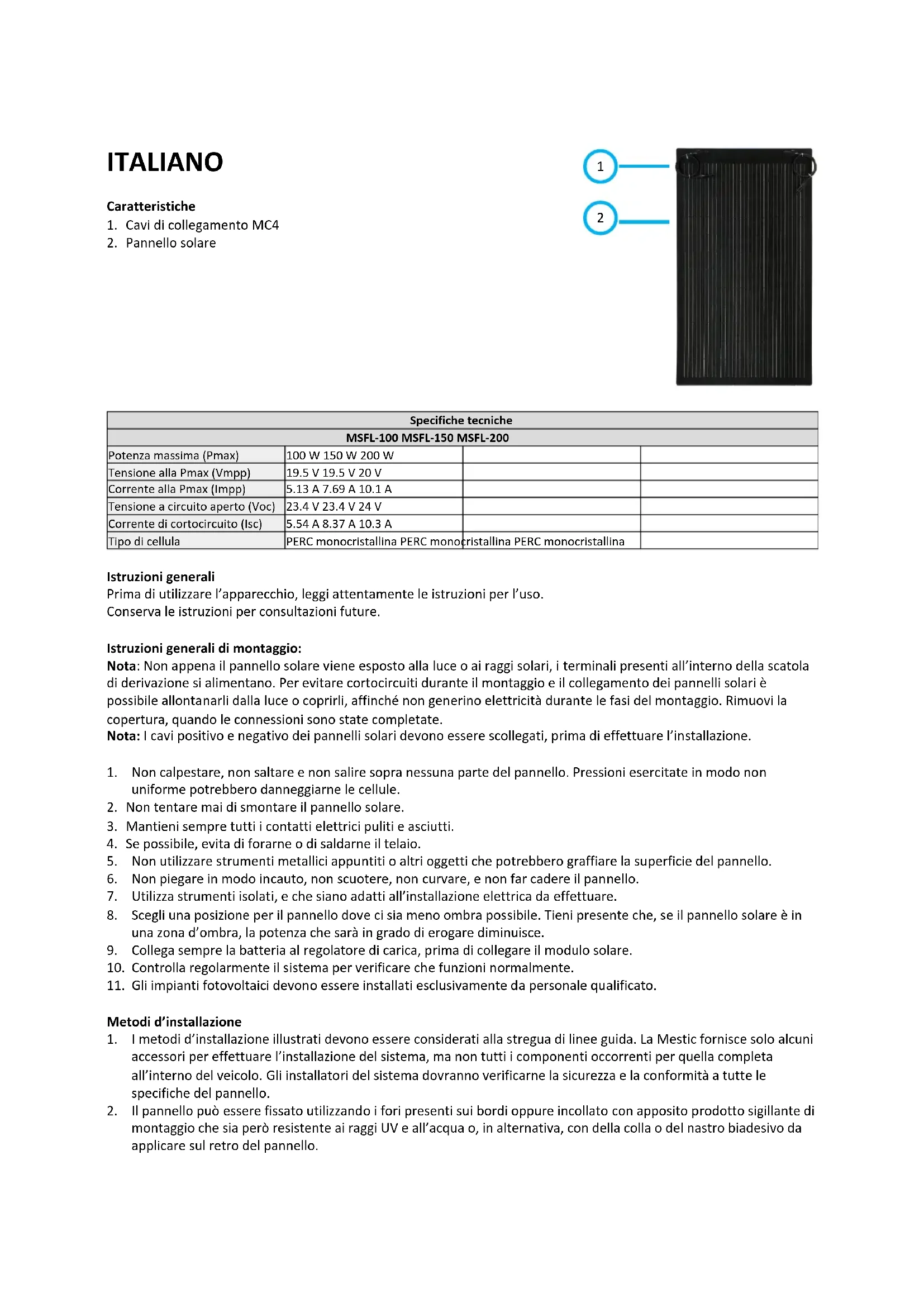

MANUALE UTENTE MSFL150 Mestic

Racolta differenziata dei rifiuti / Controlla le linee guida del tuo commune

SOLAR PANEL FLEXIBLE MSFL-100/-150/-200

NEDERLANDS

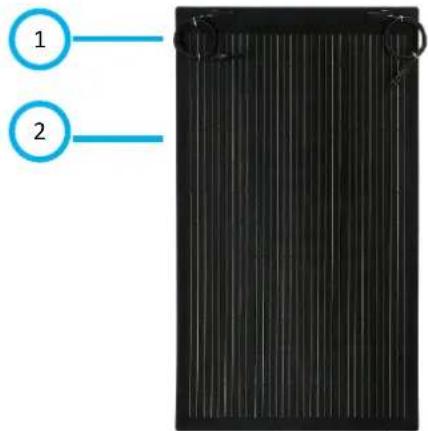

Kenmerken

1. MC4-verbindingskabels
2. Zonnepaneel

1 2

1. Cavi di collegamento MC4
2. Pannello solare

1 2

Specifiche tecniche
MSFL-100 MSFL-150 MSFL-200
Potenza massima (Pmax)	100 W 150 W 200 W
Tensione alla Pmax (Vmpp)	19.5 V 19.5 V 20 V
Corrente alla Pmax (Impp)	5.13 A 7.69 A 10.1 A
Tensione a circuito aperto (Voc)	23.4 V 23.4 V 24 V
Corrente di cortocircuito (Isc)	5.54 A 8.37 A 10.3 A
Tipo di cellula	PERC monocristallina PERC monocristallina PERC monocristallina

Istruzioni generali

Prima di utilizzare l'apparecchio, leggi attentamente le istruzioni per l'uso.

Conserva le istruzioni per consultazioni future.

Istruzioni generali di montaggio:

Nota: Non appena il pannello solare viene esposto alla luce o ai raggi solari, i terminali presenti all'interno della scatola di derivazione si alimentano. Per evitare cortocircuiti durante il montaggio e il collegamento dei pannelli solari è possibile allontanarli dalla luce o coprirli, affinché non generino elettricità durante le fasi del montaggio. Rimuovi la copertura, quando le connessioni sono state completate.

Nota: I cavi positivo e negativo dei pannelli solari devono essere scollegati, prima di effettuare l'installazione.

1. Non calpestare, non saltare e non salire sopra nessuna parte del pannello. Pressioni esercitate in modo non uniforme potrebbero danneggiarne le cellule.
2. Non tentare mai di smontare il pannello solare.
3. Mantieni sempre tutti i contatti elettrici puliti e asciutti.
4. Se possibile, evita di forarne o di saldarne il telaio.
5. Non utilizzare strumenti metallici appuntiti o altri oggetti che potrebbero graffiare la superficie del pannello.
6. Non piegare in modo incauto, non scuotere, non curvare, e non far cadere il pannello.
7. Utilizza strumenti isolati, e che siano adatti all'installazione elettrica da effettuare.
8. Scegli una posizione per il pannello dove ci sia meno ombra possibile. Tieni presente che, se il pannello solare è in una zona d'ombra, la potenza che sarà in grado di erogare diminuisce.
9. Collega sempre la batteria al regolatore di carica, prima di collegare il modulo solare.
10. Controlla regolarmente il sistema per verificare che funzioni normalmente.
11. Gli impianti fotovoltaici devono essere installati esclusivamente da personale qualificato.

Metodi d'installazione

1. I metodi d'installazione illustrati devono essere considerati alla stregua di linee guida. La Mestic fornisce solo alcuni accessori per effettuare l'installazione del sistema, ma non tutti i componenti occorrenti per quella completa all'interno del veicolo. Gli installatori del sistema dovranno verificarne la sicurezza e la conformità a tutte le specifiche del pannello.

2. Il pannello può essere fissato utilizzando i fori presenti sui bordi oppure incollato con apposito prodotto sigillante di montaggio che sia però resistente ai raggi UV e all'acqua o, in alternativa, con della colla o del nastro biadesivo da applicare sul retro del pannello.

3. Un pannello solare deve essere collegato a un sistema di batterie tramite un regolatore di carica. Per effettuare l'installazione in maniera corretta segui le istruzioni fornite insieme al controller.

Collegamento in serie e in parallelo

Se si utilizzano più pannelli, essi possono essere collegati in serie o in parallelo.

Per collegare 2 pannelli solari in un sistema a 12V mettili in parallelo collegando il più al più, e il meno al meno.

24V

In serie:

Per collegare 2 pannelli solari in un sistema a 24V mettili in serie collegando il più di un pannello al meno di quello successivo.

Manutenzione

1. Generalmente, piogge e vento di intensità normale sono sufficienti per mantenere pulito il modulo. Se occorre, è possibile però pulirne la superficie con un panno morbido, un detergente delicato, e il 50% d'acqua.

2. Ispeziona con regolarità i collegamenti elettrici per verificare che siano puliti, sicuri, e non siano danneggiati.

Riciclo

Questo prodotto è contrassegnato dal simbolo per la cernita selettiva per i rifiuti di apparecchiature elettriche ed elettroniche. Ciò significa che questo prodotto deve essere maneggiato in conformità alla Direttiva europea (2012/19/EU) al fine di essere riciclato o smontato per ridurre al minimo l'impatto sull'ambiente. Per ulteriori informazioni, rivolgersi alle autorità locali o regionali. I prodotti elettronici non inclusi nel processo di cernita selettiva sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

Dichiarazione di conformità

Con la presente Gimeg Nederland B.V. dichiara che il dispositivo MSFL-100/-150/-200 applica tutti i requisiti di base e altri regolamenti pertinenti elencati nella Direttiva europea per la compatibilità elettromagnetica (2014/30/EU) e nella Direttiva sulla bassa tensione (2014/35/EU). Se si necessita di una dichiarazione di conformità completa, è possibile contattare l'indirizzo indicato sul retro del presente manuale.
