MSFL150 - Solarmodul Mestic - Kostenlose Bedienungsanleitung

Produkttyp	Photovoltaik-Solarmodul
Marke	Mestic
Modell	MSFL150
Kategorie	Solarmodul
Maximale Leistung (Pmax)	150 W
Spannung bei max. Leistung (Vmpp)	19,5 V
Strom bei max. Leistung (Impp)	7,69 A
Leerlaufspannung (Voc)	23,4 V
Kurzschlussstrom (Isc)	8,37 A
Zelltyp	Monokristallin PERC
Anschluss	MC4-Kabel
Anschlussdose	Integriert
Empfohlene Verwendung	Batterieladung über Laderegler
Installationsmethode	Befestigung durch Löcher oder Kleben (UV-Kleber)
Mehrfachverbindung 12 V	Parallel
Mehrfachverbindung 24 V	Seriell
Wartung	Reinigung mit Wasser und mildem Reinigungsmittel (50 %)
Vorsichtsmaßnahmen	Nicht betreten, nicht zerlegen, isolierte Werkzeuge
Recycling	Entspricht der WEEE-Richtlinie (2012/19/EU)
Zertifizierungen	CE (EMV und Niederspannung)
Enthaltenes Zubehör	MC4-Kabel

Häufig gestellte Fragen - MSFL150 Mestic

Wie installiere ich das Solarmodul MSFL150?

Befestigen Sie das Modul durch die vorgesehenen Löcher an den Kanten oder kleben Sie es mit einem UV-beständigen Dichtmittel. Stellen Sie sicher, dass die Oberfläche sauber und das Modul sonnenzugewandt ohne Schatten ausgerichtet ist.

Kann ich mehrere MSFL150-Module miteinander verbinden?

Ja, für ein 12-V-System schalten Sie die Module parallel (+ an +, - an -). Für ein 24-V-System schalten Sie sie in Reihe (+ eines Moduls an - des nächsten).

Welchen Laderegler sollte ich mit diesem Modul verwenden?

Verwenden Sie einen Laderegler, der auf die Leistung des Moduls (150 W) und die Spannung Ihrer Batterie (12 V oder 24 V) abgestimmt ist. Befolgen Sie die Anweisungen des Reglers.

Wie reinige ich das Solarmodul?

Reinigen Sie die Oberfläche mit einem weichen Tuch und einem Reinigungsmittel bestehend aus 50 % Wasser. Vermeiden Sie Scheuermittel und betreten Sie das Modul nicht.

Was tun, wenn das Modul keinen Strom produziert?

Überprüfen Sie die elektrischen Anschlüsse (sauber und trocken) und den Zustand der MC4-Kabel. Stellen Sie sicher, dass das Modul nicht beschattet ist und der Laderegler ordnungsgemäß funktioniert.

Ist das MSFL150-Modul wasserdicht?

Das Modul ist für den Außeneinsatz ausgelegt, aber die Anschlussdose muss vor Feuchtigkeit geschützt werden. Stellen Sie sicher, dass die MC4-Stecker fest verschraubt sind.

Kann ich auf dem Modul gehen oder sitzen?

Nein, gehen, stehen oder springen Sie nicht auf dem Modul. Ungleichmäßiger Druck kann die Zellen beschädigen.

Wie hoch ist die Ausgangsspannung des Moduls?

Die Spannung bei maximaler Leistung beträgt 19,5 V und die Leerlaufspannung 23,4 V. Die Ausgangsspannung hängt von der Beleuchtung und der Last ab.

Wie schließe ich das Modul an eine 12-V-Batterie an?

Schließen Sie das Modul an den Laderegler an, dann den Regler an die Batterie. Stellen Sie sicher, dass der Regler für eine 12-V-Batterie geeignet ist und die Polarität eingehalten wird.

Kann ich dieses Modul für ein 24-V-System verwenden?

Ja, durch Reihenschaltung von zwei MSFL150-Modulen erhalten Sie ausreichend Spannung für ein 24-V-System. Verwenden Sie einen für 24 V geeigneten Laderegler.

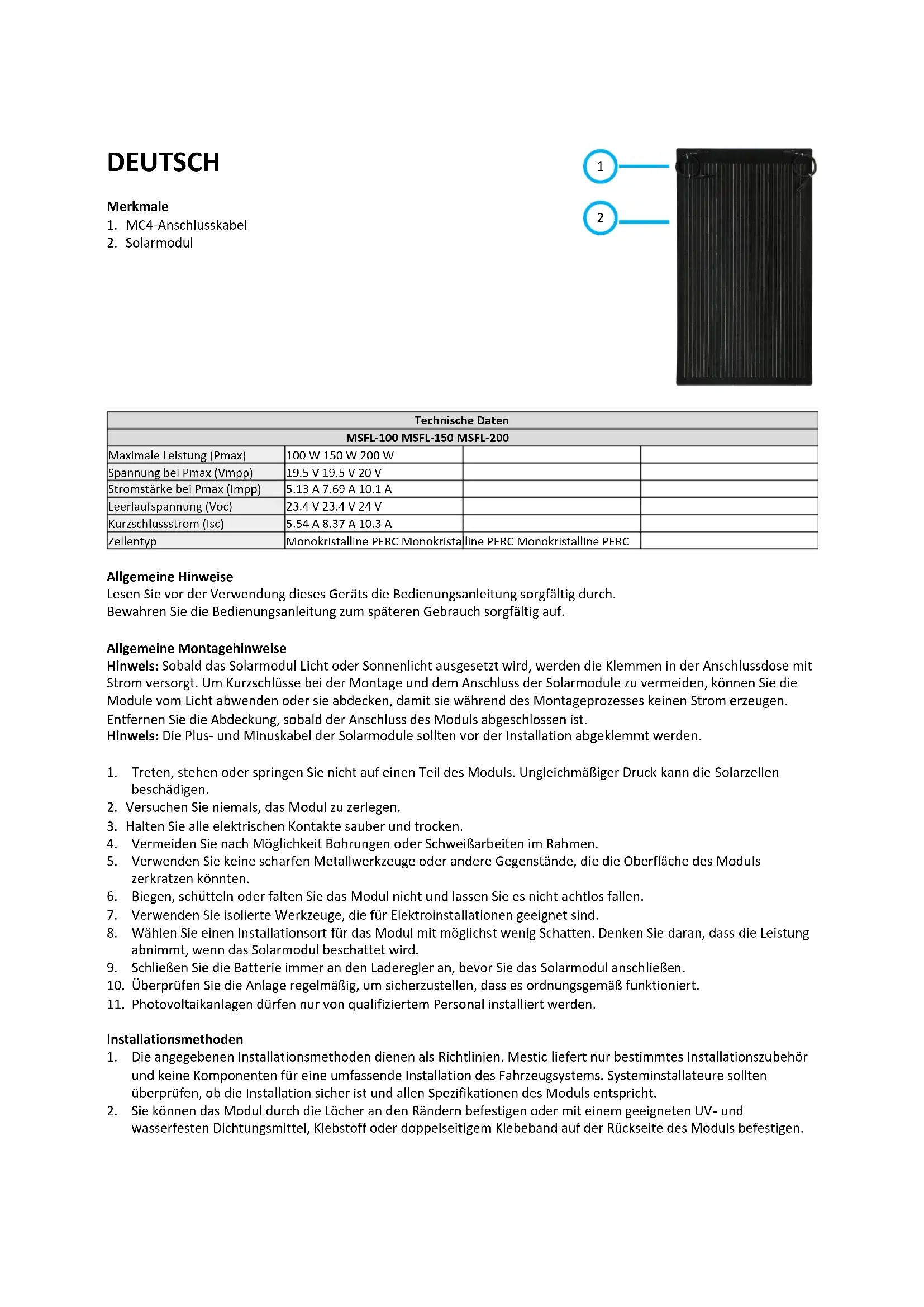

BEDIENUNGSANLEITUNG MSFL150 Mestic

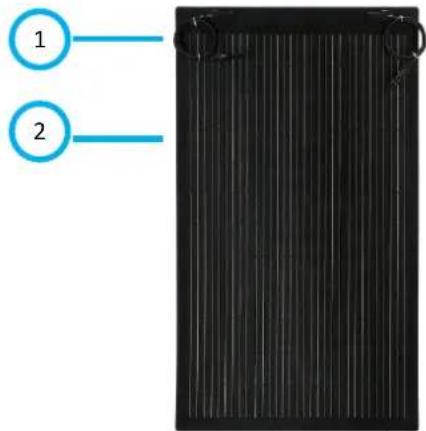

1. MC4-Anschlusskabel
2. Solarmodul

1 2

Technische Daten
MSFL-100 MSFL-150 MSFL-200
Maximale Leistung (Pmax)	100 W 150 W 200 W
Spannung bei Pmax (Vmpp)	19.5 V 19.5 V 20 V
Stromstärke bei Pmax (Impp)	5.13 A 7.69 A 10.1 A
Leerlaufspannung (Voc)	23.4 V 23.4 V 24 V
Kurzschlussstrom (Isc)	5.54 A 8.37 A 10.3 A
Zellentyp	Monokristalline PERC Monokristalline PERC Monokristalline PERC

Allgemeine Hinweise

Lesen Sie vor der Verwendung dieses Geräts die Bedienungsanleitung sorgfältig durch. Bewahren Sie die Bedienungsanleitung zum späteren Gebrauch sorgfältig auf.

Allgemeine Montagehinweise

Hinweis: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen in der Anschlussdose mit Strom versorgt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, können Sie die Module vom Licht abwenden oder sie abdecken, damit sie während des Montageprozesses keinen Strom erzeugen. Entfernen Sie die Abdeckung, sobald der Anschluss des Moduls abgeschlossen ist.

Hinweis: Die Plus- und Minuskabel der Solarmodule sollten vor der Installation abgeklemmt werden.

1. Treten, stehen oder springen Sie nicht auf einen Teil des Moduls. Ungleichmäßiger Druck kann die Solarzellen beschädigen.
2. Versuchen Sie niemals, das Modul zu zerlegen.
3. Halten Sie alle elektrischen Kontakte sauber und trocken.
4. Vermeiden Sie nach Möglichkeit Bohrungen oder Schweißarbeiten im Rahmen.
5. Verwenden Sie keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen könnten.
6. Biegen, schütteln oder falten Sie das Modul nicht und lassen Sie es nicht achtlos fallen.
7. Verwenden Sie isolierte Werkzeuge, die für Elektroinstallationen geeignet sind.
8. Wählen Sie einen Installationsort für das Modul mit möglichst wenig Schatten. Denken Sie daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
9. Schließen Sie die Batterie immer an den Laderegler an, bevor Sie das Solarmodul anschließen.
10. Überprüfen Sie die Anlage regelmäßig, um sicherzustellen, dass es ordnungsgemäß funktioniert.
11. Photovoltaikanlagen dürfen nur von qualifiziertem Personal installiert werden.

Installationsmethoden

1. Die angegebenen Installationsmethoden dienen als Richtlinien. Mestic liefert nur bestimmtes Installationszubehör und keine Komponenten für eine umfassende Installation des Fahrzeugsystems. Systeminstallateure sollten überprüfen, ob die Installation sicher ist und allen Spezifikationen des Moduls entspricht.

2. Sie können das Modul durch die Löcher an den Rändern befestigen oder mit einem geeigneten UV- und wasserfesten Dichtungsmittel, Klebstoff oder doppelseitigem Klebeband auf der Rückseite des Moduls befestigen.

3. Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Für eine korrekte Installation befolgen Sie bitte die mit dem Regler gelieferten Anweisungen.

Reihen- und Parallelschaltung

Wenn mehrere Module verwendet werden, können diese entweder in Reihe oder parallel geschaltet werden.

Um 2 Solarmodule in einem 12-V-System anzuschließen, verbinden Sie die Module parallel, indem Sie den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbinden.

24V

Reihenschaltung:

Um 2 Solarmodule in einem 24-V-System anzuschließen, schalten Sie die Module in Reihe, indem Sie den Pluspol des einen Moduls mit dem Minuspol des nächsten Moduls verbinden.

Wartung

1. Im Allgemeinen reichen normaler Niederschlag und Wind aus, um das Modul sauber zu halten. Bei Bedarf können Sie die Oberfläche mit einem weichen Tuch mit einem milden Reinigungsmittel und 50 % Wasser reinigen.

2. Überprüfen Sie die elektrischen Anschlüsse regelmäßig, um sicherzustellen, dass sie sauber, sicher und unbeschädigt sind.

Richtige Einweg-Methode von dieses Produktes.

Diese Kennzeichnung zeigt an, dass dieses Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollte (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recyceln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sie bitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugeben. So kann das Gerät umweltschonend recycelt werden.

Konformitätserklärung

Hiermit erklärt die Firma Gimeg Nederland B.V., dass sich das Gerät MSFL-100/-150/-200 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befi ndet. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen Sie Kontakt auf mit die Adresse am Rückseite diese Bedienungshinweise.
