Producttype	Fotovoltaïsch zonnepaneel
Merk	Mestic
Model	MSFL150
Categorie	Zonnepaneel
Maximale capaciteit (Pmax)	150 W
Spanning bij max. vermogen (Vmpp)	19,5 V
Stroom bij max. vermogen (Impp)	7,69 A
Open spanning (Voc)	23,4 V
Kortsluitstroom (Isc)	8,37 A
Celtype	Monokristallijn PERC
Aansluiting	MC4-kabels
Aansluitdoos	Geïntegreerd
Aanbevolen gebruik	Batterijen opladen via laadregelaar
Installatiemethode	Bevestiging door gaten of lijmen (UV-lijm)
Meerdere aansluitingen 12 V	Parallel
Meerdere aansluitingen 24 V	Serie
Onderhoud	Reiniging met water en mild reinigingsmiddel (50%)
Voorzorgsmaatregelen	Niet op lopen, niet demonteren, geïsoleerd gereedschap
Recycling	Conform de AEEA-richtlijn (2012/19/EU)
Certificeringen	CE (EMC en laagspanning)
Inbegrepen accessoires	MC4-kabels

Veelgestelde vragen - MSFL150 Mestic

Hoe installeer ik het zonnepaneel MSFL150?

Bevestig het paneel via de gaten aan de randen of lijm het met een UV-bestendig afdichtmiddel. Zorg ervoor dat het oppervlak schoon is en dat het paneel naar de zon is gericht zonder schaduw.

Kan ik meerdere MSFL150-panelen samen aansluiten?

Ja, voor een 12 V-systeem sluit u de panelen parallel aan (+ aan +, - aan -). Voor een 24 V-systeem sluit u ze in serie aan (+ van het ene paneel aan - van het volgende).

Welke laadregelaar moet ik gebruiken met dit paneel?

Gebruik een laadregelaar die geschikt is voor het vermogen van het paneel (150 W) en de spanning van uw accu (12 V of 24 V). Volg de instructies van de regelaar.

Hoe reinig ik het zonnepaneel?

Reinig het oppervlak met een zachte doek en een reinigingsmiddel dat uit 50% water bestaat. Vermijd schurende middelen en loop niet op het paneel.

Wat te doen als het paneel geen elektriciteit produceert?

Controleer de elektrische aansluitingen (schoon en droog) en de staat van de MC4-kabels. Zorg ervoor dat het paneel niet in de schaduw ligt en dat de laadregelaar correct werkt.

Is het MSFL150-paneel waterdicht?

Het paneel is ontworpen voor buitengebruik, maar de aansluitdoos moet worden beschermd tegen vocht. Zorg ervoor dat de MC4-connectoren goed zijn vastgedraaid.

Kan ik op het paneel lopen of zitten?

Nee, loop niet, sta niet en spring niet op het paneel. Ongelijke druk kan de cellen beschadigen.

Wat is de uitgangsspanning van het paneel?

De spanning bij maximaal vermogen is 19,5 V en de open spanning is 23,4 V. De uitgangsspanning hangt af van de verlichting en de belasting.

Hoe sluit ik het paneel aan op een 12 V-accu?

Sluit het paneel aan op de laadregelaar en vervolgens de regelaar op de accu. Zorg ervoor dat de regelaar geschikt is voor een 12 V-accu en dat de polariteit in acht wordt genomen.

Kan ik dit paneel gebruiken voor een 24 V-systeem?

Ja, door twee MSFL150-panelen in serie aan te sluiten, krijgt u voldoende spanning voor een 24 V-systeem. Gebruik een laadregelaar die geschikt is voor 24 V.

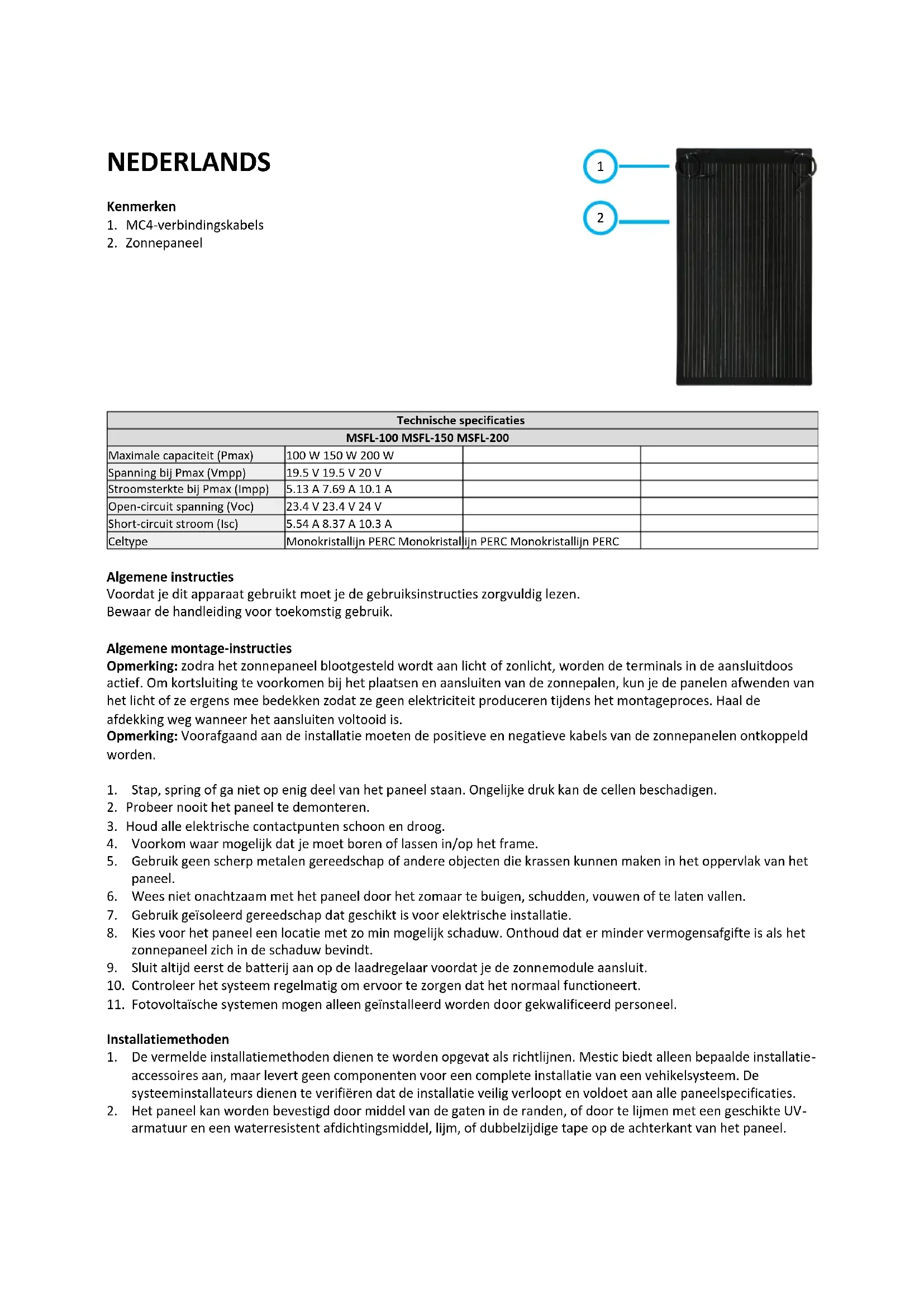

GEBRUIKSAANWIJZING MSFL150 Mestic

Technische specificaties
MSFL-100 MSFL-150 MSFL-200
Maximale capaciteit (Pmax)	100 W 150 W 200 W
Spanning bij Pmax (Vmpp)	19.5 V 19.5 V 20 V
Stroomsterkte bij Pmax (Impp)	5.13 A 7.69 A 10.1 A
Open-circuit spanning (Voc)	23.4 V 23.4 V 24 V
Short-circuit stroom (Isc)	5.54 A 8.37 A 10.3 A
Celtype	Monokristallijn PERC Monokristallijn PERC Monokristallijn PERC

Algemene instructies

Voordat je dit apparaat gebruikt moet je de gebruiksinstructies zorgvuldig lezen.

Bewaar de handleiding voor toekomstig gebruik.

Algemene montage-instructies

Opmerking: zodra het zonnepaneel blootgesteld wordt aan licht of zonlicht, worden de terminals in de aansluitdoos actief. Om kortsluiting te voorkomen bij het plaatsen en aansluiten van de zonnepalen, kun je de panelen afwenden van het licht of ze ergens mee bedekken zodat ze geen elektriciteit produceren tijdens het montageproces. Haal de afdekking weg wanneer het aansluiten voltooid is.

Opmerking: Voorafgaand aan de installatie moeten de positieve en negatieve kabels van de zonnepanelen ontkoppeld worden.

1. Stap, spring of ga niet op enig deel van het paneel staan. Ongelijke druk kan de cellen beschadigen.
2. Probeer nooit het paneel te demonteren.
3. Houd alle elektrische contactpunten schoon en droog.
4. Voorkom waar mogelijk dat je moet boren of lassen in/op het frame.
5. Gebruik geen scherp metalen gereedschap of andere objecten die krassen kunnen maken in het oppervlak van het paneel.
6. Wees niet onachtzaam met het paneel door het zomaar te buigen, schudden, vouwen of te laten vallen.
7. Gebruik geïsoleerd gereedschap dat geschikt is voor elektrische installatie.
8. Kies voor het paneel een locatie met zo min mogelijk schaduw. Onthoud dat er minder vermogensafgifte is als het zonnepaneel zich in de schaduw bevindt.
9. Sluit altijd eerst de batterij aan op de laadregelaar voordat je de zonnemodule aansluit.
10. Controleer het systeem regelmatig om ervoor te zorgen dat het normaal functioneert.
11. Fotovoltaïsche systemen mogen alleen geïnstalleerd worden door gekwalificeerd personeel.

Installatiemethoden

1. De vermelde installatiemethoden dienen te worden opgevat als richtlijnen. Mestic biedt alleen bepaalde installatie-accessoires aan, maar levert geen componenten voor een complete installatie van een vehikelsysteem. De systeeminstallateurs dienen te verifiëren dat de installatie veilig verloopt en voldoet aan alle paneelspecificaties.

2. Het paneel kan worden bevestigd door middel van de gaten in de randen, of door te lijmen met een geschikte UV-armatuur en een waterresistent afdichtingsmiddel, lijm, of dubbelzijdige tape op de achterkant van het paneel.

3. Een zonnepaneel moet aan het batterijsysteem gekoppeld worden via een laadregelaar. Voor de correcte installatie volg je de instructies die bij de regelaar zitten.

Serie- en paneelverbinding

Als er meer dan één paneel gebruikt wordt, kunnen de panelen verbonden worden in serie of parallel.

Om 2 zonnepanelen in een 12 V-systeem te verbinden, verbind je de panelen parallel door de plus met de plus te verbinden en de min met de min.

24V

In serie:

Om 2 zonnepanelen in een 24 V-systeem te verbinden, verbind je de panelen in serie door de plus van het ene paneel te verbinden met de min van het volgende paneel.

Onderhoud

1. Over het algemeen zijn normale hoeveelheden regen en wind voldoende om de module schoon te houden. Indien nodig kun je het oppervlak reinigen met een zachte doek, een mild schoonmaakmiddel en 50% water.

2. Inspecteer de elektrische verbindingen regelmatig om te controleren dat ze schoon, veilig en onbeschadigd zijn.

Correcte wegwerp wijze van dit product

Dit symbool betekent dat dit product niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Om mogelijke schade te voorkomen aan de omgeving of menselijk gezondheid van ongecontroleerd afvalverwijdering, recycle het verantwoord om duurzame hergebruik van materiële hulpbronnen te bevorderen. Om je gebruikte apparaat terug te brengen, lees je de garantievoorwaarden van waar het product gekocht is. Zij kunnen het product terugnemen voor omgevingsveilige recycling.

Conformiteitsverklaring

Hiermee verklaart Gimeg Nederland B.V., dat het apparaat MSFL-100/-150/-200 voldoet aan de basiseisen en andere relevante voorschriften die in de Europese richtlijn voor elektromagnetische compatibiliteit (2014/30/EU) en laagspanningsrichtlijn (2014/35/EU) worden genoemd. Daarnaast een volledige conformiteitsverklaring kunt u aanvragen op het adres dat op de achterzijde is vermeld.
