Tipo de producto	Panel solar fotovoltaico
Marca	Mestic
Modelo	MSFL150
Categoría	Panel solar
Capacidad máxima (Pmax)	150 W
Tensión a máxima potencia (Vmpp)	19,5 V
Corriente a máxima potencia (Impp)	7,69 A
Tensión en circuito abierto (Voc)	23,4 V
Corriente de cortocircuito (Isc)	8,37 A
Tipo de células	PERC monocristalino
Conector	Cables MC4
Caja de conexiones	Integrada
Uso recomendado	Carga de baterías mediante regulador de carga
Método de instalación	Fijación mediante agujeros o pegado (pegamento UV)
Conexión múltiple 12 V	Paralelo
Conexión múltiple 24 V	Serie
Mantenimiento	Limpieza con agua y detergente suave (50%)
Precauciones	No caminar, no desmontar, herramientas aisladas
Reciclaje	Conforme a la Directiva RAEE (2012/19/UE)
Certificaciones	CE (EMC y baja tensión)
Accesorios incluidos	Cables MC4

Preguntas frecuentes - MSFL150 Mestic

¿Cómo instalar el panel solar MSFL150?

Fije el panel mediante los agujeros previstos en los bordes o péguelo con un sellador resistente a los UV. Asegúrese de que la superficie esté limpia y que el panel esté orientado hacia el sol sin sombra.

¿Puedo conectar varios paneles MSFL150 juntos?

Sí, para un sistema de 12 V, conecte los paneles en paralelo (+ a +, - a -). Para un sistema de 24 V, conéctelos en serie (+ de un panel al - del siguiente).

¿Qué regulador de carga debo usar con este panel?

Utilice un regulador de carga adecuado a la potencia del panel (150 W) y a la tensión de su batería (12 V o 24 V). Siga las instrucciones del regulador.

¿Cómo limpiar el panel solar?

Limpie la superficie con un paño suave y un detergente compuesto de 50 % de agua. Evite productos abrasivos y no camine sobre el panel.

¿Qué hacer si el panel no produce electricidad?

Verifique las conexiones eléctricas (limpias y secas) y el estado de los cables MC4. Asegúrese de que el panel no esté sombreado y que el regulador de carga funcione correctamente.

¿El panel MSFL150 es hermético?

El panel está diseñado para uso en exteriores, pero la caja de conexiones debe protegerse de la humedad. Asegúrese de que los conectores MC4 estén bien apretados.

¿Puedo caminar o sentarme sobre el panel?

No, no camine, no se pare ni salte sobre el panel. Una presión desigual puede dañar las células.

¿Cuál es el voltaje de salida del panel?

El voltaje a máxima potencia es de 19,5 V y el voltaje en circuito abierto de 23,4 V. El voltaje de salida depende de la iluminación y la carga.

¿Cómo conectar el panel a una batería de 12 V?

Conecte el panel al regulador de carga, luego el regulador a la batería. Asegúrese de que el regulador sea adecuado para una batería de 12 V y que se respeten las polaridades.

¿Puedo usar este panel para un sistema de 24 V?

Sí, conectando dos paneles MSFL150 en serie, obtiene un voltaje suficiente para un sistema de 24 V. Utilice un regulador de carga adecuado para 24 V.

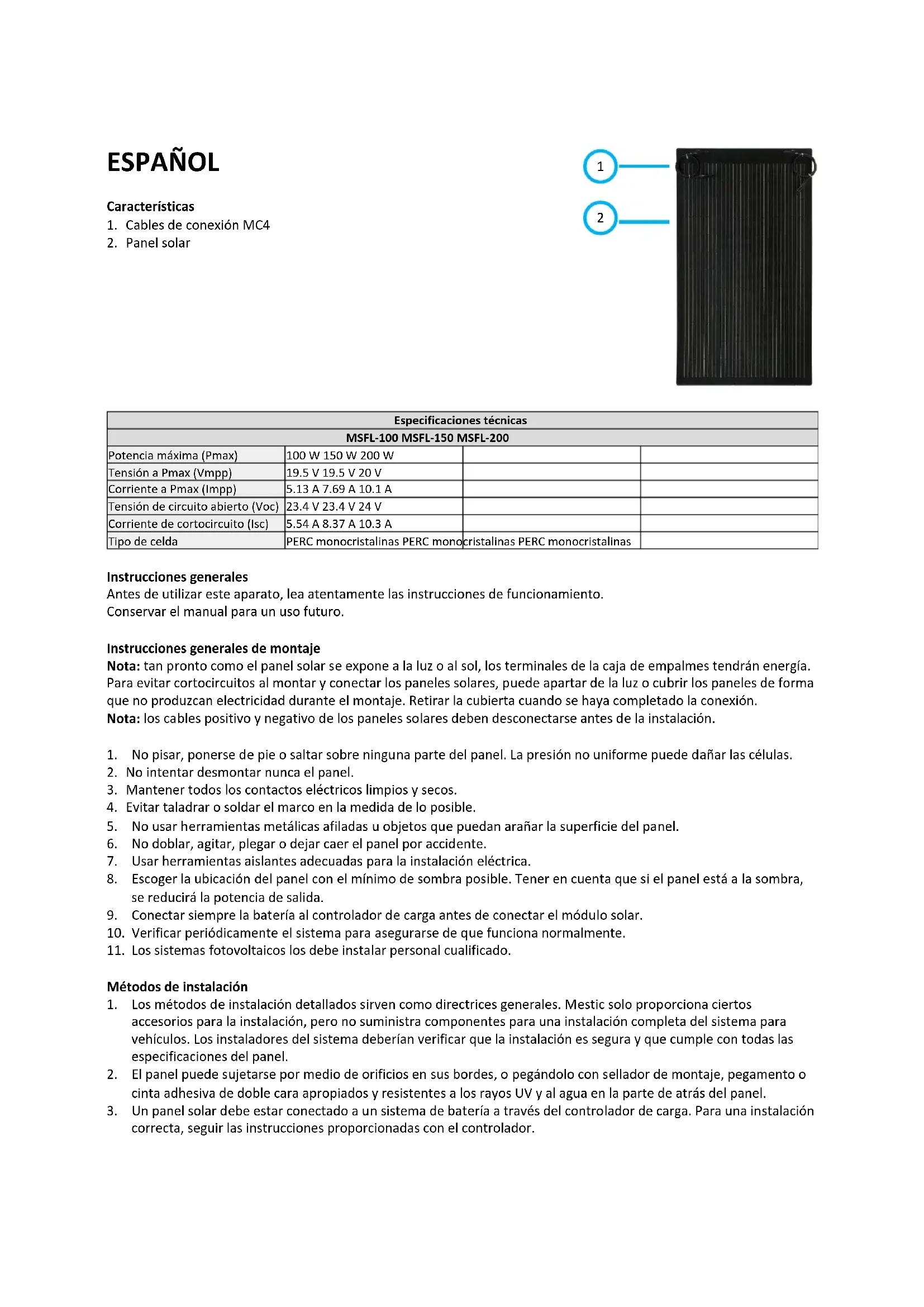

MANUAL DE USUARIO MSFL150 Mestic

1. Cables de conexión MC4
2. Panel solar

1 2

Especificaciones técnicas
MSFL-100 MSFL-150 MSFL-200
Potencia máxima (Pmax)	100 W 150 W 200 W
Tensión a Pmax (Vmpp)	19.5 V 19.5 V 20 V
Corriente a Pmax (Impp)	5.13 A 7.69 A 10.1 A
Tensión de circuito abierto (Voc)	23.4 V 23.4 V 24 V
Corriente de cortocircuito (Isc)	5.54 A 8.37 A 10.3 A
Tipo de celda	PERC monocristalinas PERC monocristalinas PERC monocristalinas

Instrucciones generales

Antes de utilizar este aparato, lea atentamente las instrucciones de funcionamiento. Conservar el manual para un uso futuro.

Instrucciones generales de montaje

Nota: tan pronto como el panel solar se expone a la luz o al sol, los terminales de la caja de empalmes tendrán energía. Para evitar cortocircuitos al montar y conectar los paneles solares, puede apartar de la luz o cubrir los paneles de forma que no produzcan electricidad durante el montaje. Retirar la cubierta cuando se haya completado la conexión.

Nota: los cables positivo y negativo de los paneles solares deben desconectarse antes de la instalación.

1. No pisar, ponerse de pie o saltar sobre ninguna parte del panel. La presión no uniforme puede dañar las células.
2. No intentar desmontar nunca el panel.
3. Mantener todos los contactos eléctricos limpios y secos.
4. Evitar taladrar o soldar el marco en la medida de lo posible.
5. No usar herramientas metálicas afiladas u objetos que puedan arañar la superficie del panel.
6. No doblar, agitar, plegar o dejar caer el panel por accidente.
7. Usar herramientas aislantes adecuadas para la instalación eléctrica.
8. Escoger la ubicación del panel con el mínimo de sombra posible. Tener en cuenta que si el panel está a la sombra, se reducirá la potencia de salida.
9. Conectar siempre la batería al controlador de carga antes de conectar el módulo solar.
10. Verificar periódicamente el sistema para asegurarse de que funciona normalmente.
11. Los sistemas fotovoltaicos los debe instalar personal cualificado.

Métodos de instalación

1. Los métodos de instalación detallados sirven como directrices generales. Mestic solo proporciona ciertos accesorios para la instalación, pero no suministra componentes para una instalación completa del sistema para vehículos. Los instaladores del sistema deberían verificar que la instalación es segura y que cumple con todas las especificaciones del panel.

2. El panel puede sujetarse por medio de orificios en sus bordes, o pegándolo con sellador de montaje, pegamento o cinta adhesiva de doble cara apropiados y resistentes a los rayos UV y al agua en la parte de atrás del panel.

3. Un panel solar debe estar conectado a un sistema de batería a través del controlador de carga. Para una instalación correcta, seguir las instrucciones proporcionadas con el controlador.

Conexión en serie y en paralelo

Si se usa más de un panel, se pueden conectar bien en serie o en paralelo.

Para conectar 2 paneles solares en un sistema de 12 V, conectar los paneles en paralelo conectando el polo positivo con el polo positivo y el polo negativo con el polo negativo.

24V

En serie:

Para conectar 2 paneles solares en un sistema de 24 V, conectar los paneles en serie conectando el polo positivo de un panel con el polo negativo del panel siguiente.

Mantenimiento

1. En general, la lluvia normal y el viento son suficientes para mantener limpio el módulo. En caso necesario, se puede limpiar la superficie con un paño y detergente suaves disuelto en agua al 50 %.
2. Inspeccionar regularmente las conexiones eléctricas para asegurar que están limpias, bien firmes y no sufren daños.

Reciclaje

Este producto lleva el símbolo de clasificación selectiva para residuos de equipos eléctricos y electrónicos. Esto significa que este producto debe manipularse de acuerdo con la Directiva europea (2012/19/EU) para su reciclaje y desmontaje, minimizando así su impacto en el medio ambiente. Para obtener más información, póngase en contacto con las autoridades locales o regionales. Los productos electrónicos no incluidos en el proceso de clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas.

Declaración de conformidad

Por la presente, Gimeg Nederland B.V. declara que el dispositivo MSFL-100/-150/-200, cumple todos los requisitos básicos y otras regulaciones relevantes enumeradas en la directiva europea de compatibilidad electromagnética (2014/30/EU) y la directiva de baja tensión (2014/35/EU). Si necesita una declaración de conformidad completa, puede comunicarse con la dirección que figura en la parte posterior de este manual.
