KSF 400M - Ventilateur Koenic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Koenic
Modèle	KSF 400M
Diamètre de l'hélice	40 cm
Hauteur réglable	Oui, via tube télescopique (vis de réglage)
Poids	Environ 6.2 kg
Tension nominale	220-240 V~, 50 Hz
Puissance nominale	70 W
Consommation en veille	0 W
Niveau sonore	62.7 dB(A)
Débit d'air maximum	57.78 m³/min
Vitesse de l'air maximale	2.62 m/s
Valeur de service (SV)	92 (m³/min)/W
Nombre de vitesses	3 (Faible, Moyen, Élevé)
Fonction oscillation	Oui (bouton poussoir)
Inclinaison réglable	Oui, manuellement
Matériaux principaux	Plastique, métal
Sécurité	Grille de protection, ne pas immerger, surface stable
Nettoyage	Chiffon doux, détergent doux, ne pas utiliser de solvants
Accessoires inclus	Pied, tube télescopique, grilles avant et arrière, hélice, vis, écrou, crochet
Normes	CE, EU 206/2012, IEC 60879, EN 50564, EN 60704

FOIRE AUX QUESTIONS - KSF 400M Koenic

Comment assembler le ventilateur KSF 400M ?

Placez le poids sur le socle, fixez le tube télescopique avec les vis, puis tirez-le à la hauteur désirée et serrez la vis de réglage. Retirez la vis à l'extrémité supérieure du tube, fixez l'unité moteur et serrez. Montez la grille arrière avec l'écrou, faites glisser l'hélice sur l'arbre en alignant la vis, puis accrochez la grille avant et verrouillez avec les vis et l'écrou. Refermez les clips.

Comment nettoyer le ventilateur ?

Avant tout nettoyage, éteignez et débranchez l'appareil. Utilisez un chiffon doux et éventuellement un détergent doux. N'immergez jamais le ventilateur dans l'eau et ne laissez pas l'eau pénétrer dans le moteur. Séchez soigneusement toutes les pièces avant de remonter ou ranger.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que la fiche est bien branchée sur une prise fonctionnelle. Assurez-vous que l'appareil est complètement assemblé et que le bouton de commande n'est pas sur '0'. Si le problème persiste, contactez un service après-vente agréé.

Peut-on utiliser le ventilateur à l'extérieur ?

Non, l'appareil est conçu uniquement pour un usage intérieur sec. Ne l'utilisez pas près de l'eau, d'une piscine ou dans un sous-sol humide.

Comment régler la hauteur du ventilateur ?

Desserrez la vis de réglage de hauteur sur le tube télescopique, ajustez la hauteur souhaitée, puis resserrez la vis. Effectuez toujours cette opération après avoir éteint et débranché l'appareil.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le corps du ventilateur pour enclencher le mouvement de va-et-vient. Tirez à nouveau sur le bouton pour désactiver l'oscillation et revenir au fonctionnement fixe.

Quelles sont les précautions de sécurité à respecter ?

Ne couvrez jamais l'appareil, ne l'utilisez pas sans la grille, ne plongez pas les pièces électriques dans l'eau, et évitez tout contact avec des sources de chaleur. Ne laissez pas les enfants sans surveillance et débranchez toujours avant tout entretien.

Comment ranger le ventilateur hors saison ?

Nettoyez-le d'abord, puis rangez-le dans un endroit propre, sec et frais, hors de portée des enfants et des animaux. Conservez de préférence l'emballage d'origine pour le protéger de la poussière.

Le ventilateur fait du bruit anormal, que faire ?

Vérifiez que les grilles sont bien fermées et que les vis sont serrées. Assurez-vous que l'hélice n'est pas déformée et qu'aucun objet n'est en contact avec les pales. Si le bruit persiste, contactez un service après-vente agréé.

Où puis-je trouver des pièces de rechange pour le KSF 400M ?

Contactez le service après-vente agréé par le fabricant. N'utilisez que des accessoires ou pièces recommandés par Koenic pour éviter tout risque de blessure ou de dommage.

MODE D'EMPLOI KSF 400M Koenic

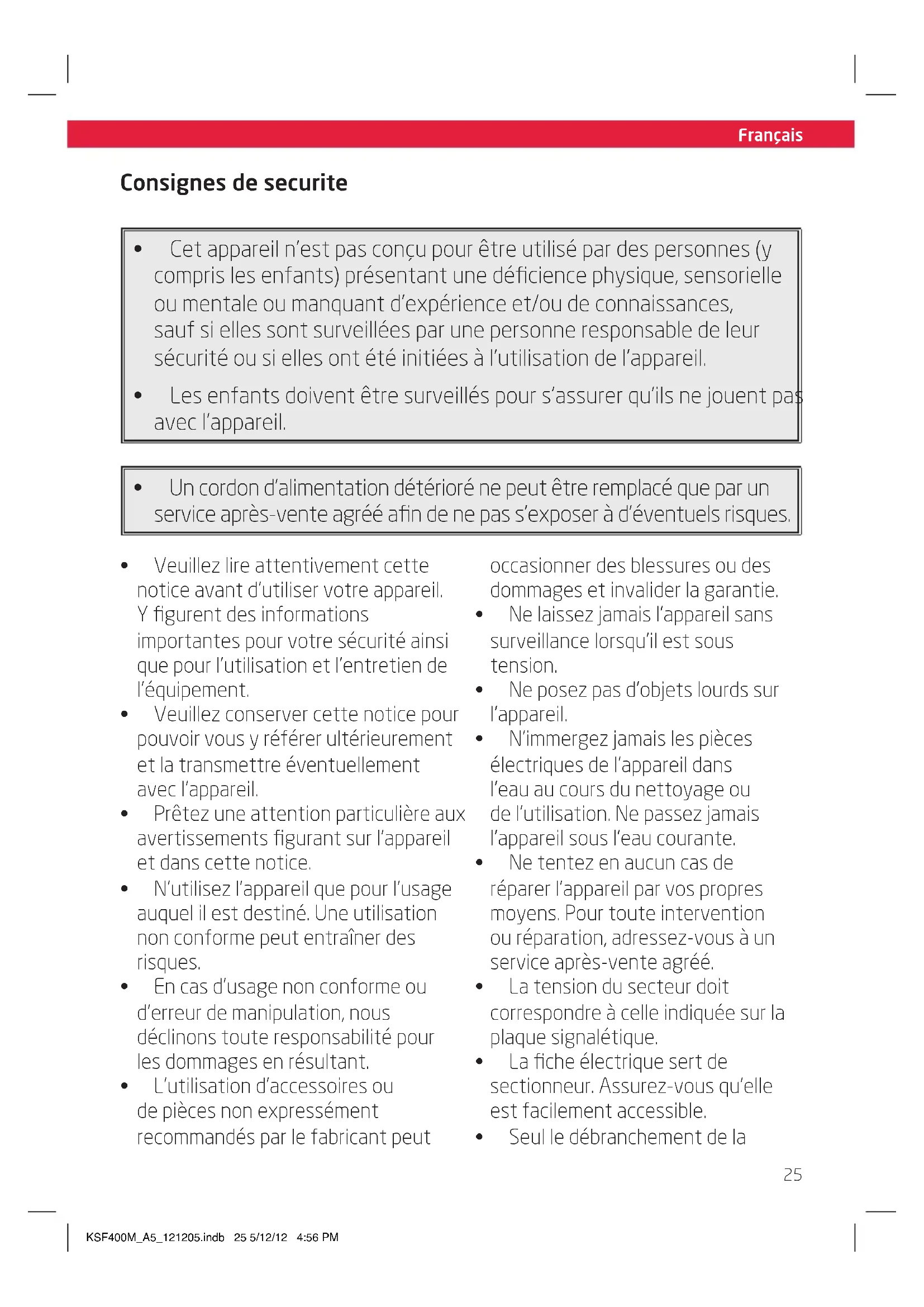

• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) présentant une déficience physique, sensorielle ou mentale ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles ont été initiées à l'utilisation de l'appareil.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Un cordon d'alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s'exposer à d'éventuels risques.

• Veuillez lire attentivement cette notice avant d'utiliser votre appareil. Y figurent des informations importantes pour votre sécurité ainsi que pour l'utilisation et l'entretien de l'équipement.
• Veuillez conserver cette notice pour pouvoir vous y référer ultérieurement et la transmettre éventuellement avec l'appareil.
• Prêtez une attention particulière aux avertissements figurant sur l'appareil et dans cette notice.
• N'utilisez l'appareil que pour l'usage auquel il est destiné. Une utilisation non conforme peut entraîner des risques.
• En cas d'usage non conforme ou d'erreur de manipulation, nous déclinons toute responsabilité pour les dommages en résultant.
• L'utilisation d'accessoires ou de pièces non expressément recommandés par le fabricant peut

occasionner des blessures ou des dommages et invalider la garantie.

• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• Ne posez pas d'objets lourds sur l'appareil.
• N'immergez jamais les pièces électriques de l'appareil dans l'eau au cours du nettoyage ou de l'utilisation. Ne passez jamais l'appareil sous l'eau courante.
• Ne tentez en aucun cas de réparer l'appareil par vos propres moyens. Pour toute intervention ou réparation, adressez-vous à un service après-vente agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
• La fiche électrique sert de sectionneur. Assurez-vous qu'elle est facilement accessible.
• Seul le débranchement de la

Français

Consignes de securite

fiche électrique au niveau de la prise de courant peut interrompre l'alimentation de l'appareil par le secteur.

• Évitez de détériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
• Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poêle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
• Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
• Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
• Si le cordon d'alimentation ou la carcasse de l'appareil sont abîmés, ou si l'appareil est tombé, celui-ci ne doit pas être utilisé avant de l'avoir fait examiner par un service après-vente agréé.
• Placez le produit sur une surface antidérapante, solide et plate.
• Utilisez uniquement ce produit dans des espaces intérieurs secs et jamais à l'extérieur.
• Avertissement ! N'utilisez pas ce produit à proximité de l'eau ou d'endroits à forte humidité ; p.ex. un sous-sol humide ou à côté d'une

piscine ou d'une baignoire.

• Éloignez le produit de toute source de chaleur telle que, par exemple, un four, une plaque chauffante et tout autre appareil/objet qui produit de la chaleur.
• Protégez ce produit des périodes de chaleur et de froid extrêmes ainsi que du rayonnement direct du soleil et de la poussière.
• Ne retirez pas le cache et n'introduisez pas un objet pendant le fonctionnement.
• Avant de nettoyer, laissez le produit s'arrêter entièrement et débranchez-le.
  • Pour éviter une surchauffe, ne recouvrez pas le produit.
• Les jeunes enfants, les enfants et les personnes âgées ne doivent pas être longtemps exposés aux courants d'air froid.
• Éloignez le produit des objets mobiles tels qu'une plante, un rideau, etc.
• Le produit ne doit être branché qu'une fois entièrement monté..

Félicitations!

Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.

Usage prévu

Le produit n'est conçu que pour faire circuler l'air dans une pièce. N'utilisez l'appareil qu'en respectant ces consignes. Toute autre utilisation peut endommager le produit ou causer des blessures.

Déballage et vérification du produit

• Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.
• Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur.
• Après avoir déballé, veuillez consulter la section Nettoyage et entretien.

Liste des pièces

1 Grille arrière
2 Hélice du ventilateur
3 Socle
4 Ecrou
5 Poids
6 Vis
7 Tube télescopique
8 Vis de réglage de hauteur
9 Cordon d'alimentation
10 Crochet
11 Corps du ventilateur
12 Bouton de commande et bouton d'oscillation
13 Grille avant

Contenu

1 Pied de ventilateur
1 Mode d'emploi
4 Vis

Informations techniques

Tension nominale 220 - 240 V\~, 50 Hz

Puissance nominale 70 W

Diamètre du ventilateur40 cm

Poids environ 6.2 kg

Description Symbole	Valeur Unité
Niveau du débit maximum de ventilation	F 57.78 m		^3 /min
Poussée de puissance du ventilateur	P 63.00 W
Valeur de service SV Q	92 (m)		^3 /min)/W
Consommation d'énergie en veille	P_SB	0.00 W
Niveau de puissance sonore du ventilateur	L_WA	62.70 dB(A)
Vitesse maximum d'air d	2.62 mètres/sec
Norme de mesure de la valeur de service	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Coordonnées de contact pour de plus amples renseignements	Imtron GmbHWankelstraße 5D-85046 Ingolstadt

FR

Montage

1. Apposez un poids sur le socle.
2. Fixez le tube télescopique avec les vis.
3. Tirez le tube télescopique et fixez-le en resserrant la vis à serrage à main
4. Retirez la vis à serrage à main de l'extrémité supérieure du tube télescopique.
5. Fixez l'unité moteur au tube télescopique.
6. Placez la vis à serrage et serrez-la à la main pour maintenir l'unité moteur en place.
7. Placez la grille arrière avec la poignée pointant vers le haut et fixez-la avec l'écrou.
8. Faites glisser l'hélice du ventilateur sur l'arbre du moteur, en alignant et resserrant la vis dans l'orifice.
9. Accrochez la grille avant sur la grille arrière.
10. Placez les vis et l'écrou pour verrouiller les grilles. Refermez les clips.

Attention

L'appareil ne doit pas être démonté pendant le fonctionnement, l'entretien général, le nettoyage et la maintenance par l'utilisateur.

Attention

Ne jamais brancher l'appareil au secteur lorsqu'il n'est pas complètement monté.

1. Posez le socle sur une surface stable, plate.
2. Branchez la fiche d'alimentation à une prise électrique appropriée.

Attention

L'appareil ne doit jamais être mis en marche sans le pied ou en position horizontale.

1. Posez le socle sur une surface stable, plate.

1. Branchez l'appareil.

Fonctionnement

1. Tournez le bouton sur les vitesses de 1 à 3 pour allumer le ventilateur. Sélectionnez 0 pour l'éteindre.

0 Bouton

1 Faible

2 Moyen

3 Elevé

1. Réglez-le à l'angle souhaité.
2. Pour enclencher la fonction oscillante, appuyez sur le bouton d'oscillation. Tirez sur le bouton pour le fonctionnement normal.

1. Sélectionnez la vitesse.

1. Réglez l'angle souhaité.

Attention

La grille doit être totalement fermée lors du fonctionnement de l'appareil. Ne pas mettre les doigts ou autres objets dans la grille lors du fonctionnement.

1. Enclenchez ou désenclenchez la fonction d'oscillation.

Attention

Eteignez et débranchez l'appareil avant de régler la hauteur ou l'angle d'oscillation.

FR

Nettoyage et entretien

Avertissement!

Avant de nettoyer, laissez le produit s'arrêter entièrement et débranchez-le.

• Utilisez un tissu doux pour nettoyer. Si la poussière ou la saleté persiste, utilisez un détergent doux.
• N'utilisez pas de solvants ou d'abrasifs, des ustensiles en métal ou des brosses dures pour nettoyer.
• Ne plongez pas le ventilateur dans l'eau ou tout autre liquide. Ne laissez pas l'eau s'égoutter sur ou dans le boîtier du moteur du ventilateur.
• Séchez bien toutes les pièces avant de ranger l'appareil.
• Rangez l'appareil dans un endroit propre, sec et frais hors de la portée des enfants et des animaux.

Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l'environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations.
