Produkttyp	Golvfläkt
Märke	Koenic
Modell	KSF 400M
Bladdiameter	40 cm
Justerbar höjd	Ja, via teleskoprör (justeringsskruv)
Vikt	Cirka 6.2 kg
Nominell spänning	220-240 V~, 50 Hz
Nominell effekt	70 W
Standby-förbrukning	0 W
Ljudnivå	62.7 dB(A)
Maximalt luftflöde	57.78 m³/min
Maximal lufthastighet	2.62 m/s
Servicevärde (SV)	92 (m³/min)/W
Antal hastigheter	3 (Låg, Medel, Hög)
Oscillationsfunktion	Ja (tryckknapp)
Justerbar lutning	Ja, manuellt
Huvudmaterial	Plast, metall
Säkerhet	Skyddsgaller, nedsänk inte, stabil yta
Rengöring	Mjuk trasa, milt rengöringsmedel, använd inte lösningsmedel
Medföljande tillbehör	Fot, teleskoprör, främre och bakre galler, propeller, skruvar, mutter, krok
Standarder	CE, EU 206/2012, IEC 60879, EN 50564, EN 60704

Vanliga frågor - KSF 400M Koenic

Hur monterar jag fläkten KSF 400M?

Placera vikten på basen, fäst teleskopröret med skruvarna, dra sedan upp det till önskad höjd och dra åt justeringsskruven. Ta bort skruven i rörets övre ände, fäst motorhuven och dra åt. Montera bakre gallret med muttern, skjut propellern på axeln så att skruven riktas in, haka sedan fast det främre gallret och lås med skruvarna och muttern. Stäng klämmorna.

Hur rengör jag fläkten?

Före rengöring, stäng av och dra ur enheten. Använd en mjuk trasa och eventuellt ett milt rengöringsmedel. Nedsänk aldrig fläkten i vatten och låt inte vatten tränga in i motorn. Torka alla delar noggrant innan du sätter ihop eller förvarar den.

Vad gör jag om fläkten inte startar?

Kontrollera att kontakten är ordentligt isatt i ett fungerande eluttag. Se till att enheten är helt monterad och att strömbrytaren inte står på '0'. Om problemet kvarstår, kontakta en auktoriserad serviceverkstad.

Kan fläkten användas utomhus?

Nej, apparaten är endast avsedd för inomhusbruk i torra utrymmen. Använd den inte nära vatten, pool eller i en fuktig källare.

Hur justerar jag fläktens höjd?

Lossa höjdjusteringsskruven på teleskopröret, ställ in önskad höjd, och dra sedan åt skruven. Utför alltid denna åtgärd efter att ha stängt av och dragit ur enheten.

Hur aktiverar jag oscillationen?

Tryck på oscillationsknappen som sitter på fläktkroppen för att starta fram- och tillbakarörelsen. Dra ut knappen igen för att avaktivera oscillationen och återgå till fast drift.

Vilka säkerhetsåtgärder bör jag iaktta?

Täck aldrig över enheten, använd den inte utan galler, doppa inte de elektriska delarna i vatten, undvik kontakt med värmekällor. Lämna inte barn utan uppsikt och dra alltid ur kontakten före underhåll.

Hur förvarar jag fläkten under lågsäsong?

Rengör den först, förvara den sedan på en ren, torr och sval plats, utom räckhåll för barn och djur. Behåll gärna originalförpackningen för att skydda den mot damm.

Fläkten låter onormalt, vad gör jag?

Kontrollera att gallren är ordentligt stängda och att skruvarna är åtdragna. Se till att propellern inte är skev och att inget föremål vidrör bladen. Om oljudet kvarstår, kontakta en auktoriserad serviceverkstad.

Var kan jag hitta reservdelar till KSF 400M?

Kontakta en av tillverkaren auktoriserad serviceverkstad. Använd endast rekommenderade tillbehör eller delar från Koenic för att undvika risk för skada eller egendomsskada.

BRUKSANVISNING KSF 400M Koenic

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller bristande kunskap såvida de inte övervakas av en person som ansvarar för deras säkerhet och har kunskap om hur produkten ska användas.
• Barn ska övervakas så de inte leker med produkten.

- En skadad nätsladd får bara ersättas av en auktoriserad serviceagentur för att förhindra skador.

• Läs denna bruksanvisning nogrant före användning. Den innehåller viktig information om din säkerhet liksom om användning och skötsel av utrustningen.
• Spara dessa anvisningar för framtida referens och lämna den vidare med produkten.
• Var uppmärksam på varningarna på produkten och i denna bruksanvisning.
• Använd bara produkten för dess avsedda användning. Olämplig användning kan orsaka skador.
• Vid felaktig användning eller felfunktion, ansvarar vi inte för några skador orsakade av detta.
• Användning av tillbehör och delar ej uttryckligen rekommenderade av tillverkaren kan orsaka skador och annulera garantin.
• Lämna aldrig produkten utan uppsikt när den är påslagen.
  • Placera inga tunga objekt ovanpå

produkten.

• Doppa aldrig ner elektriska delar i vatten i samband med rengöring eller under användning. Håll aldrig produkten under rinnande vatten.
• Under inga omständigheter försök reparera din produkt på egen hand. För service och reparation kontakta en auktoriserad service agentur.
• Nätspänningen måste stämma med informationen som anges på etiketten på produkten.
• Nätkontakten används som urkopplingsenhet. Se till att kontakten är i funktionsdugligt tillstånd.
• Det är bara genom att dra ut kontakten från uttaget som produkten kan helt kopplas bort från huvudnätet.
• Undvik skador på nätsladden som kan orsakas av knutar eller kontakt med skarpa hörn.
  • Håll produkten inklusive nätsladden

Svenska

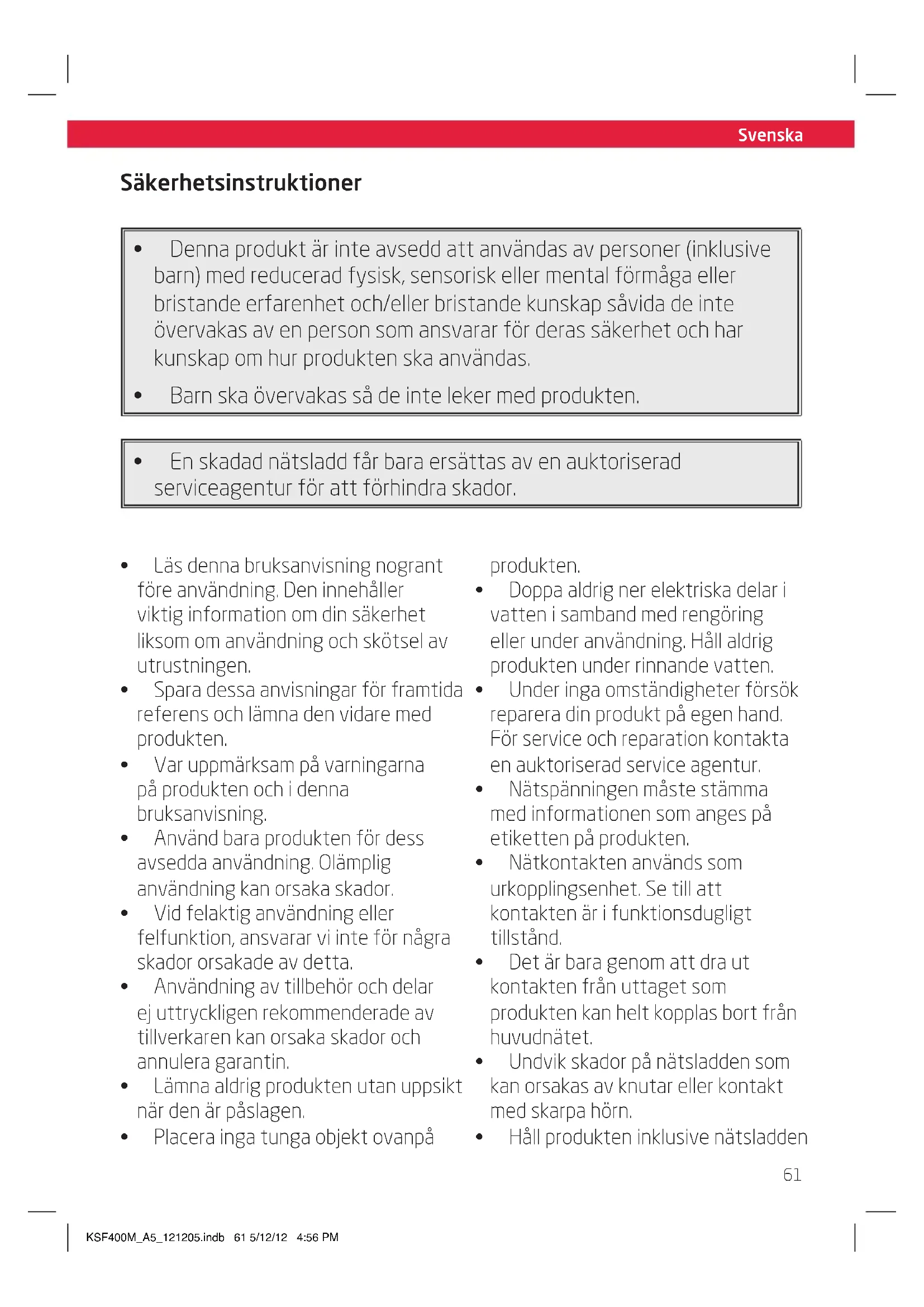

Säkerhetsinstruktioner

och kontakten borta från alla värmekällor som t ex ugnar, värmeplattor och andra varma objekt/föremål.

• Dra bara ut kontakten från vägguttaget med kontakten själva. Dra inte i nätsladden.
• Dra först ut nätkontakten innan tillbehör monteras eller tas bort och före rengöring samt vid felfunktion.
• Om kontakten eller höljet på produkten är skadat eller om produkten tappats får produkten inte användas innan den kontrollerats av en auktoriserad service representant.
• Ställ produkten på en plan, stabil och halksäker yta.
• Använd endast denna produkt i torra inomhusmiljöer och aldrig utomhus.
• Varning! Använd inte denna produkt nära vatten eller i fuktiga miljöer, t.ex. en fuktig källare eller bredvid en bassäng eller ett badkar.
• Håll denna produkt borta från alla värmekällor, som t. ex. ugnar, kokplattor och andra värmealstrande apparater/föremål.
• Skydda denna produkt från extrem hetta och kyla, direkt solljus och smuts.
• Ta inte bort skyddet, och stick aldrig in några föremål när apparaten används.
• Innan du rengör apparaten ska du först låta den stanna helt och sedan koppla ur den från elnätet.
  • För att undvika överhettning får

produkten inte övertäckas.

• Små barn och äldre människor bör inte utsättas för kalla luftströmmar under en längre tid.
• Håll produkten borta från lösa föremål, såsom växter, gardiner etc.
• Produkten får endast anslutas till elnätet när den är helt färdigmonterad.

Grattis!

Tack för ditt köp av en KOENIC produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens.

Avsedd användning

Produkten är endast avsedd för att skapa luftcirkulation i ett rum. Använd endast produkten enligt denna bruksanvisning. All annan användning kan leda till materiella skador eller personskador.

Uppackning och besiktning av produkten

• Ta försiktigt upp produkten och tillbehören ur originalförpackningen. Du rekommenderas att behålla originalförpackningen för framtida förvaring. Om du vill slänga originalförpackningen måste du iaktta gällande bestämmelser. Om du har några frågor om återvinningen kan du kontakta din lokala återvinningscentral.
• Kontrollera leveransens innehåll, så att alla delar finns med och att delarna inte är skadade. Om leveransens innehåll är ofullständigt eller skadat bör du kontakta din återförsäljare omedelbart.
• När du har packat upp produkten, läs vidare i kapitlet Rengöring och skötsel.

Lista över delar

1 Bakre skydd
2 Fläktblad
3 Stöd
4 Mutter
5 Vikt
6 Skruvar
7 Förlängningsstång
8 Skruv för höjdjustering
9 Nätsladd
10 Hållare
11 Fläktenhet
12 Kontrollreglage och svängningsknapp
13 Främre skydd

Innehåll

1 x Stativfläkt
1 x Bruksanvisning
4 x Skruvar

Tekniska data

Märkspänning 220 - 240 V\~, 50 Hz

Märkeffekt 70 W

Fläktens diameter 40 cm

Vikt cirka 6,2 kg

Beskrivning Symbol	Värde Enhet
Maximalflätkapacitet	F 57,78 m		^3 /min
Fläktens ingående effekt	P 63,00 W
Driftsvärde SV 0,92 (m3/min)/W
Effektförbrukning i standby-läge	P_ss	0,00 W
Fläktens ljudnivå L	_wA	62,70 dB(A)
Maximallufthastighet c		2,62 meter/sek
Mätstandard för driftsvärde	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Kontaktuppgifter för mer information	Imtron GmbHWankelstraße 5D-85046 Ingolstadt

SV

Montering

1. Sätt fast vikten på stödet.
2. Montera förlängningsstången med skruvarna.
3. Dra upp förlängningsstången och spänn fast den genom att dra åt vingskruven.
4. Ta bort vingskruven från den övre änden av förlängningsstången.
5. Fäst motorenheten på förlängningsstången.
6. Montera och dra åt vingskruven så att motorenheten sitter på plats.
7. Montera det bakre skyddet med handtaget pekande uppåt och fäst skyddet med muttern.
8. Sätt fast fläktbladet på motorns axel, passa in och dra åt skruven i skåran.
9. Haka fast det främre skyddet i det bakre skyddet.
10. Skruva fast skruvarna och muttrarna för att låsa skyddet. Stäng klämmorna.

Varning

Produkten får inte demonteras under användning, allmän vård, rengöring eller användarunderhåll.

Varning

Anslut aldrig produkten till elnätet förrän den är helt färdigmonterad.

1. Placera stödet på en stabil och plan yta.
2. Anslut nätkontakten till ett lämpligt eluttag.

Varning

Produkten får aldrig användas utan stativet eller i horisontellt läge.

1. Placera stödet på en stabil och plan yta.

1. För att sätta på fläkten, vrid reglaget till hastighet 1-3. För att stänga av fläkten, välj 0.

0 Strömbrytare

1 Låg

2 Mellan

3 Hög

1. Ställ in önskad vinkel.
2. Tryck ner svängningsknappen för att aktivera svängningsfunktionen. Dra upp knappen för normal användning.

1. Välj hastighet. 2. Ställ in önskad vinkel.

Skyddet måste vara helt stängt när produkten används. Stick inte in fingrar eller föremål innanför skyddet under användning.

1. Aktivera eller stäng av svängnings- funktionen.

Varning

Stäng av produkten och dra ur sladden innan du justerar höjden eller vinkeln.

Rengöring och skötsel

Varning!

Innan du rengör apparaten ska du först låta den stanna helt och sedan koppla ur den från elnätet.

• Använd en mjuk trasa för rengöring. Om smutsen och föroreningarna är svåra att ta bort kan du använda ett milt rengöringsmedel.
• Använd inte lösningsmedel, slipande medel, metallföremål eller hårda borstar till rengöringen.
• Sänk inte ner fläkten i vatten eller någon annan vätska. Låt inte vatten droppa på eller ner i fläktens motorenhet.
  • Torka alla delar noggrant före förvaring.
• Förvara fläkten på en sval, torr och ren plats, utom räckhåll för barn och sällskapsdjur.

Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning

av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.
