Terméktípus	Állóventilátor
Márka	Koenic
Modell	KSF 400M
Légcsavar átmérője	40 cm
Állítható magasság	Igen, teleszkópos csővel (beállító csavar)
Súly	Körülbelül 6,2 kg
Névleges feszültség	220-240 V~, 50 Hz
Névleges teljesítmény	70 W
Készenléti fogyasztás	0 W
Zajszint	62,7 dB(A)
Maximális légáramlás	57,78 m³/min
Maximális légsebesség	2,62 m/s
Szolgáltatási érték (SV)	92 (m³/min)/W
Sebességfokozatok száma	3 (Alacsony, Közepes, Magas)
Osztilláció funkció	Igen (nyomógomb)
Állítható dőlésszög	Igen, manuálisan
Fő anyagok	Műanyag, fém
Biztonság	Védőrács, ne merítse vízbe, stabil felület
Tisztítás	Puha rongy, enyhe tisztítószer, ne használjon oldószereket
Tartozékok	Láb, teleszkópos cső, elülső és hátsó rácsok, légcsavar, csavar, anya, horog
Szabványok	CE, EU 206/2012, IEC 60879, EN 50564, EN 60704

Gyakran ismételt kérdések - KSF 400M Koenic

Hogyan szereljem össze a KSF 400M ventilátort?

Helyezze a súlyt az alapra, rögzítse a teleszkópos csövet a csavarokkal, majd húzza ki a kívánt magasságra, és húzza meg a beállító csavart. Távolítsa el a csavart a cső felső végén, rögzítse a motor egységet, és húzza meg. Szerelje fel a hátsó rácsot az anyával, csúsztassa a légcsavart a tengelyre, igazítva a csavart, majd akassza fel az elülső rácsot, és rögzítse a csavarokkal és anyával. Zárja vissza a klipszeket.

Hogyan tisztítsam a ventilátort?

Tisztítás előtt kapcsolja ki és húzza ki a készüléket. Használjon puha rongyot és esetleg enyhe tisztítószert. Soha ne merítse a ventilátort vízbe, és ne hagyja, hogy víz jusson a motorba. Szárítson meg alaposan minden alkatrészt, mielőtt újra összeszereli vagy elteszi.

Mit tegyek, ha a ventilátor nem kapcsol be?

Ellenőrizze, hogy a dugó megfelelően be van-e dugva egy működő aljzatba. Győződjön meg arról, hogy a készülék teljesen össze van szerelve, és a vezérlőgomb nincs '0' állásban. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos vevőszolgálattal.

Használható a ventilátor kültéren?

Nem, a készülék kizárólag száraz beltéri használatra készült. Ne használja víz, medence közelében vagy nedves pincében.

Hogyan állítsam be a ventilátor magasságát?

Lazítsa meg a magasságbeállító csavart a teleszkópos csövön, állítsa be a kívánt magasságot, majd húzza meg a csavart. Ezt a műveletet mindig a készülék kikapcsolása és kihúzása után végezze.

Hogyan aktiválom az osztillációt?

Nyomja meg a ventilátor testén található osztillációs gombot a lengő mozgás bekapcsolásához. Húzza meg ismét a gombot az osztilláció kikapcsolásához és a rögzített üzemmódhoz való visszatéréshez.

Milyen biztonsági óvintézkedéseket kell betartani?

Soha ne takarja le a készüléket, ne használja rács nélkül, ne merítse az elektromos alkatrészeket vízbe, és kerülje a hőforrásokkal való érintkezést. Ne hagyja felügyelet nélkül a gyermekeket, és mindig húzza ki a készüléket karbantartás előtt.

Hogyan tároljam a ventilátort szezonon kívül?

Először tisztítsa meg, majd tárolja tiszta, száraz és hűvös helyen, gyermekektől és állatoktól elzárva. A por elleni védelem érdekében lehetőleg tartsa meg az eredeti csomagolást.

A ventilátor szokatlan zajt ad, mit tegyek?

Ellenőrizze, hogy a rácsok megfelelően zárva vannak-e és a csavarok meg vannak-e húzva. Győződjön meg arról, hogy a légcsavar nem deformálódott, és semmilyen tárgy nem érintkezik a lapátokkal. Ha a zaj továbbra is fennáll, lépjen kapcsolatba egy hivatalos vevőszolgálattal.

Hol találok pótalkatrészeket a KSF 400M-hez?

Lépjen kapcsolatba a gyártó által jóváhagyott vevőszolgálattal. Csak a Koenic által ajánlott tartozékokat vagy alkatrészeket használja a sérülés vagy károsodás kockázatának elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ KSF 400M Koenic

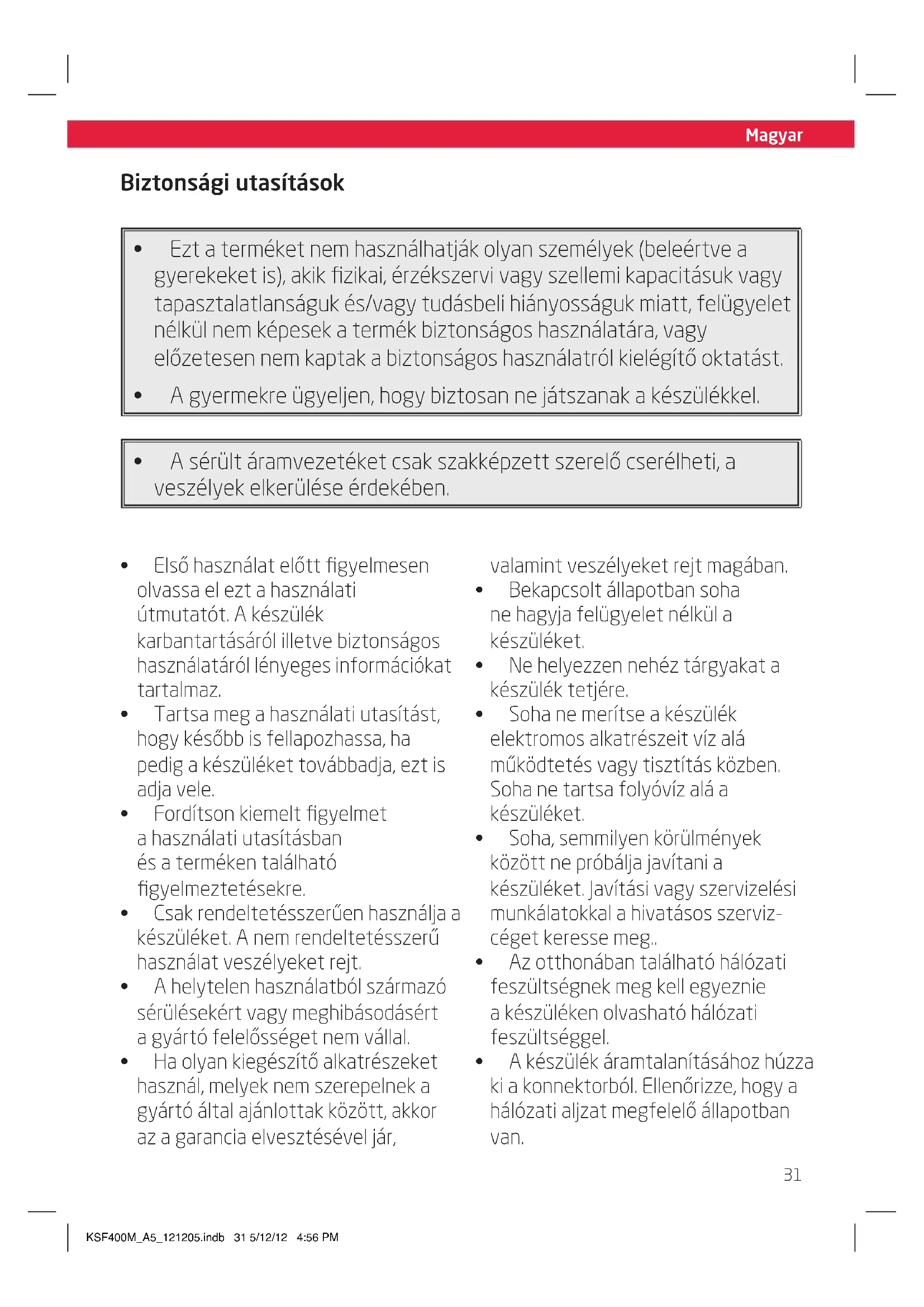

Biztonsági utasítások

• Ezt a terméket nem használhatják olyan személyek (beleértve a gyerekeket is), akik fizikai, érzékszervi vagy szellemi kapacitásuk vagy tapasztalatlanságuk és/vagy tudásbeli hiányosságuk miatt, felügyelet nélkül nem képesek a termék biztonságos használatára, vagy előzetesen nem kaptak a biztonságos használatról kielégítő oktatást.
• A gyermekre ügyeljen, hogy biztosan ne játszanak a készülékkel.

- A sérült áramvezetéket csak szakképzett szerelő cserélheti, a veszélyek elkerülése érdekében.

• Első használat előtt figyelmesen olvassa el ezt a használati útmutatót. A készülék karbantartásáról illetve biztonságos használatáról lényeges információkat tartalmaz.
• Tartsa meg a használati utasítást, hogy később is fellapozhassa, ha pedig a készüléket továbbadja, ezt is adja vele.
• Fordítson kiemelt figyelmet a használati utasításban és a terméken található figyelmeztetésekre.
• Csak rendeltetésszerűen használja a készüléket. A nem rendeltetésszerű használat veszélyeket rejt.
• A helytelen használatból származó sérülésekért vagy meghibásodásért a gyártó felelősséget nem vállal.
• Ha olyan kiegészítő alkatrészeket használ, melyek nem szerepelnek a gyártó által ajánlottak között, akkor az a garancia elvesztésével jár,

valamint veszélyeket rejt magában.

• Bekapcsolt állapotban soha ne hagyja felügyelet nélkül a készüléket.
• Ne helyezzen nehéz tárgyakat a készülék tetjére.
• Soha ne merítse a készülék elektromos alkatrészeit víz alá működtetés vagy tisztítás közben. Soha ne tartsa folyóvíz alá a készüléket.
• Soha, semmilyen körülmények között ne próbálja javítani a készüléket. Javítási vagy szervizelési munkálatokkal a hivatásos szerviz-céget keresse meg..
• Az otthonában található hálózati feszültségnek meg kell egyeznie a készüléken olvasható hálózati feszültséggel.
• A készülék áramtalanításához húzza ki a konnektorból. Ellenőrizze, hogy a hálózati aljzat megfelelő állapotban van.

Magyar

Biztonsági utasítások

• Csak a csatlakozó kihúzása után lehet biztos benne, hogy a készüléket teljesen áramtalanította.
• Vigyázzon, hogy az áramvezeték ne sérüljön, ha éles sarkokkal vagy kiszögellésekkel kerül kapcsolatba.
• Tartsa távol a készüléket, beleértve az áramvezetéket és a csatlakozót is, mindenféle hőforrástól, mint például sütők, főzőlapok, vagy más hőtermelő készülékek/tárgyak.
• Csak a csatlakozónál fogva húzza ki a készüléket a konnektorból. A vezetéket ne húzza.
• A készüléket húzza ki a konnektorból, ha nem használja, ha hibát észlel, ha tisztítja, vagy mielőtt kiegészítő alkatrészeket szerel fel vagy le.
• Ha az áramvezeték, vagy a készülék külső borítása megsérül, vagy ha leejtette, a készülék addig nem használható, míg egy szakképzett szerelő meg nem győződik annak használhatóságáról.
• A terméket lapos, szilárd és csúszásmentes felületre helyezze.
• A terméket kizárólag száraz helyiségben használja, soha ne a szabadban.
• Figyelmeztetés! Ne használja a terméket víz vagy nedvességforrás közelében – pl. nedves alagsorban vagy úszómedence, fürdőkád mellett.
• A terméket tartsa távol hőforrásoktól, például sütőktől, főzőlapoktól vagy más hőt termelő

készülékektől/tárgyaktól.

• Védje a terméket az extrém hőtől és hidegtől, valamint a közvetlen napfénytől és portól.
• Ne távolítsa el a védőburkolatot, és ne dugjon bele semmilyen tárgyat a készülék működése közben.
• Tisztítás előtt mindig várja meg, amíg a termék teljesen leáll, majd húzza ki az elektromos hálózati aljzatból.
• A túlhevülést elkerülendő ne takarja le a terméket.
• A kisgyerekek, gyerekek és idősek ne legyenek hosszabb időre kitéve hideg légfuvallatok hatásának.
• A terméket tartsa távol a lazán rögzített tárgyaktól, például növényektől, függönyöktől stb.
• A termék csak teljesen összeszerelt állapotban csatlakoztatható az elektromos hálózathoz.

Gratulálunk!

Köszönjük, hogy KOENIC terméket vásárolt. Kérjük, fi gyelmesen olvassa el ezt a használati útmutatót és tartsa meg későbbi használatra.

Rendeltetésszerű használat

A termék kizárólag helyiségek levegőjének keringetésére szolgál. Csak az alábbi útmutatónak megfelelően használja. Ettől eltérő használata a termék károsodását vagy személyi sérülést okozhat.

A termék kicsomagolása és ellenőrzése

• Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolából. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal.
• Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval.
• A kicsomagolás után a Tisztítás és karbantartás fejeztben leírtak szerint járjon el.

Alkatrészek listája

1 Hátsó védő
2 Ventillátor propeller
3 Alap
4 Anyacsavar
5 Ellensúly
6 Csavarok
7 Kihúzható oszlop
8 Magasságallító csavar
9 Áramvezeték
10 Konzol
11 Ventillátor test
12 Irányító gomb és oszcillációs gomb
13 Első védő

Tartalom

1 x Álló ventilátor
1 x Használati utasítás
4 x Csavarok

Technikai adatok

Névleges feszültéség 220 - 240 V\~, 50 Hz

Névleges teljesítmény 70 W

Ventillátor átmérő 40 cm

Tömeg körülbelül 6.2 kg

Leírás	Szimbólum	Érték Egység
Maximális ventilátor áramlás	F 57.78 m3/perc
Ventillátor bemeneti teljesítmény	P 63.00 W
Szerviz érték SV 0.92 (m3/perc)/W
Készenléti áramfelvétel	P_ss	0.00 W
Ventilátor teljesítmény zaj	L_wA	62.70 dB(A)
Maximális levegő sebesség	c 2.62 Méter/mp
Szerviz érték mérési szabványa	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
További információk ezen az elérhetőségen	Imtron GmbHWankelstraße 5D-85045 Ingolstadt

HU

Összeszerelés

1. Szerelje fel az ellensúlyt az alapra.
2. Szerelje fel a kihúzható oszlopot a csavarokkal.
3. Húzza fel a kihúzható oszlopot és szorítsa meg a hüvelykujj-csavar megszorításával.
4. Távolítsa el a hüvelykujj-csavart a kihúzható oszlop felső részéről.
5. Csatlakoztassa a motor egységet a kihúzható oszlophoz.
6. Szerelje fel és szorítsa meg a hüvelykujj-csavart, hogy a helyén tartsa a motor egységet.
7. Szerelje fel a hátsó védőt a fogóval fölfelé, és szorítsa meg az anyacsavarral.
8. Csúsztassa a ventilátor propellereit a motor szárára, egy irányba a vájattal, amiben megszoríthatja a csavart.
9. Akassza az első védőt a hátsó védőre.
10. Helyezze be a csavarokat és az anyát, hogy lezárja a védőt. Zárja le a kapcsokat.

Vigyázat

A terméket nem szabad szétszerelni működés közben, általános karbantartás tisztítás vagy felhasználói szervízelés miatt.

Vigyázat

Soha ne csatlakoztassa a készüléket a konnektorba, ha nincs teljesen összeszerelve.

1. Helyezze az alapot egy stabil, vízszintes felületre.
2. Dugja be a csatlakozót a konnektorba.

Vigyázat

A termék nem használható a talapzat nélkül, vagy vízszintes helyzetben.

1. Helyezze az alapot stabil, vízszintes felületre.

1. Dugja be a készüléket.

Használat

1. Hogy bekapcsolja a ventillátort, csavarja el a gombot az 1-3 sebességre. A kikapcsoláshoz csavarja a 0-ra.

0 Kapcsoló

1 Aacsony

2 Közepes

3 Magas

1. Állítsa a kívánt szögbe.
2. Nyomja be az oszcillációs gombot, hogy aktiválja az oszcillációs funkciót. Húzza ki a gombot a normal működéshez.

Vigyázat

A védőnek teljesen zárva kell lennie, ha működteti a terméket. Használat közben ne tegye az ujjait a védőre.

1. Válassza ki a sebességet.

1. Állítsa be a kívánt szöget.

1. Aktiválja vagy deaktiválja az oszcillációs funkciót.

Vigyázat

Kapcsolja ki a terméket és húzza ki a konnektorból, mielőtt beállítaná a magasságot vagy a dőlésszöget.

Tisztítás és karbantartás

Figyelmeztetés!

Tisztítás előtt mindig várja meg, amíg a termék teljesen leáll, majd húzza ki az elektromos hálózati aljzatból.

• A tisztításhoz használjon puha törlőruhát. Ha a koszt nehéz eltávolítani, használjon enyhe tisztítószert.
• Ne használjon karcoló tisztítószereket vagy oldószereket, fém eszközöket vagy kemény kefét a tisztításhoz.
• Ne merítse vízbe vagy más folyadékba a ventilátort. Ne hagyja, hogy víz csepegjen a ventilátorra vagy a motor burkolatába.
• Tárolás előtt az összes alkatrészt alaposan szárítsa meg.
• A készüléket hűvös, száraz és tiszta helyen tárolja, gyerekek és háziállatok számára nem hozzáférhető helyen.

Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforrásokat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal.
