KSF 400M - Admirador Koenic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de pedestal
Marca	Koenic
Modelo	KSF 400M
Diámetro de la hélice	40 cm
Altura ajustable	Sí, mediante tubo telescópico (tornillo de ajuste)
Peso	Aproximadamente 6.2 kg
Tensión nominal	220-240 V~, 50 Hz
Potencia nominal	70 W
Consumo en espera	0 W
Nivel de sonido	62.7 dB(A)
Caudal de aire máximo	57.78 m³/min
Velocidad del aire máxima	2.62 m/s
Valor de servicio (SV)	92 (m³/min)/W
Número de velocidades	3 (Bajo, Medio, Alto)
Función de oscilación	Sí (botón pulsador)
Inclinación ajustable	Sí, manualmente
Materiales principales	Plástico, metal
Seguridad	Rejilla de protección, no sumergir, superficie estable
Limpieza	Paño suave, detergente suave, no usar disolventes
Accesorios incluidos	Pie, tubo telescópico, rejillas delantera y trasera, hélice, tornillos, tuerca, gancho
Normas	CE, EU 206/2012, IEC 60879, EN 50564, EN 60704

Preguntas frecuentes - KSF 400M Koenic

¿Cómo ensamblar el ventilador KSF 400M?

Coloque el peso sobre la base, fije el tubo telescópico con los tornillos, luego tire hacia la altura deseada y apriete el tornillo de ajuste. Retire el tornillo del extremo superior del tubo, fije la unidad del motor y apriete. Monte la rejilla trasera con la tuerca, deslice la hélice sobre el eje alineando el tornillo, luego cuelgue la rejilla delantera y asegúrela con los tornillos y la tuerca. Cierre los clips.

¿Cómo limpiar el ventilador?

Antes de cualquier limpieza, apague y desenchufe el aparato. Use un paño suave y posiblemente un detergente suave. Nunca sumerja el ventilador en agua y no permita que entre agua en el motor. Seque cuidadosamente todas las piezas antes de volver a montar o guardar.

¿Qué hacer si el ventilador no se enciende?

Verifique que el enchufe esté bien conectado a una toma de corriente funcional. Asegúrese de que el aparato esté completamente ensamblado y que el botón de control no esté en '0'. Si el problema persiste, contacte a un servicio posventa autorizado.

¿Se puede usar el ventilador en exteriores?

No, el aparato está diseñado solo para uso interior seco. No lo use cerca de agua, piscinas o en un sótano húmedo.

¿Cómo ajustar la altura del ventilador?

Afloje el tornillo de ajuste de altura en el tubo telescópico, ajuste la altura deseada, luego vuelva a apretar el tornillo. Realice siempre esta operación después de haber apagado y desenchufado el aparato.

¿Cómo activar la oscilación?

Presione el botón de oscilación ubicado en el cuerpo del ventilador para iniciar el movimiento de vaivén. Vuelva a tirar del botón para desactivar la oscilación y volver al funcionamiento fijo.

¿Cuáles son las precauciones de seguridad que se deben seguir?

Nunca cubra el aparato, no lo use sin la rejilla, no sumerja las piezas eléctricas en agua y evite el contacto con fuentes de calor. No deje a los niños sin supervisión y siempre desconecte antes de cualquier mantenimiento.

¿Cómo guardar el ventilador fuera de temporada?

Primero límpielo, luego guárdelo en un lugar limpio, seco y fresco, fuera del alcance de niños y animales. Conserve preferiblemente el embalaje original para protegerlo del polvo.

El ventilador hace ruido anormal, ¿qué hacer?

Verifique que las rejillas estén bien cerradas y que los tornillos estén apretados. Asegúrese de que la hélice no esté deformada y que ningún objeto esté en contacto con las aspas. Si el ruido persiste, contacte a un servicio posventa autorizado.

¿Dónde puedo encontrar piezas de repuesto para el KSF 400M?

Contacte al servicio posventa autorizado por el fabricante. Use solo accesorios o piezas recomendados por Koenic para evitar cualquier riesgo de lesión o daño.

MANUAL DE USUARIO KSF 400M Koenic

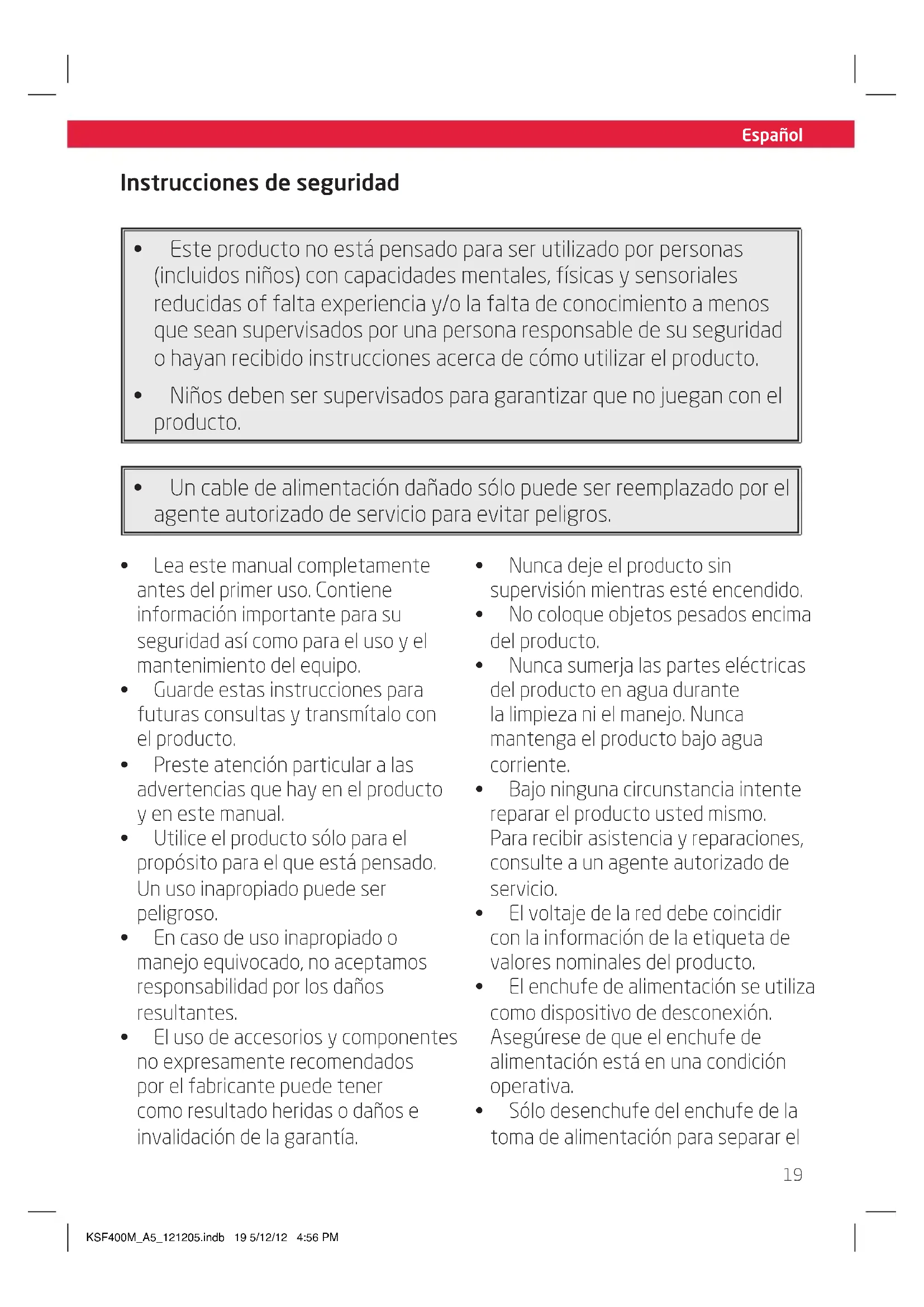

Instrucciones de seguridad

• Este producto no está pensado para ser utilizado por personas (incluidos niños) con capacidades mentales, físicas y sensoriales reducidas of falta experiencia y/o la falta de conocimiento a menos que sean supervisados por una persona responsable de su seguridad o hayan recibido instrucciones acerca de cómo utilizar el producto.
• Niños deben ser supervisados para garantizar que no juegan con el producto.

- Un cable de alimentación dañado sólo puede ser reemplazado por el agente autorizado de servicio para evitar peligros.

• Lea este manual completamente antes del primer uso. Contiene información importante para su seguridad así como para el uso y el mantenimiento del equipo.
• Guarde estas instrucciones para futuras consultas y transmítalo con el producto.
• Preste atención particular a las advertencias que hay en el producto y en este manual.
• Utilice el producto sólo para el propósito para el que está pensado. Un uso inapropiado puede ser peligroso.
• En caso de uso inapropiado o manejo equivocado, no aceptamos responsabilidad por los daños resultantes.

• El uso de accesorios y componentes no expresamente recomendados por el fabricante puede tener como resultado heridas o daños e invalidación de la garantía.

• Nunca deje el producto sin supervisión mientras esté encendido.

• No coloque objetos pesados encima del producto.
• Nunca sumerja las partes eléctricas del producto en agua durante la limpieza ni el manejo. Nunca mantenga el producto bajo agua corriente.
• Bajo ninguna circunstancia intente reparar el producto usted mismo. Para recibir asistencia y reparaciones, consulte a un agente autorizado de servicio.
• El voltaje de la red debe coincidir con la información de la etiqueta de valores nominales del producto.
• El enchufe de alimentación se utiliza como dispositivo de desconexión. Asegúrese de que el enchufe de alimentación está en una condición operativa.
• Sólo desenchufe del enchufe de la toma de alimentación para separar el

Español

Instrucciones de seguridad

producto completamente de la red.

• Evite daños en el cable de alimentación que podrían ser causados por torceduras o el contacto con rincones afilados.
• Mantenga este producto incluido el cable de alimentación y el enchufe de alimentación lejos de fuentes de calor como por ejemplo, hornos, platos calientes y otros dispositivos/objetos que produzcan calor.
• Sólo desenchufe de la toma de alimentación tirando del propio enchufe. No tire del cable.
• Desenchufe el producto cuando el producto no esté en uso, en caso de disfunción, antes de conectar o quitar accesorios y antes de cada limpieza.
• Si el cable de alimentación o la carcasa del producto están dañados o si el producto se ha caído, no debe utilizarse el producto antes de que sea examinado por un agente autorizado de servicio.
• Ponga el producto sobre una superficie plana, resistente y no deslizante.
• Use este producto en lugares secos de interior exclusivamente, nunca en exteriores.
• ¡Atención! No use este producto cerca del agua o de humedad importante, como en un sótano húmedo o al lado de una piscina o bañera.
• Mantenga el producto alejado de

fuentes de calor como, por ejemplo, hornos, fogones y otros dispositivos/objetos que generen calor.

• Proteja el producto de extremos de calor y frío, así como de la luz solar directa y el polvo.
• No retire la protección ni introduzca ningún objeto durante el funcionamiento.
• Antes de limpiar, deje que el producto se detenga por completo y desconéctelo de la corriente.
• Para evitar sobrecalentamientos, no cubra el producto.
• Los niños pequeños, niños y las personas mayores no deben exponerse a corrientes de aire frío durante un tiempo prolongado.
• Mantenga el producto alejado de objetos sueltos como plantas, cortinas, etc.
• El producto solamente puede conectarse a la corriente una vez totalmente montado.

Felicidades!

Gracias por adquirir un producto KOENIC. Lea atentamente este manual y consérvelo como referencia en el futuro.

Uso pretendido

El producto está exclusivamente diseñado para hacer circular el aire de una habitación. Úselo exclusivamente según estas instrucciones. Cualquier otro uso puede provocar daños en el producto o personales.

Desembalado e inspección del producto

• Saque el producto y sus accesorios cuidadosamente del embalaje original. Se recomienda conservar el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de gestión de residuos local.
• Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición.
• Tras desembalarlo, consulte el capítulo Limpieza y cuidados.

Lista de piezas

1 Protección trasera
2 Pala del ventilador
3 Base
4 Rosca
5 Peso
6 Tornillos
7 Mástil extensor
8 Tornillo de ajuste de altura
9 Cable de alimentación
10 Soporte
11 Cuerpo del ventilador
12 Mando de control y mando de oscilación
13 Protección delantera

Contenido

1 x Ventilador de pie
1 x manual del usuario
4 x tornillos

Datos técnicos

Tensión nominal 220 - 240 V\~, 50 Hz

Consumo nominal 70 W

Diámetro del ventilador: 40 cm

Peso aprox. 6,2 kg

Descripción Símbolo	Valor Unidad
Caudal máximo del ventilador	F 57.78 m		^3 /min
Entrada de alimentación del ventilador	P 63.00 W
Valor de servicio SV 0.92 (m)			#min)/W
Consum de energía en espera	P_ss	0.00 W
Nivel sonoro del ventilador	L_wA	62.70 dB(A)
Velocidad maxima del aire	c 2.62 metros/s
Estándares de medición para el valor de servicio	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Detalles de contacto para obtener más información	Imtron GmbHWankelstraße 5D-85045 Ingolstadt

ES

Montaje

1. Coloque el peso en la base.
2. Instale el mástil extensor con los tornillos.
3. Tire del mástil extensor y fíjelo apretando el tornillo manual.
4. Saque el tornillo del extremo superior del mástil extensor.
5. Fije la unidad motora al mástil extensor.
6. Instale y apriete el tornillo para mantener la unidad motora en posición.
7. Instale la protección trasera con el asa hacia arriba y fíjela con la rosca.
8. Pase la pala del ventilador por el eje motor, alineando y apretando el tornillo de la ranura.
9. Enganche la protección delantera a la posterior.
10. Instale los tornillos y la rosca para fijar la protección. Cierre los clips.

Precaución

El aparato no debe desmontarse durante el funcionamiento, los cuidados generales, la limpieza y el mantenimiento por parte del usuario.

Precaución

No conecte nunca el producto a la corriente si no está totalmente montado.

1. Coloque la base sobre una superficie estable y plana..
2. Conecte el enchufe a una toma de corriente adecuada.

Precaución

El producto no puede usarse nunca sin el soporte ni en posición horizontal.

1. Coloque la base sobre una superficie estable y plana.

1. Enchufe el producto,

Funcionamiento

1. Para encender el ventilador, gire el mando a la velocidad 1-3. Para apagar el ventilador, seleccione 0.

0 Interruptor

1 Bajo

2 Medio

3 Alto

1. Ajústelo al ángulo deseado.
2. Presione el mando de oscilación para activar la función de oscilación. Tire del mando para el funcionamiento normal.

Precaución

La protección debe estar totalmente cerrada cuando se use el producto.

Durante el funcionamiento, no ponga los dedos ni otros objetos en la protección.

1. Seleccione la velocidad.

1. Ajuste el ángulo deseado.

1. Active o desactive la función de oscilación.

Precaución

Apague y desconecte el producto antes de ajustar la altura o cambiar el ángulo.

ES

Limpieza y cuidados

Atención.

Antes de limpiarlo, deje que el producto se detenga por completo y desconéctelo de la corriente.

• Use una gamuza suave para limpiarlo. Si la suciedad o restos son difíciles de eliminar, use un detergente suave.
• No use disolventes ni abrasivos, utensilios metálicos ni cepillos rígidos para limpiarlo.
• No sumerja el ventilador en agua ni otros líquidos. No deje que gotee agua sobre o dentro del chasis del motor del ventilador.
• Seque por completo todas las piezas antes de guardarlo.
• Guarde el aparato en un lugar fresco, seco y limpio, fuera del alcance de niños y mascotas.

No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de recogida de reciclado de

piezas eléctricas y electrónicas WEEE. Con ello ayudará a preservar los recursos naturales y a proteger el medio ambiente. Contactar con su vendedor o las autoridades locales para obtener más información.
