Tipo de produto	Ventilador de pé
Marca	Koenic
Modelo	KSF 400M
Diâmetro da hélice	40 cm
Altura ajustável	Sim, através de tubo telescópico (parafuso de ajuste)
Peso	Aproximadamente 6.2 kg
Tensão nominal	220-240 V~, 50 Hz
Potência nominal	70 W
Consumo em espera	0 W
Nível de ruído	62.7 dB(A)
Fluxo de ar máximo	57.78 m³/min
Velocidade máxima do ar	2.62 m/s
Valor de serviço (SV)	92 (m³/min)/W
Número de velocidades	3 (Baixo, Médio, Alto)
Função oscilação	Sim (botão de pressão)
Inclinação ajustável	Sim, manualmente
Materiais principais	Plástico, metal
Segurança	Grade de proteção, não imergir, superfície estável
Limpeza	Pano macio, detergente suave, não usar solventes
Acessórios incluídos	Pé, tubo telescópico, grades dianteira e traseira, hélice, parafuso, porca, gancho
Normas	CE, EU 206/2012, IEC 60879, EN 50564, EN 60704

Perguntas frequentes - KSF 400M Koenic

Como montar o ventilador KSF 400M?

Coloque o peso sobre a base, fixe o tubo telescópico com os parafusos, depois puxe-o para a altura desejada e aperte o parafuso de ajuste. Remova o parafuso na extremidade superior do tubo, fixe a unidade do motor e aperte. Monte a grade traseira com a porca, deslize a hélice no eixo alinhando o parafuso, depois pendure a grade dianteira e trave com os parafusos e a porca. Feche os clipes.

Como limpar o ventilador?

Antes de qualquer limpeza, desligue e desconecte o aparelho. Use um pano macio e eventualmente um detergente suave. Nunca mergulhe o ventilador em água e não deixe a água entrar no motor. Seque cuidadosamente todas as peças antes de remontar ou guardar.

O que fazer se o ventilador não ligar?

Verifique se a ficha está bem conectada a uma tomada funcional. Certifique-se de que o aparelho está completamente montado e que o botão de comando não está em '0'. Se o problema persistir, contacte um serviço de assistência técnica autorizado.

Pode-se usar o ventilador ao ar livre?

Não, o aparelho foi concebido apenas para uso interior seco. Não o utilize perto de água, de uma piscina ou num porão húmido.

Como ajustar a altura do ventilador?

Afrouxe o parafuso de ajuste de altura no tubo telescópico, ajuste a altura desejada, depois aperte o parafuso. Realize sempre esta operação após desligar e desconectar o aparelho.

Como ativar a oscilação?

Pressione o botão de oscilação localizado no corpo do ventilador para iniciar o movimento de vaivém. Puxe novamente o botão para desativar a oscilação e voltar ao funcionamento fixo.

Quais são as precauções de segurança a ter?

Nunca cubra o aparelho, não o utilize sem a grade, não mergulhe as peças elétricas em água e evite qualquer contacto com fontes de calor. Não deixe crianças sem supervisão e desconecte sempre antes de qualquer manutenção.

Como guardar o ventilador fora de época?

Limpe-o primeiro, depois guarde-o num local limpo, seco e fresco, fora do alcance de crianças e animais. Conserve de preferência a embalagem original para o proteger do pó.

O ventilador faz ruído anormal, o que fazer?

Verifique se as grades estão bem fechadas e se os parafusos estão apertados. Certifique-se de que a hélice não está deformada e que nenhum objeto está em contacto com as pás. Se o ruído persistir, contacte um serviço de assistência técnica autorizado.

Onde posso encontrar peças de reposição para o KSF 400M?

Contacte o serviço de assistência técnica autorizado pelo fabricante. Utilize apenas acessórios ou peças recomendados pela Koenic para evitar qualquer risco de ferimento ou dano.

MANUAL DE UTILIZADOR KSF 400M Koenic

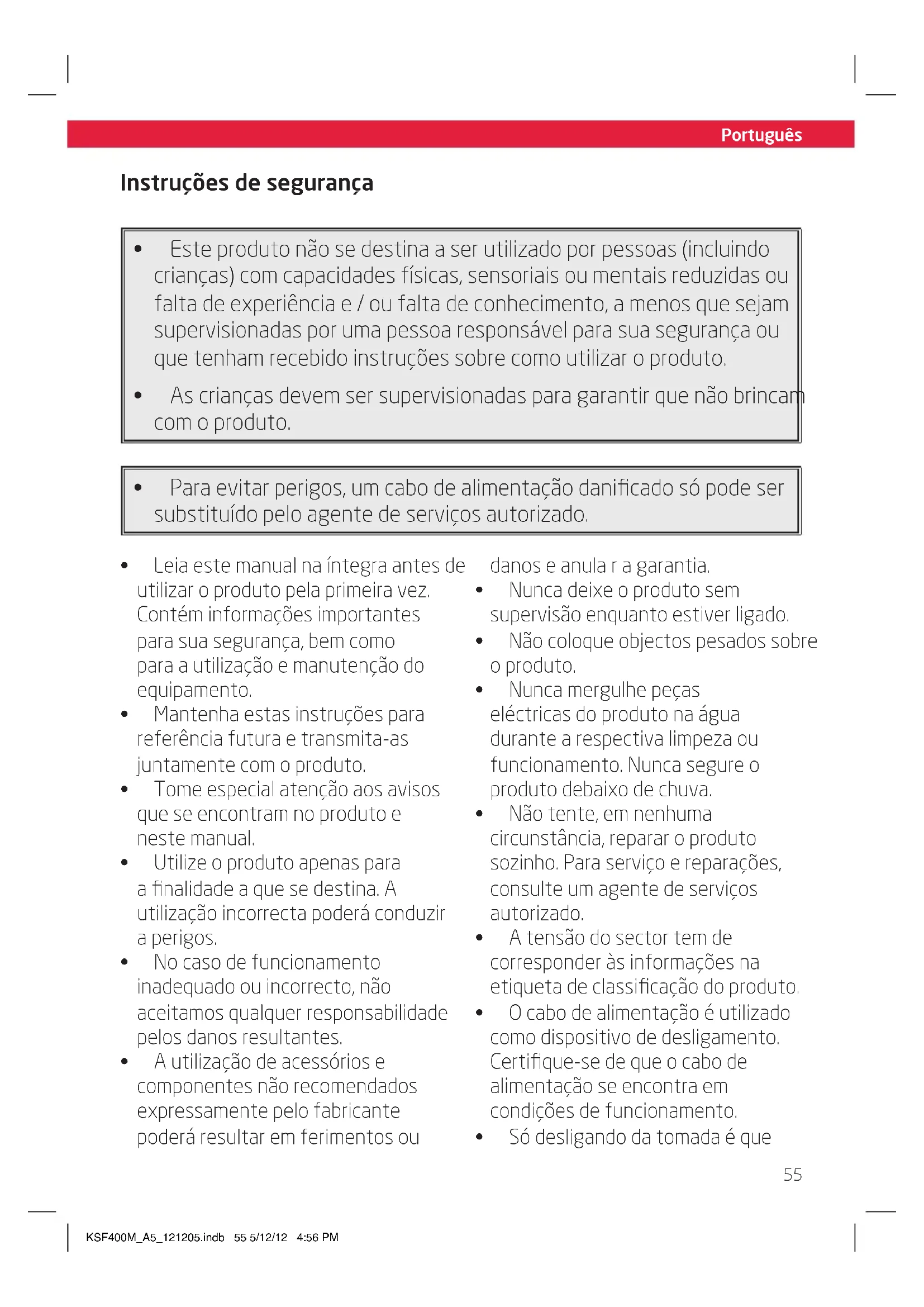

Instruções de segurança

• Este produto não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e / ou falta de conhecimento, a menos que sejam supervisionadas por uma pessoa responsável para sua segurança ou que tenham recebido instruções sobre como utilizar o produto.
• As crianças devem ser supervisionadas para garantir que não brincam com o produto.

- Para evitar perigos, um cabo de alimentação danificado só pode ser substituído pelo agente de serviços autorizado.

• Leia este manual na íntegra antes de utilizar o produto pela primeira vez. Contém informações importantes para sua segurança, bem como para a utilização e manutenção do equipamento.
• Mantenha estas instruções para referência futura e transmita-as juntamente com o produto.
• Tome especial atenção aos avisos que se encontram no produto e neste manual.
• Utilize o produto apenas para a finalidade a que se destina. A utilização incorrecta poderá conduzir a perigos.
• No caso de funcionamento inadequado ou incorrecto, não aceitamos qualquer responsabilidade pelos danos resultantes.
• A utilização de acessórios e componentes não recomendados expressamente pelo fabricante poderá resultar em ferimentos ou

danos e anula r a garantia.

• Nunca deixe o produto sem supervisão enquanto estiver ligado.
• Não coloque objectos pesados sobre o produto.
• Nunca mergulhe peças eléctricas do produto na água durante a respectiva limpeza ou funcionamento. Nunca segure o produto debaixo de chuva.
• Não tente, em nenhuma circunstância, reparar o produto sozinho. Para serviço e reparações, consulte um agente de serviços autorizado.
• A tensão do sector tem de corresponder às informações na etiqueta de classificação do produto.
• O cabo de alimentação é utilizado como dispositivo de desligamento. Certifique-se de que o cabo de alimentação se encontra em condições de funcionamento.
• Só desligando da tomada é que

Português

Instruções de segurança

é possível separar o produto completamente da rede.

• Evite danos no cabo de alimentação que possam ser originados por nós ou pelo contacto com extremidades pontíagudas.
• Mantenha este produto, incluindo o cabo de alimentação, longe de todas as fontes de calor como, por exemplo, fornos, placas quentes e outros dispositivos/objectos que produzam calor.
• Desligue apenas o cabo de alimentação através da respectiva ficha. Não puxe o cabo.
• Desligue o produto quando este não estiver a ser utilizado, em caso de funcionamento incorrecto, antes de ligar ou remover acessórios e antes de cada limpeza.
• Se o cabo de alimentação ou a caixa do produto estiver danificado ou se o produto cair, não poderá ser utilizado antes de ser examinado por um agente de serviços autorizado.
• Coloque o produto numa superfície lisa, firme e anti-deslizante.
• Utilize este produto apenas em áreas interiores secas e nunca no exterior.
• Aviso! Não utilize este produto próximo da água ou elevada humidade; por ex., numa cave húmida ou ao lado de uma piscina ou banheira.
• Mantenha este produto longe de qualquer fonte de calor como, por exemplo, fornos, placas quentes ou

dispositivos/objectos de produção de calor.

• Proteja este produto do calor e frio extremos, bem como da luz solar directa e pó.
• Não remova a protecção nem insira nenhum objecto durante o funcionamento.
• Antes de limpar, permita sempre que o produto pare totalmente e desligue-o da tomada.
• Para evitar o sobreaquecimento, não tape o produto.
• As crianças pequenas e as pessoas mais velhas não devem ser expostas às correntes de ar frio durante muito tempo.
• Mantenha o produto longe de objectos soltos, como plantas, cortinas, etc.
• O produto só pode ser ligado à tomada depois de ser totalmente montado.

Parabéns!

Agradecemos a aquisição de um aparelho KOENIC. Leia este manual cuidadosamente e guarde-o para consultas futuras.

Finalidade de utilização

O produto destina-se apenas para circulação do ar da sala. Utilize-o apenas de acordo com estas instruções. Qualquer outra utilização poderá originar danos no produto ou ferimentos.

Desembalar e inspeccionar o produto

• Remova o produto e os acessórios com cuidado da embalagem original. Recomenda-se que guarde a embalagem original para armazenamento. Se pretender eliminar a embalagem original, cumpra os regulamentos legais aplicáveis. Se tiver qualquer questão relativamente à eliminação correcta, contacte o seu centro de gestão de resíduos local.
• Inspeccione o conteúdo fornecido e verifique se está completo e sem danos. Se o conteúdo fornecido estiver incompleto ou com danos, contacte imediatamente o seu ponto de venda.
• Depois de desembalar, consulte o capítulo Limpeza e cuidado.

Lista de peças

1 Protecção traseira
2 Lâmina da ventoinha
3 Base
4 Porca de parafuso
5 Peso
6 Parafusos
7 Pólo de extensão
8 Parafuso de ajuste da altura
9 Cabo de alimentação
10 Suporte
11 Corpo da ventoinha
12 Botão de controlo e botão de oscilação
13 Protecção frontal

Conteúdo

Tensão nominal 220 - 240 V\~, 50 Hz

Potência nominal 70 W

Diâmetro da ventoinha 40 cm

Peso aprox. 6,2 kg

Descrição Símbolo Valor Unidade
Caudal máximo da ventoinha	F 57.78 m		^3 /min
Entrada de potência da ventoinha	P 63.00 W
Valor de serviço SV 0,92 (m)			#min)/W
Consumo em vigília P	ss	0.00 W
Nível de potência de som da ventoinha	LWA	62.70 dB(A)
Velocidade maxima do ar	c 2.62 metros/seg.
Norma de medição para valor de serviço	COMMISSION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Detalhes de contacto para obter mais informações	Imtron GmbHWankelstraße 5D-85045 Ingolstadt

PT

Montagem

1. Aplique o peso na base.
2. Instale o pólo de extensão com os parafusos.
3. Puxe o pólo de extensão para cima e fixe-o apertando o parafuso de aletas.
4. Remova o parafuso de aletas da extremidade superior do pólo de extensão.
5. Prenda a unidade do motor ao pólo de extensão.
6. Instale e aperte o parafuso de aletas para fixar a unidade do motor no respectivo lugar.
7. Instale a protecção traseira com o manípulo a apontar para cima e fixe-a com a porca de parafuso.
8. Faça deslizar a lamina da ventoinha para a árvore de cames do motor, alinhando e apertando o parafuso na ranhura.
9. Prenda a protecção frontal à protecção traseira.
10. Instale os parafusos e a porca de parafuso para travar a protecção. Feche os grampus metálicos.

Atenção

O produto não pode ser desmontado durante o respectivo funcionamento, manutenção geral ou limpeza e manutenção do utilizador.

Atenção

Nunca ligue o produto à tomada se o mesmo não estiver devidamente montado.

1. Coloque a base numa superfície estável e nivelada.
2. Ligue o cabo de alimentação a uma tomada eléctrica adequada.

Atenção

O produto nunca pode funcionar sem o suporte ou numa posição horizontal.

1. Coloque a base numa superfície estável e nivelada.

1. Para ligar a ventoinha, rode o botão para as velocidades 1-3. Para desligar a ventoinha, seleccione 0.

0 Ligar

1 Baixo

2 Médio

3 Alto

1. Ajuste a ventoinha no ângulo pretendido.
2. Prima o botão de oscilação para activar a função de oscilação. Prima novamente o botão para voltar ao funcionamento normal.

Atenção

A protecção tem de estar totalmente fechada durante o funcionamento do produto. Durante o funcionamento, não coloque os dedos ou outros objectos na protecção.

1. Seleccione a velocidade.

1. Active ou desactive a função de oscilação.

Atenção

Desligue o produto antes de ajustar a altura ou inclinar o ângulo.

PT

Limpeza e cuidado

Aviso!

Antes de limpar, deixe sempre que o aparelho pare totalmente e desligue-o da tomada.

• Utilize um pano macio para limpar. Se não conseguir retirar a sujidade, utilize um detergente suave.
• Não use solventes nem abrasivos, utensílios metálicos nem escovas duras para limpar.
• Não mergulhe a ventoinha na água ou outros líquidos. Não permite que caia água para o compartimento do motor da ventoinha.
• Seque todas as peças antes de guardar.
• Guarde o aparelho num local fresco, seco e limpo e fora do alcance das crianças e animais de estimação.

Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de

lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou as autoridades locais.
