Producttype	Staande ventilator
Merk	Koenic
Model	KSF 400M
Schroefdiameter	40 cm
Verstelbare hoogte	Ja, middels telescopische buis (stelschroef)
Gewicht	Ongeveer 6,2 kg
Nominale spanning	220-240 V~, 50 Hz
Nominaal vermogen	70 W
Stand-by verbruik	0 W
Geluidsniveau	62,7 dB(A)
Maximale luchtstroom	57,78 m³/min
Maximale luchtsnelheid	2,62 m/s
Servicewaarde (SV)	92 (m³/min)/W
Aantal snelheden	3 (Laag, Middel, Hoog)
Oscillatiefunctie	Ja (drukknop)
Verstelbare helling	Ja, handmatig
Hoofdmaterialen	Kunststof, metaal
Veiligheid	Beschermrooster, niet onderdompelen, stabiel oppervlak
Reiniging	Zachte doek, mild reinigingsmiddel, geen oplosmiddelen gebruiken
Inclusief accessoires	Voet, telescopische buis, voor- en achterroosters, schroef, moer, haak
Normen	CE, EU 206/2012, IEC 60879, EN 50564, EN 60704

Veelgestelde vragen - KSF 400M Koenic

Hoe monteer ik de ventilator KSF 400M?

Plaats het gewicht op de voet, bevestig de telescopische buis met de schroeven, trek hem vervolgens op de gewenste hoogte en draai de stelschroef vast. Verwijder de schroef aan het bovenste uiteinde van de buis, bevestig de motoreenheid en draai vast. Monteer het achterrooster met de moer, schuif de propeller op de as door de schroef uit te lijnen, hang dan het voorrooster vast en vergrendel met de schroeven en moer. Sluit de clips.

Hoe reinig ik de ventilator?

Voor het reinigen, schakel het apparaat uit en trek de stekker eruit. Gebruik een zachte doek en eventueel een mild reinigingsmiddel. Dompel de ventilator nooit onder in water en laat geen water in de motor komen. Droog alle onderdelen grondig voordat u ze weer monteert of opbergt.

Wat te doen als de ventilator niet aangaat?

Controleer of de stekker goed in een werkend stopcontact zit. Zorg ervoor dat het apparaat volledig gemonteerd is en dat de bedieningsknop niet op '0' staat. Als het probleem aanhoudt, neem dan contact op met een erkende klantenservice.

Kan de ventilator buitenshuis worden gebruikt?

Nee, het apparaat is alleen ontworpen voor gebruik binnen, op een droge plaats. Gebruik het niet in de buurt van water, een zwembad of in een vochtige kelder.

Hoe stel ik de hoogte van de ventilator in?

Draai de hoogteverstelschroef op de telescopische buis los, stel de gewenste hoogte in en draai de schroef weer vast. Voer deze handeling altijd uit nadat u het apparaat hebt uitgeschakeld en de stekker eruit hebt getrokken.

Hoe schakel ik de oscillatie in?

Druk op de oscillatieknop op het lichaam van de ventilator om de heen-en-weer beweging te starten. Trek opnieuw aan de knop om de oscillatie uit te schakelen en terug te keren naar vaste werking.

Welke veiligheidsmaatregelen moeten worden genomen?

Bedek het apparaat nooit, gebruik het niet zonder het rooster, dompel de elektrische onderdelen niet onder in water en vermijd contact met warmtebronnen. Laat kinderen niet onbeheerd achter en trek altijd de stekker eruit voor onderhoud.

Hoe berg ik de ventilator op buiten het seizoen?

Reinig hem eerst en berg hem dan op in een schone, droge en koele ruimte, buiten het bereik van kinderen en dieren. Bewaar bij voorkeur de originele verpakking om hem tegen stof te beschermen.

De ventilator maakt abnormaal geluid, wat te doen?

Controleer of de roosters goed gesloten zijn en de schroeven vastzitten. Zorg ervoor dat de propeller niet vervormd is en dat er geen voorwerpen in contact zijn met de bladen. Als het geluid aanhoudt, neem dan contact op met een erkende klantenservice.

Waar kan ik reserveonderdelen voor de KSF 400M vinden?

Neem contact op met de door de fabrikant erkende klantenservice. Gebruik alleen door Koenic aanbevolen accessoires of onderdelen om letsel of schade te voorkomen.

GEBRUIKSAANWIJZING KSF 400M Koenic

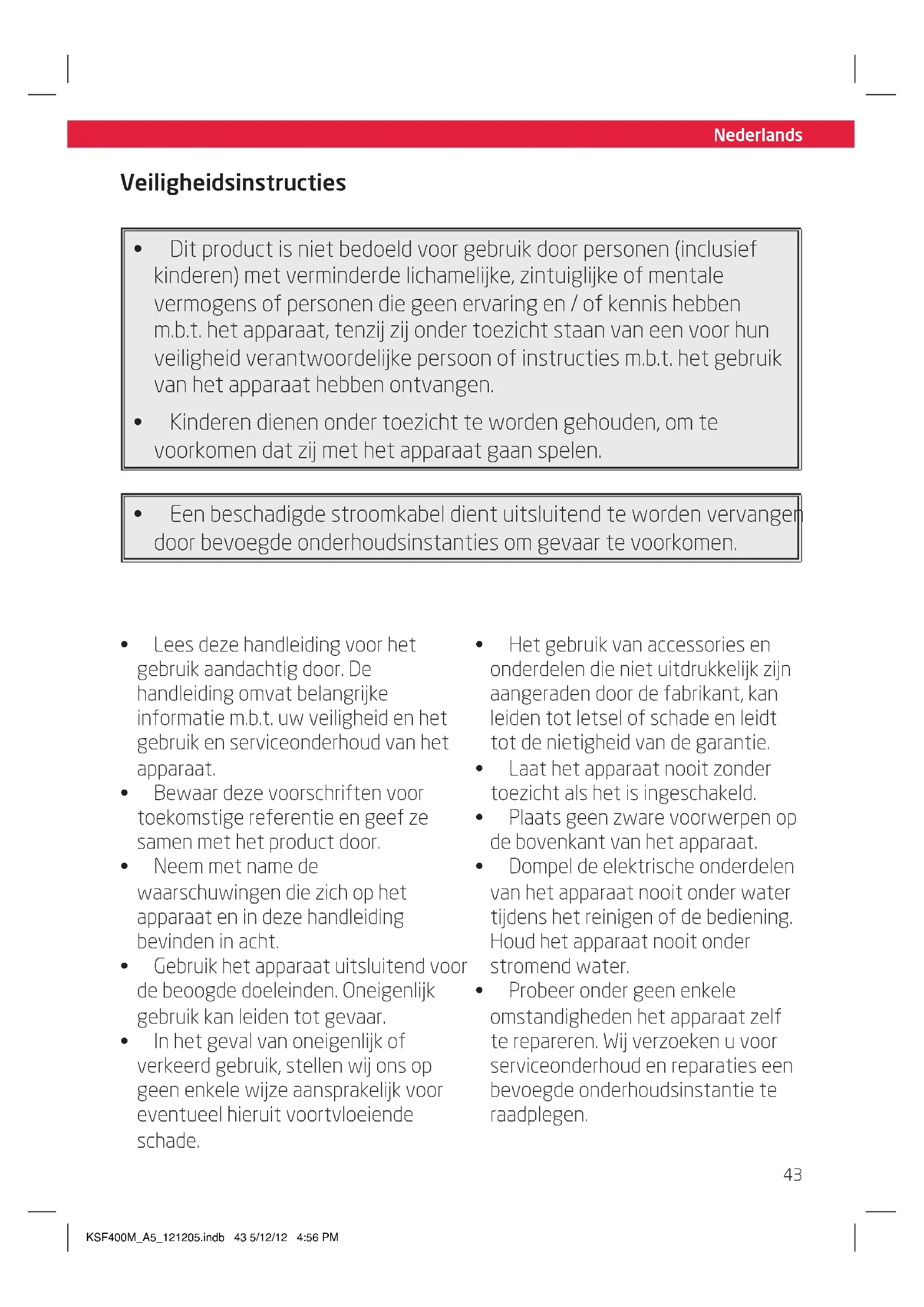

Veiligheidsinstructies

• Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of mentale vermogens of personen die geen ervaring en / of kennis hebben m.b.t. het apparaat, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of instructies m.b.t. het gebruik van het apparaat hebben ontvangen.
• Kinderen dienen onder toezicht te worden gehouden, om te voorkomen dat zij met het apparaat gaan spelen.

- Een beschadigde stroomkabel dient uitsluitend te worden vervangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.

• Lees deze handleiding voor het gebruik aandachtig door. De handleiding omvat belangrijke informatie m.b.t. uw veiligheid en het gebruik en serviceonderhoud van het apparaat.
• Bewaar deze voorschriften voor toekomstige referentie en geef ze samen met het product door.
• Neem met name de waarschuwingen die zich op het apparaat en in deze handleiding bevinden in acht.
• Gebruik het apparaat uitsluitend voor de beoogde doeleinden. Oneigenlijk gebruik kan leiden tot gevaar.

• In het geval van oneigenlijk of verkeerd gebruik, stellen wij ons op geen enkele wijze aansprakelijk voor eventueel hieruit voortvloeiende schade.

• Het gebruik van accessories en onderdelen die niet uitdrukkelijk zijn aangeraden door de fabrikant, kan leiden tot letsel of schade en leidt tot de nietigheid van de garantie.

• Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
• Plaats geen zware voorwerpen op de bovenkant van het apparaat.
• Dompel de elektrische onderdelen van het apparaat nooit onder water tijdens het reinigen of de bediening. Houd het apparaat nooit onder stromend water.
• Probeer onder geen enkele omstandigheden het apparaat zelf te repareren. Wij verzoeken u voor serviceonderhoud en reparaties een bevoegde onderhoudsinstantie te raadplegen.

Nederlands

Veiligheidsinstructies

• De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparaat.
• De stroomkabel wordt gebruikt als uitschakelapparaat. Zorg ervoor dat de stroomkabel gemakkelijk te bedienen is.
• Het apparaat kan uitsluitend geheel van het voedingsnet worden gescheiden door de stekker uit het stopcontact te trekken.
• Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.
• Houd dit apparaat, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/voorwerpen.
• Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
• Koppel het apparaat los van het voedingsnet als het apparaat niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.

• Als de stroomkabel of de behuizing van het apparaat is beschadigd of als het apparaat is gevallen, dient het apparaat niet meer te worden gebruikt, totdat het apparaat is onderzocht door een bevoegde onderhoudsinstantie.

• Plaats het product op een vlakke, stevige en niet-gladde ondergrond.

• Gebruik dit product slechts in droge ruimtes binnenshuis en nooit buitenshuis.
• Waarschuwing! Gebruik dit product niet in de buurt van water of veel vocht; bijv. in een vochtige kelder, naast een zwembad of een badkuip.
• Houd dit product uit de buurt van alle warmtebronnen zoals ovens, kookplaten en andere hitte producerende apparatuur/objecten.
• Bescherm dit product tegen extreme hitte en koude en ook tegen direct zonlicht en stof.
• Verwijder niet de afscherming en steek geen voorwerpen tijdens het gebruik erin.
• Laat het product altijd tot volledig stilstand komen voordat u gaat schoonmaken en haal de stekker uit het stopcontact.
• Om oververhitting te voorkomen, dek het product niet af.
• Kleine kinderen, kinderen en oudere mensen mogen voor een lange tijd niet aan koude luchtstromingen worden blootgesteld.
• Houd het product uit de buurt van losse objecten zoals planten, gordijnen, enz.
• Het product mag alleen op het lichtnet worden aangesloten zodra het volledig is gemonteerd.

Gefeliciteerd!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

Beoogd gebruik

Het product is alleen bedoeld voor het circuleren van de lucht in een kamer. Gebruik alleen volgens deze instructies. Elk ander gebruik kan tot schade aan het toestel of tot letsel leiden.

Uitpakken en controleren van het product

• Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.
• Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.
• Raadpleeg het hoofdstuk 'Reiniging en zorg' nadat u de verpakking heeft verwijderd.

Onderdelenlijst

1 Beschermkap achterkant
2 Ventilatorblad
3 Basis
4 Moer
5 Gewicht
6 Schroeven
7 Verlengstuk
8 Hoogtestelschroef
9 Stroomstekker
10 Houder
11 Ventilatorbehuizing
12 Bedieningsknop en oscillatieknop
13 Beschermkap voorkant

Inhoud

1 x Staande ventilator
1 x Gebruikershandleiding
4 x Schroeven

Technische gegevens

Nominale spanning 220 - 240 V\~, 50 Hz Nominaal vermogen 70 W Diameter ventilator 40 cm Gewicht ca. 6.2 kg

Beschrijving Symbol		Waarde	Eenheid
Maximaleventilatorstroming	F 57.78 m		^3 /min
Opgenomenvermogen ventilator	P 63.00 W
Service waarde SV 0.92 (m			^3 /min)/W
Standby verbruik P	ss	0.00 W
Geluidsniveauventilator	LWA	62.70 dB(A)
Maximaleluchtsnelheid	c 2.62 metres/sec
Meetnormen voorservice waarde	COMMISSION REGULATION (EU) No206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Contactgegevensvoor het verkrijgenvan meer informatie	Imtron GmbHWankelstraße 5D-85045 Ingolstadt

NL

Montage

1. Plaats het gewicht op de basis.
2. Monteer het verlengstuk met de schroeven.
3. Trek het verlengstuk omhoog en zet het vast door de kartelschroef vast te draaien.
4. Verwijder de kartelschroef uit de bovenkant van het verlengstuk.
5. Verbind de motoreenheid met het verlengstuk.
6. Monteer de kartelschroef en draai deze vast om de motoreenheid op zijn plaats te houden.
7. Monteer de achterste beschermkap (met de handgreep omhoog) en bevestig deze met de moer.
8. Schuif het ventilatorblad op de motorschacht en installeer de schroef in de groef en draai deze vast.
9. Klem de voorste beschermkap op de achterste beschermkap.
10. Monteer de schroeven en de moer om de beschermkap te vergrendelen. Sluit de clips.

Let op

Dit product dient niet te worden gedemonteerd, onderhouden of gereinigd tijdens de werking.

Let op

Verbind het apparaat nooit met het stopcontact, als het niet volledig is gemonteerd.

1. Plaats de basis op een stabiel en glad oppervlak.
2. Verbind de stroomstekker met een geschikt stopcontact.

Let op

Het is niet toegestaan om het apparaat zonder de standaard of in een horizontale positie te gebruiken.

1. Plaats de basis op een stabiel en glad oppervlak.

1. Sluit het apparaat aan.

Bediening

1. Draai de bedieningsknop naar de snelheid

1-3 om de ventilator in te schakelen.

Selecteer de snelheid 0 om de ventilator uit te schakelen.

0 Schakelaar

1 Laag

2 Medium

3 Hoog

1. Stel af op de gewenste hoek.
2. Druk op de oscillatieknop om de oscillatiefunctie te activeren. Trek de knop omhoog voor een normale werking.

Let op

De beschermkap dient geheel gesloten te zijn tijdens de werking van het apparaat. Plaats geen vingers of andere voorwerpen in de beschermkap tijdens de werking.

1. Activeer of deactiveer de oscillatiefunctie.

Let op

Schakel het apparaat uit, alvorens de hoogte of de hellingshoek aan te passen.

NL

Reiniging en zorg

Let op!

Laat het product altijd volledig tot stilstand komen voordat u gaat schoonmaken en haal de stekker uit het stopcontact.

• Gebruik een zacht stuk doek voor het reinigen. Als het vuil of de vervuiling moeilijk blijkt te verwijderen, gebruik een mild schoonmaakmiddel.
• Gebruik geen oplosmiddelen of schuurmiddelen, metalen gebruiksvoorwerpen of harde borstels voor het reinigen.
• Niet onderdompelen in water of andere vloeistoffen. Laat geen water op of in de motorbehuizing van de ventilator druppelen.
• Droog alle onderdelen grondig alvorens op te bergen.
• Bewaar het toestel op een koele, droge en schone plek, buiten bereik van kinderen..

Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van

elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.
