KSF 400M - Ventilator Koenic - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Koenic
Modell	KSF 400M
Durchmesser des Lüfterrads	40 cm
Höhenverstellbar	Ja, über Teleskoprohr (Einstellschraube)
Gewicht	Ca. 6,2 kg
Nennspannung	220-240 V~, 50 Hz
Nennleistung	70 W
Stromverbrauch im Standby	0 W
Geräuschpegel	62,7 dB(A)
Maximaler Luftdurchsatz	57,78 m³/min
Maximale Luftgeschwindigkeit	2,62 m/s
Servicewert (SV)	92 (m³/min)/W
Anzahl der Geschwindigkeitsstufen	3 (Niedrig, Mittel, Hoch)
Oszillationsfunktion	Ja (Druckknopf)
Neigung verstellbar	Ja, manuell
Hauptmaterialien	Kunststoff, Metall
Sicherheit	Schutzgitter, nicht eintauchen, stabile Oberfläche
Reinigung	Weiches Tuch, mildes Reinigungsmittel, keine Lösungsmittel verwenden
Mitgeliefertes Zubehör	Standfuß, Teleskoprohr, Front- und Rückgitter, Lüfterrad, Schrauben, Mutter, Haken
Normen	CE, EU 206/2012, IEC 60879, EN 50564, EN 60704

Häufig gestellte Fragen - KSF 400M Koenic

Wie montiere ich den Ventilator KSF 400M?

Legen Sie das Gewicht auf die Basis, befestigen Sie das Teleskoprohr mit den Schrauben, ziehen Sie es auf die gewünschte Höhe und ziehen Sie die Einstellschraube fest. Entfernen Sie die Schraube am oberen Ende des Rohrs, befestigen Sie die Motoreinheit und ziehen Sie sie fest. Montieren Sie das hintere Gitter mit der Mutter, schieben Sie das Lüfterrad auf die Welle, indem Sie die Schraube ausrichten, hängen Sie dann das vordere Gitter ein und verriegeln Sie es mit den Schrauben und der Mutter. Schließen Sie die Clips.

Wie reinige ich den Ventilator?

Vor der Reinigung schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches Tuch und gegebenenfalls ein mildes Reinigungsmittel. Tauchen Sie den Ventilator niemals in Wasser und lassen Sie kein Wasser in den Motor eindringen. Trocknen Sie alle Teile gründlich, bevor Sie sie wieder zusammenbauen oder lagern.

Was tun, wenn sich der Ventilator nicht einschalten lässt?

Überprüfen Sie, ob der Stecker richtig in einer funktionierenden Steckdose sitzt. Stellen Sie sicher, dass das Gerät vollständig montiert ist und der Schalter nicht auf '0' steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Kann der Ventilator im Freien verwendet werden?

Nein, das Gerät ist nur für den Gebrauch im trockenen Innenbereich ausgelegt. Verwenden Sie es nicht in der Nähe von Wasser, einem Schwimmbad oder in einem feuchten Keller.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie die Höheneinstellschraube am Teleskoprohr, stellen Sie die gewünschte Höhe ein und ziehen Sie die Schraube wieder fest. Führen Sie diesen Vorgang immer nachdem Sie das Gerät ausgeschaltet und den Netzstecker gezogen haben durch.

Wie aktiviere ich die Oszillation?

Drücken Sie den Oszillationsknopf am Ventilatorgehäuse, um die Hin- und Herbewegung zu starten. Ziehen Sie den Knopf erneut, um die Oszillation zu deaktivieren und zum festen Betrieb zurückzukehren.

Welche Sicherheitsvorkehrungen sind zu beachten?

Decken Sie das Gerät niemals ab, verwenden Sie es nicht ohne das Gitter, tauchen Sie elektrische Teile nicht in Wasser und vermeiden Sie Kontakt mit Wärmequellen. Lassen Sie Kinder nicht unbeaufsichtigt und ziehen Sie vor jeder Wartung immer den Netzstecker.

Wie lagere ich den Ventilator außerhalb der Saison?

Reinigen Sie ihn zuerst, lagern Sie ihn dann an einem sauberen, trockenen und kühlen Ort, außerhalb der Reichweite von Kindern und Tieren. Bewahren Sie vorzugsweise die Originalverpackung auf, um ihn vor Staub zu schützen.

Der Ventilator macht ungewöhnliche Geräusche, was tun?

Überprüfen Sie, ob die Gitter richtig geschlossen und die Schrauben festgezogen sind. Stellen Sie sicher, dass das Lüfterrad nicht verformt ist und kein Gegenstand die Flügel berührt. Wenn das Geräusch anhält, wenden Sie sich an einen autorisierten Kundendienst.

Wo finde ich Ersatzteile für den KSF 400M?

Wenden Sie sich an den vom Hersteller autorisierten Kundendienst. Verwenden Sie nur von Koenic empfohlenes Zubehör oder Teile, um Verletzungs- oder Schadensrisiken zu vermeiden.

BEDIENUNGSANLEITUNG KSF 400M Koenic

• Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

- Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Produktes.
• Heben Sie die Bedienungsanleitung zum späteren Nachschlagen auf und geben Sie sie mit dem Produkt weiter.
• Beachten Sie alle Warnungen auf dem Produkt und in dieser Bedienungsanleitung.
• Benutzen Sie das Produkt nur für den vorgesehenen Zweck. Unsachgemäßer Gebrauch könnte zu Gefährdungen führen.
• Wenn Sie das Produkt nicht bestimmungsgemäß verwenden oder falsch bedienen, kann für daraus resultierende Schäden keine Haftung übernommen werden.

• Die Verwendung von Zubehör und Produkteilen, die vom Hersteller nicht ausdrücklich empfohlen werden, kann Verletzungen oder Schäden verursachen und führt zum Verlust der Garantie.
- Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
- Stellen Sie keine Gegenstände auf das Produkt.
- Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.
- Versuchen Sie niemals das Produkt selbst zu reparieren. Geben Sie das Produkt zur Wartung und Reparatur an einen Fachhändler oder einen qualifizierten Kundendienst.
• Die Netzspannung muss mit den

Deutsch

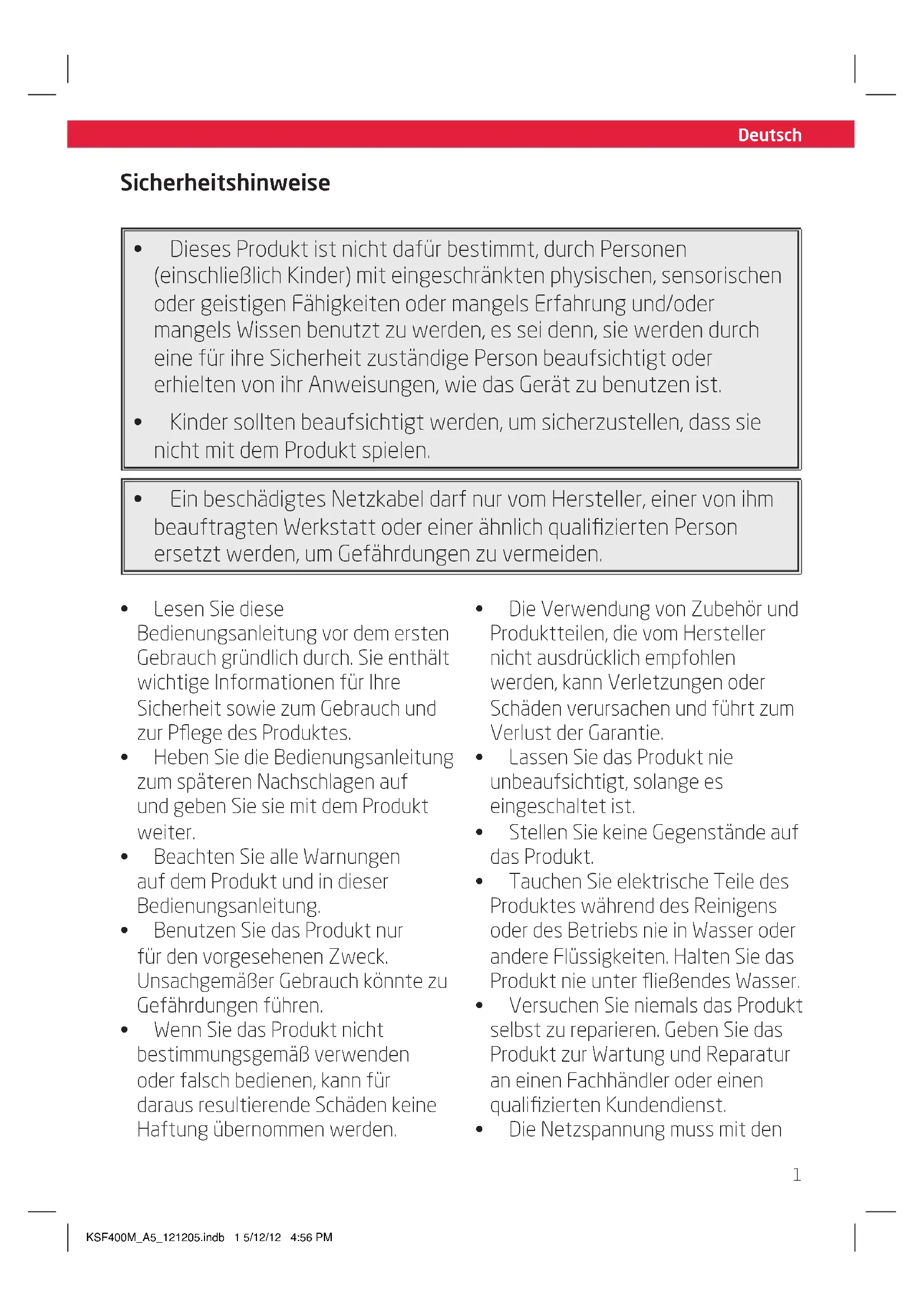

Sicherheitshinweise

Angaben auf dem Typenschild des Produktes übereinstimmen.

• Der Netzstecker dient als Trennvorrichtung. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.
• Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen.
• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.
• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Geräten, fern.
• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Ziehen Sie den Netzstecker aus der Steckdose, ...

• wenn das Produkt nicht benutzt wird,

• wenn Funktionsstörungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und
• bevor Sie das Produkt reinigen.

- Wenn das Netzkabel oder das Gehäuse des Produktes beschädigt oder das Produkt heruntergefallen ist, darf das Produkt nicht benutzt werden, bevor es von einem Fachmann überprüft worden ist.

• Stellen Sie das Produkt auf eine

ebene, stabile und rutschfeste Oberfläche.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.
• Warnung! Benutzen Sie dieses Produkt nicht in der Nähe von Wasser oder starker Feuchtigkeit, z. B. in einem feuchten Keller oder neben einem Schwimmbecken oder der Badewanne.
• Halten Sie das Produkt von Hitzequellen, wie z. B. Heizkörper, Öfen und anderen Hitze erzeugenden Geräten, fern.
• Schützen Sie das Produkt vor extremer Hitze und Kälte, direktem Sonnenlicht und Staub.
• Während des Betriebs das Schutzgitter nicht entfernen und keine Gegenstände einführen.
• Lassen Sie das Gerät vor der Reinigung immer vollständig zum Stillstand kommen und trennen Sie dieses von der Steckdose.
• Um ein Überhitzen zu vermeiden, das Produkt nicht abdecken.
• Kleinkinder, Kinder und ältere Personen sollten nicht über längere Zeit kalten Luftströmen ausgesetzt werden.
• Das Produkt von losen Gegenständen wie Pflanzen, Vorhänge usw. Fernhalten.
• Das Produkt darf erst nach abgeschlossener Montage an das Netz angeschlossen werden.

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC-Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt dient nur zur Umwälzung der Raumluft. Jede andere Verwendung kann zu Schäden am Produkt oder zu Verletzungen führen.

Vor dem ersten Gebrauch

• Packen Sie das Produkt aus und entfernen Sie sämtliche Verpackungsmaterialien.
• Bewahren Sie die Originalverpackung auf für den Fall, dass Sie das Produkt zu einem späteren Zeitpunkt lagern oder transportieren möchten. Falls Sie die Originalverpackung entsorgen, dann tun Sie dies gemäß der geltenden Vorschriften.
• Prüfen Sie den Verpackungsinhalt auf Vollständigkeit und Intaktheit. Sollte der Inhalt in der Verpackung unvollständig oder beschädigt sein, benutzen Sie das Produkt bitte nicht. Bringen Sie es sofort zu Ihrem Händler zurück.
• Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Bedienelemente

1 Schutzgitter (hinten)
2 Ventilatorflügel
3 Standfuß
4 Mutter
5 Gewicht
6 Schrauben
7 Teleskopstange
8 Feststellschraube für Höhenverstellung
9 Netzkabel mit Netzstecker
10 Halterung
11 Ventilatorgehäuse
12 Bedien- und Oszillationsknopf
13 Schutzgitter (vorne)

Lieferumfang

1 x Standventilator
1 x Gebrauchsanweisung
4 x Schrauben

Technische Daten

Nennspannung 220 - 240 V\~, 50 Hz
Nennleistung 70 W
Durchmesser des 40 cm
Ventilators
Gewicht ca. 6,2 kg

Bezeichnung Symbol	Wert Einheit
Maximaler Volumenstrom	F 57.78 m		3/min
Ventilator-Leistungsaufnahme	P 63.00 W
Serviceverhältnis SV 0	92 (m)		3/min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0.00 W
Ventilator-Schallleistungspegel	L_WA	62.70 dB(A)
Maximale Luftgeschwindigkeit	c 2.62 m/s
Messnorm für die Ermittlung des Serviceverhältnisses	COMMISSION REGULATION (EU)No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Kontaktadresse für weitere Informationen	Imtron GmbHWankelstraße 5D-85046 Ingolstadt

DE

Montage

1. Die Beschwerung in den Standfuß einsetzen.
2. Die Teleskopstange mit Schrauben montieren.
3. Teleskopstange nach oben ziehen und durch Festziehen der Feststellschraube sichern.
4. Feststellschraube aus dem oberen Ende der Teleskopstange entfernen.
5. Die Motoreinheit auf die Teleskopstange montieren.
6. Die Feststellschraube montieren und anziehen, um die Motoreinheit zu fixieren.
7. Das hintere Schutzgitter - mit dem Handgriff nach oben ausgerichtet - montieren und mit der Mutter sichern.
8. Den Ventilatorflügel auf die Motorwelle schieben; die Schraube auf die Nut ausrichten und anziehen.
9. Das vordere Schutzgitter in das hintere Schutzgitter einhängen; dabei beide Schraubenlöcher aufeinander ausrichten.
10. Die Schutzgitter mit Hilfe von Schraube und Mutter fixieren. Die Klammern schließen.

Vorsicht

Das Produkt darf während des Betriebes, der allgemeinen Wartung, Reinigung und Benutzerwartung nicht demontiert werden.

Vorsicht

Verbinden Sie das Produkt niemals mit dem Netzstrom, wenn es nicht vollständig montiert ist.

1. Stellen Sie das Produkt auf einen stabilen, ebenen Untergrund.
2. Schließen Sie den Netzstecker an eine geeignete Steckdose an.

Vorsicht

Das Produkt darf auf keinen Fall ohne Standfuß oder in horizontaler Lage verwendet werden.

1. Auf einem stabilen und ebenen Untergrund platzieren.

1. Das Produkt ans Netz anschließen.

Betrieb

1. Zum Einschalten des Ventilators eine der Geschwindigkeitsstufen 1-3 wählen. Zum Ausschalten auf 0 stellen.

0 Ausschalten

1 Niedrige Leistung

2 Mittlere Leistung

3 Hohe Leistung

1. Stellen Sie den gewünschten Neigungswinkel ein.
2. Zum Aktivieren der Oszillationsfunktion den Oszillationsknopf drücken. Für den Normalbetrieb den Oszillationsknopf herausziehen.

Vorsicht

Während des Betriebes muss das Schutzgitter vollständig geschlossen sein. Während des Betriebes nicht die Finger oder irgendwelche Gegenstände in das Produkt stecken.

1. Ventilationsgeschwindigkeit auswählen.

1. Neigungswinkel einstellen.

1. Aktivieren und Deaktivieren der Schwenkfunktion

Vorsicht

Vor der Höhen- oder Neigungswinkeleinstellung das Produkt ausschalten und den Netzstecker ziehen.

DE

Reinigung und Pflege

Vorsicht

Lassen Sie das Produkt vor der Reinigung immer vollständig zum Stillstand kommen. Trennen Sie das Produkt erst dann von der Steckdose.

• Verwenden Sie zur Reinigung ein weiches Tuch. Sollten sich Schmutz oder Verunreinigungen nicht leicht entfernen lassen, verwenden Sie eine milde Seifenlauge.
• Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel, Metallbestecke oder harte Bürsten.
• Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Es darf kein Wasser auf oder in das Motorgehäuse des Ventilators tropfen.
• Trocknen Sie alle Bauteile gründlich, bevor diese gelagert werden.
• Lagern Sie das Produkt in einer kühlen, trockenen und sauberen Umgebung. Bewahren Sie das Produkt außerhalb der Reichweite von Kindern und Tieren auf.

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für

Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.
