MODE D'EMPLOI HNT 20 Inox Herkules

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

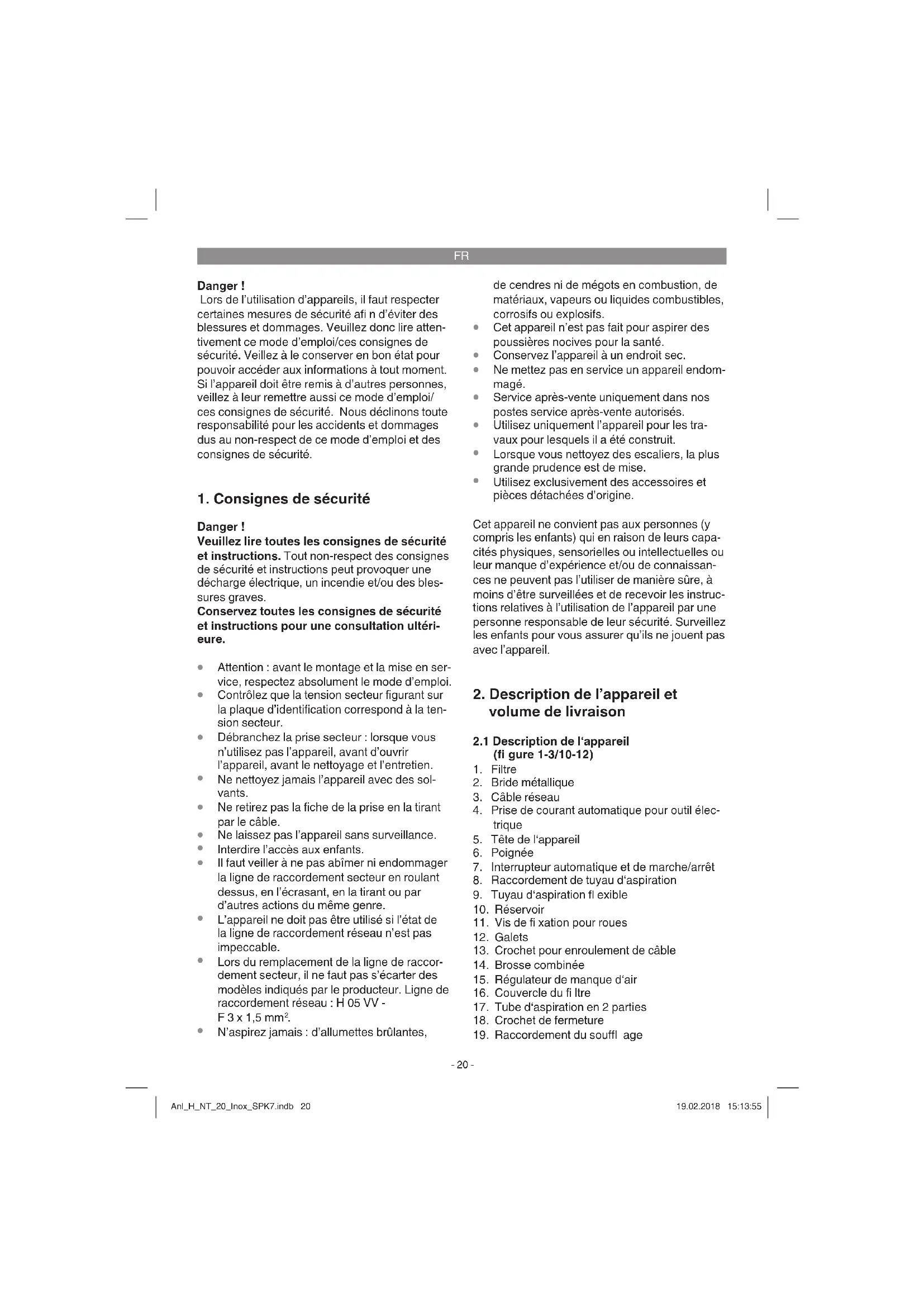

1. Consignes de sécurité

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

Attention : avant le montage et la mise en ser- vice, respectez absolument le mode d’emploi.

Contrôlez que la tension secteur figurant sur la plaque d’identification correspond à la ten- sion secteur.

Débranchez la prise secteur : lorsque vous n’utilisez pas l’appareil, avant d’ouvrir l’appareil, avant le nettoyage et l’entretien.

Ne nettoyez jamais l’appareil avec des sol- vants.

Ne retirez pas la fiche de la prise en la tirant par le câble.

Ne laissez pas l’appareil sans surveillance.

Interdire l’accès aux enfants.

Il faut veiller à ne pas abîmer ni endommager la ligne de raccordement secteur en roulant dessus, en l’écrasant, en la tirant ou par d’autres actions du même genre.

L’appareil ne doit pas être utilisé si l’état de la ligne de raccordement réseau n’est pas impeccable.

Lors du remplacement de la ligne de raccor- dement secteur, il ne faut pas s’écarter des modèles indiqués par le producteur. Ligne de raccordement réseau : H 05 VV - F 3 x 1,5 mm

N’aspirez jamais : d’allumettes brûlantes, de cendres ni de mégots en combustion, de matériaux, vapeurs ou liquides combustibles, corrosifs ou explosifs.

Cet appareil n’est pas fait pour aspirer des poussières nocives pour la santé.

Conservez l’appareil à un endroit sec.

Ne mettez pas en service un appareil endom- magé.

Service après-vente uniquement dans nos postes service après-vente autorisés.

Utilisez uniquement l’appareil pour les tra- vaux pour lesquels il a été construit.

Lorsque vous nettoyez des escaliers, la plus grande prudence est de mise.

Utilisez exclusivement des accessoires et pièces détachées d’origine. Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capa- cités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissan- ces ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instruc- tions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

2. Description de l’appareil et

4. Prise de courant automatique pour outil élec-

7. Interrupteur automatique et de marche/arrêt

11. Vis de fi xation pour roues

13. Crochet pour enroulement de câble

15. Régulateur de manque d‘air

16. Couvercle du fi ltre

17. Tube d‘aspiration en 2 parties

18. Crochet de fermeture

19. Raccordement du souffl age

21. Soupape de sécurité à fl otteur

22. Adaptateur d‘outils électriques

24. Filtre à plis avec couvercle

25. Filtre en mousse

27. Sac collecteur de saletés

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Adaptateur d‘outils électriques

Sac collecteur de saletés

Filtre à plis avec couvercle

4x Vis de fi xation pour roues

3. Utilisation conforme à

l’aff ectation L’aspirateur à eau et poussière est adapté pour aspirer de l’eau et de la poussière en utilisant le fi ltre correspondant. L’appareil n’est pas conçu pour aspirer des substances combustibles, explo- sives ni dangereuses pour la santé. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du réseau : ............... 220-240 V ~ 50 Hz Puissance absorbée : ............................... 800 W Puissance absorbée max. prise de courant automatique : ............... 2600 W Puissance absorbée totale max. : ........... 3400 W Volume du réservoir : .................................... 20 l Poids : ................................................ env. 8,4 kg

5. Avant la mise en service

Avertissement ! Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. L‘appareil doit être uniquement branché sur une prise de courant de sécurité ! Anl_H_NT_20_Inox_SPK7.indb 21Anl_H_NT_20_Inox_SPK7.indb 21 19.02.2018 15:13:5519.02.2018 15:13:55FR

5.1 Montage de l‘appareil

Montage des roues (fi g. 4/12) Montez les roues (12) comme illustré sur la fi gure

Montage de la bride métallique pour l‘enroulement du câble et du tuyau d‘aspiration (fi g. 5/2) Montez la bride métallique pour l‘enroulement du câble et du tuyau d‘aspiration comme indiqué sur la fi gure 5. Après utilisation, le câble et le tuyau d‘aspiration peuvent être enroulés sur la bride métallique. Montage de la tête de l’appareil (fi g. 6) La tête de l’appareil (5) est fi xée sur le réservoir (10) avec un crochet de fermeture (18). Pour re- tirer la tête de l’appareil (5), ouvrez le crochet de fermeture (18) et enlevez la tête de l’appareil (5). Lors du montage de la tête d’appareil (5), veillez à ce que le crochet de fermeture (18) s’encrante correctement.

5.2 Montage des fi ltres

Attention ! Ne jamais utiliser l’aspirateur à eau et poussière sans fi ltre ! Veillez toujours à la bonne fi xation du fi ltre ! Montage du fi ltre en mousse (fi g. 7/25) Pour aspirer de l’eau, tirez le fi ltre en mousse (25) joint au-dessus de la cage fi ltrante (fi g. 2/20). Le fi ltre à plis (fi g. 3/24) déjà monté au moment de la livraison n’est pas fait pour aspirer de l’eau ! Montage du fi ltre à plis (fi g. 8/24) Pour aspirer à sec, poussez le fi ltre à plis (fi g. 3/24) sur la cage fi ltrante (fi g. 2/20). Le fi ltre à plis (fi g.3/24) convient uniquement à l’aspiration de la poussière !

5.3 Montage du sac du réservoir (fi g. 9)

Monter le sac collecteur d’impuretés (fi g. 3/27) comme indiqué sur la fi gure 9.

5.4 Montage du tuyau d’aspiration

(fi g. 1-3/9) Raccordez en fonction du cas d’application le tuyau d’aspiration (9) avec le raccord correspon- dant de l’aspirateur à eau et poussière. Aspirer Raccordez le tuyau d’aspiration (9) au niveau du raccord du tuyau d’aspiration (8). Souffl er Raccordez le tuyau d’aspiration (9) au niveau du raccord de souffl erie (19). Régulateur d’air manquant (fi g. 3/15) Entre le tuyau d’aspiration (9) et le tube d’aspiration (17), on peut utiliser le régulateur d’air manquant (15). Le régulateur d’air man- quant (15) permet de régler en continu la force d’aspiration sur la buse. Utilisez le régulateur d’air en particulier lors de l’aspiration des liquides, afi n de faire passer de l’air à travers le régulateur d’air parallèlement aux liquides. De cette manière, l’appareil n’est pas surchargé lors de l’aspiration de liquides.

5.5 Buse d’aspiration

Buse combinée (fi g. 3) La buse combinée (14) convient à aspirer des substances solides et des liquides sur des sur- faces moyennes à grandes. Buse à joints (fi g. 3) La buse à joints (23) sert à aspirer les matières solides et les liquides dans les angles, les arêtes et dans les endroits diffi ciles d’accès. Suceur à capitonnage (fi g. 3) Le suceur à capitonnage (26) est spécialement indiqué pour l’aspiration de matières solides sur les rembourrages et les tapis.

6.1 Interrupteur marche / arrêt (fi g. 1/7)

Position de l’interrupteur 0: Arrêt Position de l’interrupteur I : Fonctionnement nor- mal Position de l’interrupteur AUTO : Mode automa- tique

Utilisez le fi ltre à plis (24) pour aspirer à sec (cf. point 5.2). Afi n d’éliminer des salissures parti- culièrement importantes, on peut monter le sac collecteur d’impuretés (27). (cf. Point 5.3) Veillez toujours à la bonne fi xation des fi ltres !

6.3 Aspirer de l’eau

Utilisation le fi ltre en mousse (25) pour aspirer de l’eau (cf. point 5.2). Veillez toujours à la bonne fi xation du fi ltre ! Anl_H_NT_20_Inox_SPK7.indb 22Anl_H_NT_20_Inox_SPK7.indb 22 19.02.2018 15:13:5519.02.2018 15:13:55FR

Lors de l’aspiration de liquides la soupape de sécurité à fl otteur (fi g. 2/21) se referme dès que le réservoir a atteint son niveau maximal de remplis- sage. Ce-faisant le bruit d’aspiration de l’appareil se modifi e, il devient plus fort. Éteignez ensuite l’appareil et videz le réservoir. Danger ! L’aspirateur à eau et poussière n’est pas fait pour aspirer des liquides infl ammables ! Utilisez uniquement le fi ltre en mousse fourni pour aspirer de l’eau !

6.4 Mode automatique (Fig. 1)

Raccordez le câble secteur de votre outil élec- trique à la prise de courant automatique (4) et reliez le tuyau d’aspiration (9) au raccord d’aspiration de poussière de votre outil électrique. Veillez à la bonne fi xation et au raccord hermé- tique à l’air des appareils. Pour raccorder le tuyau d’aspiration (9) à l’outil électrique, vous pouvez utiliser l’adaptateur pour outil électrique (fi g. 3/22) joint. Insérez-le entre le tuyau d’aspiration et le raccord d’aspiration de l’outil électrique. Mettez l’interrupteur (7) de l’aspirateur à eau et poussière sur la position AUTO, mode automa- tique. Dès que vous mettez l’outil électrique en circuit, l’aspirateur à eau et poussière s’allume. Lorsque vous mettez votre outil électrique hors circuit, l’aspirateur à eau et poussière s’éteint avec un retard préréglé.

Raccordez le tuyau d’aspiration (fi g. 1/9) avec le raccord de souffl erie (fi g. 2/19) de l’aspirateur à eau et poussière.

7. Remplacement de la ligne de

raccordement réseau Danger ! Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Danger ! Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

8.2 Nettoyage de la tête d’appareil (fi g. 1/5)

Nettoyez l’appareil régulièrement à l’aide d’un chiff on humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l’appareil.

8.3 Nettoyage du réservoir (fi g. 1/10)

Le réservoir peut être nettoyé, en fonction du de- gré d’encrassement, avec un chiff on humide et un peu de savon noir ou sous l’eau courante.

8.4 Nettoyage des fi ltres

Nettoyage du fi ltre à plis (fi g. 3/24) Nettoyez régulièrement le fi ltre à plis (24) en le tapotant précautionneusement et en le nettoyant à l’aide d’une brosse fi ne ou d’une balayette. Nettoyage du fi ltre en mousse (fi g. 3/25) Nettoyer le fi ltre en mousse (25) avec un peu de savon noir sous l’eau courante et laissez-le sé- cher à l‘air. Nettoyage du fi ltre (fi g. 10-11/1) Le fi ltre (1) devrait être contrôlé régulièrement et nettoyé en cas de besoin.

1. Retirez le couvercle du fi ltre (16) (fi g. 10)

2. Retirez le fi ltre (1) (fi g. 11)

3. Nettoyez le fi ltre en le tapotant ou en le souf-

4. Le montage s‘eff ectue dans l‘ordre inverse

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.6 Commande de pièces de rechange et

d‘accessoires : Veuillez indiquer ce qui suit pour toute commande de pièces de rechange ;

Référence de l‘appareil

Numéro d‘identification de l‘appareil

Numéro de la pièce de rechange requise Vous trouverez les prix et informations actuelles à l‘adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_H_NT_20_Inox_SPK7.indb 24Anl_H_NT_20_Inox_SPK7.indb 24 19.02.2018 15:13:5519.02.2018 15:13:55FR

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_H_NT_20_Inox_SPK7.indb 25Anl_H_NT_20_Inox_SPK7.indb 25 19.02.2018 15:13:5519.02.2018 15:13:55FR

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* brosse combinée, suceur plat, brosse à parquet, adaptateur pour outil électrique, etc. Matériel de consommation/ pièces de consommation* fi ltre à plis, fi ltre en mousse, sac collecteur de saletés, fi ltre supplémentaire, etc. Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_H_NT_20_Inox_SPK7.indb 26Anl_H_NT_20_Inox_SPK7.indb 26 19.02.2018 15:13:5519.02.2018 15:13:55FR

Bon de garantie Chère cliente, cher client, Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle- mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 60 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-

ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_H_NT_20_Inox_SPK7.indb 27Anl_H_NT_20_Inox_SPK7.indb 27 19.02.2018 15:13:5519.02.2018 15:13:55IT
