MANUALE UTENTE HNT 20 Inox Herkules

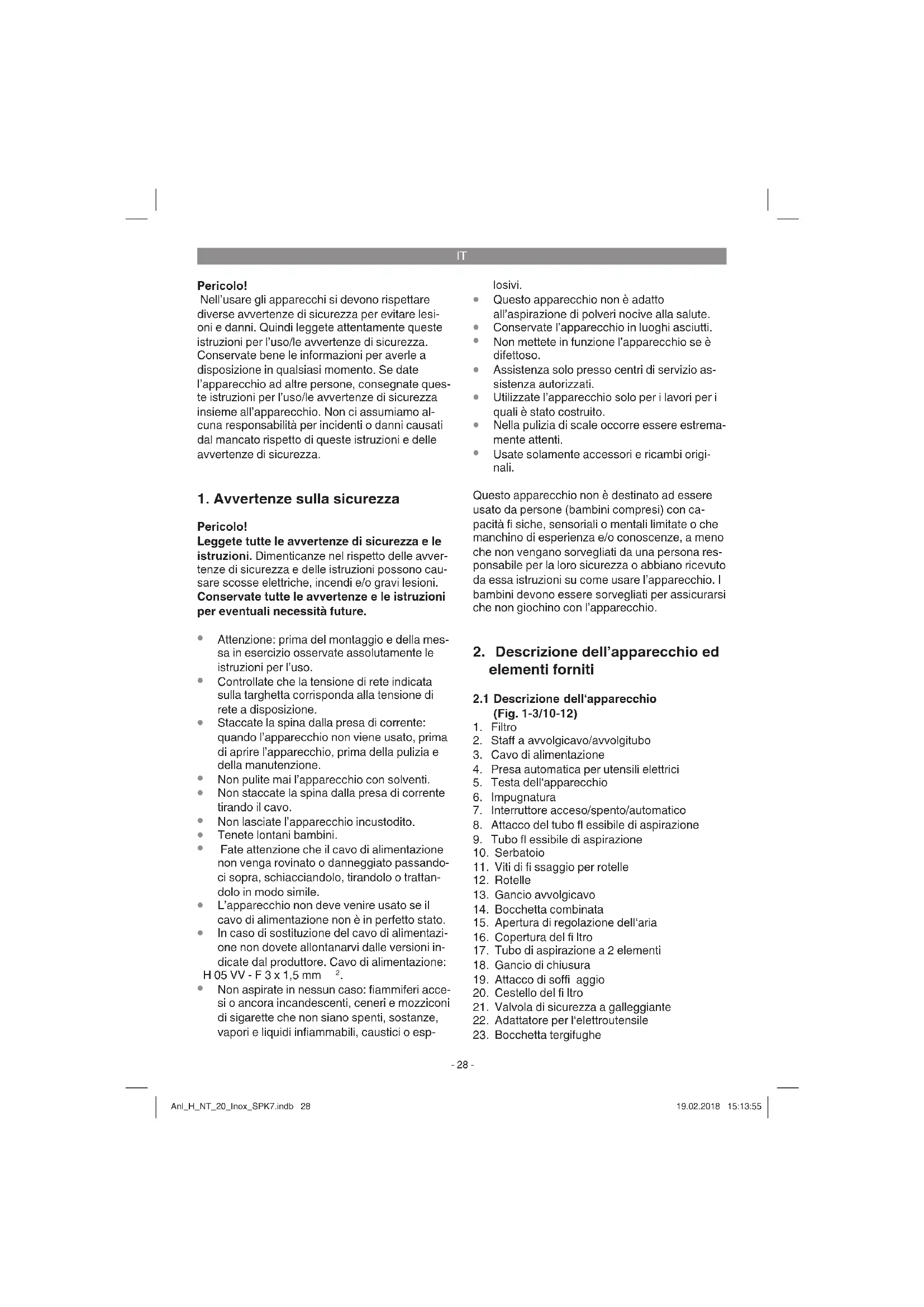

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Attenzione: prima del montaggio e della mes- sa in esercizio osservate assolutamente le istruzioni per l’uso.

Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione.

Staccate la spina dalla presa di corrente: quando l’apparecchio non viene usato, prima di aprire l’apparecchio, prima della pulizia e della manutenzione.

Non pulite mai l’apparecchio con solventi.

Non staccate la spina dalla presa di corrente tirando il cavo.

Non lasciate l’apparecchio incustodito.

Tenete lontani bambini.

Fate attenzione che il cavo di alimentazione non venga rovinato o danneggiato passando- ci sopra, schiacciandolo, tirandolo o trattan- dolo in modo simile.

L’apparecchio non deve venire usato se il cavo di alimentazione non è in perfetto stato.

In caso di sostituzione del cavo di alimentazi- one non dovete allontanarvi dalle versioni in- dicate dal produttore. Cavo di alimentazione: H 05 VV - F 3 x 1,5 mm

Non aspirate in nessun caso: fiammiferi acce- si o ancora incandescenti, ceneri e mozziconi di sigarette che non siano spenti, sostanze, vapori e liquidi infiammabili, caustici o esp- losivi.

Questo apparecchio non è adatto all’aspirazione di polveri nocive alla salute.

Conservate l’apparecchio in luoghi asciutti.

Non mettete in funzione l’apparecchio se è difettoso.

Assistenza solo presso centri di servizio as- sistenza autorizzati.

Utilizzate l’apparecchio solo per i lavori per i quali è stato costruito.

Nella pulizia di scale occorre essere estrema- mente attenti.

Usate solamente accessori e ricambi origi- nali. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- pacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

2.1 Descrizione dell‘apparecchio

3. Cavo di alimentazione

4. Presa automatica per utensili elettrici

8. Attacco del tubo fl essibile di aspirazione

9. Tubo fl essibile di aspirazione

11. Viti di fi ssaggio per rotelle

15. Apertura di regolazione dell‘aria

16. Copertura del fi ltro

17. Tubo di aspirazione a 2 elementi

18. Gancio di chiusura

19. Attacco di soffi aggio

20. Cestello del fi ltro

21. Valvola di sicurezza a galleggiante

22. Adattatore per l‘elettroutensile

24. Filtro pieghettato con coperchio

25. Filtro di gommapiuma

26. Bocchetta per imbottiti

27. Sacchetto di raccolta dello sporco

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Tubo flessibile di aspirazione

Adattatore per elettroutensile

Sacchetto di raccolta dello sporco

Filtro di gommapiuma

Bocchetta per imbottiti

Bocchetta tergifughe

Filtro pieghettato con coperchio

Tubo di aspirazione a 2 elementi

4 Viti di fissaggio per rotelle

Istruzioni per l‘uso originali

L’aspiratore a secco / a umido è adatto per l’aspirazione a secco / a umido utilizzando il rispettivo fi ltro. L’apparecchio non è destinato all’aspirazione di sostanze infi ammabili, esplosive o dannose per la salute. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: .....................220-240 V ~ 50 Hz Potenza assorbita: .................................... 800 W Max. potenza assorbita Presa di corrente automatica: ................ 2600 W Max. potenza assorbita totale ................ 3400 W Capienza del serbatoio: .................................20 l Peso: ................................................... ca. 8,4 kg

5. Prima della messa in esercizio

Avvertenza! Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete.

5.1 Montaggio dell‘apparecchio

Montaggio delle rotelle (Fig. 4/12) Montate le rotelle (12) come mostrato nella Figura 4. Montaggio della staff a avvolgicavo/avvolgitu- bo (Fig. 5/2) Montate la staff a avvolgicavo/avvolgitubo come mostrato nella Fig. 5. Dopo l‘utilizzo il cavo e il tubo fl essibile possono essere avvolti sulla staff a avvolgicavo/avvolgitubo. Anl_H_NT_20_Inox_SPK7.indb 29Anl_H_NT_20_Inox_SPK7.indb 29 19.02.2018 15:13:5519.02.2018 15:13:55IT

Montaggio della testa dell’apparecchio (Fig. 6) La testa dell’apparecchio (5) è fi ssata al conteni- tore (10) dal gancio di chiusura (18). Per togliere la testa dell’apparecchio (5), aprite il gancio di chiusura (18) e togliete la testa dell’apparecchio (5). Nel montare la testa dell’apparecchio (5) badate che il gancio di chiusura (18) scatti corret- tamente.

5.2 Montaggio del fi ltro

Avviso! Non usate mai l’aspiratore a secco / a umido senza fi ltro! Controllate sempre che il fi ltro sia ben fi ssato! Montaggio del fi ltro di gommapiuma (Fig. 7/25) Per l’aspirazione a umido infi late il fi ltro di gom- mapiuma accluso (25) sopra il cestello del fi ltro (Fig. 2/20). Il fi ltro pieghettato (Fig. 3/24), già mon- tato alla consegna, non è adatto per l’aspirazione a umido! Montaggio del fi ltro pieghettato (Fig. 8/24) Per l’aspirazione a secco spingete il fi ltro pieg- hettato (Fig. 3/24) sul cestello del fi ltro (Fig. 2/20). Il fi ltro pieghettato (Fig. 3/24) è adatto solo per l’aspirazione a secco!

5.3 Montaggio del sacchetto per il serbatoio

(Fig. 9) Montate il sacchetto di raccolta dello sporco (Fig. 3/27) come mostrato nella Fig. 9.

5.4 Montaggio del tubo fl essibile di

aspirazione (Fig. 1-3/9) A seconda dello scopo di utilizzo, collegate il tubo fl essibile di aspirazione (9) con l’attacco dell’aspiratore a secco / a umido. Aspirazione Inserite il tubo fl essibile di aspirazione (9) nell’attacco del tubo di aspirazione (8). Soffi aggio Inserite il tubo fl essibile di aspirazione (9) nell’attacco del tubo di soffi aggio (19). Apertura di regolazione per l’aria (Fig. 3/15) L’apertura di regolazione per l’aria (15) può esse- re inserita tra il tubo fl essibile di aspirazione (9) e il tubo di aspirazione (17). Sull’apertura di regola- zione (15) per l’aria si può regolare in continuo la forza aspirante all’ugello. Nell’aspirazione a umido utilizzate in modo mirato l’apertura di regolazione per l’aria, per aspirare tramite essa oltre ai liquidi anche l’aria. In questo modo viene ridotto il carico sull’apparecchio du- rante l’aspirazione dei liquidi.

5.5 Bocchette di aspirazione

Bocchetta combinata (Fig. 3) La bocchetta combinata (14) è adatta all’aspirazione di solidi e liquidi su superfi ci da medie a grandi. Bocchetta tergifughe (Fig. 3) La bocchetta tergifughe (23) è adatta all’aspirazione di solidi e liquidi in angoli, spigoli e altri luoghi diffi cilmente raggiungibili. Bocchetta per imbottiti (Fig. 3) La bocchetta per imbottiti (26) è particolarmente adatta all’aspirazione di solidi su imbottiti e tap- peti.

Posizione “0” dell’interruttore: Spento Posizione “I” dell’interruttore: Esercizio normale Posizione “AUTO” dell’interruttore: Esercizio automatico

6.2 Aspirazione a secco

Per l’aspirazione a secco impiegate il fi ltro pieg- hettato (24) (vedi punto 5.2). Per eliminare una quantità di sporco particolarmente elevata si può montare anche il sacchetto di raccolta dello sporco (27) (vedi punto 5.3). Controllate sempre che i fi ltri siano ben fi ssati!

6.3 Aspirazione a umido

Per l’aspirazione ad umido impiegate il fi ltro di gommapiuma (25) accluso (vedi punto 5.2). Controllate sempre che il fi ltro sia ben fi ssato! In caso di aspirazione a umido, la valvola di sicu- rezza a galleggiante (Fig. 2/21) si chiude al raggi- ungimento del livello massimo di riempimento del serbatoio. In tal caso cambia il rumore di aspirazi- one, che diventa più forte. Spegnete quindi l’apparecchio e svuotate il ser- batoio. Anl_H_NT_20_Inox_SPK7.indb 30Anl_H_NT_20_Inox_SPK7.indb 30 19.02.2018 15:13:5519.02.2018 15:13:55IT

Pericolo! L’aspiratore a secco / a umido non è adatto all’aspirazione di liquidi infi ammabili! Per l’aspirazione di liquidi impiegate solo il fi ltro di gommapiuma accluso!

6.4 Esercizio automatico (Fig. 1)

Inserite il cavo di alimentazione dell’elettroutensile nella presa di corrente automatica (4) e collegate il tubo fl essibile di aspirazione (9) con l’attacco di aspirazione della polvere dell’elettroutensile. Controllate che gli apparecchi siano fi ssati bene ed ermeticamente. Per il collegamento del cavo fl essibile di aspirazi- one (9) all’elettroutensile potete usare l’adattatore (Fig. 3/22) accluso. Inseritelo tra il tubo fl essibile di aspirazione e l’attacco di aspirazione della pol- vere dell’elettroutensile. Posizionate l’interruttore (7) dell’aspiratore a secco / a umido sulla posizione “AUTO”, esercizio automatico. Appena accendete l’elettroutensile si accende l’aspiratore a secco / a umido. Quando spegnete l’elettroutensile l’aspiratore a secco / a umido si spegne con un ritardo preimpostato.

Collegate il tubo fl essibile di aspirazione (Fig. 1/9) con l’attacco di soffi aggio (Fig. 2/19) dell’aspiratore a secco / a umido.

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

8.2 Pulizia della testa dell’apparecchio

(Fig. 1/5) Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usate detergen- ti o solventi perché questi ultimi potrebbero dann- eggiare le parti in plastica dell’apparecchio.

8.3 Pulizia del contenitore

(Fig. 1/10) A seconda del tipo di sporco potete pulire il con- tenitore con un panno umido ed un po’ di sapone, oppure sotto acqua corrente.

8.4 Pulizia del fi ltro

Pulizia del fi ltro pieghettato (Fig. 3/24) Pulite regolarmente il fi ltro pieghettato (24) bat- tendolo delicatamente e passandolo con una spazzola fi ne o con uno scopino. Pulizia del fi ltro di gommapiuma (Fig. 3/25) Pulite il fi ltro di gommapiuma (25) con un po’ di sapone sotto acqua corrente e lasciatelo asciuga- re all’aria. Pulizia del fi ltro (Fig. 10-11/1) Il fi ltro (1) va controllato regolarmente e, se ne- cessario, pulito.

1. Togliete la copertura del fi ltro 16 (Fig. 10)

2. Togliete il fi ltro (1) (Fig. 11)

3. Pulite il fi ltro dando dei leggeri colpi o con un

4. L‘assemblaggio avviene nell‘ordine inverso

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.6 Ordinazione di pezzi di ricambio e

accessori In caso di ordinazione di pezzi di ricambio è ne- cessario indicare quanto segue:

Numero di articolo dell‘apparecchio

Numero di identificazione dell‘apparecchio

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_H_NT_20_Inox_SPK7.indb 32Anl_H_NT_20_Inox_SPK7.indb 32 19.02.2018 15:13:5519.02.2018 15:13:55IT

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_H_NT_20_Inox_SPK7.indb 33Anl_H_NT_20_Inox_SPK7.indb 33 19.02.2018 15:13:5519.02.2018 15:13:55IT

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Boccetta combinata, bocchetta tergifug- he, bocchetta per imbottiti, adattatore per l‘elettroutensile, ecc. Materiale di consumo/parti di consumo * Filtro pieghettato, fi ltro di gommapiuma, sacchet- to di raccolta dello sporco, fi ltro addizionale, ecc. Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_H_NT_20_Inox_SPK7.indb 34Anl_H_NT_20_Inox_SPK7.indb 34 19.02.2018 15:13:5619.02.2018 15:13:56IT

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se tuttavia una volta l‘apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio As- sistenza all‘indirizzo indicato in questa scheda di garanzia o al punto vendita in cui avete acquistato l‘apparecchio. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 60 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_H_NT_20_Inox_SPK7.indb 35Anl_H_NT_20_Inox_SPK7.indb 35 19.02.2018 15:13:5619.02.2018 15:13:56ES
