Enhetstyp	Industriell dammsugare
Effekt	1 400 W
Behållarens kapacitet	20 liter
Behållarmaterial	Rostfritt stål
Vikt	10 kg
Mått	360 x 360 x 600 mm
Filtrering	HEPA-filter
Ljudnivå	75 dB
Inkluderade tillbehör	Flexibel slang, borste, flat munstycke
Användning	Rengöring av torra och våta ytor
Underhåll	Töm behållaren efter varje användning, rengör filtret regelbundet
Säkerhet	Skydd mot överhettning
Garanti	2 år

Vanliga frågor - HNT 20 Inox Herkules

Hur slår jag på dammsugaren Herkules HNT 20 Inox?

För att slå på dammsugaren, anslut den till ett eluttag och tryck på strömbrytaren på kontrollpanelen.

Vad är kapaciteten på behållaren för dammsugaren Herkules HNT 20 Inox?

Dammsugaren Herkules HNT 20 Inox har en behållare med en kapacitet på 20 liter.

Hur rengör jag dammsugarens filter?

För att rengöra filtret, ta ut det från filterfacket, knacka försiktigt för att ta bort damm, skölj sedan med rent vatten och låt det torka innan du sätter tillbaka det.

Vad ska jag göra om dammsugaren inte startar?

Kontrollera att dammsugaren är korrekt ansluten till ett fungerande eluttag. Se också till att strömkabeln inte är skadad.

Dammsugaren låter konstigt, vad ska jag göra?

Ett konstigt ljud kan indikera att ett föremål sitter fast i slangen eller motorn. Kontrollera och ta bort eventuella hinder, och testa sedan dammsugaren igen.

Hur byter jag påsen i dammsugaren Herkules HNT 20 Inox?

För att byta påsen, öppna påsfacket, ta ut den använda påsen och sätt i en ny, se till att den sitter ordentligt.

Dammsugaren tappar sugkraft, vad ska jag göra?

Kontrollera om filtret är igensatt eller om påsen är full. Rengör eller byt ut filtret och byt påsen vid behov.

Är dammsugaren lämplig för hårda golv och mattor?

Ja, dammsugaren Herkules HNT 20 Inox är designad för att vara effektiv på både hårda golv och mattor.

Hur lång är strömkabeln till dammsugaren?

Strömkabeln till dammsugaren Herkules HNT 20 Inox är cirka 5 meter lång.

Hur förvarar jag dammsugaren på rätt sätt?

För optimal förvaring, töm behållaren, rengör filtret och förvara dammsugaren på en torr och sval plats.

BRUKSANVISNING HNT 20 Inox Herkules

SE Original-bruksanvisning Våt- och torrsugare

Zapremina rezervoara: 20 l

Težina: cirka 8,4 kg

5. Pre puštanja u pogon

Upozorenje!

Pre uključivanja proverite odgovaraju li podaci na tipskoj pločici podacima o mreži.

Uređaj sme da se priključi samo na utičnicu sa zaštitnim kontaktom!

5.1 Montaža uređaja

Montaža točkova (sl. 4/12)

Montirajte točkove (10) u skladu sa slikom 4.

Montaža žičane drške za namatanje kabla i usisnog creva (sl. 5/2)

Montirajte žičanu dršku za namatanje kabla i usis-nog creva kao što je prikazano na slici 5. Nakon upotrebe možete namotati kabel i usisno crevo na dršku.

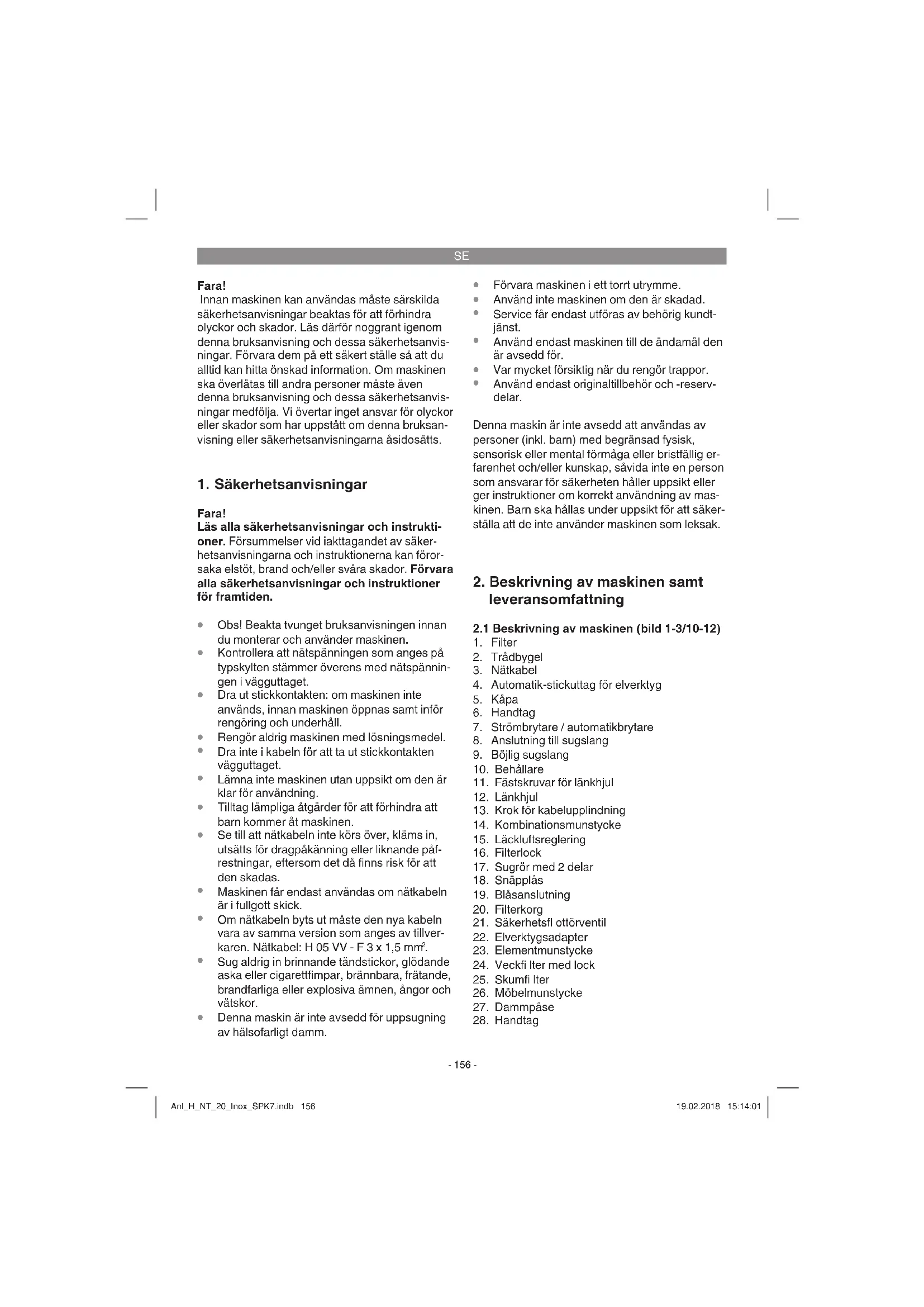

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

• Obs! Beakta tvunget bruksanvisningen innan du monterar och använder maskinen.
• Kontrollera att nätpänningen som anges på typskylten stämmer överens med nätpänningen i vägguttaget.
• Dra ut stickkontakten: om maskinen inte används, innan maskinen öppnas samt inför rengöring och underhåll.
  • Rengör aldrig maskinen med lösningsmedel.
• Dra inte i kabeln för att ta ut stickkontakten vägguttaget.
• Lämna inte maskinen utan uppsikt om den är klar för användning.
• Tilltag lämpliga åtgärder för att förhindra att barn kommer åt maskinen.
• Se till att nätkabeln inte körs över, kläms in, utsätts för dragpåkänning eller liknande påfrestningar, eftersom det då finns risk för att den skadas.
• Maskinen får endast användas om nätkabeln är i fullgott skick.
• Om nätkabeln byts ut måste den nya kabeln vara av samma version som anges av tillverkaren. Nätkabel: H 05 VV - F 3 x 1,5 mm ^2 .
• Sug aldrig in brinnande tändstickor, glödande aska eller cigarettefimpar, brännbara, frätande, brandfarliga eller explosiva ämnen, ångor och vätskor.
• Denna maskin är inte avsedd för uppsugning av hälsofarligt damm.

• Förvara maskinen i ett torrt utrymme.
• Använd inte maskinen om den är skadad.
• Service får endast utföras av behörig kundtjänst.
- Använd endast maskinen till de ändamål den är avsedd för.
• Var mycket försiktig när du rengör trappor.
- Använd endast originaltillbehör och -reservdelar.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-3/10-12)

1. Filter
2. Trådbygel
3. Nätkabel
4. Automatik-stickuttag för elverktyg
5. Kåpa
6. Handtag
7. Strömbrytare / automatikbrytare
8. Anslutning till sugslang
9. Böjlig sugslang
10. Behållare
11. Fästskruvar för länkhjul
12. Länkhjul
13. Krok för kabelupplindning
14. Kombinationsmunstycke
15. Läckluftsreglering
16. Filterlock
17. Sugrör med 2 delar
18. Snäpplås
19. Blåsanslutning
20. Filterkorg
21. Säkerhetsfl ottörventil
22. Elverktygsadapter
23. Elementmunstycke
24. Veckfi Iter med lock
25. Skumfi Iter
26. Möbelmunstycke
27. Dammpåse
28. Handtag

SE

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Böjligsugslang
• Elverktygsadapter
- Dammpåse
Skumfilter
• Möbelmunstycke
• Elementmunstycke
• Kombinationsmunstycke
- Handtag
- Veckfilter med lock
• Sugrör med 2 delar
• 4 st länkhjul
• 4 Fästskruvar för länkhjul
Trådbygel
• Original-bruksanvisning

3. Ändamålsenlig användning

Våt- och torrsugaren är avsedd för våt- och torrsugning med ett passande fi liter. Maskinen är inte avsedd för uppsugning av brännbara, explosiva eller hälsofarliga ämnen.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/

operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätspänning .....220-240 V \~ 50 Hz Eff ektförbrukning ..... 800 W Max. eff ektförbrukning automatik-stickuttag ..... 2600 W Max. effektförbrukning totalt: ..... 3400 W Behållarens volym ..... 20 l Vikt ..... ca 8,4 kg

5. Före användning

Varning!

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

5.1 Montera maskinen

Montera länkhjulen (bild 4/12)

Montera länkhjulen (12) enligt beskrivningen i bild 4.

Montera trådbygeln för upplindning av kabel och sugslang (bild 5/2)

Montera trådbygeln för upplindning av kabel och sugslang enligt beskrivningen i bild 5. Efter att kabeln och sugslangen har använts kan de lindas upp på trådbygeln.

Montera sugarens käpa (bild 6)

Sugarens kåpa (5) har fästs vid behållaren (10) med snäpplås (18). För att kåpan (5) ska kunna tas av måste först snäpplåsen (18) öppnas. Där- efter kan kåpan (5) tas av. När sugarens kåpa (5) monteras måste man se till att snäpplåsen (18) hakar in rätt.

SE

5.2 Montera fi Itren

Märk!

Använd aldrig våt- och torrsugaren utan fi liter! Kontrollera alltid att fi Itren sitter fast!

Montera skumfi ltret (bild 7/25)

Om du vill våtsuga måste du dra det bifogade skumfiltret (25) över filterkorgen (bild 2/20). Veckfi ltret (bild 3/24) som är monterat vid leverans är inte lämpligt för våtsugning!

Montera veckfi ltret (bild 8/24)

Om du vill torrsuga måste du skjuta veckfi ltret (bild 3/24) på filterkorgen (bild 2/20). Veckfiltret (bild 3/24) är endast avsett för torrsugning.

5.3 Montera behållarpåsen (bild 9)

Montera dammpåsen (bild 3/27) enligt beskrivningen i bild 9.

5.4 Montera sugslangen (bild 1-3/9)

Beroende på aktuell användning ska sugslangen (9) kopplas till en passande anslutning på våt- och torrsugaren.

Sugfunktion

Anslut sugslangen (9) till suganslutningen (8).

Blåsfunktion

Anslut sugslangen (9) till blåsanslutningen (19).

Läckluftsreglering (bild 3/15)

Läckluftsregleringen (15) kan monteras mellan sugslang (9) och sugrör (17). Använd läckluftsregleringen (15) till att ställa in munstyckets insugningsprestanda steglöst.

Använd läckluftsregleringen vid vätsugning så att även luft sugs upp tillsammans med vätskan. Därmed kan maskinen avlastas när den suger upp vätska.

5.5 Sugmunstycken

Kombinationsmunstycke (bild 3)

Kombinationsmunstycket (14) är avsett för upp- sugning av fasta ämnen och vätskor på medelsto- ra till stora ytor.

Elementmunstycke (bild 3)

Elementmunstycket (23) används till att suga upp fasta partiklar och vätska från hörn, kanter och andra svåråtkomliga ställen.

Möbelmunstycke (bild 3)

Möbelmunstycket (26) är speciellt avsett för att suga bort fasta partiklar på möbler och mattor.

6. Använda våt- och torrsugaren

6.1 Strömbrytare (bild 1/7)

Brytarläge 0: Från

Brytarläge I: Normaldrift

Brytarläge AUTO: Automatikdrift

6.2 Torrsugning

Använd veckfi ltret (24) vid torrsugning (se punkt 5.2). Om du vill suga upp mycket kraftig smuts, kan du dessutom montera dammpåsen (27) (se punkt 5.3).

Kontrollera alltid att fi ltren sitter fast.

6.3 Våtsugning

Använd skumfi İtret (25) vid våtsugning (se punkt 5.2).

Kontrollera alltid att fi ltret sitter fast!

Vid våtsugning stängs säkerhetsfl ottörventilen (bild 2/21) efter att maximal nivå har uppnätts i behållaren. Därefter stiger sugljudet från maskinen.

Slå ifrån maskinen och töm behållaren.

Fara!

Våt- och torrsugaren är inte lämpad för uppsugning av brännbara vätskor.

Använd endast det bifogade skumfi ltret vid vätsugning.

6.4 Automatikdrift (bild 1)

Anslut nätkabeln från ditt elverktyg till automatikstickuttaget (4) och koppla sugslangen (9) till elverktygets uttag för dammsugning. Kontrollera att verktygen sitter fast och att kopplingarna är lufttäta.

Den bifogade elverktygsadaptern (bild 3/22) kan användas till att ansluta sugslangen (9) till elverktyget. Sätt in adaptern mellan sugslangen och elverktygets uttag för dammsugning.

Ställ brytaren (7) på våt- och torrsugaren på läge AUTO, dvs. automatikdrift. När du slår på elverktyget kommer nu även våt- och torrsugaren att slås på samtidigt. Om du slår ifrån verktyget kommer våt- och torrsugaren att slås ifrån efter en förinställd fördröjningstid.

SE

6.5 Blåsfunktion

Anslut sugslangen (bild 1/9) till blåsanslutningen (bild 2/19) på våt- och torrsugaren.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöring

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

8.2 Rengöra sugarens käpa (bild 1/5)

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar.

8.3 Rengöra behållaren (bild 1/10)

Beroende på nedsmutsningsgrad kan behållaren rengöras med en fuktig duk och en aning såpa, eller under rinnande vatten.

8.4 Rengöra fi Itren

Rengöra veckfi ltret (bild 3/24)

Rengör veckfi ltret (24) regelbundet. Slå ur det försiktigt och rengör det sedan med en fi n borste eller en handborste.

Rengöra skumfi ltret (bild 3/25)

Rengör skumfi ltret (25) med en aning såpa under rinnande vatten och låt det sedan lufttorka.

Rengöra fi ltret (bild 10-11/1)

Filtret (1) bör kontrolleras regelbundet och rengör- as vid behov.

1. Ta bort fi Iterlocket (16) (bild 10).
2. Ta av fi ltret (1) (bild 11).
3. Rengör fi ltret genom att slå ur det eller blåsa rent.
4. Montera samman i omvänd ordningsföljd.

8.5 Underhåll

Kontrollera regelbundet och inför varje användning att fi ltren i våt- och torrsugaren sitter fast ordentligt.

8.6 Reservdels- och tillbehörsbeställning

Ange följande information när du beställer reservdelar:

• Produkttyp
  • Produktens artikelnummer
  • Produktens ID-nr.
  • Reservdelsnumret för reservdelen
  Aktuella priser och ytterligare information finns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

SE

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

SE

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Kombinationsmunstycke, elementmunstycke,möbelmunstycke, elverktygsadapterosv.
Förbrukningsmaterial/förbrukningsdelar*	Veckfilter, skumfilter, dammpåse, extrafilter osv.
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

SE

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

• Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 60 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

FI

Vaara!
