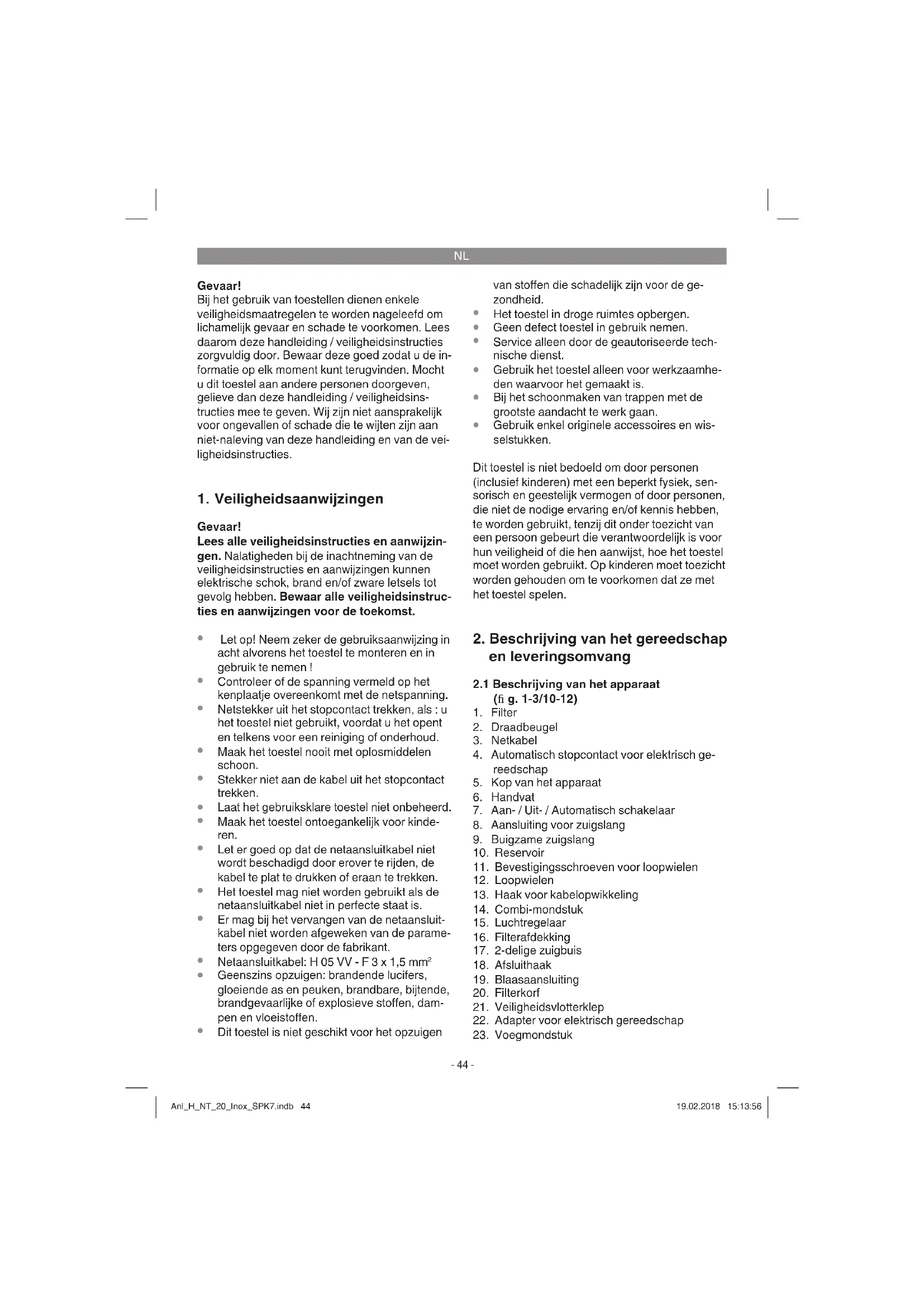

GEBRUIKSAANWIJZING HNT 20 Inox Herkules

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

Let op! Neem zeker de gebruiksaanwijzing in acht alvorens het toestel te monteren en in gebruik te nemen !

Controleer of de spanning vermeld op het kenplaatje overeenkomt met de netspanning.

Netstekker uit het stopcontact trekken, als : u het toestel niet gebruikt, voordat u het opent en telkens voor een reiniging of onderhoud.

Maak het toestel nooit met oplosmiddelen schoon.

Stekker niet aan de kabel uit het stopcontact trekken.

Laat het gebruiksklare toestel niet onbeheerd.

Maak het toestel ontoegankelijk voor kinde- ren.

Let er goed op dat de netaansluitkabel niet wordt beschadigd door erover te rijden, de kabel te plat te drukken of eraan te trekken.

Het toestel mag niet worden gebruikt als de netaansluitkabel niet in perfecte staat is.

Er mag bij het vervangen van de netaansluit- kabel niet worden afgeweken van de parame- ters opgegeven door de fabrikant.

Geenszins opzuigen: brandende lucifers, gloeiende as en peuken, brandbare, bijtende, brandgevaarlijke of explosieve stoffen, dam- pen en vloeistoffen.

Dit toestel is niet geschikt voor het opzuigen van stoffen die schadelijk zijn voor de ge- zondheid.

Het toestel in droge ruimtes opbergen.

Geen defect toestel in gebruik nemen.

Service alleen door de geautoriseerde tech- nische dienst.

Gebruik het toestel alleen voor werkzaamhe- den waarvoor het gemaakt is.

Bij het schoonmaken van trappen met de grootste aandacht te werk gaan.

Gebruik enkel originele accessoires en wis- selstukken. Dit toestel is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sen- sorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het toestel moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het toestel spelen.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het apparaat

4. Automatisch stopcontact voor elektrisch ge-

5. Kop van het apparaat

7. Aan- / Uit- / Automatisch schakelaar

8. Aansluiting voor zuigslang

11. Bevestigingsschroeven voor loopwielen

13. Haak voor kabelopwikkeling

21. Veiligheidsvlotterklep

22. Adapter voor elektrisch gereedschap

24. Vouwfi lter met deksel

Gelieve de volledigheid van het artikel te controle- ren aan de hand van de beschreven leveringsom- vang. Indien er onderdelen ontbreken gelieve zich binnen de 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter mits vertoon van een geldig bewijs van aankoop of tot de dichtstbijzijnde desbetreff ende bouwmarkt.. Gelieve daarvoor de garantietabel in de garantie- bepalingen aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Adapter voor elektrisch gereedschap

Vouwfilter met deksel

4x Bevestigingsschroeven voor loopwielen

De nat-/droogzuiger is geschikt voor het nat- en droogzuigen mits gebruikmaking van de overe- enkomstige fi lter. Het toestel is niet bedoeld om brandbare, explosieve of voor de gezondheid gevaarlijke stoff en op te zuigen. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze toestellen overeen- komstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Waarschuwing! Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Het toestel mag enkel op een veiligheidsstopcon- tact worden aangesloten!

5.1 Montage van het apparaat

Montage van de draadbeugel voor de opwik- keling van kabel- en zuigslang (fi g. 5/2) Monteer de draadbeugel voor de opwikkeling van kabel- en zuigslang zoals getoond in afbeelding

5. Na gebruik kunnen kabel en zuigslang worden

opgewikkeld aan de draadbeugel. Montage van de kop van het toestel (fi g. 6) De kop (5) van het toestel is vastgemaakt op de container (10) m.b.v. de sluithaken (18). Om de kop (5) van het toestel af te nemen sluithaken (18) openen en de kop (5) afnemen. Bij het her- aanbrengen van de kop (5) van het toestel erop letten dat de sluithaken (18) correct vastklikken.

5.2 Montage van de fi lters

Aanwijzing! De nat-/droogzuiger nooit zonder fi lter gebruiken! Let er wel steeds op dat de fi lter goed vast zit! Montage van het schuimstof fi lter (fi g. 7/25) Voor het natzuigen trekt u het meegeleverde schuimstof fi lter (25) over de fi lterkorf (fi g. 2/20). Het bij de levering reeds gemonteerde vouwfi lter (fi g. 3/24) is niet geschikt voor het natzuigen! Montage van het vouwfi lter (fi g. 8/24) Voor het droogzuigen schuift u het vouwfi lter (fi g. 3/24) op de fi lterkorf (fi g. 2/20). Het vouwfi lter ((fi g. 3/24) is alleen geschikt voor het droogzuigen!

5.3 Montage van de reservoirzak (fi g. 9)

Monteer de vuilopvangzak (fi g. 3/27) zoals ge- toond in afbeelding 9.

5.4 Montage van de zuigslang (fi g. 1-3/9)

Verbind al naargelang het toepassingsgeval de zuigslang (9) met de aansluiting van de nat-/ droogzuiger. Zuigen Sluit de zuigslang (9) aan op de aansluiting van de slang (8). Blazen Sluit de zuigslang (9) aan op de blaasaansluiting (19). Luchtregelaar (fi g. 3/15) Tussen zuigslang (9) en zuigbuis (17) kan de luchtregelaar (15) worden ingezet. Aan de lucht- regelaar (15) kan de zuigkracht aan het mondstuk traploos worden ingesteld. Gebruik de luchtregelaar doelgericht bij het nat- zuigen, om naast de vloeistof ook lucht aan te zu- igen door de luchtregelaar. Zo wordt het apparaat bij het aanzuigen van de vloeistof ontlast.

Combi-mondstuk (fi g. 3) Het combi-mondstuk (14) is geschikt voor het afzuigen van vaste stoff en en vloeistoff en op mid- delgrote tot grote oppervlakken. Voegmondstuk (fi g. 3) Het mondstuk voor voegen (23) is geschikt voor het afzuigen van vast stof en vloeistoff en in hoeken, randen en op andere moeilijk toeganke- lijke plaatsen. Kussenmondstuk (fi g. 3) Het kussenmondstuk (26) is met name geschikt voor het afzuigen van vast stof op bekledingen en tapijten.

6.1 Aan/Uit-schakelaar (fi g. 1/7)

Schakelaarstand 0: Uit Schakelaarstand I: Normaal bedrijf Schakelaarstand AUTO: Automatisch bedrijf

Gebruik voor het droogzuigen het vouwfi lter (24) (zie punt 5.2). Bij het opzuigen van bijzonder ster- ke vervuilingen kan bovendien de vuilopvangzak (27) worden gemonteerd (zie punt 5.3). Let er altijd op dat het fi lter goed is bevestigd!

Gebruik voor het natzuigen het schuimstof fi lter (25) (zie punt 5.2). Let er wel altijd op dat het fi lter goed vastzit! Bij het natzuigen gaat de veiligheidsvlotterklep (fi g. 2/21) dicht, zodra het maximale vulniveau aan het reservoir is bereikt. Daarbij verandert het aanzuiggeluid van het apparaat, het wordt luider. Schakel dan het apparaat uit en maak het reser- voir leeg. Gevaar! De nat-/droogzuiger is niet geschikt voor het op- zuigen van brandbare vloeistoff en! Gebruik voor het natzuigen alleen het meegeleverde schuim- stof fi lter! Anl_H_NT_20_Inox_SPK7.indb 46Anl_H_NT_20_Inox_SPK7.indb 46 19.02.2018 15:13:5619.02.2018 15:13:56NL

6.4 Automatisch bedrijf (fi g. 1)

Sluit de netkabel van uw elektrisch gereedschap aan op het automatische stopcontact (4) en ver- bind de zuigslang (9) met de stofafzuigaansluiting van uw elektrisch gereedschap. Let er wel op dat de gereedschappen goed vastzitten en luchtdicht verbonden zijn. Voor de aansluiting van de zuigslang (9) aan het elektrisch gereedschap kan de meegeleverde adapter voor elektrisch gereedschap (fi g. 3/22) worden gebruikt. Plaats de adapter hiervoor tus- sen de zuigslang en de afzuigaansluiting van het elektrisch gereedschap. Zet de schakelaar (7) van de nat-/droogzuiger in stand AUTO, automatisch bedrijf. Zodra u het elektrisch gereedschap inschakelt, begint de nat-/ droogzuiger te werken. Als u uw elektrisch ge- reedschap uitzet, dan wordt de nat-/droogzuiger na een vooringestelde vertraging uitgeschakeld.

Verbind de zuigslang (fi g. 1/9) met de blaasaans- luiting (fi g. 2/19) van de nat-/droogzuiger.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil.

Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken.

8.2 Schoonmaken van de kop (fi g. 1/5) van

het apparaat Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het apparaat kunnen aantas- ten.

8.3 Schoonmaken van de container

(fi g. 1/10) De container kan naargelang de vervuiling wor- den schoongemaakt met een vochtige doek en wat zachte zeep of onder stromend water.

8.4 Reiniging van het fi lter

Reiniging van het vouwfi lter (fi g. 3/24) Maak het vouwfi lter (24) regelmatig schoon door het voorzichtig af te kloppen en met een fi jne borstel of een handveger te reinigen. Schoonmaken van de schuimstoffi lter (fi g. 3/25) Maak de schuimstoffi lter (25) met wat zachte zeep onder stromend water schoon en laat hem aan de lucht drogen. Reiniging van het fi lter (fi g. 10-11/1) Het fi lter (1) moet regelmatig gecontroleerd en indien nodig gereinigd worden.

1. Verwijder de fi lterafdekking (16) (fi g. 10).

2. Neem het fi lter (1) weg (fi g. 11).

3. Reinig het fi lter door uitkloppen of uitblazen.

4. De montage gebeurt in omgekeerde volgor-

Controleer regelmatig en telkens voor gebruik van het toestel of de fi lters van de nat-/ droogzuiger goed vast zitten.

8.6 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden:

type van het toestel

artikelnummer van het toestel

identnummer van het toestel

wisselstuknummer van het benodigde stuk. Actuele prijzen en info vindt u terug onder www.isc-gmbh.info Anl_H_NT_20_Inox_SPK7.indb 47Anl_H_NT_20_Inox_SPK7.indb 47 19.02.2018 15:13:5619.02.2018 15:13:56NL

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden ge- bracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een don- kere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking. Anl_H_NT_20_Inox_SPK7.indb 48Anl_H_NT_20_Inox_SPK7.indb 48 19.02.2018 15:13:5619.02.2018 15:13:56NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_H_NT_20_Inox_SPK7.indb 49Anl_H_NT_20_Inox_SPK7.indb 49 19.02.2018 15:13:5619.02.2018 15:13:56NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Combi-zuigmond, voegmondstuk, meubelzuig- mond, adapter voor elektrisch materieel, etc. Verbruiksmateriaal/verbruiksstukken* Vouwfi lter, schuimstoffi lter, vuilopvangzak, extra fi lter etc. Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_H_NT_20_Inox_SPK7.indb 50Anl_H_NT_20_Inox_SPK7.indb 50 19.02.2018 15:13:5619.02.2018 15:13:56NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_H_NT_20_Inox_SPK7.indb 51Anl_H_NT_20_Inox_SPK7.indb 51 19.02.2018 15:13:5619.02.2018 15:13:56PL
