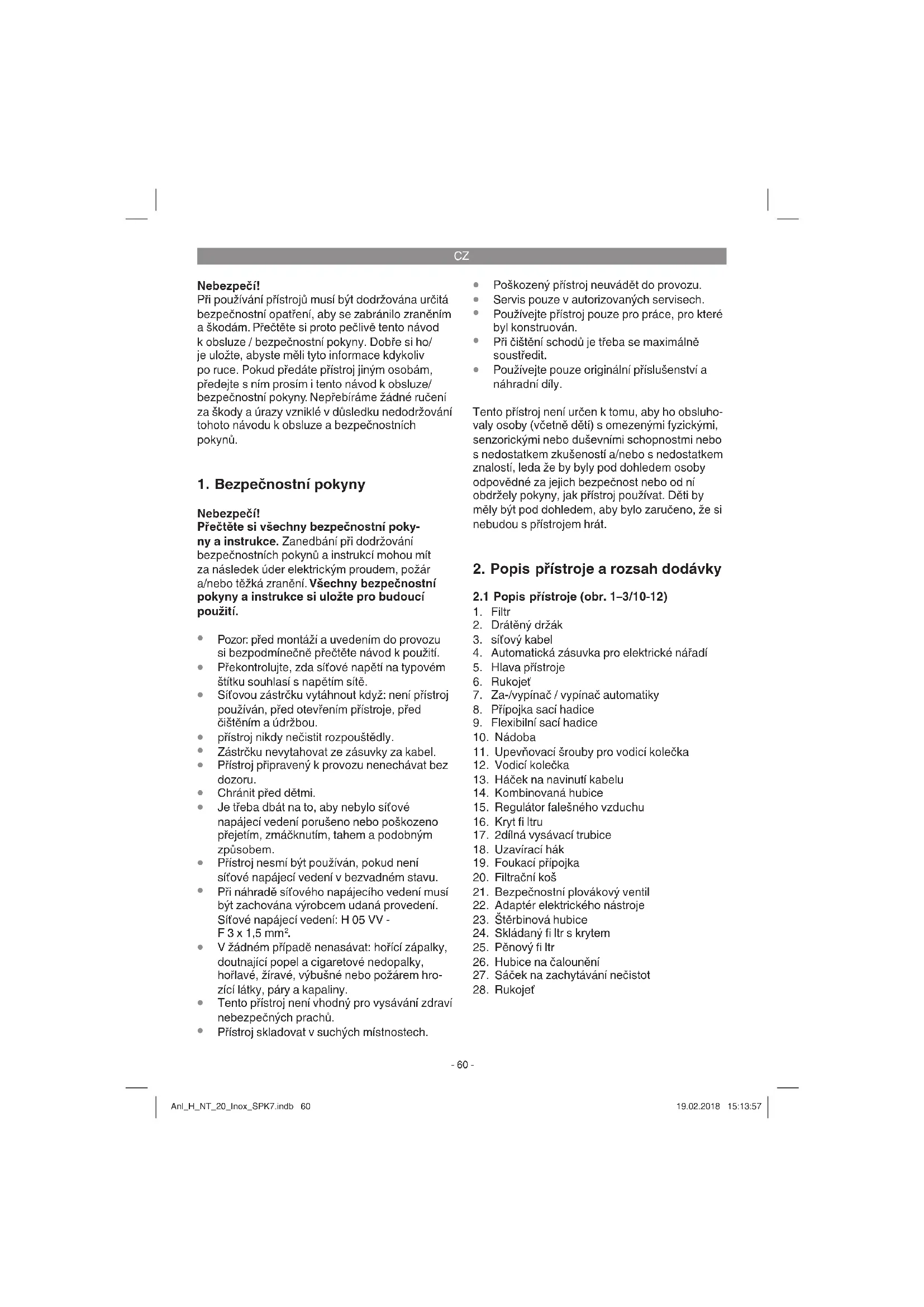

NÁVOD K OBSLUZE HNT 20 Inox Herkules

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Pozor: před montáží a uvedením do provozu si bezpodmínečně přečtěte návod k použití.

Překontrolujte, zda síťové napětí na typovém štítku souhlasí s napětím sítě.

Síťovou zástrčku vytáhnout když: není přístroj používán, před otevřením přístroje, před čištěním a údržbou.

přístroj nikdy nečistit rozpouštědly.

Zástrčku nevytahovat ze zásuvky za kabel.

Přístroj připravený k provozu nenechávat bez dozoru.

Je třeba dbát na to, aby nebylo síťové napájecí vedení porušeno nebo poškozeno přejetím, zmáčknutím, tahem a podobným způsobem.

Přístroj nesmí být používán, pokud není síťové napájecí vedení v bezvadném stavu.

Při náhradě síťového napájecího vedení musí být zachována výrobcem udaná provedení. Síťové napájecí vedení: H 05 VV - F 3 x 1,5 mm

V žádném případě nenasávat: hořící zápalky, doutnající popel a cigaretové nedopalky, hořlavé, žíravé, výbušné nebo požárem hro- zící látky, páry a kapaliny.

Tento přístroj není vhodný pro vysávání zdraví nebezpečných prachů.

Přístroj skladovat v suchých místnostech.

Poškozený přístroj neuvádět do provozu.

Servis pouze v autorizovaných servisech.

Používejte přístroj pouze pro práce, pro které byl konstruován.

Při čištění schodů je třeba se maximálně soustředit.

Používejte pouze originální příslušenství a náhradní díly. Tento přístroj není určen k tomu, aby ho obsluho- valy osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1–3/10-12)

4. Automatická zásuvka pro elektrické nářadí

7. Za-/vypínač / vypínač automatiky

8. Přípojka sací hadice

9. Flexibilní sací hadice

11. Upevňovací šrouby pro vodicí kolečka

13. Háček na navinutí kabelu

14. Kombinovaná hubice

15. Regulátor falešného vzduchu

17. 2dílná vysávací trubice

19. Foukací přípojka

21. Bezpečnostní plovákový ventil

22. Adaptér elektrického nástroje

23. Štěrbinová hubice

24. Skládaný fi ltr s krytem

26. Hubice na čalounění

27. Sáček na zachytávání nečistot

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Flexibilní sací hadice

Adaptér elektrického nástroje

Sáček na zachytávání nečistot

Skládaný filtr s krytem

2dílná vysávací trubice

4 x Upevňovací šrouby pro vodicí kolečka

Originální návod k použití

3. Použití podle účelu určení

Vysavač pro vysávání zasucha i zamokra je vhodný na vysávání zasucha i zamokra při použití příslušného fi ltru. Přístroj není určen k vysávání hořlavých, výbušných nebo zdraví škodlivých látek. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

5. Před uvedením do provozu

Varování! Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě.

5.1 Montáž přístroje

Montáž vodicích koleček (obr. 4/12) Vodicí kolečka (12) namontujte podle obrázku 4. Montáž drátěného držáku pro navíjení kabelu a sací hadice (obr. 5/2) Drátěný držák pro navíjení kabelu a sací hadice namontujte tak, jak je znázorněno na obr. 5. Po použití lze kabel a sací hadici navinout na drátěný držák. Montáž hlavy přístroje (obr. 6) Hlava přístroje (5) je na nádobě (10) připevněna pomocí uzavíracích háků (18). K sejmutí hlavy přístroje (5) uzavírací háky (18) otevřít a hlavu přístroje (5) sejmout. Při montáži hlavy přístroje (5) dbát na správné zacvaknutí uzavíracích háků (18). Anl_H_NT_20_Inox_SPK7.indb 61Anl_H_NT_20_Inox_SPK7.indb 61 19.02.2018 15:13:5719.02.2018 15:13:57CZ

Nebezpečí! Vysavač pro vysávání zasucha i zamokra nikdy nepoužívat bez fi ltrů! Vždy dbejte na správné upevnění fi ltrů! Montáž pěnového fi ltru (obr. 7/25) K vysávání zamokra přetáhněte přiložený pěnový fi ltr (25) přes fi ltrační koš (obr. 2/20). V rámci roz- sahu dodávky již namontovaný skládaný fi ltr (obr. 3/24) není pro vysávání zamokra vhodný! Montáž skládaného fi ltru (obr. 8/24) K vysávání zasucha nasuňte skládaný fi ltr (obr. 3/24) na fi ltrační koš (obr. 2/20). Skládaný fi ltr (24) je vhodný pouze pro vysávání zasucha!

5.3 Montáž sáčku do nádoby (obr. 9)

Založte sáček na zachytávání nečistot (obr. 3/27) tak, jak je znázorněno na obr. 9.

5.4 Montáž sací hadice (obr. 1-3/9)

Podle druhu použití připojte sací hadici (9) na příslušnou přípojku vysavače pro vysávání za- sucha i zamokra. Vysávání Připojte sací hadici (9) na přípojku sací hadice (8). Foukání Připojte sací hadici (9) na foukací přípojku (19). Regulátor vzduchu (obr. 3/15) Mezi vysávací hadici (9) a vysávací trubici (17) je možné vsadit regulátor vzduchu (15). Na regu- látoru vzduchu (15) je možné plynule nastavovat sací sílu na hubici. Používejte regulátor vzduchu cíleně při vysávání zamokra, abyste ke kapalině dodatečně nasávali také vzduch regulátorem vzduchu. Tak bude přístroj při nasávání kapaliny odlehčen.

Kombinovaná hubice (obr. 3) Kombinovaná hubice (14) je vhodná na vysávání pevných látek a kapalin na středních až velkých plochách. Štěrbinová hubice (obr. 3) Štěrbinová hubice (23) se používá na vysávání pevných látek a tekutin v rozích, hranách a na jiných těžko přístupných místech. Hubice na čalounění (obr. 3) Hubice na čalounění (26) je speciálně určena k vysávání pevných látek na čalounění a kobercích.

Poloha vypínače 0: vyp Poloha vypínače I: normální provoz Poloha vypínače AUTO: automatický provoz

6.2 Vysávání zasucha

Při suchém vysávaní používejte skládaný fi ltr (24) (viz bod 5.2). Při odstraňování obzvlášť silných znečištění se může dodatečně namontovat sáček na zachytávání nečistot (27) (viz bod 5.3). Vždy dbejte na správné upevnění fi ltrů!

6.3 Vysávání zamokra

K vysávání zamokra používejte pěnový fi ltr (25) (viz bod 5.2). Vždy dbejte na správné upevnění fi ltru! Při vysávání zamokra se bezpečnostní plovákový ventil (obr. 2/21) uzavře po dosažení maximálního stavu naplnění nádoby. Přitom se změní zvuk nasávání přístroje, bude hlasitější. Přístroj poté vypněte a vyprázdněte nádobu. Nebezpečí! Vysavač pro vysávání zasucha i zamokra není vhodný k vysávání hořlavých kapalin! K vysávání zamokra používejte pouze přiložený pěnový fi ltr!

6.4 Automatický provoz (obr. 1)

Zapojte síťový kabel Vašeho elektrického přístroje do automatické zásuvky (4) a připojte sací hadici (9) do přípojky sací hadice Vašeho elektrického přístroje. Dbejte na pevnou montáž a vzduchotěsné spojení přístrojů. Pro připojení sací hadice (9) na elektrický přístroj může být použit přiložený adaptér na připojení elektrického nástroje (obr. 3/22). K tomu ho vložte mezi sací hadici a sací přípojku elektrického přístroje. Vypínač (7) vysavače pro vysávání zasucha i zamokra nastavte do polohy AUTO, automatický provoz. Když elektrický přístroj zapnete, zapne se vysavač pro vysávání zasucha i zamokra. Když elektrický přístroj vypnete, vysavač pro vysávání zasucha i zamokra se s přednastaveným Anl_H_NT_20_Inox_SPK7.indb 62Anl_H_NT_20_Inox_SPK7.indb 62 19.02.2018 15:13:5719.02.2018 15:13:57CZ

Připojte sací hadici (obr. 1/9) na foukací přípojku (obr. 2/19) vysavače pro vysávání zasucha i za- mokra.

7. Výměna síťového napájecího

vedení Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů Nebezpečí! Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné.

Doporučujeme přímo po každém použití přístroj vyčistit.

8.2 Čištění hlavy přístroje (obr. 1/5)

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla, mohlo by dojít k poškození plastových částí přístroje.

8.3 Čištění nádrže (obr. 1/10)

Nádrž může být podle potřeby čištěna vlhkým hadrem a trochou mazlavého mýdla nebo op- láchnuta pod tekoucí vodou.

Čištění skládaného fi ltru (obr. 3/24) Skládaný fi ltr (24) čistěte pravidelně tak, že ho opatrně oklepete a vyčistíte jemným kartáčkem nebo smetáčkem. Čištění fi ltru z pěnové hmoty (obr. 3/25) Filtr z pěnové hmoty (25) vyčistěte trochou maz- lavého mýdla pod tekoucí vodou a nechte ho na vzduchu uschnout. Čištění fi ltru (obr. 10-11/1) Filtr (1) by se měl pravidelně kontrolovat a v případě potřeby vyčistit.

1. Odstraňte kryt fi ltru (16) (obr. 10).

2. Vyjměte fi ltr (1) (obr. 11).

3. Vyčistěte fi ltr vyklepáním nebo vyfouknutím.

4. Montáž se provádí v opačném pořadí.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

8.6 Objednávání náhradních dílů a

příslušenství: Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Anl_H_NT_20_Inox_SPK7.indb 63Anl_H_NT_20_Inox_SPK7.indb 63 19.02.2018 15:13:5719.02.2018 15:13:57CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_H_NT_20_Inox_SPK7.indb 64Anl_H_NT_20_Inox_SPK7.indb 64 19.02.2018 15:13:5719.02.2018 15:13:57CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Kombinovaná hubice, štěrbinová hubice, hubice na čalounění, adaptér elektrického nástroje, atd. Spotřební materiál/spotřební díly* Skládaný fi ltr, pěnový fi ltr, sáček na zachytávání nečistot, dodatečný fi ltr, atd. Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_H_NT_20_Inox_SPK7.indb 65Anl_H_NT_20_Inox_SPK7.indb 65 19.02.2018 15:13:5719.02.2018 15:13:57CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom- to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylouč

eny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_H_NT_20_Inox_SPK7.indb 66Anl_H_NT_20_Inox_SPK7.indb 66 19.02.2018 15:13:5719.02.2018 15:13:57SK
