INSTRUKCJA OBSŁUGI HNT 20 Inox Herkules

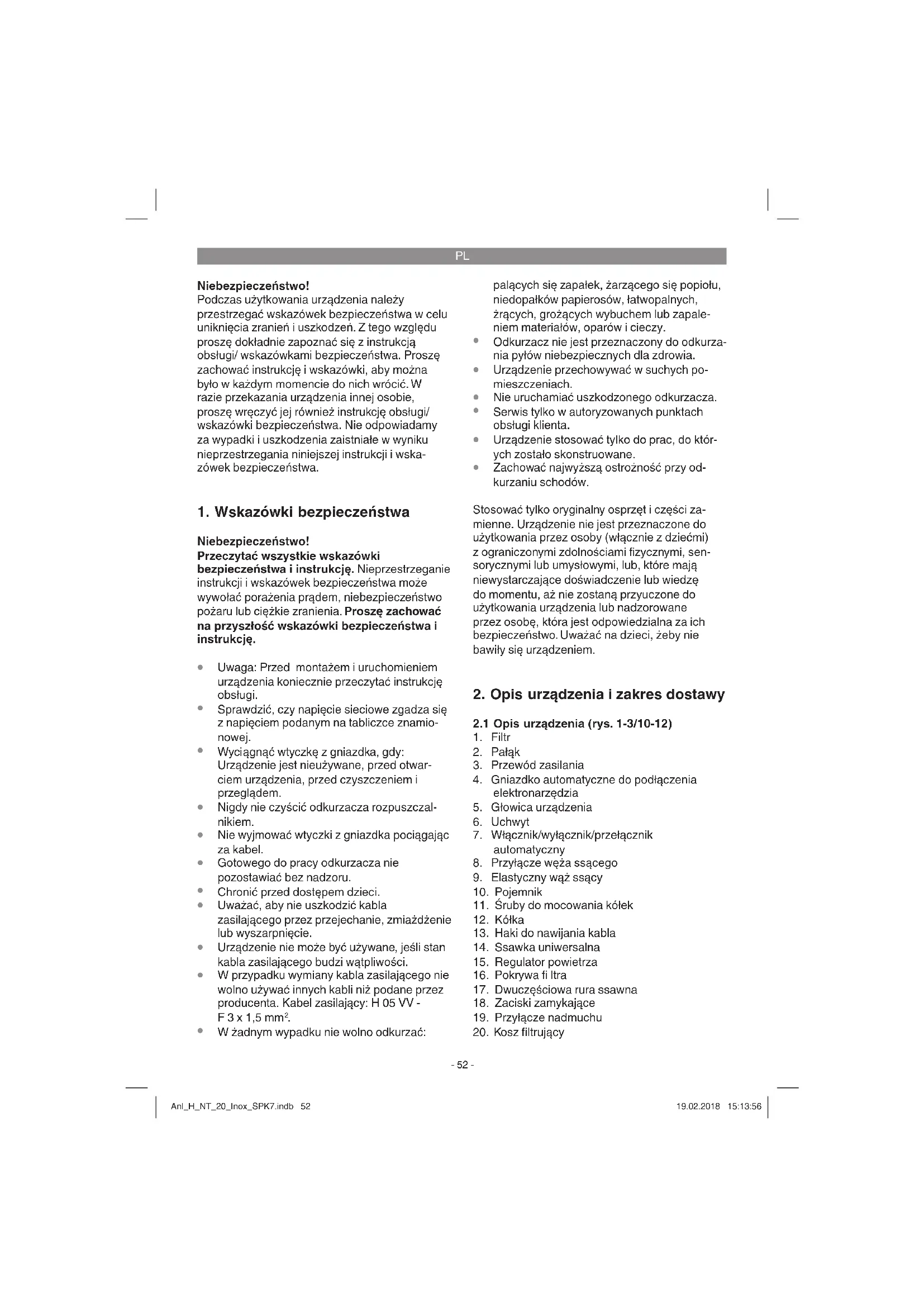

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

Uwaga: Przed montażem i uruchomieniem urządzenia koniecznie przeczytać instrukcję obsługi.

Sprawdzić, czy napięcie sieciowe zgadza się z napięciem podanym na tabliczce znamio- nowej.

Wyciągnąć wtyczkę z gniazdka, gdy: Urządzenie jest nieużywane, przed otwar- ciem urządzenia, przed czyszczeniem i przeglądem.

Nigdy nie czyścić odkurzacza rozpuszczal- nikiem.

Nie wyjmować wtyczki z gniazdka pociągając za kabel.

Gotowego do pracy odkurzacza nie pozostawiać bez nadzoru.

Chronić przed dostępem dzieci.

Uważać, aby nie uszkodzić kabla zasilającego przez przejechanie, zmiażdżenie lub wyszarpnięcie.

Urządzenie nie może być używane, jeśli stan kabla zasilającego budzi wątpliwości.

W przypadku wymiany kabla zasilającego nie wolno używać innych kabli niż podane przez producenta. Kabel zasilający: H 05 VV - F 3 x 1,5 mm

W żadnym wypadku nie wolno odkurzać: palących się zapałek, żarzącego się popiołu, niedopałków papierosów, łatwopalnych, żrących, grożących wybuchem lub zapale- niem materiałów, oparów i cieczy.

Odkurzacz nie jest przeznaczony do odkurza- nia pyłów niebezpiecznych dla zdrowia.

Urządzenie przechowywać w suchych po- mieszczeniach.

Nie uruchamiać uszkodzonego odkurzacza.

Serwis tylko w autoryzowanych punktach obsługi klienta.

Urządzenie stosować tylko do prac, do któr- ych zostało skonstruowane.

Zachować najwyższą ostrożność przy od- kurzaniu schodów. Stosować tylko oryginalny osprzęt i części za- mienne. Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczonymi zdolnościami fi zycznymi, sen- sorycznymi lub umysłowymi, lub, które mają niewystarczające doświadczenie lub wiedzę do momentu, aż nie zostaną przyuczone do użytkowania urządzenia lub nadzorowane przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Uważać na dzieci, żeby nie bawiły się urządzeniem.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-3/10-12)

3. Przewód zasilania

4. Gniazdko automatyczne do podłączenia

5. Głowica urządzenia

7. Włącznik/wyłącznik/przełącznik

8. Przyłącze węża ssącego

9. Elastyczny wąż ssący

11. Śruby do mocowania kółek

15. Regulator powietrza

17. Dwuczęściowa rura ssawna

18. Zaciski zamykające

19. Przyłącze nadmuchu

21. Pływakowy zawór bezpieczeństwa

24. Filtr harmonijkowy z pokrywą

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Elastyczny wąż ssący

Filtr harmonijkowy z pokrywą

Dwuczęściowa rura ssawna

Śruby do mocowania kółek- 4 szt.

Oryginalna instrukcja obsługi

3. Użycie zgodne z przeznaczeniem

Odkurzacz warsztatowy jest przeznaczony do czyszczenia ma mokro i sucho przy zastosowaniu odpowiedniego fi ltra. Urządzenie nie jest przez- naczone do odkurzania łatwopalnych, wybuchow- ych i zagrażających zdrowiu materiałów. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

5. Przed uruchomieniem

Ostrzeżenie! Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania.

5.1 Montaż urządzenia

Montaż kółek (rys. 4/12) Zamontować kółka (12) zgodnie ze wskazówkami na rys. 4. Montaż pałąka do nawijania przewodu i węża ssącego (rys. 5/2) Zamontować pałąk do nawijania przewodu i węża ssącego tak jak pokazano na rys. 5. Po zakończeniu pracy z urządzeniem można nawinąć przewód i wąż ssący na pałąk. Anl_H_NT_20_Inox_SPK7.indb 53Anl_H_NT_20_Inox_SPK7.indb 53 19.02.2018 15:13:5619.02.2018 15:13:56PL

Montaż głowicy urządzenia (rys. 6) Głowica urządzenia (5) zamocowana jest na po- jemniku (10) przy użyciu zacisków zamykających (18). Aby zdjąć głowicę urządzenia (5) należy otworzyć zaciski zamykające (18) i następnie zdjąć głowicę (5). Podczas montowania głowicy urządzenia (5) należy zwrócić uwagę na to, aby zaciski zamykające (18) się poprawnie zatrzasnęły.

Wskazówka! Zabrania się stosowania odkurzacza bez zamon- towanego fi ltra! Zwrócić uwagę na to, aby fi ltry były zawsze moc- no zamocowane! Montaż fi ltra piankowego (rys. 7/25) Do pracy na mokro należy naciągnąć na kosz fi ltrujący (rys. 2/20) fi ltr piankowy (25), który wchodzi w skład urządzenia. Odkurzaczu dostar- czany jest zamontowanym fi ltrem harmonijkowym (rys. 3/24). Filtr harmonijkowy nie może być stoso- wany podczas pracy na mokro! Montaż fi ltra harmonijkowego (rys. 8/24) Aby odkurzać na sucho należy naciągnąć na kosz fi ltrujący (rys. 2/20) fi ltr harmonijkowy (rys. 3/24). Filtr harmonijkowy (rys.3/24) nadaje się wyłącznie do odkurzania na sucho!

5.3 Montaż worka (rys. 9)

Zamontować worek na odpady (rys. 3/27) tak jak pokazano na rys. 9.

5.4 Montaż węża ssącego (rys. 1-3/9)

Odpowiednio do przewidzianego zastosowania podłączyć wąż ssący (9) do wybranego przyłącza odkurzacza. Zasysanie Podłączyć wąż ssący (9) do przyłącza węża ssącego (8). Nadmuch Podłączyć wąż ssący (9) do przyłącza nadmuchu (19). Regulator powietrza (rys. 3/15) Pomiędzy wężem ssącym (9) a rurą ssawną (17) można umieścić regulator powietrza (15). Regula- tor powietrza (15) służy do płynnej regulacji mocy zasysania ssawki. Podczas pracy na mokro należy użyć regulatora powietrza, aby dodatkowo do zasysanych cie- czy zasysać powietrze poprzez regulator. W ten sposób obniża się obciążenie urządzenia pod- czas zasysania cieczy.

Ssawka uniwersalna (rys. 3) Ssawka uniwersalna (14) nadaje się do odsysa- nia ciał stałych i cieczy ze powierzchni o średniej i dużej wielkości. Ssawka do fug (rys. 3) Ssawka do fug (23) nadaje się do odsysania ciał stałych i cieczy z kątów, krawędzi i innych trudno dostępnych miejsc. Ssawka do tapicerki (rys. 3) Ssawka do tapicerki (26) przeznaczona jest specjalnie do odsysania ciał stałych z tapicerki i dywanów.

6.1 Włącznik/wyłącznik (rys. 1/7)

Położenie 0: Wyłączone Położenie I: Normalny tryb pracy Położenie AUTO: Tryb automatyczny

6.2 Odkurzanie na sucho

Do odkurzania na sucho należy używać fi ltra harmonijkowego (24) (patrz punkt 5.2). Podczas usuwania szczególnie silnych zabrudzeń należy można dodatkowo zamontować worek na odpady (27) (patrz punkt 5.3). Zwrócić uwagę na to, aby fi ltry były zawsze moc- no zamocowane!

Do pracy na mokro należy używać fi ltra pianko- wego (25) (patrz punkt 5.2). Zwrócić uwagę na to, aby fi ltr znajdował się zawsze w poprawnej pozycji! Podczas pracy na mokro pływakowy zawór bezpieczeństwa (rys.2/21) zamyka się po osiągnięciu maksymalnego poziomu napełnienia pojemnika. Odgłos zasysania zmienia się i jest głośniejszy. W tej sytuacji należy wyłączyć urządzenie i opróżnić pojemnik. Anl_H_NT_20_Inox_SPK7.indb 54Anl_H_NT_20_Inox_SPK7.indb 54 19.02.2018 15:13:5619.02.2018 15:13:56PL

Niebezpieczeństwo! Odkurzacz na sucho i na mokro nie nadaje się do zasysania palnych cieczy! Do pracy na mokro należy zawsze używać fi ltra piankowego, który został dostarczony wraz z urządzeniem!

6.4 Tryb automatyczny (rys.1)

Podłączyć przewód zasilania elektronarzędzia do gniazdka automatycznego (4) i podłączyć wąż ssący (9) do przyłącza do odsysania pyłu danego elektronarzędzia. Zwrócić uwagę na poprawne mocowanie i szczelność połączenia urządzeń. Do podłączenia węża ssącego (9) do elektronarzędzia można użyć adaptera (rys. 3/22), który został dostarczony z urządzeniem. W tym celu należy ulokować go pomiędzy wężem ssącym a przyłączem do odsysania pyłu danego elektronarzędzia. Ustawić przełącznik (7) odkurzacza w po- zycji AUTO (tryb automatyczny). Włączenie elektronarzędzia powoduje automatycznie włączenie się odkurzacza. Po wyłączeniu elektronarzędzia odkurzacz wyłącza się po upływie ustawionego wcześniej opóźnienia.

Podłączyć wąż ssący (rys. 1/9) do przyłącza nad- muchu (rys. 2/19) odkurzacza.

7. Wymiana przewodu zasilającego

Niebezpieczeństwo! W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowa- ny serwis lub osobę posiadającą podobne kwalifi - kacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Elementy zabezpieczające, szczeliny po- wietrzne i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

8.2 Czyszczenie głowicy (rys. 1/5)

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością mydła w płynie Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego.

8.3 Czyszczenie pojemnika (rys. 1/10)

Pojemnik może być wyczyszczony w zależności od poziomu zabrudzenia za pomocą wilgotnej sz- matki, szarego mydła lub pod bieżącą wodą.

8.4 Czyszczenie fi ltrów

Czyszczenie fi ltra harmonijkowego(rys. 3/24) Regularnie czyścić fi ltr (24); ostrożnie go wytrzepać oraz wyczyścić delikatną szczotką lub zmiotką. Czyszczenie piankowego (rys. 3/25) Filtr piankowy (25) czyścić pod bieżącą wodą, przy użyciu niewielkiej ilości mydła i odstawić do wyschnięcia na powietrzu. Czyszczenie fi ltra (rys. 10-11/1) Regularnie kontrolować stan fi ltra (1); w razie po- trzeby oczyścić fi ltr.

1. Zdjąć pokrywę fi ltra (16) (rys. 10).

2. Wyjąć fi ltr (1) (rys. 11).

3. Aby wyczyścić fi ltr należy go wytrzepać lub

przedmuchać sprężonym powietrzem.

4. Złożyć fi ltr postępując w odwrotnej kolejności.

We wnętrzu urządzenia nie ma części wymagają cych konserwacji. Anl_H_NT_20_Inox_SPK7.indb 55Anl_H_NT_20_Inox_SPK7.indb 55 19.02.2018 15:13:5619.02.2018 15:13:56PL

8.6 Zamawianie części zamiennych i

osprzętu: Zamawiając części zamienne należy podać następujące informacje:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer wymaganej części zamiennej Aktualne ceny i informacje można znaleźć na stronie internetowej: www.isc-gmbh.info

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_H_NT_20_Inox_SPK7.indb 56Anl_H_NT_20_Inox_SPK7.indb 56 19.02.2018 15:13:5619.02.2018 15:13:56PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_H_NT_20_Inox_SPK7.indb 57Anl_H_NT_20_Inox_SPK7.indb 57 19.02.2018 15:13:5719.02.2018 15:13:57PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Ssawka uniwersalna, ssawka do fug, ssawka do tapicerki, adapter itp. Materiał eksploatacyjny/części eksploatacyjne* Harmonijkowy wkład fi ltra, fi ltr piankowy, worek na odpady, dodatkowy fi ltr, itp. Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_H_NT_20_Inox_SPK7.indb 58Anl_H_NT_20_Inox_SPK7.indb 58 19.02.2018 15:13:5719.02.2018 15:13:57PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wy

łącznie wady nowego urządzenia tego producen- ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli- czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_H_NT_20_Inox_SPK7.indb 59Anl_H_NT_20_Inox_SPK7.indb 59 19.02.2018 15:13:5719.02.2018 15:13:57CZ
