OSF 4331 W - Ventilateur OK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	OK
Modèle	OSF 4331 W
Diamètre des pales	16 pouces (406 mm)
Poids	2,4 kg
Tension d'alimentation	220-240 V~, 50 Hz
Puissance absorbée	37,95 W
Consommation en veille	0 W
Débit d'air maximal	58,48 m³/min
Niveau sonore	53,51 dB(A)
Vitesse de l'air maximale	2,09 m/s
Consommation électrique annuelle	12,14 kWh/an
Nombre de vitesses	3 (positions 1, 2, 3) + Arrêt (0)
Fonction oscillation	Oui, avec bouton poussoir
Hauteur réglable	Oui, par poteau d'extension
Angle d'inclinaison réglable	Oui
Assemblage requis	Oui
Usage	Intérieur, domestique
Nettoyage	Chiffon doux, ne pas immerger
Réparabilité	Faire appel à un service après-vente agréé
Accessoires inclus	Pieds, poteau d'extension, grilles avant/arrière, pale, écrous, vis

FOIRE AUX QUESTIONS - OSF 4331 W OK

Comment assembler le ventilateur ?

Suivez les étapes d'assemblage dans l'ordre : montez les pieds transversalement, fixez le manche d'extension, le bloc moteur, la grille arrière, la pale, puis la grille avant. Assurez-vous que toutes les vis et écrous sont bien serrés. Ne branchez le ventilateur qu'une fois entièrement monté.

Comment nettoyer le ventilateur ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux légèrement humide avec un détergent doux si nécessaire. Ne jamais immerger le ventilateur dans l'eau ni laisser l'eau pénétrer dans le moteur. Séchez toutes les pièces avant de remonter.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que l'appareil est branché et que la prise secteur fonctionne. Assurez-vous que le bouton de vitesse est sur une position autre que 0. Si le problème persiste, contactez un service après-vente agréé. Ne tentez pas de réparer vous-même.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu uniquement pour un usage intérieur dans un endroit sec. Ne l'exposez pas à l'humidité, à la pluie ou au soleil direct.

Comment régler la hauteur du ventilateur ?

Débranchez l'appareil. Desserrez l'écrou de serrage sur le poteau d'extension, ajustez la hauteur souhaitée, puis resserrez l'écrou. Ne faites jamais fonctionner le ventilateur sans pied ou en position horizontale.

La fonction oscillation ne fonctionne pas, que faire ?

Vérifiez que le bouton d'oscillation est enfoncé. Si l'oscillation ne démarre pas, éteignez et débranchez l'appareil, puis vérifiez que rien ne bloque le mouvement. Si le problème persiste, consultez le SAV.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit est excessif ou anormal, arrêtez l'appareil et vérifiez que la pale est correctement fixée et que les grilles ne sont pas obstruées. Un bruit de cliquetis peut indiquer un desserrage.

Puis-je remplacer la pale moi-même ?

Oui, vous pouvez remplacer la pale en suivant les étapes de démontage inverses du montage. Assurez-vous que l'appareil est débranché et que la pale de remplacement est compatible. Serrez bien l'écrou de pale.

Quelle est la consommation électrique du ventilateur ?

La puissance absorbée est de 37,95 W. La consommation en veille est de 0 W. La consommation annuelle estimée est de 12,14 kWh, basée sur une utilisation typique de 8 heures par jour.

Comment ranger le ventilateur en fin de saison ?

Débranchez et nettoyez toutes les pièces. Laissez sécher complètement. Démontez le ventilateur si nécessaire et rangez-le dans un endroit propre, sec et frais, à l'abri de la poussière, hors de portée des enfants et des animaux.

MODE D'EMPLOI OSF 4331 W OK

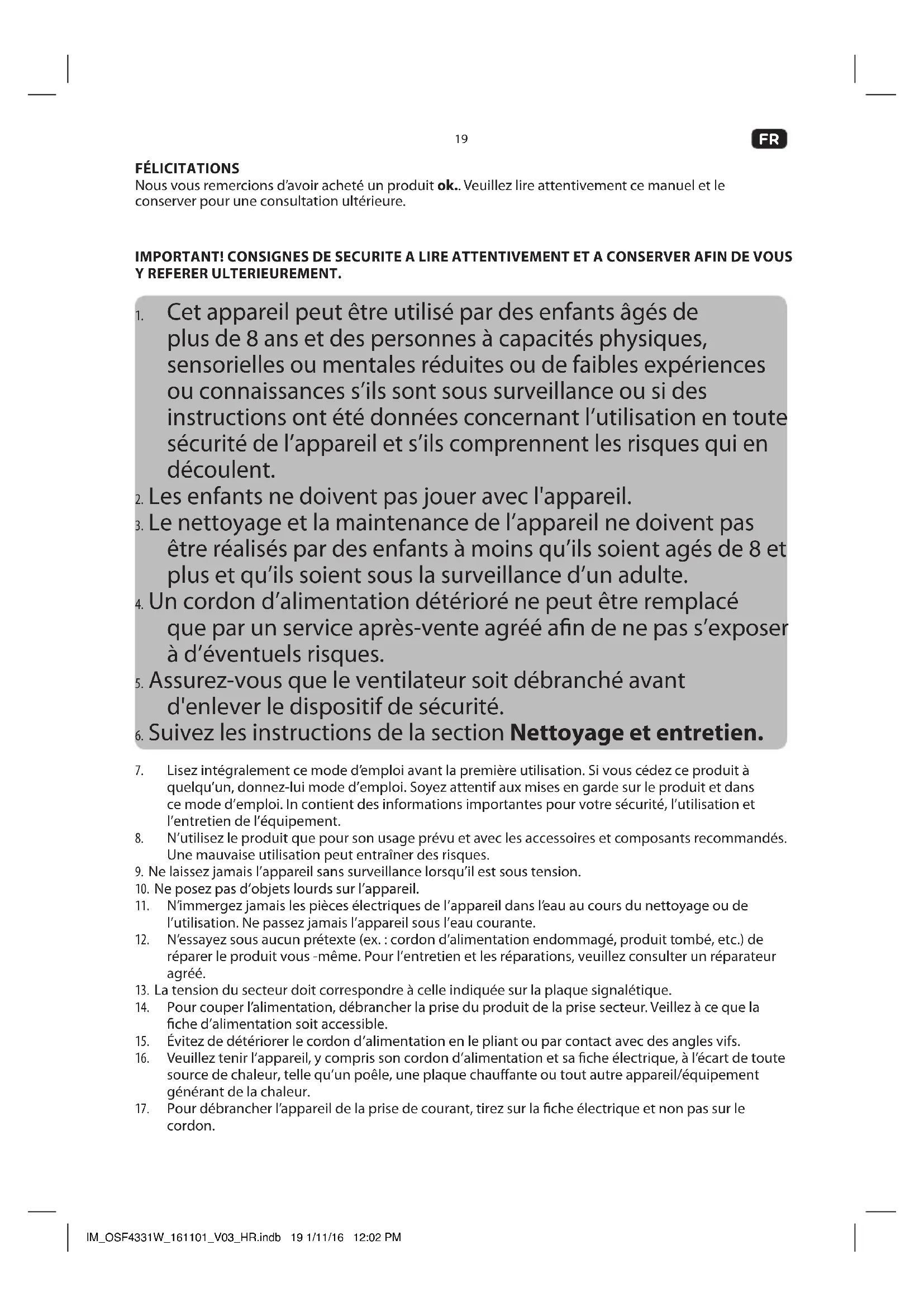

Nous vous remercions d'avoir acheté un produit ok.. Veuillez dire attentivement ce manuel et le conserveur pour une consultation ulterieure.

IMPORTANT! CONSIGNES DE SECURITE A LIRE ATTENTIVEMENT ET A CONSERVER AFIN DE VOUS Y REFERER ULTERIEUREMENT.

1. Cet apparéil peut être utilisé par des enfants âgés de plus de 8 ans et des personnes à capacités physiques, sensorielles ou mentales réduites ou de faibles expériences ou connaissances s'ils sont sous surveillance ou si des instructions ont été données concernant l'utilisation en toute sécurité de l' apparéil et s'ils comprend le risques qui en découlent.

2. Les enfants ne doivent pas jouer avec l'appareil.

3. Le nettoyage et la maintenance de l'appareil ne doit pas etre réalisés par des enfants a moins quils soient ages de 8 et plus et qu'ils soient sous la surveillance d'un adulte.
4. Un cordon d'alimentation déterioré ne peut être remplace que par un service après-vente agrée afin de ne pas s'exposer à d'eventuels risques.
5. Assurez-vous que le ventilateur soit débranché avant d'enlever le dispositif de sécurité.

6. Suívez les instructions de la section Nettoyage et entretien.

7. Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.

8. N'utilisez le produit que pour son usage prévu et avec les accessoires et composants recommends. Une mauvaise utilisation peut entraîner des risques.
9. Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
10. Ne posez pas d'objets lourds sur l'appareil.
11. N'immergez jamais les pieces électriques de l'appareil dans l'eau au cours du nettoyage ou de l'utilisation. Ne passez jamais l'appareil sous l'eau courante.
12. N'essayez sous aucun prétexte (ex.: cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -mème. Pour l'entretien et les réparations, veuilles consulter un réparateur/agréé.
13. La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
14. Pour couper l'alimentation, débrancher la prise du produit de la prise secteur. Veillez à ce que la fiche d'alimentation soit accessible.
15. Evitez de detériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
16. Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poèle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
17. Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.

FR

20

1. Debranche l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
2. Utilisez cet appeareil dans un lieu en interieur non humide et jamais a l'extérieur.
3. Posez l'appareil sur une surface plane, solide et antidérapante.

4. Ne jamais utiliser, exposer ou placer le produit :

5. au soleil et dans un endroit poussiêux;

6. près d'un feu (cheminée, gril, bougies), pres de l'eau (éclaboussures, vases, bassin, baignoire) ou dans un endroit très humide.

7. Ce produit n'est pas adapté à une utilisation commerciale. Il est concu uniquement pour une utilisation domestique.

8. Ne retirez pas le cache et n'introduisez pas un objet pendant le fonctionnement.

9. Avant de nettoyer, laissez le produit s'arrête entierement et débranchez-le.
10. Pour éviter une surchauffe, ne recouvre pas le produit.
11. Les jeunes enfants, les enfants et les personnes âgées ne doivent pas être longtemps exposés aux courants d'air froid.
12. Eloiignez le produit des objets mobiles tels qu'une plante, un rideau, etc.
13. Le produit ne doit être branché qu'une fois entièrement monté.

UTILISATION RECOMMANDEE

Le produit n'est donc qu'ou pour faire circuler l'air dans une piece. N'utilisez l'appareil qu'en respectant ces consignes. Tout autre utilisation peut endommager le produit ou cause des blessures. La société Imtron GmbH décline toute responsabilité pour des dommages au produit, aux biens ou pour des blessures dus à une néligence ou une manipulation inadéquate du produit, qui ne serait pas conforme aux instructions du fabricant.

COMPOSANTS

A. Bloc moteur
B. Bouton d'oscillation
C. Arbre moteur
D. Protection arriere
E. Ecrou en plastique
F. Pale de ventilateur
G. Écrou de pale de ventilateur
H. Protection avant
1. Boutons de commande (Réglages des vitesses: 1 - 3, Arrêt: 0)
J. Vis (4x)
K. Pièces de plancher
L. Couvercle de support
M. Écrou de serrage
N. Poteau d'extension
O. Cordon d'alimentation

AVANT DE L'UTILISER POUR LA PREMIÈRE FOIS

• Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseilé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous ave des questions concernant le rebut approprié, contactez le service de déchetterie local.
• Vérifiez que le contenu est complét et qu'il n'est pas endommagé. Si le contenu livre est incomplet ou endommagé, contactez immédiatement votre revendeur.
• Àprouv avoir déballé, veuillez consulter la section Nettoyage et entretien.

ASSEMBLAGE ET MONTAGE

17 Assemblez les deux pieds de manière transversale. Retirez les quatre vis des pieds.
2 Utilisez les quatre vis pour monter le manche d'extension sur les pieds. Puis retirez l'écrou de serrage.
3 Faites glisser le couvercle de position sur le manche d'extension dans les pieds. Tirez le poteau d'extension et fixez-le en serrant I'écrou de serrage.
Fixez le bloc-moteur au manche d'extension et fixez-le avec la vis a serrage a main.
5 Retirez l'écrou de pale de ventilateur et l'écrou en plastique du bloc moteur.
Fixez la protection arriere au bloc moteur avec la poignee positionnee vers le haut et le trou de la vis positonnee vers le bas et fixez avec I'ecrou en plastique.
7 Faites glisser la pale de ventilateur sur l'arbre moteur de sorte que la goupille se verrouille dans la rainure. Scurisez la pale du ventilateur en serrant I'ecrou de pale de ventilateur sur I'arbre.
8 Ouvrir les clips et retirez la vis et l'écrou.
9 Accrochez le cache avant au cache arriere, alignant ainsi les trous de vis au bas des caches.
10 Assurez-vous que toutes les languettes sont fermées.
11 Placez sur une surface plate et stable. Reglez l'angle souhaite.

FONCTIONNEMENT

12 Branchez I'appareil.
Pour activer l'appareil, appuyez sur les vitesses 1-3. Pour le désactiver, appuyez sur 0.
Pour la fonction oscillante, appuyez sur le bouton d'oscillation. Tirez sur le bouton pour arreter l'oscillation.

Attention

Le produit ne doit etre branché qu'une fois entierement monté.
L'appareil ne doit pas etre demontependant son fonctionnement, son entretien general, son nettoyage et I'entretien effecte par I'utilisateur.
Le produit ne doit jamais fonctionner sans pied ou sur une position horizontale.
- Éteignez et débranchez le produit avant de régler la hauteur ou l'angle souhaité.
Le cache doit etre entierement fermelorsque youutilise le produit.
- Pendant le fonctionnement, ne mettez pas les doigts ou tout autre objet dans le cache.
- Débrancher en cas de non-utilisation.

DÉMONTAGE

Démontez le ventilateur pour le nettoyage dans l'ordre inverse des étapes de montages.

FR

22

NETTOYAGE ET ENTRETIEN

• Avertissement! Avant de nettoyer, laissez le produit s'arrête entierement et débranchez-le.
• Utilisez un tissu doux pour nettoyer. Si la poussière ou la saleté persiste, utilisez un détergent doux.
  N'tilisez pas de solvants ou d'abrasifs, des ustensiles en metal ou des brosses dures pour nettoyer.
• Ne plongez pas le ventilateur dans l'eau ou tout autre liquide. Ne laissez pas l'eau s'égoutter sur ou dans le boitier du moteur du ventilateur.
• Séchez bien toutes les pieces avant de ranger l'appareil.
  Rangez l'appareil dans un endroit propre, sec et frais hors de la portee des enfants et des animaux.

SPECIFICATION

Tension nominale: 220 - 240 V\~, 50 Hz

Diametre du ventilateur: 16" (environ 406 mm)

Poids : environ 2,4 kg

Description Symbole Valeur Unité
Débit maximum du ventilateur F 58,48 m			3/min
Puisance absorbée du ventilateur P 37,95 W
Valeur de service SV 1,54 (m			3/min)/W
Consommation en mode veille	PSB	0	W
Niveau de puissance acoustique du ventilateur	LWA	53,51	dB(A)
Vitesse de l'air maximum	c	2,09	m/s
Consommation d'électructé annuelle	Q	12,14 KWh/a
Normes de mesure de la valeur de service	Réglementation De Commission (Eu) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Coordonnées des personnes à contacter pour plus d'informations	Imtron GmbHWankelstraße 5, 85046 Ingolstadt, Germany

MISEAU REBUT

Ne pas éliminer cet apparéil dans les déchets menagers municipaux non triés. Les returner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l'environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations.
