Magellan 2300HS - Lecteur de code barre DATALOGIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Lecteur de code barre
Technologie de lecture	Imagerie 2D
Résolution	640 x 480 pixels
Vitesse de lecture	1 200 scans par seconde
Interfaces disponibles	USB, RS-232, Keyboard Wedge
Dimensions	16.5 x 10.2 x 7.6 cm
Poids	1.2 kg
Alimentation	5V DC
Conditions de fonctionnement	0 à 50 °C, 10 à 90 % d'humidité relative
Maintenance	Nettoyage régulier de la lentille, mise à jour du firmware
Sécurité	Conforme aux normes CE, RoHS
Garantie	1 an
Applications recommandées	Commerces de détail, logistique, entrepôts

FOIRE AUX QUESTIONS - Magellan 2300HS DATALOGIC

Comment connecter le DATALOGIC Magellan 2300HS à mon ordinateur ?

Pour connecter le DATALOGIC Magellan 2300HS à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble au lecteur et l'autre à un port USB de votre ordinateur. Assurez-vous que le lecteur est alimenté.

Que faire si le lecteur ne lit pas les codes-barres ?

Vérifiez que le lecteur est correctement connecté et alimenté. Assurez-vous également que les codes-barres sont bien imprimés et lisibles. Si le problème persiste, redémarrez le lecteur et vérifiez les paramètres de configuration.

Comment configurer le DATALOGIC Magellan 2300HS pour différents types de codes-barres ?

Pour configurer le lecteur pour différents types de codes-barres, consultez le manuel d'utilisation. Vous devrez scanner les codes de configuration spécifiques pour activer ou désactiver les symbologies souhaitées.

Le lecteur émet un bip continu, que signifie cela ?

Un bip continu indique généralement qu'il y a un problème de connexion ou que le lecteur est en mode de configuration. Vérifiez les connexions et redémarrez le lecteur pour sortir du mode de configuration.

Comment nettoyer le DATALOGIC Magellan 2300HS ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié pour nettoyer la surface extérieure du lecteur. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs.

Comment mettre à jour le firmware du lecteur ?

Pour mettre à jour le firmware, téléchargez le dernier fichier de mise à jour depuis le site web de DATALOGIC. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour via le port USB.

Que faire si le lecteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de brancher le lecteur sur un autre port USB ou une autre source d'alimentation.

Le lecteur ne scanne pas les codes-barres à une distance appropriée, que faire ?

Assurez-vous que le code-barres est bien éclairé et à une distance appropriée du lecteur. Si cela ne fonctionne pas, vérifiez les paramètres de sensibilité du lecteur dans le manuel d'utilisation.

MODE D'EMPLOI Magellan 2300HS DATALOGIC

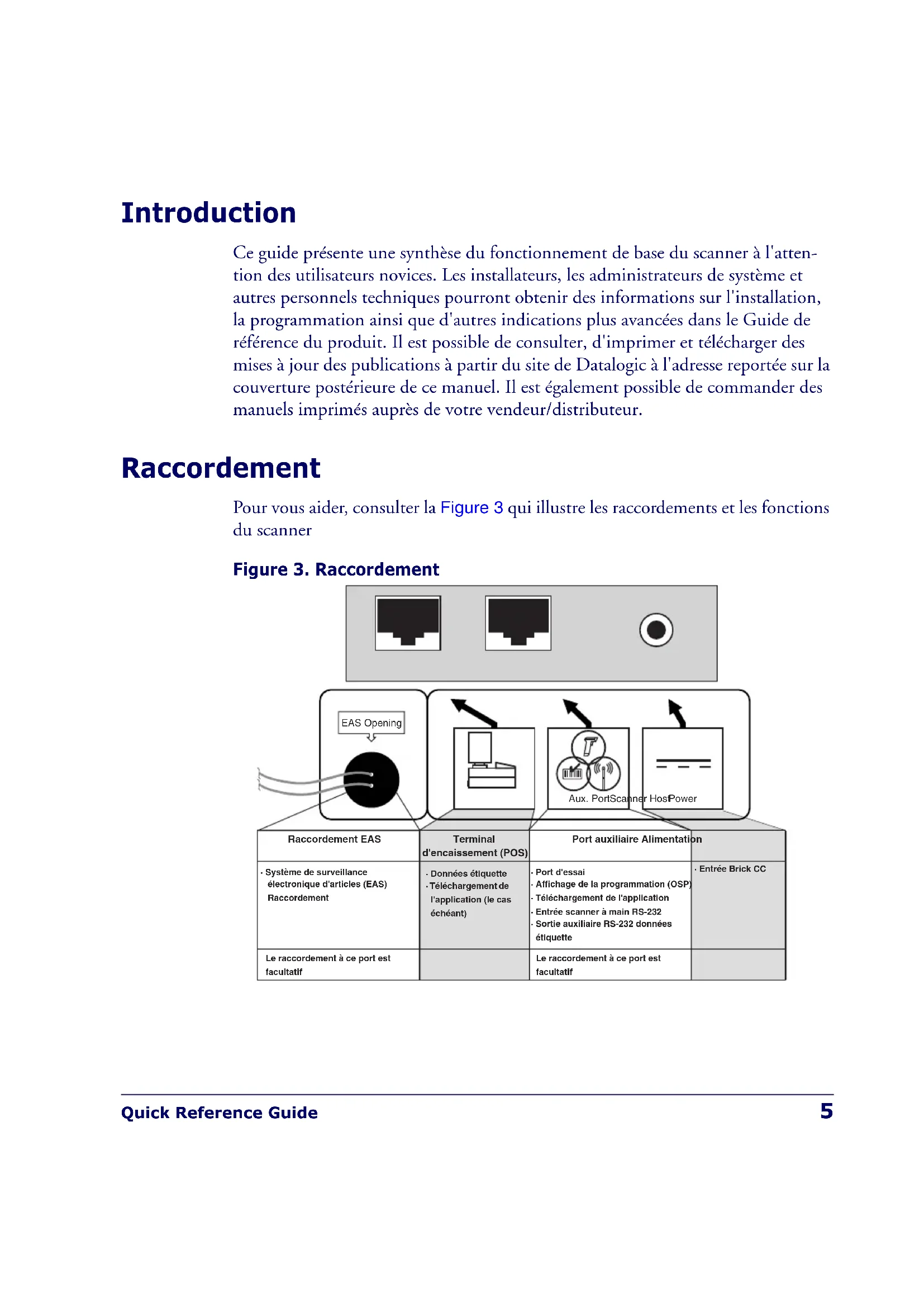

Ce guide présente une synthèse du fonctionnement de base du scanner à l'attention des utilisateurs novices. Les installateurs, les administrateurs de système et autres personnels techniques pourront obtenir des informations sur l'installation, la programmation ainsi que d'autres indications plus avances dans le Guide de réference du produit. Il est possible de consulter, d'imprimer et télécharger des mises à jour des publications à partir du site de Datalogic à l'adresse reportée sur la couverture postérieure de ce manuel. Il est également possible de commander des manuels imprimés auprès de votre vendeur/distributeur.

Raccordement

Pour vous aider, consulter la Figure 3 qui illustrate les raccordements et les fonctions du scanner

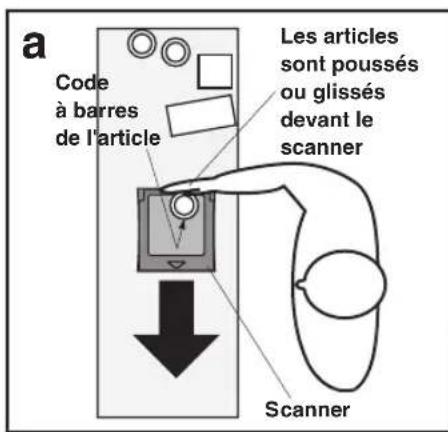

Le scanner est installé de manière à positionner sa fenêtre de lecture au même niveau que le comptoir. Cette procédure permet d'obtenir un espace de travail maximum et permet à l'utilisateur de faire glisser les articles sur la surface sans devoir les saisir ou les soulever. Les codes à barres sont numériés sans aucun effort lorsqu'ils sont passés à travers la zone projetée à partir de la grande fenêtre de lecture illustrée à la Figure 4a.

NOTA

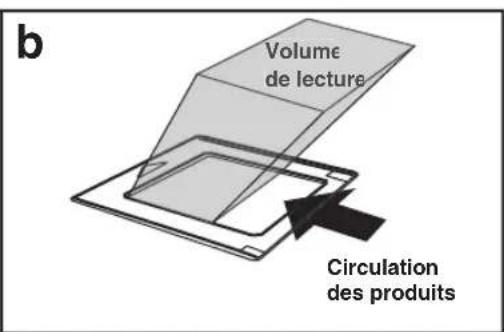

La position en face des étiquettes des codes à barres dans la direction de lecture ou face à la fenêtre de lecture optimisera le taux de lectures réussies. La flèche présente sur le couvercle supérieur du scanner indique la direction de déplacement à suivre pour numériser les articles (voir Figure 4b).

Gracé au logiciel de décodage FirstStrike™, le scanner peut capturer rapidement et avec une orientation minime la plupart des codes de lecture difficile.

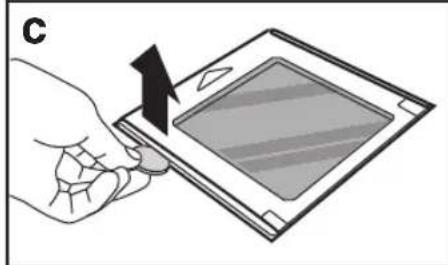

Figure 4. Mode de lecture " Transfert " et " Présentation "

Bouton-poussoir volume/tonalité

Le bouton-poussoir volume/tonalité exécuté également des fonctions multiples selon la durée de son activation :

NOTA

Les changements de volume rendent l'utilisation du Bouton de réglage du Volume/Tonalité difficile lorsque le scanner est hors tension et est réinitiliasé au paramètre configuré. Si vous désirez changer définitivement le volume, utilisez les étiquettes spéciales de programmation dans le Guide de référence du produit.

Table 3. Fonctions du bouton-poussoir Volume/tonalité

DURÉDE D'ACTIVATION	FONCTION COMMENTAIRE
Momentané (lorsque le scanner est en mode de veille)	Réveille le scanner du mode de veille	En alternative, le scanner peut être réveillé par : - déplacement d'un objet à travers la zone de balayage. - un changement de poids sur la balance. - Lecture avec un scanner auxiliaire attaché
Momentané (lorsque le scanner est en mode d'éveil)	Augmente le volume	Pressez le bouton-poussoir momentarilyément pour augmenter le volume du haut-parleur. ÀpRES avoir atteint le volume le plus élevé, une pression repétée du bouton-poussoir reporte progressivement le volume au niveau le plus bas, le volume augmente ensuite en fonction des pressions successives. Cinq niveaux de volume sont disponibles.
Maintenez la touche enfoncée et relâchez-la lorsque l'avertisseur sonore retentit	Augmente la tonalité	Pressez le bouton-poussoirpendant approximativement 2 secondes, puis relâchez. A chaque pression, l'avertisseur retentira selon une des trois tonalités. Arrêtez lorsque la tonalité désirée (élevée, moyenne ou faible) est obtenue.
4 secondes	Mode de diagnostic du scanner \( ^a \)	Ce mode permet au personnel chargeé de l'assistance du système de remédier aux problèmes du scanner. Les diagnostics sont généralement lancés après la notification d'une alarmé du module interchangeable (voir Tableau 1). Débranchez et rebranchez l'alimentation pour sortir du mode diagnostic.
8 secondes	Remet le scanner à l'état initia\( ^b \)	Seul le personnel chargeé de l'assistance du système est autorisé à exéçuter la remise à l'état initial.

a. Par défaut, cette fonction est neutralisée pour empêcher l'activation accidentelle par des utilisateurs.
b. Les utilisateurs ne devraient pas procesder à la remise à l'etat initial du scanner sauf sous la direction de personnel agree chargede l'assistance des systèmes.

Fonctions des voyant DEL Vert

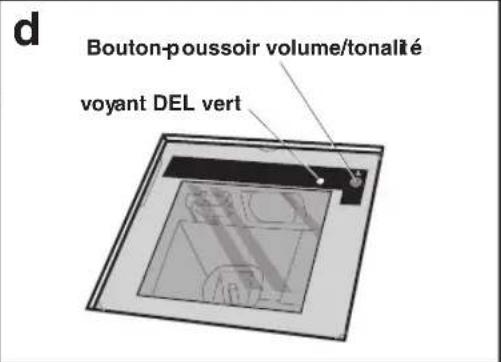

LevoyantDELvert (Figure4d)indiqueI'etat du scanner au Table4ci-dessous.

LED INDICATION	DURATION COMMENT
Scanner Actifa (Mode normal)	Voyant DEL vert en mode veille fixe	Le scanner est pré à fonctionner. Le balayage est immédiatement disponible.
Lecture correcte de l'indicationa	Voyant DEL vert - clignotement lumineux	Indique la lecture et le décodage du code à barres.
Indication du mode programme	Voyant DEL vert - Clignotement continu	Indique que le scanner est en mode de programmation Étiquette. Débranchez et rebranchez l'alimentation pour sortir du mode de programmation.
Indication du mode de veille	Le voyage DEL vert clignote lentement	Le moteur du scanner et/ou le laser sont mis automatiquement hors tension et l'unité passée en mode de veille à cause de l'inactivité prolongée.
Système invalide	1 seconde étèint, 1/10è de seconde allu-mé	Système invalide scanner.
Alarmé de mod-ule interchange-able (Mode d'erreur)	Signal sonore bas 1 seconde. Voyant DEL vert/jaune alternatively clignote de manière continue.	Indique qu'une erreur fatale du module interchangeable a été détectée.
Indication de module inter-changeable	Le voyage DEL vert clignote selon une série codée en combinaison avec le haut-parleur.	UNIQUEMENT au cas où le bouton Volume/tonalité seraït activé suite à une alarmé d'un module inter-changeable. Ceci permet aux techniciens d'identifier les défaillances du module interchangeable.

a. Il est possible de selectionner certaines fonctions des voyants DEL vert et jaune afin de les activer ou désactiver. Il n'est pas possible de programmerme votre scanner pour afficher toutes les indications.

Einleitung

Option "Productivity Index ReportingTM":Votre scanner peut etre equipe de l'option "Productivity Index ReportingTM" qui permet la collecte de données sur l'index de lecture des codes a barres scannes. Ces données peuvent etre transmises vers le Terminal POS ou elles pourront etre facilement exploitables par le service informatique afin d'améliorer la qualite du code a barres en rayon.

Pour plus d'informations sur la manière d'activer PIR sur vos scanners, merci de vous reporter au Product Reference Guide (PRG).

French Ce scanner est certifié conforme à la norme DHHS/CDRH 21CFR sous-chapitre J et à la norme IEC 60825-1:2007.

Les produits de classe I et de classe II ne sont pas considérés dangereux. Le scanner contient une diode laser visible (VLD) dont les émissions ne dépassent pas les limites prescrites dans les normes précités. Le scanner est conçu de façon à ce qu'il ne soit pas possible d'acceder à la lumière laser pendant l'utilisation normale, l'entretien par l'utilisateur et les fonctions de maintenance prescrites.

ATTENTION

• L'utilisation de procédures de contrôle, réglage ou utilisation autres que celles spécifiées dans ce document peut entrainer une exposition dangereuse à la lumière du laser.

• Ne pas essayer d'ouvrir ni de réparer les composants de la cavité optique. L'ouverture ou la réparation d'une partie de la cavité optique par une personne non qualifiée peut entraîner la violation des règles de sécurité relatives au laser. Le système optique ne peut être réparé qu'en Usine.

• Sont considérés comme instruments optiques les jumelles, les microscopes et les loupes. Les lunettes portées par l'utilisateur ne sont pas considérées comme tel.
