Caractéristiques Techniques	Lecteur de code-barres laser 1D, technologie de lecture rapide
Résolution de Lecture	Résolution de 0,1 mm, capacité de lecture de codes-barres endommagés
Interface de Connexion	USB, RS-232, Keyboard Wedge
Vitesse de Lecture	300 scans par seconde
Dimensions	160 mm x 70 mm x 90 mm
Poids	150 g
Utilisation	Idéal pour les environnements de vente au détail, d'entrepôt et de logistique
Maintenance	Nettoyage régulier de la lentille, vérification des câbles
Sécurité	Conforme aux normes de sécurité CE et FCC
Informations Générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - QuickScan QS2500 DATALOGIC

Comment connecter le DATALOGIC QuickScan QS2500 à mon ordinateur ?

Pour connecter le DATALOGIC QuickScan QS2500 à votre ordinateur, branchez le câble USB du lecteur dans un port USB disponible. Le système d'exploitation devrait automatiquement reconnaître le périphérique.

Que faire si le lecteur ne scanne pas les codes-barres ?

Vérifiez que le lecteur est bien connecté. Assurez-vous également que le code-barres est propre et lisible. Si le problème persiste, essayez de redémarrer votre ordinateur ou de tester le lecteur sur un autre appareil.

Comment configurer le DATALOGIC QuickScan QS2500 pour scanner un type spécifique de code-barres ?

Utilisez le manuel d'utilisation pour accéder aux codes de configuration. Vous pouvez scanner les codes de configuration appropriés pour activer ou désactiver les types de codes-barres spécifiques selon vos besoins.

Le lecteur émet un bip continu, que signifie cela ?

Un bip continu indique généralement qu'il y a un problème avec le code-barres scanné, soit qu'il est illisible, soit qu'il n'est pas pris en charge. Assurez-vous que le code-barres est en bon état et essayez de le scanner à nouveau.

Comment nettoyer le DATALOGIC QuickScan QS2500 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du lecteur. Pour la lentille, évitez les produits chimiques agressifs et utilisez un nettoyant pour lentilles si nécessaire.

Où puis-je télécharger le pilote pour le DATALOGIC QuickScan QS2500 ?

Les pilotes pour le DATALOGIC QuickScan QS2500 peuvent être téléchargés depuis le site officiel de DATALOGIC dans la section 'Support' ou 'Téléchargements'.

Que faire si le lecteur ne fonctionne pas avec un logiciel spécifique ?

Vérifiez la compatibilité du logiciel avec le DATALOGIC QuickScan QS2500. Assurez-vous également que le bon port de communication est sélectionné dans les paramètres du logiciel. Consultez le manuel pour des conseils de configuration spécifiques.

Le lecteur semble trop lent, comment puis-je améliorer sa vitesse de scan ?

La vitesse de scan peut être affectée par des paramètres de configuration. Consultez le manuel pour ajuster les paramètres de vitesse de scan ou réinitialisez les paramètres par défaut.

Comment réinitialiser le DATALOGIC QuickScan QS2500 aux paramètres d'usine ?

Pour réinitialiser le lecteur aux paramètres d'usine, consultez le manuel d'utilisation pour le code de réinitialisation et scannez-le. Cela restaurera toutes les configurations par défaut.

MODE D'EMPLOI QuickScan QS2500 DATALOGIC

Modèles référencés Classe II et Classe III nécessitant une alimentation externe (Limited Power Source).

Afin de valider le certificat de sécurité, l'alimentation classe III doit être certifiée IEC/EN60950-1 (Séries EN 60335, EN 60065 ou équivalent).

Input: 100 - 240 VAC Output: 4.5 - 14 VDC

This Class A digital apparatus complies with Canadian ICES -003.
Cet appeareil numérique de la classe A est confrome à la norme NMB-003 du Canada.

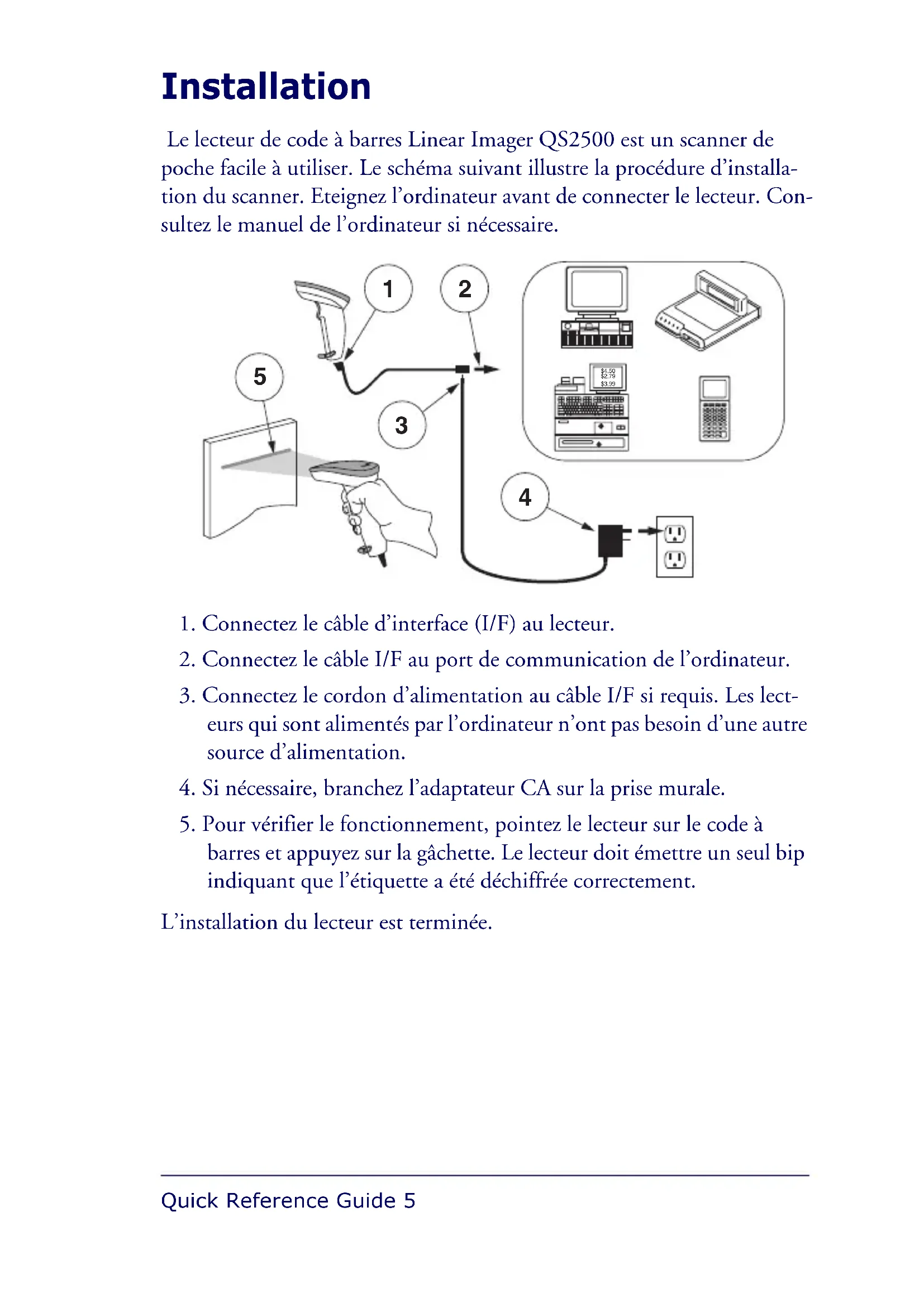

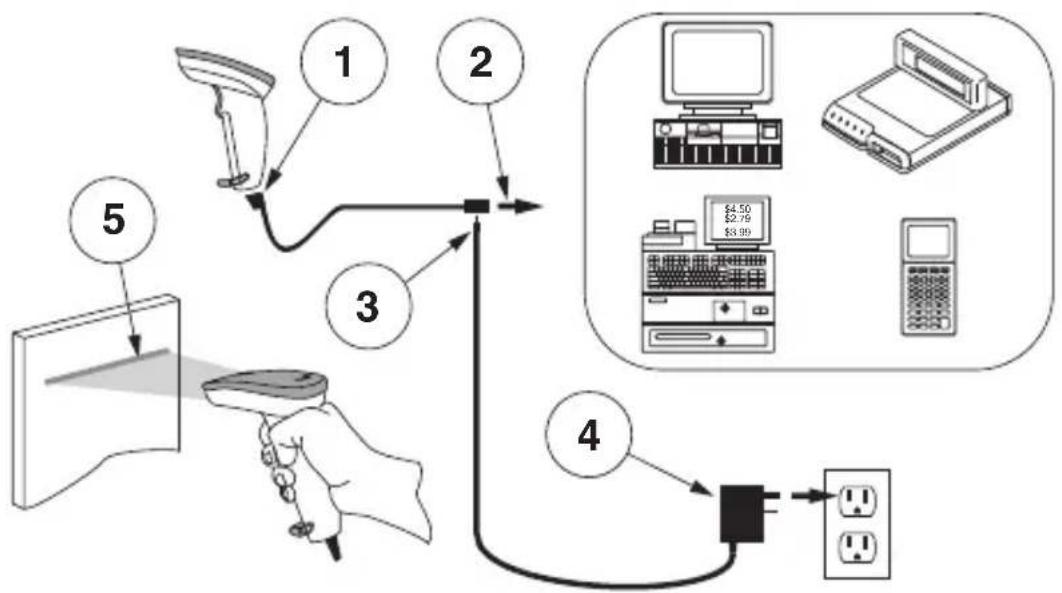

Le lecteur de code à barres Linear Imager QS2500 est un scanner de poche facile à utiliser. Le schéma suivant illustrer la méthode d'installation du scanner. Eteignez l'ordinateur avant de connecter le lecteur. Consultez le manuel de l'ordinateur si nécessaire.

1. Connectez le cable d'interface (I/F) au lecteur.
2. Connectez le cable I/F au port de communication de l'ordinateur.
3. Connectez le cordon d'alimentation au cable I/F si requis. Les lecteurs qui sont alimentés par l'ordinateur n'ont pas besoin d'une autre source d'alimentation.
4. Si nécessaire, branchez l'adaptateur CA sur la prise murale.
5. Pour vérifier le fonctionnement, pointez le lecteur sur le code à barres et appuyez sur la gachette. Le lecteur doit émettre un seul bip indiquant que l'étiquette a été déchiffree correctement.

L'installation du lecteur est terminée.

Procedure de lecture

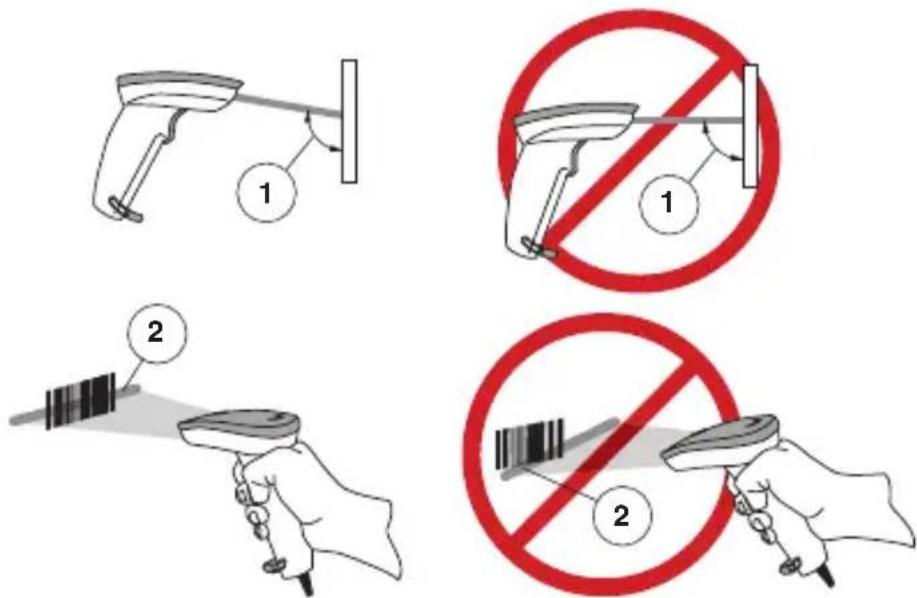

Le schéma ci-dessous illustré les procédures de lecture correctes et incor-rectes.

1. Pointez le lecteur sur le code à barres en l'inclinant légèrement, de façon à ce que la lumière reflèchie sur le code puisse être visualisée par le lecteur. Ne pointez pas le lecteur perpendicularrement au code.
2. Le faisceau du lecteur doit parcourir entièrement l'étiquette. Le lecteur ne peut pas déchifferre le code à barres sans avoir entièrement parcouru l'étiquette.

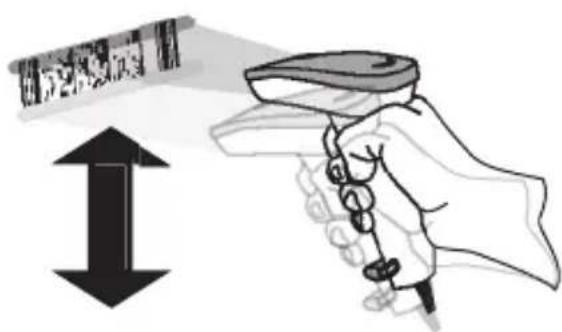

Lecture des codes à barres PDF417

Pour dire un code à barres
PDF417, pointez le faisceau du lecteur en haut du code et d'un mouvement couple passez-le sur toute la hauteur du code. Vous allez entendre une série de signaux sonores, suivé d'un bip final lorsque le code à barres aura

été complètement déchiffré. Il peut être nécessaire de balayer le code à plusieurs reprises pour en achiever la lecture.

Dépannage

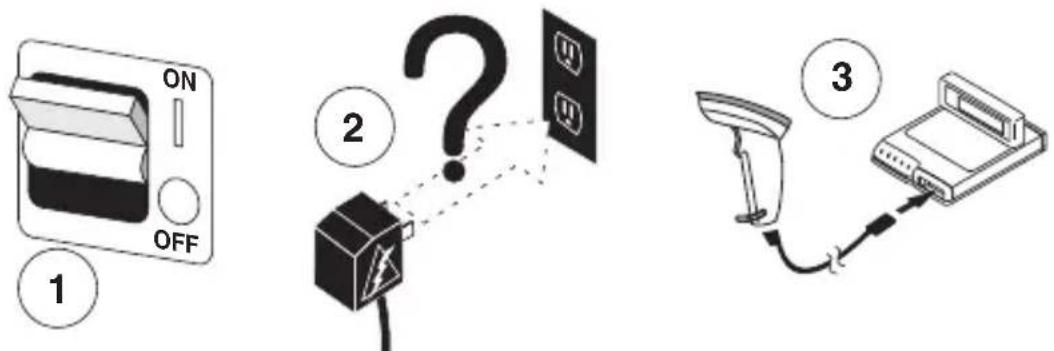

Si le lecteur ne fonctionne pas correctement, effectuez les vérifications suivantes :

1. Si le lecteur est alimenté par l'ordinateur, ce dernier doit être sous tension. Si le lecteur utilise une source d'alimentation externe, et que cette source d'alimentation est défailleante, le lecteur ne peut pas fonctionner.
2. Si le lecteur utilise une source d'alimentation externe, remplacez celle-ci par une autre source dont vous estes certain du bon fonctionnement et testez a nouveau le lecteur.
3. Si le lecteur est alimenté par l'ordinateur, connectez-le à un autre ordinateur dont vous âtes certain du bon fonctionnement et testez à nouveau le lecteur.

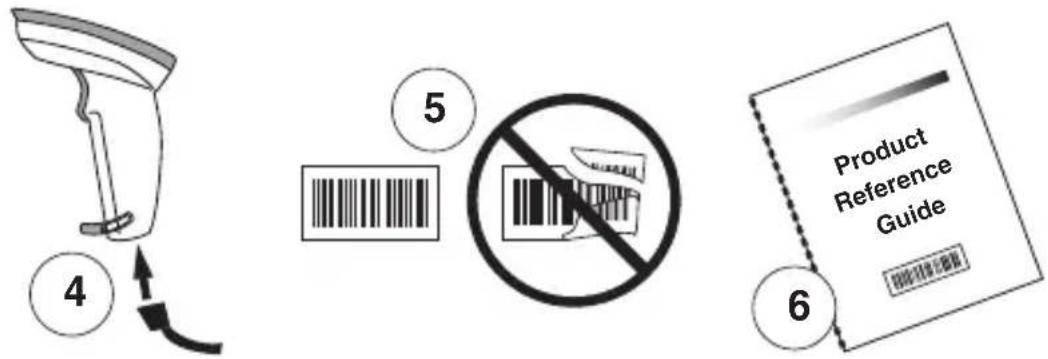

1. Vérifiez que le cable d'interface est solidement relié à l'ordinateur. Contactez un technicien d'assistance ou consultez le manuel de l'ordinateur pour vérifier que la connexion au lecteur est correcte.
2. Vérifiez que le cable d'interface est solidement relié au lecteur.

3. Vérifiez que les étiquettes sont de qualité suffisante pour être reconnues par le lecteur. Des étiquettes rides, maculées ou déchirées peuvent ne pas être déchiffrées par le lecteur. Procedez à la lecture d'une étiquette en bonariat pour vérifier le fonctionnement du lecteur.

4. Assurez-vous que le type d'interface du lecteur est compatible avec l'ordinateur, en consultant le manuel de ce dernier et/ou le Guide de referencia du lecteur inclus dans le CD fourni avec le lecteur.

Si le lecteur ne fonctionne toujours pas correctement, contactez vous revendeur ou le Service après-venture Datalogic.

Interference de la Radio Frequence

Cet apparéil est conforme au paragraphe 15 du règlement FCC. Les opération sont soumises aux deux conditions suivantes:

1. Cet apparéil ne doit pas cause d'interférences nuisibles, et
2. Il doit accepter n'importe qu'elle interference reçue, y compris les interférences pouvant provoquer un dysfonctionnement.

Cet apparéil numérique de classe 13 est conforme aux normes Canadiennes de réglementation des équipements provoquant des interférences.

Cet apparéil numérique de la classe A est confrome à la norme NMB-003 du Canada.

LED Class

CLASS 1 LED PRODUCTAPPARECCHIO LED CLASSE 1

LED KLASSE 1APPAREIL A LED DE CLASSE 1

EN60825-1/All:1996

Installation

Dieser digitale Apparat der Klasse A erfüllt Canadian ICES-003.
Cet apparéil numérique de la classe A est confrome à la norme NMB-003 du Canada.

Cet apparéil numérique de la classe A est confrome à la norme NMB-003 du Canada.

Cet apparéil numérique de la classe A est confrome à la norme NMB-003 du Canada.

LED Class

CLASS 1 LED PRODUCTAPPARECCHIO LED CLASSE 1

LED KLASSE 1APPAREIL A LED DE CLASSE 1

EN60825-1/All:1996

Instalação

Cet apparéil numérique de la classe A est confrome à la norme NMB-003 du Canada.
