MANUAL DE UTILIZADOR QuickScan QS2500 DATALOGIC

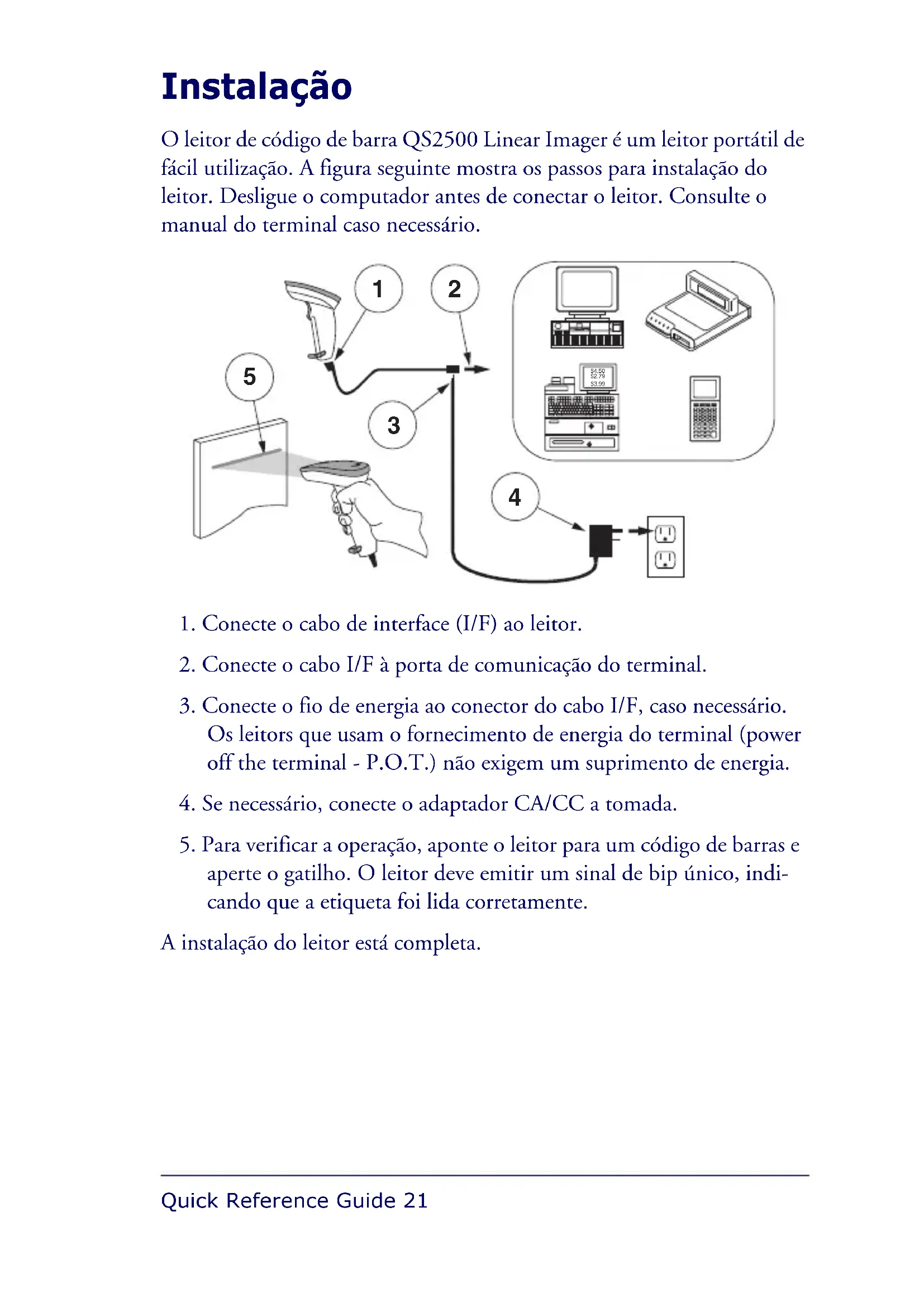

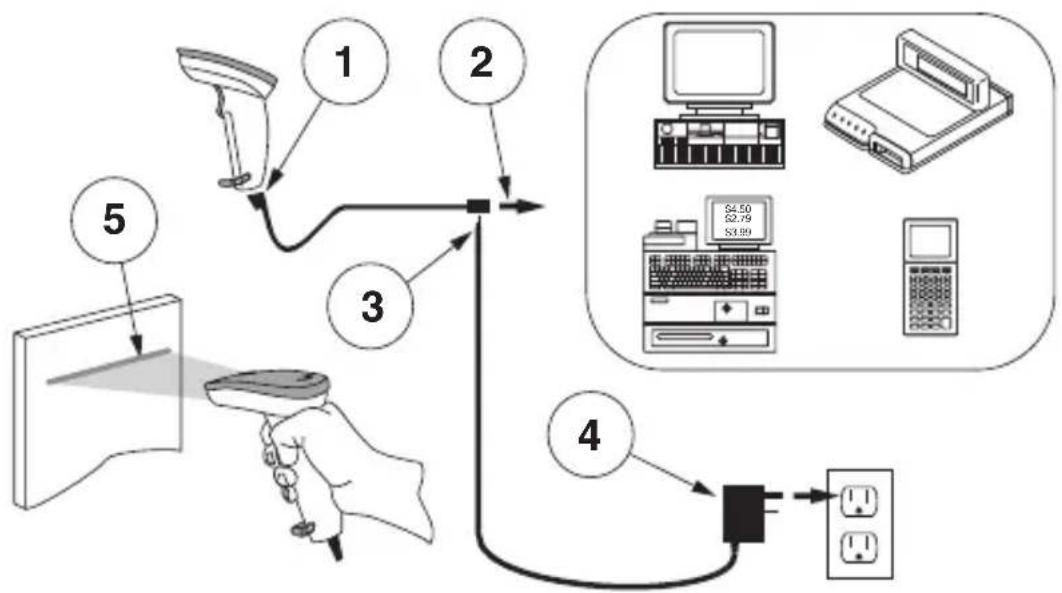

Product Reference Guide 6Quick Reference Guide 21 Instalação O leitor de código de barra QS2500 Linear Imager é um leitor portátil de fácil utilização. A figura seguinte mostra os passos para instalação do leitor. Desligue o computador antes de conectar o leitor. Consulte o manual do terminal caso necessário.

1. Conecte o cabo de interface (I/F) ao leitor.

2. Conecte o cabo I/F à porta de comunicação do terminal.

3. Conecte o fio de energia ao conector do cabo I/F, caso necessário.

Os leitors que usam o fornecimento de energia do terminal (power off the terminal - P.O.T.) não exigem um suprimento de energia.

4. Se necessário, conecte o adaptador CA/CC a tomada.

5. Para verificar a operação, aponte o leitor para um código de barras e

aperte o gatilho. O leitor deve emitir um sinal de bip único, indi- cando que a etiqueta foi lida corretamente. A instalação do leitor está completa.

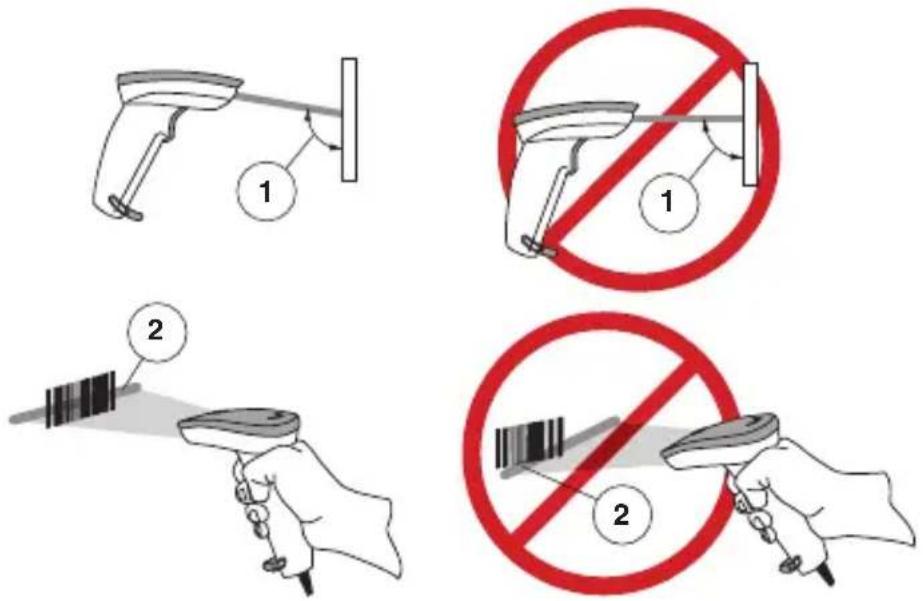

$4.50 $2.79 $3.9922 QS2500 Como operar o leitor A figura abaixo mostra os modos certo e errado de realizar a leitura com o leitor.

1. O leitor deve estar apontado em um pequeno ângulo para o código

de barras, de forma que a luz refletida pelo código de barras possa ser “vista” pelo leitor. Não segure o leitor perpendicularmente ao código de barras.

2. O feixe de luz do leitor deve cruzar a etiqueta inteira. O leitor não

pode ler o código de barras sem visualizar a etiqueta inteira. Fazendo de leitura de Códigos de Barras PDF417 Para ler um código de barras PDF417, aponte a linha do leitor para o parte superior do código de barras, e, com um movimento suave, passe a linha do leitor pelo código de barras. Você irá ouvir uma série de tiques, seguidos por um bip final, quando o conteúdo do código de barras tiver sido completamente decodificado. Pode ser necessário “varrer” o código de barras muitas vezes, para completar a leit- ura.

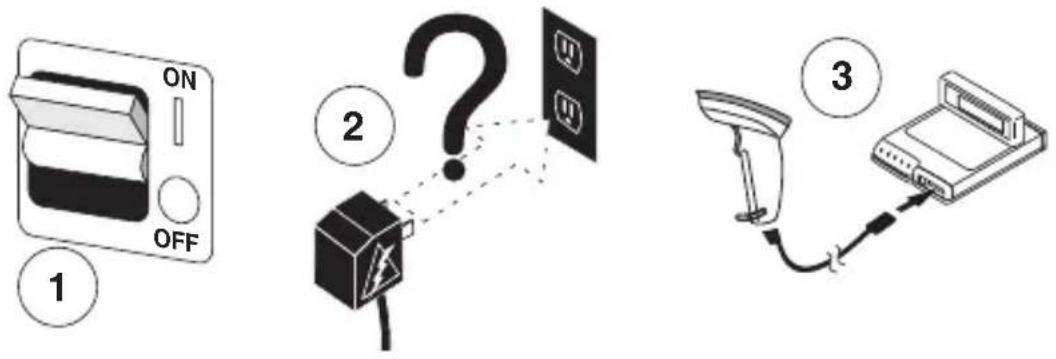

2Quick Reference Guide 23 Diagnóstico de Problemas Se o leitor não estiver operando adequadamente, as seguintes verificações devem ser feitas:

1. Visto que o leitor pode receber sua energia do terminal que o hos-

peda (Power Off the Terminal—P.O.T.), este não irá operar sem que o sistema esteja ligado. Se o leitor usa um suprimento de energia externo e este tiver falho, o leitor não irá funcionar.

2. Se um suprimento de energia externo for usado, troque o supri-

mento de energia por um reconhecidamente bom e teste novamente o leitor.

3. Se o leitor recebe a energia do terminal (P.O.T.), conecte o leitor a

um terminal reconhecidamente bom e teste novamente.

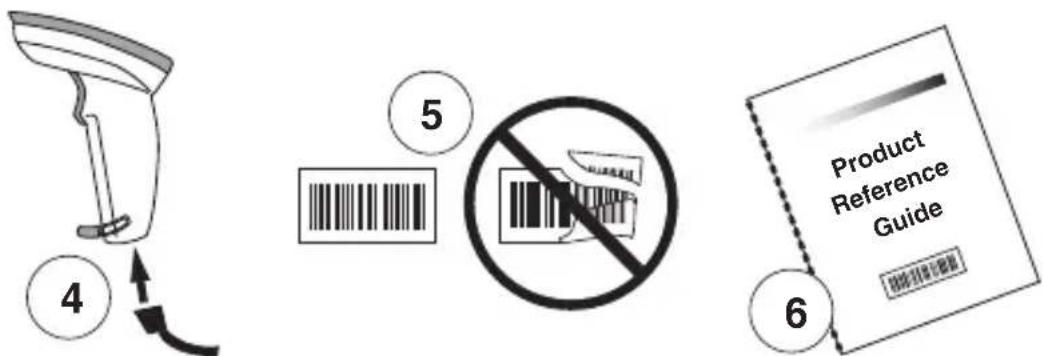

4. Verifique se o cabo de interface está ligado de forma segura ao ter-

minal. Consulte seu suporte técnico ou o manual do sistema do ter- minal para verificar a conexão apropriada para o leitor.

5. Verifique se o cabo de interface está ligado de forma segura ao leitor.

6. Cheque se as etiquetas são de qualidade suficiente para serem recon-

hecidas pelo leitor. Etiquetas rasgadas, sujas ou molhadas podem impedir que o leitor faça a leitura completa. Faça a leitura com uma etiqueta reconhecidamente em bom estado para checar a operação de leitura do leitor.

7. Certifique-se de que o tipo de interface do leitor é compatível com

324 QS2500 Referência do Produto do leitor, encontrado no CD incluso em seu leitor. Caso o leitor ainda não funcione corretamente, contate seu fornecedor local ou os Serviços de Suporte ao Cliente Datalogic. Interferência de Radio — Frequência Este dispositivo concorda com a Parte 15 das Regras FCC. A operação é sujeita às seguintes duas condições:

1. Este dispositivo não deve causar interferências que tragam risco, e

2. Este dispositivo deve aceitar quaisquer interferências recebidas,

incluindo interferências que possam causar operações não desejadas. Este aparelho digital de Classe A é conforme a norma Canadense ICES-003. Cet appareil numérique de la classe A est confrome à la norme NMB-003 du Canada. Classe Do LED
