MANUALE UTENTE QuickScan QS2500 DATALOGIC

Questi modelli devono essere alimentati con alimentatori omologati di classe II o classe III LPS (Limited Power Source, sorgente di corrente limitata).

Affinché il certificato di sicurezza sia valido, le sorgenti di alimentazione di classe III devono essere conformi a IEC/EN60950-1 (serie EN 60335, EN60065 o relativi).

Tensione ingresso: 100 - 240 VAC Tensione uscita: 4.5 - 14 VDC

Consumo massimo: 1.0 A Potenza massima: 14W

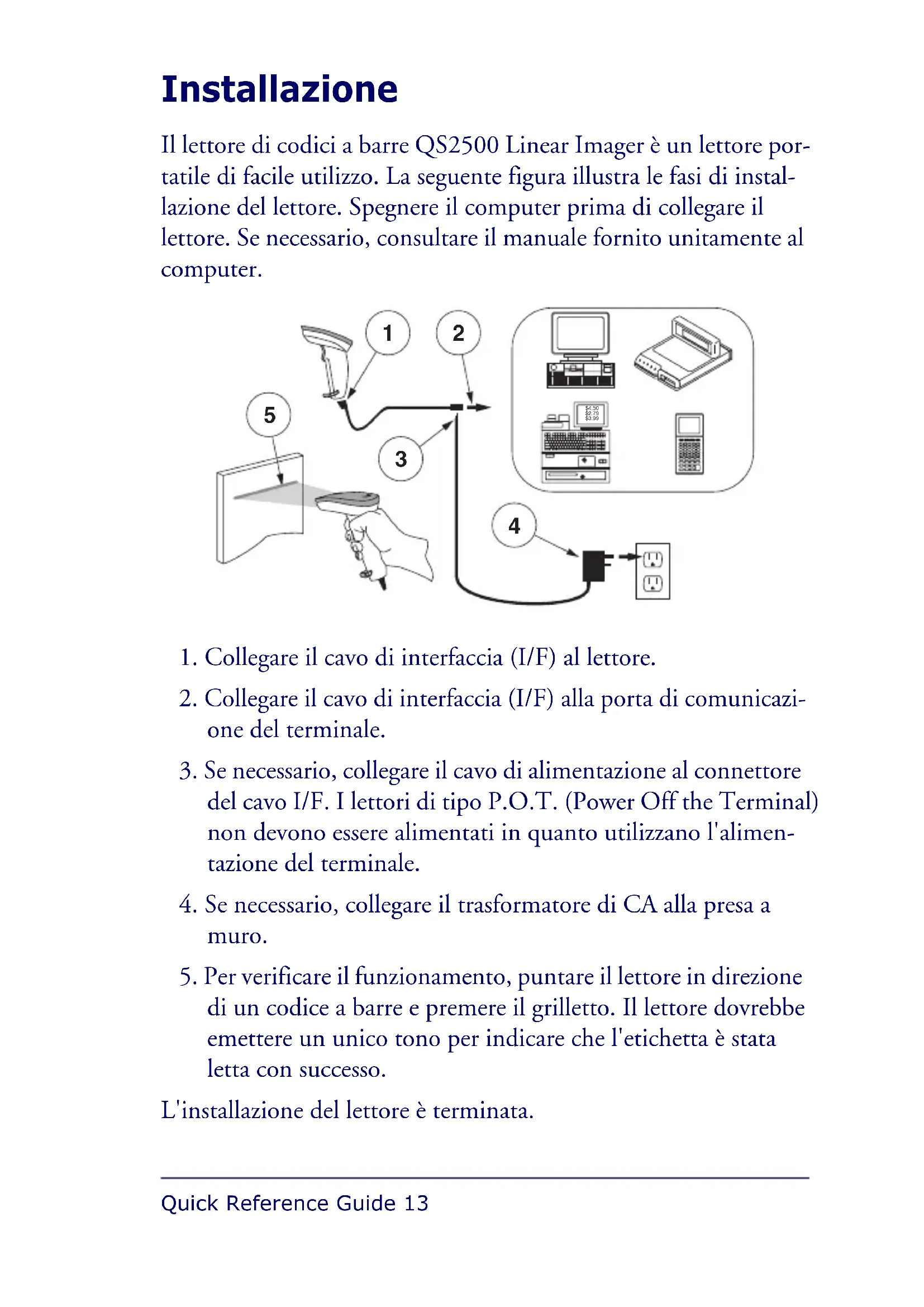

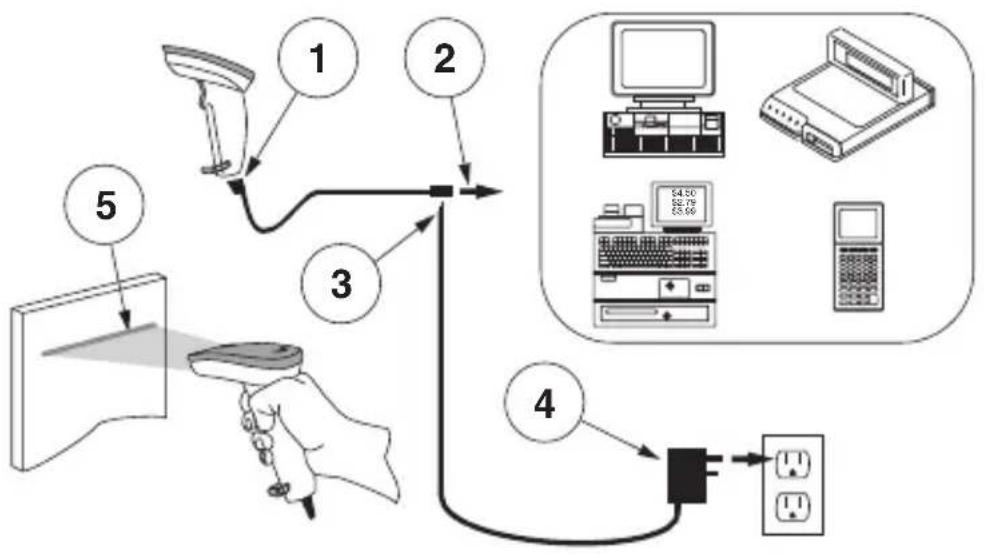

Illettore di codici a barre QS2500 Linear Imager è unlettore portatile di facile utilizzato. La segunte figura illustra le fasi di INSTALLazione dellettore. Specnere il computer prima di collegare illettore. Se necessario, consultare il manuale fornito unitamente al computer.

1. Collegare il cavo di interfaccia (I/F) allettore.

2. Collegare il cavo di interfaccia (I/F) alla porta di comunicazione del terminale.

3. Se necessario, collegare il cavo di alimentazione al connettore del cavo I/F. Ilettori di tipo P.O.T. (Power Off the Terminal) non devono essere alimentati in quanto utilizzato l'alimentazione del terminale.

4. Se necessario, collegare il trasformatore di CA alla presa a muro.

5. Per verificare il funzionamento, suntare illettore in direzione di un codice a barre e premere il grilletto. Illettore dovrebbe emettere un unico tono perindicare che l'etichetta è stata letta con successo.

L'installazione dellettore e terminata.

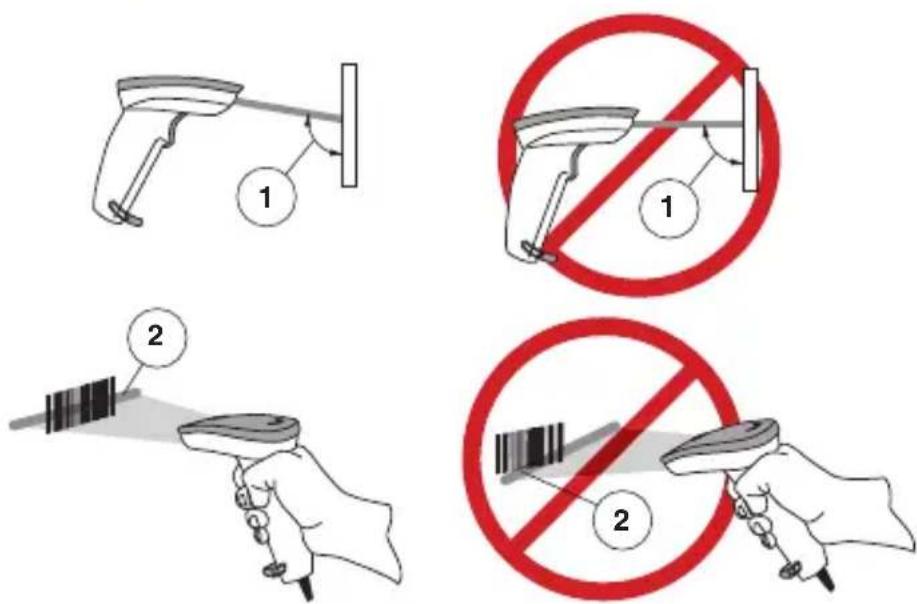

Come eseguire unagettura

La seguente figura illustra unagettura corretta e una non corretta.

1. É necessario puntare il codice inclinando leggermente illettore in modo tale che il riflesso luminoso del codice a barre possa essere "visto" dallettore. Non puntare il codice tenendo illettore perpendicularare adesso.

2. Il raggio di scansione deve essere passato su tutte l'etichetta. Illettore non puo leggere i dati del codice a barre alla vedere tutte l'etichetta.

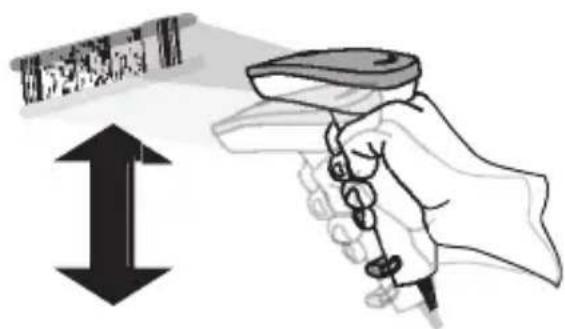

Lettura di codici a barre PDF417

Per leggere un codice a barre PDF417, punctare il raggio di scansione sulla parte superiore del codice a barre e farla scorrere lungo tutto il codice con un movimento uniforme. Sarà possibile udire una serie di

scatti seguiti dal tono finale che viene emesso una volta fatto tutto il contentuto del codice. Per completare lagettura cui passare il codice a barre più di una volta.

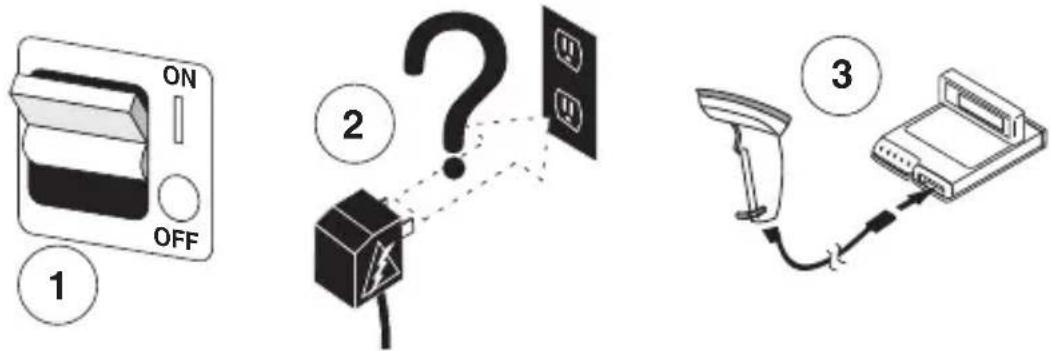

Risoluzione dei problemi

Eseguire i seguenti controli in caso di cattivo funzionamento dellettore:

1. Poiché illettore è alimentato solo dal terminale (P.O.T. Power Off the Terminal, alimentazione da terminale),esso non funziona quando il systemà è spento. Se illettore utilizza un'alimentazione esterna e questa è assente, illettore non funziona.
2. In caso di utilizzo di una fonte di alimentazione esterna, sostituirla con una fonte funzionante e controllare nuovamente illettore.
3. Se illettore viene alimentato dal terminale (P.O.T.), collegarlo ad un terminale funzionante e ripetere il controllo.

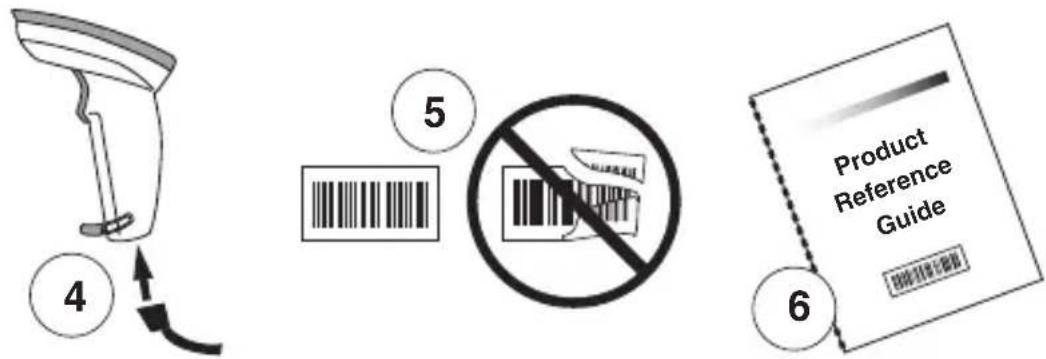

1. Verificare che il cavo di interfaccia sia saldamente collegato al terminale. Consultare il personale di supporto technique o il manuale delsystemautilizzato come terminale per verificare il corretto collegamento dello scanner.
2. Verificare che il cavo di interfaccia sia saldamente collegato allettore.

3. Verificare che la qualità delle etichette sia adatta allettore. Un'etichetta accartocciata, macchiata o strappata può impedire del tutto lalettura. Eseguire una scansione su un'etichetta in buono stato per verificare il corretto funzionamento dellettore.

4. Assicurarsi che il tipo di interfaccia dellettore sia compatible con il terminale consultando il manuale delsystema POS utilizzato e/o la Guida di riferimento prodotto dellettore presente sul CD fornito con illettore.

Se illettore continua a non funzionare correttamente, contattare il fornitore locale o il servizio di assistenza clienti di Datalogic.

Questo dispositivo è conforme allaisz. 15 delle norme FCC. L'utilizzo è subordinato alle due condizioni seguenti:

1. Il dispositivo non deve causare interferenze dannose, e
2. Il disposativo deve sostarare le interferenze captate, incluse quale che possono determinare un funzionamento anomalo.

Questo dispositivo digitale di Classe A è conforme alle normative canadesi ICES-003.
