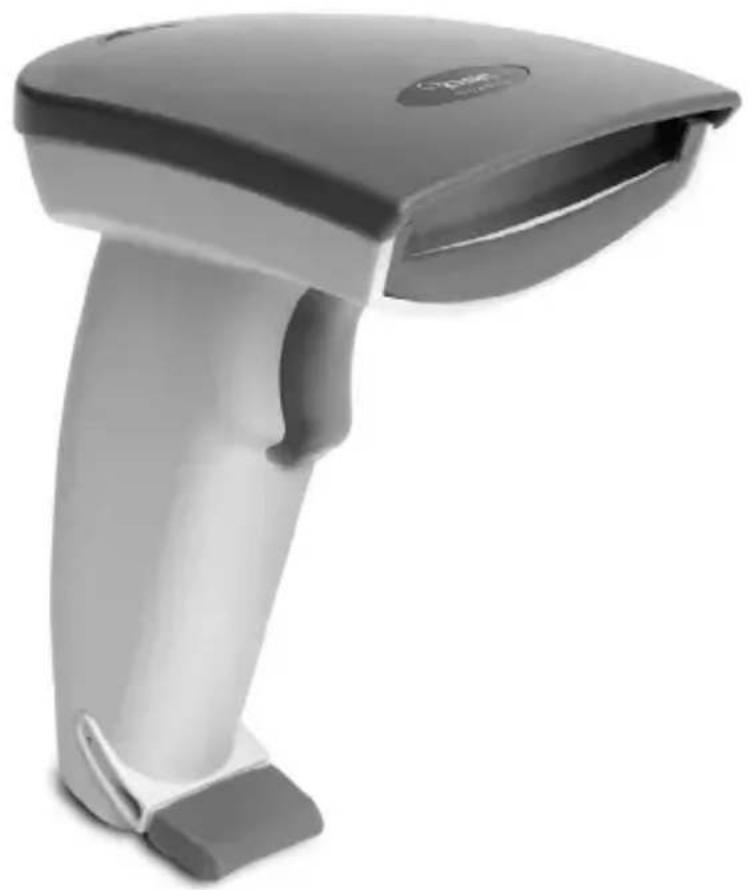

QuickScan® QS2500 Handheld Bar Code Scanner

Quick Reference Guide

Die Modelle erfordern eine Stromquelle der Klasse II oder III mit einer Leistungs-begrenzung (LPS).

Für eine gültige Sicherheitszertifizierung müssen Klasse III Stromquellen am Eingang nach den Bestimmungen IEC/EN60950-1 (EN 60335-Serien, EN 60065 oder entsprechenden) zugelassen sein.

Eingang: 100 - 240 VAC Ausgang: 4.5 - 14 VDC

Max. Strom: 1.0 A Max. Leistung: 14 W

Alimentazione

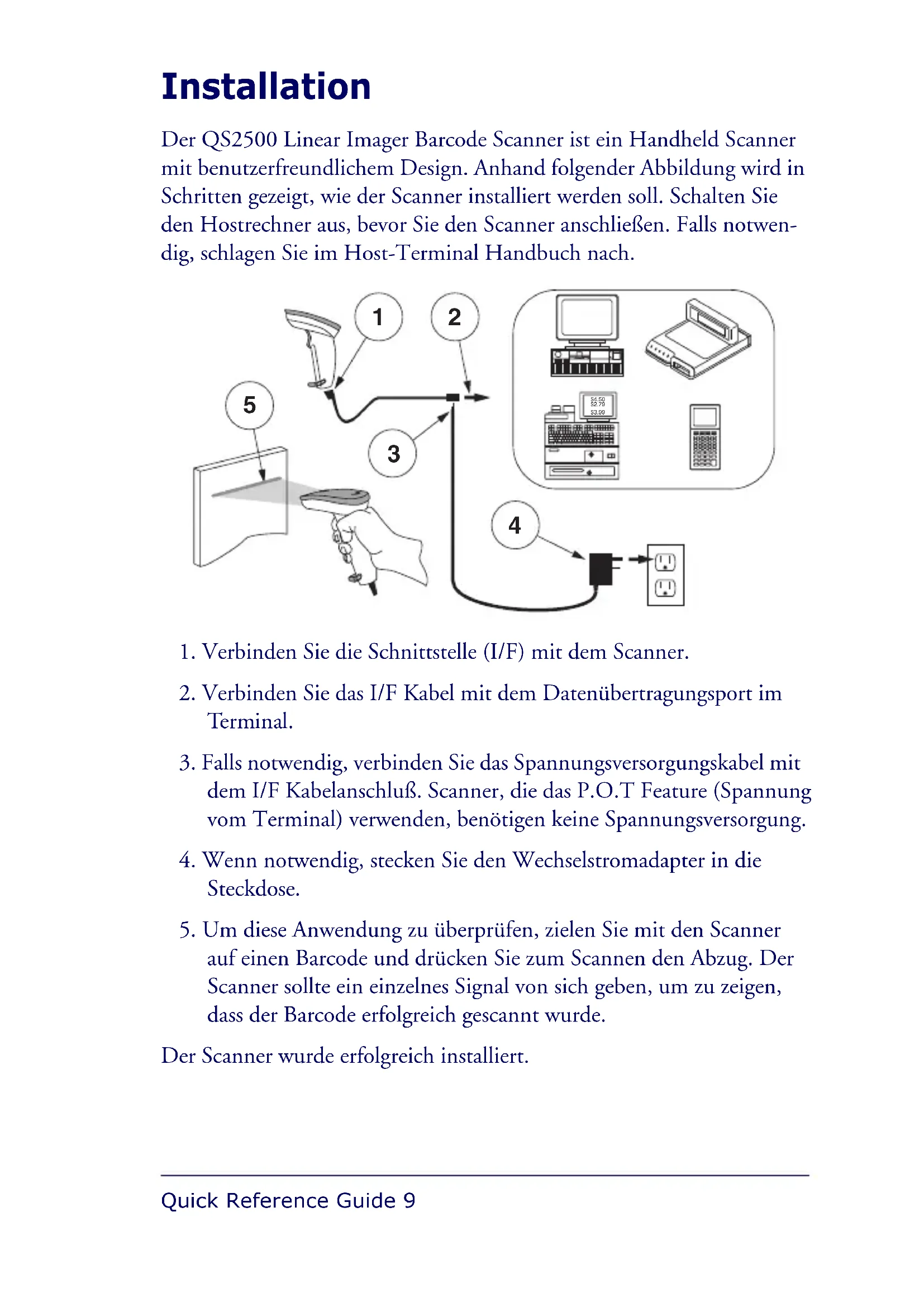

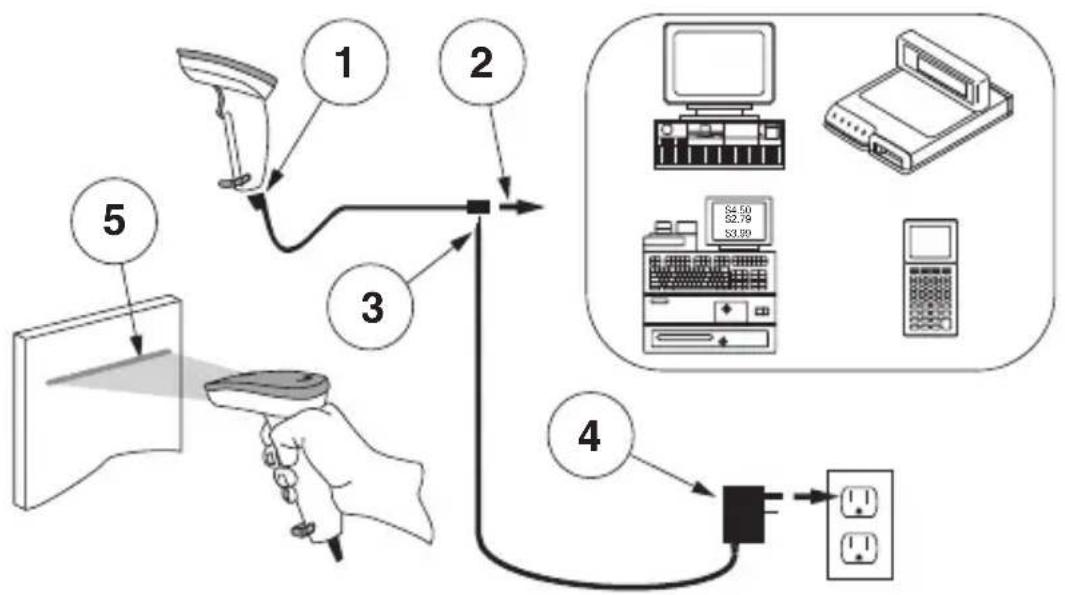

Der QS2500 Linear Imager Barcode Scanner ist ein Handheld Scanner mit benutzerfreiendlichem Design. Anhand folgender Abbildung wird in Schritten gezeigt, wie der Scanner installiert werden soll. Schalten Sie den Hostrechner aus, bevor Sie den Scanner anschlieben. Falls notwendig, schlagen Sie im Host-Terminal Handbuch nach.

1. Verbinden Sie die Schnittstelle (I/F) mit dem Scanner.

2. Verbinden Sie das I/F Kabel mit dem Datenübertragungsport im Terminal.

3. Falls notwendig, verbinden Sie das Spannungsvorsorgungskabel mit dem I/F Kabelanschluss. Scanner, die das P.O.T Feature (Spannung vom Terminal) verwenden, benötigen keine Spannungsvorsorgung.

4. Wenn notwendig, stecken Sie den Wechselstromadapter in die Steckdose.

5. Um diese Anwendung zu überprüfen, zielen Sie mit den Scanner auf einen Barcode und drücken Sie zum Scannen den Abzug. Der Scanner sollte ein einzelnes Signal von sich geben, um zu zeigen, dass der Barcode erfolgreich gescannot wurde.

Der Scanner wurde erfolgreich installiert.

Der Vorgang des Scannens selbst

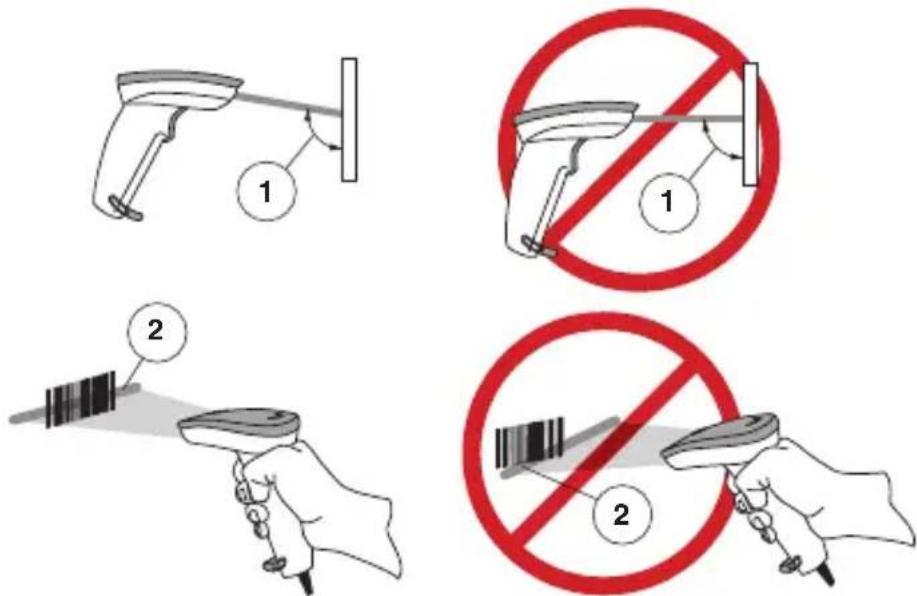

Die folgende Abbildung zeigt, wie man richtig scannot und wie man es nicht machen sollen.

1. Sie müssen mit dem Scanner ein weniger schrag auf den Barcode zielen, damit das vom Barcode zusückgeworfene Licht, vom Scanner „gescannot“ werden kann. Der Scannerarf nicht rechttwinkel zum Barcode ausgerichtet sein.

2. Der Scanstrahl muß über den ganzen Barcode laufen. Der Scanner kann keine Barcodedatenlesen, wenn er nicht den gesamten Barcode erfassen kann.

Das Scannen von PDF417 Barcodes

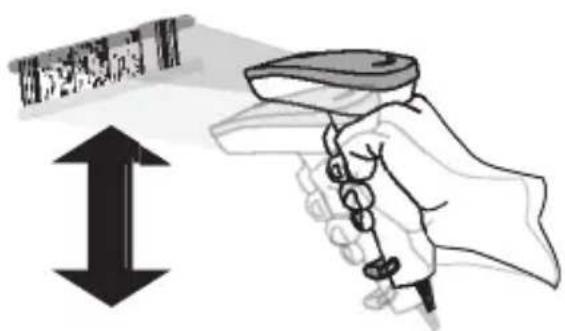

Um einen PDF417 Barcode lessen zu können, müssen Sie mit der Scanzeile auf den oberen Teil des Barcodes zielen und sie mit einer sanften Bewegung über den Barcodeziehen. Sie werden ein Ticken und anschließend einen Piepton zur Bestätigung horen,

wenn der Inhalt des Barcodes vollständig dekodiert wurde. Es konnte notwendig sein, dass Sie diesen Vorgang mehrmals durchführten müssen, damit der Barcode vollständig erfasst und gelesen werden kann.

Problembehandlung

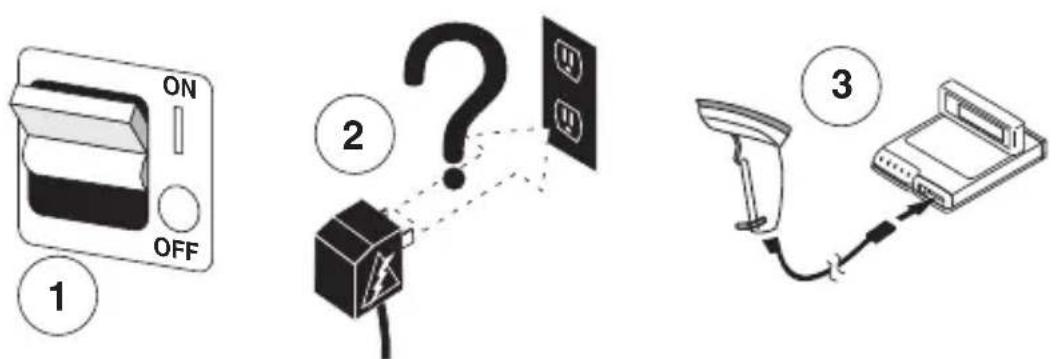

Die folgenden Tests sollen durchgeführt werden, wenn der Scanner nicht einwandfrei Funktioniert.

1. Nachdem der Scanner durch den Hostrechner mit Strom versorgt wird (P.O.T), kann das Gerät nicht ohne eine eingeschaltete Spannungsvorsorgung durch das System Funktionieren. Der Scanner kann nicht in Betrieb gesetzt werden, wenn das Gerät auf Fremdstrom lauft und dieser ausgefallen ist.
2. Wenn das Gerät mit Fremdstrom lauft, wechseln Sie die Stromversorgung und überprüfen Sie den Scanner nochmals.
3. Solleter Scanner die Spannung vom Hostrechner erhalten (P.O.T.), schließen Sie den Scanner an einen anderen Host an und überprüfen Sie den Scanner nochmals.

1. Überprüfen Sie, ob das Schnittstellenkabel sicher mit dem Scanner verbunden ist. Setzen Sie sich mit ihrem technischen Supportteam in Verbindung oder schlagen Sie im Handbuch für Ihr Hostsystem nach, um die einwandfrei Verbindung zum Scanner zu erörtern.
2. Überprüfen Sie, ob das Schnittstellenkabel sicher mit dem Scanner verbunden ist.

3. Überprüfen Sie, ob die Barcodes genugend Qualität aufweisen, damit Sie vom Scanner erfasst werden konnen. Zerknitterte, schmutzige oder angerissene Barcodes können dazu führren, dass vom Scanner gar nichts erfasst werden kann. Scannen Sie einen intakten Barcode, um die Lesefähigkeit des Scanners zu überprüfen.

4. Stellen Sie sicher, dass der Schnittstellentyp des Scanners mit Ihr Host-Terminal kompatibel ist, indem Sie in Ihr POS-Systemhandbuch und/oder in der Scanner Product Reference Guide nachschlagen, die sich auf der CD befinden, die mit dem Scanner gefelfert wurde.

Bitte kontaktieren Sie entweder ihren örtlichen Anbieter oder den Datalogic Kunden-Support-Dienst, wenn der Scanner noch immer nicht einwandfrei Funktioniert.

Hochfrequente Störungen

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät verursacht keine schädlichen Störungen.
2. Dieses Gerät akzeptiert alle empfangenen Störungen, einschließlich Störungen, die einen nicht gewündsten Betrieb verursichen.

Datalogic Scanning GmbH

Darmstadt, Germany

Telephone: [phone]

Fax: [phone]
