Caractéristiques techniques	Lecteur de code-barres laser 1D, technologie de lecture rapide, portée de lecture jusqu'à 30 cm, interface USB, RS232, et Keyboard Wedge.
Utilisation	Idéal pour les environnements de vente au détail, de logistique et d'inventaire. Facile à utiliser avec un simple déclencheur pour scanner les codes-barres.
Maintenance et réparation	Nettoyage régulier de la lentille recommandé. Vérification des câbles et connexions pour assurer un fonctionnement optimal.
Sécurité	Conforme aux normes de sécurité CE. Éviter l'exposition à des environnements humides ou à des températures extrêmes.
Informations générales	Poids léger, design ergonomique pour une utilisation prolongée. Garantie standard de 2 ans.

FOIRE AUX QUESTIONS - QuickScan Lite QW2120 DATALOGIC

Comment puis-je connecter le DATALOGIC QuickScan Lite QW2120 à mon ordinateur ?

Pour connecter le DATALOGIC QuickScan Lite QW2120 à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble dans le port USB du lecteur et l'autre extrémité dans un port USB de votre ordinateur. Le lecteur devrait être reconnu automatiquement.

Pourquoi le lecteur ne scanne-t-il pas les codes-barres ?

Vérifiez que le lecteur est correctement alimenté et connecté. Assurez-vous également que le code-barres est clairement imprimé et pas endommagé. Si le problème persiste, essayez de redémarrer l'appareil ou de le déconnecter et reconnecter.

Comment puis-je régler la luminosité du scanner ?

Le DATALOGIC QuickScan Lite QW2120 n'a pas de réglage de luminosité. Si la lumière de lecture semble faible, vérifiez si l'objectif du scanner est propre. Utilisez un chiffon doux pour essuyer la lentille si nécessaire.

Le lecteur émet un bip constant, que faire ?

Un bip constant indique généralement que le lecteur est en mode de configuration ou qu'il a rencontré une erreur. Consultez le manuel d'utilisation pour savoir comment sortir de ce mode ou réinitialiser le lecteur.

Comment mettre à jour le firmware du DATALOGIC QuickScan Lite QW2120 ?

Pour mettre à jour le firmware, téléchargez le dernier fichier de mise à jour depuis le site officiel de DATALOGIC. Suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Le scanner ne fonctionne pas avec mon logiciel de caisse, que faire ?

Vérifiez que votre logiciel de caisse est compatible avec le DATALOGIC QuickScan Lite QW2120. Assurez-vous également que le bon port de communication est sélectionné dans les paramètres de votre logiciel. Si le problème persiste, contactez le support technique de votre logiciel.

Le lecteur ne répond pas, comment le réinitialiser ?

Pour réinitialiser le DATALOGIC QuickScan Lite QW2120, débranchez-le de l'alimentation, attendez quelques secondes, puis rebranchez-le. Cela devrait réinitialiser le lecteur.

Où puis-je trouver le manuel d'utilisation du DATALOGIC QuickScan Lite QW2120 ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de DATALOGIC dans la section 'Support' ou 'Téléchargements'.

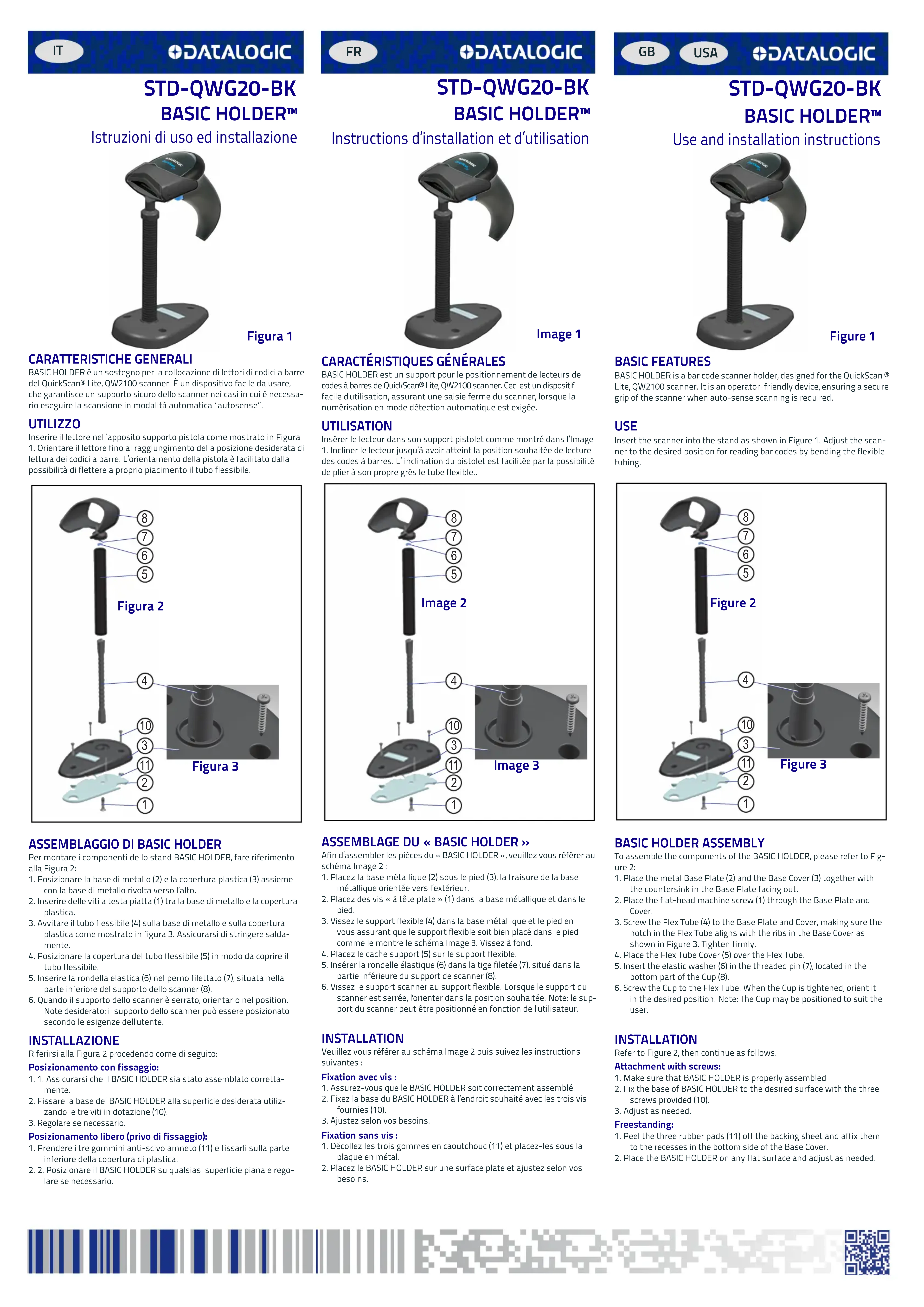

MODE D'EMPLOI QuickScan Lite QW2120 DATALOGIC

Instructions d'installation et d'utilisation

Image 1

CHARACTERISTIQUES GENÉRALES

BASIC HOLDER est un support pour le positionnement de lecteurs de codes à barres de QuickScan® Lite, QW2100 scanner. Ceci est un dispositif facile d'utilisation, assurant une saisie ferme du scanner, lorsque la numérisation en mode détction automatique est exigée.

UTILISATION

Insérer le lecteur dans son support pistolet comme montré dans l'image 1. Incliner le lecteur jusqu'à avoir attenuant la position souhaïette de lecture des codes à barres. L'inclination du pistolet est facilitée par la capacité de plier à son propre grés le tube flexible..

ASSEMBLAGE DU « BASIC HOLDER »

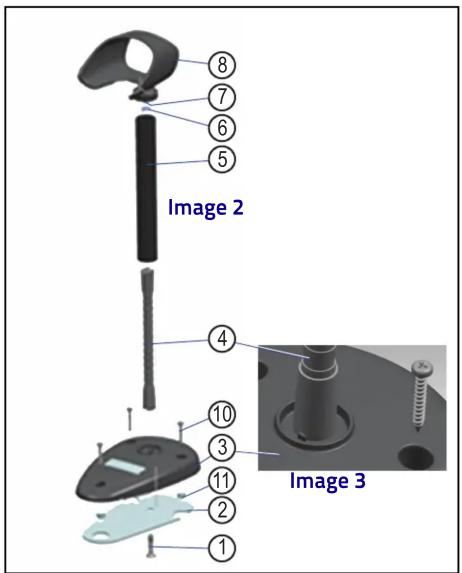

Afin d'assembler les pièces du « BASIC HOLDER », veillez vous référier au schéma Image 2 :

1. Placez la base metallique (2) sous le pied (3), la fraisse de la base metallique orientee vers l'extérieur.
2. Placez des vis « à tête plate » (1) dans la base métallique et dans le pied.
3. Vissez le support flexible (4) dans la base métallique et le pied en vous assurant que le support flexible soit bien place dans le pied comme le montre le schéma Image 3. Vissez à fond.
4. Placez le cache support (5) sur le support flexible.
5. Insérer la rondelle elastique (6) dans la tige fillette (7), situé dans la partie inférieure du support de scanner (8).
6. Vissez le support scanner au support flexible. Lorsque le support du scanner est serrée, l'orienter dans la position souhaiée. Note: le support du scanner peut être positionné en fonction de l'utilitaire.

INSTALLATION

Veuiliez vous reférer au schéma Image 2 puis suivez les instructions suivantes:

Fixation avec vis :

1. Assurez-vous que le BASIC HOLDER soit correctement assemblé.
2. Fixe la base du BASIC HOLDER à l'endetroit souhaïte avec les trois vis fourniers (10).
3. Ajustez selon vos besoin.

Fixation sans vis :

1. Decollez les trois gommes en cautchouc (11) et placez-les sous la plaque en métal.
2. Placez le BASIC HOLDER sur une surface plate et ajustez selon vos besoin.

STD-QWG20-BK

BASIC HOLDER

Permet de programme l'imageur pour fonctionner en mode autonome, de sorte que le scanneur détecte et lit automatiquement les étiquettes sans besoin de poids de départ.

Activation du mode déclenchement

Permet de programme limageur pour fonctionner en mode déclenchement, de sorte qu'un poids de départ soit nécessaire pour lancer la lecture de létiquette.
