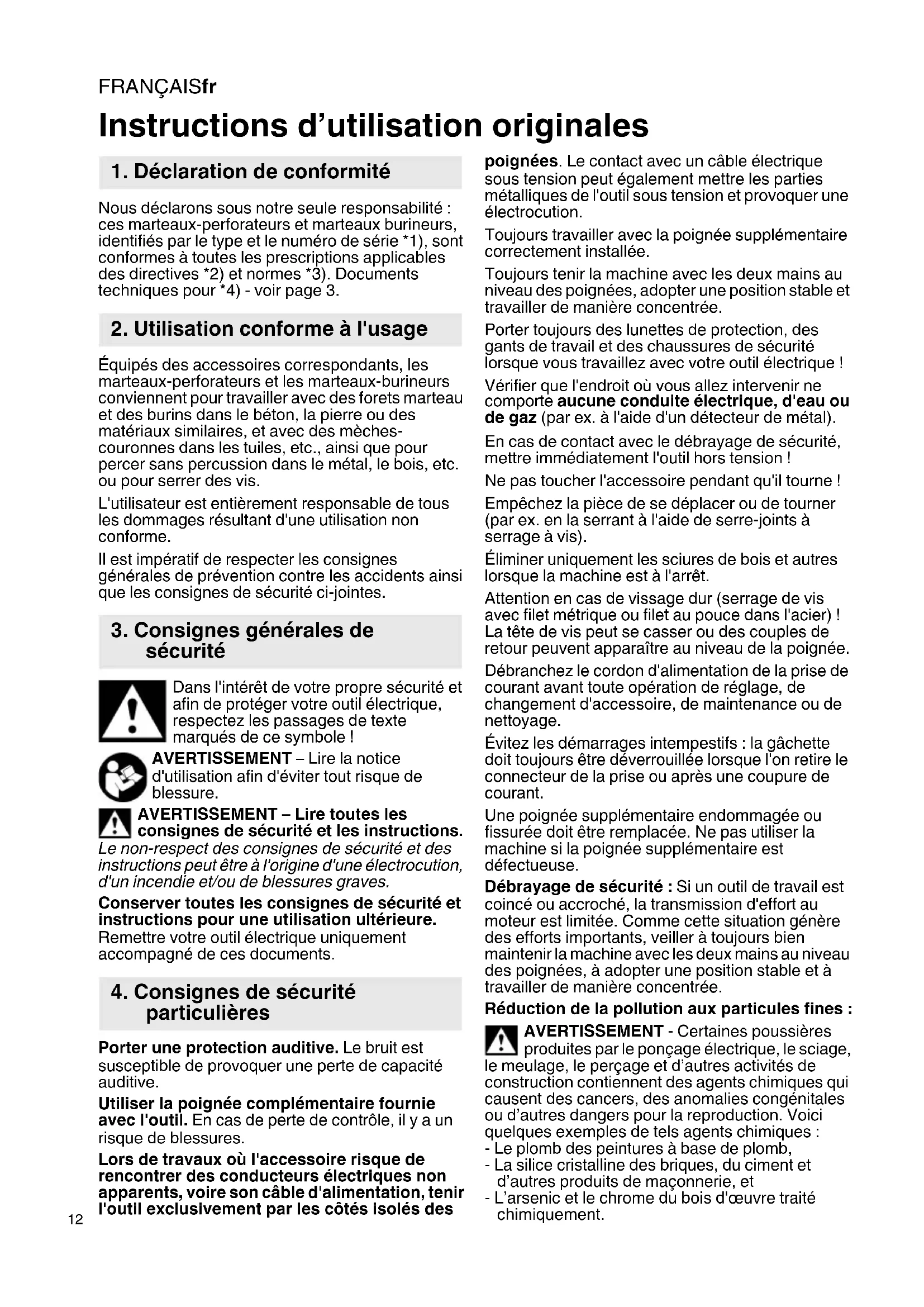

Instructions d'utilisation originales
Nous déclarons sous notre seule responsabilité : ces marteaux-perforateurs et marteaux burineurs, identifiés par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3.
Équipés des accessoires correspondants, les marteaux-perforateurs et les marteaux-burineurs conviennent pour travailler avec des forets marteau et des burins dans le béton, la pierre ou des matériaux similaires, et avec des mèches-couronnes dans les tuiles, etc., ainsi que pour percer sans percussion dans le métal, le bois, etc. ou pour serrer des vis.
L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.
Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.
3. Consignes générales de sécurité
Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !
AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.
AVERTISSEMENT – Lire toutes les consignes de sécurité et les instructions.
Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves.
Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.
Remettre votre outil électrique uniquement accompagné de ces documents.
4. Consignes de sécurité particulières
Porter une protection auditive. Le bruit est susceptible de provoquer une perte de capacité auditive.
Utiliser la poignée complémentaire fournie avec l'outil. En cas de perte de contrôle, il y a un risque de blessures.
Lors de travaux où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des
poignées. Le contact avec un câble électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer une électrocution.
Toujours travailler avec la poignée supplémentaire correctement installée.
Toujours tenir la machine avec les deux mains au niveau des poignées, adopter une position stable et travailler de manière concentrée.
Porter toujours des lunettes de protection, des gants de travail et des chaussures de sécurité lorsque vous travaillez avec votre outil électrique !
Vérifier que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métal).
En cas de contact avec le débrayage de sécurité, mettre immédiatement l'outil hors tension !
Ne pas toucher l'accessoire pendant qu'il tourne !
Empêchez la pièce de se déplacer ou de tourner (par ex. en la serrant à l'aide de serre-joints à serrage à vis).
Éliminer uniquement les sciures de bois et autres lorsque la machine est à l'arrêt.
Attention en cas de vissage dur (serrage de vis avec filet métrique ou filet au pouce dans l'acier) ! La tête de vis peut se casser ou des couples de retour peuvent apparaître au niveau de la poignée.
Débranchez le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage.
Évitez les démarrages intempestifs : la gâchette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant.
Une poignée supplémentaire endommagée ou fissurée doit être remplacée. Ne pas utiliser la machine si la poignée supplémentaire est défectueuse.
Débrayage de sécurité : Si un outil de travail est coincé ou accroché, la transmission d'effort au moteur est limitée. Comme cette situation génère des efforts importants, veiller à toujours bien maintenir la machine avec les deux mains au niveau des poignées, à adopter une position stable et à travailler de manière concentrée.
Réduction de la pollution aux particules fines :
AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage,
le meulage, le perçage et d'autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d'autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques :
- Le plomb des peintures à base de plomb,
- La silice cristalline des briques, du ciment et d'autres produits de maçonnerie, et
- L'arsenic et le chrome du bois d'œuvre traité chimiquement.
Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.
Cela vaut également pour les poussières d'autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l'amiante. D'autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n'absorbe pas ces poussières.
Respectez les directives et les dispositions locales applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de sécurité au travail, élimination des déchets).
Collecter les particules émises sur le lieu d'émission et éviter les dépôts dans l'environnement.
Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement.
Utiliser un système d'aspiration des poussières adapté.
Réduire l'émission de poussières en :
- évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière,
- utilisant un système d'aspiration et/ou un purificateur d'air,
- aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner.
- Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser.
5. Vue d'ensemble
Voir page 2.
1 Foret marteau
2 Verrouillage de l'outil
3 Verrouillage du mandrin
4 Mandrin à serrage rapide *
5 Douille du mandrin à serrage rapide *
6 Broche
7 Poignée supplémentaire
8 Butée de profondeur
9 Sécurité
10 Bouton de commande (pour régler le mode)
11 Témoin électronique *
12 Molette de présélection de la vitesse *
13 Commutateur de sens de rotation
14 Bouton de blocage
15 Gâchette
* suivant version/non compris dans la fourniture
6. Mise en service
Avant la mise en service, comparer si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.
Montez toujours un interrupteur de protection contre les courants de court-circuit (RCD)
avec un courant de déclenchement max. de 30 mA en amont.
6.1 Montage de la poignée supplémentaire
Pour des raisons de sécurité, utilisez toujours la poignée supplémentaire fournie.
Ouvrez la bague de serrage en tournant la poignée supplémentaire (7) vers la gauche. Faire coulisser la poignée supplémentaire sur le collier de la machine. Introduire la butée de profondeur (8). Selon l'utilisation souhaitée, serrer la poignée supplémentaire dans l'angle désiré.
7. Utilisation
7.1 Réglage de la butée de profondeur
Desserrer la poignée supplémentaire (7). Régler la butée de profondeur (8) à la profondeur de perçage voulue et resserrer la poignée supplémentaire (7).
7.2 Marche/arrêt
Pour mettre la machine en marche, appuyer sur la gâchette (15).
La vitesse peut être modifiée au niveau de la gâchette.
UHEV 2860-2 Quick :
Grâce au démarrage électronique en douceur, l'outil accélère en continu jusqu'à la vitesse présélectionnée.
Pour un fonctionnement en continu, il est possible de bloquer la gâchette à l'aide du bouton de blocage (14). Pour arrêter l'outil, appuyer à nouveau sur la gâchette.
Lorsque la machine est en position de fonctionnement en continu, il continuera de tourner si elle vous échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, tenez-le avec les deux mains au niveau des poignées, veillez à un bon équilibre et travaillez de manière concentrée.
7.3 Présélection de la vitesse (uniquement sur UHE...)
Selon l'utilisation prévue, sélectionner la vitesse de rotation optimale sur la molette (12).
7.4 Sélection du mode de fonctionnement
Enfoncer la sécurité (9) et tourner le bouton de commande (10).
Perforation
(uniquement en association avec le mandrin marteau (1))
FRANÇAISfr
Burinage
(uniquement en association avec le mandrin marteau (1))
Réglage de la position du burin
Tourner le burin dans la position souhaitée. Ensuite, régler « Buriner » pour verrouiller le burin et éviter tout mouvement intempestif.
Uniquement pour KHE... :
Perçage
(couple de rotation élevé)
Uniquement pour UHE... :
Perçage en 1ère vitesse (couple de rotation élevé)
Uniquement pour UHE... :
Perçage en 2e vitesse (vitesse de rotation élevée)
Lorsque le burin est monté, la machine peut uniquement être utilisée en mode « burinage »
Éviter tout mouvement de levier sur la machine lorsque le burin est fixé.
7.5 Sélection du sens de rotation
Assurez-vous que le moteur est à l'arrêt avant d'actionner le commutateur du sens de on (13).
Sélectionner le sens de rotation:
R = rotation à droite (pour le perçage, la perforation, le burinage, le vissage)
L = rotation à gauche (pour le dévissage)
7.6 Changement de mandrin
Lors du changement du mandrin, veiller à ce que la broche (6) soit propre. Graisser
légèrement la broche. (graisse spéciale : réf. 6.31800).
Insérer uniquement le mandrin Metabo contenu dans la livraison.
Dépose du mandrin :
Voir page 2, fig. C.
- Tourner le verrouillage du mandrin (3) dans le sens de la flèche jusqu'en butée (a) et retirer le mandrin (b).
Mise en place du mandrin :
Voir page 2, fig. D.
- Placer le mandrin sur la broche (6) (a).
- Tourner le verrouillage du mandrin (3) dans le sens de la flèche (b) jusqu'à ce que le mandrin puisse entièrement glisser sur la broche, puis lâcher le verrouillage du mandrin.
- Contrôler si le mandrin est bien en place.
Remarque : pour éviter que la broche ne tourne lors du changement de mandrin, régler le bouton de commande (10) sur burinage
7.7 Installer le foret marteau
Avant la mise en place de l'outil, nettoyer la tige de l'outil et la graisser avec une graisse jiale (réf. 6.31800) ! Uniquement utiliser des SDS-Plus !
Introduction de l'outil :
- Tourner l'outil et l'enfoncer jusqu'au cran. Le verrouillage de l'outil est automatique.
Retirer l'outil :
Voir page 2, fig. A.
- Tirer le verrouillage de l'outil (2) dans le sens de la flèche vers l'arrière (a), puis retirer l'outil (b).
7.8 Changement d'outil avec le mandrin à serrage rapide (en fonction de l'équipement)
Utilisez le mandrin à serrage rapide pour les travaux de perçage sans percussion sur métal, bois etc. ainsi que pour le vissage.
Serrer l'outil (voir p. 2, fig. B) :
Tourner la douille (5) dans le sens marqué « AUF, RELEASE » (a). Introduire l'outil aussi profondément que possible (b) et tourner la douille en sens inverse jusqu'à ce que la résistance mécanique que l'on sent soit surmontée (c).
Attention ! L'outil n'est pas encore serré !
Continuer à tourner avec force (on doit entendre un « clic ») jusqu'à ce que l'on ne puisse plus tourner du tout - ce n'est que maintenant que l'outil est véritablement serré.
Remarque : le clic que l'on entend éventuellement après avoir ouvert le mandrin (bruit dû au fonctionnement) disparaîtra si l'on tourne la douille dans le sens contraire.
En cas de queue d'outil souple, il faudra éventuellement resserrer après avoir effectué de courts travaux de perçage.
8. Maintenance, nettoyage
Toujours maintenir la broche (6) propre et la graisser légèrement (graisse spéciale : réf. 6.31800).
Nettoyage du mandrin ) serrage rapide (4) :
Après une utilisation prolongée du mandrin, tenir celui-ci en position verticale, ouverture vers le bas, l'ouvrir entièrement puis le fermer et recommencer plusieurs fois de suite. La poussière qui s'était accumulée tombera alors par l'ouverture. Il est conseillé d'utiliser régulièrement un spray de nettoyage pour les mâchoires de serrage.
Fentes d'aération :
Nettoyer les fentes d'aération de la machine de temps en temps.
9. Dépannage
Lorsque la gâchette (15) ne se laisse pas enfoncer, vérifier si le commutateur du sens de rotation (13) est complètement en position soit R, soit L.
Témoin électronique (11) :
- Clignotement rapide - protection anti-redémarrage
Quand la tension revient après une coupure de courant, l'outil ne redémarre pas automatiquement pour des raisons de sécurité.
Pour continuer à travailler, arrêter d'abord la machine puis la remettre en service.
10. Accessoires
Utiliser uniquement des accessoires originaux Metabo.
Utiliser uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation.
Monter correctement les accessoires. Si la machine est utilisée dans un support : fixer la machine de manière sûre. En cas de perte de contrôle, il y a un risque de blessures.
Gamme d'accessoires complète, voir www.metabo.com ou le catalogue.
11. Réparations
Les travaux de réparation sur les outils électriques peuvent uniquement être tués par un électricien !
Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com.
Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.
12. Protection de l'environnement
Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.
Pour les pays européens uniquement : Ne jetez pas les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et soumis à un recyclage respectueux de l'environnement.
13. Caractéristiques techniques
Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques.
$$
\begin{array}{l} P _ {1} \quad = \text { puissance absorbée } \ P _ {2} = \text { puissance débitée } \ n _ {1} = \text { vitesse de rotation à vide } \ n _ {2} \quad = \text { vitesse de rotation en charge } \ \varnothing_ {\max} = \text { diamètre de perçage maximal } \ \mathrm{s} _ {\max} = \text { cadence de frappe maximale } \ \end{array}
$$
$$
W = \text { énergie par frappe }
$$
$$
S = \text { puissance de frappe }
$$
$$
b = \text { plage de serrage du mandrin }
$$
$$
m = \text {poids sans câble d'alimentation}
$$
$$
D = \text { diamètre du collier de serrage }
$$
Valeurs de mesure calculées selon EN 60745.
Machine de classe de protection II
\~ courant alternatif
Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).
Valeurs d'émission
Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenez compte des pauses de travail et des phases de sollicitation moindres. Définissez des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles.
Valeur totale de vibration (somme vectorielle de trois directions) calculée selon EN 60745 :
$$
\begin{array}{l} \begin{array}{c} a _ {h, H D} = \texttt {v a l e u r d ^ {\prime} é m i s s} \ (\texttt {p e r f o r a t i o n d a n s l e b é t o n}) \end{array} \ a _ {h, \text {Cheq}} = \underset {\text {(burinage)}} {\text {v a l e u r d ^ {\prime} é m i s s}} \ \begin{array}{r c l} a _ {h, D} & = & \texttt {v a l e u r d ^ {\prime} é m i s s} \ & & (\texttt {p e r ç a g e d a n s l e m é t a l}) \end{array} \ K _ {h, H D / C h e q / D} = \text { incertitude (vibration) } \ \end{array}
$$
Niveaux sonores types A évalués :
$$
L _ {p A} = \text { niveau de pression acoustique }
$$
$$
L _ {W A} = \text { niveau de puissance acoustique }
$$
$$
K _ {p A}, K _ {W A} = i n c e r t i t u d e
$$
Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A).
Porter des protège-oreilles !
