MANUAL DE USUARIO KHE 2860 Quick METABO

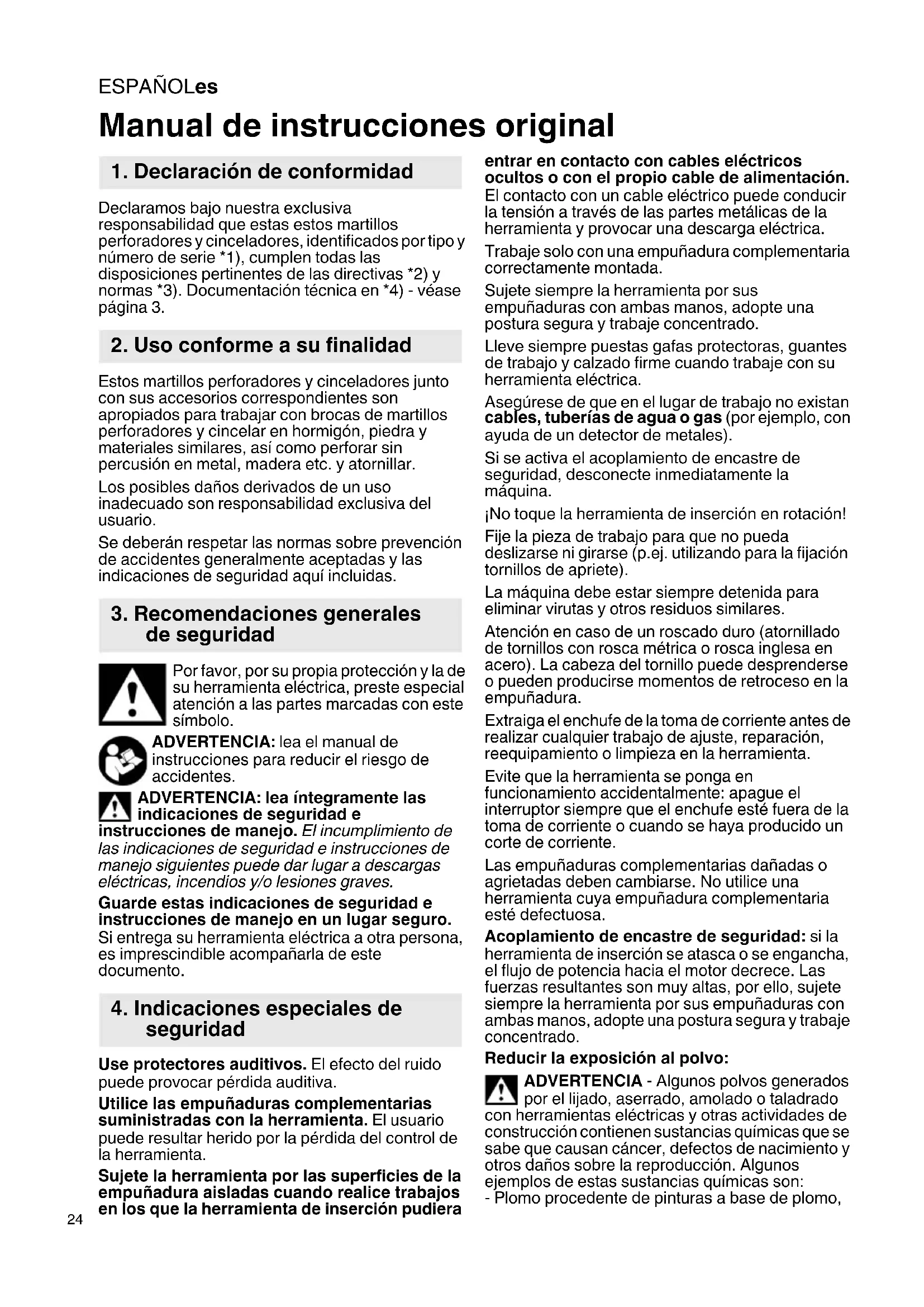

Declaramos bajo nuestra exclusiva responsabilidad que estas estos martillos perforadores y cinceladores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3. Estos martillos perforadores y cinceladores junto con sus accesorios correspondientes son apropiados para trabajar con brocas de martillos perforadores y cincelar en hormigón, piedra y materiales similares, así como perforar sin percusión en metal, madera etc. y atornillar. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas. Por favor, por su propia protección y la de su herramienta eléctrica, preste especial atención a las partes marcadas con este símbolo. ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de accidentes. ADVERTENCIA: lea íntegramente las indicaciones de seguridad e instrucciones de manejo. El incumplimiento de las indicaciones de seguridad e instrucciones de manejo siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento. Use protectores auditivos. El efecto del ruido puede provocar pérdida auditiva. Utilice las empuñaduras complementarias suministradas con la herramienta. El usuario puede resultar herido por la pérdida del control de la herramienta. Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable de alimentación. El contacto con un cable eléctrico puede conducir la tensión a través de las partes metálicas de la herramienta y provocar una descarga eléctrica. Trabaje solo con una empuñadura complementaria correctamente montada. Sujete siempre la herramienta por sus empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado. Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con su herramienta eléctrica. Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales). Si se activa el acoplamiento de encastre de seguridad, desconecte inmediatamente la máquina. ¡No toque la herramienta de inserción en rotación! Fije la pieza de trabajo para que no pueda deslizarse ni girarse (p.ej. utilizando para la fijación tornillos de apriete). La máquina debe estar siempre detenida para eliminar virutas y otros residuos similares. Atención en caso de un roscado duro (atornillado de tornillos con rosca métrica o rosca inglesa en acero). La cabeza del tornillo puede desprenderse o pueden producirse momentos de retroceso en la empuñadura. Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta. Evite que la herramienta se ponga en funcionamiento accidentalmente: apague el interruptor siempre que el enchufe esté fuera de la toma de corriente o cuando se haya producido un corte de corriente. Las empuñaduras complementarias dañadas o agrietadas deben cambiarse. No utilice una herramienta cuya empuñadura complementaria esté defectuosa. Acoplamiento de encastre de seguridad: si la herramienta de inserción se atasca o se engancha, el flujo de potencia hacia el motor decrece. Las fuerzas resultantes son muy altas, por ello, sujete siempre la herramienta por sus empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado. Reducir la exposición al polvo: ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades de construcción contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son: - Plomo procedente de pinturas a base de plomo, Manual de instrucciones original

1. Declaración de conformidad

2. Uso conforme a su finalidad

3. Recomendaciones generales

4. Indicaciones especiales de

- Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y - Arsénico y cromo procedentes de madera de construcción tratada químicamente El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que estas partículas penetren en su cuerpo. Respete las directivas y normas nacionales vigentes aplicables a su material, personal, uso y lugar de utilización (p.ej. normas de protección laboral y eliminación de residuos). Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno. Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille. Véase la página 2. 1 Portabrocas de martillo 2 Mecanismo de enclavamiento de la herramienta 3Enclavamiento del portabrocas 4 Portabrocas de sujeción rápida * 5 Portabrocas de sujeción rápida de casquillo * 6 Husillo 7 Empuñadura complementaria 8 Tope de profundidad de taladro 9Bloqueo 10 Interruptor (para ajustar el modo de funcionamiento) 11 Indicación de señal del sistema electrónico * 12 Ruedecilla para el ajuste del número de revoluciones * 13 Selector de sentido de giro 14 Botón de fijación 15 Interruptor

• según la versión / no incluido en el volumen de suministro Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación coinciden con los datos de la red eléctrica. Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA.

6.1 Montaje de la empuñadura

complementaria Por razones de seguridad, utilice siempre la empuñadura complementaria suministrada. Abra el anillo elástico girando hacia la izquierda la empuñadura complementaria (7). Deslice la empuñadura complementaria en el cuello de sujeción de la herramienta. Inserte el tope de profundidad de perforación (8). Apriete con firmeza la empuñadura complementaria en el ángulo deseado después de cada uso.

7.1 Ajuste del tope de profundidad

Suelte la empuñadura complementaria (7). Ajuste el tope de profundidad de perforación (8) a la profundidad deseada y apriete de nuevo la empuñadura complementaria (7).

7.2 Conexión/Desconexión (On/Off)

Pulse el interruptor (15) de la herramienta para ponerla en marcha. El número de revoluciones puede modificarse en el interruptor. UHEV 2860-2 Quick: El arranque suave electrónico permite que la máquina acelere de forma continua hasta alcanzar el número de revoluciones preseleccionado. Para un funcionamiento continuado puede bloquearse el interruptor con el botón de retención (14). Para detener la herramienta, vuelva a pulsar el interruptor. En la posición de funcionamiento continuado, la máquina continuará funcionando aunque haya sido arrebatada de la mano por un tirón accidental. Por este motivo deben sujetarse las empuñaduras previstas siempre con ambas manos, adoptar una buena postura y trabajar concentrado.

5. Descripción general

7.3 Preselección de número de revoluciones

(solo con UHE...) Preseleccione con cada uso el número óptimo de revoluciones en la ruedecilla de ajuste (12).

7.4 Selección del modo de funcionamiento.

Pulsar el bloqueo (9) y girar el interruptor (10). Taladrar con martillo perforador (ajustar solo al utilizar el portabrocas de martillo (1)) Cincelar (ajustar solo al utilizar el portabrocas de martillo (1)) Ajustar la posición del cincel Girar el cincel en esta posición hasta alcanzar la posición deseada. Después cambiar a "cincelar" para que el cincel quede correctamente fijado. Solo en la versión KHE...: Taladrado (par de giro elevado) Solo en la versión UHE...: Taladrado 1ª velocidad (par de giro elevado) Solo en la versión UHE...: Taladrado 2ª velocidad (número de revoluciones alto) Con el cincel insertado, utilice la herramienta únicamente en el modo de funcionamiento Cincelar . Evite los movimientos de la palanca en la herramienta cuando el cincel esté insertado.

7.5 Selección del sentido de giro

Pulse el selector de sentido de giro (13) solamente cuando el motor esté parado. Selección del sentido de giro R = Marcha derecha (para perforar, taladrar con broca, cincelar, atornillar) L = Marcha izquierda (para desatornillar)

7.6 Cambio del portabrocas

Tenga cuidado de que el husillo esté limpio al cambiar el portabrocas (6). Engrasar los husillos ligeramente. (Grasa especial: n° de referencia 6.31800). Utilizar solo los portabrocas Metabo suministrados. Extracción del portabrocas: Véase pág. 2, fig. C. - Gire el cierre del portabrocas (3) en el sentido de la flecha hasta el tope (a) y extraiga el portabrocas (b). Colocación del portabrocas: Véase pág. 2, fig. D. - Coloque el portabrocas en el husillo (6) (a). - Gire el cierre del portabrocas (3) en el sentido de la flecha hasta que el portabrocas se deslice completamente en el husillo y suelte el cierre del portabrocas. - Compruebe que el portabrocas está bien sujeto. Advertencia: Para evitar que gire el husillo mientras se cambia el mandril portabrocas, coloque el interruptor (10) en la posición para cincelar .

7.7 Cambio de herramienta portabrocas de

martillo Limpie el vástago de la herramienta antes de insertarlo y engráselo con grasa especial (nº de pedido 6.31800). Inserte solo herramientas SDS-Plus Insertar la herramienta: - Gire la herramienta e insértela hasta que encaje. La herramienta se enclava automáticamente. Retirar la herramienta: Véase pág. 2, fig. A. - Tire del mecanismo de enclavamiento (2) hacia atrás en el sentido de la flecha (a) y extraiga la herramienta (b).

7.8 Cambio de herramienta portabrocas de

cierre rápido (según la versión) Utilice el portabrocas de sujeción rápida para perforar sin percusión en metal, madera, etc. y para atornillar. Tensar la herramienta de inserción (ver el capítulo ): Gire el casquillo (5) hacia arriba, en dirección (a) "AUF, RELEASE". Introduzca la herramienta tan hondo como sea posible (b) y gire el casquillo en la dirección opuesta hasta que se supere el mecanismo de resistencia (c). ¡Atención! La herramienta todavía no está tensada. Continúe girando con fuerza (debe hacer "clic") hasta el tope. Ahora sí está tensada la herramienta de forma segura. Advertencia: El ruido de enganche, que posiblemente pueda oírse después de abrir el portabrocas (por razones funcionales), se elimina girando el casquillo en sentido inverso. Si el mango de la herramienta es blando quizá sea necesario volver a tensar la herramienta tras un periodo de uso corto. Mantener el husillo (6) siempre limpio y engrasarlo ligeramente. (Grasa especial: n° de pedido 6.31800) Limpieza del portabrocas de sujeción rápida (4): Después de un uso prolongado, mantenga el portabrocas en posición vertical con la abertura hacia abajo, ábralo y ciérrelo del todo varias veces. El polvo acumulado caerá de la abertura. Se recomienda el uso regular de sprays de limpieza en las mordazas de sujeción y en sus aberturas. Ranura de ventilación: Limpie con cierta frecuencia la ranura de ventilación de la máquina.

8. Limpieza, mantenimientoESPAÑOL es

Si el interruptor (15) no pudiera presionarse, compruebe que el conmutador de giro (13)se encuentra en la posición R o L. Indicador de señal del sistema electrónico (11): - Parpadeo rápido - Protección contra el rearranque En caso de restablecimiento de la corriente tras un corte, la herramienta, que aún está conectada no se pone en marcha por sí sola por motivos de seguridad. Desconecte y conecte la máquina de nuevo para poder seguir utilizándola.

Utilice únicamente accesorios Metabo originales. Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Monte los accesorios de manera segura. Si se utiliza la herramienta con un soporte: fije la herramienta firmemente. El usuario puede resultar herido por la pérdida del control de la herramienta. Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede usted descargarse las listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de aparatos, embalaje y accesorios usados. Solo para países de la UE: no deseche las herramientas eléctricas con los residuos domésticas. Según la directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.

Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

=Consumo de potencia

= Número de revoluciones en ralentí

=Revoluciones bajo carga

máx = Diámetro máximo de taladro

max = Número máximo de percusiones W = Potencia de percusión individual S=Potencia de impacto b = Diámetro de sujeción del portabrocas m=Peso sin cable de red D = Diámetro cuello de sujeción Valores de medición establecidos de acuerdo con EN 60745. Máquina de la clase de seguridad II ~ Corriente alterna Las datos técnicos aquí indicados están sujetos a rangos de tolerancia (conforme a las normas vigentes). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararlas con las de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operador, p. ej. medidas organizativas. Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745:

h, HD = Valor de emisión de vibraciones (taladrado con broca de martillos perforadores en hormigón)

h, Cheq = Valor de emisión de vibraciones (cincelado)

h, D = Valor de emisión de vibraciones (taladrado en metal)

h,HD/Cheq/D = Inseguridad (vibración) Niveles acústicos típicos compensados A

= Nivel de intensidad acústica

= Nivel de potencia acústica

=Inseguridad Durante el trabajo, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores!

9. Localización de averías

12. Protección del medio
